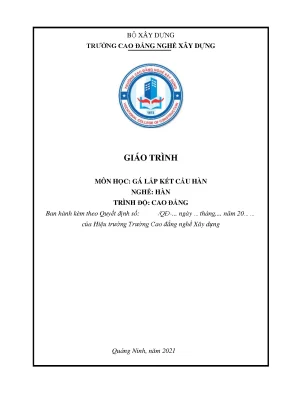

GIÁO TRÌNH GÁ LẮP KẾT CẤU HÀN – NGHỀ HÀN (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Gá Lắp Kết Cấu Hàn là tài liệu giảng dạy thuộc Mô-đun 15 (MĐ 15) trong Chương trình khung quốc gia nghề Hàn trình độ Cao đẳng, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng nghề Xây dựng Quảng Ninh (Bộ Xây dựng) năm 2021. Môn học đóng vai trò trung tâm trong giai đoạn đào tạo chuyên môn nghề, kết nối kiến thức cơ sở về vật liệu hàn, công nghệ hàn hồ quang tay với kỹ năng chế tạo các kết cấu cơ khí và công trình xây dựng phức tạp.

Mục tiêu học tập của giáo trình tập trung vào ba trụ cột năng lực:

  • Kiến thức: Tính toán, khai triển phôi hàn chính xác theo kích thước bản vẽ kỹ thuật; nắm vững nguyên lý vận hành, bảo dưỡng thiết bị và dụng cụ gá kẹp phôi.
  • Kỹ năng: Làm chủ các phương pháp và kỹ thuật định vị, kẹp chặt, hàn đính các dạng kết cấu tấm phẳng, dầm dàn phẳng, kết cấu không gian và kết cấu tấm vỏ, bảo đảm độ chính xác kích thước hình học và hạn chế biến dạng nhiệt.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức kỷ luật lao động, tính tỉ mỉ, độ chính xác cơ khí và tuân thủ các quy chuẩn an toàn lao động nghề hàn.

Giáo trình có tổng thời lượng 60 giờ, được kết cấu theo mô hình tích hợp lý thuyết và thực hành (11 giờ lý thuyết, 45 giờ thực hành, 4 giờ kiểm tra). Cấu trúc nội dung đi từ việc làm chủ thiết bị hàn, kỹ thuật gây hồ quang cơ bản đến quy trình công nghệ gá lắp các dạng kết cấu từ 2D đến 3D. Điểm đặc thù của giáo trình là việc định lượng hóa các thông số chế độ gá lắp bằng các công thức thực nghiệm và bảng thông số công nghệ tiêu chuẩn của ngành hàn cơ khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình bao gồm 6 bài học chính, được sắp xếp theo tiến trình phát triển năng lực thao tác từ đơn giản đến phức tạp:

  • Bài 1: Đấu nối và vận hành máy hàn (4 giờ): Cung cấp sơ đồ nguyên lý đấu nối máy hàn điện hồ quang; quy chuẩn nối đất an toàn vỏ máy, vật hàn và đồ gá; kỹ thuật sử dụng dụng cụ phụ trợ (máy mài cầm tay, kìm hàn, kẹp mát, búa nguội thép 50/45X, đục bằng Y7/Y7A); quy trình sấy que hàn theo bảng nhiệt độ chuyên dụng và các biện pháp khắc phục sự cố cơ điện của máy hàn (mô-tơ 3 pha quay ngược, hỏng stato, chập cổ góp rô-to).
  • Bài 2: Gây hồ quang và duy trì hồ quang (12 giờ): Trình bày cơ chế hình thành bể hàn (vùng nóng chảy đầu A và vùng kết tinh đuôi B); phân tích các đường đặc tính ngoài của nguồn điện hàn (đặc tính dốc, thoải, cứng, tăng); kỹ thuật gây hồ quang bằng phương pháp mổ thẳng và ma sát; quy chuẩn hàn điểm và gá đính cơ bản.
  • Bài 3: Gá lắp kết cấu tấm phẳng (12 giờ): Hướng dẫn 7 bước gá lắp phôi tấm ($300 \times 200 \times 3\text{ mm}$); quy tắc định vị, lực kẹp chặt và phân bố điểm hàn đính hai đầu cách mép $20\text{ mm}$, điểm giữa; kỹ thuật đo kiểm bằng thước và dưỡng.
  • Bài 4: Gá lắp kết cấu dàn phẳng (12 giờ): Kỹ thuật định vị và gá đính kết cấu dạng vì kèo ($1000 \times 500\text{ mm}$, góc đỉnh $100^\circ$, góc bên $40^\circ$) từ thép hình $\text{L}40 \times 40 \times 5\text{ mm}$ và thép tấm CT3 ($S = 4\text{ mm}$); trình tự hàn đính các nút A, B, C, D, G, H, E, F; kiểm soát biến dạng lệch tâm và vặn xoắn.
  • Bài 5: Gá lắp kết cấu dàn không gian (12 giờ): Ứng dụng đồ gá chuyên dụng (nêm, vam chữ C, khối V, chốt tỳ, phiến tỳ); kỹ thuật lắp ghép khung dàn phẳng thành kết cấu không gian 3 chiều (khoảng cách tâm cột $500\text{ mm}$); kiểm soát độ vuông góc và độ phẳng.
  • Bài 6: Gá lắp kết cấu dạng tấm vỏ (8 giờ): Quy trình gá đính kết cấu thân bình trụ ($L = 300\text{ mm}$), chỏm cầu ($R100\text{ mm}$) và cút nối ($\Phi50\text{ mm}$, cao $50\text{ mm}$) bằng thép tấm CT3 ($S = 2\text{ mm}$); kiểm soát độ đồng tâm và khe hở liên kết.
TIẾN TRÌNH NỘI DUNG CỦA GIÁO TRÌNH:
[Bài 1: Thiết bị & Dụng cụ]
       └──> [Bài 2: Cơ chế Bể hàn & Hồ quang]
                 └──> [Bài 3: Gá lắp Tấm phẳng (2D)]
                           └──> [Bài 4: Gá lắp Vì kèo Dàn phẳng]
                                     └──> [Bài 5: Gá lắp Dàn không gian (3D)]
                                               └──> [Bài 6: Gá lắp Kết cấu Vỏ & Bình]

Kiến thức nền tảng được xây dựng

  • Lý thuyết nguồn điện và hồ quang: Cơ chế ion hóa khe hở không khí; sự tự điều chỉnh hồ quang; ứng dụng nguồn có đường đặc tính dốc cho hàn hồ quang tay; cấu trúc động lực học của kim loại lỏng trong bể hàn dưới áp suất dòng khí.
  • Tính toán chế độ công nghệ hàn:
    • Công thức xác định đường kính que hàn theo chiều dày tấm: $d_{qh} = \frac{S}{2} + 1\text{ (mm)}$.
    • Công thức tính cường độ dòng điện hàn thực nghiệm: $I_h = (\beta + \alpha \cdot d_{qh}) \cdot d_{qh}\text{ (A)}$ (với que thép có $\alpha = 6, \beta = 20$).
    • Nguyên tắc điều chỉnh dòng điện theo tư thế hàn: hàn đứng giảm 10–15%, hàn ngửa giảm 15–20% so với hàn bằng.
  • Đặc tính cơ lý vật liệu thép kết cấu: Cơ sở tính toán độ bền của thép CT3 với các chỉ số cơ học $R_{K,N,U} = 2100\text{ kg/cm}^2$, $R_C = 1300\text{ kg/cm}^2$, $R_{EM} = 3200\text{ kg/cm}^2$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Căn chỉnh máy hàn, chọn tiết diện dây cáp theo cường độ dòng điện ($<300\text{A}$ dùng cáp $25\text{ mm}^2$; $450\text{--}600\text{A}$ dùng cáp $95\text{ mm}^2$); thực hiện thao tác sấy que hàn theo nhóm thuốc bọc (Hydro thấp sấy ở $300\text{--}400^\circ\text{C}$; Vôi-Titan, Oxit Titan, Xenlulo sấy ở $70\text{--}100^\circ\text{C}$); mài mép phôi và tẩy xỉ hàn bằng búa gõ xỉ, đục bằng.
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ kết cấu cơ khí; nhận diện khuyết tật gá lắp (hồ quang thổi lệch, dính que, biến dạng nhiệt, lệch trục mép hàn); phân tích nguyên nhân sai lệch kích thước hình học.
  • Năng lực thực tế (Practical competencies): Làm chủ quy trình định vị 6 điểm, sử dụng đồ gá vam kẹp cơ khí; thực hiện mối hàn đính đạt chiều dài $(3 \div 4)\delta$, chiều cao $(0,5 \div 0,7)\delta \le 3\text{ mm}$, khoảng cách mối đính $(30 \div 50)S$; kiểm tra nghiệm thu cấu kiện bằng dưỡng đo và thước đo độ.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp (Integrated Vocational Training Method), kết hợp trực tiếp giữa bài giảng lý thuyết công nghệ và thực hành thao tác xưởng theo tỷ lệ 1:4. Nội dung bài giảng được cấu trúc hóa theo từng bước thao tác tiêu chuẩn (Step-by-step procedures), hỗ trợ người học chuyển giao từ nhận thức nguyên lý sang hành động kỹ năng chuẩn xác.

Phương pháp sư phạm cụ thể bao gồm:

  • Hướng dẫn theo quy trình công nghệ chuẩn: Mỗi bài gá lắp được chuẩn hóa thành 7 bước thao tác: (1) Đọc bản vẽ; (2) Chuẩn bị phôi hàn; (3) Chọn chế độ hàn; (4) Định vị kết cấu; (5) Kẹp chặt kết cấu; (6) Hàn đính; (7) Tháo kết cấu, làm sạch và kiểm tra.
  • Hệ thống bài tập thực hành theo thông số thực tế: Bài tập thực hành được giao cụ thể theo kích thước phôi mẫu:
    • Gá tấm phẳng: Kích thước $180 \times 120 \times 3\text{ mm}$ và $200 \times 160 \times 3\text{ mm}$.
    • Gá vì kèo dàn phẳng: Kích thước $1000 \times 500 \times 4\text{ mm}$ và $1500 \times 300 \times 5\text{ mm}$.
    • Gá vỏ trụ có chỏm cầu $R100\text{ mm}$ và cút nối $\Phi50\text{ mm}$.
  • Phương pháp đánh giá định lượng: Sử dụng Phiếu đánh giá quá trình luyện tập chuẩn hóa theo thang điểm 10 với 4 tiêu chí rõ ràng:
    1. Công tác chuẩn bị thiết bị, dụng cụ, vật tư: 0,5 điểm.
    2. Kỹ năng thao tác (cắt, nắn, mài phôi, gá kẹp): 2,5 điểm.
    3. Yêu cầu kỹ thuật sản phẩm (đúng kích thước bản vẽ, phẳng, thẳng, không khuyết tật): 6,0 điểm.
    4. Thời gian hoàn thành định mức (20–40 phút tùy bài): 1,0 điểm. (Quy định an toàn: Vi phạm an toàn lao động hoặc làm hư hỏng thiết bị nhận điểm 0 trực tiếp).
  • Tự học và nghiên cứu: Người học sử dụng các bảng phân tích sự cố (hỏng hóc máy biến áp, cháy nổ cổ góp, hồ quang thổi lệch, phôi bị vặn xoắn) để tự kiểm tra và điều chỉnh thao tác trong quá trình thực hành độc lập.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình được biên soạn và chuẩn hóa năm 2021 dựa trên phân tích nghề thực tế và Chương trình khung quốc gia nghề Hàn, tích hợp các cập nhật công nghệ và quy chuẩn kỹ thuật chế tạo kết cấu:

  • Số liệu kỹ thuật và chế độ sấy que hàn chi tiết: Tài liệu cung cấp bảng chế độ sấy que hàn tối ưu (Bảng 1-3) phân loại chi tiết theo hệ thuốc bọc: que hàn Hydro thấp (sấy $300\text{--}400^\circ\text{C}$, thời gian 30–60 phút để chống nứt do hydro), que Ilemite, Xenlulo, Vôi-Titan, Oxit Titan cao, bột sắt, que hàn đắp bề mặt và hàn gang đúc.
  • Tiêu chuẩn hóa thiết bị và an toàn điện: Bổ sung bảng thông số chọn tiết diện dây dẫn cáp hàn đơn và cáp hàn kép tương ứng với dải cường độ dòng điện từ dưới $300\text{A}$ đến $600\text{A}$; yêu cầu kỹ thuật tiếp đất đồng thời cho 3 thành phần: vỏ máy hàn, vật hàn và đồ gá.
  • Ứng dụng thực tế gắn liền công trình công nghiệp: Mở rộng phạm vi gá lắp ra các dạng kết cấu chịu tải trọng lớn trong xây dựng:
    • Khung nhà công nghiệp hạng nặng (nhịp $L > 24\text{ m}$, chiều cao $H > 15\text{ m}$, sức trục $Q > 50\text{ tấn}$).
    • Kết cấu công trình công cộng nhịp lớn ($L > 30\text{--}40\text{ m}$).
    • Kết cấu cột tháp truyền hình, tháp giàn khoan, bể chứa chất lỏng/khí và vỏ lò cao công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất cơ khí:

  • Sinh viên, học viên: Dành cho sinh viên năm thứ hai hoặc năm thứ ba theo học trình độ Cao đẳng và Trung cấp nghề Hàn, Công nghệ Kỹ thuật Cơ khí, Kỹ thuật Kết cấu Thép.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các mô-đun cơ sở trước khi học mô-đun này, bao gồm: Vẽ kỹ thuật cơ khí (đọc hiểu bản vẽ kết cấu, ký hiệu mối hàn), Công nghệ kim loại (vật liệu thép, biến dạng nhiệt), An toàn lao động và Đo lường cơ khí.
  • Giảng viên và cán bộ đào tạo: Làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành tại xưởng, lập phiếu hướng dẫn thực hành và sử dụng barem điểm của Phiếu đánh giá quá trình luyện tập để kiểm tra kết thúc mô-đun.
  • Kỹ thuật viên và thợ hàn cơ khí: Làm tài liệu tra cứu thông số kỹ thuật (công thức dòng điện, kích thước mối đính, chế độ sấy que hàn, phương pháp định vị chống biến dạng) khi thi công kết cấu tại xưởng chế tạo và công trường xây lắp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp cho sinh viên theo học hệ Cao đẳng nghề Hàn, Kỹ thuật Cơ khí Chế tạo, cũng như kỹ thuật viên, thợ hàn kết cấu cần củng cố kiến thức về định vị, gá kẹp và kiểm soát sai số kích thước cấu kiện hàn.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kỹ năng đọc bản vẽ cơ khí, kiến thức về vật liệu kim loại (đặc biệt là thép cacbon CT3), các quy chuẩn an toàn điện xưởng và kỹ năng cắt gọt, mài kim loại cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu hàn thông thường là gì?

Tài liệu tập trung chuyên sâu vào công đoạn gá lắp, định vị, định hình kết cấu và kiểm soát biến dạng nhiệt trước khi hàn chính thức. Nội dung chia tách thành 4 nhóm kết cấu công nghiệp thực tế (tấm phẳng, vì kèo dàn phẳng, dàn không gian, kết cấu vỏ bình) với tỷ lệ thực hành lên tới 75%.

4. Làm sao để tự học hiệu quả với giáo trình này?

Cần kết hợp việc học thuộc các công thức thực nghiệm ($d_{qh} = S/2 + 1$, $I_h = (\beta + \alpha d)d$) với việc tuân thủ nghiêm ngặt 7 bước trong quy trình gá lắp, đồng thời đối chiếu các sản phẩm thực hành với bảng tiêu chí trong Phiếu đánh giá của giáo trình.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình tích hợp sẵn hệ thống bản vẽ chi tiết cho từng bài tập, bảng tra cứu chế độ sấy que hàn, bảng định mức tiết diện cáp dẫn và phiếu hướng dẫn thực hành, phiếu đánh giá tiêu chí luyện tập định lượng cho từng dạng kết cấu.

Kết luận (150 từ)

Giáo trình Gá Lắp Kết Cấu Hàn (Mô-đun 15) của Trường Cao đẳng nghề Xây dựng Quảng Ninh cung cấp hệ thống kiến thức và quy trình công nghệ chuẩn xác về chế tạo kết cấu hàn cơ khí. Giá trị cốt lõi của tài liệu nằm ở cấu trúc bài giảng tích hợp, định lượng hóa các thông số công nghệ (dòng điện, đường kính que hàn, kích thước mối đính) gắn liền với hệ thống đồ gá và thao tác xưởng.

Lộ trình học tập đề xuất là thực hiện tuần tự từ công tác bảo dưỡng, vận hành thiết bị, duy trì hồ quang ổn định đến gá lắp các dạng kết cấu từ tấm phẳng, vì kèo phẳng đến dàn không gian và tấm vỏ mỏng. Để nâng cao hiệu quả, người học nên khai thác kết hợp các tài liệu tra cứu về tiêu chuẩn kiểm tra không phá hủy (NDT) và sổ tay công nghệ hàn chuyên ngành.
