Giáo Trình Doa Lỗ Trên Máy Doa Vạn Năng Nghề Cắt Gọt Kim Loại

Giáo trình doa lỗ trên máy doa vạn năng cung cấp kiến thức chuyên sâu về nghề cắt gọt kim loại, giúp nâng cao kỹ năng và hiệu quả công việc.

• Tác giả: Nguyễn Đình Kiên
• Trường học: Trường Cao đẳng Cơ giới
• Chuyên ngành: Cắt gọt kim loại
• Đề tài: Giáo Trình Mô Đun: Doa Lỗ Trên Máy Doa Vạn Năng
• Loại tài liệu: giáo trình
• Địa điểm: Quảng Ngãi

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: CHĂM SÓC VÀ ĐIỀU KHIỂN MÁY
• 2. BÀI 2: CHUẨN BỊ MÁY VÀ DOA PHẲNG MẶT CHUẨN
• 3. BÀI 3: DOA LỖ ĐỒNG TRỤC
• 4. BÀI 4: DOA LỖ SONG SONG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về giáo trình doa lỗ trên máy doa vạn năng

Giáo trình doa lỗ trên máy doa vạn năng là tài liệu quan trọng trong ngành cắt gọt kim loại. Nó cung cấp kiến thức và kỹ năng cần thiết cho sinh viên trong việc sử dụng máy doa vạn năng. Nội dung giáo trình bao gồm các phương pháp gia công, quy trình doa lỗ và các bài tập thực hành cụ thể. Mục tiêu chính của giáo trình là giúp sinh viên nắm vững kỹ thuật doa lỗ, từ đó áp dụng vào thực tiễn sản xuất.

1.1. Ý nghĩa của giáo trình trong ngành cắt gọt kim loại

Giáo trình này giúp sinh viên hiểu rõ về quy trình doa lỗ, từ đó nâng cao khả năng làm việc trong ngành cắt gọt kim loại. Nó cũng trang bị cho sinh viên những kiến thức về máy doa vạn năng và các kỹ thuật doa lỗ cơ bản.

1.2. Cấu trúc và nội dung chính của giáo trình

Giáo trình được chia thành nhiều chương, mỗi chương tập trung vào một khía cạnh cụ thể của doa lỗ. Nội dung bao gồm lý thuyết, thực hành và các bài tập ứng dụng thực tế.

II. Những thách thức trong việc sử dụng máy doa vạn năng

Việc sử dụng máy doa vạn năng không chỉ đơn thuần là thao tác mà còn đòi hỏi người sử dụng phải nắm vững các kỹ thuật và quy trình. Một số thách thức chính bao gồm việc điều chỉnh máy sao cho chính xác, lựa chọn dụng cụ phù hợp và đảm bảo an toàn trong quá trình gia công. Những vấn đề này có thể ảnh hưởng đến chất lượng sản phẩm và hiệu suất làm việc.

2.1. Khó khăn trong việc điều chỉnh máy doa

Điều chỉnh máy doa vạn năng để đạt được độ chính xác cao là một thách thức lớn. Người sử dụng cần phải có kiến thức vững về các thông số kỹ thuật và cách thức hoạt động của máy.

2.2. Lựa chọn dụng cụ doa phù hợp

Việc lựa chọn dụng cụ doa phù hợp với từng loại vật liệu và yêu cầu gia công là rất quan trọng. Sử dụng sai dụng cụ có thể dẫn đến hư hỏng máy và giảm chất lượng sản phẩm.

III. Phương pháp gia công doa lỗ hiệu quả trên máy doa vạn năng

Để gia công doa lỗ hiệu quả, cần áp dụng các phương pháp và kỹ thuật chính xác. Các bước chuẩn bị máy, lựa chọn dụng cụ và thiết lập thông số gia công là rất quan trọng. Việc nắm vững quy trình này sẽ giúp nâng cao năng suất và chất lượng sản phẩm.

3.1. Quy trình chuẩn bị máy doa

Chuẩn bị máy doa bao gồm việc kiểm tra tình trạng máy, lắp đặt dụng cụ và thiết lập các thông số cần thiết. Điều này đảm bảo máy hoạt động ổn định và chính xác trong quá trình gia công.

3.2. Kỹ thuật điều chỉnh dao doa

Điều chỉnh dao doa là một bước quan trọng để đảm bảo độ chính xác của lỗ doa. Người sử dụng cần phải biết cách điều chỉnh dao sao cho phù hợp với kích thước và yêu cầu kỹ thuật của sản phẩm.

IV. Ứng dụng thực tiễn của giáo trình doa lỗ trong sản xuất

Giáo trình doa lỗ trên máy doa vạn năng không chỉ là tài liệu học tập mà còn có ứng dụng thực tiễn trong sản xuất. Sinh viên sau khi tốt nghiệp có thể áp dụng những kiến thức đã học vào công việc thực tế, từ đó nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

4.1. Kết quả nghiên cứu từ ứng dụng giáo trình

Nhiều nghiên cứu đã chỉ ra rằng việc áp dụng giáo trình này giúp sinh viên nắm vững kỹ thuật doa lỗ, từ đó cải thiện năng suất làm việc và chất lượng sản phẩm trong các doanh nghiệp.

4.2. Tác động đến ngành cắt gọt kim loại

Giáo trình doa lỗ đã góp phần nâng cao chất lượng nguồn nhân lực trong ngành cắt gọt kim loại, đáp ứng nhu cầu ngày càng cao của thị trường lao động.

V. Kết luận và triển vọng tương lai của giáo trình doa lỗ

Giáo trình doa lỗ trên máy doa vạn năng là một tài liệu quan trọng trong việc đào tạo nguồn nhân lực chất lượng cao cho ngành cắt gọt kim loại. Với sự phát triển không ngừng của công nghệ, giáo trình cần được cập nhật thường xuyên để đáp ứng yêu cầu thực tiễn. Tương lai, giáo trình này sẽ tiếp tục đóng vai trò quan trọng trong việc nâng cao chất lượng đào tạo và sản xuất.

5.1. Định hướng phát triển giáo trình

Giáo trình cần được cập nhật thường xuyên để phù hợp với sự phát triển của công nghệ và nhu cầu thực tiễn trong ngành cắt gọt kim loại.

5.2. Tầm quan trọng của giáo trình trong đào tạo nghề

Giáo trình doa lỗ không chỉ giúp sinh viên nắm vững kiến thức mà còn trang bị cho họ những kỹ năng cần thiết để làm việc hiệu quả trong ngành cắt gọt kim loại.

Nội dung chính

Tổng quan về giáo trình

Giáo trình mô đun Doa lỗ trên máy doa vạn năng (Mã mô đun: MĐ 13) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng liên thông nghề Cắt gọt kim loại, do Khoa Cơ khí động lực thuộc Trường Cao đẳng Cơ giới (Quảng Ngãi) biên soạn và ban hành lưu hành nội bộ, với vị trí chủ biên do tác giả Nguyễn Đình Kiên đảm nhiệm. Trong tổng thể chương trình khung 900 giờ của nghề Cắt gọt kim loại, mô đun MĐ 13 có thời lượng đào tạo 45 giờ (gồm 5 giờ lý thuyết, 38 giờ thực hành và 2 giờ kiểm tra), tương đương 2 tín chỉ. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun kỹ thuật cơ sở bắt buộc gồm: MH 07 (Nguyên lý – Chi tiết máy), MH 09 (Nguyên lý cắt), MĐ 10 (Máy cắt và máy điều khiển theo chương trình số), MĐ 11 (Đồ gá) và MĐ 12 (Công nghệ chế tạo máy – Thiết kế quy trình công nghệ).

Mục tiêu học tập của giáo trình hướng tới việc cung cấp kiến thức toàn diện về nguyên lý gia công doa, mô tả xích truyền động của máy doa đứng và máy doa ngang, phân loại dao doa, phụ tùng gá lắp và các dạng sai hỏng kỹ thuật. Về mặt kỹ năng, giáo trình trang bị phương pháp vận hành máy doa, kỹ thuật gá lắp và rà phôi, điều chỉnh dụng cụ cắt và định vị đường tâm lỗ với độ chính xác đạt sai số trong giới hạn 0,01 mm. Sản phẩm gia công yêu cầu đạt cấp chính xác 7–8, dung sai vị trí tương quan và hình học $\le 0,01/100$, độ nhám bề mặt cấp 8–9 (thông số $Ra$ từ 0,63 đến 2,5 $\mu\text{m}$). Đồng thời, giáo trình xác lập chuẩn đầu ra về năng lực tự chủ và trách nhiệm thông qua tính kỷ luật, cẩn thận và an toàn lao động trong nhà xưởng.

Cấu trúc giáo trình gồm 4 bài học tích hợp, tiếp cận từ nguyên lý vận hành thiết bị đến quy trình gia công bề mặt chuẩn và các hệ lỗ phức tạp. Điểm đặc sắc của tài liệu là việc tích hợp tính toán động học vi sai, cơ cấu đo lường quang học trên máy doa tọa độ 2A450 cùng hệ thống tiêu chuẩn kỹ thuật dụng cụ cắt.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 4 bài học chuyên môn được thiết kế theo tiến trình công nghệ gia công cơ khí:

• Bài 1: Chăm sóc và điều khiển máy (Mã MĐ 13-01, 2 giờ: 1 lý thuyết, 1 thực hành): Cung cấp kiến thức về cấu tạo máy doa đứng một trụ, hai trụ và máy doa tọa độ 2A450. Giới thiệu cơ cấu quang học đo lường tọa độ sử dụng trục gương tỉ lệ kết hợp hệ lăng kính, thấu kính, cho phép định vị khoảng cách tâm trong hệ tọa độ vuông góc đạt độ chính xác 0,001 mm và tọa độ độc cực đạt 5'' ở nhiệt độ chuẩn 20°C. Nội dung phân tích xích truyền động chính ($n = 700 - 2800\text{ vg/ph}$), xích chạy dao đứng trục chính ($S = 0,03 - 0,16\text{ mm/vg}$), xích dịch chuyển bàn máy và cơ cấu vi sai mâm dao điều khiển bước tiến hướng kính.
• Bài 2: Chuẩn bị máy và doa phẳng mặt chuẩn (Mã MĐ 13-02, 6 giờ: 1 lý thuyết, 5 thực hành): Trình bày cấu tạo máy doa ngang 2652; phương pháp sử dụng đồ gá định vị và kẹp chặt (bích kẹp, hàm kẹp di động, ê tô kèm đôi căn phẳng, rà phẳng bằng đồng hồ so); phân loại mũi doa theo tiêu chuẩn TCLX883-71 và TCLX 11175-71; kỹ thuật xác định gốc tọa độ gia công bằng mũi dò tâm ở dải tốc độ $400 - 700\text{ vg/ph}$.
• Bài 3: Doa lỗ đồng trục (Mã MĐ 13-03, 21 giờ: 2 lý thuyết, 18 thực hành, 1 kiểm tra): Hướng dẫn gia công chi tiết dạng hộp với yêu cầu kỹ thuật: dung sai độ không phẳng, không song song, không vuông góc giữa các bề mặt $\le 0,1\text{ mm}$; dung sai vị trí tâm lỗ $\le 0,1\text{ mm}$; độ nhám $Ra$ đạt 0,63–2,5 $\mu\text{m}$. Bài học cung cấp công thức tính toán chế độ cắt, chu kỳ tuổi thọ dao và quy định làm nguội bằng dung dịch 10% nhũ tương pha 2% sunfofrezol với lưu lượng $\ge 5\text{ lít/phút}$.
• Bài 4: Doa lỗ song song (Mã MĐ 13-04, 16 giờ: 1 lý thuyết, 14 thực hành, 1 kiểm tra): Hướng dẫn phương pháp điều chỉnh bàn máy theo các trục tọa độ OX, OY để gia công hệ thống lỗ có đường tâm song song trên chi tiết dạng hộp, đảm bảo độ chính xác khoảng cách tâm và độ trụ.

Progression logic của giáo trình phát triển từ việc nhận thức kết cấu cơ khí, điều khiển máy, thiết lập chuẩn định vị công nghệ đến thực hiện gia công các hệ lỗ có yêu cầu kỹ thuật và vị trí không gian phức tạp.

Kiến thức nền tảng được xây dựng

• Lý thuyết động học máy cắt: Phân tích phương trình truyền động máy doa 2A450 và ứng dụng công thức Willis để tính toán chuyển động của cơ cấu vi sai mâm dao: $$\frac{n_1 - n_0}{n_4 - n_0} = (-1)^m \cdot \frac{z_4 \cdot z_2}{z_3 \cdot z_1}$$
• Nguyên lý dụng cụ cắt gọt: Cấu tạo phần cắt và phần sửa của mũi doa; thông số hình học góc nghiêng $\varphi$ ($1^\circ - 2^\circ$ cho dao tay; $5^\circ, 15^\circ, 45^\circ, 60^\circ$ cho dao máy), góc trước $\gamma$ ($0^\circ - 10^\circ$), góc sau $\alpha$ ($6^\circ - 15^\circ$), chiều rộng dải đai $f = 0,05 - 0,3\text{ mm}$. Vật liệu chế tạo dao gồm thép hợp kim 9XC, thép gió P6M5, P18 (độ cứng phần làm việc HRC 61–64) và hợp kim cứng BK6, BK8, T15K6; phần thân làm từ thép 40X (độ cứng HRC 35–45).
• Cơ sở tính toán chế độ cắt: Công thức xác định lượng ăn dao theo đường kính $S_0 = C_s \cdot D^{0,7}$ kết hợp bảng tra hệ số vật liệu $C_s$, bảng vận tốc cắt $v$ và tuổi bền $T$.

Kỹ năng phát triển

• Kỹ năng kỹ thuật: Vận hành các dòng máy doa 2A450, 2652, 2665; thao tác gá chuôi dao côn NT50; đọc số đo qua thị kính quang học; căn chỉnh du xích và điều khiển tự động bàn máy theo các phương X, Y, Z.
• Kỹ năng phân tích công nghệ: Nhận diện nguyên nhân và thiết lập biện pháp xử lý đối với 4 nhóm sai hỏng điển hình: sai số kích thước (do mòn dao, chỉnh sai chiều sâu cắt), sai số hình dáng hình học (độ không trụ, không tròn do rung động), sai số vị trí tương quan (độ không song song, không vuông góc do gá đặt thiếu cứng vững), và độ nhám bề mặt chưa đạt (do chế độ cắt và góc dao mài không đúng).
• Kỹ năng đo kiểm thực hành: Sử dụng đồng hồ so rà phẳng, mũi dò tâm xác định tọa độ chi tiết, calip đo lỗ và panme đo trong để kiểm tra kích thước và độ chính xác vị trí tương quan.

---

Phương pháp giảng dạy và học tập

• Pedagogical approach: Giáo trình áp dụng phương pháp dạy học tích hợp trong đào tạo nghề kỹ thuật: kết hợp thuyết trình ngắn, trình chiếu sơ đồ động học máy doa, nêu vấn đề kỹ thuật và phân tích bản vẽ công nghệ. Trong phần thực hành, giảng viên thực hiện thao tác mẫu, hướng dẫn tại vị trí máy và trực tiếp sửa sai kỹ thuật cho từng sinh viên.
• Bài tập và case studies: Các bài tập thực hành được xây dựng trên cơ sở gia công chi tiết dạng hộp thực tế (như thân vỏ hộp giảm tốc, thân đồ gá, vỏ hộp tốc độ máy cắt kim loại). Chi tiết gia công đi kèm bản vẽ kỹ thuật quy định cụ thể: dung sai độ không phẳng và không vuông góc giữa các mặt chuẩn $\le 0,1\text{ mm}$; dung sai độ song song giữa tâm lỗ $\phi 40$ và tâm lỗ $\phi 50 \le 0,1\text{ mm}$; độ nhám bề mặt lỗ đạt $Ra = 0,63 - 2,5\text{ }\mu\text{m}$.
• Practical exercises: Sinh viên được chia thành nhóm nhỏ (2–3 người), luân phiên thực hiện các bài tập: kiểm tra mức dầu và hệ thống bôi trơn; vận hành không tải; gá đặt phôi trên ê tô hoặc bích kẹp; rà song song bằng đồng hồ so; dò gốc tọa độ bằng mũi dò tâm; gá dao vào trục chính côn NT50; cài đặt chế độ cắt và vận hành gia công có tưới dung dịch làm nguội bôi trơn.
• Assessment methods: Hoạt động đánh giá tuân thủ quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội, áp dụng thang điểm 10 làm tròn đến một chữ số thập phân:
  • Điểm kiểm tra thường xuyên và định kỳ (Trọng số 40%): Gồm 1 bài kiểm tra thường xuyên (hình thức hỏi miệng/viết sau 10 giờ học, đánh giá chuẩn đầu ra A1, A2, A3, C1) và các bài kiểm tra định kỳ (viết kết hợp thực hành sau 20 giờ học, đánh giá chuẩn đầu ra A1–A5, B1–B7, C1, C2).
  • Điểm thi kết thúc môn học (Trọng số 60%): Tổ chức sau 45 giờ theo hình thức vấn đáp kết hợp thực hành gia công trên máy/mô hình để đánh giá tổng hợp kiến thức và kỹ năng nghề.
• Self-study guidelines: Sinh viên bắt buộc nghiên cứu tài liệu trước khi đến lớp, chuẩn bị báo cáo phân công nhóm, tham gia tối thiểu 70% tổng thời lượng mô đun (vắng quá 30% thời lượng tích hợp phải học lại mô đun).

---

Điểm nổi bật và cập nhật

• Bối cảnh chuyển dịch thiết bị công nghệ: Giáo trình ghi nhận sự phát triển của công nghệ gia công cơ khí khi các dòng máy doa điều khiển theo chương trình số (CNC) dần thay thế máy doa truyền thống trong các dây chuyền linh hoạt, đồng thời chuẩn hóa quy trình công nghệ trên các dòng máy doa cơ khí chính xác như máy doa tọa độ 2A450 và máy doa ngang vạn năng dòng 2652, 2665, 2026B.
• Tích hợp công nghệ đo lường quang học: Tài liệu phân tích nguyên lý truyền ánh sáng và cơ cấu quang học tích hợp trên máy doa 2A450. Chùm sáng từ nguồn qua hệ thấu kính phản xạ trên trục gương tỉ lệ bằng thép không gỉ mài bóng khắc vạch tinh xảo, truyền qua lăng kính khúc xạ vào thị kính có tấm thủy tinh khắc vạch ngắm song song, cho phép xác định tọa độ dịch chuyển với độ phân giải 0,001 mm. Giáo trình quy định rõ ràng yêu cầu duy trì môi trường nhiệt độ làm việc của máy ở mức 20°C để triệt tiêu ảnh hưởng của biến dạng nhiệt lên kết quả đo lường.
• Ứng dụng sản xuất và liên kết tiêu chuẩn công nghiệp: Nội dung bài tập bám sát thực tế chế tạo các cụm chi tiết dạng hộp lớn như vỏ hộp tốc độ tàu thủy, vỏ hộp chạy dao máy công nghiệp. Các thông số dao cắt được quy chuẩn hóa theo các tiêu chuẩn kỹ thuật gồm: TCLX883-71 (cho mũi doa máy liền khối và mũi doa ghép thép gió P6M5 kiểu I, kiểu II) và TCLX 11175-71 (cho mũi doa gắn hợp kim cứng cán rời kiểu II). Vật liệu phần cắt bao phủ từ thép hợp kim 9XC, thép gió P18, P6M5 đến các mác hợp kim cứng nhóm BK (BK6, BK6M, BK8, BK10) và nhóm TK (T15K6), đáp ứng trực tiếp nhu cầu gia công cắt gọt tại các nhà máy cơ khí.

---

Đối tượng sử dụng giáo trình

• Sinh viên chuyên ngành: Là giáo trình bắt buộc dành cho sinh viên hệ Cao đẳng liên thông nghề Cắt gọt kim loại, phục vụ trực tiếp quá trình hoàn thiện khối kiến thức và kỹ năng gia công lỗ chính xác cao.
• Prerequisites (Điều kiện tiên quyết): Sinh viên trước khi tiếp cận mô đun MĐ 13 bắt buộc phải tích lũy và hoàn thành các học phần kỹ thuật cơ sở trong chương trình đào tạo:
  • MH 07: Nguyên lý – Chi tiết máy (4 tín chỉ, 60 giờ)
  • MH 09: Nguyên lý cắt (2 tín chỉ, 45 giờ)
  • MĐ 10: Máy cắt và máy điều khiển theo chương trình số (5 tín chỉ, 60 giờ)
  • MĐ 11: Đồ gá (2 tín chỉ, 45 giờ)
  • MĐ 12: Công nghệ chế tạo máy – Thiết kế quy trình công nghệ (4 tín chỉ, 75 giờ)
• Giảng viên chuyên ngành: Sử dụng tài liệu làm căn cứ biên soạn giáo án tích hợp, thiết kế bài tập thực hành xưởng, lập phiếu hướng dẫn công nghệ, xây dựng hệ thống câu hỏi trắc nghiệm, bài tập điền khuyết và barem chấm thi kết thúc mô đun theo chuẩn đầu ra (A1–A5, B1–B7, C1–C2).
• Cán bộ kỹ thuật và tự học: Tài liệu đóng vai trò sổ tay tra cứu cho kỹ thuật viên xưởng cơ khí, thợ tiện doa tra cứu bảng thông số chế độ cắt ($S_0, v, T$), tiêu chuẩn hình học mũi doa và quy trình căn chỉnh xích vi sai điều khiển bước tiến hướng kính.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng liên thông nghề Cắt gọt kim loại, giảng viên giảng dạy thực hành cơ khí chế tạo và kỹ thuật viên vận hành máy doa tại các cơ sở gia công cắt gọt kim loại.

2. Cần kiến thức nền nào để học?
Người học cần hoàn thành các môn học tiên quyết bao gồm: Nguyên lý – Chi tiết máy (MH 07), Nguyên lý cắt (MH 09), Máy cắt và máy điều khiển số (MĐ 10), Đồ gá (MĐ 11) và Công nghệ chế tạo máy – Thiết kế quy trình công nghệ (MĐ 12).

3. Điểm khác biệt với giáo trình khác?
Giáo trình tập trung chuyên sâu vào quy trình công nghệ doa trên máy doa tọa độ 2A450 và máy doa ngang 2652; phân tích chi tiết động học cơ cấu vi sai mâm dao bằng công thức Willis; cung cấp bảng tra chế độ cắt định lượng ($C_s, C_v, S_0$) và hệ thống tiêu chuẩn dao cắt TCLX883-71, TCLX 11175-71.

4. Làm sao để tự học hiệu quả?
Người học cần nghiên cứu lý thuyết xích truyền động trước khi vào xưởng, làm việc theo nhóm 2–3 người để lập phiếu công nghệ, thực hiện đầy đủ quy trình kiểm tra bôi trơn - rà gá chuẩn và tham gia tối thiểu 70% thời lượng thực hành trực tiếp trên thiết bị.

5. Có tài liệu bổ trợ nào kèm theo?
Giáo trình kết hợp các tài liệu tham khảo chuyên ngành gồm cuốn Thợ tiện doa (Nhà xuất bản Hải Phòng, 1977) và giáo trình Thực hành cắt gọt kim loại (Nhà xuất bản Giáo dục Việt Nam, 2009).

---

Kết luận

Giáo trình mô đun Doa lỗ trên máy doa vạn năng (Mã MĐ 13) cung cấp hệ thống kiến thức kỹ thuật hoàn chỉnh về nguyên lý làm việc, xích truyền động và phương pháp vận hành máy doa tọa độ 2A450, máy doa ngang 2652. Nội dung giáo trình chuẩn hóa quy trình công nghệ gia công mặt phẳng chuẩn, lỗ đồng trục và hệ lỗ song song đạt cấp chính xác 7–8, độ nhám $Ra$ từ 0,63 đến 2,5 $\mu\text{m}$, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt trong gia công chi tiết dạng hộp.

Lộ trình học tập đề xuất cho người học bắt đầu từ việc làm quen cấu tạo, chăm sóc và điều khiển máy (Bài 1), tiếp cận kỹ thuật chuẩn bị máy và doa phẳng mặt chuẩn (Bài 2), thực hiện quy trình doa lỗ đồng trục (Bài 3), và hoàn thiện kỹ năng doa hệ lỗ song song (Bài 4). Người học có thể mở rộng tra cứu thêm từ các nguồn tài liệu kỹ thuật liên kết như Thợ tiện doa (NXB Hải Phòng, 1977) và Thực hành cắt gọt kim loại (NXB Giáo dục Việt Nam, 2009) để củng cố chuyên môn gia công cơ khí chính xác.

Trích đoạn nội dung tài liệu

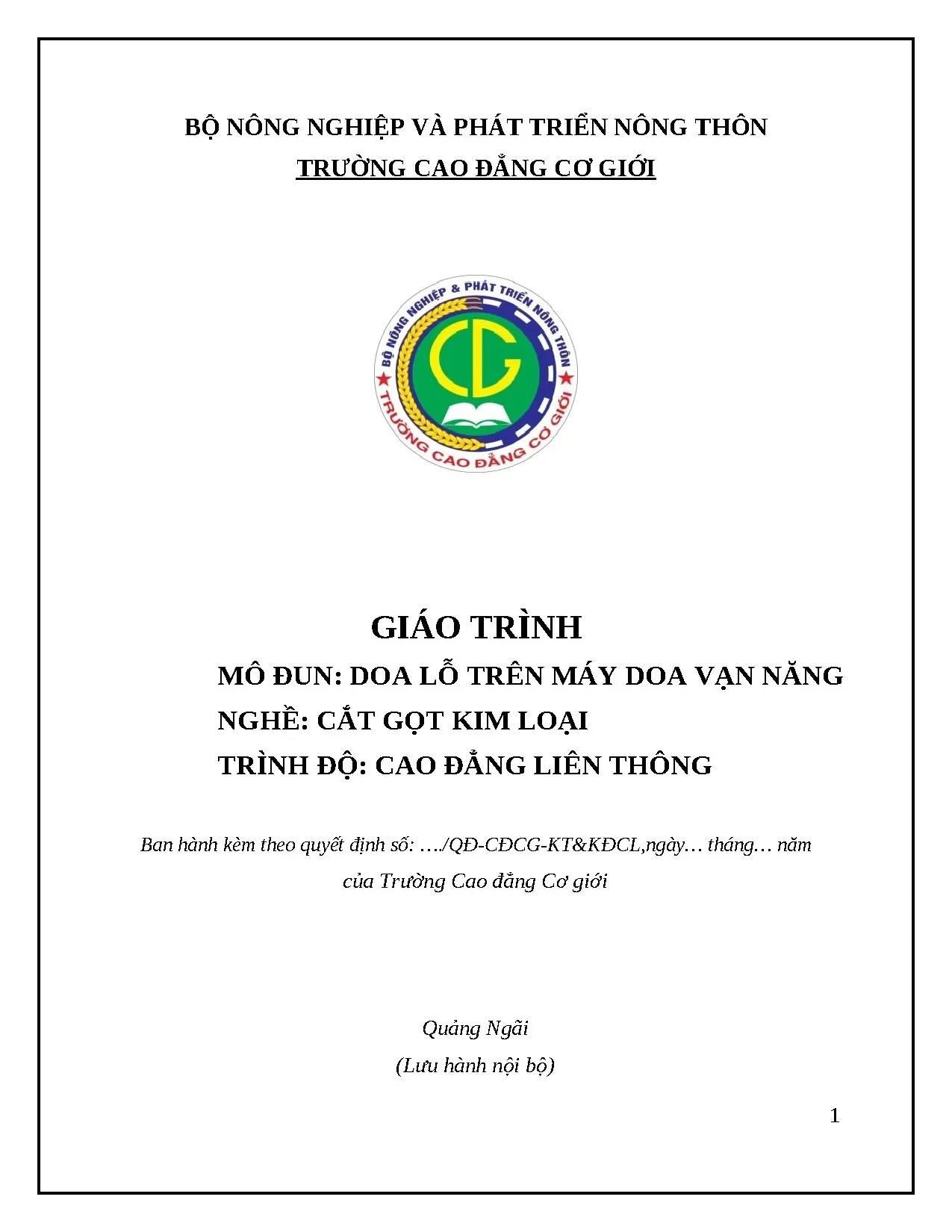

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ GIỚI GIÁO TRÌNH MÔ ĐUN: DOA LỖ TRÊN MÁY DOA VẠN NĂNG NGHỀ: CẮT GỌT KIM LOẠI TRÌNH ĐỘ: CAO ĐẲNG LIÊN THÔNG Ban hành kèm theo quyết định số: …./QĐ-CĐCG-KT&KĐCL,ngày… tháng… năm của Trường Cao đẳng Cơ giới Quảng Ngãi (Lưu hành nội bộ) 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 2 LỜI GIỚI THIỆU Trong chiến lược phát triển và đào tạo nguồn nhân lực chất lượng cao phục vụ cho sự nghiệp công nghiệp hóa và hiện đại hóa đất nước. Đào tạo nguồn nhân lực phục vụ cho công nghiệp hóa nhất là trong lĩnh vực cơ khí – Nghề cắt gọt kim loại là một nghề đào tạo ra nguồn nhân lực tham gia chế tạo các chi tiết máy móc đòi hỏi các sinh viên học trong trường cần được trang bị những kiến thức, kỹ năng cần thiết để làm chủ các công nghệ sau khi ra trường tiếp cận được các điều kiện sản xuất của các doanh nghiệp trong và ngoài nước.

Khoa Cơ khí động lực Trường Cao đẳng cơ giới đã biên soạn cuốn giáo trình mô đun Doa lỗ trên máy doa vạn năng. Nội dung của mô đun để cập đến các công việc, bài tập cụ thể về phương pháp và trình tự gia công các chi tiết. Căn cứ vào trang thiết bị của các trường và khả năng tổ chức học sinh thực tập ở các công ty, doanh nghiệp bên ngoài mà nhà trường xây dựng các bài tập thực hành áp dụng cụ thể phù hợp với điều kiện hoàn cảnh hiện tại. Mặc dù đã rất cố gắng trong quá trình biên soạn, song không tránh khỏi những sai sót.

Chúng tôi rất mong nhận được những đóng góp ý kiến của các bạn và đồng nghiệp để cuốn giáo trình hoàn thiện hơn. Quảng Ngãi, ngày. năm Tham gia biên soạn 1. Nguyễn Đình Kiên Chủ biên 2.

3 MỤC LỤC STT NỘI DUNG TRANG 1 Lời giới thiệu 3 2 Mục lục 4 3 Bài 1: Chăm sóc và điều khiển máy 12 4 Bài 2: Chuẩn bị máy và doa phẳng mặt chuẩn 25 5 Bài 3: Doa lỗ đồng trục 44 6 Bài 4: Doa lỗ song song 58 7 Tài liệu tham khảo 73 4 GIÁO TRÌNH MÔ ĐUN Tên mô đun: DOA LỖ TRÊN MÁY DOA VẠN NĂNG Mã mô đun: MĐ 13 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Vị trí: Trước khi học mô đun này, sinh viên phải học xong các môn học, mô đun kỹ thuật cơ sở như: MH7, MH9, MH10, MH11, MH12 - Tính chất: Là mô đun chuyên môn nghề trong chương trình đào tạo nghề - Ý nghĩa và vai trò: Mô đun Doa lỗ trên máy doa vạn năng trong chương trình Cắt gọt kim loại có ý nghĩa và vai trò quan trọng. Người học được trang bị những kiến thức, kỹ năng sử dụng dụng cụ thiết bị để Doa lỗ trên máy doa vạn năng đúng qui trình qui phạm, đạt yêu cầu kỹ thuật. - Đối tượng: Là sinh viên hệ Cao đẳng liên thông nghề Cắt gọt kim loại Mục tiêu: - Kiến thức: A1. Trình bày được nguyên lý gia công doa.

Mô tả được các xích truyền động trong máy doa đứng và máy doa ngang. Phân biệt được các loại dao doa và trình bày được đặc điểm công dụng của mỗi loại. Xác định được các loại phụ tùng kèm theo máy doa. Xác định được các dạng sai hỏng thông thường, nguyên nhân và cách khắc phục.
