TỔNG QUAN HỆ THỐNG GIÁO TRÌNH: ĐIỀU KHIỂN THỦY LỰC KHÍ NÉN (MÃ MÔ ĐUN: AUTM54113)

Tổng quan về giáo trình (250-300 từ)

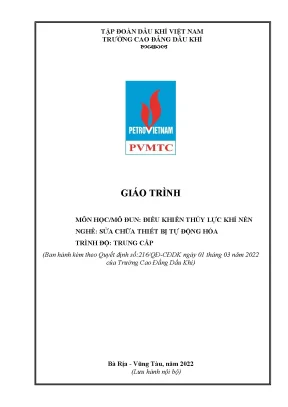

Giáo trình Điều khiển thủy lực khí nén (mã mô đun: AUTM54113) do nhóm tác giả gồm ThS. Nguyễn Xuân Thịnh (Chủ biên), Ngô Trí Tùng và Nguyễn Thái Bảo biên soạn, được ban hành theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu được lưu hành nội bộ phục vụ công tác đào tạo chuyên ngành.

Trong chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH), mô đun có thời lượng 90 giờ (gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận và 4 giờ kiểm tra), tương đương 04 tín chỉ. Môn học được bố trí trong khối các môn học, mô đun chuyên môn ngành nghề sau khi người học đã hoàn thành các học phần cơ sở kỹ thuật liên quan.

Mục tiêu đào tạo của giáo trình hướng tới ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày cấu tạo, thuyết minh ký hiệu và phân tích nguyên lý hoạt động của các phần tử và sơ đồ mạch điều khiển thủy lực, khí nén.
  • Kỹ năng (B1): Thiết kế, lắp đặt, đấu nối, vận hành mạch điều khiển và khắc phục các lỗi kỹ thuật cơ bản trên hệ thống.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy trình an toàn lao động, duy trì kỷ luật làm việc nhóm và bảo quản trang thiết bị chuyên môn.

Giáo trình được cấu trúc thành 05 bài học theo tiến trình từ cung cấp kiến thức nền tảng về linh kiện đến các phương pháp thiết kế mạch logic tuần tự từ cơ bản đến nâng cao.

+--------------------------------------------------------------------------------+
|           CẤU TRÚC MÔ ĐUN ĐIỀU KHIỂN THỦY LỰC KHÍ NÉN (AUTM54113)              |
+--------------------------------------------------------------------------------+
|  Bài 1: Tổng quan hệ thống thủy lực khí nén (2 giờ LT)                         |
|  Bài 2: Các phần tử cơ bản trong hệ thống điều khiển TL-KN (12 giờ LT, 9 giờ TH)|
|  Bài 3: Phương pháp điều khiển theo tầng hệ thống TL-KN (5 giờ LT, 18 giờ TH)  |
|  Bài 4: Phương pháp điều khiển theo tầng hệ điện khí nén (5 giờ LT, 17 giờ TH) |
|  Bài 5: Phương pháp điều khiển theo nhịp (4 giờ LT, 14 giờ TH)                 |
+--------------------------------------------------------------------------------+

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 5 bài học chính:

  • Bài 1: Tổng quan hệ thống thủy lực khí nén: Định nghĩa các đại lượng vật lý cơ bản gồm áp suất ($P = \frac{F}{A}$), lực tác dụng ($F$), công ($A = F \cdot s \cdot \cos\alpha$) và công suất ($P = \frac{A}{t}$). Bảng quy đổi đơn vị áp suất chuẩn (Pa, bar, $kG/cm^2$, atm, $mmH_2O$, mmHg, psi) và dải áp suất công nghiệp; phân loại áp suất tuyệt đối, áp suất tương đối (áp suất dư) và áp suất chênh áp; so sánh ưu - nhược điểm kỹ thuật giữa hệ thống truyền động khí nén và thủy lực.
  • Bài 2: Các phần tử cơ bản trong hệ thống điều khiển thủy lực khí nén: Cấu tạo, nguyên lý làm việc và ký hiệu của 5 nhóm phần tử:
    1. Khối cung cấp năng lượng: Máy nén khí (pittông, cánh gạt, Root, trục vít, ly tâm) và trạm nguồn thủy lực (bể dầu, bơm thủy lực, van an toàn, đồng hồ đo áp suất); thiết bị xử lý khí nén (bộ lọc, van lọc màng từ $20\mu m - 50\mu m$, van điều áp, van tra dầu).
    2. Khối tín hiệu vào: Nút nhấn, công tắc hành trình (tác động 1 chiều, 2 chiều), cảm biến tiệm cận điện cảm (phát hiện kim loại sắt từ, khoảng cách $0{,}8 - 10,mm$), cảm biến tiệm cận điện dung và cảm biến quang học.
    3. Khối xử lý tín hiệu: Van an toàn, van tràn, van giảm áp, van logic AND, van logic OR và các loại rơ-le (rơ-le đóng mạch, rơ-le điều khiển, rơ-le thời gian đóng chậm/mở chậm).
    4. Khối điều khiển: Phân loại van đảo chiều duy trì và không duy trì theo số cổng và số vị trí (3/2, 4/2, 5/2) điều khiển bằng tay, cơ, khí nén hoặc cuộn dây điện từ solenoid.
    5. Khối chấp hành và phụ trợ: Xilanh tác động đơn, xilanh tác động kép, xilanh màng, xilanh quay, xilanh lồng, xilanh giảm chấn, động cơ khí nén (bánh răng, cánh gạt, pit-tông, trục vít), bộ định thời Timer khí nén T-ON, bộ đếm Counter, van một chiều, van tiết lưu, van xả nhanh, van áp suất tuần tự và bộ ổn tốc. Đồng thời, bài học cung cấp quy trình khai báo phần tử trên sơ đồ.
  • Bài 3: Phương pháp điều khiển theo tầng hệ thống thủy lực, khí nén: Nguyên lý chia tầng trực tiếp trên sơ đồ hành trình bước (HTB), kỹ thuật gộp tầng và chia tầng theo chu trình kín. Thiết kế mạch điều khiển khí nén 2 tầng, 3 tầng, 4 tầng và phương pháp triệt tiêu tín hiệu trùng lặp.
  • Bài 4: Phương pháp điều khiển theo tầng trong hệ thống điện khí nén: Thiết lập phương trình logic điều khiển theo tầng, thiết kế và lắp ráp sơ đồ mạch điện khí nén 2 tầng, 3 tầng, 4 tầng sử dụng tiếp điểm relay kết hợp cuộn van điện từ.
  • Bài 5: Phương pháp điều khiển theo nhịp: Kỹ thuật xây dựng các dạng biểu đồ chuyển động (biểu đồ hành trình - thời gian, biểu đồ chức năng, biểu đồ hành trình bước). Ứng dụng các module điều khiển theo nhịp khí nén (kiểu A, kiểu B, kiểu C) và mạch điều khiển điện khí nén theo quy trình nhịp tuần tự, nhịp nhảy cóc và nhịp lặp lại.
                    TIẾN TRÌNH PHÁT TRIỂN KIẾN THỨC
+------------------------------------------------------------------------+
| BÀI 1: Cơ sở vật lý & Đại lượng đo lường (P, F, A, công suất, đơn vị) |
+------------------------------------------------------------------------+
                                   ↓
+------------------------------------------------------------------------+
| BÀI 2: Linh kiện phần tử (Nguồn - Tín hiệu vào - Xử lý - Điều khiển - Chấp hành)|
+------------------------------------------------------------------------+
                                   ↓
+------------------------------------------------------------------------+
| BÀI 3 & 4: Phương pháp thiết kế mạch chia tầng (Thuần khí & Điện khí nén) |
+------------------------------------------------------------------------+
                                   ↓
+------------------------------------------------------------------------+
| BÀI 5: Thiết kế mạch điều khiển theo nhịp (Module logic & Điện khí nén)|
+------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các nguyên lý kỹ thuật cơ bản:

  • Nguyên lý thủy lực - khí động: Định luật biến đổi thể tích và biến đổi động năng trong máy nén khí; bản chất chịu nén của chất khí và tính không chịu nén của dầu thủy lực.
  • Nguyên lý chuyển đổi tín hiệu cảm biến: Sự biến thiên dòng điện do cảm ứng dòng xoáy kim loại trong cảm biến điện cảm; sự thay đổi điện dung trong mạch dao động RC của cảm biến điện dung; nguyên lý phản xạ hồng ngoại của cảm biến quang.
  • Nguyên lý mạch logic: Đại số logic nhị phân áp dụng qua van AND, van OR, các trạng thái tiếp điểm điện cơ và bộ nhớ van đảo chiều/relay.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc bản vẽ, nhận diện đúng ký hiệu tiêu chuẩn các phần tử thủy lực - khí nén; thao tác lắp ráp cơ cấu xilanh, đường ống, van đảo chiều và đấu nối mạch rơ-le điện điều khiển.
  • Kỹ năng phân tích: Xây dựng biểu đồ hành trình bước; phân tích phương trình trạng thái logic để chia tầng và chia nhịp nhằm tránh hiện tượng trùng tín hiệu điều khiển.
  • Năng lực thực hành: Kiểm tra sự rò rỉ áp suất, hiệu chỉnh lưu lượng qua van tiết lưu, cài đặt thời gian trễ của Timer và vận hành hệ thống mạch thực tế trên bàn gá thí nghiệm.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định cụ thể phương pháp tổ chức dạy học và cơ chế đánh giá theo định hướng kết hợp lý thuyết và kỹ năng thực hành nghề:

                  CƠ CẤU THỜI LƯỢNG VÀ HÌNH THỨC ĐÁNH GIÁ
+-------------------------------------------------------------------------+
| Thời lượng: 90 giờ [Lý thuyết: 28h (31%) | Thực hành/Thảo luận: 58h (64%) | Kiểm tra: 4h (5%)] |
+-------------------------------------------------------------------------+
| Đánh giá thường xuyên: 02 bài (Vấn đáp, viết ≤ 30 phút, chấm thực hành) |
| Đánh giá định kỳ:      04 bài (02 bài Lý thuyết 45-60p, 02 bài TH 90-120p) |
| Đánh giá kết thúc:     Lý thuyết tích hợp trắc nghiệm + Thực hành (90-120p)|
+-------------------------------------------------------------------------+
  • Phương pháp sư phạm: Giảng viên áp dụng các phương pháp giảng dạy tích cực bao gồm diễn giảng, vấn đáp và dạy học nêu vấn đề. Giảng dạy lý thuyết được tổ chức tập trung; giờ thực hành được phân chia theo ca học chuyên môn tại xưởng.
  • Tổ chức học tập: Người học thực hiện mô hình kết hợp tự nghiên cứu cá nhân và làm việc nhóm (mỗi nhóm từ 6 đến 8 học viên). Các nhóm nhận chủ đề thảo luận trước buổi học, phân công thành viên phụ trách từng nội dung thành phần và hoàn thành bài tập tình huống trước khi thực hành đấu nối.
  • Điều kiện trang thiết bị: Môn học yêu cầu phòng học lý thuyết tiêu chuẩn và Phòng thực hành Thủy lực – Khí nén trang bị bàn gá thiết bị chuyên dụng, bộ phụ kiện dây - ống nối, kìm cắt, cờ lê, đồng hồ vạn năng số, các mô hình van khí nén, trạm cấp khí và phần mềm mô phỏng chuyên ngành.
  • Hệ thống kiểm tra, đánh giá:
    • Kiểm tra thường xuyên: 02 bài đánh giá tiến trình thực hiện tại lớp dưới hình thức hỏi đáp miệng, kiểm tra viết dưới 30 phút hoặc chấm điểm bài tập thảo luận.
    • Kiểm tra định kỳ: 04 bài kiểm tra bắt buộc:
      1. Bài số 1 (Lý thuyết Bài 1, 2 - Thời gian 45÷60 phút): Đánh giá chuẩn đầu ra A1, A2.
      2. Bài số 2 (Thực hành Bài 2, 3 - Thời gian 90÷120 phút): Đánh giá chuẩn B1, B2, C1, C2, C3, C4.
      3. Bài số 3 (Lý thuyết Bài 3, 4, 5 - Thời gian 45÷60 phút): Đánh giá chuẩn A2, A3.
      4. Bài số 4 (Thực hành Bài 4, 5 - Thời gian 90÷120 phút): Đánh giá chuẩn B1, B2, B3, C1, C2, C3, C4.
    • Thi kết thúc mô đun: Hình thức tích hợp giữa lý thuyết trắc nghiệm và thực hành tổng hợp (thời gian 90÷120 phút), đánh giá toàn diện các chuẩn từ A1 đến C4.
    • Quy chế chuyên cần: Người học bắt buộc tham dự tối thiểu 70% số tiết lý thuyết; trường hợp vắng quá 30% thời lượng lý thuyết phải học lại mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình năm 2022 của Trường Cao đẳng Dầu khí được chuẩn hóa dựa trên các chương trình đào tạo và tài liệu kỹ thuật chuyên ngành:

  • Kế thừa và cập nhật tài liệu: Tài liệu kế thừa cấu trúc từ các ấn bản đào tạo nội bộ trước đó (như tài liệu Hệ thống điều khiển thủy lực khí nén của tác giả Bùi Minh Thảo năm 2013 tại trường), đồng thời cập nhật các tiêu chuẩn giảng dạy kỹ thuật hiện hành.
  • Hệ thống ký hiệu và quy chuẩn quốc tế: Tài liệu đối chiếu và tích hợp hệ thống ký hiệu tiêu chuẩn từ các bộ giáo trình của Festo Didactic GmbH & Co. (Đức), bao gồm:
    • Kỹ thuật khí nén và điện khí nén nâng cao (Electropneumatics Advanced level - Weber; Electropneumatics Basic level - Scharf).
    • Nguyên lý điều khiển khí nén (Pneumatische Grundsteuerungen - Mark; Fundamentals of pneumatic control engineering - Kobler; Pneumatics Basic level - Doris Schwarzenberger).
    • Các bảng tra kỹ thuật cơ khí châu Âu (Mechanical and Metal Trades Handbook - Europa Lehrmittel; Tủ sách Nhất nghệ tinh - NXB Trẻ 2017; Sổ tay cơ khí - NXB Thế giới 2018).
  • Hướng dẫn khai báo linh kiện trực quan: Giáo trình bổ sung mục hướng dẫn khai báo trực quan trên phần mềm chuyên dụng thông qua 16 hình vẽ chi tiết (từ Hình 2.54 đến Hình 2.69), hướng dẫn thiết lập thông số cho công tắc hành trình, van đảo chiều, van điện từ duy trì/không duy trì, timer, counter, rơ-le và cảm biến tiệm cận.
  • Định hướng ứng dụng công nghiệp thực tế: Nội dung bài học gắn liền với quy trình tự động hóa các cơ cấu máy sản xuất, giám sát áp suất kẹp chi tiết và đồng bộ hóa hoạt động xilanh nhiều bước trong dây chuyền công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Đối tượng đào tạo: Sinh viên trình độ Trung cấp và Cao đẳng thuộc ngành Sửa chữa thiết bị tự động hóa và các ngành kỹ thuật liên quan (Cơ điện tử, Vận hành thiết bị chế biến dầu khí).
  • Điều kiện tiên quyết: Trước khi học mô đun AUTM54113, người học phải hoàn thành các môn học thuộc khối kiến thức cơ sở ngành trong chương trình khung:
    • Toán kỹ thuật (AUTM52023)
    • Bản vẽ thiết bị đo lường (AUTM53006)
    • An toàn TĐH (AUTM52101)
    • Điện kỹ thuật 1 (ELEI53154)
    • Điện tử cơ bản (AUTM53102)
    • Mạch logic số (AUTM53104)
  • Ứng dụng đối với giảng viên: Tài liệu cung cấp cơ sở để thiết kế giáo án lý thuyết, bài giảng tích hợp, phiếu đánh giá kỹ năng thực hành và xây dựng ngân hàng câu hỏi kiểm tra, thi kết thúc mô đun theo bảng chuẩn đầu ra (A1-A3, B1-B3, C1-C4).
  • Ứng dụng tự học và tra cứu kỹ thuật: Kỹ thuật viên, học viên có thể sử dụng giáo trình để tra cứu quy ước ký hiệu phần tử, bảng quy đổi đơn vị áp suất và quy trình thiết kế mạch chia tầng, chia nhịp phục vụ sửa chữa, bảo trì hệ thống điều khiển công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được biên soạn cho đối tượng nào?

Tài liệu biên soạn chính thức cho sinh viên trình độ Trung cấp và Cao đẳng nghề Sửa chữa thiết bị tự động hóa của Trường Cao đẳng Dầu khí theo Quyết định số 216/QĐ-CĐDK.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học?

Học viên cần hoàn thành các môn học cơ sở gồm: Điện kỹ thuật 1, Điện tử cơ bản, Mạch logic số, Bản vẽ thiết bị đo lường, Toán kỹ thuật và An toàn tự động hóa.

3. Phương pháp thiết kế mạch trong giáo trình tập trung vào các kỹ thuật nào?

Giáo trình tập trung vào hai phương pháp thiết kế mạch tuần tự cốt lõi nhằm xử lý hiện tượng trùng hành trình:

  • Phương pháp chia tầng: Áp dụng cho cả hệ thống thuần khí nén (Bài 3) và hệ thống điện khí nén (Bài 4) từ 2 đến 4 tầng.
  • Phương pháp chia nhịp: Ứng dụng các module logic nhịp (kiểu A, B, C) và mạch nhịp điện khí nén (Bài 5).

4. Quy định chuyên cần và điều kiện đánh giá thực hành như thế nào?

Người học phải tham dự tối thiểu 70% số tiết lý thuyết; vượt qua 02 bài kiểm tra thường xuyên và 04 bài kiểm tra định kỳ (trong đó có 02 bài thực hành từ 90÷120 phút trên thiết bị thực tế) trước khi tham gia kỳ thi tích hợp kết thúc môn.

5. Giáo trình sử dụng những tài liệu tham khảo chính nào?

Nội dung giáo trình được tổng hợp từ tài liệu chuyên khảo của các trường đại học kỹ thuật trong nước (Đại học Quốc gia, ĐH Sư phạm Kỹ thuật TP.HCM, CĐ Nghề Phú Thọ, Đắk Lắk) kết hợp bộ tài liệu chuẩn hãng của Festo Didactic (Đức) và sổ tay kỹ thuật Europa Lehrmittel.

Kết luận (150 từ)

Giáo trình Hệ thống điều khiển thủy lực - khí nén (AUTM54113) cung cấp hệ thống kiến thức toàn diện về cấu tạo thiết bị, ký hiệu quy ước và các giải pháp thiết kế mạch điều khiển tuần tự công nghiệp. Với tỷ trọng thực hành chiếm hơn 64% tổng thời lượng, tài liệu định hướng rõ ràng việc hình thành kỹ năng đấu nối, vận hành và xử lý lỗi kỹ thuật trên thiết bị thực tế.

Hoàn thành mô đun này tạo nền tảng trực tiếp để sinh viên tiếp tục theo học các học phần chuyên môn tiếp theo trong chương trình đào tạo SCTBTĐH, bao gồm:

  • Lắp đặt hệ thống TĐH 1 & 2 (AUTM54108, AUTM54109)
  • Lập trình điều khiển PLC (AUTM55115)
  • Hiệu chuẩn thiết bị đo lường (AUTM55107)
  • Thực tập sản xuất (AUTM55222) tại doanh nghiệp.

Người học có thể tham khảo thêm các tài liệu kỹ thuật bổ trợ từ Festo Didactic và các sổ tay tra cứu cơ khí tiêu chuẩn để mở rộng kỹ năng phân tích sơ đồ điều khiển chuyên sâu.
