THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH ĐIỀU KHIỂN LẬP TRÌNH CỠ NHỎ (MÃ MÔ ĐUN: MĐ31)

Tổng quan về giáo trình (250-300 từ)

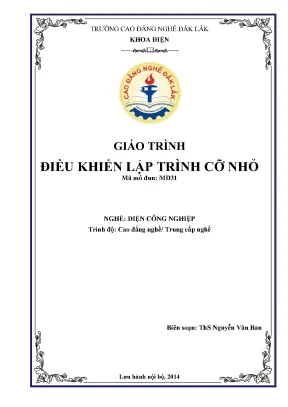

Giáo trình Điều khiển lập trình cỡ nhỏ (Mã mô đun: MĐ31) là tài liệu đào tạo chuyên môn thuộc nghề Điện công nghiệp, trình độ Cao đẳng nghề và Trung cấp nghề, do ThS. Nguyễn Văn Ban biên soạn tại Khoa Điện – Trường Cao đẳng Nghề Đắk Lắk (lưu hành nội bộ năm 2014). Giáo trình có vị trí trọng tâm trong chương trình đào tạo chuyên ngành, đóng vai trò cầu nối giữa kỹ thuật điều khiển nối cứng truyền thống (rơ-le, contactor, mạch số) và kỹ thuật điều khiển tự động hóa bằng PLC công nghiệp.

Mục tiêu học tập của mô đun nhằm trang bị cho người học khả năng phân tích, so sánh các phương pháp điều khiển; nhận diện cấu trúc phần cứng, đặc tính kỹ thuật các cổng vào/ra (I/O) số và tương tự (analog); khai thác khả năng mở rộng của các bộ điều khiển logic cỡ nhỏ. Người học được chuẩn bị năng lực lập trình trực tiếp bằng bàn phím tích hợp trên thiết bị cũng như sử dụng phần mềm máy tính chuyên dụng, qua đó thiết kế, đấu nối và chuyển giao các giải pháp điều khiển tự động trong công nghiệp và dân dụng.

Cấu trúc giáo trình bao gồm 10 bài học được thiết kế theo tiến trình sư phạm kỹ thuật: khởi đầu từ tổng quan phần cứng, khảo sát tập lệnh cơ bản và nâng cao, kỹ thuật lập trình trực tiếp, lập trình bằng phần mềm máy tính, và kết thúc bằng việc mở rộng khảo sát các dòng thiết bị khác nhau. Điểm đặc thù của giáo trình là sự đối sánh có hệ thống giữa ba dòng vi điều khiển logic đại diện: LOGO! (Siemens), EASY (Moeller) và ZEN (Omron), kết hợp hướng dẫn chi tiết các bước thiết kế từ sơ đồ nguyên lý mạch động lực đến mã lệnh điều khiển.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua các khối chủ đề trọng tâm sau:

  • Bài 1: Giới thiệu chung về bộ điều khiển lập trình cỡ nhỏ: Phân tích sự khác biệt giữa phương pháp nối cứng (có tiếp điểm và không tiếp điểm) với phương pháp lập trình. Khảo sát cấu trúc phần cứng dòng LOGO! (Siemens) gồm các phiên bản điện áp (12VDC, 24VAC/DC, 115/230VAC), ký hiệu mã vỏ (R: Relay, O: Không màn hình, L: Bản dài, C: Clock/Weekly timer, B11: Asi bus, DM: Digital Module, AM: Analog Module). Khảo sát thông số điện áp ngưỡng logic, dòng tải định mức ngõ ra (10A thuần trở, 3A tải cảm; Transistor 0,3A), bảo vệ chống nhiễu EN 55011 và cấp bảo vệ IP 20.
  • Bài 2: Các chức năng cơ bản của LOGO!: Hệ thống hóa 4 danh sách hàm: Co (danh sách tiếp điểm, I/O số, I/O analog AI1-AI2, cờ Start-up M8, thanh ghi dịch S1–S8, mức logic Hi/Lo), GF (các cổng logic cơ bản AND, OR, NOT, NAND, NOR, XOR và các cổng kích hoạt theo cạnh xung), SF (hàm đặc biệt), BN (khối đã sử dụng).
  • Bài 3: Các chức năng đặc biệt của LOGO!: Khảo sát chi tiết 17 khối chức năng: Latching Relay, Bộ phát xung đồng bộ/ngẫu nhiên, Retentive On Delay, Counter Up/Down (I5/I6 đếm tốc độ cao tới 2kHz), Timer ON/OFF delay, Weekly Timer (3 kênh cài đặt No1–No3), Yearly Timer, Operating Hours Counter (giới hạn 99.999 giờ), Trigger đếm tần số, Analog Trigger, Analog Comparator (tính toán theo hàm $[(Ax + \text{offset}) \times \text{Gain}] > \text{Threshold}$), Stairwell Light Switch, Multiple-Function Switch và Message Texts (tối đa 5 thông báo theo cấp ưu tiên).
  • Bài 4 & 5: Kỹ thuật lập trình LOGO! (Trực tiếp và qua phần mềm LOGO! Soft): Quy trình thao tác 4 quy tắc bàn phím, phân biệt hai chế độ Programming Mode và Parameter Assignment Mode; quy tắc nối khối ngược từ ngõ ra về ngõ vào; phân bổ bộ nhớ chuyên dụng (Par: 56, RAM: 48, Timer: 27, REM: 16, Markers: 8). Kỹ thuật kết nối cáp PC–LOGO!, tải/nạp chương trình, kiểm tra trực tuyến (online monitoring) và phân tích ứng dụng thực tế (hệ thống 3 băng tải, đảo chiều động cơ, bơm nước mưa, thông gió).
  • Bài 6: Bộ điều khiển lập trình EASY của hãng Moeller: Cấu tạo, đặc tính ngõ vào/ra, khả năng mở rộng, kỹ thuật soạn thảo trực tiếp trên thiết bị và lập trình qua phần mềm EASY Soft.
  • Bài 7, 8, 9 & 10: Tổng quan và lập trình thiết bị ZEN của hãng Omron: Phân loại CPU có màn hình LCD và không có màn hình; địa chỉ vùng nhớ; kỹ thuật đấu nối nguồn AC/DC và tải ngõ ra Relay/Transistor. Kỹ thuật lập trình ngôn ngữ sơ đồ bậc thang (Ladder Diagram) qua bàn phím và phần mềm ZEN Soft; quản lý khối Timer (T), Holding Timer (#), Counter (C), Calendar Timer (@) và Analog Inputs. Ứng dụng mẫu: thang máy cuốn, bồn chứa nước, thông gió nhà kính 3 giai đoạn và gia nhiệt máy đúc khuôn.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết điều khiển logic số thông qua đại số Boolean và bảng trạng thái logic. Về mặt phần cứng, tài liệu cung cấp nguyên lý ghép nối cảm biến tương tự 2 dây và 3 dây bù điện trở đường dây đối với cảm biến nhiệt PT100 qua modul LOGO! AM2 PT100; quy tắc chia nhóm pha điện áp tại các đầu vào số AC ($I_1-I_4$ và $I_5-I_8$); kỹ thuật bảo vệ chống quá áp nguồn bằng linh kiện biến trở kim loại oxit (MOV S10K275).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc bản vẽ, lắp đặt thiết bị trên thanh ray DIN, đi dây mạch lực và mạch điều khiển theo tiêu chuẩn kỹ thuật an toàn; cấu hình phần cứng mở rộng (Digital/Analog Modules).
  • Kỹ năng phân tích: Đọc hiểu và phân tích giản đồ thời gian (timing diagrams), chuyển đổi các yêu cầu công nghệ phức tạp thành lưu đồ thuật toán logic hoặc sơ đồ khối chức năng FBD (Function Block Diagram) và sơ đồ bậc thang (Ladder Diagram).
  • Kỹ năng vận hành và bảo trì: Nhập liệu chương trình trực tiếp bằng bàn phím thiết bị; thao tác trên phần mềm chuyên dụng (LOGO! Soft, EASY Soft, ZEN Soft); nạp/xóa/sao lưu chương trình qua thẻ nhớ ngoài và chẩn đoán lỗi trực tuyến trong chế độ RUN.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được biên soạn theo phương pháp tiếp cận mô đun tích hợp, kết hợp đồng bộ giữa diễn giải nguyên lý và thực hành quy trình kỹ thuật. Tiến trình sư phạm được chuẩn hóa qua 5 bước thực hiện bắt buộc cho từng bài toán ứng dụng:

  1. Thiết kế sơ đồ động lực: Phân tích mạch điện liên kết contactor, động cơ, rơ-le nhiệt và nguồn cấp.
  2. Lập bảng xác lập ngõ vào/ra (I/O Mapping): Định vị chính xác địa chỉ phần cứng cho nút nhấn, công tắc hành trình, cảm biến tiệm cận, rơ-le trung gian và đèn báo.
  3. Vẽ sơ đồ nối dây thiết bị: Xác định cấu hình đấu nối nguồn điện, nhóm pha ngõ vào và tải thuần trở/tải cảm ngõ ra.
  4. Thiết kế chương trình điều khiển: Xây dựng thuật toán logic trên dạng khối FBD hoặc sơ đồ Ladder, thiết lập các tham số thời gian trễ ($T_H, T_L$) và giá trị ngưỡng bộ đếm.
  5. Lập bảng liệt kê lệnh và chạy thử nghiệm: Nhập chương trình, mô phỏng kiểm tra trạng thái và nạp vào thiết bị để vận hành thực tế.

Hệ thống bài tập trải rộng từ các bài toán cơ bản (mạch tuần tự nhiều động cơ, đảo chiều quay tự động) đến các bài toán công nghiệp hoàn chỉnh (dây chuyền phân loại 3 băng tải tự động duy trì chu kỳ 30s/1 phút, hệ thống điều khiển lò nung gas, máy đúc khuôn).

Phương pháp đánh giá học tập dựa trên tính chính xác của sơ đồ kết nối dây, mức độ tối ưu của thuật toán logic, khả năng quản lý dung lượng khối nhớ (Block/RAM/Timer) và kỹ năng giải quyết sự cố thực nghiệm trên mô hình.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Điều khiển lập trình cỡ nhỏ phản ánh sự chuyển đổi công nghệ từ các hệ thống điều khiển relay nối cứng cồng kềnh sang giải pháp vi điều khiển kỹ thuật số linh hoạt. Giáo trình làm rõ nguyên lý thay đổi chương trình qua bộ nhớ nội mà không cần can thiệp kết nối dây bên ngoài, giúp giảm không gian lắp đặt tủ điện và chi phí bảo trì.

Tiêu chí Hệ thống nối cứng truyền thống Bộ điều khiển lập trình cỡ nhỏ (LOGO!, ZEN, EASY) Bộ điều khiển lập trình PLC tiêu chuẩn
Phương thức điều khiển Đấu dây cố định tiếp điểm khí cụ điện Lập trình phần mềm, lưu bộ nhớ Lập trình phần mềm đa ngôn ngữ
Khả năng thay đổi công nghệ Phải đấu nối lại toàn bộ phần cứng Thay đổi nội dung bộ nhớ điều khiển Thay đổi nội dung bộ nhớ điều khiển
Kích thước & Lắp đặt Cồng kềnh, chiếm diện tích tủ điện Nhỏ gọn, lắp trên thanh ray DIN Trung bình đến lớn, dạng module/rack
Giao diện người dùng Đèn báo, nút nhấn cơ Màn hình LCD tích hợp, bàn phím cài đặt Màn hình rời HMI, phần mềm máy tính
Chi phí đầu tư Thấp ban đầu, cao khi mở rộng Thấp, tối ưu cho ứng dụng nhỏ Cao, phù hợp hệ thống phức tạp

Giáo trình tích hợp các ứng dụng kỹ thuật bám sát thực tế sản xuất và đời sống:

  • Tự động hóa công nghiệp: Băng tải vận chuyển than đá kết hợp bảo vệ quá tải chớp đèn 1Hz, điều khiển máy đúc khuôn, xe rót vật liệu vào bể chứa, kiểm soát dây chuyền đóng hộp.
  • Tự động hóa tòa nhà và nông nghiệp: Thang máy xây dựng, thang cuốn tự động với Weekly Timer, hệ thống bơm thoát nước mưa, mạch điều khiển đèn cầu thang có cảnh báo ngắt trước 15 giây, điều khiển vi khí hậu nhà kính theo 3 mức độ logic (bit, lịch thời gian thực và so sánh nhiệt độ analog).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  • Sinh viên và học viên: Sinh viên trình độ Cao đẳng nghề và học sinh Trung cấp nghề thuộc chuyên ngành Điện công nghiệp, Kỹ thuật lắp đặt điện và điều khiển trong công nghiệp, Tự động hóa xí nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun nền tảng bao gồm: An toàn điện, Mạch điện – Đo lường điện, Khí cụ điện và Điện tử cơ bản (nắm vững nguyên lý cổng logic số AND, OR, NOT).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính khóa cho mô đun MĐ31; làm cơ sở xây dựng đề cương bài giảng tích hợp, thiết kế bài tập thực hành xưởng và ngân hàng đề thi đánh giá kỹ năng nghề.
  • Cán bộ kỹ thuật và kỹ sư vận hành: Tài liệu tra cứu thực tế về thông số kỹ thuật, cấu hình phần cứng, bảng mã lỗi và phương pháp lập trình trực tiếp các dòng LOGO! (Siemens), EASY (Moeller), ZEN (Omron) trong quá trình bảo dưỡng, cải tiến tủ điện tại nhà máy.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ giảng viên, sinh viên hệ Cao đẳng nghề và Trung cấp nghề ngành Điện công nghiệp, cùng các kỹ thuật viên vận hành hệ thống tự động hóa công nghiệp và dân dụng.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ sở về mạch điện, khí cụ điện đóng cắt (contactor, rơ-le, nút nhấn), đại số logic Boolean căn bản và kỹ năng đọc bản vẽ sơ đồ nguyên lý mạch điện công nghiệp.

3. Điểm khác biệt của giáo trình so với các tài liệu PLC chuyên sâu?

Giáo trình tập trung chuyên biệt vào nhóm bộ điều khiển lập trình cỡ nhỏ (Smart Relays/Micro PLCs) như LOGO!, ZEN, EASY; phân tích sâu kỹ năng lập trình trực tiếp trên màn hình LCD bằng bàn phím cơ và quản lý bộ nhớ phần cứng có giới hạn, tối ưu cho các bài toán điều khiển quy mô vừa và nhỏ.

4. Làm sao để tự học và thực hành giáo trình hiệu quả?

Người học cần nghiên cứu kỹ giản đồ thời gian của từng hàm chức năng, tuân thủ quy tắc lập trình ngược (từ Output về Input) và ứng dụng quy trình thiết kế 5 bước qua các bài tập mẫu trước khi nạp chương trình vào thiết bị thực tế.

5. Có phần mềm và tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu gắn liền với các công cụ phần mềm chuyên dụng: LOGO! Soft (Siemens), EASY Soft (Moeller) và ZEN Soft (Omron) dùng để vẽ sơ đồ, mô phỏng hoạt động và kiểm tra trực tuyến trên máy tính.

Kết luận (150 từ)

Giáo trình Điều khiển lập trình cỡ nhỏ (MĐ31) cung cấp hệ thống kiến thức toàn diện và thực tiễn về nguyên lý phần cứng, tập lệnh logic và phương pháp lập trình cho các bộ điều khiển logic cỡ nhỏ phổ biến trong công nghiệp. Tài liệu xác lập lộ trình đào tạo rõ ràng: từ phân tích mạch nối cứng, cấu hình đấu nối cảm biến/tải, khai thác khối hàm chuyên dụng FBD/Ladder, đến lập trình trực tiếp và sử dụng phần mềm máy tính.

Nội dung giáo trình là tài liệu học tập nền tảng trong hệ thống đào tạo nghề Điện công nghiệp, hỗ trợ trực tiếp cho quá trình chuẩn hóa kỹ năng thực hành và thích ứng với yêu cầu tự động hóa sản xuất hiện đại.
