Tổng quan về giáo trình

Giáo trình môn học/mô đun Điện tử cơ bản (Mã mô đun: TĐH19MĐ03) là tài liệu đào tạo chuyên môn bắt buộc thuộc hệ thống chương trình đào tạo trình độ Cao đẳng nghề Điện Công nghiệp và nghề Sửa chữa thiết bị tự động hóa tại Trường Cao đẳng Dầu khí. Tài liệu được ban hành chính thức theo Quyết định số 197/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu), do ThS. Lương Quốc Kông chủ biên cùng tác giả Nguyễn Thái Bảo tham gia biên soạn.

Trong cấu trúc chương trình đào tạo khung gồm 93 tín chỉ (2220 giờ), mô đun Điện tử cơ bản có thời lượng 2 tín chỉ với tổng cộng 45 giờ học (trong đó có 14 giờ lý thuyết, 29 giờ thực hành/thí nghiệm/thảo luận và 2 giờ kiểm tra). Môn học giữ vị trí kỹ thuật cơ sở, được tổ chức giảng dạy song song với môn Mạch điện (KTĐ19MĐ31), đồng thời tạo nền tảng trực tiếp để sinh viên tiếp thu các môn học, mô đun chuyên ngành tiếp theo như PLC (TĐH19MĐ16), Kỹ thuật cảm biến, Đo lường điện (KTĐ19MĐ14) và Trang bị điện.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình được xác định cụ thể theo ba tiêu chuẩn:

  • Chuẩn kiến thức (A1, A2): Giải thích được cấu tạo, nguyên lý làm việc của các linh kiện điện tử thông dụng; phân tích được nguyên lý hoạt động của các mạch ứng dụng tranzito như mạch khuếch đại, mạch tạo dao động, mạch xén.
  • Chuẩn kỹ năng (B1, B2): Nhận dạng chính xác ký hiệu và đọc đúng trị số linh kiện theo quy ước chuẩn; xác định đúng sơ đồ chân linh kiện; thực hiện lắp ráp, đo kiểm và cân chỉnh các mạch điện tử cơ bản (khuếch đại, chỉnh lưu, dao động) đạt yêu cầu kỹ thuật và an toàn.
  • Năng lực tự chủ và trách nhiệm (C1, C2, C3): Rèn luyện sự cẩn trọng khi thao tác trên mạch điện, tuân thủ quy trình an toàn với thiết bị đo và có ý thức bảo quản trang thiết bị, vệ sinh an toàn lao động.

Giáo trình được cấu trúc thành Bài mở đầu và 5 bài chuyên đề theo phương pháp tiếp cận từ lý thuyết cấu tạo vật liệu dẫn - cách điện, linh kiện thụ động, linh kiện bán dẫn đến các sơ đồ ghép nối mạch khuếch đại và mạch ứng dụng thực tế. Thời lượng thực hành chiếm tới 64,4% (29/45 giờ), chú trọng rèn luyện kỹ năng nhận diện, đo kiểm linh kiện rời và đấu nối trên mạch in hoặc bảng thử mạch (testboard).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được thiết kế theo 6 phân đoạn học tập có tính lũy tiến chặt chẽ:

  1. Bài mở đầu: Khái quát chung về linh kiện điện tử (1 giờ lý thuyết)

    • Trình bày định nghĩa linh kiện điện tử (phần tử rời rạc cơ bản có tính năng xác định).
    • Phân loại 3 nhóm linh kiện chính: linh kiện chủ động (tác động phi tuyến lên nguồn nuôi như diode, tranzito), linh kiện thụ động (quan hệ tuyến tính với dòng/áp như điện trở, tụ điện) và linh kiện điện cơ (tác động liên kết cơ học như rơ le, công tắc, thạch anh).
    • Khái quát các ứng dụng cơ bản trong việc cấu thành mạch điện và thiết bị điện tử.

  2. Bài 1: Các khái niệm cơ bản (2 giờ lý thuyết)

    • Vật dẫn điện và cách điện: Khái niệm vật dẫn, điện trở suất chất cách điện ($10^6 - 10^{15}\ \Omega\cdot\text{m}$), phân loại vật liệu cách điện rắn (nhựa, phíp đồng mạch in), lỏng (dầu máy biến áp), khí ($\text{SF}_6$), cường độ điện trường đánh thủng.
    • Hạt mang điện và bản chất dòng điện trong các môi trường: Dòng điện trong kim loại (electron tự do, công thức nhiệt điện trở $\rho = \rho_0[1 + \alpha(t - t_0)]$, hiện tượng siêu dẫn, cặp nhiệt điện $E = \alpha_T(T_1 - T_2)$); dòng điện trong chất điện phân (ion dương/âm, hiện tượng dương cực tan); dòng điện trong chân không (electron bứt ra từ catôt nung nóng, đèn CRT); dòng điện trong chất bán dẫn (electron và lỗ trống).

  3. Bài 2: Linh kiện thụ động (3 giờ: 1 lý thuyết, 2 thực hành)

    • Điện trở: Ký hiệu, cấu tạo (than, màng kim loại, oxit kim loại, dây quấn), phân loại chức năng (biến trở, nhiệt trở, quang trở, điện trở cầu chì). Quy tắc đọc trị số ghi bằng số và vạch màu (4 vạch, 5 vạch theo công thức $R = AB \times 10^C$, sai số $D$). Mạch ghép điện trở nối tiếp, song song, mạch cầu phân áp.
    • Tụ điện: Cấu tạo 2 bản cực dẫn điện ngăn cách bởi điện môi, công thức điện dung $C = \frac{\varepsilon S}{d}$. Phân loại theo cấu tạo (tụ sứ, tụ giấy, tụ mica, tụ hóa oxit), phân loại theo tính phân cực và chức năng (tụ xoay radio, biến dung). Mạch ghép tụ điện nối tiếp, song song, ứng dụng lọc phẳng độ gợn sóng RC.
    • Cuộn cảm: Khái niệm hệ số tự cảm $L$, ký hiệu cuộn lõi không khí, lõi ferit, lõi thép kỹ thuật. Công thức tính toán $L$ theo số vòng $n$ và tiết diện $S$. Cuộn cảm âm tần, cao tần, biến áp; mạch ghép cuộn dây nối tiếp và song song.

  4. Bài 3: Linh kiện bán dẫn (4 giờ: 1 lý thuyết, 2 thực hành, 1 kiểm tra lý thuyết)

    • Cấu tạo chất bán dẫn thuần, bán dẫn loại P (pha tạp nguyên tố nhóm III như In, Ga, Al; lỗ trống là hạt tải đa số, nguyên tử nhận $N_A$), bán dẫn loại N (pha tạp nguyên tố nhóm V như As, P, Sb; electron là hạt tải đa số, nguyên tử cho $N_D$).
    • Tiếp giáp P-N và diode tiếp mặt: Cơ chế khuếch tán tạo lớp ion trung hòa, đặc tính chỉnh lưu một chiều từ P sang N.
    • Các loại Diode: Diode nắn điện (chỉnh lưu dòng 1A, 2A, 5A), Diode tách sóng tiếp điểm thuỷ tinh chống điện dung ký sinh, Diode Zener (làm việc tại vùng đánh thủng $-U_Z$ để ổn định điện áp), Diode phát quang (LED, điện áp hoạt động $1,7\text{V} - 2,2\text{V}$, dòng $5\text{mA} - 20\text{mA}$).
    • Transistor lưỡng cực (BJT): Cấu tạo 3 lớp bán dẫn tạo 2 mối nối P-N, hai loại NPN và PNP với 3 cực E (Emitter), B (Base), C (Collector). Cơ chế phân cực và nguyên lý dòng điện $I_E = I_B + I_C$.
    • Transistor trường (FET): Phân loại JFET và MOSFET (kênh sẵn, kênh cảm ứng; kênh N và kênh P) với 3 chân cực Cổng G (Gate), Nguồn S (Source), Máng D (Drain).
    • Linh kiện đóng cắt bán dẫn: Diac (công tắc bán dẫn xoay chiều hai cực $T_1, T_2$, điện áp ngưỡng $V_{BO} = V_Z + V_D$); Thyristor/SCR (phần tử chỉnh lưu có điều khiển 4 lớp P-N, 3 cực A, K, G); Triac (cấu trúc tương đương 2 SCR song song ngược chiều chung cực G, dẫn điện 2 chiều qua 4 góc phần tư kích xung).

  5. Bài 4: Các mạch khuếch đại dùng tranzito (15 giờ: 6 lý thuyết, 9 thực hành)

    • Mạch khuếch đại đơn: Khảo sát sơ đồ và dạng sóng vào/ra của mạch mắc theo kiểu E chung (Emiter chung), B chung (Base chung), C chung (Collector chung).
    • Mạch ghép phức hợp: Mạch khuếch đại Darlington nâng cao hệ số khuếch đại dòng, mạch khuếch đại Cascode.
    • Mạch khuếch đại công suất: Phân tích nguyên lý và đường tải tĩnh/động ở các chế độ làm việc Class A, Class B, Class AB, Class C; tầng khuếch đại công suất đẩy kéo ghép biến áp.

  6. Bài 5: Các mạch ứng dụng dùng BJT (20 giờ: 3 lý thuyết, 16 thực hành, 1 kiểm tra thực hành)

    • Mạch tạo dao động: Khảo sát và lắp ráp mạch dao động đa hài, mạch dao động dịch pha RC, mạch tạo dao động bằng thạch anh.
    • Mạch ổn định điện áp: Sơ đồ ổn áp dùng Diode Zener, mạch ổn áp song song dùng BJT, mạch ổn áp nối tiếp dùng BJT.
flowchart TD
    A["Bài 1: Khái niệm cơ bản<br>(Vật dẫn, Cách điện, Bán dẫn Si/Ge)"] --> B["Bài 2: Linh kiện thụ động<br>(Điện trở, Tụ điện, Cuộn cảm)"]
    A --> C["Bài 3: Linh kiện bán dẫn<br>(Diode, BJT, FET, Diac, SCR, Triac)"]
    B --> D["Bài 4: Mạch khuếch đại dùng Tranzito<br>(E chung, B chung, Darlington, Class A/B/AB/C)"]
    C --> D
    D --> E["Bài 5: Các mạch ứng dụng BJT<br>(Mạch dao động đa hài/thạch anh, Mạch ổn áp)"]

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết mạch và vật lý bán dẫn dựa trên các quy luật cơ bản:

  • Thuyết vùng năng lượng trong chất rắn: Giải thích sự chênh lệch khoảng năng lượng dải cấm ($E_A, E_D$) giữa dải hóa trị và dải dẫn khi pha tạp chất vào Silic tinh khiết, thiết lập quan hệ tích số hạt dẫn $n \cdot p = n_i^2$.
  • Cơ chế rào điện thế mối nối P-N: Giải thích quá trình khuếch tán hạt dẫn đa số, tái hợp ion và điều kiện phân cực thuận/nghịch trên tiếp giáp bán dẫn.
  • Nguyên lý phối hợp trở kháng và chế độ phân cực: Tính toán điểm làm việc tĩnh Q của BJT trong các cấu hình mạch khuếch đại tín hiệu nhỏ và khuếch đại công suất.

Kỹ năng phát triển

Thông qua hệ thống bài tập thực hành trên bảng mạch (testboard) và mô hình học tập, giáo trình rèn luyện các nhóm kỹ năng:

  • Kỹ năng kỹ thuật (Technical skills): Đọc chính xác trị số linh kiện qua bảng mã 4-5 vòng màu; tra cứu datasheet thông số kỹ thuật của transistor, diode, triac; nhận diện sơ đồ chân (E-B-C, G-D-S, $T_1-T_2-G$).
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ nguyên lý mạch nắn điện, mạch lọc sóng RC, mạch cầu phân áp, mạch ổn áp nối tiếp/song song và mạch dao động thạch anh.
  • Kỹ năng đo kiểm thực hành (Practical competencies): Sử dụng đồng hồ vạn năng VOM/DVOM để kiểm tra chất lượng linh kiện (xác định tình trạng chập, đứt, rò rỉ của tụ điện, cuộn cảm, transistor); lắp ráp hoàn chỉnh mạch điện tử cơ bản theo sơ đồ nguyên lý; thực hiện cân chỉnh mạch đạt yêu cầu an toàn.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức giảng dạy tích hợp giữa lý thuyết và thực hành nghề nghiệp:

flowchart LR
    subgraph GV["Hoạt động Giảng viên"]
        G1["Thiết kế giáo án tích hợp"] --> G2["Diễn giảng & Vấn đáp"]
        G2 --> G3["Dạy học theo vấn đề"]
        G3 --> G4["Chia ca hướng dẫn xưởng"]
    end
    subgraph SV["Hoạt động Người học"]
        S1["Đọc trước giáo trình"] --> S2["Thảo luận nhóm 6-8 người"]
        S2 --> S3["Thực hành trên Testboard/VOM"]
        S3 --> S4["Hoàn thiện phiếu đánh giá"]
    end
    GV -. Hướng dẫn & Đánh giá .-> SV
  • Phương pháp sư phạm của giảng viên: Giảng viên áp dụng phương pháp dạy học tích cực (diễn giảng, vấn đáp, dạy học giải quyết vấn đề). Giáo án được thiết kế phân định rõ giữa giờ lý thuyết tập trung và giờ thực hành chia ca tại xưởng Điện tử cơ bản. Giảng viên cung cấp trước các chủ đề thảo luận, quy trình thực hành và trực tiếp hướng dẫn thao tác đo kiểm trên mô hình.
  • Phương pháp học tập của sinh viên: Sinh viên nghiên cứu tài liệu trước khi lên lớp, tham gia làm việc theo nhóm từ 6 đến 8 người để phát triển và hoàn thiện các chủ đề thảo luận được giao.
  • Trang thiết bị và điều kiện dạy học: Thực hiện tại phòng thực hành Điện tử cơ bản được trang bị máy chiếu, mô hình học tập điện tử, testboard, dây dẫn, linh kiện rời (điện trở, tụ điện, cuộn cảm, LED, Diode, BJT, FET, SCR, Triac, IC), kìm tuốt dây, đồng hồ vạn năng VOM/DVOM, phiếu hướng dẫn và phiếu đánh giá thực hành.
  • Quy trình kiểm tra và đánh giá kết quả:
    • Đánh giá thường xuyên: Tối thiểu 01 điểm kiểm tra dưới hình thức hỏi miệng trong giờ học, kiểm tra viết $\le 30$ phút hoặc chấm điểm thao tác thực hành.
    • Kiểm tra định kỳ: Gồm 02 bài: 01 bài kiểm tra lý thuyết (45–60 phút, hình thức viết/trắc nghiệm/tiểu luận, bao quát Bài 1, 2, 3 đánh giá chuẩn A1, A2) và 01 bài kiểm tra thực hành (90–120 phút, bao quát Bài 4, 5 đánh giá chuẩn B1, B2, C1, C2, C3).
    • Thi kết thúc mô đun: Kết hợp trắc nghiệm lý thuyết và thao tác thực hành (thời gian 90–120 phút), đánh giá toàn diện các chuẩn đầu ra A1, A2, B1, B2, C1, C2, C3.
  • Quy định chuyên cần và tự học: Người học phải tham dự tối thiểu 70% số tiết lý thuyết; trường hợp vắng quá 30% số tiết phải đăng ký học lại mô đun. Sinh viên chủ động khai thác nguồn tài liệu từ thư viện và internet theo định hướng của bài học.

Điểm nổi bật và cập nhật

Nội dung giáo trình Điện tử cơ bản (2020) thể hiện các đặc điểm chuyên môn kỹ thuật gắn liền với thực tiễn sản xuất:

Yếu tố kỹ thuật Nội dung triển khai trong giáo trình Ứng dụng thực tế tương ứng
Hệ thống hóa linh kiện công suất & đóng cắt Tích hợp chi tiết các phần tử bán dẫn công nghiệp: Diac, SCR (Thyristor), Triac, MOSFET (kênh sẵn, kênh cảm ứng). Ứng dụng trong mạch chỉnh lưu có điều khiển, mạch điều tốc động cơ, điều nhiệt, mạch điều khiển cường độ sáng và quét màn hình.
Tính thực nghiệm qua hình ảnh thực tế Sử dụng sơ đồ ký hiệu song song với ảnh chụp linh kiện thực tế (phíp đồng mạch in, tụ ceramic, tụ hóa trụ, cuộn cảm ferit, vỏ transistor, thạch anh). Giúp học viên nhận diện chính xác hình dáng vật lý, đọc đúng chân cực khi lắp ráp thực tế trên bo mạch.
Quy trình đo kiểm sự cố linh kiện Cung cấp phương pháp khảo sát các trạng thái hỏng hóc phổ biến (chập, đứt, rò điện của tụ điện, điện trở, cuộn cảm và tiếp giáp bán dẫn). Rèn luyện kỹ năng chẩn đoán, sửa chữa và thay thế tương đương linh kiện trong thiết bị điện công nghiệp và gia dụng.
Nền tảng tài liệu quy chuẩn Kế thừa và trích dẫn từ các tài liệu học thuật kỹ thuật điện tử tiêu chuẩn tại Việt Nam. Đảm bảo tính chính xác về mặt thuật ngữ, công thức và quy ước quốc tế.

Danh mục tài liệu tham khảo chính của giáo trình bao gồm:

  1. ThS. Trần Thu Hà (chủ biên), Giáo trình Điện tử cơ bản, Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh (2013).
  2. Nhiều tác giả, Chuyên ngành kỹ thuật Điện – Điện tử, Tủ sách Nhất nghệ tinh, Nhà xuất bản Trẻ (2014).
  3. Đặng Văn Chuyết, Giáo trình kỹ thuật mạch điện tử, Nhà xuất bản Giáo dục, Hà Nội (2004).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng và mục đích cụ thể:

  • Sinh viên chuyên ngành: Học viên trình độ Cao đẳng và Trung cấp thuộc các ngành Điện Công nghiệp, Sửa chữa thiết bị tự động hóa, Điện tử công nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức vật lý cơ bản về dòng điện, điện trường, định luật Ohm; đồng thời đã hoàn thành hoặc học song song các mô đun cơ sở như An toàn vệ sinh lao động (ATMT19MH01) và Mạch điện (KTĐ19MĐ31).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để biên soạn giáo án lý thuyết, bài giảng tích hợp, xây dựng phiếu hướng dẫn thực hành và thiết lập ngân hàng câu hỏi kiểm tra, đề thi theo chuẩn đầu ra.
  • Cán bộ kỹ thuật và người tự học: Dùng làm tài liệu tham khảo tra cứu quy tắc đọc thông số mã màu linh kiện, phương pháp đo kiểm bằng đồng hồ VOM và phân tích các mạch chức năng cơ bản.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ cao đẳng và trung cấp nghề Điện Công nghiệp, Sửa chữa thiết bị tự động hóa, cũng như học viên các ngành kỹ thuật liên quan cần trang bị kiến thức nền tảng về linh kiện và mạch điện tử cơ bản.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức vật lý phổ thông về điện học (dòng điện, điện áp, vật liệu dẫn điện - cách điện). Môn học được bố trí học song song với mô đun Mạch điện và làm cơ sở trước khi học các môn chuyên ngành như PLC, Kỹ thuật cảm biến.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy?

Giáo trình chú trọng đào tạo kỹ năng thực hành nghề nghiệp với 29/45 giờ thực hành (chiếm hơn 64% thời lượng). Nội dung gắn liền với ảnh chụp linh kiện thực tế, bảng tra mã màu điện trở, phương pháp đo kiểm tra linh kiện hỏng bằng đồng hồ VOM/DVOM và quy trình lắp ráp trên bo mạch thử nghiệm.

4. Làm sao để tự học và tiếp thu tốt môn học này?

Người học cần nghiên cứu trước lý thuyết từng bài, thảo luận nhóm 6-8 người theo các câu hỏi củng cố cuối bài, chủ động tra cứu sơ đồ chân linh kiện từ datasheet và thực hiện đầy đủ các bước thao tác đo đạc, lắp ráp mạch theo phiếu thực hành.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình đi kèm hệ thống câu hỏi củng cố sau mỗi bài học, phiếu đánh giá thực hành và danh mục tài liệu tham khảo tiêu chuẩn gồm: Giáo trình Điện tử cơ bản (Trần Thu Hà, NXB ĐHQG TP.HCM), sách Kỹ thuật Điện – Điện tử (Tủ sách Nhất nghệ tinh, NXB Trẻ) và Giáo trình kỹ thuật mạch điện tử (Đặng Văn Chuyết, NXB Giáo dục).

Kết luận

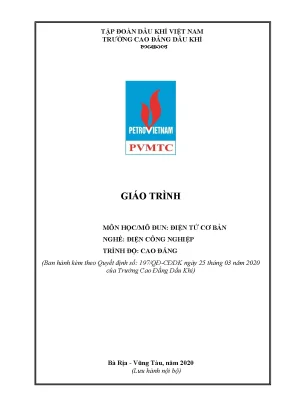

Giáo trình Điện tử cơ bản (Mã mô đun: TĐH19MĐ03) do Trường Cao đẳng Dầu khí ban hành cung cấp hệ thống kiến thức hoàn chỉnh từ bản chất vật liệu điện, linh kiện thụ động, linh kiện bán dẫn đến các sơ đồ mạch khuếch đại và mạch ứng dụng BJT. Tài liệu đáp ứng đầy đủ các chuẩn đầu ra về kiến thức (A1, A2), kỹ năng (B1, B2) và năng lực tự chủ, an toàn lao động (C1, C2, C3).

Lộ trình học tập được thiết kế mạch lạc giúp người học nắm vững lý thuyết nền tảng (Bài 1, Bài 2, Bài 3) trước khi trực tiếp thực hành phân tích, lắp ráp và cân chỉnh các sơ đồ mạch ứng dụng thực tế (Bài 4, Bài 5). Để tối ưu hóa hiệu quả học tập, người học nên kết hợp thực hành trên mô hình chuyên dụng tại xưởng với việc tham khảo các tài liệu chuyên khảo của Nhà xuất bản Đại học Quốc gia TP. Hồ Chí Minh và Nhà xuất bản Giáo dục đã được trích dẫn trong giáo trình.
