Tổng quan về giáo trình

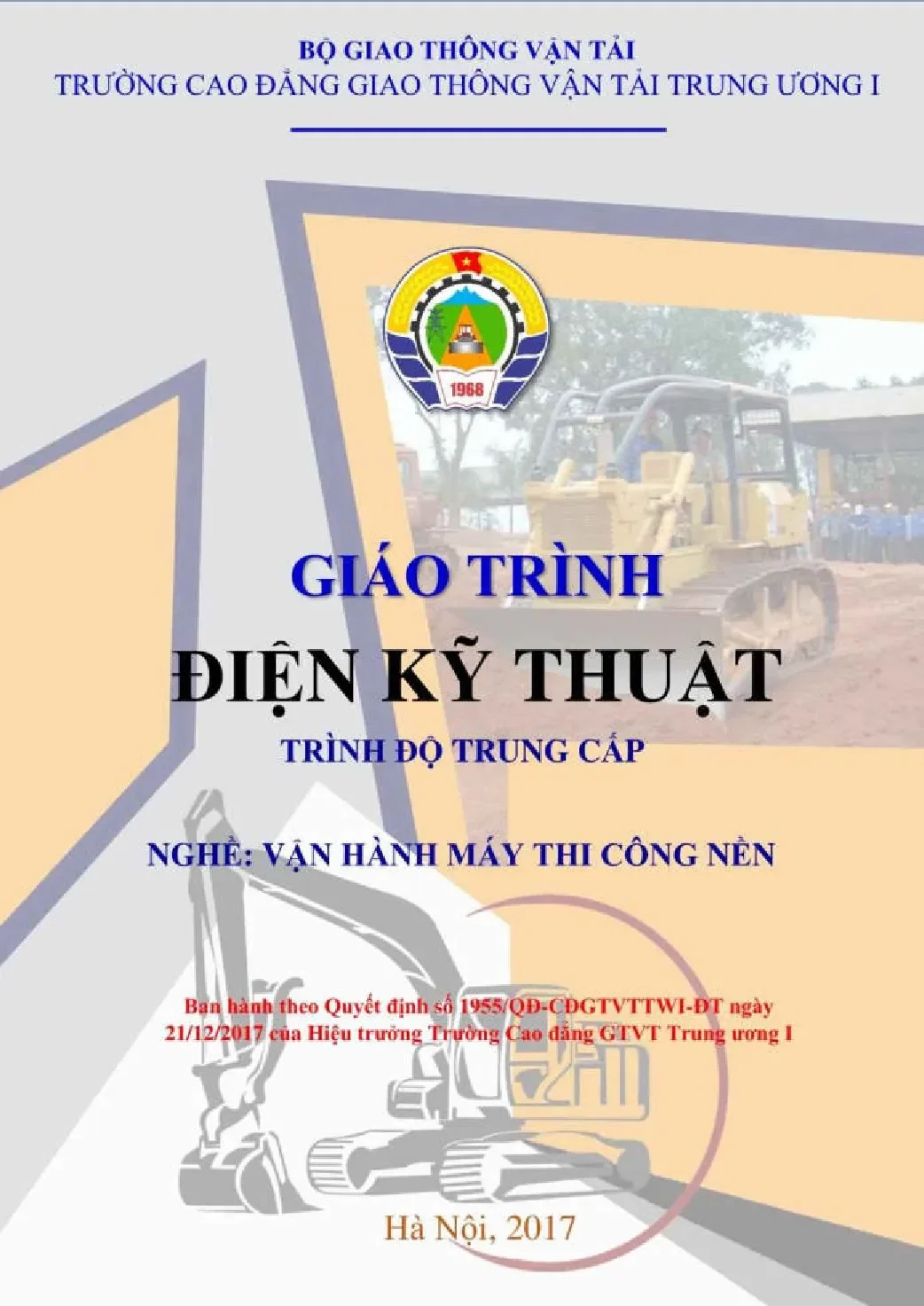

Giáo trình Mô đun 07: Điện kỹ thuật do tập thể giảng viên, thạc sĩ, cử nhân chuyên ngành Xây dựng Cầu đường thuộc Trường Cao đẳng Giao thông Vận tải Trung ương I biên soạn và ban hành năm 2017 (lưu hành nội bộ). Đây là tài liệu học tập bắt buộc thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo nghề Vận hành máy thi công nền đường và Vận hành máy thi công mặt đường ở hai trình độ Cao đẳng nghề và Trung cấp nghề. Môn học được bố trí giảng dạy trước các mô đun chuyên môn nhằm thiết lập nền tảng khoa học kỹ thuật phục vụ việc tiếp thu các môn học kỹ thuật chuyên ngành tiếp theo.

Về mục tiêu học tập (learning outcomes), giáo trình hướng đến việc trang bị cho người học:

  • Về lý thuyết: Nắm vững cơ sở lý thuyết mạch điện một chiều, mạch điện xoay chiều một pha và ba pha; cấu tạo và nguyên lý làm việc của các loại máy điện phổ biến (máy biến áp, máy phát điện, máy điện một chiều, động cơ xoay chiều không đồng bộ và máy điện đồng bộ ba pha); nguyên lý làm việc của khí cụ điều khiển, bảo vệ mạch điện, vật liệu điện và các linh kiện bán dẫn trong sơ đồ chỉnh lưu nắn dòng.
  • Về kỹ năng: Có khả năng phân tích sơ đồ thay thế mạch điện; thực hiện đấu nối nguồn và phụ tải trong hệ thống điện xoay chiều một pha và ba pha theo sơ đồ hình sao hoặc tam giác; vận hành thiết bị đo vạn năng (VOM) để kiểm tra các thông số điện áp, dòng điện, điện trở; lắp ráp bộ nắn dòng điện xoay chiều thành một chiều; tính toán nâng cao hệ số công suất và vận hành các thiết bị điện an toàn, đạt hiệu quả kinh tế - kỹ thuật trên công trường thi công.

Cấu trúc giáo trình được thiết kế gồm 8 chương với cách tiếp cận đi từ bản chất vật lý (điện tích, từ trường) đến phân tích định luật mạch, phân loại vật liệu, kỹ thuật đo lường và ứng dụng vào máy điện, khí cụ công nghiệp. Điểm đặc thù của giáo trình là tính chất thực dụng kỹ thuật: các nội dung lý thuyết đều gắn liền với việc phân tích các cơ cấu điện trên thiết bị cơ giới thi công cầu đường (như hệ thống ắc quy chì-axít, máy phát điện xoay chiều, động cơ kéo và hệ thống điều khiển bảo vệ).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 8 chương chuyên đề với mạch phát triển kiến thức tuần tự:

[Chương 1: Mạch điện một chiều]
             ↓
[Chương 2: Điện từ và Cảm ứng điện từ]
             ↓
[Chương 3: Mạch điện xoay chiều (1 pha & 3 pha)]
             ↓
[Chương 4: Vật liệu dẫn điện & Cách điện]
             ↓
[Chương 5: Dụng cụ & Kỹ thuật đo điện (VOM)]
             ↓
[Chương 6 & 7: Máy điện, Khí cụ điều khiển & Bảo vệ]
             ↓
[Chương 8: Điện tử công nghiệp & Mạch chỉnh lưu]
  • Chương 1: Mạch điện một chiều (Trang 5 - 18): Trình bày khái niệm dòng điện không đổi ($I = q/t$), hiệu điện thế, công suất ($P = UI = EI$). Khảo sát cấu tạo và phản ứng hóa - điện của ắc quy chì-axít trong quá trình nạp ($\text{PbSO}_4 + \text{SO}_4^{2-} + 2\text{H}_2\text{O} \rightarrow \text{PbO}_2 + 2\text{H}_2\text{SO}_4$) và phóng điện ($\text{PbO}_2 + \text{H}_2 + \text{H}_2\text{SO}_4 \rightarrow \text{PbSO}_4 + 2\text{H}2\text{O}$). Thiết lập định luật Ôm cho đoạn mạch ($I = U/R$, $U = (\sum R)I - \sum E$), toàn mạch ($I = E/(R_n + R_N)$), hai định luật Kirchhoff ($\sum I{\text{nút}} = 0$; $\sum RI = \sum E$). Xây dựng mô hình mạch điện thay thế với các thông số lý tưởng: nguồn dòng $J$, nguồn áp $E$, điện trở $R$, điện cảm $L$, hỗ cảm $M$ và điện dung $C$.
  • Chương 2: Điện từ và Cảm ứng điện từ (Trang 19 - 20): Khảo sát từ trường của nam châm vĩnh cửu và dòng điện; các đại lượng đặc trưng gồm từ thông $\Phi$, độ thẩm từ $\mu$, cường độ từ trường $H$, cảm ứng từ $B$. Xác định độ lớn và phương chiều của lực điện từ ($F_{đt} = B \cdot I \cdot L$) theo quy tắc bàn tay trái; hiện tượng cảm ứng điện từ Faraday, chiều sức điện động cảm ứng theo quy tắc bàn tay phải và hiện tượng tự cảm ($e_{tc}$).
  • Chương 3: Mạch điện xoay chiều (Trang 21 - 34): Định nghĩa dòng điện xoay chiều hình sin với các đại lượng biên độ $X_m$, tần số góc $\omega$, chu kỳ $T = 2\pi/\omega$, tần số $f = 50\text{ Hz}$ (chu kỳ $T = 0,02\text{ s}$, $\omega = 314\text{ rad/s}$), pha ban đầu $\psi$. Phân tích mạch xoay chiều chứa $R, L, C$ nối tiếp với tổng trở $Z = \sqrt{R^2 + (X_L - X_C)^2}$. Định nghĩa công suất tác dụng $P = UI\cos\varphi$, công suất phản kháng $Q = (X_L - X_C)I^2$, công suất biểu kiến $S = UI$. Trình bày phương pháp nâng cao hệ số công suất $\cos\varphi$ bằng tụ bù song song với công suất tụ $Q_C = -P(\tan\varphi_1 - \tan\varphi_2)$. Khảo sát hệ thống xoay chiều ba pha đối xứng ($e_A, e_B, e_C$ lệch nhau $120^\circ$), quan hệ giữa đại lượng dây và pha khi nối hình sao ($U_d = \sqrt{3}U_p$, $I_d = I_p$) và nối hình tam giác ($U_d = U_p$, $I_d = \sqrt{3}I_p$).
  • Chương 4: Vật liệu điện (Trang 35 - 45):
    • Vật liệu dẫn điện: Phân tích điện dẫn suất $\gamma$, điện trở suất $\rho$, hệ số nhiệt điện trở $\alpha_{\rho}$, cơ tính của Đồng ($\text{Cu}$, khối lượng riêng $8{,}90\text{ kg/dm}^3$, nhiệt độ nóng chảy $1083^\circ\text{C}$), hợp kim đồng thanh, đồng thau; Nhôm ($\text{Al}$, $2{,}7\text{ kg/dm}^3$, $657^\circ\text{C}$); Chì ($\text{Pb}$, $11{,}34\text{ kg/dm}^3$, $327^\circ\text{C}$).
    • Vật liệu cách điện: Cường độ điện trường đánh thủng; phân loại theo trạng thái (khí, lỏng, rắn), bản chất hóa học (vô cơ, hữu cơ), cấp chịu nhiệt (Y, A, E, B, F, H, C); tính hút ẩm ở điều kiện độ ẩm $98 - 100%$ và nhiệt độ $30 - 40^\circ\text{C}$; các vật liệu thể rắn (nhựa tự nhiên, sơn, cao su lưu hóa, giấy cách điện) và điện môi lỏng (Xôyôn, dầu Silic hữu cơ, dầu Flo hữu cơ, nhựa đường).
  • Chương 5: Dụng cụ và kỹ thuật đo điện (Trang 46 - 48): Cấu tạo, nguyên lý và phương pháp vận hành đồng hồ vạn năng hiển thị kim và vạn năng kế điện tử hiện số (LCD); kỹ thuật đo 4 đại lượng cơ bản: điện trở ($R$), điện áp một chiều (DCV), điện áp xoay chiều (ACV), cường độ dòng điện ($I$), kiểm tra thông mạch và kiểm tra bán dẫn (diode, transistor).
  • Chương 6, 7 & 8: Máy điện, Khí cụ và Điện tử công nghiệp (Trang 60 - 105): Cấu tạo và nguyên lý của máy biến áp, máy điện một chiều, máy phát và động cơ điện xoay chiều không đồng bộ; các khí cụ điều khiển (cầu dao, công tắc, nút ấn) và khí cụ bảo vệ (cầu chì, rơle nhiệt, aptomat); đặc tính linh kiện bán dẫn (diode, thyristor, transistor) và sơ đồ mạch nắn dòng chỉnh lưu một pha, ba pha.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống kiến thức dựa trên ba trục lý thuyết cơ sở:

  1. Hệ thống lý thuyết trường điện từ: Dựa trên các định luật cảm ứng điện từ Faraday, định luật cảm ứng Lenz, lực điện từ Ampère và hiện tượng tích lũy năng lượng từ trường trong điện cảm ($W_L = \frac{1}{2}Li^2$), năng lượng điện trường trong tụ điện ($W_C = \frac{1}{2}Cu_C^2$).
  2. Hệ thống nguyên lý phân tích mạch: Áp dụng định luật Ohm toàn phần và vi phân, hệ định luật Kirchhoff giải mạch phức tạp có nhiều nhánh, nút và mạch vòng; phương pháp biểu diễn số phức và đồ thị vectơ cho dòng điện xoay chiều hình sin.
  3. Cơ sở khoa học vật liệu kỹ thuật điện: Mối liên hệ giữa cấu trúc vùng năng lượng điện tử với tính dẫn điện, cơ chế phân cực và đánh thủng điện môi dưới tác động của điện áp cao, nhiệt độ và độ ẩm môi trường.

Kỹ năng phát triển

Thông qua nội dung giáo trình, người học được rèn luyện các nhóm kỹ năng chuyên môn:

  • Kỹ năng tính toán kỹ thuật: Tính toán phân tích các thông số mạch điện một chiều và xoay chiều; tính toán tổn hao điện áp trên đường dây; xác định điện dung tụ điện $C$ cần thiết để bù hệ số công suất $\cos\varphi$; tính toán các đại lượng dòng điện dây ($I_d$), dòng điện pha ($I_p$), điện áp dây ($U_d$), điện áp pha ($U_p$) trong lưới điện ba pha.
  • Kỹ năng phân tích và đọc bản vẽ: Phân tích sơ đồ nguyên lý và sơ đồ thay thế của mạch điện; nhận dạng các ký hiệu quy ước của khí cụ đóng cắt, thiết bị bảo vệ và linh kiện bán dẫn trên sơ đồ điều khiển máy móc cơ giới.
  • Kỹ năng thực hành nghề nghiệp: Sử dụng thành thạo đồng hồ VOM để kiểm tra thông mạch, dò tìm điểm đứt dây, kiểm tra rò điện; thao tác đấu dây nguồn và động cơ ba pha theo sơ đồ sao/tam giác; thực hiện quy trình nạp - xả bảo dưỡng bình ắc quy chì theo đúng tiêu chuẩn điện áp ($1{,}8\text{V} - 2{,}7\text{V}/\text{ngăn}$).

Phương pháp giảng dạy và học tập

Giáo trình định hình phương pháp sư phạm kết hợp chặt chẽ giữa giảng giải lý thuyết cơ bản và thực nghiệm ứng dụng. Nội dung được biên soạn theo hướng mở đầu bằng hiện tượng thực nghiệm vật lý, sau đó quy nạp thành định luật, công thức giải tích và chuyển tiếp ngay sang ví dụ áp dụng cụ thể.

[Hiện tượng vật lý / Thí nghiệm mở đầu]
                 ↓
[Quy nạp định luật / Xây dựng công thức]
                 ↓
[Ví dụ tính toán số liệu kỹ thuật]
                 ↓
[Bài tập thực hành xưởng / Đo kiểm VOM]
  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên đóng vai trò hướng dẫn mô hình hóa các hiện tượng vật lý sang dạng sơ đồ thay thế tương đương ($R, L, C, E, J$). Việc giảng dạy lý thuyết được gắn liền với tổ chức cho học sinh làm thí nghiệm và đi tham quan thực tế tại các công trường xây dựng, xưởng bảo dưỡng máy móc thi công đường bộ.
  • Hệ thống bài tập và ví dụ tính toán: Mỗi định luật và cấu trúc mạch đều đi kèm bài toán mẫu có lời giải chi tiết. Điển hình như: bài toán áp dụng định luật Kirchhoff xác định dòng điện các nhánh và điện áp nút (Hình 1.9); bài toán tính toán quan hệ $U_d, U_p, I_d, I_p$ của phụ tải đối xứng nối sao (Ví dụ 1, Trang 32); bài toán chuyển đổi điện áp và dòng điện mạch tải tam giác với nguồn sao (Ví dụ Trang 34).
  • Thực hành và đo lường (Practical exercises): Bố trí các bài thực hành đo lường bằng đồng hồ VOM (kim và số), hướng dẫn quy trình an toàn khi đo điện áp cao, kỹ thuật chọn thang đo phù hợp để tránh sụt áp hoặc hỏng thiết bị đo do nội trở thấp ($20\text{ k}\Omega/\text{V}$). Thực hành đấu nối mạch xoay chiều ba pha 3 dây và 4 dây.
  • Phương pháp đánh giá (Assessment methods): Kết hợp đánh giá định kỳ qua bài thi viết lý thuyết (kiểm tra khả năng tính toán thông số mạch, giải thích nguyên lý hoạt động của máy điện, khí cụ điện) và đánh giá kỹ năng thực hành thao tác (khả năng đo kiểm linh kiện, đấu nối tủ điện điều khiển, vận hành an toàn hệ thống cấp nguồn).
  • Hướng dẫn tự học (Self-study guidelines): Người học cần tự giải lại các bài tập tính toán mạch điện mẫu; tự lập bảng so sánh tính chất các loại vật liệu cách điện theo cấp nhiệt độ (Y, A, E, B, F, H, C); thực hành đọc sơ đồ vector để suy diễn góc lệch pha giữa dòng điện và điện áp.

Điểm nổi bật và cập nhật

Giáo trình có những đặc điểm kỹ thuật nổi bật phù hợp với yêu cầu thực tế của ngành xây dựng công trình giao thông:

Tiêu chí Nội dung cụ thể trong giáo trình
Cập nhật công nghệ đo kiểm Bổ sung hướng dẫn chi tiết về đồng hồ vạn năng điện tử hiện số (VOM kỹ thuật số màn hình tinh thể lỏng LCD), tính năng tự động chọn thang đo, chức năng kiểm tra thông mạch phát tín hiệu âm thanh và kiểm tra linh kiện bán dẫn.
Thích ứng điều kiện môi trường Phân tích sâu tác động của độ ẩm không khí vùng nhiệt đới ($98 - 100%$ ở $30 - 40^\circ\text{C}$) đối với điện trở bề mặt vật liệu cách điện; giới thiệu các điện môi lỏng tổng hợp chịu nhiệt cao như dầu Silic hữu cơ, Flo hữu cơ và cao su tổng hợp Butadien.
Gắn kết thực tế nghề nghiệp Tập trung vào các thiết bị thực tế của máy thi công nền - mặt đường: kết cấu và quy trình phóng/nạp ắc quy khởi động, máy phát điện đồng bộ ba pha, động cơ điện truyền động cơ giới.
Tối ưu hóa kinh tế - kỹ thuật Cung cấp công thức và sơ đồ nâng cao hệ số công suất $\cos\varphi$ thông qua việc lắp đặt tụ bù, giúp giảm tổn thất điện năng và sụt áp trên đường dây truyền tải công trường.

Nội dung giáo trình không đi vào lý thuyết thuần túy mà luôn quy chiếu về hiệu quả kinh tế và an toàn kỹ thuật: từ việc giải thích lý do không sử dụng sơ đồ truyền tải 3 pha 6 dây không liên hệ do tốn kém dây dẫn, đến việc chuyển đổi sang mạch 3 pha 3 dây và 4 dây liên hệ theo cấu hình sao - tam giác.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật công trình:

  • Học sinh, sinh viên:
    • Đang theo học hệ Trung cấp nghề và Cao đẳng nghề các ngành: Vận hành máy thi công nền đường, Vận hành máy thi công mặt đường, Máy xây dựng, Xây dựng cầu đường và Kỹ thuật công trình giao thông.
    • Sinh viên cần hoàn thành học phần này ở giai đoạn đầu của chương trình đào tạo để đủ điều kiện học tiếp các môn học/mô đun chuyên môn về truyền động thủy lực - khí nén, hệ thống điện máy công trình và vận hành máy thi công.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Người học cần có kiến thức cơ bản về Vật lý đại cương (phần Điện học và Từ học) và Toán học cơ sở (giải hệ phương trình đại số, lượng giác cơ bản, số phức và hình học vector).
  • Giảng viên chuyên ngành:
    • Sử dụng làm tài liệu giảng dạy chính thức cho mô đun Điện kỹ thuật.
    • Sử dụng làm cơ sở để biên soạn đề cương bài giảng, thiết kế hệ thống bài tập tính toán, xây dựng bảng kiểm đánh giá kỹ năng thực hành xưởng và lập kế hoạch cho học sinh tham quan công trình thực tế.
  • Cán bộ kỹ thuật và thợ vận hành tại hiện trường:
    • Làm tài liệu tra cứu nội bộ về đặc tính vật liệu dẫn điện/cách điện, bảng phân loại cấp chịu nhiệt, phương pháp sử dụng đồng hồ VOM và quy trình xử lý sự cố hệ thống điện trên máy thi công cơ giới.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề thuộc nhóm ngành Xây dựng công trình giao thông, cụ thể là nghề Vận hành máy thi công nền và Vận hành máy thi công mặt đường; đồng thời là tài liệu tham khảo cho kỹ thuật viên cơ giới công trường.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức Vật lý phổ thông về dòng điện, điện trường, từ trường và kiến thức Toán học về đại số tuyến tính, phương trình bậc nhất và các hàm lượng giác hình sin.

3. Điểm khác biệt của giáo trình này so với các giáo trình Điện kỹ thuật khác là gì?

Giáo trình lược bỏ các chứng minh giải tích phức tạp, tập trung vào mô hình hóa mạch thay thế thực dụng, phân tích sâu các thiết bị điện trên máy thi công (ắc quy chì, động cơ ba pha, máy phát điện đồng bộ) và bổ sung kiến thức về sự suy giảm của vật liệu cách điện trong điều kiện khí hậu nóng ẩm nhiệt đới.

4. Làm sao để tự học hiệu quả với tài liệu này?

Người học cần đọc kỹ phần giải thích hiện tượng vật lý, tự vẽ lại các đồ thị vector và sơ đồ thay thế tương đương, giải lại các bài tập tính toán mẫu ở Chương 1 và Chương 3, kết hợp quan sát thực tế kết cấu khí cụ đóng cắt và máy điện tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình được thiết kế đi kèm với các bài tập thí nghiệm mô phỏng hiện trường, quy trình thực hành đo kiểm đồng hồ VOM tại xưởng và các buổi tham quan thực tế hệ thống máy móc cơ giới do cơ sở đào tạo tổ chức.

Kết luận

Giáo trình Mô đun 07: Điện kỹ thuật của Trường Cao đẳng Giao thông Vận tải Trung ương I là tài liệu học thuật cơ sở có cấu trúc chặt chẽ, kết hợp hài hòa giữa lý thuyết mạch điện, khoa học vật liệu, kỹ thuật đo lường và máy điện công nghiệp. Giá trị cốt lõi của giáo trình thể hiện ở tính định hướng ứng dụng rõ ràng, chuẩn bị đầy đủ năng lực tính toán và kỹ năng thao tác điện an toàn cho học viên ngành vận hành máy thi công.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững định luật mạch tại Chương 1 - 3, tiếp cận kỹ thuật đo kiểm và vật liệu tại Chương 4 - 5, trước khi đi sâu vào vận hành máy điện và khí cụ điều khiển tại Chương 6 - 8. Để tối ưu hóa hiệu quả tiếp thu, người học nên kết hợp tra cứu các tiêu chuẩn kỹ thuật điện công nghiệp hiện hành và tài liệu hướng dẫn vận hành của các dòng máy thi công chuyên dụng.
