Giáo trình Cấu hình và quản trị thiết bị mạng Router Cisco - Dương Ngọc Việt

Giáo trình cung cấp kiến thức toàn diện về cấu hình và quản trị thiết bị mạng. Tìm hiểu các phương pháp thiết lập, vận hành và bảo mật hệ thống mạng hiệu quả.

• Tác giả: Dương Ngọc Việt
• Trường học: Trường Cao Đẳng Nghề Công Nghiệp Hà Nội
• Chuyên ngành: Quản trị mạng
• Đề tài: Cấu hình và quản trị thiết bị mạng
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về giáo trình cấu hình và quản trị thiết bị mạng

Giáo trình cấu hình và quản trị thiết bị mạng là tài liệu đào tạo nghề chuyên môn, được biên soạn theo mô đun tích hợp lý thuyết và thực hành. Giáo trình thuộc mô đun 34 trong chương trình dạy nghề Quản trị mạng, do Trường Cao đẳng nghề Công nghiệp Hà Nội phát triển năm 2012. Nội dung tập trung vào kiến thức về mạng WAN, thiết bị router và hệ điều hành Cisco IOS. Người học được trang bị kỹ năng cấu hình cơ bản, quản trị thiết bị mạng và xử lý sự cố. Giáo trình xây dựng trên cơ sở phân tích nghề, kết hợp kinh nghiệm thực tế với tài liệu tham khảo trong và ngoài nước. Phương pháp đào tạo theo hình thức mô phỏng giúp học viên nắm vững thao tác trước khi áp dụng vào hệ thống mạng thực tế. Giáo trình phục vụ đào tạo nguồn nhân lực kỹ thuật trực tiếp, đáp ứng nhu cầu xã hội về lĩnh vực công nghệ thông tin và quản trị mạng tại Việt Nam.

1.1. Mục tiêu đào tạo của giáo trình

Giáo trình hướng đến đào tạo kỹ năng nghề trực tiếp cho học viên trong lĩnh vực quản trị mạng. Mục tiêu chính bao gồm hiểu biết về mạng WAN, vai trò của router trong hệ thống mạng và cách sử dụng phần mềm Cisco IOS. Học viên được hướng dẫn thực hành cấu hình router, đặt tên, thiết lập mật mã và quản lý tập tin cấu hình. Phương pháp tích hợp lý thuyết với thực hành mô phỏng giúp rút ngắn thời gian đào tạo. Giáo trình cũng nhấn mạnh kỹ năng xử lý sự cố và lưu dự phòng cấu hình thiết bị.

1.2. Cấu trúc nội dung giáo trình

Giáo trình được chia thành nhiều bài học theo trình tự logic từ cơ bản đến nâng cao. Phần đầu giới thiệu về mạng WAN và router, bao gồm các loại kết nối LAN, WAN và cổng quản lý. Phần tiếp theo trình bày hệ điều hành Cisco IOS, các chế độ cấu hình và giao diện dòng lệnh CLI. Bài học về cấu hình router hướng dẫn đặt tên, mật mã và kiểm tra bằng lệnh show. Phần cuối tập trung vào quản lý tập tin cấu hình, lưu dự phòng lên TFTP server và lập hồ sơ thiết bị mạng.

II. Phân tích nội dung cốt lõi về cấu hình thiết bị mạng

Nội dung cốt lõi của giáo trình xoay quanh ba trụ cột kiến thức chính. Thứ nhất là hiểu biết về mạng WAN và vai trò của router trong việc kết nối các mạng khác nhau. Thứ hai là thành thạo hệ điều hành Cisco IOS, phần mềm điều khiển hoạt động của thiết bị mạng Cisco. Thứ ba là kỹ năng cấu hình thực tế bao gồm thiết lập tên router, mật mã bảo vệ và cấu hình các cổng giao tiếp. Giáo trình cũng đề cập đến đặc điểm vật lý của router, các loại kết nối ngoài và đèn LED báo hiệu. Kiến thức về quá trình khởi động router và thiết lập phiên kết nối qua HyperTerminal được trình bày chi tiết. Học viên cần nắm vững các phím trợ giúp trong CLI, cách gọi lại lệnh đã sử dụng và xử lý lỗi câu lệnh. Giáo trình nhấn mạnh tầm quan trọng của việc kiểm tra cấu hình bằng các lệnh show chuyên dụng.

2.1. Hệ điều hành Cisco IOS và cấu trúc lệnh

Cisco IOS là hệ điều hành chuyên dụng điều khiển hoạt động của thiết bị mạng Cisco. Tên IOS được quy ước chia thành ba phần: loại thiết bị, đặc tính phần mềm và định dạng lưu trữ. Mỗi phiên bản IOS phù hợp với từng loại thiết bị, dung lượng bộ nhớ và nhu cầu cụ thể. Mặc dù có nhiều phiên bản IOS khác nhau, cấu trúc lệnh cấu hình cơ bản vẫn giống nhau. Điều này cho phép kỹ năng xử lý sự cố có thể ứng dụng được trên nhiều loại sản phẩm Cisco khác nhau trong hệ thống mạng.

2.2. Các chế độ cấu hình và giao diện dòng lệnh

Router có nhiều chế độ cấu hình khác nhau, mỗi chế độ cho phép thực hiện các tác vụ riêng biệt. Giao diện dòng lệnh CLI là công cụ chính để tương tác với thiết bị mạng. Học viên cần nắm vững cách chuyển đổi giữa các chế độ cấu hình và sử dụng đúng lệnh trong từng ngữ cảnh. Giáo trình hướng dẫn chi tiết về các phím tắt, cách gọi lại lệnh và xử lý lỗi cú pháp. Kỹ năng sử dụng CLI thành thạo là nền tảng quan trọng để quản trị hệ thống mạng hiệu quả.

III. Phương pháp thực hành cấu hình và quản trị thiết bị mạng

Phương pháp đào tạo trong giáo trình áp dụng hình thức tích hợp lý thuyết và thực hành. Học viên bắt đầu với các bài thực hành mô phỏng để làm quen với thao tác trước khi thao tác trên thiết bị thật. Quá trình cấu hình router được hướng dẫn từng bước, từ kết nối cổng console đến thiết lập địa chỉ IP cho các cổng giao tiếp. Giáo trình trình bày cách đặt tên router sử dụng lệnh hostname và thiết lập mật mã bảo vệ bằng lệnh enable secret. Quản lý tập tin cấu hình là phần quan trọng, bao gồm sao chép, lưu dự phòng và khôi phục cấu hình. Công cụ TFTP server được sử dụng để lưu trữ tập tin cấu hình dự phòng. Học viên cũng được hướng dẫn lập bảng host để ánh xạ tên thiết bị với địa chỉ IP, tạo thuận lợi cho việc quản lý hệ thống mạng lớn.

3.1. Cấu hình cơ bản trên router

Quá trình cấu hình cơ bản trên router bao gồm nhiều bước tuần tự. Đầu tiên là kết nối vật lý qua cổng console sử dụng phần mềm HyperTerminal. Tiếp theo là đặt tên cho router bằng lệnh hostname trong chế độ cấu hình toàn cục. Thiết lập mật mã bảo vệ cho chế độ privileged và mật khẩu truy cập từ xa là bước quan trọng đảm bảo an ninh. Cấu hình địa chỉ IP cho các cổng serial và Ethernet cho phép router hoạt động trong mạng. Các lệnh show được sử dụng để kiểm tra và xác nhận cấu hình đã thực hiện.

3.2. Quản lý tập tin cấu hình và lưu dự phòng

Tập tin cấu hình quyết định hoạt động của thiết bị mạng, do đó việc quản lý và lưu dự phòng là rất cần thiết. Công việc quản lý bao gồm lập danh sách, so sánh cấu hình trên các thiết bị đang hoạt động. Sao chép tập tin cấu hình từ router sang TFTP server thực hiện bằng lệnh copy running-config tftp. Quá trình yêu cầu nhập địa chỉ IP của máy chủ và tên tập tin lưu trữ. Việc lưu dự phòng giúp khôi phục nhanh chóng khi có sự cố xảy ra. Lập hồ sơ đi kèm tập tin cấu hình giúp theo dõi và kiểm soát thay đổi trong hệ thống mạng.

IV. Ứng dụng thực tế và tầm quan trọng của giáo trình

Giáo trình cấu hình và quản trị thiết bị mạng có ứng dụng rộng rãi trong đào tạo nghề và thực tế công việc. Kiến thức về cấu hình router và quản trị mạng là nền tảng cho nhiều vị trí việc làm trong lĩnh vực công nghệ thông tin. Giáo trình được xây dựng trên cơ sở phân tích nghề, đảm bảo tính thực tiễn và đáp ứng nhu cầu thị trường lao động. Phương pháp đào tạo theo mô đun cho phép linh hoạt trong việc tổ chức khóa học và đánh giá năng lực học viên. Giáo trình cũng là tài liệu tham khảo hữu ích cho kỹ thuật viên mạng trong quá trình làm việc. Nội dung về Cisco IOS và cấu hình router có tính ứng dụng cao vì Cisco là nhà sản xuất thiết bị mạng hàng đầu thế giới. Kiểm soát việc lưu dự phòng cấu hình và quản lý tập tin giúp duy trì hệ thống mạng ổn định, giảm thiểu thời gian ngừng hoạt động khi gặp sự cố.

4.1. Vai trò trong đào tạo nghề quản trị mạng

Giáo trình đóng vai trò quan trọng trong việc chuẩn hóa nội dung đào tạo nghề quản trị mạng tại Việt Nam. Mô đun 34 cung cấp kiến thức chuyên môn cần thiết cho học viên trước khi bước vào thị trường việc làm. Phương pháp tích hợp lý thuyết và thực hành giúp học viên phát triển kỹ năng nghề một cách toàn diện. Giáo trình tham khảo nhiều tài liệu quốc tế, đảm bảo nội dung cập nhật và phù hợp với tiêu chuẩn ngành. Đây là cơ sở để các cơ sở dạy nghề triển khai chương trình đào tạo chất lượng.

4.2. Tính ứng dụng trong môi trường làm việc thực tế

Kiến thức từ giáo trình có thể áp dụng trực tiếp vào công việc quản trị mạng tại doanh nghiệp và tổ chức. Kỹ năng cấu hình router, quản lý IOS và lưu dự phòng cấu hình là yêu cầu cơ bản cho vị trí kỹ thuật viên mạng. Hiểu biết về mạng WAN và vai trò router giúp chuyên viên mạng thiết kế và triển khai hệ thống hiệu quả. Khả năng xử lý sự cố và khôi phục cấu hình từ bản sao lưu giúp giảm thiểu ảnh hưởng khi hệ thống gặp vấn đề. Giáo trình tạo nền tảng để học viên tiếp tục nâng cao kiến thức và đạt các chứng chỉ chuyên môn của Cisco.

Trích đoạn nội dung tài liệu

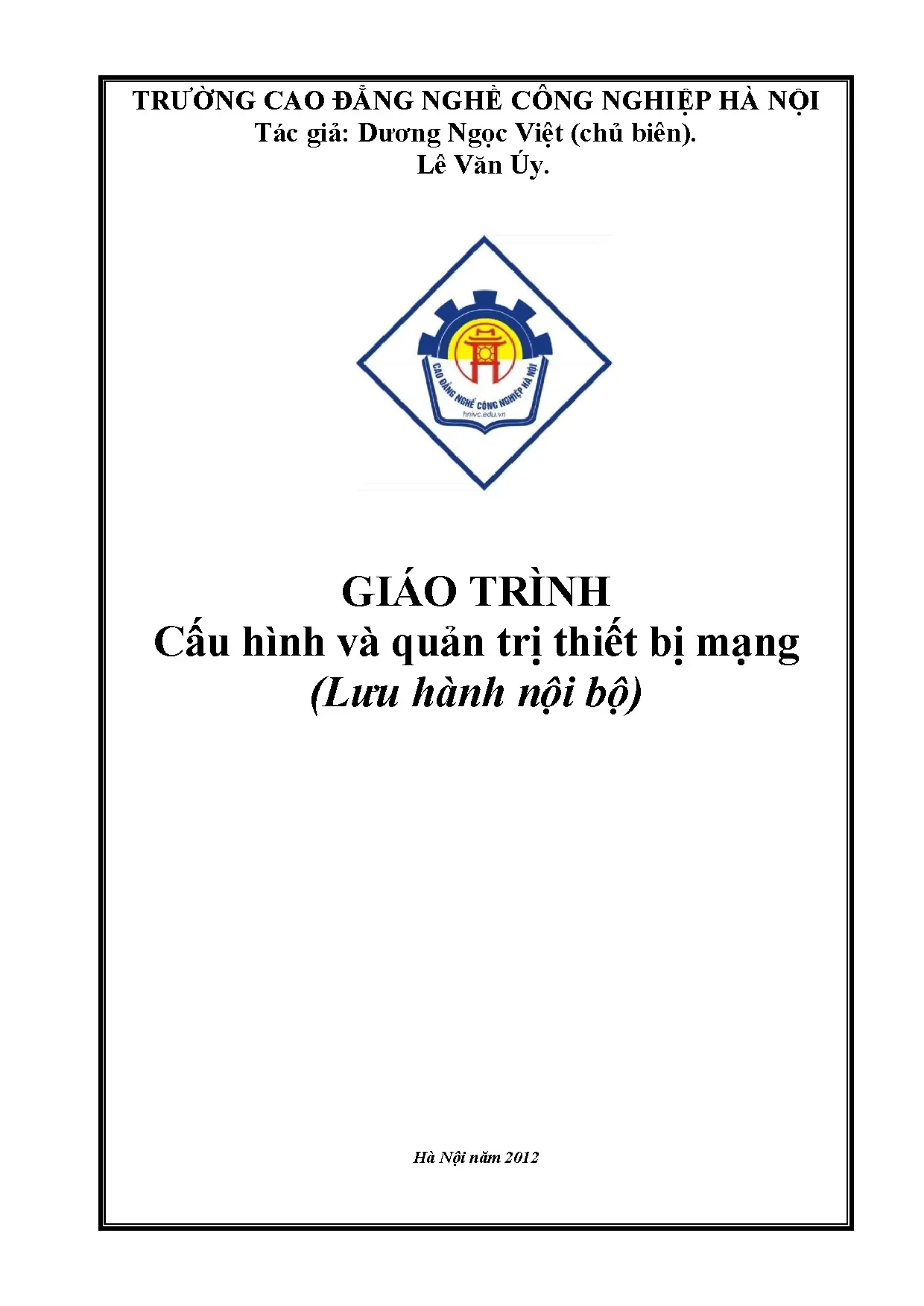

TRƯỜNG CAO ĐẲNG NGHỀ CÔNG NGHIỆP HÀ NỘI Tác giả: Dương Ngọc Việt (chủ biên). GIÁO TRÌNH Cấu hình và quản trị thiết bị mạng (Lưu hành nội bộ) Hà Nội năm 2012 Tuyên bố bản quyền Giáo trình này sử dụng làm tài liệu giảng dạy nội bộ trong trường cao đẳng nghề Công nghiệp Hà Nội Trường Cao đẳng nghề Công nghiệp Hà Nội không sử dụng và không cho phép bất kỳ cá nhân hay tổ chức nào sử dụng giáo trình này với mục đích kinh doanh. Mọi trích dẫn, sử dụng giáo trình này với mục đích khác hay ở nơi khác đều phải được sự đồng ý bằng văn bản của trường Cao đẳng nghề Công nghiệp Hà Nội LỜI GIỚI THIỆU Trong những năm qua, dạy nghề đã có những bước tiến vượt bậc cả về số lượng và chất lượng, nhằm thực hiện nhiệm vụ đào tạo nguồn nhân lực kỹ thuật trực tiếp đáp ứng nhu cầu xã hội. Cùng với sự phát triển của khoa học công nghệ trên thế giới, lĩnh vực Công nghệ thông tin nói chung và ngành Quản trị mạng ở Việt Nam nói riêng đã có những bước phát triển đáng kể.

Chương trình dạy nghề Quản trị mạng đã được xây dựng trên cơ sở phân tích nghề, phần kỹ năng nghề được kết cấu theo các môđun. Để tạo điều kiện thuận lợi cho các cơ sở dạy nghề trong quá trình thực hiện, việc biên soạn giáo trình theo các môđun đào tạo nghề là cấp thiết hiện nay. Mô đun 34: Cấu hình và quản trị thiết bị mạng là mô đun đào tạo chuyên môn nghề được biên soạn theo hình thức tích hợp lý thuyết và thực hành. Trong quá trình thực hiện, nhóm biên soạn đã tham khảo nhiều tài liệu Quản trị mạng trong và ngoài nước, kết hợp với kinh nghiệm trong thực tế.

Mặc dầu có rất nhiều cố gắng, nhưng không tránh khỏi những khiếm khuyết, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn. Xin chân thành cảm ơn… Tháng 02 năm 2012 MỤC LỤC TUYÊN BỐ BẢN QUYỀN. Error! Bookmark not defined. LỜI GIỚI THIỆU.

2 BÀI 1: WAN VÀ ROUTER. Giới thiệu về WAN. Giới thiệu về router trong mạng WAN. Router LAN và WAN.

Vai trò của router trong mạng WAN. Các bài thực hành mô phỏng. Các thành phần bên trong router. Đặc điểm vật lý của router.

Các loại kết nối ngoài của router. Kết nối vào cổng quản lý trên router. Thiết lập kết nối và cổng console. Thực hiện kết nối với cổng LAN.

Thực hiện kết nối với cổng WAN. 19 BÀI 2: GIỚI THIỆU VỀ ROUTER. Giới thiệu hệ điều hành IOS. Mục đích của phần mềm Cisco IOS.

Giao diện người dùng của router. Các chế độ cấu hình router. Các đặc điểm của phần mèm Cisco IOS. Hoạt động của phầm mềm Cisco IOS.

Bắt đầu với router. Khởi động router. Đèn LED báo hiệu trên router. Khảo sát quá trình khởi động của router.

Thiết lập phiên kết nối bằng HyperTerminal. Truy cập vào router. Phím trợ giúp trong router CLI. Mở rộng thêm về cách viết câu lệnh.

Gọi lại các lệnh đã sử dụng. Xử lý lỗi câu lệnh. Lệnh show version. 37 BÀI 3: CẤU HÌNH ROUTER.

Cấu hình router. Chế độ giao tiếp dòng lệnh CLI. Đặt tên cho router. Đặt mật mã cho router.

Kiểm tra bằng các lệnh show. Cấu hình cổng serial. Thực hiện việc thêm bớt, dịch chuyển và thay đổi tập tin cấu hình. Cấu hình cổng Ethernet.

Hoàn chỉnh cấu hình router. Tầm quan trọng của việc chuẩn hoá tập tin cấu hình. Câu chú thích cho các cổng giao tiếp. Cấu hình chú thích cho các cổng giao tiếp.

Thông điệp đăng nhập. Cấu hình thông điệp đăng nhập (MOTD). Phân giải tên máy. Cấu hình bảng host.

Lập hồ sơ và lưu dự phòng tập tin cấu hình. Cắt, dán và chỉnh sửa tập tin cấu hình. 48 Bài tập và sản phẩm thực hành bài 34. 51 BÀI 4: CẬP NHẬT THÔNG TIN TỪ CÁC THIẾT BỊ KHÁC.

Kết nối và khám phá các thiết bị lân cận. Giới thiệu về CDP. Thông tin thu nhận được từ CDP. Chạy CDP, kiểm tra và ghi nhận các thông tin CDP.

Xây dựng bản đồ mạng. Xử lý sự cố của CDP. Thu thập thông tin về các thiết bị ở xa. Thiết lập và kiểm tra kết nối Telnet.

Ngắt, tạm ngưng phiên Telnet. Mở rộng thêm về hoạt động Telnet. Các lệnh kiểm tra kết nối khác. Xử lý sự cố về địa chỉ IP.

65 Bài tập và sản phẩm thực hành bài 34. 66 BÀI 5: QUẢN LÝ PHẦN MỀM CISCO IOS. Khảo sát và kiểm tra quá trình khởi động router. Các giai đoạn khởi động router khi bắt đầu bật điện.

Thiết bị Cisco tìm và tải như thế nào. Sử dụng lệnh boot system. Quản lý tập tin hệ thống Cisco. Khái quát về tập tin hệ thống Cisco.

Quy ước tên IOS. Quản lý tập tin cấu hình bằng TFTP. Quản lý tập tin cấu hình bằng cách cắt - dán. Quản lý Cisco IOS bằng TFTP.

Quản lý IOS băng Xmodem. Biến môi trường. Kiểm tra tập tin hệ thống. 83 Bài tập và sản phẩm thực hành bài 34.

84 BÀI 6: ĐỊNH TUYẾN VÀ CÁC GIAO THỨC ĐỊNH TUYẾN. Giới thiệu về định tuyến tĩnh. Giới thiệu về định tuyến tĩnh. Hoạt động của định tuyến tĩnh.

Cấu hình đường cố định. Cấu hình đường mặc định cho router chuyển gói đi. Kiểm tra cấu hình đường cố định. 91 2 Tổng quan về định tuyến động.

Giới thiệu về giao thức định tuyến động. Phân loại các giao thức định tuyến. Đặc điểm của giao thức định tuyến theo trạng thái đường liên kết. Tổng quát về giao thức định tuyến.

Quyết định chọn đường đi. Cấu hình định tuyến. Các giao thức định tuyến. Hệ tự quản, IGP và EGP.

Vectơ khoảng cách. Trạng thái đường liên kết. 103 Bài tập và sản phẩm thực hành bài 34. 105 BÀI 7: GIAO THỨC ĐỊNH TUYẾN THEO VECTƠ KHOẢNG CÁCH.

Định tuyến theo vectơ khoảng cách. Cập nhật thông tin định tuyến. Lỗi định tuyến lặp. Định nghĩa giá trị tối đa.

Tránh định tuyến lặp vòng bằng split horizone. Tránh định tuyến lặp vòng bằng cơ chế cập nhật tức thời. Tránh lặp vòng với thời gian holddown. Tiến trình của RIP.

Cấu hình RIP. Sử dụng lệnh ip classless. Những vấn đề thường gặp khi cấu hình RIP. Kiểm tra cấu hình RIP.

Xử lý sư cố về hoạt động cập nhật của RIP. Ngăn không cho router gửi thông tin định tuyến ra một cổng giao tiếp. Chia tải với RIP. Chia tải cho nhiều đường.

Giới thiệu giao thức định tuyến EIGRP. Tìm hiểu giao thức định tuyến EIGRP. Các khái niệm và thuật ngữ của EIGRP. Các đặc điểm EIGRP.

Các kỹ thuật của EIGRP. Cấu trúc dữ liêu của EIGRP. Thuật toán EIGRP. Cấu hình cơ bản và kiểm tra cấu hình EIGPR.

Cấu hình EIGRP cơ bản. Kiểm tra cấu hình EIGRP. Các tính năng nâng cao của EIGRP. Route Summarization – tổng hợp tuyến đường.

Load Balancing – Cân bằng tải. 144 Bài tập và sản phẩm thực hành bài 34. 146 BÀI 8: THÔNG ĐIỆP ĐIỀU KHIỂN VÀ BÁO LỖI CỦA TCP/IP. Tổng quát về thông điệp báo lỗi của TCP/IP.

Giao thức thông điệp điều khiển Interne (ICMP). Thông báo lỗi và khắc phục lỗi. Truyền thông điệp ICMP. Mạng không đến được.

Sử dụng lệnh ping để kiểm tra xem địa chỉ đích có đến được không. Phát hiện đường dài quá giới hạn. Thông điệp echo. Thông điệp “Destination Unreachable”.

Thông báo các loại lỗi khác. Thông điệp điều khiển của TCP/IP. Giới thiệu về thông điệp điều khiển. Thông điệp ICMP redirect/change request.

Đồng bộ đồng hồ và ước tính thời gian truyền dữ liệu. Thông điệp Information request và reply. Thông điệp Address Mask. Thông điệp của router.

Thông điệp Router solicitation. Thông điệp báo nghẽn và điều khiển luồng dữ liệu. 159 TÀI LIỆU THAM KHẢO. 161 MÔ ĐUN CẤU HÌNH VÀ QUẢN TRỊ THIẾT BỊ MẠNG Mã mô đun: MĐ 34 I.VỊ TRÍ, TÍNH CHẤT, Ý NGHĨA VÀ VAI TRÒ CỦA MÔ ĐUN - Vị trí: Mô đun được bố trí sau khi sinh viên học xong môn, mô đun: Mạng máy tính và Quản trị mạng 1.

- Tính chất: Là mô đun chuyên nghành bắt buộc. - Ý nghĩa: Đây là mô đun đào tạo chuyên môn nghề, cung cấp cho sinh viên các kỹ năng cơ bản nhất của nghề Quản trị mạng. MỤC TIÊU MÔ ĐUN: - Giải thích sự khác nhau giữa LAN và WAN; - Xác định được các thành phần bên trong Router; - Chuyển đổi giữa các chế độ cấu hình router; - Thiết lập kết nối bằng HyperTerminal vào router; - Sử dụng tính năng trợ giúp trong giao tiếp bằng dòng lệnh; - Nắm được nơi nào mà router lưu các loại tập tin khác nhau; - Phân biệt các loại giao thức định tuyến; - Sử dụng được các lệnh định tuyến cho router. - Bố trí làm việc khoa học đảm bảo an toàn cho người và phương tiện học tập.

NỘI DUNG MÔ ĐUN: 1. Nội dung tổng quát và phân phối thời gian : Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm Tra* TT số thuyết hành 1 WAN và Router 3 3 2 Giới thiệu về Router 3 3 3 Cấu hình Router 18 4 13 1 4 Cập nhật thông tin từ các thiết 11 3 7 1 bị khác 5 Quản lý phần mềm IOS 13 3 9 1 6 Định tuyến và các giao thức 17 5 12 định tuyến 7 Giao thức định tuyến theo 21 6 15 Vector khoảng cách 8 Thông điệp điều khiển và báo 4 3 1 lỗi của TCP/IP Cộng 90 30 56 4 BÀI 1: WAN VÀ ROUTER Mà bài: MĐ34-01 Giới thiệu: Mạng diện rộng (WAN) là mạng truyền dữ liệu qua những vùng địa lý rất lớn. WAN có nhiều đặc điểm quan trọng khác với LAN. Trong chương này, trước tiên các bạn sẽ có một cái nhìn tổng thể về các kỹ thuật và các giao thức của mạng WAN.

Đồng thời trong chương này cũng sẽ giải thích những đặc điểm giống nhau và khác nhau giữa LAN và WAN. Bên cạnh đó, kiến thức về các thành phần vật lý của router cũng rất quan trọng. Kiến thức này sẽ là nền tảng cho các kỹ năng và kiến thức khác khi bạn cấu hình router và quản trị mạng định tuyến.
