THÔNG TIN THƯ MỤC VÀ NỘI DUNG GIÁO TRÌNH BẢO TRÌ MÁY ĐIỆN

Tổng quan về giáo trình (250-300 từ)

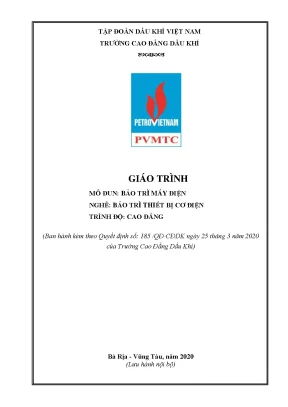

Giáo trình mô đun Bảo trì máy điện (Mã mô đun: KTĐ19MĐ5) là tài liệu học tập và giảng dạy chính thức thuộc chương trình đào tạo nghề Bảo trì thiết bị cơ điện ở trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 185/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) tại Bà Rịa - Vũng Tàu, do nhóm tác giả gồm Phạm Văn Cấp (Chủ biên), Dương Tiến Trung và Nguyễn Xuân Thịnh biên soạn. Trong cấu trúc chương trình đào tạo 80 tín chỉ (1905 giờ), mô đun này có khối lượng 4 tín chỉ với tổng thời lượng thực hiện là 90 giờ, phân bổ thành 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 04 giờ kiểm tra đánh giá.

Mục tiêu học tập của giáo trình được xác định rõ ràng trên ba phương diện:

  • Kiến thức: Người học nêu được công dụng, kết cấu, nguyên lý hoạt động của các loại máy điện tĩnh và máy điện quay; đồng thời trình bày chính xác quy trình kỹ thuật sửa chữa, bảo dưỡng máy biến áp và động cơ điện.
  • Kỹ năng: Người học lựa chọn và sử dụng thành thạo trang bị bảo hộ lao động, dụng cụ tháo lắp cơ điện, thiết bị nâng hạ; thực hiện đầy đủ các bước kiểm tra, quấn dây, tẩm sấy cách điện và vận hành chạy thử máy điện đúng tiêu chuẩn kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Hình thành tính cẩn thận, tỉ mỉ, chấp hành nghiêm ngặt quy chuẩn an toàn điện và an toàn vệ sinh công nghiệp.

Về mặt cấu trúc, giáo trình mang tính chất tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp, sắp xếp logic qua 6 bài học: từ thiết bị biến đổi năng lượng điện tĩnh (Bài 1: Máy biến áp) đến động cơ xoay chiều ba pha và một pha (Bài 2 đến Bài 6).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 6 bài chuyên đề được phân bổ tuần tự theo quy trình bảo trì, sửa chữa và chế tạo lại cuộn dây máy điện:

  • Bài 1: Bảo dưỡng và sửa chữa máy biến áp (15 giờ: 6 LT, 8 TH, 1 KT): Hướng dẫn phương pháp kiểm tra phát hiện hư hỏng (chập mạch, chạm vỏ, hở mạch, đứt dây, phát nóng, kêu ồn); quy trình tính toán thiết kế máy biến áp một pha cách ly công suất 240VA và 500VA (điện áp 220V/100V hoặc 220V/24V); kỹ thuật làm nòng giấy cách điện (giấy presspahn), đóng khuôn gỗ, quấn cuộn sơ cấp - thứ cấp, kiểm tra độ cách điện bằng megohmmeter và đo dòng không tải ($I_0 \le 10% I_{1đm}$).
  • Bài 2: Sửa chữa động cơ ba pha (15 giờ: 6 LT, 8 TH, 1 KT): Phân loại các dạng dây quấn (sin đồng tâm, đồng khuôn 2 lớp, đồng khuôn phân tán móc xích); trình tự 7 bước xây dựng sơ đồ khai triển dây quấn một lớp cho stato ($Z=36, 2p=4$); phương pháp phân tích nguyên nhân hư hỏng do quá tải nhiệt, mất pha (phase loss/phase failure), hỏng lớp men emay cách điện khi thao tác cơ khí.
  • Bài 3: Tháo lắp - bảo dưỡng kiểm tra động cơ điện (15 giờ: 3 LT, 11 TH, 1 KT): Quy trình 6 bước tháo lắp động cơ ba pha công suất 4,5kW; kỹ thuật ghi chép tình trạng máy, đánh dấu cơ khí, sử dụng vam chuyên dụng tháo puli/bánh đai, phương pháp gia nhiệt cổ trục kết hợp quấn vải amiăng làm mát, kỹ thuật tháo nắp chắn mỡ bằng cờ lê.
  • Bài 4: Lấy mẫu bộ dây Stato (15 giờ: 4 LT, 11 TH): Quy trình tháo dỡ bộ dây cũ khỏi rãnh stato động cơ không đồng bộ, đo đạc đường kính dây đồng bọc men và lập dưỡng lấy kích thước mẫu bối dây.
  • Bài 5: Các hiện tượng hư hỏng, nguyên nhân và biện pháp khắc phục (15 giờ: 6 LT, 9 TH): Khảo sát tổng hợp các sự cố phần điện (ngắn mạch cuộn dây, phóng điện bề mặt, rò điện ra vỏ) và phần cơ khí; đề xuất quy trình cô lập lỗi và khắc phục tương ứng.
  • Bài 6: Quấn dây động cơ (15 giờ: 3 LT, 11 TH, 1 KT): Thực hành đo cắt phim cách điện, lót rãnh stato, quấn dây trên máy quấn tỷ lệ 1:1, hạ bối dây vào rãnh stato động cơ 0,2kW (0,25HP, 220/380V, $Z=24, 2p=4$), đấu dây cực giả $A-X$, nắn định hình đầu bối dây, chạy thử không tải và thực hiện quy trình tẩm sấy vecni cách điện.
+-----------------------------------------------------------------------------------+
|               TIẾN TRÌNH PHÁT TRIỂN KIẾN THỨC VÀ KỸ NĂNG (BÀI 1 - 6)              |
+-----------------------------------------------------------------------------------+
| [Bài 1: MBA] -> [Bài 2: Sơ đồ dây quấn] -> [Bài 3: Tháo lắp cơ khí]               |
|      |                                            |                               |
| [Bài 6: Quấn dây & Sấy tẩm] <- [Bài 5: Sự cố] <- [Bài 4: Lấy mẫu bối dây]         |
+-----------------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý và công thức tính toán kỹ thuật điện thực nghiệm:

  • Công thức tính toán máy biến áp: Tiết diện tính toán lõi thép $A_t = 1,423 \cdot K \cdot \sqrt{S / B_m}$, hệ số ép chặt lá thép $K_f = 0,8 \div 0,95$, số vòng dây trên một volt $N/V = F / S$ (với hệ số từ thẩm $F = 36 \div 50$), đường kính dây dẫn $d = 1,13 \cdot \sqrt{I / J}$ (mật độ dòng điện $J = 3 \div 6 , \text{A/mm}^2$), và hệ số lấp đầy cửa sổ từ $K_{lđ} = 0,4 \div 0,46$.
  • Nguyên lý dây quấn máy điện xoay chiều: Công thức bước cực từ $\tau = Z / 2p$, bước quấn dây $y = \tau$ (bước đủ) hoặc $y = 2/3\tau$ (bước ngắn), góc lệch pha rãnh $\alpha = (180^\circ \cdot p) / Z$, cách phân bố rãnh cuộn chạy $q_C$ và cuộn đề $q_Đ$.
  • Tiêu chuẩn an toàn và cách điện: Tiêu chuẩn điện trở cách điện của máy biến áp và động cơ hạ thế dưới 380V phải đạt trên $10,\text{M}\Omega$ (đo bằng megohmmeter).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng máy quấn dây có bộ đếm số vòng; hàn thiếc mối nối dây; cắt gấp giấy presspahn, ống gaine cách điện; phủ sơn và sấy cuộn dây theo dải nhiệt độ tiêu chuẩn (sấy ẩm 70–90°C, sấy định hình vecni 110–140°C).
  • Kỹ năng phân tích (Analytical skills): Chẩn đoán nguyên nhân động cơ phát nóng, rung giật, lệch dòng giữa các pha hoặc mất pha; đọc và lập bản vẽ sơ đồ khai triển dây quấn stato.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành dụng cụ đo lường (đồng hồ vạn năng VOM, megohmmeter, ampe kìm); tháo lắp puli và nắp máy bằng vam cơ khí bảo đảm an toàn cơ - điện.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm chủ đạo của giáo trình là phương pháp dạy học tích hợp, kết hợp giữa thuyết trình nêu vấn đề, phân tích sơ đồ và phương pháp 4 bước trong đào tạo nghề (Chuẩn bị – Giáo viên làm mẫu – Học sinh làm thử – Học sinh thực hành độc lập). Do tính chất mô đun có tỷ trọng thực hành cao (58 giờ thực hành trên tổng số 90 giờ, chiếm 64,4%), thời lượng trên lớp ưu tiên tối đa cho việc rèn luyện thao tác tay nghề tại xưởng máy điện.

Tài liệu thiết kế các bài tập thực hành gắn với đối tượng thiết bị cụ thể:

  1. Thực hành quấn mới máy biến áp cách ly 1 pha 240VA (điện áp 220V/24V) và 500VA (220V/100V) sử dụng tôn silic lá thép chữ E-I dầy 0,5mm.
  2. Lập quy trình công nghệ và thực hành lồng dây quấn stato động cơ không đồng bộ ba pha rôto lồng sóc 0,2kW ($Z=24, 2p=4$).
  3. Thực hành tháo lắp, bảo dưỡng động cơ công nghiệp ba pha công suất 4,5kW.

Quy chế kiểm tra và đánh giá học phần được quy định rõ:

  • Đánh giá thường xuyên: 01 bài kiểm tra hỏi miệng hoặc viết dưới 30 phút trong quá trình học.
  • Đánh giá định kỳ: Gồm 04 bài kiểm tra:
    • 02 bài kiểm tra lý thuyết (thời gian 45–60 phút) đánh giá kiến thức Bài 1 và Bài 2.
    • 02 bài kiểm tra thực hành (thời gian 60–120 phút) đánh giá kỹ năng tháo lắp và quấn dây ở Bài 3 và Bài 6.
  • Thi kết thúc mô đun: Kết hợp thi lý thuyết (trắc nghiệm/vấn đáp, 45–60 phút) và thi thực hành tay nghề (thực hiện trên máy điện/bài tập lớn, 60–120 phút).

Về phía người học, tài liệu hướng dẫn sinh viên phải nghiên cứu trước lý thuyết từng bài, chuẩn bị bảng vẽ sơ đồ đấu nối và hoàn thành hệ thống 10 câu hỏi củng cố cùng bài tập tính toán cuối mỗi chương trước khi tham gia buổi thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình được biên soạn và chuẩn hóa theo chương trình đào tạo nghề Bảo trì thiết bị cơ điện ban hành năm 2020 của Trường Cao đẳng Dầu khí, cập nhật các yêu cầu thực tế trong công tác bảo trì thiết bị tại các nhà xưởng công nghiệp.

Tài liệu phản ánh cụ thể đặc tính vật tư, vật liệu kỹ thuật điện đang lưu hành trên thị trường Việt Nam:

  • Cung cấp bảng tra hệ số hở từ thông $K$ và hệ số hiệu suất $\eta$ của các loại thép silic dầy 0,35–0,5mm (như tôn lá chữ E với $K=0,9$, $\eta=0,82 \div 0,84$).
  • Cập nhật định mức mật độ dòng điện tải trên dây đồng tráng men ($J = 3,\text{A/mm}^2$) và bảng lựa chọn cỡ dây điện từ tiêu chuẩn đường kính 0,65mm, 0,7mm, 0,9mm, 1,2mm, 1,3mm, 2,0mm.

Giáo trình tích hợp các tình huống xử lý sự cố thiết bị cơ điện trong sản xuất:

  • Nhận diện và phân tích tác hại của các hiện tượng: mất pha (phase loss/phase failure), sụt áp nguồn lưới dẫn đến quá tải dòng điện, nhiệt độ môi trường cao làm giảm từ tính và thoái hóa mỡ bôi trơn ổ bi.
  • Chỉ dẫn chi tiết các khuyết tật thao tác gây chập vòng dây thường xảy ra trong xưởng: rạn men do lực kéo quấn dây quá lớn, xước lớp sơn emay do nêm đóng rãnh bằng búa cao su sai lực, rãnh chật làm đè ép vòng dây, và hiện tượng rơi vãi xỉ thiếc hàn trong quá trình đấu nối tổ bối dây.

Tài liệu được kế thừa và chọn lọc từ các nguồn giáo trình chuẩn mực như: Công nghệ chế tạo máy điện và máy biến áp (Nguyễn Đức Sĩ, NXB Giáo dục, 1995), Máy điện 1 (Vũ Gia Hanh cùng nhóm tác giả NXB Khoa học và Kỹ thuật), và tài liệu dự án VTEP của Tổng cục Dạy nghề (2003).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đào tạo: Tài liệu được thiết kế trực tiếp cho sinh viên hệ Cao đẳng ngành nghề Bảo trì thiết bị cơ điện, tham gia học phần mô đun Bảo trì máy điện (KTĐ19MĐ5) thuộc khối kiến thức chuyên môn nghề (nhóm II.2).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Để tiếp thu hiệu quả nội dung mô đun, người học cần hoàn thành các môn học/mô đun cơ sở trong chương trình khung, bao gồm:
    • An toàn vệ sinh lao động (Mã HP: ATMT19MH01) và An toàn điện (KTĐ19MH1).
    • Điện kỹ thuật cơ bản (KTĐ19MH11).
    • Vẽ kỹ thuật 1 (CK19MH01).
    • Đo lường điện (KTĐ19MĐ14) và Khí cụ điện (KTĐ19MĐ16).
    • Gia công nguội cơ bản (TBCĐ19MĐ03) và Thực tập điện cơ bản 1 (KTĐ19MĐ50).
  • Giảng viên chuyên ngành: Sử dụng giáo trình để biên soạn giáo án tích hợp, thiết kế phiếu hướng dẫn thực hành (phiếu công nghệ), xây dựng bảng tiêu chí đánh giá kỹ năng tay nghề và thiết lập ngân hàng đề kiểm tra định kỳ, đề thi kết thúc mô đun.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên tại các tổ bảo trì cơ điện, thợ quấn dây máy điện làm tài liệu tra cứu các công thức tính toán lõi từ biến áp và sơ đồ trải dây quấn stato động cơ không đồng bộ.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phục vụ sinh viên trình độ Cao đẳng nghề Bảo trì thiết bị cơ điện, giảng viên giảng dạy mô đun chuyên ngành điện máy móc, và kỹ thuật viên bảo dưỡng cơ điện tại các doanh nghiệp.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải nắm vững kiến thức về an toàn điện, phương pháp đo lường điện (sử dụng VOM, megohmmeter), lý thuyết điện kỹ thuật cơ bản và thao tác nguội cơ khí cơ bản trước khi học mô đun này.

3. Điểm khác biệt với giáo trình khác?

Tài liệu định hướng thực hành nghề nghiệp chuyên sâu với tỷ lệ thực hành chiếm 64,4% (58/90 giờ). Nội dung đi trực diện vào bảng hướng dẫn quy trình công nghệ từng bước (tháo lắp máy, chế tạo khuôn, lót cách điện, quấn dây, tẩm sấy) và các công thức tính toán vật tư thực nghiệm phù hợp với thị trường Việt Nam.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc lý thuyết tính toán (tiết diện lõi từ, số vòng dây, đường kính dây dẫn), tự giải các bài tập trắc nghiệm và tự luận ở cuối mỗi bài, vẽ sơ đồ trải dây trước khi tiến hành các thao tác trên thiết bị thật tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm danh mục bản vẽ sơ đồ khai triển dây quấn, danh mục thiết bị xưởng thực hành, biểu mẫu đánh giá thực hành và danh mục 6 tài liệu tham khảo chính thống từ NXB Giáo dục, NXB Khoa học và Kỹ thuật cùng Dự án Giáo dục kỹ thuật và Dạy nghề (VTEP).

Kết luận (150 từ)

Giáo trình Bảo trì máy điện (KTĐ19MĐ5) của Trường Cao đẳng Dầu khí hệ thống hóa toàn bộ kiến thức kỹ thuật và kỹ năng thực hành phục vụ công tác sửa chữa, bảo dưỡng máy biến áp và động cơ điện xoay chiều. Giá trị cốt lõi của tài liệu nằm ở tính chuẩn hóa về quy trình công nghệ, số liệu tính toán bám sát thực tế sản xuất và quy cách đánh giá năng lực nghề nghiệp chặt chẽ.

Lộ trình học tập khuyến nghị được triển khai tuần tự theo 6 bước: từ tính toán, kiểm tra máy biến áp (Bài 1); phân tích sơ đồ dây quấn (Bài 2); thực hiện tháo lắp bảo dưỡng cơ khí (Bài 3); lấy mẫu kích thước bối dây (Bài 4); phân tích chẩn đoán sự cố (Bài 5); đến thi công quấn dây, tẩm sấy vecni hoàn thiện (Bài 6). Tài liệu liên kết chặt chẽ với các nguồn tham khảo chuyên ngành máy điện chuẩn mực, tạo thành nền tảng chuyên môn cho người học trong lĩnh vực cơ điện công nghiệp.
