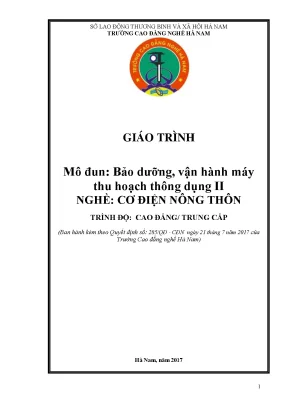

GIÁO TRÌNH MÔ ĐUN 34: BẢO DƯỠNG, VẬN HÀNH MÁY THU HOẠCH THÔNG DỤNG II

Tổng quan về giáo trình (250-300 từ)

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình "Bảo dưỡng, vận hành máy thu hoạch thông dụng II" (Mã số mô đun: MĐ 34) là tài liệu đào tạo chuyên môn thuộc chương trình khung nghề Cơ điện nông thôn, trình độ Cao đẳng và Trung cấp. Giáo trình được ban hành kèm theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam. Trong tiến trình đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở (Chính trị, Tin học, Ngoại ngữ, Cơ kỹ thuật, Điện kỹ thuật, Vật liệu kỹ thuật, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, AutoCad, An toàn lao động) và các mô đun kỹ thuật chuyên ngành máy kéo (Động cơ đốt trong, Hệ thống nhiên liệu, Hệ thống điện, Hệ thống truyền lực, Hệ thống di chuyển, Hệ thống điều khiển, Hệ thống nâng hạ thủy lực, Máy canh tác chuyên dụng).
  • Mục tiêu học tập:
    • Trình bày cấu tạo, thông số hình học và nguyên lý hoạt động của các cụm chi tiết trên máy gặt đập liên hoàn và máy thu hoạch ngô.
    • Vận hành máy thu hoạch đúng quy trình công nghệ, bảo đảm các chỉ tiêu kinh tế - kỹ thuật (năng suất, tỷ lệ hao hụt hạt $\le 2%$, độ sạch hạt $96 - 98%$).
    • Thực hiện quy trình kiểm tra, bảo dưỡng định kỳ và sửa chữa các sai hỏng cơ học thông thường trên thiết bị.
    • Tuân thủ quy định về an toàn lao động và vệ sinh công nghiệp trong môi trường nông nghiệp.
  • Cấu trúc và cách tiếp cận: Giáo trình gồm 2 bài học chính: Bài 1 về máy gặt đập liên hoàn (trang 5–44) và Bài 2 về máy thu hoạch ngô (trang 45–50+). Mỗi bài học được thiết kế theo cấu trúc tích hợp 2 phần: Phần một cung cấp cơ sở lý thuyết và thông số tính toán; Phần hai hướng dẫn trình tự thao tác, quy trình vận hành và phương pháp căn chỉnh kỹ thuật trên thiết bị thực tế.
  • Điểm đặc sắc của giáo trình: Nội dung kết hợp phân tích lý thuyết động học máy nông nghiệp với việc khảo cứu trực tiếp các mẫu máy đang vận hành trên đồng ruộng Việt Nam, từ các dòng máy nghiên cứu của Viện Cơ điện Nông nghiệp & Công nghệ sau thu hoạch đến các mẫu máy tự chế của các cơ sở cơ khí tại Đồng bằng sông Cửu Long và miền Bắc.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

MÔ ĐUN 34: BẢO DƯỠNG, VẬN HÀNH MÁY THU HOẠCH THÔNG DỤNG II

  1. Bài 1: Bảo dưỡng, vận hành máy gặt đập liên hoàn:

    • Bộ phận cắt gặt và gom cây: Phân tích nguyên lý làm việc của cơ cấu guồng gạt (quỹ đạo chuyển động Trochoid, hệ số vận tốc $\lambda = 1{,}5 \div 1{,}7$) và cơ cấu đĩa gạt hình sao bị động (đường cong Logarit, hệ số $\lambda = 1{,}3 \div 1{,}5$); bộ phận dao cắt kiểu tông-đơ dẫn động bằng cơ cấu biên - tay quay hoặc rãnh trượt với góc nghiêng mép cắt $\gamma \le 50^\circ$.
    • Bộ phận chuyển tải: Băng tải nghiêng chuyển cây ở trạng thái nằm (vận tốc $3 \div 3{,}5\text{ m/s}$) và xích tải nghiêng kẹp giữ cây ở trạng thái đứng.
    • Bộ phận đập tách hạt: So sánh cơ cấu đập tiếp tuyến (vận tốc đầu răng $25 \div 32\text{ m/s}$, khe hở đập $8 \div 20\text{ mm}$) với cơ cấu đập dọc trục (gồm 3 loại trống: trống răng ngón, trống răng bản và trống răng kết hợp). Phân tích cấu tạo máng sàng dạng lưới đan/thanh thép tròn và nắp trống (loại trơn hoặc có gân dẫn hướng).
    • Bộ phận làm sạch và vận chuyển: Quạt ly tâm, quạt hướng trục kết hợp sàng phẳng/sàng vảy cá 2 tầng; hệ thống gom chuyển sản phẩm bằng trục vít xoắn ngang/đứng, gầu tải đai dẹt và quạt thổi hạt (vận tốc đầu cánh $9 \div 15\text{ m/s}$).
    • Hệ thống động lực và điều khiển: Động cơ diesel công suất $75 \div 200\text{ kW}$ (máy lớn) hoặc $8 \div 20\text{ HP}$ (máy nhỏ); hệ thống di động bánh xích cao su lõi thép; hệ thống thủy lực nâng hạ bàn gặt; cơ cấu ly hợp an toàn dạng đĩa ma sát và khớp vấu.

  2. Bài 2: Bảo dưỡng, vận hành máy thu hoạch ngô:

    • Công cụ tẽ ngô thủ công: Cấu tạo thân gang hai nửa, đĩa răng nhọn quay tay theo chiều kim đồng hồ kết hợp phễu ép lò xo bulông M8.
    • Máy bóc bẹ tẽ hạt BBTH-2,5: Thiết bị tẽ và phân ly dọc trục chuyên dụng cho ngô có độ ẩm hạt trên bắp $W_h < 35%$, năng suất $2{,}5 \div 3\text{ tấn/h}$. Cấu tạo gồm trống tẽ gắn 4 thanh răng ngón $\varnothing 14$, máng trống 25 thanh sắt tròn $\varnothing 18$ góc bao $220^\circ$, sàng phẳng lắc 1 lớp lỗ $\varnothing 14$ và quạt ly tâm.

Kiến thức nền tảng được xây dựng

  • Lý thuyết động học và cơ học cắt: Xác định tọa độ lắp đặt trục guồng gạt theo chiều cao cây lúa $H = l - h$ và bán kính guồng $R = H + h - l + l_T - \frac{a}{2}$; điều kiện cắt vật liệu không trượt $\tan \gamma \le \tan(\phi_1 + \phi_2)$; quan hệ vận tốc cắt trung bình $V_{ctb} = \frac{S \cdot n}{30}$ với vận tốc di chuyển máy $V_m$.
  • Nguyên lý phân ly cơ học và khí động học: Cơ chế phá vỡ liên kết hạt - gié bằng va đập kết hợp chà xát xoắn ốc dọc trục; nguyên lý tách tạp chất nhẹ bằng luồng không khí cưỡng bức của quạt ly tâm dựa trên vận tốc lơ lửng của hạt thóc và hạt ngô.
  • Cơ sở tính toán truyền động: Tính toán năng suất cung cấp $q = B_c \cdot V_m \cdot Q$; xác định bước gạt đĩa sao $S_s = 2R \sin(\frac{180^\circ}{z})$; phối hợp tỷ số truyền qua trục trung gian, bộ biến tốc puly động (variator) và hộp số cơ khí.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Căn chỉnh khe hở dao cắt tông-đơ; điều chỉnh độ căng băng xích chuyển tải; thiết lập khoảng cách khe hở răng trống tẽ máy BBTH-2,5 ($h_r = 50\text{ mm}$ cho bắp đường kính $35\text{ mm}$; $h_r = 40\text{ mm}$ cho bắp đường kính $45\text{ mm}$); đấu nối và đảo chiều quay động cơ điện 3 pha ($5{,}5 \div 7{,}5\text{ kW}$).
  • Kỹ năng phân tích (Analytical skills): Đánh giá các chỉ tiêu chất lượng thu hoạch (độ sót hạt, độ tróc vỡ, độ sạch); chẩn đoán nguyên nhân gây trượt đai, tắc nghẽn buồng đập, quá tải động cơ dựa trên trạng thái nguyên liệu (độ ẩm cao, ngô dập bẹ, lúa đổ rạp).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành máy đúng quy trình kiểm tra không tải $1 \div 2\text{ phút}$; thực hiện cấp liệu đồng đều; quy trình bảo dưỡng cuối ca (chạy không tải $2 \div 3\text{ phút}$ để thoát sạch vật liệu); xử lý sự cố kẹt buồng tẽ và bảo trì định kỳ cơ cấu thủy lực, bôi trơn bạc đạn.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp sư phạm (Pedagogical approach): Mô đun áp dụng phương pháp dạy học tích hợp (Competency-Based Training). Giảng viên sử dụng sơ đồ nguyên lý động học để phân tích quy luật chuyển động của vật liệu nông sản, sau đó chuyển giao kỹ năng thông qua thao tác mẫu trên mô hình cắt bổ và thiết bị máy thu hoạch thực tế tại xưởng thực hành.
  • Bài tập và nghiên cứu tình huống (Case studies): Phân tích các thông số kỹ thuật thực nghiệm từ bảng tổng hợp 7 mẫu máy đập lúa thực tế tại Đồng bằng sông Cửu Long (các cơ sở: Việt Trung, Phước Lợi, Tân Thành, 6 Nhiều, 6 Lượm, Ba Đạo, Ba Lẹ) để so sánh đường kính trống ($300 \div 360\text{ mm}$), góc bao máng sàng ($210^\circ \div 360^\circ$) và công suất động cơ dẫn động ($8 \div 20\text{ HP}$).
  • Thực hành xưởng (Practical exercises):
    • Tháo lắp, kiểm tra độ mòn và mài sắc lưỡi dao cắt tông-đơ.
    • Căn chỉnh cơ cấu tăng đai dẹt và xích tải chuyển lúa ngang thông qua cụm đai ốc điều chỉnh.
    • Vận hành liên hợp máy gặt đập GLH-154 (Bùi Hữu Nghĩa) và máy bóc bẹ tẽ hạt BBTH-2,5.
    • Xử lý tình huống đảo 2 pha tại cầu dao khi động cơ điện quay ngược chiều thiết kế.
  • Phương pháp kiểm tra, đánh giá (Assessment methods):
    • Đánh giá lý thuyết: Trắc nghiệm và tự luận về thông số hình học, nguyên lý phân ly và sơ đồ truyền lực.
    • Đánh giá thực hành: Thao tác chuẩn bị máy, vận hành đạt định mức kỹ thuật (tỷ lệ hao hụt $\le 2%$, độ vỡ hạt ngô $\le 4%$, độ sạch $\ge 98%$), thời gian căn chỉnh cơ cấu và mức độ tuân thủ quy tắc an toàn.
  • Hướng dẫn tự học (Self-study guidelines): Sinh viên tự đối chiếu sơ đồ mạch truyền động của các dòng máy trong tài liệu, tính toán vận tốc dao cắt và vận tốc máy gặt theo các tỷ số cung cấp $h_{cc} = 90 \div 120\text{ mm}$, thực hiện nhật ký bảo dưỡng thiết bị sau mỗi ca thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

  • Khảo cứu trực tiếp các thiết kế thực tiễn tại Việt Nam: Giáo trình cập nhật và phân tích kết cấu cơ khí của các dòng máy do các viện nghiên cứu và cơ sở sản xuất trong nước chế tạo:
    • Máy gặt đập liên hoàn cỡ nhỏ di động bánh lốp của Công ty Cơ khí Nam Hồng, Công ty Máy kéo & Máy nông nghiệp Hà Tây, Công ty VINAPRO.
    • Các mẫu máy gặt đập liên hoàn đĩa sao và trống đập răng bản của các cơ sở cơ khí Nam Bộ: Bùi Hữu Nghĩa (Long An), Nguyễn Đức Hoàng (An Giang), Hai Đền (Đồng Tháp), Tư Khén (Bạc Liêu).
    • Mẫu máy cắt dải lúa RE-1.6 (Viện Nghiên cứu Lúa Quốc tế IRRI), máy gặt rải hàng KUBOTA AR-120, AMI-1.2.
  • Phân tích công nghệ phân ly dọc trục: Giáo trình làm rõ xu hướng chuyển đổi từ trống đập tiếp tuyến cổ điển sang trống đập dọc trục (axial flow). Việc sử dụng buồng đập dọc trục cho phép loại bỏ hoàn toàn bộ phận giàn rung rũ rơm cồng kềnh, giảm kích thước và trọng lượng máy, đồng thời hạn chế tỷ lệ tróc vỡ hạt lúa nước dưới $24\text{ m/s}$.
  • Giải pháp thích nghi điều kiện đồng ruộng nội địa: Tài liệu đưa vào phân tích kết cấu hệ thống di động dải xích cao su đúc lõi thép sợi, giải quyết yêu cầu di chuyển trên các chân ruộng ngập nước, nền đất yếu thụt lầy tại Đồng bằng sông Cửu Long trong vụ hè thu và thu đông.
  • Cơ giới hóa thu hoạch ngô độ ẩm cao: Giới thiệu quy trình công nghệ của máy BBTH-2,5 (Viện Cơ điện Nông nghiệp & Công nghệ sau thu hoạch), cho phép đập tẽ trực tiếp bắp ngô còn nguyên bẹ có độ ẩm $W_h < 35%$, giải phóng công đoạn bóc bẹ thủ công truyền thống.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên:
    • Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc ngành Cơ điện nông thôn, Cơ khí nông nghiệp, Kỹ thuật máy nông lâm nghiệp.
    • Học viên các khóa đào tạo nghề ngắn hạn về vận hành và sửa chữa máy nông nghiệp tại các trung tâm giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành khối kiến thức cơ sở về Dung sai đo lường, Cơ kỹ thuật, Vẽ kỹ thuật cơ khí.
    • Hoàn thành các mô đun kỹ thuật chuyên ngành về Động cơ đốt trong, Hệ thống truyền lực - di chuyển - điều khiển máy kéo, Hệ thống nâng hạ thủy lực.
  • Giảng viên và cơ sở đào tạo:
    • Giảng viên chuyên ngành Động lực, Cơ điện sử dụng làm tài liệu chuẩn để biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
    • Ban chủ nhiệm khoa sử dụng làm căn cứ trang bị mô hình học cụ, máy móc thực tập tại xưởng.
  • Cán bộ kỹ thuật và thợ cơ khí địa phương: Tài liệu tham khảo kỹ thuật phục vụ việc tra cứu thông số lắp đặt, khe hở kỹ thuật, quy trình bảo dưỡng phòng ngừa và chẩn đoán hư hỏng cho các hợp tác xã, trạm cơ giới hóa nông nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên hệ Cao đẳng, Trung cấp nghề Cơ điện nông thôn; đồng thời là tài liệu tham khảo chuyên môn cho giảng viên kỹ thuật và thợ sửa chữa máy nông nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ sở về vẽ kỹ thuật, đo lường dung sai, an toàn lao động và đã học qua các mô đun chuyên môn về động cơ đốt trong, hệ thống truyền lực, hệ thống di chuyển, hệ thống điều khiển và hệ thống nâng hạ thủy lực máy kéo.

3. Điểm khác biệt của tài liệu so với các giáo trình máy nông nghiệp thuần túy?

Giáo trình phân tích chi tiết các thông số kết cấu và số liệu thực nghiệm từ các dòng máy thu hoạch thực tế sản xuất tại Việt Nam (máy BBTH-2,5, GLH-154, các mẫu máy của Viện Cơ điện Nông nghiệp và các xưởng cơ khí tư nhân ĐBSCL) thay vì chỉ mô tả các máy cỡ lớn nhập khẩu từ nước ngoài.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần kết hợp đọc hiểu sơ đồ cấu tạo, công thức tính toán động học ở Phần một của mỗi bài, sau đó đối chiếu trực tiếp với các bước hướng dẫn vận hành, căn chỉnh khe hở đập và quy trình an toàn lao động ở Phần hai khi tiếp xúc với thiết bị tại xưởng hoặc đồng ruộng.

5. Tài liệu có đề cập đến các chỉ tiêu đánh giá chất lượng thu hoạch không?

Có. Giáo trình cung cấp đầy đủ các chỉ tiêu định lượng bắt buộc: tỷ lệ hao hụt hạt trên máy gặt đập liên hoàn ($\le 2%$), độ sạch lúa ($96 \div 98%$), độ sót hạt, tỷ lệ vỡ hạt trên máy tẽ ngô BBTH-2,5 ($\le 4%$), độ sạch ngô ($\ge 98%$).

Kết luận (150 từ)

Giáo trình "Bảo dưỡng, vận hành máy thu hoạch thông dụng II" (Mô đun 34) cung cấp hệ thống kiến thức toàn diện và quy chuẩn thao tác nghề nghiệp về thiết bị thu hoạch lúa và ngô trong sản xuất nông nghiệp. Nội dung giáo trình gắn kết chặt chẽ giữa các công thức tính toán động học, sơ đồ cấu tạo cơ khí với thông số vận hành thực tế của các dòng máy tại Việt Nam.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững nguyên lý cắt - đập - tách hạt và sơ đồ truyền lực, chuyển tiếp sang kỹ năng tháo lắp, căn chỉnh khe hở kỹ thuật và hoàn thiện bằng quy trình vận hành an toàn trên máy gặt đập liên hoàn và máy bóc bẹ tẽ hạt ngô BBTH-2,5. Để mở rộng kiến thức, người học nên tham khảo thêm các tài liệu về công nghệ sau thu hoạch, sổ tay bảo dưỡng động cơ diesel và các tiêu chuẩn quốc gia về máy nông nghiệp.
