Tổng quan về giáo trình

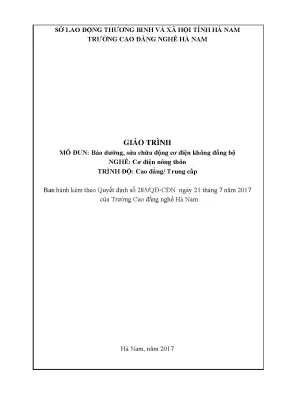

Giáo trình Bảo dưỡng, sửa chữa động cơ điện không đồng bộ (Mã mô đun: MĐ27) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Cơ điện nông thôn ở trình độ Cao đẳng và Trung cấp nghề. Tài liệu do tác giả Trần Nhữ Mạnh làm chủ biên, được ban hành chính thức theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Hà Nam). Trong cấu trúc chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun kỹ thuật cơ sở.
Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học đầy đủ ba nhóm năng lực chuẩn đầu ra:
- Kiến thức chuyên môn: Trình bày cấu tạo, nguyên lý làm việc và các sơ đồ dây quấn của động cơ không đồng bộ một pha và ba pha; phân tích các chế độ vận hành (không tải, non tải, đủ tải, quá tải); tính toán quy đổi các thông số cơ bản (điện áp, tần số, số vòng dây); vẽ chính xác sơ đồ khai triển dây quấn và xác định phương pháp sửa chữa cho từng dạng hư hỏng cụ thể.
- Kỹ năng thực hành: Xác định chính xác cực tính của các cuộn dây pha; đấu dây vận hành động cơ theo các cấp điện áp khác nhau ($Y/\Delta$); thực hiện hoàn chỉnh quy trình công nghệ quấn lại bộ dây stato (làm khuôn, guồng dây, lồng dây, đai dây, tẩm sấy cách điện) và chạy thử nghiệm thu động cơ.
- Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, năng lực làm việc độc lập hoặc phối hợp nhóm trong thiết kế, lắp đặt, bảo dưỡng thiết bị; khả năng hướng dẫn, giám sát kỹ thuật và chịu trách nhiệm về an toàn lao động trong môi trường xưởng cơ điện.
Cấu trúc giáo trình gồm 5 bài học được sắp xếp theo trình tự tích hợp từ nguyên lý lý thuyết đến kỹ năng gia công thực tế:
- Bài 1: Một số khái niệm về động cơ không đồng bộ (Mã bài: MĐ 27-01).
- Bài 2: Đấu dây, vận hành động cơ (Mã bài: MĐ 27-02).
- Bài 3: Dây quấn động cơ không đồng bộ (Mã bài: MĐ 27-03).
- Bài 4: Quấn dây động cơ ba pha (Mã bài: MĐ 27-04).
- Bài 5: Quấn dây động cơ một pha.
Đặc điểm nổi bật của tài liệu là phương pháp tiếp cận mô-đun tích hợp: lý thuyết gắn liền trực tiếp với các "Phiếu hướng dẫn thực hành công việc", cung cấp cụ thể quy trình thao tác, yêu cầu kỹ thuật và bảng định lượng vật tư thiết bị.
Nội dung kiến thức cốt lõi
flowchart TD
A["Bài 1: Nguyên lý & Cấu tạo Động cơ KĐB"] --> B["Bài 2: Phương pháp Xác định Cực tính & Đấu dây"]
B --> C["Bài 3: Tính toán & Khai triển Sơ đồ Dây quấn"]
C --> D["Bài 4: Quy trình Công nghệ Quấn dây Động cơ 3 Pha"]
C --> E["Bài 5: Kỹ thuật Quấn dây Động cơ 1 Pha"]
D --> F["Kiểm tra Thông số, Tẩm sấy Verni & Vận hành Thử tải"]
E --> F
Các chương/chủ đề chính
Cấu trúc nội dung giáo trình được triển khai qua 5 bài học chính:
- Bài 1 - Một số khái niệm về động cơ không đồng bộ: Cung cấp định nghĩa, phân loại động cơ rotor lồng sóc và rotor dây quấn; giải thích ý nghĩa các đại lượng định mức trên nhãn máy ($P_{đm}, U_{đm}, I_{đm}, \cos\varphi, n_{đm}$, cấp cách điện B, tiêu chuẩn bảo vệ vỏ máy IP44); phân tích chi tiết cấu tạo stato (lõi thép kỹ thuật điện dày 0,5 mm phủ sơn cách điện, rãnh xẻ, vỏ gang/nhôm) và rotor (thanh dẫn ngắn mạch hoặc cuộn dây 3 pha nối sao ra vành trượt); thiết lập nguyên lý từ trường quay $n_1 = 60f/p$, tốc độ trượt $n_2 = n_1 - n$, hệ số trượt $s = (n_1 - n)/n_1$; xây dựng hệ thống phương trình cân bằng sức từ, sức điện động $E_1 = 4{,}44 f w_1 k_{dq1}\Phi_{max}$ và mô hình sơ đồ thay thế tương đương mạch điện chính xác và gần đúng.
- Bài 2 - Đấu dây, vận hành động cơ: Trình bày cơ sở lý thuyết và quy trình kiểm tra cực tính cuộn dây pha ($A-X, B-Y, C-Z$) khi bị mất dấu đầu dây bằng hai phương pháp: phương pháp biến áp cảm ứng sử dụng nguồn xoay chiều hạ áp (20% - 50% $U_{đm}$) kết hợp vôn mét/bóng đèn và phương pháp xung điện từ cảm ứng dùng nguồn một chiều (pin 1,5V) kết hợp đồng hồ VOM đo chiều lệch kim; hướng dẫn kỹ thuật kiểm tra cách điện bằng Megohm kế ($R_{cđ} \ge 0{,}5,M\Omega$ giữa cuộn dây với vỏ, $R_{cđ} \ge 2,M\Omega$ giữa các pha) và phương pháp đo dòng điện không tải $I_0$.
- Bài 3 - Dây quấn động cơ không đồng bộ: Trình bày các định nghĩa về bối dây, cạnh tác dụng, phần đầu nối, bước quấn dây $y$, nhóm bối dây, nguyên tắc đấu cực từ thật (đầu - đầu, cuối - cuối) và cực từ giả (đầu - cuối); công thức tính số rãnh dưới một cực của một pha $q = Z / (2p \cdot m)$; phương pháp phân loại và vẽ sơ đồ trải dây quấn 1 lớp, 2 lớp kiểu đồng tâm (2 mặt phẳng, 3 mặt phẳng, bổ đôi), kiểu đồng khuôn bước đủ/bước ngắn cho động cơ 3 pha ($Z=24, 2p=2, 2p=4; Z=36, 2p=4, 2p=6$) và động cơ 1 pha ($Z_A = 2Z_B$ hoặc $Z_A = Z_B$).
- Bài 4 - Quấn dây động cơ ba pha: Quy định chi tiết chuỗi công nghệ quấn lại động cơ: lấy mẫu bộ dây cũ, vệ sinh cách điện rãnh stato, tính toán và chế tạo dưỡng/khuôn gỗ theo kích thước chu vi $CV = 2h + d$ kèm nẹp má ốp, guồng dây lên bàn quấn, kỹ thuật lồng dây thủ công bằng đũa tre chuốt dẹp, lót giấy cách điện rãnh và cách điện pha, đấu nối hàn ống ghen chịu nhiệt, đai cố định đầu bối dây bằng chỉ cotton; các công đoạn đo kiểm tra cách điện, vận hành thử không tải và quy trình tẩm verni sấy khô cách điện.
- Bài 5 - Quấn dây động cơ một pha: Hướng dẫn kỹ thuật thiết kế, tính toán sơ đồ trải và thao tác quấn dây hoàn chỉnh cho hai nhóm động cơ một pha thông dụng: động cơ có cực từ phụ kiểu vòng ngắn mạch (vòng chập đồng) và động cơ một pha có cuộn phụ khởi động bằng tụ điện.
Progression logic của giáo trình đi theo đường dẫn chặt chẽ: Nền tảng điện từ học $\rightarrow$ Kỹ thuật đo kiểm cực tính $\rightarrow$ Tính toán cấu trúc hình học dây quấn $\rightarrow$ Kỹ thuật gia công cơ - điện thực tế $\rightarrow$ Nghiệm thu kỹ thuật.
Kiến thức nền tảng được xây dựng
Giáo trình củng cố hệ thống lý thuyết nền tảng phục vụ tính toán và phân tích máy điện:
- Định luật cảm ứng điện từ và tương tác lực điện từ: Phân tích sự hình thành từ trường quay, tương tác giữa từ trường khe hở không khí và thanh dẫn rotor sinh ra mô men quay trục máy.
- Lý thuyết quy đổi máy điện: Thiết lập các hệ số quy đổi sức điện động $K_e = w_1 k_{dq1} / (w_2 k_{dq2})$, hệ số quy đổi dòng điện $K_i$ và điện trở quy đổi $R'_2 = R_2 K_e K_i$, biểu diễn thành phần tải cơ học tương đương dưới dạng điện trở giả định $R'_2(1-s)/s$.
- Cơ sở tính toán cấu trúc dây quấn xoay chiều: Mối quan hệ giữa góc lệch pha hình học rãnh, góc lệch pha điện $\gamma = p \cdot 360^\circ / Z$, bước cực từ $\tau = Z / 2p$ và bước cuộn dây $y$.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Kỹ năng phân tích thông số nhãn máy; tính toán thông số khuôn quấn; sử dụng máy quấn dây có bộ đếm vòng; thao tác nắn cốt, vuốt dây, vào dây stato không gây xước men cách điện; hàn nối chì và bọc gen cách điện; vận hành hệ thống tủ sấy gia nhiệt.
- Kỹ năng phân tích (Analytical skills): Phân tích dạng sóng và cực tính qua hiện tượng cảm ứng biến thiên từ thông; chẩn đoán nguyên nhân gây mất cân bằng dòng điện pha hoặc dòng không tải $I_0$ tăng cao (do thiếu vòng dây, khe hở không khí không đều, lệch tâm cơ khí, ma sát ổ bi hoặc ngắn mạch cục bộ).
- Năng lực nghề nghiệp thực tiễn (Practical competencies): Khả năng độc lập hoàn thiện toàn bộ chu trình phục hồi một động cơ điện không đồng bộ bị sự cố; sử dụng thành thạo các thiết bị đo kiểm chuyên dụng gồm đồng hồ vạn năng VOM, Megohm kế 500V/1000V và ampe kìm.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng mô hình sư phạm tích hợp (Integrated Vocational Pedagogy), kết nối giữa bài giảng lý thuyết chuyên ngành với các bài tập thực hành trên thiết bị thật.
graph LR
subgraph LyThuyet["Lý thuyết Chuyên ngành"]
T1["Khái niệm & Thông số"]
T2["Sơ đồ Thay thế & Công thức"]
T3["Nguyên lý Trải dây quấn"]
end
subgraph ThucHanh["Phiếu Hướng dẫn Thực hành"]
P1["Bước 1: Chuẩn bị Dụng cụ / Đo đạc"]
P2["Bước 2: Gia công Khuôn / Lồng dây"]
P3["Bước 3: Đo Kiểm tra Megohm / Chạy thử"]
end
LyThuyet --> ThucHanh
Phương pháp sư phạm và tổ chức dạy học
- Tích hợp bài giảng và thực hành mẫu: Mỗi bài học lý thuyết được tiếp nối ngay bởi các phiếu hướng dẫn thực hành (Job Sheets) chuẩn hóa. Giảng viên thực hiện thao tác mẫu (thao tác đo thông mạch, làm khuôn mẫu, vào rãnh bằng que tre), giải thích nguyên lý an toàn, sau đó người học tiến hành thao tác độc lập hoặc theo cặp.
- Hệ thống bài tập định lượng: Giáo trình cung cấp các bài toán tính toán cụ thể nhằm rèn luyện tư duy kỹ thuật: ví dụ bài toán tính hệ số trượt $s$, tần số dòng rotor $f_2$, tốc độ tương đối $n_2$ và số cực từ $2p$ đối với động cơ có tốc độ 970 vg/ph và 460 vg/ph ở tần số 50 Hz; bài toán tính điện áp hở mạch giữa các vành trượt khi rotor đứng yên và khi $s = 0{,}04$.
Cấu trúc phiếu hướng dẫn thực hành và phương pháp đánh giá
Các bài thực hành (như Phiếu hướng dẫn thực hành 1/B1/MĐ23, 1/B2/MĐ23, 1/B3/MĐ23) được phân rã theo 4 cột quy chuẩn:
- Bước công việc: Liệt kê tuần tự từng thao tác kỹ thuật.
- Nội dung công việc: Mô tả chi tiết hành vi thao tác (đo thông mạch, gá má ốp, chải dây, luồn ghen).
- Yêu cầu kỹ thuật: Tiêu chí định lượng cần đạt (đúng trị số điện trở, cách điện $\ge 0{,}5,M\Omega$, không làm trầy vỏ cách điện, mối buộc cách nhau tối thiểu 2 nút).
- Dụng cụ, trang thiết bị: Quy định chính xác chủng loại thiết bị hỗ trợ (đồng hồ VOM, nguồn xoay chiều hạ áp, pin 1,5V, bộ khuôn gỗ, bàn quấn dây, búa cao su, đũa tre).
Phương pháp đánh giá kết hợp kiểm tra lý thuyết (trả lời hệ thống câu hỏi ôn tập cuối bài) và đánh giá kỹ năng tay nghề thông qua nghiệm thu thông số sản phẩm: độ thẩm mỹ của bộ dây, điện trở cách điện nguội/nóng và dòng điện chạy thử không tải $I_0$ ($I_0 = (0{,}3 \div 0{,}5)I_{đm}$ đối với động cơ một pha).
Điểm nổi bật và cập nhật
Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật thực nghiệm và quy trình thao tác đặc thù trong lĩnh vực bảo dưỡng máy điện:
- Quy trình sấy tẩm cách điện chuẩn hóa cho cơ sở dịch vụ sửa chữa: Giáo trình tài liệu hóa chi tiết hai phương pháp tẩm sấy công nghệ thích hợp cho điều kiện xưởng sản xuất và bảo trì quy mô vừa và nhỏ:
- Phương pháp sấy bằng bức xạ tia hồng ngoại: Sử dụng bóng đèn dây tóc công suất giảm 20% - 30% điện áp định mức đặt trong tủ sấy lót kim loại phản xạ nhiệt, giúp màng cách điện verni khô đều từ lớp bên trong lõi ra ngoài.
- Phương pháp sấy bằng dòng điện nội bộ: Mắc nối tiếp các cuộn dây pha thành mạch tam giác hở, cấp điện áp xoay chiều 15% - 20% $U_{đm}$ để cuộn dây tự phát nhiệt làm bay hơi dung môi verni trong thời gian tối thiểu 10 giờ, duy trì nhiệt độ 95°C - 100°C và giám sát bằng rơ le quá dòng.
- Tiêu chuẩn nghiệm thu điện trở cách điện theo công thức nhiệt độ: Giáo trình áp dụng công thức thực nghiệm đánh giá cách điện theo trạng thái nhiệt độ vận hành và công suất máy:
- Điện trở cách điện ở trạng thái nguội: $$R_{cđ} = \frac{100 + U_{đm}}{1000} \quad (\text{M}\Omega)$$
- Điện trở cách điện ở nhiệt độ làm việc (đo kết hợp khi đang sấy): $$R_{cđ} = \frac{100 + U_{đm}}{1000 + \frac{P}{100}} \quad (\text{M}\Omega)$$ (với $P$ tính bằng kW, $U_{đm}$ tính bằng V).
- Gắn kết với nhu cầu thực tiễn của cơ điện nông thôn: Các dạng bài tập và mô hình khảo sát tập trung trực tiếp vào các dòng động cơ công suất nhỏ ($\le 600,\text{W}$) và trung bình phục vụ máy bơm nước nông nghiệp, máy chế biến nông sản và động cơ kéo truyền động công nghiệp.
Đối tượng sử dụng giáo trình
classDiagram
class GiaoTrinh_MD27 {
+MaMoDun: MĐ27
+TrinhDo: Cao dang / Trung cap
+Nganh: Co dien nong thon / Dien cong nghiep
}
class SinhVien {
+Hoc phan tien quyet: Ky thuat co so
+Chuan dau ra: Tinh toan, quan day, sua chua
}
class GiangVien {
+To chuc giang day tich hop
+Danh gia theo Phieu huong dan thuc hanh
}
class KyThuatVien {
+Tra cuu so do trai day quan
+Quy trinh tam say & kiem tra cach dien
}
GiaoTrinh_MD27 <-- SinhVien : Hoc tap & Thuc hanh
GiaoTrinh_MD27 <-- GiangVien : Khung giao trinh giang day
GiaoTrinh_MD27 <-- KyThuatVien : Tai lieu huong dan ky thuat
- Học sinh, sinh viên: Sinh viên năm thứ hai hoặc cuối khóa học hệ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Cơ điện nông thôn, Điện công nghiệp, Kỹ thuật lắp đặt và điều khiển điện.
- Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun kỹ thuật cơ sở gồm: Kỹ thuật điện (Điện kỹ thuật), Vật liệu điện, Đo lường điện, An toàn điện và Nguội cơ bản.
- Giảng viên chuyên ngành: Sử dụng giáo trình làm khung bài giảng tích hợp lý thuyết - thực hành, căn cứ xây dựng kế hoạch đào tạo, chuẩn bị danh mục trang thiết bị vật tư cho xưởng thực hành và bộ tiêu chí chấm thi tay nghề theo các phiếu hướng dẫn.
- Kỹ thuật viên và thợ sửa chữa: Tài liệu dùng làm cẩm nang tra cứu thông số sơ đồ trải dây quấn, phương pháp tính khuôn gỗ quấn dây, quy trình xác định cực tính mất dấu và tiêu chuẩn kiểm tra an toàn sau khi quấn lại động cơ.
Câu hỏi thường gặp
1. Giáo trình này được biên soạn cho trình độ đào tạo nào?
Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề và Trung cấp nghề cho nghề Cơ điện nông thôn và nghề Điện công nghiệp theo chương trình khung được ban hành tại Quyết định số 285/QĐ-CĐN ngày 21/7/2017 của Trường Cao đẳng nghề Hà Nam.
2. Người học cần đáp ứng những kiến thức tiên quyết nào trước khi học mô đun MĐ27?
Người học cần hoàn thành các môn học kỹ thuật cơ sở về mạch điện xoay chiều, đo lường điện (sử dụng đồng hồ vạn năng VOM, Megohm kế), đặc tính vật liệu dẫn điện và cách điện, cùng các quy tắc an toàn lao động điện.
3. Giáo trình cung cấp những phương pháp nào để xác định cực tính động cơ bị mất dấu đầu dây?
Giáo trình hướng dẫn hai phương pháp chính: phương pháp cảm ứng xoay chiều (đấu nối tiếp 2 pha làm cuộn sơ cấp cấp nguồn $20% \div 50% U_{đm}$, đo sức điện động cảm ứng trên pha thứ ba bằng vôn mét hoặc bóng đèn) và phương pháp xung một chiều (cấp nguồn pin vào một pha và quan sát chiều dịch chuyển kim của đồng hồ đo góc lệch sức điện động ở các pha còn lại).
4. Phương pháp tẩm sấy cách điện được quy định như thế nào trong giáo trình?
Quy trình tẩm sấy trải qua 3 giai đoạn: sấy khô trước khi tẩm, tẩm verni cách điện và sấy khô sau tẩm. Kỹ thuật viên có thể lựa chọn phương pháp sấy bức xạ hồng ngoại hoặc phương pháp sấy bằng dòng điện (mắc tam giác hở cấp điện áp $15% \div 20% U_{đm}$, duy trì dòng điện định mức tối thiểu 10 giờ đến khi $R_{cđ} > 1,M\Omega$ ở nhiệt độ $95^\circ\text{C} \div 100^\circ\text{C}$).
5. Dấu hiệu nào cho biết động cơ quấn lại chưa đạt tiêu chuẩn kỹ thuật khi vận hành thử không tải?
Động cơ không đạt yêu cầu nếu xuất hiện các hiện tượng: phát ra tiếng ù bất thường, dòng điện không tải $I_0$ giữa 3 pha không cân bằng (do sai lệch số vòng hoặc ngắn mạch cục bộ), hoặc trị số dòng $I_0$ vượt quá ngưỡng quy định trong lý lịch máy ($I_0 > 0{,}5 I_{đm}$ ở động cơ một pha) do trở kháng cuộn dây nhỏ, khe hở không khí bị lệch hoặc lắp ráp cơ khí ổ bi bị kẹt.
Kết luận
Giáo trình Bảo dưỡng, sửa chữa động cơ điện không đồng bộ (Mã mô đun: MĐ27) cung cấp cấu trúc kiến thức và kỹ năng thực hành hoàn chỉnh về công nghệ bảo trì máy điện tĩnh và máy điện quay. Giá trị cốt lõi của tài liệu nằm ở tính quy chuẩn của các công thức tính toán khuôn dây, sơ đồ trải dây quấn chi tiết cho từng loại rãnh stato ($Z=24, Z=36$), và hệ thống phiếu hướng dẫn thực hành định lượng.
Lộ trình học tập đề xuất: $$\text{Nắm vững thông số định mức & nguyên lý cảm ứng} \longrightarrow \text{Kỹ năng đo kiểm, xác định cực tính} \longrightarrow \text{Thiết kế sơ đồ trải dây quấn} \longrightarrow \text{Thao tác lồng dây, tẩm sấy verni} \longrightarrow \text{Đo đạc nghiệm thu & vận hành thử tải}$$
Người học có thể tham khảo thêm các tài liệu về Máy điện, Vật liệu kỹ thuật điện và danh mục tài liệu tham khảo chuyên ngành được liệt kê tại trang 86 của giáo trình để bổ trợ kiến thức chuyên sâu.
