TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: BẢO DƯỠNG, SỬA CHỮA ĐỘNG CƠ ĐIỆN KHÔNG ĐỒNG BỘ (MÃ MÔ ĐUN: MĐ27)

Tổng quan về giáo trình (250-300 từ)

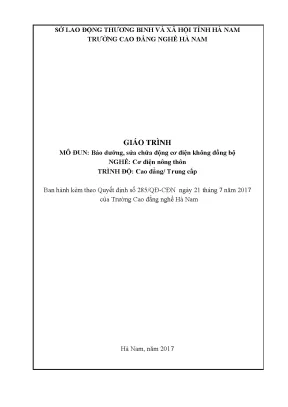

Giáo trình mô đun "Bảo dưỡng, sửa chữa động cơ điện không đồng bộ" (Mã số: MĐ27) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Cơ điện nông thôn và nghề Điện công nghiệp ở trình độ Cao đẳng và Trung cấp. Giáo trình được biên soạn bởi Chủ biên Trần Nhữ Mạnh và ban hành chính thức theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam.

Về vị trí trong chương trình đào tạo, mô đun MĐ27 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun kỹ thuật cơ sở (như Kỹ thuật điện, Đo lường điện, An toàn điện).

Mục tiêu học tập (Learning Outcomes) của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày được cấu tạo, nguyên lý làm việc của động cơ không đồng bộ một pha và ba pha; phân tích và vẽ sơ đồ trải dây quấn; giải thích các thông số định mức; nắm vững phương pháp xác định cực tính và tính toán thông số kỹ thuật khi sửa chữa.
  2. Kỹ năng: Thực hiện thành thạo việc đo kiểm, xác định cực tính đầu dây; quấn lại hoàn chỉnh bộ dây stato một lớp, hai lớp (đồng tâm, đồng khuôn); đấu dây vận hành động cơ theo các cấp điện áp; kiểm tra cách điện, sấy tẩm và xử lý các sự cố vận hành.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, khả năng làm việc độc lập hoặc phối hợp nhóm trong quy trình công nghệ sửa chữa máy điện, chịu trách nhiệm về an toàn và chất lượng kỹ thuật của sản phẩm.

Cấu trúc tài liệu gồm 5 bài học được sắp xếp theo logic sư phạm từ lý thuyết cơ sở máy điện, kỹ thuật đo nối thực nghiệm, phương pháp tính toán sơ đồ dây quấn cho đến quy trình công nghệ quấn dây chi tiết cho động cơ ba pha và một pha.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình phân bổ trong 5 bài học tích hợp lý thuyết và thực hành:

  • Bài 1: Một số khái niệm về động cơ không đồng bộ (Mã bài: MĐ 27-01): Khái quát về máy điện không đồng bộ; cấu tạo chi tiết stato (lõi thép lá kỹ thuật điện dày 0,5 mm phủ sơn cách điện, cuộn dây, vỏ máy) và rôto (rôto lồng sóc, rôto dây quấn, khe hở không khí 0,2–1 mm); nguyên lý cảm ứng điện từ và công thức từ trường quay $n_1 = 60f/p$; khái niệm tốc độ trượt $n_2 = n_1 - n$, hệ số trượt $s = (n_1 - n)/n_1$; các đại lượng định mức ghi trên nhãn máy ($P_{\text{đm}}, U_{\text{đm}}, I_{\text{đm}}, \cos\varphi, \eta_{\text{đm}}$, cấp cách điện B, cấp bảo vệ IP44); phân tích các chế độ làm việc (non tải, quá tải, đủ tải) thông qua sơ đồ thay thế tương đương và hệ phương trình cân bằng điện từ.
  • Bài 2: Đấu dây, vận hành động cơ (Mã bài: MĐ 27-02): Cơ sở lý thuyết và quy trình thực nghiệm xác định cực tính cuộn dây bị mất dấu (phương pháp dùng nguồn xoay chiều hạ áp 20–50% $U_{\text{đm}}$ dựa trên nguyên lý máy biến áp cảm ứng; phương pháp dùng nguồn một chiều 1,5V và đồng hồ đo miliampe/VOM); kỹ thuật đấu dây hình sao ($Y$) và tam giác ($\Delta$); quy trình kiểm tra điện trở cách điện cuộn dây với vỏ và giữa các pha bằng Mêgôm-kế.
  • Bài 3: Dây quấn động cơ không đồng bộ (Mã bài: MĐ 27-03): Các khái niệm bối dây, cạnh tác dụng, đầu nối, bước cực từ $\tau$, bước dây quấn $y$, số rãnh dưới một cực của một pha $q = Z/(2pm)$; quy tắc đấu cực từ thật (đầu – đầu, cuối – cuối) và cực từ giả (đầu – cuối); phân loại và phương pháp vẽ sơ đồ trải dây quấn 1 lớp (đồng tâm, đồng khuôn), dây quấn 2 lớp (xếp kép bước đủ, bước ngắn) cho động cơ ba pha ($Z=24, 2p=2, 2p=4; Z=36, 2p=4, 2p=6$) và động cơ một pha ($Z_A, Z_B$).
  • Bài 4: Quấn dây động cơ ba pha (Mã bài: MĐ 27-04): Quy trình công nghệ 8 bước quấn lại stato động cơ ba pha: (1) Lấy mẫu bộ dây; (2) Vệ sinh rãnh stato; (3) Tính toán và làm khuôn quấn gỗ (chu vi $CV = 2h + d$); (4) Guồng dây trên bàn quấn; (5) Lồng dây vào rãnh bằng đũa tre dẹp, chèn nêm cách điện; (6) Đấu nối hàn mối nối, luồn ống gen cách điện, lót cách điện pha, đai dây cotton; (7) Kiểm tra thông mạch, đo cách điện nguội, chạy thử không tải ($I_0$); (8) Sấy sơ bộ, tẩm verni và sấy khô hoàn thiện.
  • Bài 5: Quấn dây động cơ một pha: Kỹ thuật quấn dây động cơ một pha kiểu vòng ngắn mạch và động cơ một pha khởi động bằng tụ điện (tính toán phân bố rãnh cuộn làm việc $Z_A$ và cuộn khởi động $Z_B$).

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp nền tảng toán học và vật lý ứng dụng trong máy điện xoay chiều:

  • Lý thuyết trường điện từ: Phân tích từ trường đập mạch thành hai từ trường quay ngược chiều trong động cơ một pha; sự hình thành từ trường quay ba pha phân bố hình sin.
  • Mô hình mạch điện thay thế tương đương: Thiết lập hệ phương trình quy đổi từ rôto về stato với các hệ số quy đổi sức điện động $K_e = E_1/E_2$, hệ số quy đổi dòng điện $K_i = I_2/I'_2$, điện trở quy đổi $R'_2 = R_2 K_e K_i$, và thành phần điện trở tải $R'_2(1-s)/s$ biểu diễn công suất cơ học.
  • Tiêu chuẩn kỹ thuật điện: Hệ thống tiêu chuẩn cách điện máy điện công nghiệp, tiêu chuẩn đo điện trở cách điện trạng thái nguội $R_{\text{cđ}} = (100 + U_{\text{đm}})/1000 \text{ (M}\Omega\text{)}$ và trạng thái nóng khi đang sấy ở $95\text{--}100^\circ\text{C}$ theo công thức $R_{\text{cđ}} = (100 + U_{\text{đm}})/[1000 + (P/100)] \text{ (M}\Omega\text{)}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí - điện: Gia công chế tạo khuôn gỗ quấn dây, má ốp theo kích thước rãnh; thao tác gạt dây qua khe rãnh không làm trầy xước lớp men emay; tạo hình đầu bối dây tròn đều không cọ sát rôto hoặc chạm vỏ máy; hàn nối và đai bộ dây đúng kỹ thuật.
  • Kỹ năng đo kiểm và phân tích: Vận hành thiết bị đo điện chuyên dụng (Mêgôm-kế 500V/1000V, đồng hồ VOM, Ampe kìm); đánh giá chất lượng cách điện (yêu cầu $\ge 0,5\text{ M}\Omega$ với vỏ, $\ge 2\text{ M}\Omega$ giữa các pha); phân tích nguyên nhân dòng không tải $I_0$ lệch pha hoặc vượt ngưỡng định mức ($I_0 = 0,3\text{--}0,5 I_{\text{đm}}$).
  • Kỹ năng bảo dưỡng - phục hồi: Thực hiện quy trình công nghệ sấy động cơ bằng bức xạ hồng ngoại hoặc bằng dòng điện hạ áp ($15\text{--}20% U_{\text{đm}}$ duy trì tối thiểu 10 giờ); tẩm verni cách điện nâng cao độ bền cơ học và khả năng chịu nhiệt.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp (Competency-Based Training), gắn kết chặt chẽ giữa lý thuyết chuyên môn và thực hành thao tác nghề nghiệp.

Cấu trúc sư phạm trong mỗi bài học được tiêu chuẩn hóa thông qua hệ thống Phiếu hướng dẫn thực hành (ví dụ: Phiếu 1/B1/MĐ23, 1/B2/MĐ23, 1/B3/MĐ23). Các phiếu này phân rã công việc thành các bước cụ thể với 4 cột thông tin rõ ràng:

  1. Bước công việc: Liệt kê tuần tự các nguyên công từ chuẩn bị dụng cụ đến hoàn thiện.
  2. Nội dung công việc: Mô tả chi tiết hành động kỹ thuật cần thực hiện.
  3. Yêu cầu kỹ thuật: Chỉ tiêu định lượng hoặc định tính bắt buộc phải đạt được.
  4. Dụng cụ, trang thiết bị: Quy định chính xác vật tư và thiết bị đo kiểm tương ứng.
+-------------------------------------------------------------------------------+
|                      MÔ HÌNH PHIẾU HƯỚNG DẪN THỰC HÀNH                         |
+-------+-------------------------+---------------------+-----------------------+
| Bước  |   Nội dung công việc    |  Yêu cầu kỹ thuật   |  Dụng cụ, thiết bị    |
+-------+-------------------------+---------------------+-----------------------+
|   1   | Chuẩn bị vật tư         | Đủ số lượng, chuẩn  | VOM, Mêgôm-kế, ĐC mẫu |
|   2   | Đo kiểm thông mạch      | Xác định chính xác  | Đồng hồ vạn năng      |
|   3   | Đấu nối & Thử nghiệm    | Đúng sơ đồ, an toàn | Nguồn cấp, Ampe kìm   |
+-------+-------------------------+---------------------+-----------------------+

Về mặt tình huống và bài tập thực hành, tài liệu lồng ghép các case study chẩn đoán lỗi trong quá trình vận hành thử không tải:

  • Phân tích hiện tượng dòng không tải $I_0$ tăng cao do quấn thiếu vòng dây, khe hở không khí giữa stato và rôto không đều, hoặc kẹt cơ khí ở vòng bi.
  • Chẩn đoán hiện tượng mất cân bằng dòng điện ba pha do chập một số vòng dây hoặc đấu nhầm cực tính cuộn pha.

Phương pháp đánh giá kết quả học tập bao gồm:

  • Đánh giá quá trình: Kiểm tra việc tuân thủ quy trình an toàn điện, kỹ năng sử dụng thiết bị đo và độ chính xác khi vẽ sơ đồ khai triển.
  • Đánh giá sản phẩm: Kiểm tra các thông số kỹ thuật xuất xưởng của động cơ sau khi quấn lại gồm điện trở cách điện nguội/nóng, độ bền điện áp cao áp thử nghiệm ở tần số 50Hz trong 1 phút, độ êm khi quay và giá trị dòng điện không tải $I_0$.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện các giải pháp kỹ thuật và phương pháp xử lý thực nghiệm phù hợp với điều kiện cơ sở sửa chữa thực tế:

  • Quy trình hóa các phương pháp đo kiểm thực nghiệm: Tài liệu hướng dẫn chi tiết hai kỹ thuật xác định cực tính cuộn dây bị mất dấu đầu dây: phương pháp dùng nguồn xoay chiều thử nghiệm cảm ứng (đưa điện áp $20%\text{--}50% U_{\text{đm}}$ vào hai cuộn nối tiếp và đo điện áp cảm ứng trên cuộn thứ ba) và phương pháp dùng nguồn một chiều (quan sát chiều lệch của kim miliampe kế khi đóng/ngắt công tắc). Cả hai phương pháp đều có sơ đồ đấu nối và chỉ dẫn an toàn cụ thể.
  • Cập nhật quy trình sấy tẩm quy mô xưởng vừa và nhỏ: Giáo trình chuẩn hóa hai phương pháp sấy không cần lò sấy công nghiệp lớn:
    1. Phương pháp bức xạ hồng ngoại: Sử dụng tủ sấy lót kim loại phản xạ nhiệt, cấp nguồn đèn hồng ngoại giảm $20\text{--}30%$ điện áp định mức để làm khô từ trong ra ngoài.
    2. Phương pháp sấy bằng dòng điện: Đấu nối tiếp các cuộn dây thành hình tam giác hở, cấp điện áp $15\text{--}20% U_{\text{đm}}$ để dòng điện qua cuộn dây đạt xấp xỉ dòng định mức, dùng nhiệt lượng tự thân tỏa ra làm bay hơi dung môi trong thời gian tối thiểu 10 giờ.
  • Hệ thống thông số kỹ thuật chuẩn hóa: Tích hợp việc đọc và phân tích các chỉ số chuẩn trên nhãn động cơ hiện đại theo tiêu chuẩn quốc tế như cấp bảo vệ IP (ví dụ: IP44 chống vật thể đường kính $>1\text{ mm}$ và chống nước bắn mọi hướng), cấp cách điện theo thang chuẩn công nghiệp (Cấp B).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Tài liệu học tập bắt buộc cho học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc các nhóm ngành:
    • Nghề Cơ điện nông thôn.
    • Nghề Điện công nghiệp và Kỹ thuật lắp đặt điện.
    • Các ngành kỹ thuật liên quan đến bảo dưỡng thiết bị cơ - điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần/mô đun kỹ thuật cơ sở trước khi học mô đun này, bao gồm:
    • Kỹ thuật điện (nguyên lý mạch điện xoay chiều một pha và ba pha, tính toán công suất, điện trở, điện kháng).
    • Vật liệu điện (vật liệu dẫn điện, vật liệu dẫn từ và vật liệu cách điện).
    • Đo lường điện và An toàn lao động trong môi trường điện công nghiệp.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa, định hướng biên soạn giáo án tích hợp, thiết kế các bài kiểm tra tay nghề và xây dựng tiêu chí đánh giá kỹ năng thực hành tại xưởng máy điện.
  • Kỹ thuật viên và thợ sửa chữa: Tài liệu tham khảo kỹ thuật cho công nhân, kỹ thuật viên tại các xí nghiệp, xưởng sửa chữa cơ điện trong việc tra cứu công thức tính toán, quy tắc đấu cực từ và các bước công nghệ quấn lại động cơ điện xoay chiều.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho người học trình độ Cao đẳng và Trung cấp nghề Cơ điện nông thôn, Điện công nghiệp, đồng thời là tài liệu tham khảo cho kỹ thuật viên bảo dưỡng, sửa chữa máy điện tại các cơ sở sản xuất.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức nền tảng về mạch điện xoay chiều 1 pha và 3 pha, nguyên lý cảm ứng điện từ, an toàn điện và kỹ năng sử dụng các thiết bị đo lường điện cơ bản như đồng hồ VOM, Ampe kìm, Mêgôm-kế.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tích hợp chặt chẽ lý thuyết tính toán với quy trình thao tác tay nghề; cung cấp chi tiết các Phiếu hướng dẫn thực hành theo từng bước, công thức làm khuôn gỗ ($CV = 2h + d$) và hướng dẫn cụ thể hai phương pháp sấy tẩm thực tế (hồng ngoại và dòng điện).

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc lý thuyết nguyên lý tại Bài 1, Bài 3 với việc thực hành vẽ sơ đồ trải dây quấn trên giấy trước khi thao tác trên khuôn quấn và stato; tuân thủ đúng trình tự các bước trong Phiếu hướng dẫn thực hành và đối chiếu kết quả đo kiểm với bảng thông số định mức.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu đi kèm hệ thống Phiếu hướng dẫn thực hành cho từng bài học, các sơ đồ trải dây quấn chuẩn cho động cơ $Z=24$ rãnh, $Z=36$ rãnh, công thức kiểm chuẩn điện trở cách điện ở trạng thái nóng/nguội và danh mục thiết bị thực hành tại xưởng.

Kết luận (150 từ)

Giáo trình mô đun "Bảo dưỡng, sửa chữa động cơ điện không đồng bộ" (MĐ27) do Trường Cao đẳng nghề Hà Nam ban hành cung cấp toàn diện cấu trúc kiến thức từ lý thuyết vận hành máy điện đến quy trình công nghệ phục hồi, quấn lại bộ dây stato động cơ xoay chiều.

Lộ trình học tập được thiết lập mạch lạc:

  1. Nghiên cứu cấu tạo, thông số định mức và sơ đồ thay thế tương đương.
  2. Nắm vững kỹ thuật xác định cực tính và đấu dây vận hành an toàn.
  3. Thiết kế, tính toán và vẽ sơ đồ khai triển dây quấn một lớp, hai lớp.
  4. Thực hiện hoàn chỉnh quy trình quấn dây, chải rãnh, đai buộc, tẩm sấy và kiểm chuẩn thông số xuất xưởng.

Tài liệu là căn cứ kỹ thuật chuẩn mực phục vụ đào tạo nghề cơ điện, đáp ứng các tiêu chuẩn kỹ thuật trong vận hành và sửa chữa thiết bị điện công nghiệp và nông thôn.
