BÁO CÁO MÔ TẢ HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH: BẢO TRÌ MẠCH ĐIỆN

Tổng quan về giáo trình

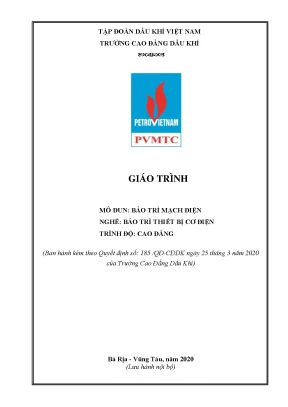

Giáo trình mô đun Bảo trì mạch điện (Mã số: KTĐ19MĐ4) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 185/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), xuất bản tại Bà Rịa - Vũng Tàu. Tài liệu do nhóm tác giả gồm ông Phạm Văn Cấp (Chủ biên), ông Nguyễn Lê Cương và ông Nguyễn Xuân Thịnh biên soạn phục vụ công tác đào tạo nội bộ trình độ Cao đẳng cho nghề Bảo trì thiết bị cơ điện.

Trong cấu trúc chương trình đào tạo toàn khóa (gồm 80 tín chỉ với tổng thời lượng 1.905 giờ), mô đun Bảo trì mạch điện có thời lượng 03 tín chỉ (tương đương 75 giờ học tập). Cấu trúc phân bổ thời gian bao gồm: 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận và 03 giờ kiểm tra (01 giờ lý thuyết, 02 giờ thực hành). Mô đun thuộc khối kiến thức chuyên môn nghề bắt buộc (nhóm II.2), giữ vai trò cầu nối chuyển tiếp từ các học phần cơ sở sang giai đoạn thực tập sản xuất tại doanh nghiệp.

Mục tiêu học tập (Learning Outcomes) của giáo trình được xác định cụ thể theo ba chuẩn đầu ra:

  • Chuẩn kiến thức: Nhận biết chính xác trang thiết bị trên tủ điện phân phối và điều khiển; trình bày quy trình vận hành hệ thống; mô tả kết cấu cơ khí của vỏ tủ và vị trí phân bổ các cụm thiết bị đo lường, bảo vệ, đóng cắt, thanh dẫn nguồn vào/ra; phân tích cấu tạo, thông số kỹ thuật và nguyên lý tác động của từng loại khí cụ điện.
  • Chuẩn kỹ năng: Thao tác tháo lắp, kiểm tra, sửa chữa và thay thế các khí cụ điện công nghiệp theo đúng hướng dẫn kỹ thuật của nhà sản xuất; đo kiểm, phán đoán chính xác các dạng sai hỏng; thực hiện lắp đặt và bảo dưỡng hệ thống mạch động lực, mạch điều khiển dựa trên bản vẽ kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Thực hiện quy chuẩn an toàn lao động nghề điện, tuân thủ quy trình kiểm soát vệ sinh công nghiệp và rèn luyện phương pháp làm việc cẩn trọng.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp lý thuyết và kỹ năng thực hành phân tích - xử lý sự cố. Điểm đặc thù của tài liệu là định hướng bảo trì cơ điện tích hợp: người học không chỉ tiếp cận mạch điện thuần túy mà được trang bị kiến thức kiểm tra liên động giữa phần điều khiển điện và cơ cấu chấp hành cơ khí trong dây chuyền công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học chính với tiến trình từ tổng quan quy trình vận hành cấp nhà máy, đi sâu vào cấu tạo khí cụ bảo vệ/đóng cắt, và hoàn thiện ở kỹ năng đấu nối, đo kiểm mạch điều khiển động cơ:

  • Bài 1: Tổng quan quy trình vận hành, bảo trì hệ thống điện trong nhà máy (15 giờ: 3 giờ LT, 11 giờ TH, 1 giờ KT): Cung cấp tổng quan về các phân hệ cơ điện (trạm biến áp, tủ phân phối, tủ điều khiển, dây chuyền sản xuất). Trình bày bảng phân loại sự cố phổ biến (mất nguồn, sụt áp, chập chạm, quá nhiệt, rung xóc cơ khí). Xác lập quy trình chuẩn 5 bước xử lý sự cố kỹ thuật:

    1. Xác định vị trí và nguyên nhân thông qua giác quan và thiết bị đo chuyên dụng.
    2. Lập phương án khắc phục, dự trù vật tư thay thế.
    3. Cách ly phân vùng sự cố nhằm duy trì hoạt động của các dây chuyền phụ trợ.
    4. Chạy thử nghiệm và hiệu chỉnh thông số sau sửa chữa.
    5. Tái lập vận hành hệ thống, ghi chép nhật ký kỹ thuật và đề xuất giải pháp dự phòng. Đồng thời, bài học hệ thống hóa phương pháp khắc phục sai hỏng cơ - điện như hiện tượng lệch tâm trục (cân chỉnh bằng laser hoặc đồng hồ so kết hợp lá chêm chân máy), hư hỏng ổ bi/vòng lăn (sử dụng cảo chuyên dụng và máy gia nhiệt vòng bi), mất cân bằng động rotor (đo độ rung và hàn đắp bù trọng lượng).

  • Bài 2: Bảo trì thiết bị điện (15 giờ: 2 giờ LT, 13 giờ TH): Khảo sát chi tiết nguyên lý làm việc, đặc tuyến và phương pháp lựa chọn các dòng khí cụ đóng cắt - bảo vệ hạ áp:

    • Aptomat (CB): Cơ cấu bảo vệ quá tải, ngắn mạch, sụt áp.
    • MPCB (Motor Protection Circuit Breaker): Khí cụ chuyên dụng bảo vệ động cơ, tích hợp dòng cắt tức thời đạt ngưỡng $13 \times I_{dm}$ (so với mức $10 \times I_{dm}$ của MCCB tiêu chuẩn) và bảo vệ quá tải theo phân hạng Class (Class 10, Class 20) chuẩn IEC.
    • Thiết bị bảo vệ chống dòng rò (RCD, RCBO): Phân tích nguyên lý cảm ứng từ thông trong lõi thép hình xuyến dựa trên cân bằng dòng điện giữa các pha ($I_1 + I_2 = 0 \Rightarrow \Phi = 0$). Cơ chế tác động ngắt mạch khi xuất hiện dòng rò qua người ($I_{rò} > 10\text{ mA}$) hoặc rò cách điện theo các ngưỡng định mức $30\text{ mA}$, $100\text{ mA}$, $300\text{ mA}$.
    • Contactor, Rơ le nhiệt, Rơ le thời gian, Rơ le trung gian: Phân tích chuyển mạch tiếp điểm, phân loại Timer ON Delay/OFF Delay (dòng H3CR), và cấu trúc cách ly điện áp của Relay trung gian giữa phần điều khiển (9–24 VDC) và phần chấp hành (220–380 VAC).

  • Bài 3: Bảo trì mạch điện (35 giờ: 8 giờ LT, 25 giờ TH, 2 giờ KT): Tập trung vào thiết kế, lắp ráp và chẩn đoán sự cố trên các sơ đồ điều khiển động cơ không đồng bộ (ĐKB) 3 pha:

    • Mạch khởi động trực tiếp động cơ 3 pha một chiều quay sử dụng Contactor và nút bấm đơn.
    • Mạch đảo chiều quay gián tiếp sử dụng liên động điện (tiếp điểm thường đóng của Contactor này khóa chéo cuộn hút của Contactor kia).
    • Mạch đảo chiều quay trực tiếp kết hợp liên động cơ khí tại nút bấm kép và liên động điện.
    • Mạch mở máy qua cuộn kháng cho động cơ không đồng bộ rotor lồng sóc.
    • Quy trình kiểm tra nguội bằng Ohm kế đo thông mạch/ngắn mạch cuộn hút trước khi đóng điện.

  • Bài 4: Bảo trì thiết bị phân phối (10 giờ: 1 giờ LT, 9 giờ TH): Quy trình kiểm tra, bảo dưỡng thanh cái dẫn điện, dao cách ly, tủ phân phối nguồn và hệ thống tiếp địa an toàn.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết kỹ thuật điện và nguyên lý vận hành thiết bị:

  • Hệ thống nguyên lý điện từ và cơ chế đóng cắt: Định luật cảm ứng điện từ áp dụng trong lõi biến dòng xuyến của RCD/RCBO, lực hút điện từ của cuộn dây Contactor và nam châm điện của Relay trung gian.
  • Nguyên lý bảo vệ nhiệt và quá dòng: Sự giãn nở vì nhiệt của thanh kim loại kép (lưỡng kim) trong rơ le nhiệt, đặc tuyến bảo vệ quá tải theo tiêu chuẩn IEC ứng dụng trong MPCB.
  • Cấu trúc logic điều khiển tiếp điểm (Relay Logic): Nguyên lý duy trì mạch (tự giữ), logic khóa chéo (interlocking) chống ngắn mạch giữa các pha khi đảo chiều quay động cơ.

Kỹ năng phát triển

Chương trình huấn luyện giúp người học hình thành các nhóm năng lực kỹ thuật:

  • Kỹ năng kỹ thuật chuyên môn (Technical skills): Vận hành thành thạo các thiết bị đo kiểm chuyên dụng như Ampe kìm, sào thử điện cao thế, máy đo điện trở cách điện (Megohmmeter), máy đo điện trở tiếp địa, đồng hồ chỉ thị thứ tự pha, súng đo nhiệt độ hồng ngoại, thiết bị phân tích sóng hài và máy cân chỉnh đồng tâm trục bằng laser.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Phương pháp đọc và phân tích sơ đồ nguyên lý, sơ đồ nối dây; kỹ thuật sử dụng Ohm kế kiểm tra trạng thái thông mạch của mạch điều khiển (kim chỉ giá trị điện trở cuộn dây $R > 0$ là đúng; kim chỉ $0\ \Omega$ là ngắn mạch; kim không dịch chuyển là đứt/hở mạch).
  • Năng lực thực hành và xử lý sự cố (Practical competencies): Kỹ thuật uốn, luồn dây, bấm đầu cốt đúng tiết diện; kỹ năng thiết lập mô phỏng sự cố thực tế (nhảy rơ le nhiệt qua nút Test, đứt tiếp điểm duy trì, mất 1 pha nguồn động lực) và xử lý dứt điểm theo quy trình an toàn.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể định hướng sư phạm và phương thức tổ chức dạy học nhằm đảm bảo chất lượng tiếp thu của người học trình độ cao đẳng nghề:

  • Phương pháp tiếp cận sư phạm: Áp dụng phương pháp giảng dạy tích hợp, chủ đạo là quy trình 4 bước kết hợp dạy học giải quyết vấn đề (problem-based learning). Người dạy đóng vai trò hướng dẫn phân tích sơ đồ, thị phạm thao tác đo kiểm; người học chủ động thực hành lắp đặt và kiểm tra theo nhóm hoặc cá nhân.
  • Tổ chức thực hành và bài tập mở rộng: Người học thực hiện đấu nối trực tiếp trên các panen thực hành với thiết bị công nghiệp thực tế. Sau khi thành thạo các mạch chuẩn, người học phải hoàn thành các bài tập mở rộng có độ phức tạp cao hơn như:
    • Thiết kế và lắp ráp mạch điều khiển động cơ 3 pha vận hành từ hai vị trí độc lập.
    • Thiết kế mạch đảo chiều quay cho động cơ không đồng bộ 1 pha.
    • Thiết kế mạch logic điều khiển hệ thống chuông đố vui ưu tiên cho 3 đội chơi (sử dụng nguyên lý khóa chéo tín hiệu).
  • Quy trình mô phỏng sự cố có kiểm soát: Để rèn luyện phản xạ nghề nghiệp, sinh viên thực hiện các bài tập giả lập lỗi:
    • Tác động nút Test trên rơ le nhiệt khi động cơ đang vận hành để quan sát sự ngắt nguồn của Contactor và trạng thái đèn báo sự cố.
    • Làm hở mạch tiếp điểm tự giữ $K(3)$ để phân tích hiện tượng động cơ dừng ngay khi nhả nút ấn Start.
    • Ngắt 1 pha động lực (sau khi đã cô lập an toàn) để nhận biết hiện tượng gầm rú, mất pha của động cơ.
  • Phương thức kiểm tra và đánh giá kết quả:
    • Kiểm tra thường xuyên: Tối thiểu 02 bài (hình thức vấn đáp đầu giờ hoặc bài kiểm tra viết dưới 30 phút).
    • Kiểm tra định kỳ: 03 bài, gồm 01 bài lý thuyết trắc nghiệm thời lượng 45–60 phút (nội dung Bài 2) và 02 bài thực hành thời lượng 60–120 phút/bài (nội dung Bài 3).
    • Thi kết thúc mô đun: Đánh giá tổng hợp gồm phần lý thuyết trắc nghiệm trên máy vi tính (45–60 phút) và phần thực hành đấu nối/xử lý sự cố trực tiếp tại xưởng (60–120 phút).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiến bộ kỹ thuật trong lĩnh vực vận hành và bảo trì thiết bị cơ điện công nghiệp:

Nội dung cập nhật Chi tiết kỹ thuật trong giáo trình Ứng dụng thực tế sản xuất
Công nghệ chẩn đoán lệch tâm trục Máy cân chỉnh đồng tâm bằng tia laser đo góc quay $9\text{h} - 12\text{h} - 3\text{h}$, tự động tính toán độ lệch để chèn lá chêm Thay thế phương pháp rà cơ học truyền thống, tăng độ chính xác khi ghép trục động cơ với tải
Bảo vệ động cơ chuyên dụng (MPCB) Phân hạng bảo vệ theo Class 10, Class 20 (chuẩn IEC); dòng cắt tức thời $13 \times I_{dm}$ Ngăn chặn hiện tượng nhảy CB khi khởi động động cơ có dòng mở máy lớn
Bảo vệ chống dòng rò đa cấp (RCD/RCBO) Tích hợp các ngưỡng bảo vệ $10\text{ mA}$ (thiết bị trực tiếp), $30\text{ mA}$ (nhánh tiêu thụ), $100-300\text{ mA}$ (tủ chính) Phân tầng bảo vệ chống điện giật cho con người và triệt tiêu nguy cơ hỏa hoạn do rò rỉ điện
Phân tích rung động & Cân bằng động Ứng dụng thiết bị phân tích rung động kết hợp máy cân bằng động để hàn đắp bù trọng lượng Xử lý triệt để hiện tượng mất cân bằng lực ly tâm trên cánh quạt và rotor máy điện
Thiết bị giám sát chất lượng điện năng Máy đo phân tích công suất, sóng hài và kiểm tra độ phát nóng bằng camera nhiệt Giám sát tình trạng suy giảm cách điện và quá nhiệt cục bộ trên thanh cái tủ điện

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

  • Sinh viên hệ Cao đẳng: Giáo trình là tài liệu học tập bắt buộc của sinh viên năm thứ hai hoặc năm thứ ba theo học ngành Bảo trì thiết bị cơ điện. Để học tập hiệu quả mô đun này, sinh viên phải hoàn thành các môn học/mô đun tiên quyết trong khung chương trình:
    • Môn học cơ sở: An toàn lao động (ATMT19MH01), An toàn điện (KTĐ19MH1), Điện kỹ thuật cơ bản (KTĐ19MH11), Khí cụ điện (KTĐ19MĐ16), Đo lường điện (KTĐ19MĐ14), Vẽ kỹ thuật (CK19MH01).
    • Kỹ năng bổ trợ: Gia công nguội cơ bản (TBCĐ19MĐ03) và Thực tập điện cơ bản (KTĐ19MĐ50).
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chuẩn để giảng viên xây dựng giáo án tích hợp, thiết kế các trạm thực hành (workstations) tại xưởng, biên soạn đề kiểm tra trắc nghiệm lý thuyết và bảng tiêu chí đánh giá kỹ năng (rubrics) cho các bài thi thực hành.
  • Kỹ thuật viên tại các nhà máy, xí nghiệp: Tài liệu là nguồn tham khảo kỹ thuật để chuẩn hóa quy trình 5 bước trong công tác bảo dưỡng phòng ngừa (preventive maintenance), chẩn đoán nhanh các sự cố tủ điều khiển và vận hành thiết bị an toàn.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phù hợp nhất với những đối tượng nào?

Tài liệu được biên soạn chuẩn hóa cho sinh viên hệ Cao đẳng nghề Bảo trì thiết bị cơ điện tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo khối ngành kỹ thuật điện, điện công nghiệp. Đồng thời, giáo trình phù hợp làm tài liệu bồi dưỡng tay nghề cho công nhân bảo trì hệ thống điện trong các nhà máy sản xuất.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học bắt buộc phải tích lũy các kiến thức nền tảng về an toàn điện, phương pháp đo lường các đại lượng điện, cấu tạo cơ bản của khí cụ điện và kỹ thuật đọc bản vẽ kỹ thuật điện. Các học phần tiên quyết bao gồm: Điện kỹ thuật cơ bản (KTĐ19MH11), Đo lường điện (KTĐ19MĐ14), Khí cụ điện (KTĐ19MĐ16) và An toàn điện (KTĐ19MH1).

3. Điểm khác biệt căn bản giữa giáo trình này với các tài liệu lý thuyết điện thông thường là gì?

Khác với các tài liệu thuần lý thuyết, giáo trình này phân bổ hơn 77% thời lượng cho thực hành (58/75 giờ). Cấu trúc bài giảng tập trung vào kỹ năng chẩn đoán thông qua các quy trình kiểm tra nguội bằng Ohm kế, kỹ thuật phân tích hư hỏng cơ điện tích hợp (lệch trục, mòn ổ lăn, mất cân bằng động) và phương pháp mô phỏng lỗi thực tế có kiểm soát trên mạch điện.

4. Phương pháp tự học và rèn luyện kỹ năng thực hành hiệu quả nhất theo giáo trình là gì?

Người học cần nghiên cứu kỹ sơ đồ nguyên lý trước khi vào xưởng, ghi nhớ ký hiệu các chân đấu nối của từng loại khí cụ (ví dụ: chân 2-7 của Timer, tiếp điểm thường đóng liên động 5-8 của Relay), thực hiện đầy đủ quy trình đo kiểm nguội bằng đồng hồ vạn năng trước khi đóng nguồn điện và tuân thủ nghiêm ngặt quy tắc an toàn bảo hộ lao động.

5. Giáo trình có những nguồn học liệu và tài liệu tham khảo bổ trợ nào?

Nội dung giáo trình được tổng hợp và trích dẫn từ 5 tài liệu tham khảo tiêu chuẩn trong nước:

  1. Giáo trình điện công nghiệp – NXB Xây dựng, 2003.
  2. Giáo trình trang bị điện – Nguyễn Văn Chất, NXB 2004.
  3. Hệ thống cung cấp điện của xí nghiệp công nghiệp đô thị và nhà cao tầng – Nguyễn Công Hiền, Nguyễn Mạnh Hoạch, NXB Khoa học và Kỹ thuật, 2000.
  4. Lắp đặt điện công nghiệp – Trần Duy Phụng, NXB Đà Nẵng, 1999.
  5. Khí cụ điện – Phạm Văn Chới, Bùi Tiến Hữu, Nguyễn Tiến Tôn, NXB Khoa học và Kỹ thuật.

Kết luận

Giáo trình mô đun Bảo trì mạch điện (KTĐ19MĐ4) cung cấp hệ thống kiến thức toàn diện và thực tế về kỹ thuật bảo trì mạch điện công nghiệp. Thông qua thời lượng thực hành chuyên sâu (58/75 giờ), tài liệu hình thành cho người học kỹ năng làm việc từ cấp độ nhận diện thiết bị, phân tích đặc tính khí cụ bảo vệ (MPCB, RCD/RCBO, Contactor, Relay), đến năng lực đấu nối và chẩn đoán sự cố mạch điện phức tạp.

Lộ trình học tập đề xuất:

  1. Nắm vững quy trình vận hành và nguyên tắc an toàn tại Bài 1.
  2. Làm chủ nguyên lý và đặc tính tác động của khí cụ đóng cắt tại Bài 2.
  3. Rèn luyện kỹ năng đấu nối, đo kiểm Ohm kế và xử lý sự cố mạch điều khiển tại Bài 3.
  4. Hoàn thiện năng lực bảo trì hệ thống tủ phân phối tại Bài 4 trước khi bước vào kỳ thực tập sản xuất tại doanh nghiệp.

Người học nên kết hợp tra cứu các catalog kỹ thuật của các hãng sản xuất thiết bị đóng cắt (như Schneider Electric, v.v.) và các tiêu chuẩn kỹ thuật điện IEC tương ứng để cập nhật các thông số thiết bị mới trong môi trường công nghiệp hiện đại.
