TỔNG QUAN NỘI DUNG VÀ CẤU TRÚC GIÁO TRÌNH KHÍ CỤ ĐIỆN (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình (250-300 từ)

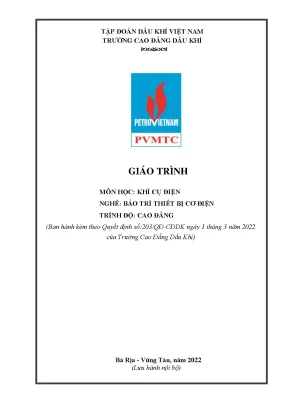

Giáo trình Khí cụ điện (Mã mô đun: ELEI53117) do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) biên soạn và ban hành kèm theo Quyết định số 203/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Bà Rịa – Vũng Tàu. Ban biên soạn gồm: ThS. Nguyễn Lê Cương (Chủ biên), ThS. Lê Thị Thu Hường và ThS. Nguyễn Xuân Thịnh.

Trong chương trình đào tạo nghề Bảo trì thiết bị cơ điện và Điện công nghiệp trình độ Cao đẳng, mô đun có thời lượng 75 giờ (gồm 14 giờ lý thuyết, 58 giờ thực hành/thảo luận và 3 giờ kiểm tra), tương đương 3 tín chỉ thuộc khối Môn học/Mô đun cơ sở (Khối II.1). Về vị trí đào tạo, mô đun được bố trí giảng dạy sau các môn học chung/đại cương (Chính trị, Pháp luật, An toàn vệ sinh lao động, Tin học) và trước các môn chuyên ngành sâu như Trang bị điện 1 (ELET55157), Trang bị điện 2 (ELEI62158), Xử lý sự cố thiết bị cơ điện (ELEM53167), Bảo trì máy điện (ELEM5415), Bảo trì mạch điện (ELEM6314).

Mục tiêu học tập của giáo trình được xác định rõ:

  • Kiến thức: Nhận dạng, phân loại được các nhóm khí cụ điện; trình bày chính xác cấu tạo và nguyên lý hoạt động của khí cụ điện đóng cắt, bảo vệ và điều khiển; hiểu rõ bản chất tiếp xúc điện, sự phát nóng và dập tắt hồ quang điện.
  • Kỹ năng: Tính toán, lựa chọn đúng thông số kỹ thuật định mức theo yêu cầu phụ tải; lắp đặt và đấu nối thành thạo các khí cụ vào một số sơ đồ mạch điện cơ bản theo Tiêu chuẩn Việt Nam (TCVN).
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính chủ động, tư duy khoa học, phương pháp làm việc nghiêm túc, cẩn thận và an toàn lao động trong môi trường kỹ thuật điện.

Cấu trúc giáo trình gồm 4 bài học lớn, tiếp cận theo mô hình kết hợp lý thuyết cơ sở với thực hành nghề nghiệp (thời lượng thực hành chiếm 77,3%), giúp sinh viên chuyển tiếp từ hiểu biết nguyên lý vật lý sang kỹ năng lắp ráp, vận hành thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 4 bài học chuyên đề có tính liên kết chặt chẽ:

  • Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết): Khái quát định nghĩa, công dụng và hệ thống phân loại khí cụ điện (theo công dụng, loại dòng điện AC/DC, nguyên lý làm việc và cấp điện áp: hạ áp $<3\text{kV}$, trung áp $3-36\text{kV}$, cao áp $36-<400\text{kV}$, siêu cao áp $\ge 400\text{kV}$). Phân tích các chế độ phát nóng (quá tải, quá điện áp $\pm \Delta U_{cp}$, ngắn mạch). Cung cấp cơ sở vật lý về tiếp xúc điện (tiếp xúc cố định, đóng mở, trượt; tiếp xúc điểm, đường, mặt) và hồ quang điện kèm 6 phương pháp dập tắt hồ quang (kéo dài cơ khí, phân đoạn qua cách tử thép, cuộn thổi từ, chất sinh khí, dầu biến áp).
  • Bài 2: Khí cụ điện đóng cắt (20 giờ: 3 LT, 17 TH): Trình bày cấu tạo, nguyên lý và công thức tính chọn cho: cầu dao (tay nắm giữa, tay nắm kéo dài, cầu dao đổi nối đất; lực điện động dập hồ quang $F = \frac{I^2}{4l}\frac{dL}{dl}$); công tắc hộp $\Pi BM$, công tắc vạn năng; công tắc hành trình (kiểu nút ấn BK-111, kiểu đòn, tế vi $0,3-0,7\text{mm}$, kiểu quay); nút ấn điều khiển (NO, NC, nút nhấn liên động); dao cách ly trong nhà/ngoài trời (yêu cầu khoảng cách an toàn nhìn thấy được, nguyên tắc liên động với máy cắt); máy cắt cao áp (máy cắt nhiều dầu, máy cắt khí $SF_6$, máy cắt không khí) và Áp-tô-mát (CB hạ áp) với hệ thống tiếp điểm đa cấp (chính, phụ, hồ quang), buồng dập hồ quang kiểu nửa kín/hở, các móc bảo vệ điện từ, rơle nhiệt, móc sụt áp và CB vạn năng bán dẫn vi mạch ($630\text{A}-5000\text{A}$).
  • Bài 3: Khí cụ điện bảo vệ (29 giờ: 4 LT, 24 TH, 1 KT): Khảo sát cấu tạo và nguyên lý nam châm điện có nắp/không nắp; rơle dòng điện, rơle điện áp; rơle nhiệt bảo vệ quá tải động cơ phối hợp theo đường đặc tính Ampe - giây ($A-s$) và các dạng kết cấu lưỡng kim kép (kiểu đồng tiền, kiểu kín đặt trong động cơ, kiểu đũa, kiểu ống, kiểu khí nén); cầu chì (loại vặn, loại hộp, loại kín có chất nhồi); thiết bị chống dòng rò (cầu dao chống giật 1 pha, 3 pha).
  • Bài 4: Khí cụ điện điều khiển (22 giờ: 3 LT, 17 TH, 2 KT): Cấu tạo, nguyên lý của contactor; mạch khởi động từ đơn hai nút nhấn, khởi động từ đảo chiều ba nút nhấn có liên động; rơle trung gian, rơle tốc độ và rơle thời gian (loại khí nén, loại bán dẫn).

Kiến thức nền tảng được xây dựng

  • Lý thuyết tiếp xúc điện: Mối quan hệ giữa điện trở tiếp xúc $R_{tx}$ với điện trở suất vật liệu $\rho$, lực ép tiếp điểm $F$, số điểm tiếp xúc $N$, ứng suất chống dập $\delta_b$ và nhiệt độ tiếp điểm qua biểu thức: $$R_{tx} = \frac{\rho}{(0,1 \div 0,2) \cdot F} \quad \text{hoặc} \quad R_{tx} = f(\rho, F, N, \delta_b, \theta)$$
  • Lý thuyết hồ quang điện: Bản chất phóng điện trong chất khí với mật độ dòng điện lớn ($10^2 - 10^3\text{ A/mm}^2$) và nhiệt độ cao ($5000 - 6000^\circ\text{C}$); các cơ chế phản ion hóa dập tắt hồ quang.
  • Lý thuyết phân tích sự cố ngắn mạch: Nhận diện các dạng ngắn mạch gồm: 1 pha chạm đất ($N^{(1)}$ - xác suất 65%), 2 pha chạm đất ($N^{(1-1)}$ - xác suất 20%), 2 pha ($N^{(2)}$ - xác suất 10%), 3 pha ($N^{(3)}$ - xác suất 5%).
  • Nguyên lý tính toán định mức: Các điều kiện chọn và kiểm tra khí cụ điện theo dòng điện tính toán ($I_{tt}$), điện áp định mức ($U_{đm}$), khả năng cắt ngắn mạch ($I_{cđm} \ge I_{Nt}$ hay $S_{cđm} \ge S_{Nt}$), kiểm tra ổn định động ($I_{dđm} \ge I_{xk}$) và ổn định nhiệt ($B_{nhđm} = I^2_{nhđm} \cdot T_{tđ}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc - hiểu sơ đồ nguyên lý mạch động lực và mạch điều khiển; phân biệt chân cực tiếp điểm thường mở (NO), tiếp điểm thường đóng (NC); thực hiện đấu nối, cài đặt dòng tác động của rơle nhiệt, rơle thời gian và contactor.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguyên nhân sự cố quá tải, sụt áp, ngắn mạch đối xứng và không đối xứng; tính toán lựa chọn khí cụ đóng cắt và bảo vệ phù hợp với công suất động cơ ($I_{đm}, I_{kđ}, K_{mm}$).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành đúng quy trình đóng/cắt liên động giữa dao cách ly và máy cắt; thay thế tiếp điểm mòn, bảo dưỡng buồng dập hồ quang, xử lý sự cố kẹt cơ khí hoặc phóng điện tiếp điểm theo quy chuẩn an toàn.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp sư phạm (Pedagogical approach): Giáo trình áp dụng phương pháp dạy học tích cực kết hợp giữa diễn giảng lý thuyết, đàm thoại gợi mở, giải quyết vấn đề (Problem-based Learning) và hướng dẫn thực hành trực tiếp tại xưởng. Giáo viên xây dựng giáo án tích hợp theo từng bài học/buổi dạy, sử dụng máy chiếu và hệ thống phiếu học tập định hướng.
  • Bài tập và xử lý tình huống (Case studies & Practical exercises): Người học tham gia thảo luận nhóm và làm việc độc lập giải quyết các bài tập tính toán kỹ thuật (ví dụ: tính chọn CB và cầu chì bảo vệ cho động cơ không đồng bộ 3 pha, phân tích lực hút nam châm điện, lựa chọn dao cách ly theo cấp điện áp). Phần thực hành xưởng chiếm 58 giờ được tổ chức tại phòng thực hành Trang bị điện, sinh viên trực tiếp đấu nối mạch khởi động từ đơn hai nút nhấn, mạch khởi động từ đảo chiều ba nút nhấn có liên động cơ - điện và cài đặt phối hợp bảo vệ quá dòng.
  • Phương pháp kiểm tra và đánh giá (Assessment methods):
    • Kiểm tra thường xuyên: 01 bài kiểm tra hình thức hỏi miệng hoặc thao tác thực hành trên máy tính.
    • Kiểm tra định kỳ (03 bài):
      1. Bài 1 (Lý thuyết): Nội dung Bài 1, Bài 2, Bài 3.
      2. Bài 2 (Lý thuyết): Nội dung Bài 4.
      3. Bài 3 (Thực hành): Đánh giá kỹ năng tổng hợp Bài 1, Bài 2, Bài 3, Bài 4.
    • Thi kết thúc mô đun: Trắc nghiệm khách quan trên máy tính, thời gian từ 60 đến 90 phút.
  • Hướng dẫn tự học (Self-study guidelines): Sinh viên chuẩn bị bài trước khi đến lớp bằng cách đọc nội dung giáo trình, làm các câu hỏi củng cố kiến thức cuối mỗi bài (câu hỏi trắc nghiệm kiểm tra khái niệm khí cụ, bản chất hồ quang, tuổi thọ đóng cắt cầu dao) và tra cứu thêm các tiêu chuẩn kỹ thuật trong danh mục tài liệu tham khảo.

Điểm nổi bật và cập nhật (250-300 từ)

  • Cập nhật công nghệ thiết bị đóng cắt và bảo vệ: Giáo trình bổ sung cấu tạo và nguyên lý của các dòng thiết bị hiện đại như máy cắt khí $SF_6$, máy cắt không khí (ACB), áp-tô-mát vạn năng sử dụng khối bảo vệ bán dẫn và vi mạch với dòng định mức từ $630\text{A}$ đến $5000\text{A}$ (điện áp $660\text{V}$), phản ánh sự chuyển đổi công nghệ từ máy cắt dầu truyền thống sang thiết bị đóng cắt buồng kín không dầu.
  • Tích hợp dữ liệu và thiết bị từ thực tế công nghiệp: Nội dung trích xuất bảng thông số kỹ thuật thực tế (bảng số liệu cuộn dây rơle, bảng 1.7 về thông số thiết bị chống dòng rò của các hãng công nghiệp, hình ảnh CB thực tế của hãng Merlin Gerin), giúp sinh viên tiếp cận trực quan với thiết bị đang vận hành trên lưới điện.
  • Chuẩn hóa quy trình thao tác an toàn cao áp: Đưa ra các quy tắc vận hành nghiêm ngặt cho dao cách ly và máy cắt cao áp (quy tắc liên động: khi cắt phải cắt máy cắt trước rồi mới cắt dao cách ly; khi đóng phải đóng dao cách ly trước rồi mới đóng máy cắt), đảm bảo an toàn tuyệt đối cho người và thiết bị trong quá trình bảo dưỡng.
  • Gắn kết thực tiễn đào tạo nghề cơ điện dầu khí: Giáo trình được xây dựng trực tiếp phục vụ chuẩn đầu ra nghề Bảo trì thiết bị cơ điện và Điện công nghiệp tại Trường Cao đẳng Dầu khí, đảm bảo tính liên thông và đáp ứng yêu cầu kỹ thuật trong các nhà máy lọc hóa dầu, xí nghiệp công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đào tạo chính quy: Dành cho sinh viên trình độ Cao đẳng các nghề: Bảo trì thiết bị cơ điện, Điện công nghiệp và các ngành kỹ thuật liên quan đến bảo dưỡng hệ thống điện.
  • Điều kiện tiên quyết (Prerequisites): Sinh viên cần hoàn thành các môn học đại cương và cơ sở như: An toàn vệ sinh lao động (SAEN52001), Tin học (COMP63006), Vẽ kỹ thuật 1 (MECM512003); đồng thời học song song hoặc đã học qua các môn Đo lường điện (ELEI53115), Điện kỹ thuật cơ bản (ELEO53012).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ thiết kế bài giảng lý thuyết, giáo án tích hợp, phiếu học tập, ngân hàng đề kiểm tra định kỳ và đề thi trắc nghiệm kết thúc môn theo Quyết định số 203/QĐ-CĐDK.
  • Kỹ thuật viên tự học và tham khảo: Phục vụ kỹ thuật viên bảo trì cơ điện, thợ vận hành trạm điện tại các nhà máy, xí nghiệp tự tra cứu thông số định mức, bảng quy cách cuộn dây rơle, công thức tính toán ngắn mạch và quy trình kiểm tra bảo dưỡng khí cụ điện.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề Bảo trì thiết bị cơ điện, Điện công nghiệp của Trường Cao đẳng Dầu khí, đồng thời là tài liệu tham khảo cho kỹ thuật viên bảo trì hệ thống điện công nghiệp.

2. Cần chuẩn bị những kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ sở về vật lý điện từ, định luật dòng điện, quy định an toàn vệ sinh lao động và kỹ năng đọc bản vẽ sơ đồ điện cơ bản từ các môn học chung trước đó.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thông thường là gì?

Giáo trình có thời lượng thực hành vượt trội (58/75 giờ, chiếm 77,3%), tập trung vào cấu tạo chi tiết, hình ảnh thực tế, bảng tra thông số công nghiệp và bài tập đấu nối mạch điều khiển thực hành thay vì chỉ trình bày thuần túy lý thuyết.

4. Làm sao để tự học và nắm vững kiến thức môn học hiệu quả?

Người học cần kết hợp đọc hiểu lý thuyết vật lý (tiếp xúc điện, dập hồ quang), giải các bài toán tính chọn định mức theo công thức ($I_{đm}, U_{đm}, S_c$), trả lời hệ thống câu hỏi củng cố cuối bài và rèn luyện kỹ năng đấu nối mạch trong các giờ thực hành.

5. Có tài liệu bổ trợ và tham khảo nào kèm theo giáo trình?

Giáo trình sử dụng các tài liệu tham khảo chính:

  1. Nguyễn Xuân Phú, Khí cụ Điện Kết cấu, sử dụng và sửa chữa, NXB Khoa Học và Kỹ Thuật, 2000.
  2. Lê Thị Thu Hường, Khí cụ điện, Lưu hành nội bộ Trường Cao Đẳng Dầu Khí, 2022. Cùng hệ thống phiếu học tập và ngân hàng đề kiểm tra trắc nghiệm máy tính của nhà trường.

Kết luận (150 từ)

Giáo trình Khí cụ điện (Mã ELEI53117) của Trường Cao đẳng Dầu khí là học liệu đào tạo chuyên môn cơ sở chuẩn hóa, kết hợp chặt chẽ giữa lý thuyết cơ sở về tiếp xúc điện, dập tắt hồ quang và kỹ năng thực hành đóng cắt, bảo vệ, điều khiển hệ thống điện.

Lộ trình học tập được thiết kế khoa học: xuất phát từ nguyên lý cơ bản (Bài 1) $\rightarrow$ khí cụ đóng cắt (Bài 2) $\rightarrow$ khí cụ bảo vệ (Bài 3) $\rightarrow$ khí cụ điều khiển và lắp đặt mạch liên động (Bài 4), tạo tiền đề trực tiếp để sinh viên tiếp cận các môn học chuyên môn tiếp theo như Trang bị điện, Bảo trì máy điện, Bảo trì mạch điện và Xử lý sự cố thiết bị cơ điện. Toàn bộ nội dung giáo trình được bổ trợ bằng hệ thống bảng tra cứu số liệu kỹ thuật, sơ đồ hình vẽ chi tiết và câu hỏi củng cố sau mỗi chuyên đề.
