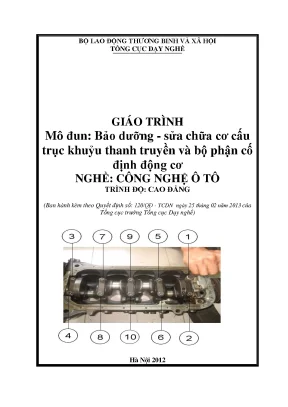

Giáo Trình Bảo Dưỡng - Sửa Chữa Cơ Cấu Trục Khuỷu Thanh Truyền và Bộ Phận Cố Định Động Cơ (Mô Đun 22)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Bảo dưỡng - sửa chữa cơ cấu trục khuỷu thanh truyền và bộ phận cố định động cơ (Mã số mô đun: MĐ 22) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Công nghệ Ô tô trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do tập thể tác giả gồm ThS. Phạm Tố Như (Chủ biên), ThS. Nguyễn Đức Nam (Đồng chủ biên) cùng 18 cán bộ, giảng viên thuộc Khoa Động lực - Trường Cao đẳng nghề Cơ khí Nông nghiệp biên soạn.

Về vị trí đào tạo, mô đun MĐ 22 được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở và kỹ thuật nền tảng từ MH 07 đến MH 16, cùng các mô đun chuyên ngành bổ trợ từ MĐ 17 đến MĐ 21. Tổng thời lượng học tập của mô đun là 150 giờ, trong đó lý thuyết chiếm 30 giờ, thực hành chiếm 114 giờ và thời gian kiểm tra là 6 giờ.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho học viên khả năng:

  • Trình bày chính xác nhiệm vụ, điều kiện làm việc, đặc điểm cấu tạo của bộ phận cố định (thân máy, nắp máy, đáy máy, xy lanh, gioăng đệm) và cơ cấu trục khuỷu - thanh truyền (piston, chốt piston, xéc măng, thanh truyền, trục khuỷu, bạc lót).
  • Phân tích hiện tượng, nguyên nhân sai hỏng và thực hiện đúng phương pháp kiểm tra, đo đạc sai lệch hình học và khe hở lắp ghép.
  • Thực hiện thành thạo các quy trình tháo lắp, bảo dưỡng thường xuyên, bảo dưỡng định kỳ và sửa chữa phục hồi/thay thế chi tiết đúng quy chuẩn kỹ thuật và an toàn lao động.

Điểm đặc thù của tài liệu là phương pháp tiếp cận tích hợp công nghệ: gắn kết lý thuyết cấu tạo với bảng quy trình công nghệ từng bước và định mức kỹ thuật kiểm tra trên các dòng động cơ cụ thể (Toyota 1NZ, Toyota 5S-FE, Toyota 3A, UAZ, KAMAZ 740, ZIL-130, D-50, D-240).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình gồm 7 bài học được sắp xếp theo trình tự tuần tiến từ nhận dạng cấu tạo, quy trình tháo lắp, bảo dưỡng đến sửa chữa phục hồi từng cụm chi tiết:

  1. Bài 1: Tháo lắp, nhận dạng bộ phận cố định và cơ cấu trục khuỷu thanh truyền (32 giờ: 10 LT - 20 TH - 2 KT)
    Cung cấp nhiệm vụ, yêu cầu kỹ thuật, phân loại động cơ (theo số xy lanh: 3, 4, 6, 8 xy lanh; theo cách bố trí: thẳng hàng, chữ V, đối xứng; theo loại xy lanh: liền, rời). Hướng dẫn quy trình tháo lắp nắp máy theo sơ đồ nới lỏng/siết ốc từ giữa ra ngoài, tháo lắp xy lanh rời (độ nhô cao yêu cầu 0,07 - 0,08 mm), tháo lắp chốt piston (3 phương pháp: lắp bơi, lắp cố định với lỗ chốt, lắp cố định với đầu nhỏ thanh truyền), xéc măng (chia miệng so le), và nhóm trục khuỷu.

  2. Bài 2: Bảo dưỡng bộ phận cố định và cơ cấu trục khuỷu thanh truyền (20 giờ: 5 LT - 15 TH)
    Hướng dẫn bảo dưỡng thường xuyên (kiểm tra rò rỉ dầu cácte, rò rỉ nước làm mát, áp suất mạch dầu chính, tiếng gõ bất thường) và bảo dưỡng định kỳ (tẩy rửa muội than buồng cháy bằng phương pháp đốt hóa chất hoặc dung dịch ngâm hóa học; quy trình xả và thay dầu bôi trơn theo bảng định mức kỹ thuật).

  3. Bài 3: Sửa chữa bộ phận cố định của động cơ (18 giờ: 3 LT - 15 TH)
    Phân tích hiện tượng nứt vỡ, cong vênh bề mặt tiếp xúc thân máy và nắp máy; phương pháp kiểm tra độ phẳng bằng thước kiểm và căn lá; quy trình gia công mài phẳng, vá hàn hoặc thay thế thân/nắp máy.

  4. Bài 4: Sửa chữa xy lanh (18 giờ: 3 LT - 15 TH)
    Phân tích hiện tượng mài mòn không đều (mòn côn, mòn ô van) do ma sát và ăn mòn hóa học; kỹ thuật đo đường kính xy lanh bằng đồng hồ so đo lỗ; quy trình doa xy lanh lên cốt sửa chữa hoặc ép thay ống lót (sơ mi) xy lanh khô/ướt.

  5. Bài 5: Sửa chữa nhóm piston (21 giờ: 3 LT - 16 TH - 2 KT)
    Xác định sai hỏng mòn rãnh xéc măng, mòn thân piston, mòn lỗ chốt; phân nhóm kích thước lắp ghép giữa piston - xy lanh - chốt piston (như mã màu sơn nhóm chốt trên động cơ D-240); quy trình thay xéc măng hơi (xéc măng số 1 mạ Crôm), xéc măng dầu.

  6. Bài 6: Sửa chữa nhóm thanh truyền (18 giờ: 3 LT - 15 TH)
    Kiểm tra độ cong, độ xoắn thân thanh truyền tiết diện chữ I trên thiết bị chuyên dùng; kiểm tra khối lượng thanh truyền (độ chênh lệch cho phép < 15g); kỹ thuật thay thế bạc lót đầu nhỏ và bạc lót hai nửa đầu to (hợp kim Babít, đồng chì, hợp kim nhôm ACM).

  7. Bài 7: Sửa chữa nhóm trục khuỷu (23 giờ: 3 LT - 18 TH - 2 KT)
    Xác định sai lệch độ đảo trục khuỷu, mòn côn, mòn ô van cổ trục chính và cổ thanh truyền; kiểm tra khe hở dọc trục khuỷu (yêu cầu $\le 0,3\text{ mm}$); bảo dưỡng bánh đà và bộ phận giảm dao động xoắn.

Kiến thức nền tảng được xây dựng

  • Lý thuyết động lực học và chuyển đổi cơ năng: Cơ chế tiếp nhận áp lực khí cháy giãn nở biến đổi chuyển động tịnh tiến qua lại của piston thành chuyển động quay tròn của trục khuỷu.
  • Nguyên lý bôi trơn và thủy động lực học: Nguyên lý duy trì màng dầu thủy động giữa cổ trục và bạc lót; quan hệ giữa khe hở bạc và áp suất mạch dầu (khe hở tăng 0,10 mm làm áp suất dầu giảm tương ứng $1\text{ kG/cm}^2$).
  • Nguyên lý làm kín nhiệt động: Cơ chế đàn hồi bao kín buồng đốt của xéc măng khí và cơ chế gạt dầu hồi lưu của xéc măng dầu; cấu tạo thân piston hình ô van và rãnh nhiệt chữ T nhằm triệt tiêu độ giãn nở không đều khi làm việc ở nhiệt độ cao.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo panme, đồng hồ so đo lỗ xy lanh, thước lá đo khe hở nhiệt, cần siết lực (clê lực), thiết bị vam tháo xy lanh, kìm banh xéc măng chuyên dùng và thiết bị ép chốt piston.
  • Kỹ năng phân tích chẩn đoán (Analytical skills): Phân tích nguyên nhân tụt áp suất dầu bôi trơn, nhận diện tiếng gõ động cơ (gõ chốt piston, gõ xéc măng, gõ bạc trục), tính toán độ côn, độ méo và chọn cốt sửa chữa xy lanh, piston.
  • Kỹ năng thực hành quy chuẩn (Practical competencies): Thực hiện đúng trình tự nới lỏng và siết bu lông nắp máy/gối đỡ từ trong ra ngoài theo hình xoắn ốc đối xứng; pha chế dung dịch tẩy rửa muội than hóa học; lắp đặt cụm piston - thanh truyền vào xy lanh không gây kẹt xéc măng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm tích hợp thực hành công nghệ (tỷ lệ phân bổ: 30 giờ lý thuyết / 114 giờ thực hành / 6 giờ kiểm tra). Cấu trúc mỗi bài học được tiêu chuẩn hóa theo định dạng bảng thao tác kỹ thuật gồm 3 cột: Số thứ tự – Nội dung các bước thực hiện – Yêu cầu kỹ thuật, giúp việc chuyển giao kỹ năng nghề diễn ra trực quan và đồng bộ.

Trong quá trình giảng dạy, các case study kỹ thuật và bài tập định lượng được tích hợp trực tiếp:

  • Case study chẩn đoán hệ thống bôi trơn: Đánh giá tình trạng áp suất mạch dầu trên động cơ KAMAZ 740. Ở tốc độ định mức $2600\text{ vòng/phút}$, áp suất chuẩn đạt $4,0 - 5,5\text{ kG/cm}^2$; khi áp suất giảm còn $0,9 - 1,0\text{ kG/cm}^2$ tương ứng với khe hở bạc trục đạt $0,40 - 0,45\text{ mm}$, đưa ra chỉ định đại tu.
  • Bài tập phân loại và chọn cặp lắp ghép: Thực hành đo đường kính thân piston, đường kính trong lòng xy lanh để chọn khe hở tối ưu ($0,005 - 0,010\text{ mm}$); ghép cặp chốt piston theo mã màu sơn (nhóm 1 sơn đen: đường kính $38 - 0,01\text{ mm}$, nhóm 2 sơn vàng: đường kính $38 - 0,016\text{ mm}$ trên động cơ D-240).

Về đánh giá và tự học:

  • Phương pháp kiểm tra: Đánh giá năng lực thao tác thực tế qua 3 bài kiểm tra định kỳ (Bài 1: 2 giờ; Bài 5: 2 giờ; Bài 7: 2 giờ), tập trung vào độ chính xác kích thước đo kiểm, trình tự tháo lắp và tiêu chuẩn an toàn - vệ sinh công nghiệp.
  • Hướng dẫn tự học: Học viên sử dụng hệ thống câu hỏi kiểm tra cuối mỗi bài để củng cố lý thuyết cấu tạo; đối chiếu trực tiếp các sai số đo đạc trên xưởng với bảng thông số tiêu chuẩn của nhà sản xuất được cung cấp trong giáo trình.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh sự kết hợp giữa các kiến thức nền tảng về cơ cấu động cơ máy kéo/xe tải truyền thống và các công nghệ động cơ ô tô hiện đại:

  • Tích hợp đa dạng các hệ kết cấu động cơ: Giáo trình trình bày song song kết cấu thân máy đúc liền bằng gang và thân máy hợp kim nhôm (như động cơ Toyota 1NZ); phân tích ưu nhược điểm của xy lanh khô và xy lanh ướt (loại rời) trên động cơ máy kéo (D-50, D-240, SMD-14) so với xy lanh gia công trực tiếp trên thân máy xe du lịch.
  • Tiêu chuẩn hóa vật liệu và cấp chất lượng bôi trơn: Cập nhật bảng phân loại dầu nhờn động cơ theo tiêu chuẩn API (động cơ xăng: SE, SF, SG; động cơ diesel: CC, CD) và tiêu chuẩn độ nhớt SAE (10W-30, 10W-40, 20W-40, DP-14); bảng tra cứu dung tích và loại dầu cho các dòng xe như Toyota Land Cruiser (động cơ 1FZ-F, 1FZ-FE, 3F, 1HZ, 1HD-T), Toyota Hiace (động cơ 1RZ, 2RZ, 2L, 3L), ZIL-130, UAZ.
  • Quy chuẩn lực siết và góc quay hiện đại: Tích hợp quy trình siết nắp máy, gối đỡ trục khuỷu theo mô men lực định mức kết hợp bước siết góc quay bổ sung ($90^\circ$) để đảm bảo độ biến dạng đàn hồi chính xác của bu lông.
  • Quy trình công nghệ bảo dưỡng hóa học: Cung cấp công thức dung dịch ngâm tẩy muội than cho chi tiết hợp kim nhôm ($200\text{g Ca(OH)}_2 + 100\text{g dầu loãng} + 100\text{g Na}_2\text{SiO}_2 + 10\text{ lít nước}$) và dung dịch dầu hỏa đối với chi tiết gang xám.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ô tô:

Nhóm đối tượng Mục đích & Phạm vi sử dụng
Sinh viên Cao đẳng nghề Ô tô Học tập mô đun chuyên ngành MĐ 22 (thực hiện ở năm thứ hai hoặc năm thứ ba sau khi hoàn thành khối môn học MH 07 - MH 16 và MĐ 17 - MĐ 21).
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy chuẩn, làm căn cứ xây dựng giáo án tích hợp, phiếu hướng dẫn thực hành và đề thi kiểm tra tay nghề.
Học viên trung cấp & Thợ sửa chữa Dùng làm tài liệu bồi dưỡng tay nghề, tra cứu quy trình tháo lắp, bảng mô men siết lực và thông số khe hở sửa chữa.
Kỹ thuật viên xưởng dịch vụ Tham khảo quy trình chẩn đoán sai hỏng hình học, kỹ thuật phục hồi chi tiết máy và bảng chu kỳ bảo dưỡng định kỳ (từ 20.000 km đến 200.000 km).

Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức Dung sai - Đo lường kỹ thuật, Vẽ kỹ thuật cơ khí, Cơ lý thuyết, Vật liệu học và các kỹ năng nguội, hàn cơ bản trong cơ khí ô tô.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với sinh viên hệ Cao đẳng nghề Công nghệ Ô tô, giảng viên kỹ thuật động lực, học viên các khóa đào tạo nghề sửa chữa máy động lực và kỹ thuật viên bảo dưỡng ô tô.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành 10 môn học cơ sở (từ MH 07 đến MH 16) bao gồm dung sai đo lường, vật liệu học, vẽ kỹ thuật, an toàn lao động và 5 mô đun thực hành cơ sở nghề (từ MĐ 17 đến MĐ 21).

3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết động cơ thông thường là gì?

Giáo trình tập trung vào năng lực thực hành công nghệ (chiếm 114/150 giờ), mô tả chi tiết các bước thực hiện dạng bảng thao tác, yêu cầu kỹ thuật định lượng và dẫn chứng số liệu trực tiếp từ các động cơ thực tế (Toyota 1NZ, 5S-FE, UAZ, KAMAZ, D-240).

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả từ tài liệu?

Người học cần đối chiếu phần cấu tạo nguyên lý với hình vẽ bóc tách chi tiết; tuân thủ nghiêm ngặt bảng trình tự tháo lắp và quy định siết bu lông đối xứng; thực hành đo đạc nhiều lần trên dưỡng đo, đồng hồ so để thuần thục kỹ năng đọc kích thước dung sai.

5. Giáo trình có cung cấp các bảng thông số kỹ thuật bảo dưỡng định kỳ không?

Có. Giáo trình tích hợp bảng định ngạch bảo dưỡng theo chu kỳ quãng đường vận hành ($20.000\text{ km} - 200.000\text{ km}$ tương đương $12 - 120\text{ tháng}$), bao gồm thời hạn thay dầu, lọc dầu, bugi, dây curoa dẫn động và căn chỉnh khe hở nhiệt.

Kết luận (150 từ)

Giáo trình Mô đun Bảo dưỡng - sửa chữa cơ cấu trục khuỷu thanh truyền và bộ phận cố định động cơ (MĐ 22) cung cấp hệ thống kiến thức hoàn chỉnh về nguyên lý kết cấu, phương pháp chẩn đoán sai hỏng và quy trình công nghệ phục hồi các cơ cấu chịu lực, sinh công chính của động cơ đốt trong.

Lộ trình học tập đề xuất:

  1. Nắm vững lý thuyết nhận dạng kết cấu và nguyên tắc an toàn tháo lắp cơ khí.
  2. Rèn luyện kỹ năng bảo dưỡng hệ thống bôi trơn, làm mát và khử muội than.
  3. Thực hiện đo kiểm sai lệch hình học (xy lanh, piston, trục khuỷu) bằng dụng cụ đo chính xác.
  4. Gia công phục hồi, cân chỉnh cụm thanh truyền - piston và lắp ráp tổng thành đạt tiêu chuẩn kỹ thuật.

Tài liệu tham khảo bổ trợ đề xuất bao gồm: Sổ tay dữ liệu kỹ thuật sửa chữa các dòng xe Toyota, tài liệu hướng dẫn kỹ thuật động cơ diesel KAMAZ/D-240 và các tiêu chuẩn kiểm định an toàn kỹ thuật phương tiện cơ giới đường bộ.
