Giáo Trình Bảo Dưỡng và Sửa Chữa Hệ Thống Nhiên Liệu Động Cơ Xăng

Giáo trình nghiên cứu bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ xăng nghề công nghệ ô tô trình độ cao đẳng trường, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Công Nghệ Ô Tô
• Đề tài: Giáo Trình Bảo Dưỡng và Sửa Chữa Hệ Thống Nhiên Liệu Động Cơ Xăng
• Loại tài liệu: giáo trình
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI GIỚI THIỆU
• LỜI GIỚI THIỆU
• MỤC LỤC
• 1. BÀI 1: THÁO LẮP, NHẬN DẠNG HỆ THỐNG NHIÊN LIỆU ĐỘNG CƠ XĂNG DÙNG BỘ CHẾ HÒA KHÍ
• 1.1. NHIỆM VỤ, YÊU CẦU VÀ PHÂN LOẠI CỦA HỆ THỐNG NHIÊN LIỆU XĂNG DÙNG CHẾ HÒA KHÍ ĐỘNG CƠ Ô TÔ
• 1.1.1. Nhiệm vụ
• 1.1.2. Yêu cầu
• 1.1.3. Phân loại
• 1.2. SƠ ĐỒ CẤU TẠO, NHẬN DẠNG VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỆ THỐNG NHIÊN LIỆU ĐỘNG XĂNG DÙNG BỘ CHẾ HÒA KHÍ
• 1.2.1. Sơ đồ cấu tạo
• 1.2.2. Nguyên lý hoạt động
• 1.3. NHIỆM VỤ, YÊU CẦU CẤU TẠO CÁC BỘ PHẬN CỦA HỆ THỐNG
• 1.3.1. Thùng nhiên liệu
• 1.3.1.1. Nhiệm vụ, yêu cầu
• 1.3.1.2. Cấu tạo
• 1.3.2. Ống dẫn xăng
• 1.3.3. Bầu lọc xăng
• 1.3.3.1. Nhiệm vụ, yêu cầu, phân loại
• 1.3.3.2. Cấu tạo, nguyên lý làm việc
• 1.3.3.2.1. Cấu tạo của bầu lọc thô
• 1.3.3.2.2. Nguyên lý làm việc của bầu lọc thô
• 1.3.3.2.3. Cấu tạo của bầu lọc tinh
• 1.3.3.2.4. Nguyên lý làm việc của bầu lọc tinh
• 1.3.3.2.5. Bầu lọc toàn phần
• 1.3.4. Bầu lọc không khí
• 1.3.4.1. Nhiệm vụ, phân loại
• 1.3.4.2. Cấu tạo
• 1.3.5. Ống nạp, ống xả
• 1.3.5.1. Nhiệm vụ, yêu cầu
• 1.3.5.2. Cấu tạo ống nạp và ống xả
• 1.3.5.3. Nhiệm vụ, yêu cầu, cấu tạo bình tiêu âm
• 1.3.6. Bộ phận xung gió, thu hồi xăng
• 1.3.6.1. Nhiệm vụ
• 1.3.6.2. Yêu cầu
• 1.3.6.3. Cấu tạo
• 1.3.7. Bơm xăng cơ khí
• 1.3.7.1. Nhiệm vụ
• 1.3.7.2. Yêu cầu
• 1.3.7.3. Cấu tạo và nguyên lý hoạt động

Tóm tắt

I. Tổng quan về giáo trình bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ xăng

Giáo trình bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ xăng là tài liệu quan trọng cho học viên ngành công nghệ ô tô. Tài liệu này cung cấp kiến thức cơ bản về cấu tạo, nguyên lý hoạt động và quy trình bảo dưỡng, sửa chữa hệ thống nhiên liệu. Mục tiêu chính là giúp học viên nắm vững các kỹ năng cần thiết để thực hiện bảo trì và sửa chữa hiệu quả, đảm bảo an toàn và độ tin cậy cho động cơ xăng.

1.1. Mục tiêu và nội dung chính của giáo trình

Giáo trình bao gồm các bài học từ tháo lắp, nhận dạng hệ thống nhiên liệu đến sửa chữa các bộ phận như bơm xăng, bộ chế hòa khí. Mỗi bài học được thiết kế để cung cấp kiến thức lý thuyết và thực hành, giúp học viên có thể áp dụng ngay vào thực tế.

1.2. Tầm quan trọng của việc bảo dưỡng hệ thống nhiên liệu

Bảo dưỡng hệ thống nhiên liệu động cơ xăng không chỉ giúp duy trì hiệu suất hoạt động của xe mà còn giảm thiểu ô nhiễm môi trường. Việc bảo trì định kỳ giúp phát hiện sớm các hư hỏng, từ đó tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ của động cơ.

II. Vấn đề và thách thức trong bảo dưỡng hệ thống nhiên liệu động cơ xăng

Trong quá trình sử dụng, hệ thống nhiên liệu động cơ xăng thường gặp phải nhiều vấn đề như tắc nghẽn, rò rỉ hoặc hư hỏng các bộ phận. Những vấn đề này không chỉ ảnh hưởng đến hiệu suất động cơ mà còn có thể gây ra sự cố nghiêm trọng. Việc nhận diện và khắc phục kịp thời là rất quan trọng.

2.1. Các vấn đề thường gặp trong hệ thống nhiên liệu

Một số vấn đề phổ biến bao gồm tắc bầu lọc xăng, hư hỏng bơm xăng và rò rỉ nhiên liệu. Những vấn đề này có thể dẫn đến việc động cơ không khởi động được hoặc hoạt động không ổn định.

2.2. Nguyên nhân gây ra hư hỏng hệ thống nhiên liệu

Hư hỏng có thể do nhiều nguyên nhân như chất lượng nhiên liệu kém, điều kiện môi trường khắc nghiệt, hoặc quy trình bảo dưỡng không đúng cách. Việc hiểu rõ nguyên nhân sẽ giúp thợ sửa chữa có biện pháp khắc phục hiệu quả.

III. Phương pháp bảo dưỡng hệ thống nhiên liệu động cơ xăng hiệu quả

Để bảo dưỡng hệ thống nhiên liệu động cơ xăng hiệu quả, cần áp dụng các phương pháp kiểm tra và bảo trì định kỳ. Việc này không chỉ giúp phát hiện sớm các vấn đề mà còn đảm bảo động cơ hoạt động ổn định và tiết kiệm nhiên liệu.

3.1. Quy trình kiểm tra hệ thống nhiên liệu

Quy trình kiểm tra bao gồm việc kiểm tra bầu lọc xăng, bơm xăng và các ống dẫn. Cần đảm bảo rằng tất cả các bộ phận đều hoạt động bình thường và không có dấu hiệu rò rỉ.

3.2. Các kỹ thuật bảo trì hệ thống nhiên liệu

Các kỹ thuật bảo trì bao gồm thay thế bầu lọc xăng định kỳ, kiểm tra và làm sạch bộ chế hòa khí, cũng như kiểm tra áp suất bơm xăng. Những kỹ thuật này giúp duy trì hiệu suất động cơ và giảm thiểu sự cố.

IV. Ứng dụng thực tiễn của giáo trình trong ngành công nghệ ô tô

Giáo trình bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ xăng không chỉ cung cấp kiến thức lý thuyết mà còn giúp học viên thực hành các kỹ năng cần thiết. Những kiến thức này có thể áp dụng trực tiếp trong công việc sửa chữa ô tô, từ đó nâng cao tay nghề và khả năng làm việc.

4.1. Kết quả nghiên cứu và ứng dụng thực tế

Nhiều nghiên cứu đã chỉ ra rằng việc áp dụng đúng quy trình bảo dưỡng giúp giảm thiểu hư hỏng và tăng tuổi thọ động cơ. Học viên có thể áp dụng những kiến thức này để cải thiện hiệu suất làm việc của mình.

4.2. Vai trò của giáo trình trong đào tạo nghề

Giáo trình đóng vai trò quan trọng trong việc đào tạo nghề công nghệ ô tô, giúp học viên nắm vững kiến thức và kỹ năng cần thiết để trở thành thợ sửa chữa chuyên nghiệp. Điều này không chỉ nâng cao chất lượng đào tạo mà còn đáp ứng nhu cầu thị trường lao động.

V. Kết luận và tương lai của giáo trình bảo dưỡng hệ thống nhiên liệu

Giáo trình bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ xăng là tài liệu thiết yếu cho học viên ngành công nghệ ô tô. Với sự phát triển không ngừng của công nghệ, giáo trình cần được cập nhật thường xuyên để đáp ứng nhu cầu thực tiễn. Tương lai của giáo trình sẽ hướng đến việc tích hợp công nghệ mới và phương pháp giảng dạy hiện đại.

5.1. Định hướng phát triển giáo trình

Giáo trình sẽ được cập nhật để bao gồm các công nghệ mới như hệ thống phun xăng điện tử và các phương pháp bảo trì hiện đại. Điều này sẽ giúp học viên nắm bắt kịp thời các xu hướng mới trong ngành.

5.2. Tầm quan trọng của việc cải tiến giáo trình

Việc cải tiến giáo trình không chỉ nâng cao chất lượng đào tạo mà còn giúp học viên tự tin hơn khi bước vào thị trường lao động. Điều này sẽ góp phần nâng cao chất lượng dịch vụ sửa chữa ô tô tại Việt Nam.

Trích đoạn nội dung tài liệu

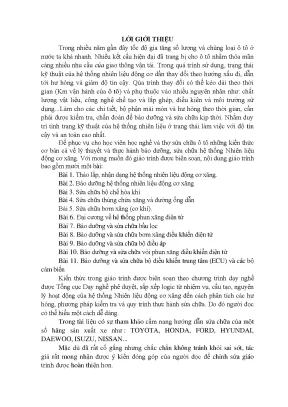

LỜI GIỚI THIỆU Trong nhiều năm gần đây tốc độ gia tăng số lƣợng và chủng loại ô tô ở nƣớc ta khá nhanh. Nhiều kết cấu hiện đại đã trang bị cho ô tô nhằm thỏa mãn càng nhiều nhu cầu của giao thông vận tải. Trong quá trình sử dụng, trạng thái kỹ thuật của hệ thống nhiên liệu động cơ dần thay đổi theo hƣớng xấu đi, dẫn tới hƣ hỏng và giảm độ tin cậy. Qúa trình thay đổi có thể kéo dài theo thời gian (Km vận hành của ô tô) và phụ thuộc vào nhiều nguyên nhân nhƣ: chất lƣợng vật liệu, công nghệ chế tạo và lắp ghép, điều kiên và môi trƣờng sử dụng.Làm cho các chi tiết, bộ phận mài mòn và hƣ hỏng theo thời gian, cần phải đƣợc kiểm tra, chẩn đoán để bảo dƣỡng và sửa chữa kịp thời.

Nhằm duy trì tình trạng kỹ thuật của hệ thống nhiên liệu ở trạng thái làm việc với độ tin cậy và an toàn cao nhất. Để phục vụ cho học viên học nghề và thợ sửa chữa ô tô những kiến thức cơ bản cả về lý thuyết và thực hành bảo dƣỡng, sửa chữa hệ thống Nhiên liệu động cơ xăng. Với mong muốn đó giáo trình đƣợc biên soạn, nội dung giáo trình bao gồm mƣời một bài: Bài 1. Tháo lắp, nhận dạng hệ thống nhiên liệu động cơ xăng.

Bảo dƣỡng hệ thống nhiên liệu động cơ xăng Bài 3. Sửa chữa bộ chế hòa khí Bài 4. Sửa chữa thùng chứa xăng và đƣờng ống dẫn Bài 5. Sửa chữa bơm xăng (cơ khí).

Đại cƣơng về hệ thống phun xăng điện tử Bài 7. Bảo dƣỡng và sửa chữa bầu lọc Bài 8. Bảo dƣỡng và sửa chữa bơm xăng điều khiển điện tử Bài 9. Bảo dƣỡng và sửa chữa bộ điều áp Bài 10.

Bảo dƣỡng và sửa chữa vòi phun xăng điều khiển điện tử Bài 11. Bảo dƣỡng và sửa chữa bộ điều khiển trung tâm (ECU) và các bộ cảm biến Kiến thức trong giáo trình đƣợc biên soạn theo chƣơng trình dạy nghề đƣợc Tổng cục Dạy nghề phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, nguyên lý hoạt động của hệ thống Nhiên liệu động cơ xăng đến cách phân tích các hƣ hỏng, phƣơng pháp kiểm tra và quy trình thực hành sửa chữa. Do đó ngƣời đọc có thể hiểu một cách dễ dàng. Trong tài liệu có sự tham khảo cẩm nang hƣớng dẫn sửa chữa của một số hãng sản xuất xe nhƣ : TOYOTA, HONDA, FORD, HYUNDAI, DAEWOO, ISUZU, NISSAN.

Mặc dù đã rất cố gắng nhƣng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận đƣợc ý kiến đóng góp của ngƣời đọc để chỉnh sửa giáo trình đƣợc hoàn thiện hơn. 2 Xin chân thàng cảm ơn ! MỤC LỤC ĐỀ MỤC TRANG Lời giới thiệu 1 Mục lục 3 Bài 1. Tháo lắp, nhận dạng hệ thống nhiên liệu động cơ xăng. Bảo dƣỡng hệ thống nhiên liệu động cơ xăng 36 Bài 3.

Sửa chữa bộ chế hòa khí 50 Bài 4. Sửa chữa thùng chứa xăng và đƣờng ống dẫn 148 Bài 5. Sửa chữa bơm xăng (cơ khí). Đại cƣơng về hệ thống phun xăng điện tử 164 Bài 7.

Bảo dƣỡng và sửa chữa bầu lọc 203 Bài 8. Bảo dƣỡng và sửa chữa bơm xăng điều khiển điện tử 215 Bài 9. Bảo dƣỡng và sửa chữa bộ điều áp 238 Bài 10. Bảo dƣỡng và sửa chữa vòi phun xăng điều khiển điện tử 245 Bài 11.

Bảo dƣỡng và sửa chữa bộ điều khiển trung tâm (ECU) và 264 các bộ cảm biến Danh sách các chữ viết tắt về xe hơi thƣờng đƣợc sử dụng 353 3 TÊN MÔ ĐUN: BẢO DƢỠNG VÀ SỬA CHỮA HỆ THỐNG NHIÊN LIỆU ĐỘNG CƠ XĂNG Mã mô đun: MĐ 19 I. Vị trí, ý nghĩa, vai trò mô đun: - Vị trí: Mô đun đƣợc bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH13, MH 14, MH 15, MH 16, MĐ 17, MĐ 18. - Tính chất: Là mô đun chuyên môn nghề. - Có ý nghĩa và vai trò quan trọng trong việc cung cấp một phần kiến thức, kỹ năng nghề, nghề công nghệ ô tô II.

Mục tiêu của mô đun: + Trình bày đầy đủ các yêu cầu, nhiệm vụ chung của hệ thống nhiên liệu động cơ xăng + Giải thích đƣợc sơ đồ cấu tạo và nguyên lý làm việc các bộ phận của hệ thống nhiên liệu động cơ xăng. + Phân tích đúng những hiện tƣợng, nguyên nhân sai hỏng trong hệ thống nhiên liệu động cơ xăng. + Trình bày đƣợc phƣơng pháp kiểm tra, bảo dƣỡng, sửa chữa những sai hỏng của các bộ phận hệ thống nhiên liệu động cơ xăng. + Tháo lắp, kiểm tra, bảo dƣỡng, sửa chữa các chi tiết, bộ phận đúng quy trình, quy phạm và đúng các tiêu chuẩn kỹ thuật trong sửa chữa hệ thống nhiên liệu động cơ xăng.

+ Sử dụng đúng, hợp lý các dụng cụ kiểm tra, bảo dƣỡng và sửa chữa đảm bảo chính xác và an toàn + Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung tổng quát và phân bổ thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra Tháo lắp, nhận dạng hệ thống nhiên liệu 1 13 5 8 động cơ xăng (dùng bộ chế hòa khí) Bảo dƣỡng hệ thống nhiên liệu động cơ 2 5 1 4 xăng (dùng chế hòa khí) 3 Sửa chữa bộ chế hòa khí 11 3 7 1 Sửa chữa thùng chứa xăng và đƣờng ống 4 4 1 3 dẫn 5 Sửa chữa bơm xăng (cơ khí) 5 1 4 6 Đại cƣơng về hệ thống phun xăng điện tử 9 5 4 7 Bảo dƣỡng và sửa chữa bầu lọc 3 1 2 Bảo dƣỡng và sửa chữa bơm xăng điều 8 8 1 6 1 khiển điện tử 9 Bảo dƣỡng và sửa chữa bộ điều áp 4 1 3 Bảo dƣỡng và sửa chữa vòi phun xăng 10 8 2 6 điều khiển điện tử Bảo dƣỡng và sửa chữa bộ điều khiển 11 20 9 10 1 trung tâm (ECU) và các bộ cảm biến Cộng 90 30 57 3 5 BÀI 1: THÁO LẮP, NHẬN DẠNG HỆ THỐNG NHIÊN LIỆU ĐỘNG CƠ XĂNG DÙNG BỘ CHẾ HÒA KHÍ Giới thiệu: Để có thể sửa chữa và bảo dƣỡng đƣợc hệ thống nhiên liệu xăng, thì ngƣời học phải biết đƣợc hoạt động của hệ thống và nhận dạng đƣợc các bộ phận, trình tự tháo, lắp các bộ phận của hệ thống cung cấp nhiên liệu xăng. Trong bài này cho chúng ta biết về hoạt động của hệ thống và hƣớng dẫn chúng ta biết trình tự tháo, lắp các bộ phận của hệ thống nhiên liệu xăng. Mục tiêu: - Trình bày đƣợc nhiệm vụ, yêu cầu, phân loại, cấu tạo, nguyên lý làm việc của hệ thống nhiên liệu động cơ xăng (dùng bộ chế hòa khí) - Tháo lắp đƣợc hệ thống nhiên liệu động cơ xăng đúng quy trình, quy phạm, đúng yêu cầu kỹ thuật - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên.

Nội dung chính: 1 NHIỆM VỤ, YÊU CẦU VÀ PHÂN LOẠI CỦA HỆ THỐNG NHIÊN LIỆU XĂNG DÙNG CHẾ HÕA KHÍ ĐỘNG CƠ Ô TÔ Mục tiêu: - Trình bày đƣợc nhiệm vụ, yêu cầu của hệ thống cung cấp nhiên liệu xăng dùng chế hòa khí. - Phân loại đƣợc các hệ thống nhiên liệu xăng dùng chế hòa khí trên ô tô.1 Nhiệm vụ Hệ thống cung cấp của động cơ xăng có nhiệm vụ tạo thành hỗn hợp giữa hơi xăng và không khí với tỉ lệ thích hợp đƣa vào trong xy lanh của động cơ và thải sản phẩm đã cháy ra ngoài, đảm bảo cung cấp đủ, kịp thời, đều đặn hỗn hợp cho động cơ làm việc tốt ở các chế độ tải trọng. Thành phần của hỗn hợp cung cấp vào động cơ ngoài đảm bảo sự làm việc tối ƣu của động cơ về công suất và tieu thụ nhiên liệu còn phải đảm bảo khí thải có thành phần độc hại thấp nhất.2 Yêu cầu - Đảm bảo công suất động cơ. - Tiết kiệm nhiên liệu trong quá trình động cơ hoạt động.

- Hạn chế ô nhiễm môi trƣờng và tiếng ồn khi động cơ hoạt động.3 Phân loại 6 Dựa trên nguyên tắc định lƣợng xăng cấp vào động cơ, ngƣời ta chia hệ thống cung cấp nhiên liệu động cơ xăng trên ô tô đƣợc chia thành hai loại: - Hệ thống nhiên liệu động cơ xăng dùng bộ chế hoà khí. - Hệ thống nhiên liệu động cơ xăng dùng vòi phun xăng. Các ô tô hiện đại thƣờng dùng hệ thống nhiên liệu phun xăng vì hệ thống này dễ điều chỉnh chính xác lƣợng xăng cấp vào động cơ, còn các xe đời cũ, các động cơ cỡ nhỏ và xe máy thƣờng dùng bộ chế hòa khí vì kết cấu của nó đơn giản và rẻ tiền. SƠ ĐỒ CẤU TẠO, NHẬN DẠNG VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỆ THỐNG NHIÊN LIỆU ĐỘNG XĂNG DÙNG BỘ CHẾ HÕA KHÍ Mục tiêu: - Vẽ đƣợc sơ đồ và trình bày nguyên lý hoạt động của hệ thống cung cấp nhiên liệu xăng dùng chế hòa khí.

- Nhận dạng đƣợc các bộ phận của hệ thống cung cấp nhiên liệu xăng dùng chế hòa khí.1 Sơ đồ cấu tạo Hình 1. Sơ đồ hệ thống cung cấp nhiên liệu động cơ xăng 1. Ống dẫn xăng ; 3. Gíclơ chính; 6.

Van kim ba cạnh; 7. Bầu lọc khí; 11. Ống giảm âm Hệ thống bao gồm: - Phần cung cấp nhiên liệu: Thùng xăng 1, bình lọc 3, bơm xăng 4 và các ống dẫn. - Phần cung cấp không khí: Bình lọc không khí 10, ống hút 15, ống xả 16, ống giảm âm 17.

- Bộ phận tạo hỗn hợp: Bộ chế hoà khí .2 Nguyên lý hoạt động 7 Khi động cơ làm việc bơm xăng hút xăng từ thùng qua bình lọc rồi đẩy lên buồng phao của bộ chế hoà khí. Không khí đƣợc hút vào bình lọc không khí và đƣợc đƣa vào bộ chế hoà khí trộn với xăng thành hỗn hợp cháy qua ống hút vào trong xi lanh. Khí đã cháy đƣợc xả ra ngoài qua ống xả và ống giảm âm. Hệ thống nhiên liệu động cơ 1.

Bầu lọc tinh; 3. Thông áp thùng xăng; 6. Khoa thùng xăng; 7. Bầu lọc thô; 9.

NHIỆM VỤ, YÊU CẦU CẤU TẠO CÁC BỘ PHẬN CỦA HỆ THỐNG Mục tiêu: - Trình bày đƣợc nhiệm vụ, yêu cầu của các bộ phận trên hệ thống cung cấp nhiên liệu xăng dùng chế hòa khí. - Phân loại đƣợc các bộ phận trên hệ thống nhiên liệu xăng dùng chế hòa khí trên ô tô.1 Thùng nhiên liệu 3.1 Nhiệm vụ, yêu cầu a. Nhiệm vụ Thùng nhiên liệu có nhiệm vụ chứa nhiên liệu để cung cấp cho động cơ hoạt động. Thùng nhiên liệu 1.

Cảm biến mức nhiên liệu; 2. Nắp đậy cổ đổ nhiên liệu; 3. Khoá thùng nhiên liệu; 4.
