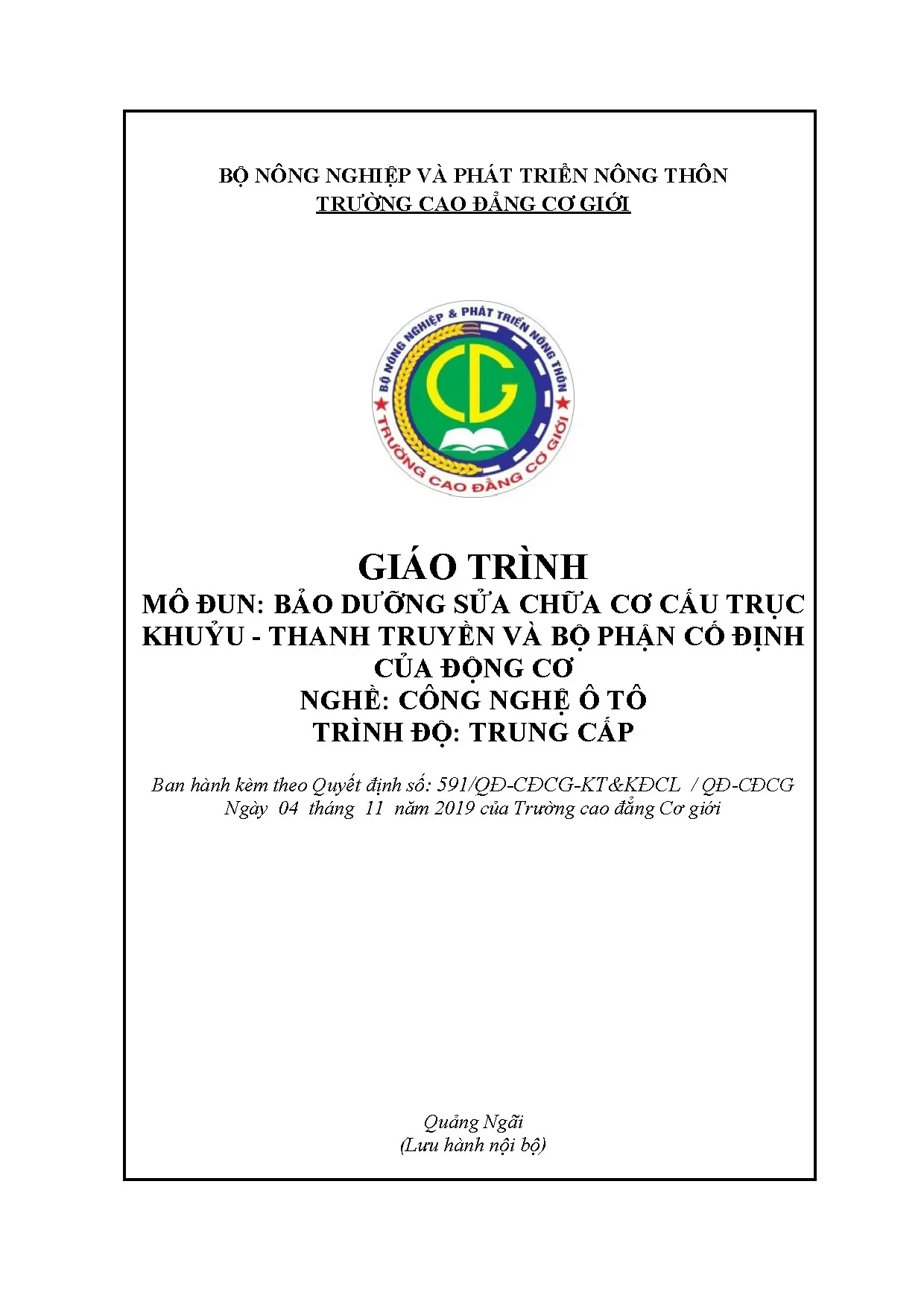

TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH MÔ ĐUN: BẢO DƯỠNG SỬA CHỮA CƠ CẤU TRỤC KHUỶU - THANH TRUYỀN VÀ BỘ PHẬN CỐ ĐỊNH CỦA ĐỘNG CƠ

Tổng quan về giáo trình (250-300 từ)

Giáo trình Bảo dưỡng sửa chữa cơ cấu trục khuỷu - thanh truyền và bộ phận cố định của động cơ (Mã mô đun: MĐ 15) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Trung cấp nghề Công nghệ ô tô, do Khoa Cơ khí Động lực – Trường Cao đẳng Cơ giới Quảng Ngãi biên soạn theo Quyết định số 591/QĐ-CĐCG-KT&KĐCL ngày 04 tháng 11 năm 2019 (Chủ biên: Tạ Hữu Đạt). Trong khung chương trình đào tạo gồm 82 tín chỉ và 1.920 giờ toàn khóa, mô đun MĐ 15 chiếm 5 tín chỉ với tổng thời lượng 120 giờ. Về mặt vị trí tiến trình, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành 8 môn học và mô đun kỹ thuật cơ sở (MH 07 đến MH 12, MĐ 13 và MĐ 14).

Mục tiêu đào tạo của giáo trình hướng tới việc cung cấp chuẩn đầu ra toàn diện:

  • Kiến thức (A1): Trình bày chính xác nhiệm vụ, đặc điểm cấu tạo, nguyên lý làm việc của các chi tiết cố định và cơ cấu sinh công; phân tích được các hiện tượng, nguyên nhân hư hỏng và phương pháp kiểm tra, bảo dưỡng, sửa chữa.
  • Kỹ năng nghề: Thao tác tháo, lắp, đo kiểm, phục hồi các chi tiết đúng quy trình kỹ thuật, đảm bảo độ chính xác lắp ghép và an toàn lao động; sử dụng thành thạo các thiết bị, dụng cụ chuyên dùng.
  • Năng lực tự chủ và trách nhiệm (C1): Tổ chức vị trí làm việc khoa học, chấp hành nghiêm ngặt quy trình công nghệ, vệ sinh công nghiệp và rèn luyện tính kỷ luật, tỉ mỉ.

Cấu trúc giáo trình gồm 7 bài học, được thiết kế tích hợp theo tỷ trọng thực hành cao (90 giờ thực hành/thảo luận, 24 giờ lý thuyết, 6 giờ kiểm tra). Điểm đặc thù của giáo trình là gắn liền lý thuyết kết cấu cơ khí với quy trình tháo lắp, bảo dưỡng thực tế trên các dòng động cơ thông dụng như Toyota (1NZ, 5S-FE, 3A), UAZ, ZIL-130, KAMAZ 740 và máy kéo D-50, D-240.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bố qua 7 bài học với logic phát triển từ tổng quan cấu tạo, quy trình tháo lắp căn bản đến bảo dưỡng và sửa chữa chuyên sâu từng cụm chi tiết:

  • Bài 1: Tháo lắp, nhận dạng bộ phận cố định và cơ cấu trục khuỷu thanh truyền (25 giờ): Phân tích nhiệm vụ, phân loại và kết cấu của nắp máy, thân máy, đáy máy, đệm mặt máy, xy lanh, nhóm piston, nhóm thanh truyền và trục khuỷu; quy trình tháo lắp chuẩn xác theo lực xiết và thứ tự bu lông.
  • Bài 2: Bảo dưỡng bộ phận cố định và cơ cấu trục khuỷu thanh truyền (20 giờ): Quy trình bảo dưỡng thường xuyên (vệ sinh áo nước, xử lý rò rỉ dầu mỡ/nước làm mát, kiểm tra áp suất bôi trơn) và bảo dưỡng định kỳ (xiết nắp máy đúng mô men, tẩy muội than buồng đốt bằng dung dịch 80% dầu hỏa + 20% dầu nhờn, thay dầu bôi trơn).
  • Bài 3: Sửa chữa bộ phận cố định của động cơ (15 giờ): Hiện tượng nứt, vênh mặt máy, xước bề mặt lắp ghép; phương pháp kiểm tra độ phẳng và quy trình sửa nguội, gia công phục hồi.
  • Bài 4: Sửa chữa xy lanh (10 giờ): Hiện tượng mài mòn côn, ô van của xy lanh; phương pháp đo kiểm bằng đồng hồ so và kỹ thuật doa, ép ống lót xy lanh khô/ướt (yêu cầu độ nhô cao 0,07 - 0,08 mm).
  • Bài 5: Sửa chữa nhóm piston (15 giờ): Phân tích sai hỏng (mòn rãnh xéc măng, mòn chốt, mòn thân piston); kỹ năng phân nhóm kích thước theo màu sơn, khe hở lắp ghép và kỹ thuật ép chốt piston (lắp bơi, lắp nhiệt).
  • Bài 6: Sửa chữa nhóm thanh truyền (15 giờ): Kiểm tra độ cong, xoắn của thân thanh truyền; sai hỏng bạc lót đầu to/đầu nhỏ; cân bằng khối lượng cụm thanh truyền (sai lệch dưới 15g).
  • Bài 7: Sửa chữa nhóm trục khuỷu (20 giờ): Đánh giá hiện tượng mòn cổ trục chính, cổ biên, độ đảo trục; kiểm tra khe hở dọc trục ($\le 0,3\text{ mm}$); phương pháp mài cổ trục và chọn bạc lót theo kích thước sửa chữa.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối kiến thức khoa học kỹ thuật nền tảng:

  • Lý thuyết nhiệt cơ và động lực học động cơ đốt trong: Quá trình chuyển hóa năng lượng từ áp lực khí cháy giãn nở thành chuyển động quay; cơ chế chịu tải phức tạp của các chi tiết (chịu nhiệt độ cao, áp suất lớn, lực ma sát, lực quán tính chuyển động tịnh tiến và quay, ứng suất kéo, uốn, xoắn chu kỳ).
  • Vật liệu học và công nghệ chế tạo: Phân loại vật liệu chế tạo chi tiết động cơ (gang xám, hợp kim nhôm đúc cho piston/thân máy; thép 45 tôi cứng cho trục khuỷu/thanh truyền; hợp kim babít $80%$ thiếc, hợp kim đồng chì $70%\text{ Cu}$, hợp kim nhôm ACM cho bạc lót; xéc măng gang phủ mạ Crôm chống mài mòn).
  • Nguyên lý thủy lực bôi trơn: Mối quan hệ giữa khe hở lắp ghép và áp suất mạch dầu (quy luật: khe hở giữa bạc và cổ trục khuỷu tăng thêm $0,10\text{ mm}$ làm áp suất dầu giảm $1\text{ kG/cm}^2$; định mức áp suất mạch dầu chính từ $2,0 - 5,5\text{ kG/cm}^2$ tùy dòng động cơ).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Thực hiện chính xác quy trình tháo/xiết bu lông nắp máy, gối đỡ trục khuỷu từ trong ra ngoài theo hình xoắn ốc hoặc đối xứng; chia miệng xéc măng so le tránh rãnh nhiệt và lỗ chốt; tháo lắp chốt piston bằng phương pháp sấy nhiệt hoặc vam ép chuyên dụng; kiểm tra độ nhô cao của ống lót xy lanh ($0,07 - 0,08\text{ mm}$).
  • Kỹ năng phân tích (Analytical Skills): Đọc và phân loại nhóm kích thước chi tiết (phân nhóm chốt piston động cơ D-240 qua mã màu sơn đen/vàng; phân nhóm xy lanh D-50); chẩn đoán nguyên nhân tụt áp suất dầu, bó kẹt nhiệt, lọt khí buồng đốt hoặc gõ cơ khí (gõ chốt, gõ xéc măng, gõ bạc).
  • Năng lực thực hành nghề nghiệp (Practical Competencies): Khai thác chuẩn xác dụng cụ đo kiểm kích thước (panme, đồng hồ so, dưỡng đo khe hở, cờ lê cân lực); bảo dưỡng hệ thống bôi trơn theo cấp phẩm chất API (SD, SE, SF, SG) và độ nhớt SAE (10W-40).

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp dạy học tích hợp giữa lý thuyết chuyên môn và thực hành thao tác:

  • Phương pháp tiếp cận sư phạm: Đối với phần lý thuyết, giảng viên áp dụng các phương pháp trực quan và nêu vấn đề, kết hợp trình chiếu mô phỏng kết cấu, giảng giải ngắn gọn và yêu cầu học viên ghi nhớ các thông số giới hạn mài mòn, mô men xiết. Đối với phần thực hành, giảng viên tiến hành thao tác mẫu, phân tích các điểm chú ý an toàn và trực tiếp giám sát, uốn nắn, sửa sai tại chỗ cho học viên trên mô hình động cơ thực tế.
  • Tổ chức bài tập và thực hành xưởng: Lớp học được phân chia thành các nhóm nhỏ (2-3 học viên/nhóm). Mỗi nhóm nhận phiếu hướng dẫn thực hành và phân công từng thành viên chịu trách nhiệm thực hiện các bước: tháo rã cụm chi tiết, làm sạch bề mặt lắp ghép, đo kiểm kích thước hình học, lập bảng đối chiếu sai số kỹ thuật và lắp ráp hoàn thiện.
  • Quy trình và phương thức đánh giá: Đánh giá kết quả học tập tuân thủ Quy chế đào tạo Trung cấp hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Điểm kiểm tra thường xuyên (Hệ số 1, chiếm 40% cùng điểm định kỳ): 1 cột kiểm tra lý thuyết (hỏi miệng/vấn đáp) sau 10 giờ học đầu tiên.
    • Điểm kiểm tra định kỳ (Hệ số 2): 3 cột kiểm tra thực hành sau các mốc 20 giờ học.
    • Điểm thi kết thúc môn học (Chiếm 60% tổng điểm mô đun): Thi vấn đáp kết hợp thực hành thao tác trực tiếp trên mô hình động cơ sau 120 giờ.
    • Thang điểm đánh giá: Chấm theo thang điểm 10 (làm tròn đến 1 chữ số thập phân) và quy đổi sang điểm chữ, thang điểm 4.
  • Yêu cầu tự học: Học viên bắt buộc phải chuẩn bị bài trước khi đến lớp, đọc tài liệu tham khảo theo nhóm và tham dự tối thiểu 70% tổng thời lượng mô đun (vắng quá 30% thời lượng phải học lại).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính thực tiễn cao qua việc tích hợp các dữ liệu kỹ thuật và quy trình công nghệ cụ thể:

  • Hệ thống dữ liệu kỹ thuật đa dạng: Giáo trình không chỉ trình bày lý thuyết chung mà cung cấp bảng tra cứu thông số thực tế của nhiều dòng động cơ: động cơ xăng du lịch hiện đại (Toyota 1NZ, 5S-FE, 3A, 1FZ-FE, 3F-E), động cơ diesel tải nặng (KAMAZ 740, ZIL-130), động cơ xe địa hình (UAZ) và động cơ máy kéo nông nghiệp (D-50, D-240, CMD-14).
  • Quy trình đo kiểm và giới hạn mài mòn chuẩn hóa: Cung cấp thông số định lượng cụ thể như:
    • Khe hở dịch dọc của trục khuỷu ($\le 0,3\text{ mm}$).
    • Dung sai chênh lệch khối lượng thanh truyền ($< 15\text{g}$).
    • Áp suất mạch dầu chính của động cơ KAMAZ 740 ($4,0 - 5,5\text{ kG/cm}^2$), điểm cảnh báo đại tu khi áp suất tụt xuống $0,9 - 1,0\text{ kG/cm}^2$ ứng với khe hở bạc đạt $0,40 - 0,45\text{ mm}$.
    • Thông số bơm dầu bánh răng Mazda 626 (áp suất $4,5 - 5,5\text{ kG/cm}^2$, áp suất kích hoạt $0,15 - 0,28\text{ kG/cm}^2$, dung tích dầu khô $3,7\text{L}$, thay thế lọc $3,5\text{L}$).
  • Quy chuẩn hóa an toàn và bảo dưỡng công nghiệp: Đưa ra quy trình súc rửa động cơ bằng dầu chuyên dùng Shell Donax F; công thức tẩy rửa muội than buồng đốt hóa học; quy định an toàn nghiêm ngặt cấm sử dụng xăng để cọ rửa chi tiết động cơ nhằm phòng ngừa cháy nổ (thay thế bằng dung dịch xút hoặc bột giặt).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học viên đào tạo nghề: Giáo trình được biên soạn chuyên biệt cho học sinh/sinh viên hệ Trung cấp nghề Công nghệ ô tô (áp dụng tại Trường Cao đẳng Cơ giới và các cơ sở giáo dục nghề nghiệp tương đương).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải tích lũy các môn học và mô đun kỹ thuật cơ sở trước khi học MĐ 15, bao gồm:
    • Kỹ thuật cơ sở: Điện kỹ thuật (MH 07), Cơ ứng dụng (MH 08), Vật liệu học (MH 09), Dung sai lắp ghép và đo lường kỹ thuật (MH 10), Vẽ kỹ thuật (MH 11), An toàn lao động (MH 12).
    • Thực hành cơ sở: Thực hành Hàn – Nguội cơ bản (MĐ 13) và Kỹ thuật chung về ô tô và công nghệ sửa chữa (MĐ 14).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực để thiết kế giáo án tích hợp, phân bổ bảng tiến trình thực hành xưởng và xây dựng bộ đề thi kiểm tra định kỳ, thi kết thúc mô đun.
  • Kỹ thuật viên tại xưởng sửa chữa: Tài liệu dùng làm cẩm nang tra cứu thông số kỹ thuật lắp ghép, thứ tự xiết nắp máy và quy trình sửa nguội cho thợ sửa chữa động cơ đốt trong tại các garage và trạm bảo dưỡng cơ giới.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ học viên hệ Trung cấp nghề Công nghệ ô tô, đồng thời là tài liệu tham khảo kỹ thuật cho thợ sửa chữa, kỹ thuật viên tại các xưởng dịch vụ cơ giới và garage ô tô.

2. Cần kiến thức nền nào để học mô đun này?

Học viên cần hoàn thành các môn học tiên quyết về Dung sai đo lường, Vẽ kỹ thuật, Vật liệu học, Cơ học ứng dụng, An toàn lao động, Kỹ năng nguội cơ bản và Mô đun Kỹ thuật chung về ô tô (MH 07 đến MĐ 14).

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết động cơ chung?

Giáo trình tập trung sâu vào công nghệ sửa chữa thực hành (chiếm $75%$ thời lượng), chuẩn hóa từng bước tháo lắp, lực xiết, quy trình kiểm tra panme/đồng hồ so và tích hợp các bảng tra định mức thực tế từ các dòng xe Toyota, UAZ, KAMAZ, ZIL, D-50.

4. Làm sao để tự học và thực hành mô đun đạt hiệu quả cao nhất?

Người học cần nghiên cứu bài đọc trước giờ lên lớp, nắm vững quy tắc an toàn (tháo/xiết bu lông đối xứng, nhiều lần, không làm rơi mạt bẩn), thực hiện thảo luận nhóm từ 2-3 người và ghi chép nhật ký đo kiểm kích thước chi tiết đối chiếu với thông số chuẩn.

5. Có tài liệu bổ trợ nào được khuyến nghị kèm theo?

Giáo trình trích dẫn 5 tài liệu tham khảo chính thống:

  • [1] Giáo trình mô đun Kỹ thuật chung về ô tô – Tổng cục Dạy nghề.
  • [2] Động cơ đốt trong và máy kéo nông nghiệp (Tập 1, 2, 3) – Nguyễn Quốc Việt (NXB Hà Nội, 2005).
  • [3] Giáo trình kỹ thuật sửa chữa ô tô, máy nổ – Nguyễn Tất Tiến, Đỗ Xuân Kính (NXB Giáo dục, 2009).
  • [4] Động cơ đốt trong – Phạm Minh Tuấn (NXB KH&KT, 2006).
  • [5] Cấu tạo và sửa chữa động cơ ô tô - xe máy – Trịnh Văn Đạt, Ninh Văn Hoàn, Lê Minh Miện (NXB Lao động - Xã hội, 2007).

Kết luận (150 từ)

Giáo trình Bảo dưỡng sửa chữa cơ cấu trục khuỷu - thanh truyền và bộ phận cố định của động cơ (MĐ 15) là tài liệu đào tạo chuyên môn cốt lõi, hoàn chỉnh và mang tính thực tiễn cao cho nghề Công nghệ ô tô trình độ Trung cấp. Giá trị cơ bản của giáo trình nằm ở tính chuẩn hóa công nghệ, kết hợp chặt chẽ giữa nguyên lý kết cấu cơ khí động lực và quy trình thao tác đo kiểm, sửa chữa cơ cấu sinh công.

Hoàn thành mô đun MĐ 15 tạo tiền đề kỹ thuật vững chắc để người học tiếp tục tiếp cận các mô đun chuyên sâu tiếp theo trong chương trình đào tạo, bao gồm MĐ 16 (Hệ thống phân phối khí), MĐ 17 (Hệ thống bôi trơn và làm mát), MĐ 18 và MĐ 19 (Hệ thống nhiên liệu xăng và diesel), tiến tới năng lực chẩn đoán và khắc phục PAN tổng thể trên ô tô hiện đại.
