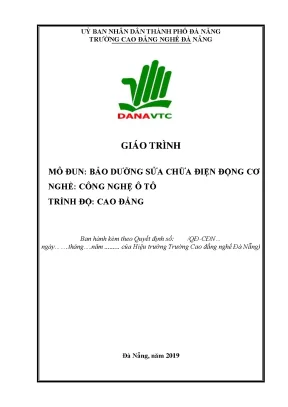

Giáo trình Mô đun: Bảo dưỡng sửa chữa điện động cơ (Nghề Công nghệ Ô tô - Trình độ Cao đẳng)

Tổng quan về giáo trình

Giáo trình Mô đun: Bảo dưỡng sửa chữa điện động cơ (Mã mô đun: CNOT 16.1) được ban hành bởi Trường Cao đẳng nghề Đà Nẵng năm 2019, trực thuộc Khoa Cơ khí - Tổ bộ môn Công nghệ ô tô. Trong khung chương trình đào tạo nghề Công nghệ ô tô trình độ Cao đẳng và Trung cấp, mô đun này mang tính chất chuyên môn nghề bắt buộc, được bố trí giảng dạy sau các mô đun kỹ thuật chung ô tô (CNOT 01.1), công nghệ sửa chữa, nhận dạng chi tiết trên động cơ và lý thuyết dòng điện một chiều.

Mục tiêu đào tạo của giáo trình tập trung vào hai nhóm năng lực:

  • Về kiến thức: Người học phát biểu đúng nhiệm vụ, yêu cầu và giải thích được cấu tạo, nguyên tắc hoạt động của hệ thống khởi động, hệ thống đánh lửa (điện tử không tiếp điểm, điện dung) và hệ thống phun xăng điện tử.
  • Về kỹ năng: Thực hiện thành thạo các thao tác tháo lắp, nhận dạng, đo kiểm, chẩn đoán hư hỏng, bảo dưỡng và sửa chữa các cụm chi tiết như máy khởi động, rơ-le, ắc quy, ECU, các bộ cảm biến và bơm xăng theo đúng quy chuẩn an toàn lao động và kỹ thuật công nghiệp.

Giáo trình có tổng thời lượng 135 giờ, bao gồm 30 giờ lý thuyết, 100 giờ thực hành, 5 giờ kiểm tra và tích hợp 25 giờ thực hành xưởng/thực tế tại doanh nghiệp. Nội dung được kết cấu thành 7 bài học logic, kết hợp giữa thuyết minh nguyên lý với việc trích xuất cẩm nang hướng dẫn sửa chữa từ các hãng sản xuất xe như TOYOTA, HONDA, FORD, HYUNDAI, DAEWOO và ISUZU.

Nội dung kiến thức cốt lõi

                             [HỆ THỐNG ĐIỆN ĐỘNG CƠ Ô TÔ]
[HỆ THỐNG KHỞI ĐỘNG]             [HỆ THỐNG ĐÁNH LỬA]             [HỆ THỐNG PHUN XĂNG]

Các chương/chủ đề chính

  • Bài 1: Hệ thống khởi động (10 giờ: LT 8 - TH 2): Trình bày chức năng biến điện năng thành cơ năng để quay trục khuỷu đạt tốc độ nổ tối thiểu (40–60 vòng/phút đối với động cơ xăng, 80–100 vòng/phút đối với động cơ Diesel). Xác định các chỉ tiêu kỹ thuật: tỷ số truyền $i = 9 - 18$, chiều dài cáp dẫn dưới 1m, các chế độ hút vào (kéo), giữ và nhả (hồi về) của công tắc từ. Giới thiệu sơ đồ mạch điện thực tế trên các dòng xe như TOYOTA VIOS 2019 và KIA CERATO 2019.
  • Bài 2: Bảo dưỡng và sửa chữa máy khởi động (15 giờ: LT 2 - TH 13): Phân loại 4 kiểu máy khởi động: loại giảm tốc, loại đồng trục, loại bánh răng hành tinh và loại PS (motor giảm tốc hành tinh rotor thanh dẫn nam châm vĩnh cửu). Phân tích chi tiết công tắc từ, vỏ stator, chổi than hợp kim đồng - carbon, bộ truyền giảm tốc tỷ số $1/3 - 1/4$, ly hợp một chiều con lăn và then xoắn bánh răng bendix.
  • Bài 3: Bảo dưỡng và sửa chữa rơ-le máy khởi động (10 giờ: LT 2 - TH 7 - KT 1): Cấu tạo cuộn kéo (tiết diện lớn, vòng ít), cuộn giữ, lõi sắt từ, đĩa tiếp xúc và lò xo hồi vị. Trình bày nguyên lý khử từ trường khi nhả khóa điện về vị trí ON và cơ chế công tắc an toàn (Inhibitor switch cho số tự động ở vị trí P, N hoặc công tắc ly hợp trên số sàn).
  • Bài 4: Bảo dưỡng và sửa chữa ắc quy (5 giờ: LT 1 - TH 4): Cấu tạo vỏ nhựa ebonit/cao su cứng, khối bản cực hợp kim Pb-Sb, tấm ngăn cách điện (dày 1,5–2,4 mm), dung dịch điện phân ($36% \text{ H}_2\text{SO}_4 + 64% \text{ H}2\text{O}$, tỷ trọng tiêu chuẩn 1,270 ở $20^\circ\text{C}$). Hướng dẫn các phương pháp nạp: áp không đổi, dòng không đổi ($I_n = 0,1 Q{\text{đm}}$), nạp hai nấc và nạp hỗn hợp.
  • Bài 5: Hệ thống đánh lửa bằng điện tử không có tiếp điểm (20 giờ: LT 9 - TH 10 - KT 1): Cấu tạo, sơ đồ nguyên lý và kỹ thuật bảo dưỡng các bộ phận tạo xung, IC đánh lửa và bô-bin.
  • Bài 6: Hệ thống đánh lửa bằng điện dung (10 giờ: LT 4 - TH 5 - KT 1): Nguyên tắc tích lũy năng lượng trên tụ điện và phóng điện qua cuộn sơ cấp biến áp đánh lửa.
  • Bài 7: Hệ thống phun xăng điện tử (35 giờ: LT 10 - TH 23 - KT 2): Khái quát cấu trúc điều khiển, phương pháp kiểm tra khối điều khiển ECU, bơm xăng điện tử và các cảm biến thông qua các tín hiệu chuẩn: THA (nhiệt độ khí nạp), THW (nhiệt độ nước làm mát), PIM (áp suất tuyệt đối đường ống nạp), ST (tín hiệu khởi động), IG, B+, Vc (nguồn 5V).

Kiến thức nền tảng được xây dựng

  • Cơ sở điện từ và cơ điện: Lý thuyết chuyển hóa năng lượng điện - từ - cơ trong động cơ khởi động dòng điện một chiều kích từ nối tiếp hoặc nam châm vĩnh cửu.
  • Nền tảng điện hóa học: Bản chất phản ứng thuận nghịch trong ắc quy axit-chì: $$\text{PbO}_2 + \text{Pb} + 2\text{H}_2\text{SO}_4 \rightleftharpoons 2\text{PbSO}_4 + 2\text{H}_2\text{O}$$
  • Hệ thống điều khiển điện tử: Nguyên lý phân chia điện áp, xử lý tín hiệu cảm biến dạng tương tự/số gửi về ECU và điều khiển các cơ cấu chấp hành trên động cơ.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo rã, lắp ráp chính xác các cụm chi tiết bằng dụng cụ chuyên dụng (cờ lê 10–19, kìm phe tháo vòng hãm bendix, cảo 3 chấu tháo vòng bi, mỏ hàn chì, máy sấy).
  • Kỹ năng đo kiểm và chẩn đoán (Analytical skills): Sử dụng máy kiểm tra chạm mạch rô-to (đặt lưỡi cưa trên rãnh rotor), so kế và khối V để đo độ đảo cổ góp, tỷ trọng kế và máy VAT 150 để đánh giá dung lượng ắc quy, đồng hồ vạn năng VOM để đo thông mạch, cách điện, dòng rò ký sinh và sụt áp tải nặng.
  • Kỹ năng bảo dưỡng - sửa chữa (Practical competencies): Đánh bóng cổ góp, mài rà chổi than đạt diện tích tiếp xúc trên 75%, điều chỉnh khe hở tiếp điểm rơ-le, pha chế và kiểm chuẩn nồng độ điện dịch trong ngưỡng $1,21 - 1,32\text{ g/cm}^3$.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo dựa trên năng lực (Competency-Based Training). Khối lượng kiến thức lý thuyết được tối giản để làm cơ sở phân tích trực tiếp các hư hỏng, trong khi thời lượng thực hành chiếm tới 74% tổng chương trình.

                    [CHU TRÌNH ĐÀO TẠO THỰC HÀNH TẠI XƯỞNG]
[1. Tiếp nhận & An toàn]    [2. Đo kiểm & Chẩn đoán]    [3. Sửa chữa & Kiểm chuẩn]
  - Rút chìa khóa, chèn bánh  - Dùng VOM, VAT 150,        - Mài rà chổi than (>75%)
  - Tháo cực âm (-) ắc quy      máy thử chạm mạch rô-to   - Điều chỉnh khe hở rơ-le
  - Chọn dụng cụ đúng cỡ      - Đo tỷ trọng dung dịch     - Thử tải động cơ khởi động
  • Phương pháp tổ chức thực hành: Sinh viên làm việc theo nhóm 2 người tại xưởng Động lực, thực hành trực tiếp trên mô hình động cơ hoặc các cụm chi tiết tháo rời.
  • Bài tập tình huống và case studies: Yêu cầu sinh viên giải quyết các tình huống hư hỏng thực tế thông qua việc tra cứu và phân tích sơ đồ mạch điện của các dòng xe cụ thể:
    1. Khảo sát mạch khởi động TOYOTA VIOS 2014.
    2. Phân tích hệ thống khởi động xe thương mại THACO FOTON M4.
    3. Phân tích mạch điều khiển khởi động bằng nút bấm Start/Stop và mạch khởi động từ xa.
  • Phương pháp đánh giá: Kết hợp giữa đánh giá quá trình (thao tác an toàn, sử dụng dụng cụ, độ chính xác của phép đo) và đánh giá định kỳ sau các bài 3, 5, 6, 7 thông qua bài thi thực hành định lượng.
  • Hướng dẫn tự học: Sinh viên hoàn thành hệ thống câu hỏi ôn tập sau mỗi bài học, tra cứu thêm các sơ đồ chân giắc cảm biến và thực hiện 25 giờ học phần thực tế tại xưởng doanh nghiệp dịch vụ ô tô.

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ cơ điện ô tô hiện đại: Phân loại đầy đủ các thế hệ máy khởi động hiện đại như loại bánh răng hành tinh và loại PS (giảm tốc hành tinh rotor thanh dẫn nam châm vĩnh cửu), phản ánh xu hướng thu nhỏ kích thước nhưng tối ưu hóa moment khởi động trên các dòng xe đời mới.
  • Tích hợp sơ đồ mạch điện thực tế: Giáo trình cập nhật trực tiếp sơ đồ nguyên lý hệ thống khởi động của các dòng xe sản xuất năm 2019 như KIA CERATO 2019 và TOYOTA VIOS 2019, giúp người học tiếp cận chính xác ký hiệu kỹ thuật và màu dây chuẩn công nghiệp.
Dòng xe / Thiết bị Nội dung kỹ thuật ứng dụng trong giáo trình
KIA CERATO 2019 Sơ đồ mạch điện điều khiển hệ thống khởi động động cơ
TOYOTA VIOS 2019 & 2014 Mạch điều khiển máy khởi động, phân tích rơ-le và công tắc an toàn
THACO FOTON M4 Khảo sát sơ đồ mạch điện khởi động trên xe thương mại / tải nhẹ
Máy đo VAT 150 Quy trình kiểm chuẩn dung lượng và tình trạng kỹ thuật ắc quy
Máy kiểm tra chạm mạch (Growler) Ứng dụng cảm ứng điện từ và lưỡi cưa kiểm tra ngắn mạch cuộn dây phần ứng
  • Gắn kết thực tiễn sửa chữa: Giáo trình xây dựng các bảng quy trình tháo lắp từng bước (kèm cỡ dụng cụ cụ thể: cờ lê 10, 12, 13, 14, 17) và bảng tra cứu Hiện tượng - Nguyên nhân - Cách khắc phục cho từng cụm chi tiết (máy khởi động không quay, quay chậm, tiếng kêu lạ, ắc quy nhanh cạn nước, rơ-le nhảy lạch cạch liên tục).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng cho đối tượng học nghề Công nghệ ô tô ở trình độ Trung cấp và Cao đẳng nghề.
  • Điều kiện tiên quyết: Người học cần hoàn thành các mô đun cơ sở bao gồm: Bảo dưỡng sửa chữa kỹ thuật chung ô tô (CNOT 01.1), Công nghệ sửa chữa cơ khí động cơ, Nguội cơ bản, Điện kỹ thuật và Bản chất dòng điện một chiều.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn, định hình kế hoạch bài giảng 135 giờ, thiết lập các tiêu chí đánh giá kỹ năng tay nghề và xây dựng trạm thực hành tại xưởng Động lực.
  • Kỹ thuật viên tại xưởng: Dùng làm tài liệu tham khảo để chuẩn hóa các quy trình kiểm tra điện áp sụt, thử tải ắc quy, bảo dưỡng chổi than - cổ góp và xử lý pan bệnh hệ thống điện động cơ tại các trạm dịch vụ sửa chữa.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn chính thức cho học sinh và sinh viên theo học nghề Công nghệ ô tô ở trình độ Cao đẳng và Trung cấp nghề theo quy định chương trình đào tạo của Trường Cao đẳng nghề Đà Nẵng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành mô đun kỹ thuật chung CNOT 01.1, nắm vững nguyên lý động cơ đốt trong, nhận dạng các bộ phận động cơ và hiểu rõ định luật mạch điện một chiều.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết thuần túy?

Giáo trình thiết kế theo cấu trúc mô đun tích hợp, dành hơn 74% thời lượng cho thực hành; cung cấp hướng dẫn thao tác cụ thể với từng loại cờ lê, thiết bị đo chuyên biệt (máy VAT 150, máy thử chạm mạch rotor) và sử dụng sơ đồ mạch điện thực tế từ các xe đời 2014–2019.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần đối chiếu lý thuyết nguyên lý hoạt động của từng bài với bảng quy trình tháo lắp, tập trung ghi nhớ các thông số giới hạn đo kiểm và luyện tập kỹ năng phân tích sơ đồ đấu dây trên các dòng xe thực tế.

5. Những tài liệu bổ trợ nào được khuyến nghị kèm theo giáo trình?

Các cẩm nang hướng dẫn sửa chữa chính hãng (Workshop Manual) của TOYOTA, HONDA, FORD, HYUNDAI, DAEWOO, ISUZU và sơ đồ mạch điện chi tiết của các dòng xe TOYOTA VIOS, KIA CERATO, THACO FOTON M4.

Kết luận

Giáo trình Mô đun: Bảo dưỡng sửa chữa điện động cơ cung cấp hệ thống kiến thức kỹ thuật và quy trình thực hành chuẩn xác về các hệ thống điện thiết yếu trên động cơ ô tô. Lộ trình học tập được phân bổ khoa học từ các hệ thống cung cấp năng lượng và khởi động cơ bản (ắc quy, rơ-le, máy khởi động) đến các hệ thống điều khiển điện tử phức tạp (đánh lửa không tiếp điểm, đánh lửa điện dung, phun xăng điện tử ECU). Việc khai thác kết hợp giữa giáo trình và tài liệu kỹ thuật từ các hãng sản xuất xe giúp người học đáp ứng đầy đủ yêu cầu năng lực thực tế tại các xưởng dịch vụ kỹ thuật ô tô hiện đại.
