Tổng quan luận án

Tính cấp thiết của đề tài xuất phát từ yêu cầu ngày càng cao của ngành công nghiệp ô tô đối với chất lượng động lực học của phương tiện, đặc biệt là độ êm dịu chuyển động, an toàn và ổn định khi xe di chuyển trên các điều kiện mặt đường phức tạp. Hệ thống treo (HTT) bị động truyền thống với các tham số kết cấu cố định chỉ có khả năng tự điều chỉnh trong phạm vi giới hạn theo đường đặc tính cơ học, không thể giải quyết triệt để mâu thuẫn giữa tiêu chí êm dịu (gia tốc thân xe) và tiêu chí an toàn chuyển động (tải trọng động giữa bánh xe và mặt đường). Trong khi HTT tích cực đòi hỏi cơ cấu sinh lực ngoài phức tạp, tiêu tốn nhiều năng lượng và chi phí cao, thì HTT bán tích cực được xem là giải pháp khả thi cho ứng dụng thực tế nhờ kết cấu gọn nhẹ, không phát sinh không gian bố trí và giá thành hợp lý.

Khoảng trống nghiên cứu được luận án chỉ ra là: các nghiên cứu trước đây về HTT bán tích cực đa phần dừng lại ở mô phỏng lý thuyết trên các mô hình tuyến tính hoặc mô hình thu nhỏ; các thuật toán điều khiển hiện đại (như điều khiển thích nghi, tối ưu $\mathcal{H}_\infty$, hay điều khiển dự báo MPC) thường đòi hỏi khối lượng tính toán lớn trong thời gian thực, khó triển khai trên các hệ thống nhúng có tài nguyên hạn chế. Đồng thời, các nghiên cứu chưa xem xét toàn diện tính ổn định và điều kiện bền vững của hệ thống khi có sự xuất hiện của các nhiễu loạn tham số (như sự thay đổi khối lượng phần treo do số lượng hành khách, hàng hóa) cũng như tác động phản hồi của chính bộ điều khiển vào HTT.

Mục tiêu nghiên cứu của luận án là: Nghiên cứu, mô hình hóa và xem xét các góc độ điều khiển HTT bán tích cực ứng dụng bộ điều khiển ánh xạ bảng (Cell Mapping Controller - CMC) với các tham số được tối ưu theo điều kiện bền vững, nhằm nâng cao hiệu quả làm việc của HTT bán tích cực.

Nhiệm vụ nghiên cứu cụ thể của luận án gồm:

  1. Nghiên cứu chế tạo một bộ điều khiển HTT bán tích cực với cơ sở lý thuyết sử dụng mô hình 1/4 xe.
  2. Đề xuất giải pháp bộ điều khiển ánh xạ bảng (CMC) với thông số điều khiển được tính toán trích chọn bằng thuật toán tối ưu theo các điều kiện bền vững.
  3. Đề xuất mô hình thực nghiệm trên cơ sở áp dụng phương pháp thực nghiệm của hãng Bosch bằng mô hình 1/4 xe với kích thước thực kèm theo bộ kích thích tạo xung mặt đường có thể điều khiển thay đổi thông số kích thích.
  4. Kiểm chứng bộ điều khiển và đánh giá hiệu quả của bộ điều khiển mới trên mô hình thực nghiệm tương quan với mô hình lý thuyết.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Hệ thống treo có điều khiển của xe BMW 1 Series (E38) sử dụng giảm chấn điều khiển điện tử EDC (Electronic Damper Control).
  • Phạm vi nghiên cứu: Khảo sát dao động thẳng đứng của HTT theo mô hình 1/4 xe với các thông số kết cấu của xe thực; các thí nghiệm kiểm chứng được thực hiện trên bệ thử dao động 2 khối lượng trong phòng thí nghiệm. Luận án hoàn thành và bảo vệ năm 2022 tại Học viện Kỹ thuật Quân sự.

Tổng quan tài liệu và vị trí của luận án

Luận án đã tổng hợp và phân tích lịch sử phát triển của HTT có điều khiển từ các nghiên cứu ban đầu của Colin Chapman (1980), mẫu xe Lotus Excel (1985), xe đua F1 Williams (1992), hệ thống kiểm soát thân xe trên Mercedes-Benz CL-Class C215 (1999), cùng hàng loạt hệ thống thương mại như TEMS (Toyota, 1986), DUET-SS (Nissan, 1990), FAS (Infiniti, 1990), VSX (Citroën, 1992), RSS (Cadillac, 1993), cũng như các nghiên cứu của BMW và Bosch.

Về mặt lý thuyết điều khiển ánh xạ bảng (Cell Mapping), luận án kế thừa nền tảng toán học từ các công trình kinh điển của Poincaré (1881–1886) và Birkhoff (1927), được Giáo sư C.S. Hsu phát triển và khởi xướng ứng dụng từ năm 1980 trong việc phân tích các hệ thống động lực học phi tuyến và xây dựng bảng tra dữ liệu điều khiển.

Về cơ cấu chấp hành, luận án điểm lại các công trình:

  • Cơ cấu kéo - đẩy tích cực dùng khí nén nối tiếp thủy lực của Christian Graf và cộng sự.
  • Cơ cấu điện từ tuyến tính không chổi than công suất lớn của T. Van der Sande.
  • Các dạng giảm chấn bán tích cực gồm: van tiết lưu đóng mở hai trạng thái (On-Off), van tiết lưu thay đổi liên tục, giảm chấn lưu chất từ biến MR (Magnetorheological) và giảm chấn điều khiển điện EDC.

Về các thuật toán và mô hình điều khiển HTT trên thế giới:

  • G. Jamaluddin và G. Priyandoko: Nghiên cứu HTT chủ động Skyhook kết hợp bộ điều khiển PID và mạng nơron trên mô hình 1/4 xe thực, ước lượng khối lượng phần treo nhưng chưa phân tích tính ổn định dưới tác động của nhiễu loạn nhỏ.
  • Enrico Pellegrini, Guido Koch và Boris Lohmann: Xây dựng mô hình vật lý giảm chấn bán tích cực phi tuyến và ước tính tham số bằng thuật toán di truyền.
  • Singru: Sử dụng tiêu chuẩn Melnikov, biểu đồ phân nhánh (Bifurcation) và tiêu chuẩn Lyapunov để kiểm tra sự mất ổn định của HTT phi tuyến trên mô hình 1 khối lượng, chưa xét đến biến thiên khối lượng phần treo.
  • Swevers: Xây dựng mô hình hộp đen cho giảm chấn bán tích cực thủy lực điều khiển điện dựa trên mạng nơron và điều khiển phi tuyến.
  • Banna Kasemi và cộng sự: Thiết kế bộ điều khiển Fuzzy-PID cho giảm chấn từ biến MR dựa trên đặc tính van giảm áp.
  • Andreas Unger và cộng sự: Đánh giá bộ điều khiển tối ưu tuyến tính bậc hai (LQ) trên mô hình toàn xe so sánh với Skyhook, chỉ ra hiện tượng mất ổn định khi kích thích mặt đường thay đổi đột ngột lúc tăng tốc hoặc vào cua.
  • Shian Chen và cộng sự: Đánh giá bộ điều khiển Gauss tuyến tính bậc hai (LQG), kết luận hiệu quả của HTT bán tích cực điều khiển LQG chỉ lớn hơn 1,76% so với HTT tích cực.
  • Lozoya-Santos và cộng sự: Thiết kế HTT bán tích cực dùng kỹ thuật Gain-Scheduling và tín hiệu phản hồi FEBA, cải thiện độ êm dịu và bám đường từ 5% đến 10%.
  • Juan C. Tudón-Martínez và cộng sự: Sử dụng phần mềm CarSim mô phỏng xe tải theo chuẩn đường ISO 8608, ứng dụng thuật toán biến đổi Fourier nhanh (FFT) nhận dạng mấp mô mặt đường với sai số tối đa 16%, giúp giảm 30% biến dạng nén lốp; nghiên cứu trên mô hình 1/4 xe khi khối lượng thân xe thay đổi cho thấy độ êm dịu cải thiện hơn 25%.
  • A: Khảo sát HTT bán tích cực với thông tin mặt đường đọc trước (preview) 0,15 giây ở vận tốc 20 m/s (khoảng cách 3 m), ghi nhận cải thiện 16% gia tốc thân xe và 8% tải trọng động.
  • Dhananjay Rao: Mô phỏng bộ điều khiển PID cho mô hình 1/2 xe trên MATLAB/Simulink.
  • Xiaojie Su và cộng sự (2014): Đề xuất mô hình điều khiển mờ Takagi-Sugeno (T-S).
  • Jonathan Brembeck: Nghiên cứu bộ điều khiển tham số biến thiên tuyến tính (LPV) cho mô hình toàn xe.
  • Stratis Kanarachosa và cộng sự: Ứng dụng thuật toán di truyền giám sát kích thích mặt đường, tuy nhiên gặp hạn chế trong việc tìm nghiệm tối ưu toàn cục do tính phi tuyến.
  • Elmadany và cộng sự: Phân tích thống kê mô hình 1/4 xe, chỉ ra hiệu suất làm việc của giảm chấn bán tích cực có tính cân bằng nhất giữa các tiêu chí.
  • Potter và cộng sự: Nghiên cứu thiết kế HTT bán tích cực dùng giảm chấn lưu chất từ biến MR trong điều kiện tham số lý tưởng.
  • AMA Soliman và MMS Kaldas: So sánh thực nghiệm 5 phương pháp điều khiển Skyhook (Skyhook, Groundhook, Hybrid, chuyển đổi Skyhook và Skyhook dịch chuyển tương đối); Soliman cũng ghi nhận sự tiêu tán công suất trung bình của HTT dao động trong khoảng 14% đến 19% so với tổn thất cản lăn.
  • Omid Ghasemalizadeh và cộng sự: So sánh các bộ điều khiển ADD (Acceleration Driven Damper), PDD (Power Driven Damper) và điều khiển bền vững $\mathcal{H}_\infty$.
  • S. Savaresi, Morselli và Zanasi: Phân tích so sánh các giải pháp điều khiển HTT bán tích cực trên biểu đồ radar dựa trên 3 tiêu chí: độ êm dịu, khả năng bám đường và tính đơn giản của hệ thống.

Về các nghiên cứu trong nước:

  • Nguyễn Tuấn Anh (2005): Nghiên cứu lý thuyết HTT tích cực trên mô hình 3 bậc tự do, tối ưu đa mục tiêu có tính đến ảnh hưởng của lốp.
  • Nguyễn Tấn Tiến: Áp dụng điều khiển bền vững cho HTT 1/4 xe giảm chấn tích cực trên mô hình thu nhỏ.
  • Nguyễn Văn Trà (2006): Nghiên cứu HTT bán tích cực ở sơ đồ 1/4 xe nâng cao độ êm dịu chuyển động, ứng dụng lý thuyết không gian trạng thái đối với dữ liệu rời rạc.

Khoảng trống luận án lựa chọn giải quyết: Phần lớn các công bố trong nước là nghiên cứu lý thuyết hoặc mô phỏng, ít công trình chế tạo bộ điều khiển phần cứng thực nghiệm trên mô hình kích thước thực. Các nghiên cứu quốc tế thường bỏ qua ảnh hưởng của các nhiễu loạn tham số nội tại (như biến thiên khối lượng thân xe) hoặc sử dụng các giải thuật có độ phức tạp tính toán cao. Luận án lựa chọn giải quyết khoảng trống này bằng cách thiết lập bộ điều khiển ánh xạ bảng (CMC) được tối ưu hóa theo điều kiện bền vững, lưu trữ sẵn các bảng tra tham số ($K_{nen}$, $K_{tra}$) cho giảm chấn EDC, giúp loại bỏ thời gian tính toán vi phân trong thời gian thực và kiểm chứng trực tiếp trên bệ thử thực nghiệm kích thước thật.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và khái niệm sử dụng

  1. Mô hình động lực học 1/4 xe 2 bậc tự do: Mô tả dao động thẳng đứng của khối lượng được treo (thân xe $m_s$) và khối lượng không được treo (cụm bánh xe $m_u$), liên kết qua phần tử đàn hồi có độ cứng $C$, giảm chấn có hệ số cản $K$, và độ cứng lốp $C_b$.
  2. Kích thích mấp mô mặt đường:
    • Hàm kích thích điều hòa dạng hình sin: $q(t) = q_0 \sin(\omega t)$.
    • Kích thích dạng mấp mô ngẫu nhiên theo tiêu chuẩn ISO 8608: Khảo sát các cấp mặt đường B, C, D tại các dải vận tốc 20, 30, 40, 60, 80 km/h. Sử dụng mật độ phổ công suất (PSD), phương pháp lọc tuyến tính (LFWN), phân tán trên miền thời gian (IUWN), biến đổi Fourier nhanh (FFT) và biến đổi ngược Fourier (IFT).
  3. Tiêu chuẩn đánh giá chất lượng hệ thống treo:
    • Tiêu chuẩn ISO 2631: Đánh giá độ êm dịu qua gia tốc dao động thẳng đứng trong dải tần số nhạy cảm của con người (4–8 Hz).
    • Tần số dao động riêng thân xe: $n = 60 - 90$ lần/phút đối với xe con; $n = 100 - 120$ lần/phút đối với xe tải (tương đương tần số đi bộ 1–1,5 Hz).
    • Tiêu chuẩn an toàn và bám đường: Tải trọng thẳng đứng tác dụng lên bánh xe $R_k(t) = R_{kt} + F_đ(t)$, trong đó điều kiện an toàn đòi hỏi $R_k(t) > 0$.
Chỉ tiêu đánh giá cảm giác theo ISO 2631 (4–8 Hz) Trị số bình phương gia tốc trung bình ($m/s^2$)
Mức thoải mái 0,1
Mức mệt mỏi cho phép 0,315
Mức mệt mỏi ở giới hạn cho phép 0,63
Giới hạn cho phép tác động ngắn hạn 7,1
Trạng thái chuyển động Gia tốc phương X ($m/s^2$) Gia tốc phương Y ($m/s^2$) Gia tốc phương Z ($m/s^2$)
Đi chậm 1,0 0,5 0,6
Đi bộ bình thường 2,5 0,7 1,0
Chạy với $v = 8 - 9\text{ km/h}$ 4,0 1,0 2,0
  1. Lý thuyết điều khiển ánh xạ bảng (Cell Mapping): Rời rạc hóa không gian trạng thái liên tục thành các ô rời rạc (cells). Quan hệ động lực học giữa các trạng thái được ánh xạ thành các bảng tra dữ liệu (Look-up Tables / MAPs).
  2. Lý thuyết ổn định và điều khiển bền vững: Phân tích vị trí các cực trên giản đồ cực (Pole-Zero Map), biểu đồ tần số Bode (biên độ và pha) nhằm đảm bảo hệ thống duy trì độ ổn định khi các tham số kết cấu (như khối lượng $m_s$) biến thiên. Áp dụng giải thuật duyệt toàn bộ giải bài toán tối ưu hóa tìm giá trị hệ số cản.

Phương pháp nghiên cứu thực tế

  • Phương pháp tính toán và mô phỏng số: Sử dụng môi trường LabVIEW Simulation để thiết lập sơ đồ khối giải hệ phương trình vi phân mô tả mô hình 1/4 xe; mô phỏng đáp ứng dao động, gia tốc thân xe và tải trọng động bánh xe ở các dải tần số kích thích từ 0,5 Hz đến 5,0 Hz và các cấp đường theo ISO 8608.
  • Phương pháp thực nghiệm:
    • Chế tạo bệ thử dao động 2 khối lượng mô hình 1/4 xe theo chuẩn Bosch.
    • Xây dựng hệ thống điều khiển nhúng trên bo mạch NI myRIO.
    • Chế tạo cảm biến gia tốc sử dụng chip MEMS MMA7361.
    • Tích hợp cảm biến vị trí tuyến tính (LPV) đo hành trình giảm chấn.
    • Sử dụng cảm biến lực Loadcell Kyowa 20 kN kết hợp mạch khuếch đại INA128 đo lực tác dụng xuống mặt đường.
    • Thiết kế mạch công suất điều khiển van giảm chấn EDC bằng tín hiệu điều chế độ rộng xung (PWM).

Nguồn tư liệu và dữ liệu

  • Thông số kết cấu thực tế của xe BMW 1 Series (E38).
  • Dữ liệu mấp mô mặt đường ngẫu nhiên theo tiêu chuẩn ISO 8608.
  • Dữ liệu thu nhận trực tiếp từ các cảm biến gia tốc, vị trí và loadcell trên bệ thử thực nghiệm tại Học viện Kỹ thuật Quân sự.

Nội dung chính theo từng chương

CHƯƠNG 1 - TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU

Chương 1 hệ thống hóa các khái niệm, cơ cấu kết cấu và nguyên lý của HTT bị động, HTT bán tích cực và HTT tích cực. Chương này phân tích chi tiết các cơ cấu chấp hành giảm chấn có điều khiển gồm giảm chấn khí nén, động cơ điện từ tuyến tính, giảm chấn thủy lực có van tiết lưu on-off, van tiết lưu thay đổi liên tục, giảm chấn lưu chất từ biến MR và giảm chấn điều khiển điện EDC. Tác giả tiến hành so sánh toàn diện các giải pháp điều khiển bán tích cực (2 trạng thái, điều khiển tuyến tính, ADD, PDD, SH-ADD, LPV, MPC) trên biểu đồ radar qua 3 tiêu chí: độ êm dịu, khả năng bám đường và tính đơn giản của hệ thống. Qua phân tích tổng quan các công trình trong và ngoài nước, tác giả xác định việc ứng dụng bộ điều khiển ánh xạ bảng (CMC) cho giảm chấn EDC là hướng đi phù hợp với điều kiện kỹ thuật thực tế, đồng thời xác lập mục tiêu và 4 nhiệm vụ cụ thể của luận án.

CHƯƠNG 2 - CƠ SỞ LÝ THUYẾT HỆ THỐNG TREO BÁN TÍCH CỰC

Chương 2 thiết lập các phương trình vi phân mô tả mô hình động lực học 1/4 xe 2 bậc tự do cho HTT bán tích cực. Tác giả xây dựng công thức toán học cho các hàm kích thích dao động mặt đường dạng sóng điều hòa hình sin và dạng mấp mô ngẫu nhiên theo chuẩn ISO 8608; xác định các hàm truyền đạt và đặc tính tần số biên độ đối với chuyển dịch thân xe, gia tốc thân xe và tải trọng động khi khối lượng thân xe thay đổi. Chương này trình bày chi tiết cơ sở lý thuyết ánh xạ bảng (Cell Mapping), phương pháp rời rạc hóa không gian trạng thái, lý thuyết ổn định thông qua giản đồ cực, điều kiện bền vững và cấu trúc bài toán tối ưu hóa nhằm tìm kiếm bộ tham số điều khiển phù hợp cho HTT.

CHƯƠNG 3 - XÂY DỰNG CƠ SỞ DỮ LIỆU TÍNH TOÁN THIẾT KẾ BỘ ĐIỀU KHIỂN

Chương 3 triển khai mô hình toán trên phần mềm mô phỏng LabVIEW và tiến hành phân tích tính ổn định của HTT 1/4 xe có tham số bất định thông qua biểu đồ Bode. Tác giả xây dựng cấu trúc bộ điều khiển ánh xạ bảng CMC và phát triển giải thuật duyệt toàn bộ có kiểm soát điều kiện bền vững để tối ưu hóa hai bảng dữ liệu điều khiển: bảng hệ số cản cho hành trình nén ($K_{nen}$) và bảng hệ số cản cho hành trình trả ($K_{tra}$). Tác giả thực hiện mô phỏng so sánh giữa HTT bị động và HTT bán tích cực CMC ở các cấp mặt đường B, C, D tại các vận tốc 30 km/h, 60 km/h, 80 km/h, cũng như tại các tần số kích thích điều hòa (0,5 Hz; 1,0 Hz; 1,5 Hz; 2,0 Hz; 3,0 Hz; 5,0 Hz với các biên độ từ 0,005 m đến 0,025 m). Kết quả kiểm chứng qua giản đồ cực và biểu đồ Bode pha/biên độ cho thấy bộ điều khiển CMC duy trì tốt tính ổn định của hệ thống.

CHƯƠNG 4 - NGHIÊN CỨU THỰC NGHIỆM

Chương 4 trình bày quá trình thiết kế, chế tạo và lắp đặt hệ thống bệ thử thực nghiệm 1/4 xe 2 khối lượng theo nguyên lý bệ thử Bosch. Tác giả chế tạo hoàn chỉnh hệ thống đo lường và điều khiển gồm: cảm biến gia tốc MEMS MMA7361, cảm biến dịch chuyển tuyến tính LPV, Loadcell Kyowa 20 kN với mạch khuếch đại INA128, bo mạch điều khiển nhúng NI myRIO và mạch công suất điều chế PWM cho van giảm chấn EDC. Tác giả thực hiện các thí nghiệm đo đạc xác định tham số kết cấu thực (độ cứng lốp, đường cong dao động tắt dần), kiểm tra độ tương quan giữa mô hình lý thuyết và thực nghiệm với bộ lọc thông thấp 10 Hz. Tiến hành thực nghiệm đo gia tốc thân xe và lực tác dụng xuống đường tại các tần số kích thích: 2,15 Hz; 2,75 Hz; 4,1 Hz; 5,4 Hz; 6,5 Hz; từ đó vẽ biểu đồ so sánh đặc tính tần số biên độ giữa HTT bị động và HTT bán tích cực điều khiển CMC.

Kết quả và những đóng góp mới

Đóng góp mới về lý luận và khoa học

  • Xây dựng thành công mô hình toán học và phương pháp thiết kế bộ điều khiển ánh xạ bảng (Cell Mapping Controller - CMC) áp dụng cho HTT bán tích cực ô tô trên mô hình 1/4 xe.
  • Ứng dụng lý thuyết điều khiển bền vững và tiêu chuẩn ổn định để thiết lập giải thuật tối ưu hóa duyệt toàn bộ, cho phép trích xuất các bảng tham số điều khiển tối ưu phân tách độc lập cho hành trình nén ($K_{nen}$) và hành trình trả ($K_{tra}$) của giảm chấn EDC.
  • Phân tích và chứng minh tính ổn định của HTT bán tích cực khi có sự biến thiên của các tham số kết cấu (khối lượng phần treo) và nhiễu loạn kích thích mặt đường thông qua giản đồ cực và biểu đồ Bode.

Đóng góp mới về thực tiễn và công nghệ

  • Thiết kế, chế tạo hoàn chỉnh phần cứng và lập trình phần mềm cho bộ điều khiển HTT bán tích cực CMC trên nền tảng bo mạch nhúng NI myRIO sử dụng môi trường LabVIEW.
  • Chế tạo và tích hợp đồng bộ hệ thống cảm biến đo lường gồm cảm biến gia tốc MMA7361, cảm biến vị trí tuyến tính, cảm biến lực Loadcell Kyowa 20 kN với mạch khuếch đại INA128 và mạch điều khiển van EDC bằng xung PWM.
  • Xây dựng bệ thử dao động 1/4 xe 2 khối lượng theo nguyên lý Bosch và thiết lập quy trình thực nghiệm đánh giá tương quan động lực học giữa lý thuyết và thực tế.
  • Kết quả thực nghiệm chứng minh bộ điều khiển CMC giúp giảm gia tốc dao động thân xe và giảm biên độ lực tác dụng xuống mặt đường so với HTT bị động tại các dải tần số kích thích khảo sát.

Kiến nghị và giải pháp đề xuất

  • Đề xuất ứng dụng cấu trúc bộ điều khiển ánh xạ bảng CMC vào các bộ điều khiển nhúng trên ô tô thương mại nhằm rút ngắn thời gian xử lý tín hiệu thực thời và tiết kiệm tài nguyên vi xử lý.
  • Kiến nghị tiếp tục hoàn thiện giải thuật và mở rộng phạm vi áp dụng cho các mô hình không gian lớn hơn của ô tô.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Nghiên cứu mới giới hạn khảo sát trên mô hình dao động thẳng đứng 1/4 xe (2 bậc tự do), chưa đánh giá ảnh hưởng liên kết giữa các bánh xe trong các chuyển động lắc ngang (roll) và lắc dọc (pitch).
  • Các thực nghiệm mới được tiến hành trên bệ thử tĩnh 2 khối lượng trong phòng thí nghiệm, chưa thực hiện kiểm chứng trên xe thực tế vận hành trên đường giao thông với các điều kiện cơ động phức tạp (như quay vòng, phanh gấp).

Hướng nghiên cứu tiếp

  • Mở rộng mô hình lý thuyết và thuật toán điều khiển CMC cho mô hình 1/2 xe và mô hình toàn xe (7 bậc tự do).
  • Triển khai lắp đặt thử nghiệm bộ điều khiển CMC trên xe thực tế và đánh giá hiệu quả khi xe chuyển động trong các điều kiện làm việc thực tế trên đường.

Giá trị tham khảo

Luận án là tài liệu tham khảo hữu ích cho các nhóm đối tượng sau:

  • Nghiên cứu sinh, học viên cao học và sinh viên ngành Kỹ thuật cơ khí động lực, Kỹ thuật ô tô, Kỹ thuật điều khiển và tự động hóa: Có thể tham khảo phương pháp luận mô hình hóa dao động ô tô, lý thuyết ánh xạ bảng (Cell Mapping), các tiêu chuẩn đánh giá dao động ISO 2631 và ISO 8608 trong Chương 2 và Chương 3.
  • Giảng viên và các nhà khoa học: Sử dụng làm tài liệu giảng dạy chuyên đề về hệ thống treo có điều khiển, phương pháp phân tích ổn định bền vững và thuật toán tối ưu hóa trong cơ học động lực học.
  • Kỹ sư R&D tại các viện nghiên cứu và doanh nghiệp sản xuất, lắp ráp ô tô: Có thể ứng dụng trực tiếp các sơ đồ mạch khuếch đại INA128, quy trình điều khiển van giảm chấn EDC bằng PWM trên NI myRIO và phương pháp xây dựng bệ thử dao động 1/4 xe được trình bày chi tiết trong Chương 4.

Câu hỏi thường gặp

1. Tại sao luận án lựa chọn bộ điều khiển ánh xạ bảng (CMC) thay vì các phương pháp điều khiển hiện đại như MPC hay $\mathcal{H}_\infty$?
Trả lời: Các phương pháp như MPC hay $\mathcal{H}_\infty$ đòi hỏi năng lực tính toán số học phức tạp và liên tục trong thời gian thực, dễ gây trễ đáp ứng trên các hệ thống nhúng có tài nguyên hạn chế. Bộ điều khiển CMC giải quyết bài toán tối ưu trước bằng mô phỏng số, lưu trữ sẵn các kết quả dưới dạng bảng tra (MAP). Khi vận hành thực tế, hệ thống chỉ cần tra bảng theo tín hiệu trạng thái đầu vào, giúp loại bỏ thời gian tính toán vi phân và đáp ứng tức thời.

2. Đối tượng xe và loại giảm chấn nào được sử dụng làm cơ sở nghiên cứu trong luận án?
Trả lời: Đối tượng nghiên cứu là hệ thống treo có điều khiển của xe BMW 1 Series (E38), sử dụng cơ cấu chấp hành là giảm chấn điều khiển điện tử EDC (Electronic Damper Control), cho phép điều khiển độc lập hệ số cản ở hành trình nén và hành trình trả.

3. Tiêu chuẩn nào được sử dụng để phân loại mấp mô mặt đường và đánh giá độ êm dịu trong luận án?
Trả lời: Luận án sử dụng tiêu chuẩn quốc tế ISO 8608 để tạo dữ liệu mấp mô mặt đường ngẫu nhiên (khảo sát các cấp đường B, C, D) và tiêu chuẩn ISO 2631 (năm 1969) để đánh giá độ êm dịu dựa trên giới hạn bình phương gia tốc trung bình trong dải tần số 4–8 Hz.

4. Hệ thống thực nghiệm trong Chương 4 bao gồm các thiết bị phần cứng chính nào?
Trả lời: Hệ thống gồm bệ thử dao động 1/4 xe 2 khối lượng (chuẩn Bosch), bo mạch điều khiển nhúng NI myRIO, cảm biến gia tốc MEMS MMA7361, cảm biến vị trí tuyến tính LPV, cảm biến lực Loadcell Kyowa 20 kN kết hợp mạch khuếch đại INA128, và mạch công suất điều khiển van EDC bằng xung PWM.

5. Bảng tham số điều khiển CMC trong Chương 3 được phân tách như thế nào?
Trả lời: Bảng tham số điều khiển được xây dựng và trích xuất thành hai bảng tra độc lập: bảng $K_{nen}$ dành cho hành trình nén và bảng $K_{tra}$ dành cho hành trình trả của giảm chấn EDC, tương ứng với các trạng thái vận tốc và gia tốc dao động của hệ thống treo.

Kết luận

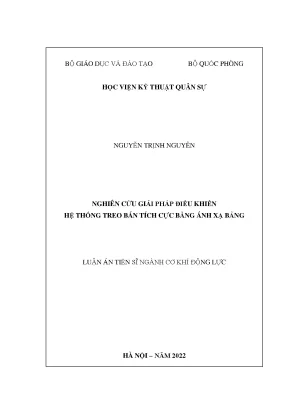

Luận án "Nghiên cứu giải pháp điều khiển hệ thống treo bán tích cực bằng ánh xạ bảng" của tác giả Nguyễn Trịnh Nguyên đã giải quyết đồng bộ từ cơ sở lý thuyết, mô phỏng số đến chế tạo thực nghiệm bộ điều khiển cho HTT bán tích cực ô tô. Tác giả đã ứng dụng thành công lý thuyết ánh xạ bảng (CMC) kết hợp điều kiện ổn định bền vững để tối ưu hóa các thông số điều khiển $K_{nen}$ và $K_{tra}$ cho giảm chấn EDC trên mô hình 1/4 xe. Kết quả thực nghiệm trên bệ thử dao động với phần cứng NI myRIO và hệ thống cảm biến tích hợp đã kiểm chứng tính chính xác của mô hình lý thuyết, chứng minh khả năng cải thiện độ êm dịu và đảm bảo an toàn chuyển động cho phương tiện. Công trình cung cấp tài liệu tham khảo có giá trị khoa học và khả năng ứng dụng thực tiễn cao cho lĩnh vực kỹ thuật cơ khí động lực tại Việt Nam.
