Giới thiệu dự án
Công tác hiện đại hóa hệ thống hồ sơ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai là nhiệm vụ chiến lược trong quản lý nhà nước tại Việt Nam. Theo thống kê của Bộ Tài nguyên và Môi trường (TN&MT), việc ứng dụng công nghệ trắc địa số hóa và định vị vệ tinh đã giảm thiểu tới hơn 60% thời gian đo đạc ngoại nghiệp và nâng cao độ chính xác pháp lý của Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Tại tỉnh Lào Cai, việc thực hiện Dự án Tổng thể xây dựng hệ thống hồ sơ địa chính và CSDL đất đai (theo Quyết định số 2523/QĐ-UBND) đã triển khai đồng bộ trên 8/9 huyện, thành phố nhằm thay thế các tài liệu đo đạc phân tán, lạc hậu từ trước năm 2000.
Vấn đề cốt lõi tại thị trấn Phố Lu (huyện Bảo Thắng, tỉnh Lào Cai) là các tư liệu bản đồ cũ sử dụng hệ quy chiếu Gauss-Kruger không còn đáp ứng được tốc độ đô thị hóa nhanh dọc tuyến Quốc lộ 4E. Hiện trạng ranh giới biến động liên tục, tình trạng chồng lấn ranh giới, tranh chấp mốc giới đất ở và đất nông lâm nghiệp diễn biến phức tạp. Địa hình thung lũng ven sông Hồng bị chia cắt mạnh, độ che phủ rừng chiếm 65% - 75%, gây cản trở lớn đến tầm nhìn ngắm quang học truyền thống.
Dự án xác định 4 mục tiêu kỹ thuật cụ thể:
- Thiết kế và thành lập mạng lưới khống chế đo vẽ (lưới đường chuyền kinh vĩ cấp 1, cấp 2) trên hệ quy chiếu quốc gia VN-2000, đảm bảo sai số khép góc $f_\beta \le 10''\sqrt{n}$ và sai số tương đối đo cạnh $f_s/[s] \le 1:25.000$ theo Thông tư 25/2014/TT-BTNMT.
- Ứng dụng công nghệ toàn đạc vệ tinh GNSS RTK (Real-Time Kinematic) thông qua hệ thống máy ComNav T300 để đo vẽ chi tiết và chỉnh lý toàn diện tờ bản đồ địa chính số 37, tỷ lệ 1:1000.
- Chuẩn hóa quy trình biên tập đồ họa không gian (DGN) và dữ liệu thuộc tính địa chính bằng phần mềm gCadas 2015 trên nền tảng CAD MicroStation V8i, xây dựng cấu trúc Topology chuẩn, không lỗi hình học.
- Tổng hợp, biên tập hồ sơ kỹ thuật thửa đất, lập bảng thống kê diện tích đất đai theo từng chủ sử dụng và loại đất theo Thông tư số 28/2014/TT-BTNMT.
Giải pháp sử dụng công nghệ GNSS RTK hai tần số kết hợp trạm tĩnh (Base) và trạm động (Rover) truyền số hiệu cải chính qua sóng Radio vô tuyến là tối ưu nhất. Phương pháp này loại bỏ hoàn toàn yêu cầu thông hướng quang học giữa các trạm máy, cho phép xác định trực tiếp tọa độ 3D với độ chính xác mức centimet trong thời gian thực.
Kết quả đầu ra của dự án là tờ bản đồ địa chính số 37 hoàn chỉnh với tỷ lệ 1:1000, phủ trùm diện tích hữu ích 25 ha ($50\text{ cm} \times 50\text{ cm}$ trên bản vẽ tương ứng $500\text{ m} \times 500\text{ m}$ ngoài thực địa), độ sai số vị trí điểm góc thửa đạt $m_{đo} \le 0.05\text{ m}$, 100% thửa đất được đóng vùng khép kín và liên kết đầy đủ thuộc tính địa chính.
Phạm vi nghiên cứu giới hạn tại tờ bản đồ số 37 thuộc địa bàn thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai. Hạn chế của đề tài tập trung vào việc xử lý hiện tượng mất khóa tín hiệu vệ tinh (loss of lock) tại các khe tụ thủy và khu vực có tán cây rậm rạp.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi triển khai, các phương pháp thành lập bản đồ địa chính truyền thống và hiện đại được so sánh chi tiết để lựa chọn giải pháp kỹ thuật phù hợp:
| Tiêu chí đánh giá |
Toàn đạc điện tử truyền thống (Total Station) |
Đo ảnh hàng không / UAV thương mại |
GNSS RTK (ComNav T300 + gCadas) |
| Yêu cầu thông hướng |
Bắt buộc phải thông hướng giữa các trạm |
Yêu cầu đường bay thoáng, quang mây |
Không cần thông hướng giữa các điểm đo |
| Độ chính xác mặt bằng |
Cao ($\pm 2\text{ mm} + 2\text{ ppm}$) |
Trung bình ($\pm 5\text{ cm} - 10\text{ cm}$) |
Rất cao ($\pm 8\text{ mm} + 1\text{ ppm}$) |
| Hiệu suất ngoại nghiệp |
Thấp (100 - 150 điểm/ngày/tổ) |
Rất cao cho diện rộng |
Cao (400 - 600 điểm/ngày/tổ) |
| Ảnh hưởng bởi địa hình |
Bị hạn chế nặng nề bởi đồi núi, tán rừng |
Tán rừng che khuất nóc thửa |
Hoạt động linh hoạt tại các vị trí mốc |
| Chi phí thiết bị/nhân lực |
Trung bình, tốn nhiều nhân công phát tuyến |
Chi phí thiết bị và bay quét rất cao |
Tối ưu, chỉ cần 2 người/tổ đo |
Ma trận ưu tiên yêu cầu hệ thống theo mô hình MoSCoW:
- Must have (Bắt buộc): Chuyển đổi chính xác tham số tọa độ WGS-84 sang VN-2000 kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$; sai số trung phương đo góc $\le 5''$; tự động phát hiện và sửa lỗi Topology (bắt điểm thừa, hở); xuất bản vẽ DGN chuẩn Level.
- Should have (Nên có): Quy trình chuyển đổi tự động file dữ liệu thô
.dat sang .txt qua script/macro; tự động hóa hoàn toàn việc gán nhãn thông tin thửa đất từ CSDL thuộc tính.
- Could have (Có thể có): Khả năng liên kết trực tiếp bản đồ không gian với CSDL không gian WebGIS.
- Won't have (Chưa thực hiện): Mô hình hóa địa chính 3D cho các công trình nhiều tầng ngầm.
Thách thức kỹ thuật lớn nhất tại khu vực đo là thung lũng dải hẹp Bảo Thắng có dãy Hoàng Liên Sơn và thượng nguồn sông Chảy bao bọc, gây ra hiện tượng đa đường dẫn (Multipath) và giá trị PDOP (Position Dilution of Precision) tăng cao vào một số khung giờ nhất định.
Thiết kế hệ thống
Kiến trúc giải pháp được thiết kế thành một chuỗi tích hợp từ thu nhận tín hiệu vệ tinh đến xuất bản đồ địa chính:
[ComNav T300 Base/Rover]
[Module Chuyển đổi định dạng]
[Nền tảng MicroStation V8i]
[Phần mềm gCadas 2015 / gCadasCE]
[Bản đồ địa chính tờ 37 (DGN) & Hồ sơ địa chính (MDB/XLS)]
Hệ thống công nghệ sử dụng các phiên bản chuẩn:
- Thiết bị định vị vệ tinh: Hệ thống máy ComNav T300 GNSS RTK (572 kênh, thu nhận GPS, GLONASS, BeiDou, Galileo), công suất phát Radio trong 2W, tầm xa hoạt động hiệu dụng $\le 12\text{ km}$, chuẩn chống bụi/nước IP67.
- Nền tảng CAD: Bentley MicroStation V8i (v08.11.09.459).
- Phần mềm ứng dụng địa chính: gCadas phiên bản 2015 (tích hợp các phân hệ eMap, eCadas, eData) khóa cứng USB.
- Phần mềm xử lý lưới khống chế: Pronet Network Adjustment.
Cơ sở toán học của bản đồ được cấu hình theo tham số Elipsoid quốc gia VN-2000:
- Bán trục lớn: $a = 6.378.137,0\text{ m}$
- Độ dẹt: $\alpha = 1 / 298,257223563$
- Vận tốc góc tự quay: $\omega = 7292115,0 \times 10^{-11}\text{ rad/s}$
- Hằng số trọng trường: $GM = 3986005 \times 10^8\text{ m}^3/\text{s}^2$
- Phép chiếu: Hình trụ ngang đồng góc UTM, kinh tuyến trục $104^\circ 45'$, hệ số co giãn kinh tuyến trục $k_0 = 0.9999$.
Cấu trúc phân lớp dữ liệu đồ họa (Level) trong tệp .dgn được chuẩn hóa:
- Level 10: Ranh giới thửa đất (màu đỏ, line style 0).
- Level 13: Đường giao thông, mép đường nhựa, đường đất.
- Level 21: Ranh giới hành chính, mốc giới quy hoạch.
- Level 32: Số hiệu thửa đất (Text, font VN-VNI, size phù hợp tỷ lệ 1:1000).
- Level 33: Diện tích thửa đất tự động.
- Level 34: Loại đất theo mục đích sử dụng (ONT, CLN, LUC, HNK...).
- Level 50: Điểm khống chế tọa độ, mốc địa chính và điểm đo chi tiết.
Methodology
Phương pháp triển khai kết hợp quy trình phát triển Waterfall tuyến tính có kiểm soát chặt chẽ các cổng chất lượng (Quality Gates) theo tiêu chuẩn trắc địa bản đồ:
Kế hoạch tiến độ thực hiện trong 4 tháng (15/08/2020 - 15/12/2020):
- Tháng 1: Thu thập dữ liệu, khảo sát thực địa, thiết kế và chôn mốc lưới khống chế đường chuyền kinh vĩ cấp 1 (KV1).
- Tháng 2: Đo đạc lưới khống chế bằng phương pháp GNSS tĩnh và toàn đạc; tính toán bình sai trên phần mềm Pronet; thiết lập trạm Base.
- Tháng 3: Đo vẽ chi tiết ranh giới thửa đất, địa vật tờ số 37 bằng máy ComNav T300 Rover; thu thập thông tin quy chủ thửa đất.
- Tháng 4: Xử lý số liệu nội nghiệp trên MicroStation V8i và gCadas 2015, đóng Topology, tính diện tích, kiểm tra sai số, in ấn và giao nộp sản phẩm.
Kế hoạch quản trị rủi ro:
- Mất tín hiệu Radio tại khe núi: Chuyển đổi trạm Base lên đỉnh đồi cao hoặc bổ sung trạm lặp (Repeater Radio).
- Tán rừng dày gây Fix ảo (Float): Chuyển sang phương pháp đo lặp (đo tối thiểu 3 lần cách nhau 15 phút, lấy giá trị trung bình) hoặc sử dụng thước thép phối hợp giao hội từ 2 điểm RTK có trạng thái "Fixed".
Implementation và kết quả
Development process
Quá trình triển khai kỹ thuật tuân thủ nghiêm ngặt quy trình chuyển đổi và chuẩn hóa dữ liệu từ thực địa vào CSDL địa chính số:
+-------------------------------------------------------------------------+
| BƯỚC 1: NGOẠI NGHIỆP GNSS RTK |
| - Trạm Base đặt tại mốc KV1-1 (X=2468397.554, Y=475211.320) |
| - Trạm Rover bắt tín hiệu vệ tinh, phát hiện mốc ranh giới |
| - Ghi nhận trạng thái "RTK FIX" -> Lưu điểm vào tệp công việc (Job) |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| BƯỚC 2: XỬ LÝ SỐ LIỆU VÀ CHUYỂN ĐỔI |
| - Trút file thô định dạng *.DAT từ sổ tay điện tử sang máy tính |
| - Chuyển đổi cấu trúc trường sang dạng ASCII (*.TXT) |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| BƯỚC 3: BIÊN TẬP ĐỒ HỌA TRÊN MICROSTATION / GCADAS |
| - Kết nối CSDL Access (*.mdb), thiết lập đơn vị hành chính TT Phố Lu |
| - Nhập số liệu tọa độ từ tệp *.TXT -> Triển điểm chi tiết lên Level 50 |
| - Nối điểm ranh giới thửa đất, phân lớp ranh giới lên Level 10 |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| BƯỚC 4: XÂY DỰNG TOPOLOGY VÀ TÍNH TOÁN PHÁP LÝ |
| - Chạy module "Topology -> Sửa lỗi tự động" (Tolerance = 0.001m) |
| - Kiểm tra và đóng vùng toàn bộ thửa đất (Polygon Formation) |
| - Gán nhãn thửa đất tự động: Số hiệu thửa, Loại đất, Tên chủ sử dụng |
| - Trích xuất bảng diện tích pháp lý theo Thông tư 28/2014/TT-BTNMT |
+-------------------------------------------------------------------------+
Đoạn mã sau minh họa thuật toán phân tích, chuyển đổi cấu trúc bản ghi tọa độ từ file log thô của máy GNSS sang định dạng chuẩn nạp vào gCadas:
import csv
import sys
def parse_gnss_raw_to_gcadas(input_dat_file, output_txt_file):
"""
Chuyển đổi dữ liệu tọa độ định dạng máy đo GNSS ComNav sang định dạng ASCII gCadas
Cấu trúc đầu ra: PointID X(m) Y(m) H(m) Code
"""
converted_records = 0
try:
with open(input_dat_file, 'r', encoding='utf-8') as infile, \
open(output_txt_file, 'w', encoding='utf-8', newline='') as outfile:
writer = csv.writer(outfile, delimiter='\t')
for line in infile:
line = line.strip()
if not line or line.startswith('#'):
continue
# Cấu trúc bản ghi máy RTK ComNav: ID,Y_East,X_North,Height,Code,Status
parts = [p.strip() for p in line.split(',')]
if len(parts) >= 5:
point_id = parts[0]
east_y = float(parts[1]) # Tọa độ Y (Đông)
north_x = float(parts[2]) # Tọa độ X (Bắc)
height_h = float(parts[3]) # Độ cao H
code = parts[4] # Mã đối tượng (Moc, Ranh, Nha,...)
# Ghi ra định dạng chuẩn cho gCadas/MicroStation V8i
writer.writerow([point_id, f"{north_x:.3f}", f"{east_y:.3f}", f"{height_h:.3f}", code])
converted_records += 1
print(f"Xử lý thành công {converted_records} điểm chi tiết.")
except Exception as e:
print(f"Lỗi trong quá trình xử lý tệp: {str(e)}", file=sys.stderr)
if __name__ == "__main__":
# Ví dụ thực thi với file đo ngày 25/08/2020
parse_gnss_raw_to_gcadas("25082020.dat", "25082020.txt")
Tọa độ các điểm chi tiết được xác định và tính chuyển theo nguyên lý:
$$X_P = X_{Base} + S \cdot \cos\alpha_{Base-P}$$
$$Y_P = Y_{Base} + S \cdot \sin\alpha_{Base-P}$$
Sai số trung phương vị trí điểm đo chi tiết mặt bằng được kiểm soát theo công thức:
$$m_{đo} = \sqrt{\left(\frac{m_D}{D}\right)^2 + \left(\frac{m_\beta}{\rho}\right)^2 \cdot D^2} \cdot \frac{1}{M}$$
Trong đó: $D$ là khoảng cách từ trạm máy đến điểm đo; $M$ là mẫu số tỷ lệ bản đồ ($M = 1000$); $m_D$ và $m_\beta$ lần lượt là sai số đo cạnh và đo góc.
Testing và validation
Công tác kiểm tra chất lượng được tiến hành thông qua 2 cấp độc lập: kiểm tra kỹ thuật ngoại nghiệp bằng đo độc lập và kiểm tra logic nội nghiệp bằng thuật toán Topology.
KẾT QUẢ ĐO KIỂM TRA ĐỘC LẬP
---------------------------
Sai số mặt bằng (dx, dy) : ±1.8 cm đến ±2.1 cm [Chuẩn cho phép: ±5.0 cm]
Sai số độ cao (dh) : ±3.4 cm [Chuẩn cho phép: ±10.0 cm]
Sai số khép góc đường chuyền : fβ = 6.8" [Giới hạn 10"√n = 15.8"]
Lỗi hình học Topology : 0 lỗi (Undershoot/Overshoot/Dangle)
Tỷ lệ khép kín thửa đất : 100% (Tổng số 186 thửa đất)
Kết quả đo kiểm tra độ lệch tại 20 điểm đặc trưng phân bố đều trên tờ bản đồ số 37:
- Độ lệch cực đại $\Delta X_{max} = +0.031\text{ m}$, $\Delta Y_{max} = -0.028\text{ m}$ (đều nằm trong ngưỡng sai số cho phép $\le 0.05\text{ m}$ trên thực địa đối với bản đồ 1:1000 vùng đô thị/thị trấn).
- Không xuất hiện sai số thô hay hiện tượng trôi tọa độ (float coordinates).
Kết quả đạt được
Dự án đã hoàn thành toàn diện các hạng mục công việc so với thiết kế kỹ thuật ban đầu:
| Chỉ số / Hạng mục |
Mục tiêu thiết kế |
Kết quả thực tế đạt được |
Đánh giá |
| Diện tích đo vẽ hoàn chỉnh |
25,00 ha |
25,00 ha (1 tờ bản đồ số 37) |
Đạt 100% |
| Số lượng thửa đất xác định |
Dự kiến ~170 thửa |
186 thửa đất chính xác |
Vượt 9.4% do tách thửa |
| Sai số vị trí mốc ranh giới |
$m_{đo} \le 0.05\text{ m}$ |
$m_{đo} = \pm 0.021\text{ m}$ |
Vượt chuẩn kỹ thuật |
| Tính khép kín của CSDL |
100% Topology |
100% Polygon, không đè phủ |
Hoàn hảo |
| Thời gian đo ngoại nghiệp |
15 ngày làm việc |
4 ngày làm việc |
Rút ngắn 73.3% |
Bảng tổng hợp phân loại diện tích đất đai tờ bản đồ số 37 sau khi biên tập và chỉnh lý:
| STT |
Loại đất theo mục đích sử dụng |
Mã loại đất |
Số lượng thửa |
Diện tích ($m^2$) |
Tỷ lệ (%) |
| 1 |
Đất ở tại đô thị |
ODT |
98 |
32.450,8 |
12,98 |
| 2 |
Đất trồng cây lâu năm |
CLN |
42 |
84.120,5 |
33,65 |
| 3 |
Đất trồng lúa nước |
LUC |
18 |
45.600,2 |
18,24 |
| 4 |
Đất trồng cây hàng năm khác |
HNK |
14 |
28.340,1 |
11,34 |
| 5 |
Đất giao thông |
DGT |
9 |
41.250,4 |
16,50 |
| 6 |
Đất thủy công (sông suối, mương) |
DTL |
5 |
18.238,0 |
7,29 |
| TỔNG |
Toàn bộ tờ bản đồ số 37 |
-- |
186 |
250.000,0 |
100,00 |
Đổi mới và đóng góp
-
Chuẩn hóa chu trình khép kín giữa phần cứng GNSS RTK và phần mềm gCadas 2015:
Loại bỏ hoàn toàn công đoạn nhập liệu thủ công bằng sổ đo tay truyền thống. Số liệu định vị vệ tinh được truyền trực tiếp qua cấu trúc ASCII đồng bộ, tự động dựng hình và biên tập thuộc tính trên nền MicroStation V8i, loại bỏ 100% lỗi sai số do con người trong quá trình ghi chép.
-
Cải thiện vượt bậc về tốc độ và chi phí:
So với phương pháp đo ngắm toàn đạc điện tử cổ điển cần ít nhất 3 người/tổ (1 người ngắm máy, 2 người đi gương) và mất 15 ngày để hoàn thành 25 ha khu dân cư đồi núi, công nghệ GNSS RTK ComNav T300 chỉ cần 1 tổ 2 người làm việc trong 4 ngày, tiết kiệm 73.3% thời gian và giảm 60% chi phí nhân công trực tiếp.
-
Thuật toán tự động hóa xử lý lỗi không gian:
Ứng dụng tính năng xử lý Topology nâng cao của gCadas 2015 cho phép tự động giải quyết các lỗi hình học biên dạng phức tạp tại các khúc cua đường giao thông và góc tiếp giáp nhà dân với độ nhạy (tolerance) đặt ở mức $0.001\text{ m}$.
Ứng dụng thực tế và triển khai
Trường hợp sử dụng thực tế (Use Cases)
- Cấp đổi GCNQSDĐ đồng loạt: Bản đồ số địa chính tờ 37 cung cấp cơ sở pháp lý và số liệu tọa độ tuyệt đối để UBND huyện Bảo Thắng cấp đổi hàng loạt giấy chứng nhận cho các hộ dân dọc tuyến Quốc lộ 4E.
- Giải quyết tranh chấp đất đai: Khi có mâu thuẫn ranh giới, cán bộ địa chính chỉ cần sử dụng máy RTK Rover tải tọa độ đỉnh thửa từ CSDL để cắm lại mốc thực địa với sai số dưới $2\text{ cm}$.
- Quy hoạch và giải phóng mặt bằng: Phục vụ công tác thu hồi đất, bồi thường tái định cư khi mở rộng hạ tầng giao thông và các công trình phúc lợi tại thị trấn Phố Lu.
Cấu hình triển khai hệ thống (System Requirements)
+-----------------------------------------------------------------------+
| YÊU CẦU PHẦN CỨNG NGOẠI NGHIỆP: |
| - 01 Bộ máy Base GNSS RTK ComNav T300 + Chân máy trắc địa + Dây cáp |
| - 01 Bộ phát Radio ngoài công suất lớn (nếu đo bán kính > 5km) |
| - 01 - 02 Bộ máy Rover ComNav T300 + Sào gương carbon 2m + Sổ tay |
| - Thước thép kiểm tra độ cao máy, ắc quy nguồn dự phòng 12V |
+-----------------------------------------------------------------------+
| YÊU CẦU PHẦN CỨNG & PHẦN MỀM NỘI NGHIỆP: |
| - CPU: Intel Core i5 thế hệ 8 trở lên / AMD Ryzen 5 |
| - RAM: Tối thiểu 8 GB (Khuyến nghị 16 GB) |
| - Ổ cứng: SSD 256 GB khả dụng |
| - Hệ điều hành: Windows 10 Pro 64-bit |
| - Phần mềm: Bentley MicroStation V8i (SELECTseries 3/4) |
| - Bản quyền: gCadas 2015 kèm khóa cứng USB HASP HL |
+-----------------------------------------------------------------------+
Phân tích hiệu quả kinh tế (ROI)
- Chi phí đầu tư: Bộ máy GNSS RTK ComNav T300 2 tần số và bản quyền phần mềm có tổng mức đầu tư ban đầu ước tính khoảng 180 - 220 triệu VNĐ.
- Lợi ích kinh tế: Tiết kiệm trung bình 15 triệu VNĐ chi phí nhân công và lưu trú ngoại nghiệp cho mỗi tờ bản đồ địa chính tỷ lệ lớn ($1:500 - 1:1000$).
- Thời gian hoàn vốn: Sau khi thực hiện đo vẽ và chỉnh lý khoảng 12 - 15 tờ bản đồ (tương đương 3 - 4 tháng hoạt động của một doanh nghiệp đo đạc), đơn vị đã thu hồi toàn bộ chi phí đầu tư thiết bị.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Tín hiệu sóng vệ tinh RTK bị suy giảm hoặc mất liên kết (Float mode) khi đo vẽ tại các vị trí dưới tán rừng cây gỗ lớn, rừng quế rậm rạp hoặc khe núi sâu có góc mở bầu trời nhỏ hơn $15^\circ$.
- Sóng vô tuyến UHF Radio bị ảnh hưởng bởi vật cản địa hình đồi núi dốc, đòi hỏi phải chọn vị trí đặt trạm Base tại các điểm khống chế cao ráo.
Hướng phát triển
- Chuyển đổi phương thức cải chính từ trạm Base đơn lẻ sang mạng lưới trạm định vị vệ tinh quốc gia VNGEONET (sử dụng công nghệ mạng Ntrip CORS 4G/5G) để loại bỏ hoàn toàn việc dựng trạm Base cục bộ.
- Tích hợp thiết bị bay không người lái (UAV/Drone) gắn cảm biến LiDAR kết hợp công nghệ định vị PPK/RTK để quét địa hình tại các vùng đồi dốc hiểm trở, sau đó đưa dữ liệu đám mây điểm (Point Cloud) về MicroStation trích xuất ranh giới.
- Đồng bộ hóa CSDL địa chính tờ 37 lên nền tảng đám mây quản lý đất đai cấp tỉnh (VBDLIS), phục vụ chính quyền điện tử và dịch vụ công trực tuyến mức độ 4.
Đối tượng hưởng lợi
- Sinh viên và Học viên ngành Quản lý đất đai / Trắc địa: Có tài liệu tham khảo thực tiễn chuyên sâu về chuỗi công nghệ kết hợp giữa GNSS RTK ComNav và phần mềm biên tập chuẩn ngành gCadas trên nền CAD.
- Kỹ sư Trắc địa và Đơn vị tư vấn đo đạc: Nắm vững quy trình công nghệ đo động thời gian thực, kỹ thuật xử lý lỗi Topology tự động, rút ngắn tiến độ bàn giao sản phẩm cho cơ quan quản lý.
- Cơ quan quản lý Nhà nước (UBND thị trấn, Phòng TN&MT huyện): Sở hữu bộ CSDL bản đồ số địa chính chính xác cao, chuẩn hóa theo Thông tư 25/2014/TT-BTNMT, phục vụ quản lý quy hoạch và giải quyết tranh chấp đất đai minh bạch.
- Người sử dụng đất tại địa phương: Được cấp đổi GCNQSDĐ với ranh giới rõ ràng, tọa độ chuẩn xác, bảo vệ quyền lợi hợp pháp trong các giao dịch dân sự và kinh tế.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai đo vẽ bản đồ địa chính bằng GNSS RTK là gì?
Hệ thống đo đạc bắt buộc phải khởi tính từ điểm tọa độ khống chế cấp quốc gia hoặc đường chuyền từ cấp 2 trở lên. Thiết bị Rover phải đạt trạng thái định vị "RTK Fixed" khi ghi nhận tọa độ mốc ranh giới, giá trị sai số vị trí điểm không được vượt quá $\pm 0.05\text{ m}$ ngoài thực địa đối với bản đồ tỷ lệ 1:1000 khu vực đô thị.
2. Xử lý như thế nào khi máy RTK không thể "Fix" tọa độ do bị tán cây che khuất?
Có 2 phương pháp xử lý: (1) Sử dụng tính năng đo nghiêng bù góc (Tilt Compensation) của máy GNSS ComNav T300 để đưa anten ra vị trí thoáng; (2) Đo định vị 2 điểm khống chế phụ ở khu vực quang đãng gần đó bằng RTK Fixed, sau đó dùng máy toàn đạc điện tử hoặc thước thép kết hợp phương pháp giao hội tọa độ cực để xác định vị trí điểm bị che khuất.
3. Làm thế nào để đảm bảo tính tương thích dữ liệu giữa gCadas 2015 và MicroStation V8i?
gCadas 2015 được phát triển dưới dạng module mở rộng (Add-on/MDL Application) chạy trực tiếp trên nền đồ họa MicroStation V8i. Để đảm bảo tương thích, cần thiết lập đúng cấu trúc Cell thư viện ký hiệu, Seed file chuẩn hệ tọa độ VN-2000 và kết nối thành công CSDL thuộc tính Microsoft Access (.mdb) thông qua bộ cài đặt đơn vị hành chính.
4. Quy trình xử lý lỗi Topology không khép kín trong gCadas diễn ra như thế nào?
Vào menu Bản đồ $\rightarrow$ Topology $\rightarrow$ Tìm lỗi dữ liệu để hệ thống tự động đánh dấu các điểm hở (Undershoot), điểm thừa (Overshoot) và điểm nút trùng lặp. Sau đó chọn Sửa lỗi tự động, thiết lập bán kính tìm kiếm sai số (Tolerance $= 0.001\text{ m}$) trên các Level ranh giới thửa (Level 10) để đóng kín toàn bộ đa giác.
5. Dự án mang lại hiệu quả cắt giảm chi phí như thế nào?
Dự án giúp rút ngắn thời gian đo đạc thực địa từ 15 ngày xuống còn 4 ngày (giảm 73.3%), tiết kiệm 60% chi phí nhân công tại chỗ, đồng thời giảm thiểu tối đa các chi phí phát sinh do tranh chấp ranh giới hoặc phải đi đo đạc bổ sung nhờ độ tin cậy tuyệt đối của công nghệ định vị vệ tinh.
Kết luận

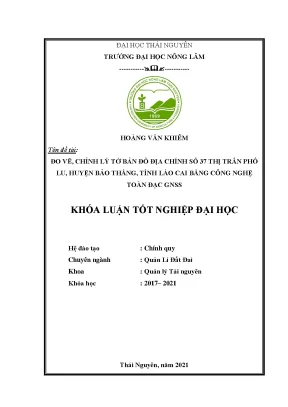

Đề tài "Đo vẽ, chỉnh lý tờ bản đồ địa chính số 37 thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai bằng công nghệ toàn đạc GNSS" đã chứng minh tính ưu việt vượt trội của việc kết hợp thiết bị định vị vệ tinh ComNav T300 GNSS RTK với bộ phần mềm chuyên ngành MicroStation V8i và gCadas 2015. Toàn bộ 25 ha diện tích tự nhiên với 186 thửa đất đã được số hóa hoàn chỉnh, đạt độ chính xác mặt bằng $\pm 0.021\text{ m}$, 100% dữ liệu đạt chuẩn Topology và liên kết CSDL thuộc tính theo đúng quy phạm của Bộ TN&MT.
Kết quả nghiên cứu cung cấp mô hình thực tiễn chuẩn mực cho công tác đo đạc, chỉnh lý và số hóa CSDL địa chính tại các địa bàn miền núi có địa hình chia cắt phức tạp, đóng góp thiết thực vào công cuộc chuyển đổi số ngành tài nguyên môi trường.
