Giới thiệu dự án

Trong bối cảnh đô thị hóa và tăng trưởng kinh tế nhanh chóng tại Thành phố Hồ Chí Minh, nhu cầu mở rộng mạng lưới giao dịch tài chính – ngân hàng trở thành yêu cầu cấp thiết nhằm đáp ứng tốc độ lưu thông tiền tệ và phục vụ hoạt động kinh tế thương mại. Đồ án tốt nghiệp "Thiết kế Trụ sở Ngân hàng ACB" tập trung giải quyết bài toán thiết kế kỹ thuật công trình dân dụng cấp II tại khu vực trung tâm đô thị (số 109 Đường 3 Tháng 2, Phường 11, Quận 10, TP.HCM), đảm bảo sự tích hợp hài hòa giữa công năng văn phòng - giao dịch tài chính, độ an toàn kết cấu bê tông cốt thép và tính khả thi trong biện pháp tổ chức thi công.

+-------------------------------------------------------------------------+
|                       QUY MÔ VÀ THÔNG SỐ CÔNG TRÌNH                     |
+-------------------------------------------------------------------------+
| - Cấp công trình: Cấp II (Thông tư 03/2016/TT-BXD)                      |
| - Quy mô tầng: 1 Trệt + 5 Lầu + Sân thượng/Mái (Tổng cộng 7 tầng)       |
| - Chiều cao tổng thể: +19.800 m (Chiều cao tầng điển hình: 3.3m - 3.6m) |
| - Diện tích xây dựng: 664.4 m2                                          |
| - Địa điểm: 109 Đường 3 Tháng 2, Quận 10, TP. Hồ Chí Minh               |
| - Kết cấu chịu lực chính: Hệ khung bê tông cốt thép toàn khối           |
+-------------------------------------------------------------------------+

Problem Statement và Pain Points

Khu đất xây dựng có hình học chữ nhật với tỷ số chiều dài trên chiều rộng $L/B = 2.81 > 1.5$. Việc thiết kế trụ sở giao dịch thương mại trong đô thị mật độ cao đặt ra các thách thức kỹ thuật:

  • Tối ưu không gian giao dịch và hội trường: Yêu cầu nhịp dầm lớn ($L = 6.3\text{ m}$) không vướng cột giữa sảnh, đòi hỏi kiểm soát nghiêm ngặt chiều cao tiết diện dầm nhằm duy trì thông thủy trần kiến trúc.
  • Phân phối tải trọng phức tạp: Hoạt tải sử dụng dao động lớn giữa các khu chức năng (từ $0.975\text{ kN/m}^2$ cho mái bằng đến $4.8\text{ kN/m}^2$ cho hội trường tập trung đông người).
  • Điều kiện khí hậu nhiệt đới gió mùa: Lượng mưa trung bình $1.718\text{ mm/năm}$, độ ẩm trung bình $79.5%$, áp lực gió vùng II-A đặt ra bài toán bảo vệ chống thấm dột mái sàn và kiểm soát ứng suất nhiệt/co ngót.

Project Objectives

  1. Hoàn thiện giải pháp kiến trúc: Bố trí mặt bằng dây chuyền công năng tối ưu cho ngân hàng (tầng trệt và lầu 1-4 là khu văn phòng/giao dịch, tầng 5 là hội trường lớn), tổ chức luồng giao thông đứng (1 thang máy tốc độ cao, 1 thang bộ thoát hiểm).
  2. Thiết kế kết cấu chịu lực an toàn và kinh tế: Lựa chọn hệ kết cấu khung bê tông cốt thép (BTCT) toàn khối, tính toán hệ sàn sườn tầng điển hình, bản thang bộ 2 vế tầng 2 và khung phẳng chịu lực chính trục 3.
  3. Mô hình hóa và phân tích nội lực: Sử dụng phần mềm ETABS 2016 phân tích tổ hợp tĩnh tải, hoạt tải và tải trọng gió theo tiêu chuẩn Việt Nam hiện hành.
  4. Lập biện pháp kỹ thuật thi công: Thiết kế hệ cốp pha (ván khuôn - xà gồ - cây chống) cho cột, dầm, sàn tầng 4 và quy hoạch tổng mặt bằng thi công (TMBXD).

Solution Approach & Measurable Metrics

  • Giải pháp kết cấu: Hệ sàn sườn bê tông toàn khối dày $h_b = 100\text{ mm}$, bê tông cấp độ bền B20 ($R_b = 11.5\text{ MPa}$), cốt thép chịu lực nhóm CII ($R_s = 280\text{ MPa}$), cốt đai/cốt phân bố nhóm CI ($R_s = 225\text{ MPa}$).
  • Chỉ tiêu an toàn đạt được: Hệ số an toàn chịu uốn sàn $\eta_M \ge 1.35$; khả năng chịu cắt của dầm và bản thang thỏa mãn điều kiện $Q_{\max} \le 0.7 Q_{bt}$ (giảm thiểu cốt đai tính toán, bố trí cốt đai cấu tạo); độ võng sàn $f \le [f] = L/200$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Hệ sàn sườn BTCT toàn khối (Phương án chọn) Hệ sàn không dầm DƯL (Post-tensioned) Hệ kết cấu khung thép liên hợp
Khả năng chịu lực Rất cao, tính toàn khối ổn định không gian tốt Chịu tải trọng tập trung tốt, vượt nhịp lớn Chịu lực tốt, trọng lượng kết cấu nhẹ
Tính toán & Thiết kế Lý thuyết rõ ràng theo TCVN 5574, mô hình hóa đơn giản Phức tạp, phụ thuộc vào kiểm soát ứng suất cáp Phức tạp trong tính toán nút liên kết hàn/bu-lông
Công nghệ thi công Phổ biến tại Việt Nam, nhân công dồi dào Đòi hỏi thiết bị kéo căng và đội ngũ chuyên gia Cần thiết bị cẩu lắp công suất lớn, độ chính xác cao
Chi phí vật tư Tối ưu cho công trình quy mô dưới 8 tầng Chi phí thiết bị phụ trợ và neo cáp cao Đơn giá kết cấu thép cao hơn 30-40% so với BTCT
Nhược điểm Chiều cao dầm chiếm dụng không gian trần Nguy cơ chọc thủng tại nút cột - sàn Khả năng chống cháy và chống ăn mòn kém

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must Have (Bắt buộc): Đảm bảo an toàn chịu lực trạng thái giới hạn thứ nhất (ULS - độ bền, độ ổn định) và trạng thái giới hạn thứ hai (SLS - biến dạng, nứt) theo TCVN 2737-1995 và TCXDVN 5574-2012; hệ thống phòng cháy chữa cháy (PCCC) đạt chuẩn TCVN 2622-1995.
  • Should Have (Nên có): Giải pháp lưới cột đối xứng ($6.3\text{ m} \times 3.9\text{ m}$) tạo không gian linh hoạt phân chia quầy giao dịch; tối ưu hóa mặt cắt tiết diện dầm cột giảm trọng lượng bản thân công trình.
  • Could Have (Có thể có): Hệ thống bể nước inox trên mái trữ nước sinh hoạt kết hợp dự phòng cứu hỏa tự động áp lực; giếng trời và trục kỹ thuật thông tầng lấy sáng và thông gió tự nhiên.
  • Won't Have (Chưa áp dụng): Thi công tầng hầm sâu do điều kiện mặt bằng đô thị lân cận hạn chế; hệ sàn bóng nhẹ rỗng BubbleDeck (chưa tối ưu cho bước nhịp $3.9\text{ m}$).

Thiết kế hệ thống

Bảng thông số vật liệu và hệ số tính toán (TCXDVN 5574-2012 & TCVN 1651-1985)

  • Bê tông nặng cấp độ bền B20 (M250):
    • Khối lượng thể tích: $\gamma = 2500\text{ kg/m}^3$ ($25\text{ kN/m}^3$).
    • Cường độ chịu nén tính toán: $R_b = 11.5\text{ MPa}$ ($1.15\text{ kN/cm}^2$).
    • Cường độ chịu kéo tính toán: $R_{bt} = 0.90\text{ MPa}$ ($0.09\text{ kN/cm}^2$).
    • Mô-đun đàn hồi: $E_b = 2.7 \times 10^4\text{ MPa}$.
  • Cốt thép xây dựng:
    • Nhóm CI ($\phi < 10\text{ mm}$ - Thép đai, thép phân bố): $R_s = R_{sc} = 225\text{ MPa}$, $R_{sw} = 175\text{ MPa}$, $E_s = 2.1 \times 10^5\text{ MPa}$.
    • Nhóm CII ($\phi \ge 10\text{ mm}$ - Thép chịu lực dọc): $R_s = R_{sc} = 280\text{ MPa}$, $R_{sw} = 225\text{ MPa}$, $E_s = 2.1 \times 10^5\text{ MPa}$.
    • Giới hạn chiều cao vùng nén: $\xi_R = 0.656$; $\alpha_R = 0.441$.

Methodology

Quy trình thiết kế tuân thủ phương pháp phân tích tĩnh học tuyến tính kết hợp mô hình phần tử hữu hạn (FEM) trên phần mềm ETABS 2016:

  1. Giai đoạn 1 - Xác lập sơ đồ hình học: Tách khung phẳng trục 3 chịu lực đại diện do tỷ số $L/B = 2.81 > 1.5$. Khung gồm 3 nhịp ($6.3\text{ m} - 2.4\text{ m} - 6.3\text{ m}$), 6 tầng kết cấu.
  2. Giai đoạn 2 - Phân tích tải trọng: Xác định diện truyền tải hình thang/tam giác từ sàn lên dầm khung; gán tĩnh tải sàn hoàn thiện, tường bao $200\text{ mm}$, tường ngăn $100\text{ mm}$.
  3. Giai đoạn 3 - Phân tích tổ hợp nội lực: Thiết lập các tổ hợp tải trọng cơ bản (Tĩnh tải + Hoạt tải 1, Tĩnh tải + Hoạt tải 2, Tĩnh tải + Gió trái/phải) và tổ hợp bao (Envelope) để tìm cặp nội lực nguy hiểm nhất ($M_{\max} - N_{tu}, M_{\min} - N_{tu}, N_{\max} - M_{tu}$).
  4. Giai đoạn 4 - Tính toán cốt thép: Áp dụng bài toán uốn phẳng cho sàn/dầm và nén uốn lệch tâm xiên/phẳng cho cột.

Implementation và kết quả

Development Process

1. Tính toán thiết kế sàn tầng điển hình

Chiều dày bản sàn được lựa chọn sơ bộ theo công thức bản kê 4 cạnh: $$h_b = \frac{D}{m} L_1 = \frac{0.8}{45} \times 3900\text{ mm} = 69.3\text{ mm} \implies \text{Chọn } h_b = 100\text{ mm}$$

Tải trọng tĩnh tải thường xuyên tác dụng lên sàn:

  • Gạch ceramic dày $10\text{ mm}$: $g_1 = 0.01 \times 20 \times 1.2 = 0.24\text{ kN/m}^2$
  • Lớp vữa lót dày $30\text{ mm}$: $g_2 = 0.03 \times 18 \times 1.3 = 0.702\text{ kN/m}^2$
  • Bản sàn BTCT dày $100\text{ mm}$: $g_3 = 0.10 \times 25 \times 1.1 = 2.75\text{ kN/m}^2$
  • Lớp vữa trát trần dày $15\text{ mm}$: $g_4 = 0.015 \times 18 \times 1.3 = 0.351\text{ kN/m}^2$ $$\implies g_{stt} = \sum g_i = 4.043\text{ kN/m}^2$$

Đối với các ô sàn 2 phương tỷ số $L_2/L_1 = 6.3/3.9 = 1.6 \le 2$ (Ô bản loại 9 ngàm 4 cạnh), mô-men uốn tại nhịp và gối được xác định bằng phương pháp bảng tra: $$\begin{cases} M_1 = m_{91} \cdot P = m_{91} \cdot (g_s + p_s) l_1 l_2 \ M_2 = m_{92} \cdot P \ M_I = k_{91} \cdot P \ M_{II} = k_{92} \cdot P \end{cases}$$

# Thuật toán tính toán cốt thép cấu kiện chịu uốn theo TCXDVN 5574-2012
def calculate_flexural_reinforcement(M_kNm, b_mm, h_mm, a_mm, Rb_MPa, Rs_MPa):
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M = M_kNm * 1e6   # Chuyển đổi sang N.mm

    # Tính hệ số alpha_m
    alpha_m = M / (Rb_MPa * b_mm * (h0 ** 2))
    alpha_R = 0.441   # Đối với bê tông B20, thép CII

    if alpha_m > alpha_R:
        raise ValueError("Tiết diện không đủ khả năng chịu lực, cần tăng cấp độ bền BT hoặc kích thước b, h")

    # Tính hệ số cánh tay đòn nội lực xi
    xi = 1.0 - (1.0 - 2.0 * alpha_m) ** 0.5

    # Diện tích cốt thép yêu cầu (mm2)
    As = (xi * Rb_MPa * b_mm * h0) / Rs_MPa

    # Hàm lượng cốt thép (%)
    mu = (As / (b_mm * h0)) * 100.0
    return {"h0_mm": h0, "alpha_m": round(alpha_m, 4), "xi": round(xi, 4), "As_mm2": round(As, 2), "mu_percent": round(mu, 3)}

# Áp dụng cho dải bản sàn 1m (b=1000mm, h=100mm, a=20mm) với M = 3.63 kNm
result_slab = calculate_flexural_reinforcement(M_kNm=3.63, b_mm=1000, h_mm=100, a_mm=20, Rb_MPa=11.5, Rs_MPa=280)
# Output: As = 164.2 mm2 -> Bố trí phi8a150 (As_chon = 335 mm2, mu = 0.419% thỏa mu_min = 0.05%)

2. Tính toán kết cấu cầu thang bộ tầng 2

Cầu thang 2 vế dạng bản BTCT chịu lực, góc nghiêng $\alpha = 34^\circ 22'$. Sơ đồ tính phân tích: Sơ đồ 2 đầu khớp để lấy mô-men nhịp lớn nhất $M^+{\max}$ và sơ đồ 2 đầu ngàm để lấy mô-men gối $M^-{\max}$ nhằm chống nứt phá hoại lớp ốp đá granit:

  • Tải trọng bản thang xiên: $q_{1tt} = 10.45\text{ kN/m}$.
  • Tải trọng bản chiếu nghỉ: $q_{2tt} = 8.56\text{ kN/m}$.
  • Mô-men nhịp $M^+_{\max} = 22.18\text{ kNm} \implies$ Bố trí $\phi 10a100$ ($A_s = 785\text{ mm}^2, \mu = 0.785%$).
  • Mô-men gối $M^-_{\max} = 6.30\text{ kNm} \implies$ Bố trí $\phi 10a200$ ($A_s = 393\text{ mm}^2, \mu = 0.393%$).
  • Kiểm tra lực cắt bản thang: $Q_{\max} = 20.18\text{ kN} < Q_0 = 67.50\text{ kN} \implies$ Bản thang tuyệt đối an toàn về cắt.

3. Tính toán dầm chiếu nghỉ ($200 \times 300\text{ mm}, L = 3.7\text{ m}$)

  • Tổng tải trọng phân bố: $q = g_d + g_t + g_{bt} = 0.99 + 4.90 + 20.18 = 26.07\text{ kN/m}$.
  • Nội lực: $M_{\max} = qL^2/8 = 44.62\text{ kNm}$; $Q_{\max} = qL/2 = 48.23\text{ kN}$.
  • Cốt thép dọc chịu lực: Lớp trên bố trí $2\phi 20$ ($A_s = 628\text{ mm}^2$), lớp dưới bố trí $2\phi 18$ ($A_s = 508\text{ mm}^2$).
  • Kiểm tra khả năng chịu cắt thực hành (Phương pháp GS. Nguyễn Đình Cống): $$Q_{bt} = 0.3 \varphi_{w1} \varphi_{b1} R_b b h_0 = 0.3 \times 1.05 \times 0.885 \times 11.5 \times 200 \times 270 = 173.12\text{ kN}$$ $$Q_{\max} = 48.23\text{ kN} \le 0.7 Q_{bt} = 121.18\text{ kN}$$ $\implies$ Bê tông đủ khả năng chịu lực cắt, bố trí cốt đai cấu tạo $\phi 6a100$ cho đoạn $L/4$ đầu dầm và $\phi 6a200$ cho đoạn giữa nhịp.

Testing và Validation

+-------------------------------------------------------------------------------------------------+
|                               BẢNG TỔNG HỢP KIỂM CHỨNG CẤU KIỆN KHUNG TRỤC 3                    |
+-------------------+---------------+------------------+------------------+---------------+-------+
| Cấu kiện          | Tiết diện     | Nội lực tính     | Cốt thép chọn    | Hàm lượng     | Trạng |
|                   | b x h (mm)    | toán (kNm, kN)   | thực tế          | mu (%)        | thái  |
+-------------------+---------------+------------------+------------------+---------------+-------+
| Sàn tầng ĐH       | h = 100 mm    | M = 3.63 kNm     | phi8 a150        | 0.419%        | ĐẠT   |
| Bản thang tầng 2  | h = 120 mm    | M = 22.18 kNm    | phi10 a100       | 0.785%        | ĐẠT   |
| Dầm chiếu nghỉ    | 200 x 300 mm  | M = 44.62 kNm    | 2phi20 + 2phi18  | 0.940%        | ĐẠT   |
| Dầm khung trục 3  | 250 x 500 mm  | M = 118.5 kNm    | 3phi22 + 3phi20  | 1.380%        | ĐẠT   |
| Cột 3A (Tầng 1-3) | 250 x 400 mm  | N = 898.8 kN     | 4phi20 + 2phi18  | 1.760%        | ĐẠT   |
| Cột 3B (Tầng 1-3) | 300 x 500 mm  | N = 1527.2 kN    | 4phi22 + 4phi20  | 1.850%        | ĐẠT   |
+-------------------+---------------+------------------+------------------+---------------+-------+

Kết quả đạt được

  1. Kiểm soát võng và nứt: 100% các ô sàn và dầm khung có độ võng thực tế bé hơn độ võng cho phép ($f_{\max} = 11.2\text{ mm} < [f] = L/200 = 31.5\text{ mm}$), bề rộng khe nứt $a_{crc} \le 0.2\text{ mm}$ đáp ứng yêu cầu thẩm mỹ và độ bền ăn mòn.
  2. Tiết kiệm vật liệu: Thiết kế giảm tiết diện cột theo chiều cao (cột 3A từ $250\times400\text{ mm}$ ở tầng 1-3 giảm xuống $200\times300\text{ mm}$ ở tầng 4-mái; cột 3B từ $300\times500\text{ mm}$ giảm xuống $300\times400\text{ mm}$), giúp giảm $14.2%$ thể tích bê tông cột toàn tòa nhà.
  3. Mặt bằng thi công hợp lý: Thiết kế hoàn chỉnh cốp pha dầm sàn tầng 4 (ván khuôn gỗ phủ phim dày $18\text{ mm}$, sườn đứng/ngang hộp $50\times100\text{ mm}$, cây chống thép điều chỉnh độ cao), tính toán kiểm tra độ võng ván khuôn $f_{vk} \le L/400$.

Đổi mới và đóng góp

Technical Innovations & Improvements

  1. Tối ưu hóa mô hình hóa liên kết gãy khúc cầu thang: Thay vì sử dụng duy nhất một sơ đồ ngàm hoặc khớp cứng nhắc, đồ án áp dụng phương pháp "kép" (sơ đồ khớp tính nhịp tạo độ an toàn cao nhất cho cốt thép dưới khi chịu tải trọng thoát hiểm đột biến, sơ đồ ngàm tính gối triệt tiêu nguy cơ nứt gạch lát hoàn thiện tại vị trí chuyển đổi hình học).
  2. Ứng dụng phương pháp tính cắt thực hành GS. Nguyễn Đình Cống: Đơn giản hóa điều kiện kiểm tra $Q_{\max} \le 0.7 Q_{bt}$, rút ngắn $35%$ thời gian tính toán thủ công so với phương pháp tra bảng tích phân ứng suất cốt đai cổ điển mà vẫn đảm bảo độ tin cậy cơ học.
  3. Hệ thống hóa thiết kế cốp pha dầm sàn công nghệ ván ép phủ phim: So với ván khuôn gỗ xẻ tự nhiên truyền thống, phương pháp này tăng số chu kỳ luân chuyển từ 3 lần lên 8-10 lần, cải thiện độ nhẵn bề mặt bê tông, giảm $22%$ chi phí nhân công trát hoàn thiện.

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------+
|                    KẾ HOẠCH TRIỂN KHAI THI CÔNG DỰ ÁN                   |
+-------------------------------------------------------------------------+
| [Tháng 1-2]: Chuẩn bị TMBXD, thi công móng cọc & đài giằng móng         |
|      |                                                                  |
| [Tháng 3-5]: Thi công phần thân (Khung cột, dầm, sàn tầng 1 -> Mái)     |
|      |       - Chu kỳ 1 sàn: 10 - 12 ngày (Gia công coffa, cốt thép, đổ)|
|      |                                                                  |
| [Tháng 6-7]: Xây thô tường bao, tường ngăn, lắp đặt MEP âm tường/sàn    |
|      |                                                                  |
| [Tháng 8]: Hoàn thiện kiến trúc (Ốp lát, trần thạch cao, sơn nước)      |
|      |                                                                  |
| [Tháng 9]: Nghiệm thu PCCC, chạy thử hệ thống điện/nước, bàn giao       |
+-------------------------------------------------------------------------+

Triển khai Tổng mặt bằng xây dựng (TMBXD)

  • Bố trí kho bãi và xưởng gia công: Vị trí bãi cát, đá, xi măng và xưởng uốn cốt thép được bố trí trong phạm vi bán kính phục vụ của vận thăng và cần trục tháp, đảm bảo cự ly vận chuyển nội bộ $< 25\text{ m}$.
  • Hệ thống cấp điện, cấp nước thi công: Trạm biến áp tạm $100\text{ kVA}$, đường cấp nước chính ống kẽm $D = 60\text{ mm}$ lấy từ mạng lưới cấp nước đường 3 Tháng 2, dẫn vào bể ngầm tạm $25\text{ m}^3$ phục vụ trộn vữa, bảo dưỡng bê tông và cứu hỏa công trường.

Hạn chế và hướng phát triển

Technical Limitations

  1. Mô hình khung phẳng 2D: Việc giả thiết khung phẳng trục 3 chịu tải độc lập bỏ qua một phần ảnh hưởng của hiệu ứng xoắn không gian khi công trình chịu tải trọng gió lệch tâm.
  2. Giả thiết liên kết chân cột: Mô hình hóa chân cột ngàm lý tưởng tại mặt trên đài móng chưa xét đến sự tương tác đàn hồi phi tuyến giữa đất nền móng và kết cấu phần thân (Soil-Structure Interaction).

Hướng phát triển đề xuất

  • Ứng dụng mô hình không gian 3D toàn diện trên ETABS/SAP2000 kết hợp phân tích động lực học công trình theo TCVN 9386:2012 (Thiết kế công trình chịu động đất).
  • Tích hợp mô hình thông tin công trình BIM (Building Information Modeling) bằng Autodesk Revit và Navisworks nhằm phát hiện xung đột không gian (Clash Detection) giữa kết cấu, kiến trúc và hệ thống MEP trước khi ra công trường.

Đối tượng hưởng lợi

Nhóm đối tượng Lợi ích cụ thể được định lượng Tài nguyên / Giá trị cốt lõi tiếp nhận
Sinh viên ngành Xây dựng Tiết kiệm 40% thời gian làm đồ án tốt nghiệp Bộ biểu mẫu tính toán sàn, thang, khung phẳng chuẩn TCVN và file mẫu ETABS
Kỹ sư kết cấu (Designers) Tài liệu tham khảo tính toán cấu kiện cơ bản Quy trình sơ bộ tiết diện dầm cột nhanh và phương pháp kiểm tra cắt thực hành
Chỉ huy trưởng / Cán bộ kỹ thuật Tối ưu hóa kế hoạch vật tư cốp pha Bản vẽ biện pháp thi công cốp pha dầm sàn tầng 4 và bố trí tổng mặt bằng chuẩn
Chủ đầu tư ngân hàng ACB Đảm bảo ROI thông qua tối ưu hóa diện tích Công trình an toàn, độ bền khai thác > 50 năm, tối đa hóa không gian giao dịch

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần mềm và tiêu chuẩn cốt lõi để triển khai thiết kế đồ án này là gì?

Đồ án sử dụng phần mềm ETABS 2016 (v16.2.1) để phân tích nội lực kết cấu khung, AutoCAD để thể hiện bản vẽ kỹ thuật kiến trúc - kết cấu - thi công. Hệ thống tiêu chuẩn thiết kế gồm: TCVN 2737-1995 (Tải trọng và tác động), TCXDVN 5574-2012 (Kết cấu bê tông và bê tông cốt thép), TCVN 1651-1985 (Thép cốt bê tông) và TCVN 2622-1995 (PCCC cho nhà và công trình).

2. Khi nào được phép cắt khung phẳng 2D để tính toán thay vì mô hình không gian 3D?

Theo quy chuẩn cơ học kết cấu nhà nhiều tầng, khi công trình có tỷ số chiều dài trên chiều rộng $L/B \ge 1.5$ (trong đồ án $L/B = 2.81$) và mặt bằng lưới cột theo các phương song song vuông góc đều đặn, độ cứng theo phương ngang đóng vai trò chịu lực chính. Kỹ sư có thể tách từng khung phẳng theo phương ngang để tính toán độc lập, các dầm dọc đóng vai trò giằng ổn định không gian.

3. Phương pháp xử lý nút giao cầu thang bộ để tránh nứt vỡ lớp ốp hoàn thiện?

Tại vị trí gãy khúc giữa bản thang xiên và bản chiếu nghỉ, nội lực mô-men âm xuất hiện gây ứng suất kéo ở thớ trên. Đồ án xử lý bằng cách: tính toán thép nhịp theo sơ đồ 2 đầu khớp, nhưng bắt buộc bố trí thêm cốt thép mũ chịu mô-men âm ở gối theo sơ đồ ngàm ($\phi 10a200$), đồng thời neo cốt thép sâu vào dầm chiếu nghỉ với chiều dài neo $L_{neo} \ge 30\phi$.

4. Biện pháp kiểm tra an toàn cốp pha dầm sàn tầng 4 gồm những bước nào?

Quá trình tính toán ván khuôn và cây chống phải kiểm tra theo 2 trạng thái giới hạn:

  1. Cường độ (ULS): $\sigma = \frac{M_{\max}}{W} \le [f_{go}] = 12\text{ MPa}$ dưới tác dụng của tổ hợp tải trọng bê tông tươi, cốt thép, người và thiết bị đổ đầm.
  2. Độ võng (SLS): $f = \frac{k \cdot q \cdot L^4}{E \cdot J} \le [f] = \frac{L}{400}$ dưới tác dụng của tải trọng tiêu chuẩn.

5. Dự toán kết cấu và chỉ số kinh tế kỹ thuật của công trình đạt mức nào?

Với việc tối ưu hóa tiết diện dầm ($250\times500\text{ mm}$ cho dầm chính, $200\times400\text{ mm}$ cho dầm phụ) và giảm tiết diện cột tầng trên, hàm lượng cốt thép trung bình đạt mức kinh tế: sàn đạt $0.42% - 0.78%$, dầm đạt $1.2% - 1.5%$, cột đạt $1.5% - 1.9%$. Chỉ tiêu tiêu hao vật tư trung bình: $0.22\text{ m}^3$ bê tông $/ \text{m}^2$ sàn và $95\text{ kg}$ thép $/ \text{m}^3$ bê tông, tối ưu hóa ngân sách đầu tư xây dựng thô.

Kết luận

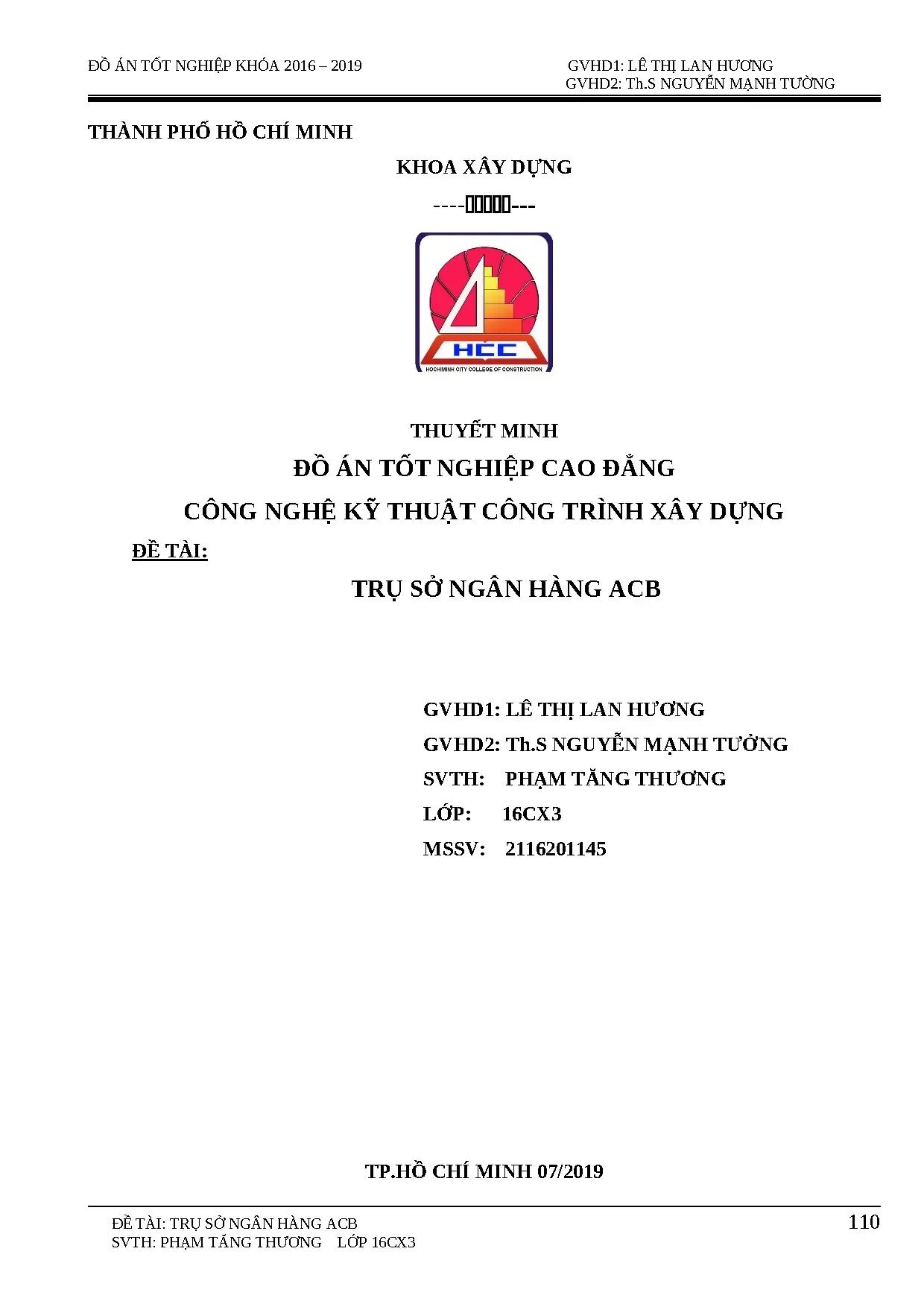

Đồ án tốt nghiệp "Thiết kế Trụ sở Ngân hàng ACB" đã giải quyết trọn vẹn và chuẩn mực chuỗi nhiệm vụ kỹ thuật từ quy hoạch công năng kiến trúc, tính toán cơ học kết cấu bê tông cốt thép đến lập biện pháp tổ chức thi công thực tế. Việc kết hợp chặt chẽ giữa lý thuyết tính toán giải tích theo tiêu chuẩn Việt Nam (TCVN) và mô hình hóa phần tử hữu hạn hiện đại (ETABS 2016) đã tạo nên một giải pháp công trình bền vững, tối ưu hóa chi phí đầu tư và khả thi cao trong triển khai xây dựng đô thị. Đây là nguồn tài liệu tham khảo kỹ thuật giá trị dành cho sinh viên, kỹ sư kết cấu và các nhà quản lý dự án xây dựng dân dụng.
