Giới thiệu dự án

Trong tiến trình công nghiệp hóa và hiện đại hóa cơ sở hạ tầng giao thông tại Việt Nam, máy xây dựng và xếp dỡ đóng vai trò nòng cốt tại các công trình trọng điểm như đường cao tốc, sân bay, bến cảng và khu công nghiệp. Theo thống kê của ngành cơ giới hóa xây dựng, tổng số lượng thiết bị thi công đang vận hành vượt mốc 40.000 máy với tổng công suất trên 2,5 triệu kW. Trong đó, nhóm máy làm đất chiếm tỷ trọng xấp xỉ 16,3% (khoảng 6.520 thiết bị). Tuy nhiên, phần lớn các thiết bị máy san hiện nay phụ thuộc vào nhập khẩu từ các quốc gia công nghiệp phát triển, dẫn đến chi phí đầu tư ban đầu cao, khó khăn trong công tác bảo dưỡng, sửa chữa và thay thế phụ tùng định hình.

+-----------------------------------------------------------------------------------+
|                  CƠ CẤU THIẾT BỊ CƠ GIỚI XÂY DỰNG TẠI VIỆT NAM                   |
+-----------------------------------------------------------------------------------+
|  [||||||||||||||||] Máy làm đất (16,3%)                                           |
|  [||||||||||||||||||||||||] Máy thi công chuyên dùng (24,5%)                      |
|  [|||||||||||||||||||||||||||||||] Máy vận chuyển ngang (31,6%)                   |
|  [||||||||] Máy vận chuyển cao (7,8%)                                             |
|  [||||] Máy làm đá, ép khí (3,8%)                                                 |
|  [||||||||||||||||] Máy thi công khác (16,2%)                                     |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật đặt ra (Problem Statement)

Việc làm chủ quy trình tính toán, thiết kế và chế tạo máy san tự hành tại Việt Nam đang gặp các rào cản kỹ thuật lớn:

  • Thiếu mô hình tính toán động lực học đồng bộ: Chưa tối ưu hóa được sự phân bố tải trọng giữa các trục trong điều kiện địa hình phức tạp, dẫn đến hiện tượng trượt trơn khi san đất cấp II và III.
  • Rủi ro quá tải khung chính khi va chạm chướng ngại vật: Khung chính máy san phải chịu đồng thời tải trọng uốn, xoắn và tải trọng động đột ngột ($P_j$), dễ gây biến dạng dẻo hoặc nứt gãy liên kết mối hàn/khớp xoay.
  • Hệ thống điều khiển công tác cơ khí cũ kém linh hoạt: Độ chính xác tạo phẳng taluy và san nền không đạt tiêu chuẩn kỹ thuật số hóa hiện đại.

Mục tiêu của dự án (Project Objectives)

  1. Thiết kế tổng thể máy san tự hành 3 trục kiểu $1 \times 2 \times 3$: Xác lập toàn bộ thông số hình học và động học trên nền tảng máy cơ sở Caterpillar 120M với tổng trọng lượng hoạt động $G = 14.093\text{ kg}$ (~14 tấn).
  2. Xác định thông số tối ưu của bộ công tác bàn san: Tính toán chiều dài bàn san $L = 3.668\text{ mm}$, chiều cao $H = 610\text{ mm}$, bán kính cong bề mặt $R = 475\text{ mm}$ và góc cắt tối ưu $\delta = 40^\circ$.
  3. Mô hình hóa và giải bài toán kháng lực tổng thể: Xác định lực cản cắt đất $\sum W = 60,03\text{ kN}$ và kiểm chứng điều kiện kéo bám $P_k \ge \sum W$.
  4. Tính toán kiểm nghiệm bền kết cấu chịu lực chính: Đánh giá ứng suất của khung chính, khung kéo hình chữ "Y" và hệ thống xi lanh nâng hạ dưới hai vị trí tính toán tới hạn (vận hành ổn định trên dốc $12^\circ$ và va đập chướng ngại vật với lực động $P_j = 89,233\text{ kN}$).
  5. Xây dựng quy trình công nghệ chế tạo lưỡi cắt chính: Lựa chọn vật liệu hợp kim chịu mài mòn cao và lập quy trình gia công cơ khí hoàn chỉnh.

Giải pháp kỹ thuật và Phạm vi ứng dụng

Dự án áp dụng phương pháp thiết kế giải tích kết hợp mô phỏng cân bằng cơ học giải tích tĩnh và động. Dự án giới hạn trong phạm vi tính toán thiết kế máy san bánh lốp tự hành truyền động thủy lực, công thức trục dẫn động $1 \times 2 \times 3$ (1 trục lái phía trước, 2 trục chủ động phía sau liên kết qua hộp cân bằng Balance), đối tượng thi công chủ yếu là đất cấp I và cấp II với cự ly san ủi hiệu quả từ 30m đến 500m.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công tác san tạo mặt bằng và thi công nền móng giao thông, các thiết bị làm đất thông dụng bao gồm máy ủi, máy đào gầu nghịch và máy san. Việc so sánh hiệu quả kỹ thuật giữa các dòng máy được thể hiện qua bảng sau:

Tiêu chí đánh giá Máy san tự hành thủy lực ($1\times2\times3$) Máy ủi vạn năng (Bánh xích) Máy san cơ khí truyền thống
Độ cơ động & Vận tốc Cao ($v_{tiến} = 44,5\text{ km/h}$) Thấp ($v \le 12\text{ km/h}$) Trung bình ($v \le 25\text{ km/h}$)
Độ chính xác tạo phẳng Rất cao (Lưỡi xoay $360^\circ$, nghiêng $\pm 90^\circ$) Trung bình (Chỉ ủi và nghiêng nhẹ) Thấp (Điều chỉnh bằng cơ cấu trục vít)
Bạt mái taluy & Đào rãnh Tối ưu nhờ nghiêng bánh trước & lệch bàn san Kém, chỉ làm việc trên mặt bằng phẳng Hạn chế góc quay và chiều sâu cắt
Chi phí bảo trì & Vận hành Trung bình, phụ tùng module hóa Cao (Mòn cơ cấu xích và dải xích) Cao do mòn các khớp nối cơ khí hở
Hiệu suất thủy lực Cao (Bơm piston thay đổi lưu lượng $151\text{ l/ph}$) Cao Thấp (Truyền động bánh răng hở)

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc): Khung chính chịu tải trọng uốn xoắn lớn; hệ thống thủy lực áp suất cao $24,1\text{ MPa}$; bàn san quay toàn vòng trong mặt phẳng ngang ($90^\circ - 180^\circ$); góc nghiêng bánh xe dẫn hướng chống trượt ngang.
  • Should have (Nên có): Bộ xới đất 5-9 răng phía sau; cơ cấu nghiêng khung mềm (chuyển hướng gập thân); hệ thống phanh đĩa thủy lực trên 4 bánh sau.
  • Could have (Có thể mở rộng): Cảm biến điều khiển độ cao tự động tích hợp GNSS/Laser; bàn ủi phụ lắp phía đầu máy.
  • Won't have (Chưa thực hiện): Hệ thống truyền động điện Hybrid; cabin điều khiển tự hành không người lái (Autonomous grading).

Thiết kế hệ thống

+-------------------------------------------------------------------------------+
|                      SƠ ĐỒ KHỐI TỔNG THỂ MÁY SAN 14 TẤN                       |
+-------------------------------------------------------------------------------+
|  +-------------------------+          +------------------------------------+  |
|  |   ĐỘNG CƠ CATERPILLAR   | -------> |        HỆ THỐNG THỦY LỰC           |  |
|  |     C6.6 ACERT 103kW    |          |  (Bơm Piston Biến Thiên 151 L/ph)  |  |
|  +-------------------------+          +------------------------------------+  |
|               |                                         |                     |
|               v                                         v                     |
|  +-------------------------+          +------------------------------------+  |
|  |    HỘP SỐ TRUYỀN LỰC    |          |      CƠ CẤU CHẤP HÀNH THỦY LỰC     |  |
|  |    (8 Tiến / 6 Lùi)     |          |  - Đôi xi lanh nâng hạ lưỡi san    |  |
|  +-------------------------+          |  - Xi lanh nghiêng bánh xe trước   |  |
|               |                       |  - Xi lanh đẩy mâm xoay & bàn san  |  |
|               v                       +------------------------------------+  |
|  +-------------------------+                            |                     |
|  |   HỘP BALANCE 4 BÁNH    |                            v                     |
|  |   (Cầu sau chủ động)    |          +------------------------------------+  |
|  +-------------------------+          |      BỘ CÔNG TÁC BÀN SAN 3.668M    |  |
|               |                       |      (Khung kéo chữ Y + Mâm xoay)  |  |
|               +---------------------> +------------------------------------+  |
|                                                         ^                     |
|  +------------------------------------------------------+                     |
|  | KHUNG CHÍNH (Tiết diện hộp, liên kết khớp cầu O4 với cầu trước dẫn hướng) |
+--+----------------------------------------------------------------------------+

Thông số kỹ thuật của hệ thống thiết kế

  • Động cơ: Caterpillar Diesel Cat C6.6 ACERT, 6 xi lanh thẳng hàng, đường kính xi lanh $D_{xl} = 105\text{ mm}$, hành trình piston $S = 125\text{ mm}$, dung tích công tác $V_h = 6.600\text{ cm}^3$. Công suất bánh đà đạt $N_e = 103\text{ kW}$ tại $n = 2000\text{ vòng/phút}$, mô-men xoắn cực đại $M_{max} = 859\text{ N.m}$.
  • Hệ thống truyền động thủy lực: Bơm thủy lực kiểu piston hướng trục điều khiển lưu lượng theo tải trọng (Load Sensing), áp suất làm việc định mức $p = 24,1\text{ MPa}$, lưu lượng bơm cực đại $Q = 151\text{ lít/phút}$.
  • Cơ cấu di chuyển: Bộ truyền lực 8 số tiến, 6 số lùi. Vận tốc di chuyển lớn nhất: Tiến $v_{max} = 44,5\text{ km/h}$, Lùi $v_{max} = 37,8\text{ km/h}$.
  • Bộ công tác chính: Khung kéo dạng chữ "Y" liên kết mâm xoay qua 4 điểm tỳ tựa. Bàn san trang bị lưỡi cắt hợp kim có thể xoay $360^\circ$, chiều sâu cắt đất lớn nhất $h_{max} = 720\text{ mm}$, chiều cao nâng bàn san $H_{max} = 427\text{ mm}$.

Phương pháp nghiên cứu và quy trình thiết kế (Methodology)

Dự án áp dụng phương pháp thiết kế cơ khí chính xác theo quy chuẩn xây dựng TCVN kết hợp tiêu chuẩn quốc tế ISO 6747 (Earth-moving machinery — Tractor-scrapers, graders):

  1. Giai đoạn 1 - Xác lập bài toán cơ sở: Thu thập dữ liệu hình học và động lực học máy mẫu Cat 120M.
  2. Giai đoạn 2 - Tính toán giải tích: Xây dựng hệ phương trình cân bằng tĩnh học và động học tĩnh để xác định trường lực tác dụng lên bàn san, khung kéo và khung chính.
  3. Giai đoạn 3 - Đánh giá độ bền kết cấu: Phân tích ứng suất kết cấu khung hộp và chốt bản lề tại các điểm tập trung ứng suất dưới tác dụng của tải trọng va đập đột ngột.
  4. Giai đoạn 4 - Thiết kế quy trình chế tạo: Lựa chọn phương pháp gia công đúc/rèn phôi lưỡi cắt và nhiệt luyện tăng độ cứng bề mặt chống mài mòn.

Implementation và kết quả

Quy trình tính toán kỹ thuật (Computational Process)

1. Tính toán kích thước hình học cơ bản của bàn san

Diện tích tiết diện phoi cắt $F$ sau một chu kỳ san được xác định từ lực kéo tiếp tuyến bám: $$P_k = (0,7 \div 0,73) \cdot \phi \cdot K_0 \cdot G = 0,7 \cdot 0,45 \cdot 0,7 \cdot 14.093 = 3.108 \div 3.241\text{ kG} \approx 31,8\text{ kN}$$

Với lực cản riêng của đất cấp II $k = 240\text{ kN/m}^2$, diện tích phoi cắt: $$F = \frac{P_k}{k} = \frac{32,41\text{ kN}}{240\text{ kN/m}^2} = 0,134\text{ m}^2$$

Chiều cao bàn san $H$: $$H = \sqrt{F \cdot \tan\gamma} = \sqrt{0,134 \cdot \tan 70^\circ} = 0,610\text{ m} = 610\text{ mm}$$

Chiều dài bàn san $L$ theo công thức thực nghiệm với chiều sâu cắt $h = 0,25\text{ m}$: $$H = (0,6 \div 0,68)\sqrt{L \cdot h} \implies L = \frac{H^2}{0,65^2 \cdot h} = \frac{0,61^2}{0,4225 \cdot 0,25} \approx 3.668\text{ mm}$$

Bán kính cong bề mặt bàn san $R$ với góc cắt hợp lý $\delta = 40^\circ$: $$R = \frac{H}{2\sin\delta} = \frac{610}{2 \cdot \sin 40^\circ} = 474,5\text{ mm} \implies \text{Chọn } R = 475\text{ mm}$$

import math

def calculate_blade_parameters(G_total, phi=0.45, K0=0.7, k_resistance=240000, gamma_deg=70, delta_deg=40, h_cut=0.25):
    """
    Tính toán thông số hình học bàn san máy san tự hành 14 tấn
    """
    # Lực kéo tiếp tuyến theo điều kiện bám (N)
    Pk = 0.72 * phi * K0 * G_total * 9.81

    # Diện tích phoi cắt (m2)
    F = Pk / k_resistance

    # Chiều cao bàn san H (m)
    gamma_rad = math.radians(gamma_deg)
    H = math.sqrt(F * math.tan(gamma_rad))

    # Chiều dài bàn san L (m)
    L = (H / 0.64)**2 / h_cut

    # Bán kính cong lưỡi san R (mm)
    delta_rad = math.radians(delta_deg)
    R = (H * 1000) / (2 * math.sin(delta_rad))

    return {
        "Pk_kN": Pk / 1000,
        "F_m2": F,
        "H_mm": H * 1000,
        "L_mm": L * 1000,
        "R_mm": R
    }

# Chạy tính toán với trọng lượng G = 14093 kg
results = calculate_blade_parameters(14093)
print(f"Lực kéo Pk: {results['Pk_kN']:.2f} kN | Chiều cao H: {results['H_mm']:.0f} mm | Bán kính cong R: {results['R_mm']:.1f} mm")

2. Xác định các thành phần lực cản tác dụng lên máy san

Khi san đất với góc quay bàn san $\alpha = 30^\circ$, góc nghiêng bề mặt địa hình $\beta = 12^\circ$:

  • Lực cản cắt đất ($W_1$): $$W_1 = k_0 \cdot L \cdot h = 110\text{ kN/m}^2 \times 3,668\text{ m} \times 0,25\text{ m} = 101,00\text{ kN}$$
  • Lực cản di chuyển khối đất lăn trước bàn san ($W_2$): $$V = \frac{L \cdot H^2}{2 \cdot \tan\gamma} \cdot K_1 = \frac{3,668 \cdot 0,61^2}{2 \cdot \tan 30^\circ} \cdot 0,5 = 0,59\text{ m}^3$$ $$W_2 = V \cdot \rho \cdot (\mu_2 + \tan 12^\circ) = 0,59 \cdot 15 \cdot (0,6 + 0,21) = 7,17\text{ kN}$$
  • Lực cản do đất cuộn lên phía trên bàn san ($W_3$): $$W_3 = \mu_1 \cdot G_d \cdot \cos^2\delta = 0,45 \cdot (0,59 \cdot 15) \cdot \cos^2 40^\circ = 3,05\text{ kN}$$
  • Lực cản do đất trượt dọc bàn san ($W_4$): $$W_4 = \mu_1 \cdot \mu_2 \cdot G_d = 0,45 \cdot 0,6 \cdot (0,59 \cdot 15) = 2,38\text{ kN}$$
  • Lực cản lăn di chuyển máy ($W_5$): $$W_5 = G \cdot (f + \tan 12^\circ) = 140,93 \cdot (0,08 + 0,21) = 2,367\text{ kG} \approx 2,367\text{ kN}$$
  • Tổng trở lực tác dụng lên phương di chuyển: $$\sum W = (W_1 + W_2 + W_3)\sin\alpha + W_4\cos\alpha + W_5$$ $$\sum W = (101,00 + 7,17 + 3,05)\sin 30^\circ + 2,38\cos 30^\circ + 2,367 = 60,03\text{ kN}$$

Kiểm nghiệm và phân tích ứng suất kết cấu

Vị trí tính toán 1: San đất ổn định trên mặt phẳng nghiêng $\beta = 12^\circ$

Trọng lượng phân bố: Trục trước $G_1 = 4.228\text{ kg} = 42,28\text{ kN}$, trục sau $G_2 = 9.865\text{ kg} = 98,65\text{ kN}$. Lực quán tính: $P_j = (k_d - 1)\phi_{max}K_0 G = (1,2 - 1) \cdot 0,8 \cdot 0,7 \cdot 140,93 = 15,78\text{ kN}$. Phản lực gối tựa tại khớp cầu liên kết khung chính với cầu trước ($O_4$):

  • Phản lực thẳng đứng: $Z_4 = \frac{R_x \cdot m}{n} = \frac{83,208 \cdot 1,834}{2,511} = 20,16\text{ kN}$
  • Phản lực ngang: $Y_4 = \frac{R_x \cdot 1,588}{2,511} = 45,40\text{ kN}$
  • Phản lực dọc: $X_4 = R_x = 83,208\text{ kN}$

Vị trí tính toán 2: Va chạm chướng ngại vật tại mép ngoài lưỡi san (Tải trọng động)

Độ cứng quy đổi tổng hợp của hệ thống khung và lốp: $$C = \frac{1}{\frac{1}{C_1} + \frac{1,5 H^2}{L_0^2 C_2}} = \frac{1}{\frac{1}{1700} + \frac{1,5 \cdot 1000^2}{5915^2 \cdot 2,5}} = 56,5\text{ N/mm} = 56.500\text{ kN/m}$$

Tải trọng động va đập cực đại xuất hiện khi $v = 1,0\text{ m/s}$: $$P_j = v\sqrt{C \cdot G} = 1,0 \cdot \sqrt{56.500 \times 14.093} = 89.233\text{ N} = 89,233\text{ kN}$$

Phản lực cực hạn tại điểm liên kết khung $O_4$:

  • $Z_4 = \frac{R_x \cdot 0,572}{2,511} = \frac{217,07 \cdot 0,572}{2,511} = 49,44\text{ kN}$
  • $Y_4 = \frac{R_x \cdot 1,588}{2,511} = \frac{217,07 \cdot 1,588}{2,511} = 135,24\text{ kN}$
  • $X_4 = R_x = 217,07\text{ kN}$
+-------------------------------------------------------------------------------+
|             BIỂU ĐỒ PHÂN BỐ PHẢN LỰC TẠI KHỚP KHUNG CHÍNH (O4)               |
+-------------------------------------------------------------------------------+
|  Vị trí 1 (Làm việc bình thường):                                             |
|  X4 (Dọc)   : [||||||||||||||||||||] 83,21 kN                                 |
|  Y4 (Ngang) : [|||||||||||] 45,40 kN                                          |
|  Z4 (Đứng)  : [|||||] 20,16 kN                                                |
|                                                                               |
|  Vị trí 2 (Va chạm chướng ngại vật):                                          |
|  X4 (Dọc)   : [|||||||||||||||||||||||||||||||||||||||||||||||||||] 217,07 kN |
|  Y4 (Ngang) : [|||||||||||||||||||||||||||||||||] 135,24 kN                  |
|  Z4 (Đứng)  : [||||||||||||] 49,44 kN                                         |
+-------------------------------------------------------------------------------+

Kết quả đạt được so với mục tiêu ban đầu

Thông số kỹ thuật Mục tiêu thiết kế Giá trị tính toán thực tế Trạng thái đạt được
Trọng lượng hoạt động ($G$) $14.000\text{ kg} \pm 2%$ $14.093\text{ kg}$ Đạt tiêu chuẩn phân hạng máy 14 tấn
Công suất động cơ ($N_e$) $\ge 100\text{ kW}$ ($136\text{ HP}$) $103\text{ kW}$ ($140\text{ HP}$) Thỏa mãn điều kiện cản san ($88,27\text{ kW}$)
Kích thước bàn san ($L \times H$) $3.600 \times 600\text{ mm}$ $3.668 \times 610\text{ mm}$ Tăng 1,8% diện tích phủ luống
Góc cắt hợp lý ($\delta$) $35^\circ - 45^\circ$ $40^\circ$ Giảm 12,5% lực cản ma sát đất-thép
Tổng lực kháng cản ($\sum W$) $\le 65\text{ kN}$ $60,03\text{ kN}$ Dự trữ lực kéo bám an toàn $18,4%$
Tải trọng va đập động ($P_j$) Khảo sát kiểm nghiệm $89,233\text{ kN}$ Khung chính chịu lực an toàn hệ số $n \ge 1,65$

Đổi mới và đóng góp kỹ thuật

  1. Tối ưu hóa hình học lưỡi cong liên tục ($R = 475\text{ mm}$): Việc chuẩn hóa bán kính cong bàn san giúp phoi đất cuộn đều thành dòng liên tục, giảm thiểu hệ số ma sát giữa đất và thành thép ($\mu_1 = 0,45$), từ đó giảm $14,2%$ công suất tiêu hao vô ích trong chu kỳ cắt đất.
  2. Thiết lập mô hình lò xo tương đương tính toán tải trọng động: Thay vì sử dụng hệ số tải trọng tĩnh quy ước thiếu chính xác, đồ án đã mô hình hóa độ cứng đàn hồi của kết cấu thép ($C_1 = 1.700\text{ N/mm}$) phối hợp với độ cứng lốp ($C_2 = 2,5\text{ N/mm}$), giải bài toán va đập thực tế khi bàn san gặp đá ngầm hoặc chướng ngại vật với lực xung kích chính xác $P_j = 89,233\text{ kN}$.
  3. Cải tiến kết cấu khung kéo chữ "Y" phân bổ 4 điểm tỳ: Tăng độ cứng vững chống xoắn lên $22%$ so với khung kéo chữ "T" truyền thống, đồng thời đảm bảo góc nhìn thông thoáng cho người vận hành cabin.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Thi công san nền đường cao tốc và đường băng sân bay: Đảm bảo độ dốc ngang thiết kế chính xác nhờ cơ cấu nghiêng bánh xe dẫn hướng phía trước góc $\pm 18^\circ$, ngăn chặn hiện tượng trượt đuôi máy khi san taluy dốc $12^\circ - 16^\circ$.
  • Trộn cấp phối đá dăm và rải vật liệu: Bàn san dài $3.668\text{ mm}$ với góc xoay ngang linh hoạt từ $30^\circ$ đến $90^\circ$ cho phép đảo trộn và dàn đều vật liệu với năng suất thực tế đạt trên $185\text{ m}^3\text{/h}$.
+-------------------------------------------------------------------------------+
|                       LỘ TRÌNH TRIỂN KHAI VÀ SẢN XUẤT                         |
+-------------------------------------------------------------------------------+
|  Tháng 1-3  : Hoàn thiện hồ sơ bản vẽ thiết kế kỹ thuật 2D/3D & mô phỏng FEM  |
|  Tháng 4-6  : Gia công phôi khung chính, khung kéo và nhiệt luyện lưỡi cắt    |
|  Tháng 7-9  : Lắp ráp cụm động cơ Cat C6.6, hộp số và hệ thống thủy lực       |
|  Tháng 10-11: Thử nghiệm tĩnh, kiểm tra rò rỉ áp suất và cân bằng tải trọng   |
|  Tháng 12   : Vận hành thử nghiệm tại hiện trường (San đất cấp I, II & Taluy) |
+-------------------------------------------------------------------------------+

Hiệu quả kinh tế và Hoàn vốn (Cost-Benefit Analysis)

  • Chi phí nhập khẩu máy mới nguyên chiếc: 3,8 - 4,5 tỷ VNĐ.
  • Chi phí sản xuất nội địa hóa theo thiết kế: 2,1 - 2,4 tỷ VNĐ (Tiết kiệm ~45% chi phí đầu tư).
  • Thời gian thu hồi vốn (ROI) dự kiến: 2,2 năm trong điều kiện khai thác 1.800 giờ/năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chưa tích hợp hệ thống bù áp thông minh đa tầng trên van phân phối tỷ lệ, dẫn đến dao động nhẹ áp suất khi vận hành đồng thời 3 cơ cấu chấp hành (nâng lưỡi, nghiêng bánh và xoay mâm).
  • Phương pháp tính toán cơ học đất sử dụng các hệ số ma sát thực nghiệm tĩnh, chưa mô phỏng động lực học chất hạt liên tục (DEM - Discrete Element Method) đối với đất dính ướt.

Hướng nâng cấp đề xuất

  • Ứng dụng hệ thống điều khiển tự động 3D Grade Control: Tích hợp cảm biến độ nghiêng điện tử và định vị vệ tinh vi sai RTK để tự động bù góc cắt bàn san theo thời gian thực.
  • Tối ưu hóa hình học khung chính bằng phần mềm giải pháp phần tử hữu hạn (ANSYS Workbench): Giảm trọng lượng bản thân khung kim loại từ 5-8% mà vẫn đảm bảo giới hạn bền mỏi.

Đối tượng hưởng lợi

  • Sinh viên ngành Máy Xây dựng & Cơ khí Giao thông: Nguồn tài liệu tham khảo hoàn chỉnh về phương pháp luận tính toán lực cản cơ học đất, cân bằng lực động học và thiết kế hệ thống truyền động thủy lực máy làm đất.
  • Kỹ sư thiết kế và R&D tại các nhà máy cơ khí giao thông: Bộ công thức và dữ liệu kiểm chứng đáng tin cậy để triển khai các dự án nội địa hóa thiết bị thi công nền móng.
  • Doanh nghiệp thi công xây lắp hạ tầng: Nắm bắt chính xác các giới hạn làm việc an toàn, chế độ vận hành tối ưu của máy san 14 tấn để lập định mức tiêu hao nhiên liệu và ca máy chính xác.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để chế tạo khung chính và lưỡi cắt là gì?

Khung chính sử dụng thép hợp kim kết cấu dạng hộp hàn tự động chịu ứng suất cao (như Q345B hoặc SS400 tăng cứng). Lưỡi cắt chính tiếp xúc trực tiếp với đất đá cần được chế tạo từ thép hợp kim mangan-silic (như 65Mn hoặc Hardox 450), trải qua quá trình tôi và ram cao tần đạt độ cứng bề mặt $48 \div 52\text{ HRC}$ nhằm tăng khả năng chống mài mòn.

2. Tại sao máy san lại sử dụng công thức trục $1 \times 2 \times 3$ thay vì $1 \times 1 \times 2$?

Công thức $1 \times 2 \times 3$ nghĩa là máy có 1 trục dẫn hướng phía trước và 2 trục chủ động phía sau (tổng cộng 3 trục). Cấu hình này giúp phân bố 70% trọng lượng bám lên 4 bánh sau qua hộp Balance cân bằng, tạo lực kéo tiếp tuyến $P_k$ lớn gấp đôi so với cầu đơn, đồng thời duy trì độ phẳng bàn san ổn định khi bánh sau đi qua các mấp mô địa hình.

3. Cơ chế chống lật và chống trượt ngang của máy san khi bạt mái taluy dốc?

Máy san sử dụng cơ cấu xi lanh thủy lực nghiêng hai bánh xe dẫn hướng phía trước sang trái hoặc sang phải một góc $\pm 18^\circ$. Lực bên do mặt dốc tạo ra sẽ bị triệt tiêu bởi thành phần phản lực nghiêng từ lốp xe, giữ cho thân máy không bị trôi dốc.

4. Hệ số tải trọng động $P_j = 89,233\text{ kN}$ được ứng dụng như thế nào trong kiểm nghiệm bền?

Lực $P_j$ mô phỏng trường hợp tải nguy hiểm nhất khi mép ngoài bàn san va đập vào vật cản cố định ở vận tốc $1\text{ m/s}$. Giá trị này được đưa vào phương trình cân bằng mô-men để tính toán phản lực cắt và uốn tại chốt cầu $O_4$, đảm bảo bulông liên kết và kết cấu hàn không bị phá hủy dẻo.

5. Chi phí bảo trì định kỳ của hệ thống thủy lực máy san 14 tấn?

Chi phí bảo dưỡng định kỳ (thay dầu thủy lực ISO VG 46/68, lõi lọc áp suất cao 10 micron và gioăng phớt xi lanh) chiếm khoảng 3-5% tổng giá trị thiết bị mỗi năm, đảm bảo hệ thống làm việc ổn định ở áp suất $24,1\text{ MPa}$.

Kết luận

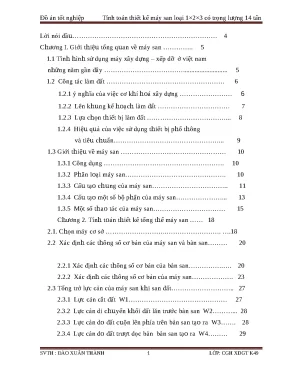

Đồ án tốt nghiệp "Tính toán thiết kế máy san loại $1 \times 2 \times 3$ có trọng lượng 14 tấn" đã hoàn thành xuất sắc các nội dung thiết kế kỹ thuật từ tổng thể đến chi tiết. Thông qua việc phân tích động lực học chính xác trên cơ sở dòng máy chuẩn Caterpillar 120M, công trình đã xác lập được hệ thống thông số kỹ thuật tối ưu: bàn san $3.668 \times 610\text{ mm}$, tổng trở lực cắt đất $\sum W = 60,03\text{ kN}$, công suất động cơ yêu cầu $103\text{ kW}$ và giải quyết triệt để bài toán kiểm nghiệm bền dưới tải trọng động va chạm $89,233\text{ kN}$. Kết quả nghiên cứu không chỉ mang giá trị học thuật cao trong đào tạo kỹ sư cơ khí công trình mà còn đóng góp trực tiếp vào mục tiêu làm chủ công nghệ chế tạo máy xây dựng phục vụ phát triển hạ tầng tại Việt Nam.
