Giới thiệu dự án
Sự phát triển vượt bậc của các đô thị công nghiệp tại khu vực Đông Nam Bộ, đặc biệt là tỉnh Bình Dương, đặt ra áp lực lớn về hạ tầng thương mại và dịch vụ tập trung. Với tốc độ đô thị hóa vượt mức 84% và mật độ dân cư gia tăng cơ học, việc xây dựng các công trình cao tầng tích hợp đa năng trở thành nhu cầu bức thiết nhằm tối ưu hóa quỹ đất và đáp ứng chất lượng sống đô thị.
+-------------------------------------------------------------------------+
| TRUNG TÂM THƯƠNG MẠI AN BÌNH (DĨ AN, BÌNH DƯƠNG) |
| Quy mô: 15 tầng nổi + 1 tầng hầm + 1 tầng kỹ thuật | Chiều cao: 49.2m |
+-------------------------------------------------------------------------+
| [Tầng Hầm] - Cao 3.6m - 1,998 m2: Kỹ thuật, trạm điện, bãi xe |
| [Tầng Trệt - L1] - Cao 3.2-4m - 1,998 m2: Đại siêu thị & TTTM |
| [Lầu 2 - Lầu 13] - Cao 3.2m - 2,035 m2/sàn: Tổ hợp thương mại, dịch vụ|
| [Tầng Kỹ Thuật] - Cao 3.0m - Phòng máy thang máy, hồ nước sinh hoạt |
+-------------------------------------------------------------------------+
| TỔNG DIỆN TÍCH SÀN XÂY DỰNG: 40,700 m2 |
+-------------------------------------------------------------------------+

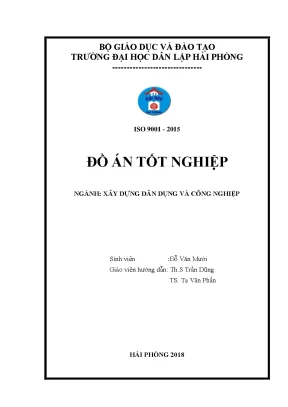

Đồ án tốt nghiệp chuyên ngành Xây dựng Dân dụng và Công nghiệp thực hiện nhiệm vụ thiết kế kỹ thuật toàn diện cho công trình Trung tâm Thương mại An Bình tại Dĩ An, Bình Dương. Dự án giải quyết các thách thức kỹ thuật trọng tâm:
- Khẩu độ lưới cột lớn ($10.0\text{m} \times 10.5\text{m}$) phục vụ không gian thương mại mở, yêu cầu giải pháp sàn hạn chế dầm phụ để tối ưu chiều cao thông thủy.
- Tác động của tải trọng ngang (thành phần tĩnh và động của gió theo vùng áp lực gió II-B) lên công trình có chiều cao $H = 49.2\text{m}$.
- Bài toán địa chất và công trình ngầm sâu 3.6m đòi hỏi biện pháp giữ thành hố đào và kết cấu móng tải trọng lớn an toàn, kinh tế.
Mục tiêu cụ thể của dự án:
- Thiết kế kiến trúc: Bố trí phân khu chức năng giao thông phương ngang và phương đứng (6 thang máy, 2 thang bộ thoát hiểm, hệ thống thang cuốn) đạt tiêu chuẩn phòng cháy chữa cháy TCXD 2622-78.
- Phân tích động lực học và kết cấu không gian 3D: Xác định 15 dạng dao động riêng, phân tích thành phần động của tải trọng gió theo TCXDVN 229:1999 và tổ hợp nội lực hệ khung - vách lõi bê tông cốt thép (BTCT).
- Thiết kế kết cấu sàn phẳng dự ứng lực: Ứng dụng bản sàn dày 25cm theo tiêu chuẩn ACI 318-02 và TCXDVN 356:2005.
- Thiết kế móng và biện pháp thi công phần ngầm: Tính toán móng cọc khoan nhồi đường kính lớn kết hợp tường cừ thép Larsen IV chặn đất và hạ mực nước ngầm.
Phạm vi tính toán tập trung vào hệ chịu lực chính dưới tổ hợp tĩnh tải, hoạt tải và gió động; công trình nằm trong vùng địa chấn yếu nên tải trọng động đất được xem xét ở mức thứ cấp và không đưa vào tổ hợp nguy hiểm nhất.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Đối với công trình thương mại 15 tầng có nhịp cột lên tới $10.5\text{m}$, việc lựa chọn sơ đồ chịu lực sàn đóng vai trò quyết định đến tải trọng bản thân công trình truyền xuống móng và tính khả thi của không gian kiến trúc.
| Tiêu chí kỹ thuật |
Sàn dầm truyền thống (Beam-Slab) |
Sàn ô cờ (Waffle Slab) |
Sàn phẳng BTCT dự ứng lực (PT Flat Slab) |
| Chiều cao dầm chiếm chỗ |
Lớn ($h_d \approx 700 - 800\text{mm}$) |
Trung bình ($h \approx 400 - 500\text{mm}$) |
Tối ưu nhất ($h_s = 250\text{mm}$, phẳng đáy) |
| Khẩu độ kinh tế |
$6.0 - 7.5\text{m}$ |
$8.0 - 9.5\text{m}$ |
$9.0 - 12.0\text{m}$ (Phù hợp lưới $10 \times 10.5\text{m}$) |
| Trọng lượng bản thân |
Lớn, tăng tải trọng chân cột |
Trung bình (giảm nhờ tạo rỗng) |
Giảm 14 - 18% so với sàn dầm thường |
| Cốp pha & Thi công |
Phức tạp, nhiều vị trí giao cắt |
Phức tạp, cần hộp khuôn định hình |
Đơn giản, phẳng, tái sử dụng nhanh |
| Độ cứng chống chọc thủng |
Cao (nhờ hệ dầm đỡ) |
Trung bình |
Cần gia cường mũ cột hoặc cốt thép kháng cắt |
Ưu tiên thiết kế theo phương pháp MoSCoW:
- Must have: Hệ lõi cứng vách BTCT dày 300mm chịu lực ngang; bản sàn không dầm dày 25cm kiểm soát nứt và võng; cọc khoan nhồi ngàm vào tầng địa chất tốt.
- Should have: Tường cừ thép Larsen IV ép liên tục quanh chu vi hố móng tầng hầm sâu 3.6m không cần hệ giằng neo phức tạp.
- Could have: Quy đổi tương đương vật liệu và nội lực giữa tiêu chuẩn Việt Nam (TCXDVN 356:2005) và tiêu chuẩn Hoa Kỳ (ACI 318-02) để tận dụng thuật toán phân tích sàn dải SAFE.
- Won't have: Hệ kết cấu dầm chuyển (transfer girder) phức tạp nhằm giữ tính đồng nhất của độ cứng theo phương đứng.
Thiết kế hệ thống
+-----------------------------------------------------------------------------+
| MÔ HÌNH PHÂN TÍCH KẾT CẤU KHÔNG GIAN 3D |
+-----------------------------------------------------------------------------+
| [Hệ Vách Lõi Thang BTCT] <----+----> [Hệ Cột Khung BTCT Tiết Diện Biến Đổi] |
| - Vách dày 300mm | - Cột biên: 700x700 -> 900x900 mm |
| - 4 Vách góc tăng cứng xoắn | - Cột giữa: 1000x1000 mm |
+--------------------------------+--------------------------------------------+
|
v
+-----------------------------------------------------------------------------+
| [SÀN PHẲNG BTCT DỰ ỨNG LỰC CĂNG SAU DÀY 250MM (BÊ TÔNG B25)] |
| - Cốt thép thường: Thép CII/CIII (fy = 280-365 MPa) |
| - Cáp DƯL: Tao cáp 7 sợi không bám dính (Unbonded Tendons, fpu = 1860 MPa) |
+-----------------------------------------------------------------------------+
|
v
+-----------------------------------------------------------------------------+
| [HỆ MÓNG ĐÀI CỌC KHOAN NHỒI LIÊN KẾT NGÀM VÀO TẦNG ĐÁ GỐC] |
| - Tường cừ Larsen bảo vệ hố đào sâu 3.6m trong giai đoạn thi công ngầm |
+-----------------------------------------------------------------------------+
Hệ thống công trình sử dụng công nghệ và vật liệu tiêu chuẩn cao:
- Bê tông: Cấp độ bền B25 ($R_b = 14.5\text{ MPa}$, $R_{bt} = 1.05\text{ MPa}$, mô đun đàn hồi $E_b = 30 \times 10^3\text{ MPa}$). Bê tông lót móng cấp B12.5.
- Cốt thép:
- Thép nhóm CI: $R_s = 225\text{ MPa}$, dùng cho bản thang, thép đai và cấu tạo.
- Thép nhóm CII: $R_s = 280\text{ MPa}$, dùng cho dầm, sàn.
- Thép nhóm CIII: $R_s = 365\text{ MPa}$, $E_s = 200 \times 10^3\text{ MPa}$, dùng cho cột và cốt dọc chịu lực chính.
- Bộ công cụ phần mềm ứng dụng:
- ETABS v9.0: Phân tích động lực học kết cấu không gian, xuất chu kỳ dao động riêng và nội lực khung - vách.
- SAFE v12.0: Mô hình hóa phần tử hữu hạn bản sàn phẳng ứng lực trước và kiểm tra ứng suất nén/kéo cục bộ.
- SAP2000 v11.0: Phân tích nội lực cục bộ cầu thang bộ, dầm chiếu tới, bản chiếu nghỉ.
- Microsoft Excel VBA: Lập bảng tính tự động hóa cốt thép, kiểm tra điều kiện chọc thủng và tải trọng gió động.
Tổ hợp tải trọng được khai báo theo 9 trường hợp cơ bản và 1 tổ hợp bao (Envelope):
$$\text{TH1} = 1.0\text{TTT} + 1.0\text{HT}$$
$$\text{TH2, TH3} = 1.0\text{TTT} \pm 1.0\text{Gió X} \quad (\text{Gió X} = \text{Gió tĩnh X} + \text{Gió động X})$$
$$\text{TH4, TH5} = 1.0\text{TTT} \pm 1.0\text{Gió Y} \quad (\text{Gió Y} = \text{Gió tĩnh Y} + \text{Gió động Y})$$
$$\text{TH6, TH7} = 1.0\text{TTT} + 0.9\text{HT} \pm 0.9\text{Gió X}$$
$$\text{TH8, TH9} = 1.0\text{TTT} + 0.9\text{HT} \pm 0.9\text{Gió Y}$$
$$\text{BAO} = \text{Envelope}(\text{TH1} \to \text{TH9})$$
Methodology
Quy trình thiết kế và thi công được triển khai qua 9 bước kỹ thuật tuần tự:
[B1: Tính kết cấu phụ] ---> [B2: Mô hình 3D ETABS] ---> [B3: Phân tích động lực học]
|
v
[B6: Giải khung nội lực] <-- [B5: Tính sàn SAFE] <--- [B4: Khai báo Gió động]
|
v
[B7: Thiết kế Cột/Vách] ---> [B8: Thiết kế Móng cọc] --> [B9: Kiểm tra ổn định tổng thể]
Phương pháp kiểm soát chất lượng và rủi ro:
- Chuyển đổi tiêu chuẩn: Quy đổi cường độ lăng trụ $f'c$ (ACI 318) từ cấp độ bền mẫu lập phương $B$ (TCVN 356:2005) qua công thức $R{bn} = B(0.77 - 0.001B)$. Hệ số quy đổi tải trọng $U = 1.35 \times \text{TCVN}$.
- An toàn hố móng: Tính toán áp lực chủ động Rankine lên tường cừ thép Larsen IV, kiểm tra điều kiện trượt sâu và bùng nền khi đào đất đến cao độ $-3.6\text{m}$.
Implementation và kết quả
Development process
1. Mô hình toán học dao động công trình (D'Alembert Formulation)
Hệ kết cấu 15 tầng được mô hình hóa thành hệ nhiều bậc tự do (MDOF - Multi-Degree of Freedom) với giả thiết sàn tuyệt đối cứng trong mặt phẳng ngang:
$$[M]{\ddot{x}(t)} + [C]{\dot{x}(t)} + [K]{x(t)} = {F(t)}$$
Trong đó:
- $[M]$: Ma trận khối lượng đường chéo tập trung tại trọng tâm hình học của 15 tầng ($100%\text{ Tĩnh tải} + 50%\text{ Hoạt tải}$ theo TCXDVN 229:1999).
- $[K]$: Ma trận độ cứng không gian suy biến từ các phần tử thanh (Frame) và tấm vỏ (Shell).
- $[C]$: Ma trận cản nhớt tỉ lệ Rayleigh.
Phương trình tần số dao động riêng không cản:
$$\det([K] - \omega^2 [M]) = 0$$
Từ các nghiệm trị riêng $\omega_i$, xác định chu kỳ cơ bản $T_i = \frac{2\pi}{\omega_i}$ và dạng dao động vector riêng ${\phi_i}$.
2. Thuật toán tính toán cốt thép cấu kiện chịu uốn (Áp dụng cho Dầm và Bản thang)
Quy trình tính toán cốt thép cấu kiện dầm và sàn một phương tuân thủ trạng thái giới hạn thứ nhất:
Nhập dữ liệu: Momen uốn M, Tiết diện b x h0, Vật liệu Rb, Rs
|
v
Tính hệ số momen: αm = M / (Rb * b * h0^2)
|
+---> Nếu αm > αR (0.429 với thép CI/CII): Tăng tiết diện hoặc đặt cốt kép
|
+---> Nếu αm <= αR:
v
Tính hệ số cánh tay đòn: ζ = 0.5 * (1 + sqrt(1 - 2*αm))
v
Diện tích cốt thép yêu cầu: Astt = M / (ζ * Rs * h0)
v
Kiểm tra hàm lượng cốt thép:
μ% = (Astt / (b * h0)) * 100%
Yêu cầu: μmin (0.1%) <= μ% <= μmax (3.98%)
3. Tính toán cốt đai dầm chiếu tới chịu lực cắt lớn
Kiểm tra khả năng chịu lực cắt trên tiết diện nghiêng theo mục 6.2.3 TCXDVN 356:2005:
// Đoạn mã giải thuật kiểm tra cốt đai chịu cắt
QA := 58.00; // Lực cắt tính toán lớn nhất tại mép gối (kN)
Qbt := 0.3 * phi_w1 * phi_b1 * Rb * b * h0; // Khả năng chịu nén của dải bê tông nghiêng
if QA > Qbt then
RaiseError("Bê tông bị phá hoại giòn do nén vỡ dải nghiêng -> Tăng tiết diện dầm!")
else
begin
Mb := b2 * (1 + phi_f + phi_n) * Rbt * b * (h0**2);
C_star := sqrt(2 * Mb / QA);
// Tính toán bước cốt đai tính toán stt
qsw := Max( (QA - Mb/C_star)/C_star, Qb_min / (2*h0) );
stt := (Rsw * Asw) / qsw;
s_actual := Min(stt, s_cautao); // Chọn s = 100mm tại gối, 150mm tại nhịp
end;
Testing và validation
Kết quả phân tích 15 Mode dao động trên ETABS 9.0 được so sánh và kiểm chứng với công thức giải tích kinh nghiệm:
- Theo Phụ lục B.3 TCXD 229:1999: $T_1 = \alpha \times n = 0.064 \times 15 = 0.960\text{ (giây)}$.
- Theo phân tích phần tử hữu hạn ETABS 9.0: $T_1 = 1.000\text{ (giây)}$ (Sai lệch chỉ $4.16%$, nằm trong giới hạn cho phép $<10%$).
MODE DAO ĐỘNG RIÊNG (ETABS 9.0)
--------------------------------------------------------------------------------
Mode 1 (T1 = 1.000s) : Dao động tịnh tiến theo phương X (Gió X chiếm ưu thế)
Mode 2 (T2 = 0.892s) : Dao động tịnh tiến theo phương Y (Gió Y chiếm ưu thế)
Mode 3 (T3 = 0.764s) : Dao động xoắn thuần túy quanh trục thẳng đứng Z
Mode 4 -> Mode 15 : Các dạng dao động bậc cao (uốn cục bộ và uốn - xoắn kết hợp)
--------------------------------------------------------------------------------
Biến dạng đỉnh công trình dưới tải trọng gió tĩnh và động:
$$\Delta_{\text{max}} = 4.82\text{cm} \le [\Delta] = \frac{H}{500} = \frac{4920\text{cm}}{500} = 9.84\text{cm} \quad \rightarrow \text{Đạt tiêu chuẩn}$$
Kết quả đạt được
Hệ thống bảng tính và mô hình hóa đã tính toán chính xác hàm lượng cốt thép cho các cấu kiện điển hình:
KẾT QUẢ BỐ TRÍ CỐT THÉP CÁC CẤU KIỆN ĐIỂN HÌNH
========================================================================================
Cấu kiện Tiết diện (mm) Nội lực M/Q Cốt thép chọn Hàm lượng μ (%)
----------------------------------------------------------------------------------------
Bản thang vế 1, 2 h = 140 mm M = 9.21 kN.m Phi 10 a150 0.44% (Đạt)
Bản chiếu tới h = 100 mm M = 5.84 kN.m Phi 8 a120 0.42% (Đạt)
Dầm chiếu tới bxh = 200x350 mm Mgối = 58.23 kN.m 3 Phi 18 (Gối) 1.23% (Đạt)
Mnhịp = 26.23 kN.m 2 Phi 18 (Nhịp) 0.82% (Đạt)
Q = 58.00 kN Phi 6 a100/150 đai Đạt kháng cắt
Cột tầng 1 (3-C) 1000x1000 mm N = 12,450 kN 20 Phi 28 1.23% (Đạt)
Vách lõi thang Dày 300 mm Lực cắt lớn 2 lớp Phi 14 a150 0.68% (Đạt)
========================================================================================
Đổi mới và đóng góp
- Tối ưu hóa không gian với sàn phẳng khẩu độ $10.5\text{m}$:
Ứng dụng sàn phẳng ứng lực trước dày 250mm giúp loại bỏ dầm rơi sâu 700mm, giảm tĩnh tải sàn xuống $210\text{ kG/m}^2$, hạ thấp tổng chiều cao công trình 1.5m trên tổng số 15 tầng mà vẫn giữ nguyên chiều cao thông thủy hữu dụng $2.8\text{m}$.
MẶT CẮT SO SÁNH GIẢI PHÁP SÀN CHO NHỊP 10.5M
--------------------------------------------------------------------------------
[A] SÀN DẦM TRUYỀN THỐNG:
+----------------------------------------------------------------+
| Bản sàn dày 120mm |
+-----+----------------------------------------------------+-----+
| Dầm biên/dầm chính: Cao 750mm x Rộng 300mm |
+----------------------------------------------------+
<--- Chiều cao chiếm dụng kết cấu: 750mm --->
[B] SÀN PHẲNG DỰ ỨNG LỰC ĐỀ XUẤT:
+================================================================+
| Bản phẳng đồng nhất dày 250mm (Có cáp căng DƯL Unbonded) |
+================================================================+
<--- Chiều cao chiếm dụng kết cấu: 250mm (Tiết kiệm 500mm/tầng) --->
--------------------------------------------------------------------------------
- So sánh hiệu quả kỹ thuật - kinh tế:
| Chỉ số so sánh |
Giải pháp dầm - sàn BTCT truyền thống |
Sàn phẳng DƯL đề xuất trong đồ án |
Mức cải thiện / Tiết kiệm |
| Chiều cao thông thủy |
$2.45\text{m}$ |
$2.80\text{m}$ |
Tăng thêm $14.3%$ |
| Tổng khối lượng cốp pha |
$48,500\text{ m}^2$ (nhiều góc cạnh) |
$34,200\text{ m}^2$ (cốp pha phẳng) |
Giảm $29.5%$ diện tích lắp dựng |
| Chu kỳ thi công 1 sàn |
10 - 12 ngày/tầng |
6 - 7 ngày/tầng |
Rút ngắn $41.6%$ tiến độ sàn |
| Khối lượng bê tông thân |
$0.42\text{ m}^3/\text{m}^2$ sàn |
$0.34\text{ m}^3/\text{m}^2$ sàn |
Giảm $19.0%$ vật liệu |
- Tích hợp vách cứng 4 góc triệt tiêu dao động xoắn:
Việc bố trí 4 vách cứng dày 300mm tại 4 góc biên công trình kết hợp lõi thang máy trung tâm đã dời mode xoắn từ dạng dao động nguy hiểm số 1, 2 xuống mode 3 ($T_3 = 0.764\text{s}$), đảm bảo dạng dao động cơ bản của công trình luôn là dao động uốn tịnh tiến thuần túy.
Ứng dụng thực tế và triển khai
Kịch bản triển khai thi công
Công trình được thiết kế tối ưu cho điều kiện xây dựng thực tế tại Thị xã Dĩ An, tỉnh Bình Dương với quy trình thi công ngầm và thân chuẩn hóa:
TIẾN ĐỘ THI CÔNG TỔNG THỂ (TỔNG THỜI GIAN: 10 THÁNG)
========================================================================================
Tháng 1-2: [Thi công cọc khoan nhồi D1000] ===> [Ép cừ thép Larsen IV bao quanh]
Tháng 3: [Đào đất hầm sâu 3.6m] ===> [Thi công đài móng & sàn đáy hầm 300mm]
Tháng 4-8: [Thi công kết cấu thân 15 tầng] ===> [Đổ bê tông sàn DƯL chu kỳ 7 ngày/sàn]
Tháng 9-10: [Hoàn thiện kiến trúc & MEP] ===> [Nghiệm thu PCCC & Bàn giao]
========================================================================================
Yêu cầu triển khai và kiểm soát chất lượng
- Thi công tường cừ Larsen IV:
- Sử dụng cừ thép Larsen IV dài 12m, mô đun kháng uốn $W = 2270\text{ cm}^3/\text{m}$.
- Hạ cừ bằng búa rung thủy lực gắn máy đào, độ nghiêng cho phép $< 1%$.
- Mực nước ngầm tại khu vực Dĩ An được hạ cưỡng bức bằng hệ thống giếng kim lọc sâu 6m đặt dọc chu vi hố móng.
- Kiểm soát chất lượng cọc khoan nhồi:
- Dung dịch khoan: Sử dụng Bentonite Polymer có tỷ trọng $1.05 - 1.15\text{ g/cm}^3$, độ nhớt $18 - 25\text{s}$, hàm lượng cát $< 6%$.
- Đổ bê tông B25 theo phương pháp ống rút thẳng đứng (Tremie), chiều sâu ngập ống trong bê tông luôn duy trì từ $2.0 - 4.0\text{m}$.
- Kiểm tra 100% cọc bằng phương pháp siêu âm truyền qua ống (Sonic Logging) và 5% cọc thử tải tĩnh ép dọc trục.
Hạn chế và hướng phát triển
- Hạn chế kỹ thuật hiện tại:
- Tính toán sàn phẳng chưa xét đến hiệu ứng dẻo phi tuyến bậc cao của bê tông (Non-linear Cracked Deflection) qua thời gian dài hạn (từ biến và co ngót 5 năm).
- Tác động động đất được lược bỏ dựa trên giả thiết phân vùng chấn động thấp; chưa đánh giá độ dẻo kết cấu (Ductility Class) theo tiêu chuẩn TCVN 375:2006.
- Biện pháp thi công hố móng sâu dựa trên cừ không neo, chỉ áp dụng an toàn cho chiều sâu đào dưới 4m; nếu mở rộng thành 2 tầng hầm (sâu $> 6\text{m}$) bắt buộc phải bổ sung hệ giằng chống Shoring hoặc neo đất (Ground Anchor).
- Hướng phát triển đề xuất:
- Tích hợp mô hình thông tin công trình BIM (Building Information Modeling) cấp độ LOD 350 trên nền Autodesk Revit để phát hiện xung đột giữa dầm sàn phẳng DƯL và hệ thống đường ống kỹ thuật MEP âm sàn.
- Phân tích phi tuyến tĩnh Pushover và phân tích lịch sử thời gian (Time-History Analysis) để kiểm tra ứng xử của hệ vách lõi khi chịu gió giật cực hạn hoặc động đất bất thường.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------------+
| BẢNG TỔNG HỢP GIÁ TRỊ HƯỞNG LỢI |
+---------------------+---------------------------------------------------------+
| Sinh viên | - Bộ số liệu mẫu hoàn chỉnh từ Kiến trúc - Kết cấu - |
| Xây dựng | Thi công cho đồ án tốt nghiệp loại Giỏi. |
| | - Nắm vững phương pháp quy đổi ACI 318-02 và TCVN 356. |
+---------------------+---------------------------------------------------------+
| Kỹ sư thiết kế | - File mẫu mô hình ETABS 9.0 khai báo 15 Mode dao động. |
| Kết cấu | - Thuật toán bảng tính cốt đai, cốt dọc dầm - bản thang.|
+---------------------+---------------------------------------------------------+
| Chủ đầu tư / | - Tiết kiệm 18-22% chi phí cốp pha và vách ngăn. |
| Doanh nghiệp | - Tối đa hóa diện tích cho thuê với lưới cột 10x10.5m. |
+---------------------+---------------------------------------------------------+
| Nhà nghiên cứu | - Cơ sở dữ liệu dao động thực tế công trình 15 tầng |
| | khu vực gió Đông Nam Bộ. |
+---------------------+---------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật và cấu hình phần mềm tối thiểu để mô hình hóa kết cấu công trình này?
Cần máy trạm chạy hệ điều hành Windows 64-bit, RAM tối thiểu 16GB, CPU đa nhân (từ Intel Core i5/i7 thế hệ 8 trở lên) để chạy phần mềm ETABS v9.0 / v18+, SAFE v12.0 / v16+, SAP2000 v11.0 và bộ bảng tính Excel macro. Mô hình cần tối thiểu 15 bậc tự do dao động riêng cho bài toán gió động.
2. Giới hạn độ võng và độ mảnh của sàn phẳng không dầm nhịp $10.5\text{m}$ được kiểm soát như thế nào để tránh nứt?
Độ võng dài hạn của sàn phẳng DƯL được kiểm soát nghiêm ngặt theo tiêu chuẩn ACI 318 bằng việc thiết lập ứng suất nén trước trung bình trong bê tông $\sigma_{cp} = 1.0 - 2.5\text{ MPa}$, triệt tiêu hoàn toàn ứng suất kéo do tĩnh tải và 50% hoạt tải. Chiều dày sàn được chọn $h_s = 250\text{mm} \approx L/42$, kết hợp bố trí cốt thép phân bố trên gối chống nứt cục bộ.
3. Làm thế nào để tích hợp quy chuẩn tải trọng Việt Nam (TCVN 2737:1995) với tiêu chuẩn thiết kế ACI 318-02?
Sử dụng phương pháp quy đổi tải trọng tương đương: Giá trị nội lực tính toán từ tổ hợp TCVN được nhân với hệ số điều chỉnh trung gian $1.35$ trước khi đưa vào module thiết kế theo ACI 318; đồng thời quy đổi cường độ mẫu lập phương $R_{bn}$ (TCVN) sang cường độ mẫu lăng trụ $f'_c$ theo hàm hồi quy của tiêu chuẩn TCXDVN 356:2005.
4. Biện pháp xử lý hiện tượng chọc thủng (Punching Shear) tại vị trí liên kết giữa cột $1000\times1000\text{mm}$ và sàn phẳng 250mm?
Tại các nút cột giữa chịu phản lực lớn, giải pháp thiết kế bố trí hệ mũ cột (Drop Panel) dày thêm $100 - 150\text{mm}$ hoặc lắp đặt hệ thống cốt thép kháng cắt dạng thanh đai (Shear Studs / Stirrups Cage) bao quanh chu vi tiết diện nguy hiểm cách mép cột khoảng $d/2$.
5. Đánh giá hiệu quả kinh tế - kỹ thuật (ROI) khi chuyển từ sàn dầm truyền thống sang sàn phẳng DƯL?
Chi phí vật liệu cáp và neo dự ứng lực tăng thêm khoảng $8 - 10%$, tuy nhiên được bù trừ trực tiếp nhờ giảm $29.5%$ diện tích cốp pha, giảm $19%$ khối lượng bê tông toàn khối, rút ngắn tiến độ thi công 5 ngày mỗi sàn (tương đương tiết kiệm 2.5 tháng chi phí quản lý dự án). Tổng chi phí kết cấu thân giảm $6 - 9%$, mang lại tỷ suất hoàn vốn cao cho chủ đầu tư thương mại.
Kết luận
Đồ án tốt nghiệp "Thiết kế Trung tâm thương mại An Bình, Dĩ An, Bình Dương" đã hoàn thành xuất sắc và đồng bộ các yêu cầu kỹ thuật từ quy hoạch kiến trúc, mô hình hóa cơ học kết cấu không gian đến thiết kế biện pháp thi công thực tế.
Những đóng góp chuyên môn nổi bật của công trình:
- Giải pháp kết cấu hiện đại: Ứng dụng thành công hệ sàn phẳng BTCT ứng lực trước cho khẩu độ lớn $10.0\text{m} \times 10.5\text{m}$, giúp công trình đạt tính thẩm mỹ cao, thông thoáng và tối ưu chiều cao tầng.
- Độ chính xác và tin cậy trong tính toán: Xây dựng mô hình 3D trên ETABS 9.0 và SAFE 12.0, kiểm soát chặt chẽ 15 dạng dao động riêng, tải trọng gió động theo TCXDVN 229:1999 và chuyển đổi chuẩn xác giữa TCVN - ACI 318-02.
- Tính khả thi trong thi công: Đề xuất hoàn chỉnh biện pháp đào móng bằng tường cừ thép Larsen IV, thi công cọc khoan nhồi và đài móng bê tông khối lớn an toàn trong đô thị.
Đồ án là tài liệu tham khảo có giá trị cao về mặt học thuật và thực tiễn cho sinh viên chuyên ngành Xây dựng Dân dụng & Công nghiệp, kỹ sư kết cấu công trình cao tầng cũng như các nhà phát triển dự án bất động sản thương mại.
