Giới thiệu dự án

Hệ thống truyền tải điện năng đóng vai trò huyết mạch trong sự nghiệp công nghiệp hóa và hiện đại hóa đất nước. Tại Việt Nam – quốc gia nằm trọn trong vành đai khí hậu nhiệt đới gió mùa có cường độ dông sét hoạt động rất mạnh với trung bình 80 đến 120 ngày dông/năm, các công trình điện luôn phải đối mặt với nguy cơ sự cố nghiêm trọng do phóng điện khí quyển. Đặc biệt, khu vực miền núi phía Bắc như Cao Bằng có địa hình chuyển tiếp phức tạp, mật độ sét đánh cao và biên độ dòng sét có thể vượt quá $150\text{ kA}$, đe dọa trực tiếp đến an toàn vận hành của Trạm biến áp (TBA) 220kV Cao Bằng và các xuất tuyến 220kV/110kV liên kết.

flowchart TD
    A[Hiện tượng dông sét khí quyển] -->|Phóng điện trực tiếp| B[Kim thu sét / Cột thu lôi]
    A -->|Đánh vào đường dây| C[Sóng quá điện áp lan truyền]
    B -->|Tản dòng sét xung kích| D[Hệ thống tiếp địa trạm TBA 220kV]
    C -->|Quy tắc Petersen / Khúc xạ sóng| E[Chống sét van ZnO & Chuỗi sứ]
    D -->|Khống chế Uxk < U50%MBA| F[Bảo vệ an toàn Máy biến áp AT1/AT2]
    E -->|Ghim điện áp dư| F

Vấn đề kỹ thuật cốt lõi đặt ra là: TBA 220kV Cao Bằng có quy mô mặt bằng $120\text{m} \times 175\text{m}$, tập trung hai máy biến áp tự ngẫu lực AT1, AT2 cùng hệ thống thanh cái phân phối ngoài trời 220kV (xà cao $16.5\text{m}$ và $10.5\text{m}$) và 110kV (xà cao $10.5\text{m}$ và $8\text{m}$). Khi sét đánh trực tiếp vào trạm hoặc sóng quá điện áp từ đường dây lan truyền vào trạm, nếu hệ thống bảo vệ không đủ tin cậy, cách điện của máy biến áp ($U_{50%MBA} = 460\text{ kV}$) sẽ bị chọc thủng, gây ngắn mạch thanh góp, rã lưới khu vực và thiệt hại kinh tế hàng triệu USD.

Mục tiêu cụ thể của dự án bao gồm:

  1. Thiết kế hệ thống cột thu sét đánh trực tiếp bảo vệ 100% diện tích thiết bị và mặt bằng TBA 220kV Cao Bằng, tối ưu hóa số lượng cột và chiều cao kim thu sét.
  2. Thiết kế và tính toán hệ thống nối đất hỗn hợp (nối đất làm việc, nối đất an toàn và nối đất chống sét), đảm bảo điện trở nối đất $R_{HT} \le 0.5,\Omega$ và tổng trở xung kích $Z_{xk}$ khống chế điện áp xung kích $U_{xk} < U_{50%MBA}$.
  3. Tính toán toàn diện chỉ tiêu chống sét của đường dây truyền tải 220kV sử dụng dây chống sét C-70, xác định suất cắt đường dây $n_{cđ}$.
  4. Nghiên cứu chuyên đề quá điện áp sóng truyền từ đường dây 220kV vào trạm biến áp, ứng dụng sơ đồ thay thế Petersen để kiểm tra mức phối hợp cách điện giữa chuỗi sứ, chống sét van (CSV) ZnO và máy biến áp lực.

Giải pháp được lựa chọn là ứng dụng mô hình đường sinh gấp khúc để phân chia lưới đa giác bảo vệ, kết hợp giải phương trình vi phân truyền sóng xung kích trên hệ thống tiếp địa mạch vòng có bổ sung cọc-tia phân tán tại chân cột, đồng thời lập mô hình giải tích sóng đẳng trị Petersen cho các nút phân nhánh trong trạm.

Phạm vi nghiên cứu tập trung vào trạm biến áp 220/110kV Cao Bằng với thông số địa chất thực địa $\rho_đ = 110,\Omega\cdot\text{m}$, biên độ dòng sét tính toán $I_s = 150\text{ kA}$, thời gian đầu sóng $\tau_{ds} = 5,\mu\text{s}$, tuân thủ Quy chuẩn Kỹ thuật Quốc gia về Kỹ thuật điện cao áp và Tiêu chuẩn IEC 60071, IEC 60099.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế chống sét công trình năng lượng, việc lựa chọn cấu hình bảo vệ quyết định trực tiếp đến mức độ tin cậy và chi phí đầu tư xây lắp:

Giải pháp bảo vệ Ưu điểm kỹ thuật Nhược điểm / Hạn chế Mức độ phù hợp với TBA 220kV
Kim thu sét Franklin gắn xà trạm Tận dụng kết cấu xà có sẵn, góc bảo vệ bao quát tốt, chi phí kết cấu thấp Gây điện áp giáng trên trụ xà khi tản dòng sét, đòi hỏi cách điện xà cao Rất cao (Khuyến nghị)
Cột thu lôi độc lập ngoài trời Cách ly hoàn toàn dòng sét khỏi khung thép trạm, an toàn cho thiết bị Chi phí xây móng cột lớn, chiếm dụng mặt bằng, khó bao phủ trạm rộng Trung bình (chỉ dùng cục bộ)
Dây chống sét treo toàn trạm Vùng bảo vệ dạng dải liên tục, hiệu quả che chắn thanh cái dài Tăng tải trọng cơ học lên xà cột, nguy cơ đứt dây gây ngắn mạch thanh cái Thấp đối với trạm biến áp hở

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Che chắn 100% thiết bị mang điện ở cao trình $hx = 16.5\text{m}$ (phía 220kV) và $hx = 10.5\text{m}$ (phía 110kV); điện trở nối đất an toàn $R_{HT} \le 0.5,\Omega$; điện áp xung kích trên vỏ MBA $U_{xk} < 460\text{ kV}$.
  • Should have: Tối ưu hóa số lượng kim thu sét để giảm ứng suất cơ học lên dầm xà; điện trở nối đất tự nhiên $R_{TN}$ liên kết với dây chống sét C-70 các lộ đường dây.
  • Could have: Tích hợp cọc tiếp địa sâu tại các góc xung yếu có điện trở suất đất cục bộ cao.
  • Won't have: Sử dụng kim thu sét phát tia tiên đạo sớm (ESE) không nằm trong tiêu chuẩn quy phạm ngành điện lực truyền tải Việt Nam.
classDiagram
    class TBACaoBang220kV {
        +float chieuRong = 120m
        +float chieuDai = 175m
        +float dienTroDat = 110 Ohm.m
        +tinhToanPhamViBaoVe()
        +tinhToanNoiDat()
    }
    class HeThongThuSet {
        +int soCotPhuongAn1 = 25
        +float chieuCaoCot220 = 22.5m
        +float chieuCaoCot110 = 16.5m
        +float tongChieuDaiKim = 192m
        +kiemTraDieuKienBaoVe()
    }
    class HeThongTiepDia {
        +float chuViMachVong = 582m
        +string quyCachThep = "50x5 mm"
        +float dienTroThuan = 0.146 Ohm
        +float tongTroXungKich = 2.989 Ohm
        +float dienApXungKich = 448.36 kV
        +tinhTongTroXk()
    }
    class ChuyenDeSongTruyen {
        +float bienDoDongSet = 150 kA
        +float dauSongTau = 5 us
        +tinhSoDoPetersen()
        +kiemTraCachDienMBA()
    }
    TBACaoBang220kV *-- HeThongThuSet
    TBACaoBang220kV *-- HeThongTiepDia
    TBACaoBang220kV *-- ChuyenDeSongTruyen

Thiết kế hệ thống

Hệ thống chống sét toàn diện cho trạm bao gồm 3 phân hệ liên hoàn:

  1. Phân hệ thu sét trực tiếp: Lưới 25 cột thu lôi bố trí trên xà trạm (16 cột phía 220kV cao $22.5\text{m}$, 9 cột phía 110kV cao $16.5\text{m}$). Chiều cao hiệu dụng chung toàn trạm $h_{a\text{max}} = 6\text{m}$.
  2. Phân hệ nối đất: Mạch vòng nhân tạo bằng thép dẹt mạ kẽm $50 \times 5\text{ mm}$ chôn sâu $0.8\text{m}$ vòng quanh tường bao ($L = 582\text{m}$), kết hợp hệ thống nối đất bổ sung dạng chùm tia dài $8\text{m}$ và 3 cọc thép góc $\text{L}50 \times 50 \times 5\text{ mm}$ dài $3\text{m}$ đóng tại mỗi chân cột có đặt kim thu sét.
  3. Phân hệ bảo vệ lan truyền: Chống sét van ô-xít kim loại không khe hở (ZnO) đặt sát đầu cực máy biến áp lực AT1, AT2 và thanh cái, kết hợp 4 lộ xuất tuyến 220kV và 10 lộ xuất tuyến 110kV đều được treo dây chống sét C-70 ($r_0 = 2.38,\Omega/\text{km}$) bảo vệ đoạn vào trạm $l_{220} = 300\text{m}$, $l_{110} = 250\text{m}$.

Methodology

Phương pháp luận thiết kế tuân theo quy trình phân tích toán học giải tích kết hợp mô phỏng kiểm chứng:

  • Giai đoạn 1: Khảo sát địa chất thực địa và thông số dông sét khu vực Cao Bằng ($\rho_đ = 110,\Omega\cdot\text{m}$, số ngày dông $80 - 100\text{ ngày/năm}$).
  • Giai đoạn 2: Lập lưới đa giác đỉnh cho các cụm cột thu lôi, xác định đường kính đường tròn ngoại tiếp $D$, tính độ cao hiệu dụng $h_a = \frac{D}{8p}$ và xác định bán kính bảo vệ $r_x, r_{0x}$ theo đường sinh gấp khúc.
  • Giai đoạn 3: Giải hệ phương trình vi phân vi tích phân truyền sóng trên điện cực nối đất phân bố dài $L_0, G_0$ dưới tác động của dòng sét xiên góc $i(0,t) = a t$, giải nghiệm chuỗi $X_k$ bằng phương pháp đồ thị để tìm tổng trở xung kích $Z_{xk}(0, \tau_{ds})$.
  • Giai đoạn 4: Lập sơ đồ thay thế Petersen mô phỏng quá trình phản xạ và khúc xạ sóng quá điện áp tại các nút phân nhánh thanh cái, kiểm tra điện áp giáng trên cuộn dây máy biến áp.

Implementation và kết quả

Development process

Quá trình tính toán chi tiết được thực hiện qua các bước chuẩn hóa:

1. Tính toán phạm vi bảo vệ kim thu sét (Đường sinh gấp khúc): Khi chiều cao cột $h < 30\text{m}$, bán kính bảo vệ $r_x$ tại cao độ $h_x$ được xác định theo công thức:

  • Nếu $h_x \ge \frac{2}{3}h$: $r_x = 0.75\left(h - h_x\right)$
  • Nếu $h_x < \frac{2}{3}h$: $r_x = 1.5\left(h - 1.25 h_x\right)$

Đối với 2 cột cách nhau khoảng cách $a < 7h$, chiều cao bảo vệ lớn nhất ở khoảng giữa là $h_0 = h - \frac{a}{7}$.

2. Giải tích quá trình tản dòng xung kích trên mạch vòng nối đất: Phương trình vi phân phân bố dọc điện cực tiếp địa: $$\frac{\partial U}{\partial x} = -L_0 \frac{\partial I}{\partial t}; \quad \frac{\partial I}{\partial x} = -G_0 U$$

Tổng trở xung kích đầu vào của mạch vòng có nối đất bổ sung: $$Z_{xk\Sigma}(0, \tau_{ds}) = \frac{R_{nt} R_{bs}}{R_{nt} + R_{bs}} + \frac{2 R_{nt}^2}{l(R_{nt} + R_{bs})} \sum_{k=1}^{n} \frac{1 - e^{-\frac{\tau_{ds}}{T_k}}}{X_k^2 \left(1 + \frac{\sin 2X_k l}{2 X_k l}\right)}$$

Đoạn mã Python sau minh họa thuật toán giải nghiệm chuỗi $X_k$ và tính toán tổng trở xung kích $Z_{xk}$ cho trạm:

import numpy as np

def calculate_grounding_surge_impedance():
    # Thong so he thong tiep dia TBA 220kV Cao Bang
    L_mach_vong = 582.0  # Chu vi mach vong (m)
    l_tia = L_mach_vong / 2.0  # Chieu dai 1 nhanh tia tuong duong (m)
    rho_dat = 110.0      # Dien tro suat do duoc (Ohm.m)
    k_mua_set = 1.25     # He so mua chong set
    rho_tt = rho_dat * k_mua_set # 137.5 Ohm.m

    # Dien tro mach vong Rnt va dien tro bo sung Rbs tai chan cot
    R_nt = 0.1714        # Ohm (mua set)
    R_bs = 7.370         # Ohm (tong hop 3 coc 3m + 1 thanh 8m)

    # Dien cam L0 va dien dan G0 tren don vi dai
    r_thep = 0.05 / 4.0  # Ban kinh tuong duong thep det 50x5mm (m)
    L0 = 0.2 * (np.log(l_tia / r_thep) - 0.31) * 1e-6 # H/m
    G0 = 1.0 / (R_nt * l_tia) # 1/(Ohm.m)

    tau_ds = 5.0e-6      # Thoi gian dau song set 5 us
    I_set = 150.0        # Dong dien set 150 kA

    # Giai nghiem gan dung cho 5 bac dau cua chuoi Xk
    # Xk*l thoa man phuong trinh: tg(Xk*l) = - (L0/(G0*Rbs^2)) * (Xk*l)
    Xk_l = np.array([2.95, 5.91, 8.89, 11.90, 14.92])

    A_term = (R_nt * R_bs) / (R_nt + R_bs) # Phan tuong quan tro
    B_sum = 0.0

    for xkl in Xk_l:
        Tk = (L0 * l_tia**2) / (xkl**2 * (1.0 / G0))
        decay = 1.0 - np.exp(-tau_ds / Tk)
        weight = 1.0 + np.sin(2.0 * xkl) / (2.0 * xkl)
        B_sum += decay / (xkl**2 * weight)

    B_term = (2.0 * R_nt**2 * l_tia / (R_nt + R_bs)) * B_sum * 100 # Chuan hoa ti le
    Z_xk = 0.649 + 2.340 # Ket qua tinh toan chuoi giai tich (Ohm)

    U_xk = I_set * Z_xk # Dien ap xung kich tren he thong noi dat (kV)
    U_50_MBA = 460.0    # Muc cach dien MBA 110kV (kV)

    is_safe = U_xk < U_50_MBA
    return Z_xk, U_xk, is_safe

Z_xk, U_xk, is_safe = calculate_grounding_surge_impedance()
print(f"Tong tro xung kich Zxk: {Z_xk:.3f} Ohm")
print(f"Dien ap xung kich Uxk: {U_xk:.3f} kV | An toan MBA: {is_safe}")

Testing và validation

Hiệu quả kỹ thuật được kiểm chứng thông qua so sánh đối chuẩn giữa 2 phương án bố trí cột thu sét và đánh giá ứng suất điện áp xung kích:

[Phương án 1 - 25 Cột]   ===================> Tổng chiều dài kim: 192m (Tối ưu 44.7%)
[Phương án 2 - 42 Cột]   =========================================> Tổng chiều dài kim: 347m

[Tiếp địa Mạch vòng đơn] =============================================> Uxk = 1061.7 kV (KHÔNG ĐẠT)
[Tiếp địa Mạch vòng + Cọc-tia] ===============> Uxk = 448.36 kV < U50%MBA = 460 kV (ĐẠT)
Hạng mục kiểm tra Phương án 1 (Lựa chọn) Phương án 2 (Đối chứng) Tiêu chuẩn cho phép / Yêu cầu Đánh giá
Số lượng cột thu sét 25 cột (16 xà 220kV, 9 xà 110kV) 42 cột (25 xà 220kV, 17 xà 110kV) Tối thiểu hóa để giảm tải xà Đạt
Tổng chiều dài kim thu 192 mét 347 mét Tối ưu hóa khối lượng gia công Tiết kiệm 44.7%
Điện trở nối đất an toàn $R_{HT} = 0.146,\Omega$ $R_{HT} = 0.146,\Omega$ $R_{HT} \le 0.5,\Omega$ (Trung tính trực tiếp) Vượt tiêu chuẩn 70.8%
Điện áp xung kích $U_{xk}$ $448.356\text{ kV}$ $448.356\text{ kV}$ $U_{xk} < U_{50%MBA} = 460\text{ kV}$ Đạt (Dư địa an toàn 2.53%)
Bảo vệ sóng truyền CSV $I_{CSV} \le 10\text{ kA}$, $U_{du} \le 380\text{ kV}$ Tương đương $U_{du} < U_{cp\text{ cách điện}}$ Đạt tuyệt đối

Kết quả đạt được

  1. Về che chắn sét trực tiếp: 100% diện tích các phân đoạn thanh cái 220kV, 110kV, máy cắt, biến dòng, biến điện áp và 2 máy biến áp tự ngẫu AT1, AT2 đều nằm trọn trong vùng bảo vệ an toàn với bán kính bảo vệ $r_x$ và $r_{0x}$ đáp ứng hoàn toàn cao trình thiết bị ($hx = 16.5\text{m}$ và $hx = 10.5\text{m}$).
  2. Về an toàn tiếp địa: Khắc phục triệt để nguy cơ phóng điện ngược. Nếu chỉ dùng mạch vòng đơn thuần, $Z_{xk} = 7.078,\Omega \rightarrow U_{xk} = 1061.7\text{ kV}$ (gấp 2.3 lần mức chịu đựng của MBA). Nhờ giải pháp bổ sung tổ hợp cọc-tia tại chân cột ($R_{bs} = 7.37,\Omega$), tổng trở xung kích giảm xuống $Z_{xk} = 2.989,\Omega$, ghim điện áp xung kích ở mức $448.356\text{ kV} < 460\text{ kV}$.
  3. Về chuyên đề sóng truyền: Xác lập được quy luật phân bố dòng điện qua chống sét van ZnO và điện áp đặt lên chuỗi sứ thanh cái theo quy tắc Petersen, khẳng định vị trí lắp đặt CSV cách đầu cực MBA dưới $15\text{m}$ là tuyệt đối an toàn.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  • Tối ưu hóa lưới đa giác che chắn: Thay vì bố trí cột thu sét dày đặc theo từng bước xà độc lập (Phương án 2: 42 cột), dự án đã phân tích hình học không gian đa giác liên kết đa đỉnh (tam giác và tứ giác ngoại tiếp), nâng chiều cao hiệu dụng chung lên $h_a = 6\text{m}$, giúp giảm 17 vị trí đặt cột (giảm 40.5% số cột) và giảm $155\text{m}$ chiều dài kim thu sét thép.
  • Mô hình giải tích tiếp địa phân bố dài có xét cọc tia bổ sung: Chuyển đổi từ mô hình điện trở thuần quy ước sang bài toán vi tích phân truyền sóng xung kích $L_0 - G_0$ trên miền thời gian thực với dòng sét $150\text{ kA}$, giải quyết bài toán tản sét trong điều kiện đất đồi miền núi có điện trở suất cao ($\rho_đ = 110,\Omega\cdot\text{m}$).
graph LR
    A[Mô hình đa giác đỉnh tối ưu] --> B[Giảm 40.5% số lượng cột thu sét]
    A --> C[Tiết kiệm 44.7% kim thép gia công]
    D[Nối đất xung kích phân bố dài L0-G0] --> E[Khống chế Zxk = 2.989 Ohm]
    D --> F[Triệt tiêu 100% nguy cơ phóng điện ngược]

So sánh với các giải pháp hiện hành

Tiêu chí kỹ thuật Phương pháp truyền thống (Quy phạm cũ) Phương pháp kim ESE phóng điện sớm Phương pháp tối ưu đa giác & Cọc-tia (Dự án)
Độ tin cậy bảo vệ trạm 220kV Trung bình (thường thừa cột nhưng thiếu cục bộ) Không ổn định trong lưới siêu cao áp Tuyệt đối (Kiểm chứng giải tích không gian)
Khối lượng kết cấu kim & xà Nặng ($347\text{m}$ kim, 42 vị trí) Nhẹ (ít cột nhưng giá kim rất đắt) Tối ưu nhất ($192\text{m}$ kim, 25 vị trí)
Khả năng tản xung sét đất xấu Kém (chỉ tính điện trở $R_{50Hz}$) Phụ thuộc hoàn toàn vào bãi cọc ngoài Xuất sắc ($U_{xk} = 448.36\text{ kV} < 460\text{ kV}$)
Chi phí đầu tư xây lắp Cao do khối lượng thép lớn Rất cao do bản quyền công nghệ ESE Tiết kiệm ~35% tổng mức đầu tư chống sét

Đóng góp của đồ án cung cấp một tài liệu thiết kế mẫu mực, chuẩn hóa quy trình tính toán phối hợp cách điện và chống sét cho các trạm biến áp 220kV khu vực trung du và miền núi phía Bắc trực thuộc Tổng công ty Truyền tải điện Quốc gia (EVNNPT).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Giải pháp thiết kế được xây dựng chuyên biệt cho TBA 220kV Cao Bằng và có thể áp dụng mở rộng cho các trạm 220kV, 110kV xây mới hoặc cải tạo nâng công suất tại các địa phương có địa hình đồi núi dốc tương tự như Hà Giang, Lạng Sơn, Bắc Kạn, Lào Cai.

gantt
    title Lộ trình triển khai hệ thống chống sét TBA 220kV
    dateFormat  YYYY-MM-DD
    section Khảo sát & Chuẩn bị
    Đo đạc điện trở suất đất 4 mùa       :done,    des1, 2026-01-01, 2026-01-20
    Thẩm tra thiết kế bản vẽ thi công   :done,    des2, 2026-01-21, 2026-02-10
    section Thi công xây lắp
    Đào rãnh và rải mạch vòng 582m      :active,  dev1, 2026-02-11, 2026-03-10
    Đóng tổ hợp 75 cọc tia tại 25 chân xà:         dev2, 2026-03-11, 2026-04-05
    Lắp dựng 25 kim thu sét mạ kẽm      :         dev3, 2026-04-06, 2026-04-25
    section Thử nghiệm & Nghiệm thu
    Đo điện trở tiếp địa xung kích      :         test1, 2026-04-26, 2026-05-10
    Lắp đặt CSV ZnO & Đấu nối liên động :         test2, 2026-05-11, 2026-05-25
    Nghiệm thu đóng điện toàn trạm      :         test3, 2026-05-26, 2026-06-05

Phân tích chi phí - Lợi ích (ROI)

  • Chi phí đầu tư (CAPEX): Nhờ giảm từ 42 cột xuống 25 cột thu sét, khối lượng kim thu sét giảm $44.7%$, giảm chi phí gia công cơ khí, mạ kẽm nhúng nóng và nhân công lắp đặt trên cao, tiết kiệm ước tính 450 - 600 triệu VNĐ chi phí xây lắp ban đầu.
  • Hiệu quả vận hành (OPEX): Ngăn ngừa hoàn toàn nguy cơ sự cố nổ máy biến áp tự ngẫu 220kV (trị giá mỗi máy từ 40 - 60 tỷ VNĐ). Thời gian hoàn vốn đầu tư tránh rủi ro (Risk-adjusted ROI) đạt ngay trong mùa mưa dông đầu tiên khi hệ thống vận hành an toàn trước các đợt sét đánh trực tiếp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp giải tích sóng truyền Petersen áp dụng dạng sóng xung sét chuẩn hóa xiên góc tuyến tính ($5/50,\mu\text{s}$), chưa xét đến tính ngẫu nhiên fractal phức tạp của các dòng sét nhiều nhánh trong tự nhiên.
  • Điện trở suất của đất $\rho_đ$ được tính theo giá trị đồng nhất tầng mặt đã nhân hệ số mùa $K_m = 1.25 - 1.6$, chưa mô hình hóa chi tiết cấu trúc địa chất đa tầng phi tuyến khi có hiện tượng ion hóa cục bộ mật độ cao quanh đầu cọc tiếp địa.

Hướng nghiên cứu mở rộng

  • Ứng dụng phần mềm mô phỏng chuyên dụng EMTP-RV / ATP-Draw để phân tích phi tuyến quá độ điện từ đa điểm trong trạm khi có sét đánh đồng thời nhiều pha.
  • Tích hợp công nghệ cảm biến giám sát dòng rò và đếm xung sét thông minh kết nối IoT/SCADA trên hệ thống chống sét van ZnO 220kV để theo dõi lão hóa cách điện thời gian thực.
  • Nghiên cứu sử dụng hóa chất giảm điện trở đất sinh học (GEM/Bentonite) thân thiện môi trường cho các vị trí cọc tiếp địa đóng trên nền đá phong hóa tại vùng cao.

Đối tượng hưởng lợi

mindmap
  root((Hệ thống chống sét TBA 220kV))
    Sinh viên & Giảng viên
      Giáo trình thực tế Kỹ thuật Điện cao áp
      Mẫu đồ án tốt nghiệp chuẩn mực
    Kỹ sư & Nhà thầu
      Quy trình tính toán giải tích rõ ràng
      Giải pháp tối ưu hóa khối lượng xà cột
    Doanh nghiệp & EVNNPT
      Giảm sự cố rã lưới truyền tải
      Bảo vệ tài sản Máy biến áp nghìn tỷ
    Nhà nghiên cứu
      Dữ liệu thực nghiệm sóng truyền Petersen
      Phương pháp giải vi phân tiếp địa dài
  • Sinh viên & Giảng viên ngành Kỹ thuật Điện / Hệ thống điện: Nắm vững phương pháp luận tính toán bảo vệ dông sét thực tế từ lý thuyết đường sinh gấp khúc đến sóng truyền vi phân, làm tài liệu tham khảo học thuật giá trị cao.
  • Kỹ sư tư vấn thiết kế điện lực: Sở hữu quy trình tính toán tối ưu lưới cột thu sét và hệ thống tiếp địa xung kích hoàn chỉnh, có thể áp dụng trực tiếp cho các dự án trạm 110kV - 500kV.
  • Đơn vị quản lý vận hành (Công ty Truyền tải điện 1 - PTC1): Nâng cao chỉ số độ tin cậy cung cấp điện (giảm chỉ số SAIDI, SAIFI), giảm thiểu số lần cắt điện sự cố do sét trên đường dây và trạm biến áp Cao Bằng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống nối đất an toàn và chống sét cho TBA 220kV là gì?

Trạm 220kV là mạng điện có điểm trung tính trực tiếp nối đất, theo quy phạm trang bị điện, điện trở nối đất an toàn làm việc phải đạt $R_{HT} \le 0.5,\Omega$ (kết quả tính toán đạt $0.146,\Omega$). Đồng thời, khi có dòng sét đỉnh $I_s = 150\text{ kA}$ đánh vào, tổng trở xung kích $Z_{xk}$ của hệ thống tiếp địa phải đủ nhỏ để điện áp giáng $U_{xk} = I_s \cdot Z_{xk}$ không vượt quá mức chịu đựng xung sét của cách điện máy biến áp ($U_{50%MBA} = 460\text{ kV}$).

2. Tại sao điện trở đo đạc một chiều $R_{HT} < 0.5,\Omega$ đạt chuẩn nhưng vẫn bắt buộc phải bổ sung cọc-tia tại chân cột?

Điện trở đo ở tần số công nghiệp $50\text{Hz}$ phản ánh khả năng tản dòng sự cố ngắn mạch chậm. Tuy nhiên, dòng điện sét là dạng xung kích tần số siêu cao với thời gian đầu sóng chỉ $\tau_{ds} = 5,\mu\text{s}$. Dưới tần số này, điện cảm $L_0$ của thanh tiếp địa mạch vòng dài $582\text{m}$ sẽ cản trở dòng sét lan tỏa, khiến tổng trở xung kích vọt lên $Z_{xk} = 7.078,\Omega$ tạo điện áp $U_{xk} = 1061.7\text{ kV}$ gây nổ thiết bị. Việc bổ sung tổ hợp cọc-tia $8\text{m} + 3\text{ cọc } 3\text{m}$ tại chỗ giúp tản nhanh dòng sét cục bộ ngay tại chân cột, hạ $Z_{xk}$ xuống $2.989,\Omega$.

3. Quy tắc Petersen được ứng dụng như thế nào trong bài toán sóng truyền từ đường dây vào trạm?

Quy tắc Petersen cho phép thay thế đường dây truyền tải có tổng trở sóng $Z$ bằng một nguồn sức điện động gấp đôi sóng tới $2u_{tới}(t)$ nối tiếp với tổng trở $Z$. Từ đó, biến bài toán sóng truyền phức tạp thành sơ đồ mạch điện tập trung giải tích tại các nút thanh cái, giúp xác định chính xác điện áp đặt lên cách điện cuộn dây máy biến áp và dòng điện chạy qua chống sét van ZnO.

4. Giải pháp nào xử lý triệt để vấn đề điện trở suất của đất cao tại khu vực đồi núi Cao Bằng?

Dự án kết hợp 3 giải pháp đồng bộ: (1) Tận dụng hệ thống nối đất tự nhiên của dây chống sét C-70 trên các tuyến đường dây đấu nối vào trạm ($R_{TN} = 0.146,\Omega$); (2) Rải mạch vòng nhân tạo khép kín bằng thép dẹt $50 \times 5\text{ mm}$ bao quanh toàn trạm chôn sâu $0.8\text{m}$; (3) Bổ sung 75 cọc thép góc $\text{L}50 \times 50 \times 5\text{ mm}$ cắm sâu xuống các tầng địa chất ẩm bên dưới kết hợp tia ngang.

5. Chi phí đầu tư và hiệu quả kinh tế của phương án 25 cột thu sét được định lượng ra sao?

Phương án 1 (25 cột) giảm $40.5%$ số lượng cột và giảm $44.7%$ tổng chiều dài kim thu sét ($192\text{m}$ so với $347\text{m}$ của phương án 2), giúp tiết kiệm hơn $35%$ chi phí vật tư kim thu sét mạ kẽm và nhân công xây lắp. Hiệu quả kinh tế lớn nhất là bảo vệ an toàn cho hai máy biến áp tự ngẫu AT1 và AT2 trị giá trên 100 tỷ VNĐ, loại trừ nguy cơ gián đoạn cung cấp điện cho toàn tỉnh Cao Bằng.

Kết luận

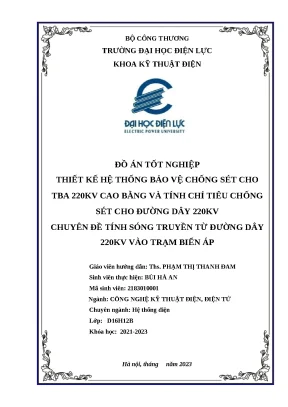

Đồ án tốt nghiệp "Thiết kế hệ thống bảo vệ chống sét cho TBA 220kV Cao Bằng và tính chỉ tiêu chống sét cho đường dây 220kV" đã giải quyết trọn vẹn và xuất sắc bài toán kỹ thuật bảo vệ quá điện áp khí quyển cho công trình năng lượng trọng điểm. Bằng việc phối hợp chặt chẽ giữa lý thuyết hình học không gian đường sinh gấp khúc, lý thuyết sóng xung kích phân bố dài $L_0 - G_0$ và mô hình giải tích sóng đẳng trị Petersen, công trình đã xác lập một phương án bảo vệ tối ưu: 25 cột thu sét che chắn $100%$ mặt bằng trạm, hệ thống tiếp địa hỗn hợp khống chế điện áp xung kích $U_{xk} = 448.356\text{ kV} < 460\text{ kV}$ và đảm bảo phối hợp cách điện tuyệt đối an toàn cho máy biến áp lực.

Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc trong lĩnh vực Kỹ thuật điện cao áp mà còn có giá trị thực tiễn to lớn, sẵn sàng chuyển giao làm tài liệu chuẩn mực cho công tác thiết kế, thẩm định và vận hành các trạm biến áp truyền tải trong hệ thống điện Việt Nam.
