Giới thiệu dự án
Hệ thống truyền tải và phân phối điện năng công nghiệp đòi hỏi tính liên tục và độ tin cậy vận hành cực kỳ nghiêm ngặt. Tại các khu công nghiệp trọng điểm phía Nam, trạm biến áp (TBA) 110/22 kV đóng vai trò nút mạng năng lượng huyết mạch, cung cấp công suất liên tục cho các dây chuyền sản xuất quy mô lớn. Theo số liệu thống kê khí tượng thủy văn, Việt Nam nằm trong vành đai dông sét nhiệt đới gió mùa với mật độ dông sét cao, đạt trung bình từ 75 đến 100 ngày dông/năm, mật độ phóng điện sét xuống đất dao động từ $0{,}1 - 0{,}15\text{ lần/km}^2/\text{ngày dông}$. Dòng điện sét mang năng lượng xung kích khổng lồ với biên độ phổ biến từ $30\text{ kA}$ đến hơn $150\text{ kA}$, tốc độ tăng trưởng dòng đầu sóng đạt $30\text{ kA/}\mu\text{s}$. Khi sét đánh trực tiếp vào trạm biến áp, quá điện áp khí quyển sẽ phá hủy tức thời lớp cách điện rắn/dầu của máy biến áp, phá hủy máy cắt cao áp, thiết bị đo lường và gây mất điện trên diện rộng, dẫn đến thiệt hại kinh tế hàng triệu USD.
SƠ ĐỒ TRUYỀN TẢI CÔNG SUẤT VÀ NGUY CƠ SÉT ĐÁNH
Đường dây 110kV Dông sét (Is = 150kA, a = 30kA/μs)
(Đức Hòa 2 & Phú Lâm) │ (Đánh trực tiếp)
│ ▼
▼ ┌───────────────────────────┐
┌─────────────────┐ │ HỆ THỐNG THU LÔI TRẠM │
│ Thanh cái 110kV│ ────────────────── │ (Kim 37m & Kim 18m trụ xà)│
└────────┬────────┘ └─────────────┬─────────────┘
│ │ Dòng tản Is
▼ ▼
┌─────────────────┐ ┌───────────────────────────┐
│ MBA T1 (40 MVA) │ ────────────────── │ LƯỚI TIẾP ĐỊA TRẠM R<0.5Ω │
│ Shihlin 115/23kV│ │ (45 cọc + 6 giếng khoan) │
└────────┬────────┘ └───────────────────────────┘
│
▼
┌─────────────────┐
│Tủ 22kV Mitsubishi
└─────────────────┘
Đồ án tập trung giải quyết bài toán cốt lõi: Thiết kế hệ thống bảo vệ chống sét đánh trực tiếp và tính toán hệ thống nối đất an toàn kết hợp nối đất chống sét cho Trạm biến áp 110/22 kV Le Long (đặt tại Cụm công nghiệp Đức Mỹ, xã Đức Hòa Đông, huyện Đức Hòa, tỉnh Long An), cấp điện trực tiếp cho Nhà máy sản xuất Ắc quy Le Long Việt Nam.
Mục tiêu kỹ thuật cụ thể của dự án:
- Xác lập mô hình toán học và cấu hình không gian bảo vệ cho toàn bộ diện tích trạm $2.529\text{ m}^2$ (kích thước $40\text{ m} \times 60\text{ m}$, nở hậu $44{,}3\text{ m}$), che chắn an toàn tuyệt đối cho các thiết bị phân phối ngoài trời 110 kV có độ cao treo xà cực đại $h_x = 7\text{ m}$ và $h_x = 4\text{ m}$.
- Tối ưu hóa cấu trúc kim thu sét bằng cách kết hợp lắp đặt kim trên tháp truyền thông sẵn có ($35\text{ m}$) và trụ cổng trạm ($16\text{ m}$) nhằm triệt tiêu chi phí xây dựng cột độc lập.
- Tính toán thiết kế hệ thống nối đất hỗn hợp (mạch vòng đồng trần $120\text{ mm}^2$, 45 cọc tiếp địa thép bọc đồng $\varnothing 16\text{ mm} \times 2{,}4\text{ m}$ và 6 giếng khoan sâu $50\text{ m}$) đạt điện trở nối đất an toàn $R_{ht} \le 0{,}5\ \Omega$ trên nền đất có điện trở suất $\rho_d = 75\ \Omega\cdot\text{m}$.
- Kiểm nghiệm an toàn xung kích theo quá trình quá độ phân bố dài của dòng điện sét $I_s = 150\text{ kA}$, đảm bảo điện áp rơi trên tổng trở xung kích $Z_{xk}$ không vượt quá mức chịu đựng cách điện xung sét của máy biến áp ($U_{0{,}5} = 460\text{ kV}$).
Phạm vi nghiên cứu bao quát phần thiết bị phân phối 110 kV ngoài trời, máy biến áp lực chính 40 MVA, máy biến áp tự dùng 100 kVA, và hệ thống nối đất chung toàn trạm. Giới hạn không bao gồm thiết kế chi tiết hệ thống bảo vệ chống sét lan truyền trên đường dây lộ vào 110 kV ngoài trạm.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong kỹ thuật cao áp và bảo vệ trạm biến áp, việc lựa chọn giải pháp bảo vệ chống sét đánh thẳng phụ thuộc vào diện tích mặt bằng, mật độ thiết bị, địa chất và hiệu quả kinh tế - kỹ thuật.
| Giải pháp công nghệ |
Ưu điểm |
Nhược điểm |
Đánh giá độ khả thi tại TBA Le Long |
| Cột thu lôi độc lập (Franklin) |
- Cách ly hoàn toàn xung sét khỏi khung xà thiết bị.
- Giảm nguy cơ phóng điện ngược. |
- Chiếm diện tích móng lớn trong trạm hẹp ($2.529\text{ m}^2$).
- Chi phí xây lắp móng và trụ thép riêng biệt rất cao. |
Không khả thi về mặt bằng và kinh tế. |
| Kim thu sét phát tia tiên đạo sớm (ESE) |
- Bán kính bảo vệ lý thuyết rộng.
- Lắp đặt gọn gàng, ít cột. |
- Độ tin cậy thực nghiệm theo tiêu chuẩn IEC còn tranh cãi.
- Chi phí thiết bị đầu tư cao, nhạy cảm môi trường. |
Không phù hợp với quy chuẩn lưới điện EVN truyền thống. |
| Kim Franklin tích hợp trên kết cấu xà trạm & tháp anten |
- Tiết kiệm 100% diện tích móng độc lập.
- Chi phí tối ưu, độ bền cơ học cao.
- Phù hợp tiêu chuẩn IEC 60099 / TCVN. |
- Dòng sét chạy qua khung kết cấu, đòi hỏi tính toán nối đất phân tán cực kỳ nghiêm ngặt. |
Lựa chọn tối ưu (Đáp ứng kỹ thuật và tiết kiệm chi phí). |
Ma trận ưu tiên kỹ thuật theo tiêu chuẩn MoSCoW:
- Must-have (Bắt buộc): Vùng bảo vệ che phủ 100% các thanh xà cao $7\text{ m}$; điện trở nối đất $R_{ht} \le 0{,}5\ \Omega$; khoảng cách đường điện giữa điểm nối đất chống sét van/cột thu lôi và vỏ MBA $\ge 15\text{ m}$.
- Should-have (Khuyến nghị cao): Tận dụng tối đa chiều cao tháp vô tuyến $35\text{ m}$ và trụ cổng $16\text{ m}$; bổ sung giếng khoan tầng sâu để ổn định điện trở mùa khô.
- Could-have (Có thể mở rộng): Bố trí cảm biến giám sát dòng sét trực tuyến trên đường cáp thoát sét.
- Won't-have (Không áp dụng): Không sử dụng kim thu sét phóng điện sớm ESE không có kiểm định thực tế theo tiêu chuẩn IEC 62305.
Thiết kế hệ thống
Cấu hình thiết bị điện chính tại Trạm biến áp 110/22 kV Le Long bao gồm:
SƠ ĐỒ PHÂN BỐ THIẾT BỊ TRẠM 110kV LE LONG
[Đường dây 110kV vào] ──► [TI 171/172 Trench] ──► [Dao cách ly 110kV]
│
▼
[Máy cắt 131 Siemens]
(3AP1FG - 145kV/3150A)
│
▼
[Chống sét van 96kV] ──► [Biến điện áp TU 123kV] ──► [Thanh cái 110kV]
(Siemens IEC 60099-4) (Trench 8MWB) │ (Xà cao 7m)
▼
[Máy biến áp T1 40MVA]
(Shihlin 115/23kV - BIL 550kV)
│
▼ (Cáp ngầm 22kV)
[Tủ hợp bộ 22kV Mitsubishi]
(20-VPR-25D - 24kV/1250A)
- Máy biến áp lực T1: Nhà sản xuất Shihlin (Taiwan), công suất 32/40 MVA (ONAN/ONAF), cấp điện áp $115 \pm 9 \times 1{,}25% / 23 / 11\text{ kV}$, tổ đấu dây $Y_Nyn_0+d_{11}$, dầu cách điện Shell Diala Oils X. Mức chịu điện áp xung sét danh định (BIL): Cuộn cao áp 115 kV chịu xung sét $550\text{ kV}{\text{peak}}$, trung tính cao áp chịu $325\text{ kV}{\text{peak}}$, cuộn hạ áp 23 kV chịu $125\text{ kV}{\text{peak}}$, cuộn cân bằng 11 kV chịu $75\text{ kV}{\text{peak}}$. Khả năng chịu ngắn mạch $25\text{ kA/3s}$.
- Máy cắt cao áp 110 kV (MC 131): Model Siemens 3AP1FG (sản xuất theo tiêu chuẩn IEC 62271-100), điện áp định mức $145\text{ kV}$, dòng định mức $3150\text{ A}$, khả năng cắt ngắn mạch $62{,}5\text{ kA}$, mức chịu điện áp xung sét $650\text{ kV}$, dập hồ quang bằng khí $\text{SF}_6$ ở áp suất định mức $0{,}6\text{ MPa}$.
- Thiết bị đo lường & bảo vệ: Biến dòng điện TI 110 kV Trench (Trung Quốc) cấp điện áp $123\text{ kV}$, tỷ số biến 400-800-1200/1-1-1-1A, điện áp thử xung sét $650\text{ kV}$; Biến điện áp TU 110 kV Trench 8MWB dung lượng $7600\text{ pF}$, chịu xung sét $500\text{ kV}$.
- Chống sét van 110 kV (CSV): Chế tạo bởi Siemens theo IEC 60099-4, điện áp định mức $U_r = 96\text{ kV}$, điện áp vận hành liên tục cực đại $U_c = 77\text{ kV}$, dòng điện xả định mức xung sét $10\text{ kA}$.
- Thiết bị phân phối 22 kV: Tủ máy cắt hợp bộ Mitsubishi 20-VPR-25D ($24\text{ kV}$, $1250\text{ A}$, cắt ngắn mạch $25\text{ kA/3s}$, chịu xung sét $125\text{ kV}$) và dao cắt phụ tải LBS Schneider ($24\text{ kV}$, $600\text{ A}$, chịu xung sét $125\text{ kV}$).
- Máy biến áp tự dùng TD41: Hãng THIBIDI $100\text{ kVA}$, $22 \pm 2 \times 2{,}5% / 0{,}4\text{ kV}$, tổ đấu dây Dyn11.
Methodology
Phương pháp luận thiết kế dựa trên sự kết hợp giữa lý thuyết trường điện từ của Schwaiger/Wagner và tiêu chuẩn kỹ thuật điện cao áp quốc tế (IEC 60099, IEC 62271, IEC 62305):
- Phân tích hình học phạm vi bảo vệ: Ứng dụng mô hình chóp nón Schwaiger đơn giản hóa cho hệ nhiều cột thu sét không đều chiều cao.
- Tính toán trường tản dòng điện tiếp địa: Sử dụng phương pháp giải tích mạch kết hợp hiệu chỉnh hệ số mùa $k_m = 1{,}6$ đối với thanh ngang chôn sâu $0{,}8\text{ m}$ và $k_m = 1{,}4$ đối với cọc thẳng đứng dài $2{,}4\text{ m}$.
- Mô hình hóa quá trình quá độ xung sét: Thiết lập hệ phương trình vi phân đường dây dài d'Alembert hai tia song song để xác định tổng trở vào xung kích $Z_{xk}(0, \tau_{ds})$ khi có sóng sét dòng dốc truyền qua.
Ma trận quản lý rủi ro kỹ thuật:
| Rủi ro kỹ thuật |
Mức độ |
Biện pháp giảm thiểu |
| Phóng điện ngược từ khung xà sang dây dẫn |
Cao |
Nối đất bổ sung tập trung tại chân trụ cổng; điện trở tản tần số công nghiệp $\le 4\ \Omega$. |
| Điện áp bước & tiếp xúc vượt ngưỡng cho phép |
Trung bình |
Tạo lưới san bằng điện thế mạch vòng kín toàn trạm, rải đá sỏi $1 \times 2\text{ cm}$ dày $20\text{ cm}$ trên mặt đất trạm. |
| Điện trở đất tăng cao trong mùa khô hạn |
Cao |
Bố trí 6 giếng khoan sâu $50\text{ m}$ tiếp cận tầng nước ngầm ổn định. |
Implementation và kết quả
Development process
Quá trình tính toán và bố trí bảo vệ bao gồm 4 giai đoạn logic:
┌────────────────────────────────────────────────────────────────────────────┐
│ QUY TRÌNH THỰC HIỆN DỰ ÁN BẢO VỆ CHỐNG SÉT │
├────────────────────────────────────────────────────────────────────────────┤
│ Giai đoạn 1: Khảo sát địa chất trạm & thu thập thông số khí quyển (Long An)│
│ - Diện tích 2.529 m2, ρd = 75 Ωm, xà cao nhất hx = 7m │
│ │ │
│ ▼ │
│ Giai đoạn 2: Thiết kế không gian thu lôi (3 cột: Cột 1 = 37m, Cột 2,3 = 18m)│
│ - Kiểm tra điều kiện tam giác đa giác Schwaiger D <= 8*ha │
│ │ │
│ ▼ │
│ Giai đoạn 3: Thiết kế hệ thống nối đất an toàn & chống sét hỗn hợp │
│ - Mạch vòng 120mm2 + 45 cọc thép mạ đồng + 6 giếng khoan 50m │
│ │ │
│ ▼ │
│ Giai đoạn 4: Kiểm nghiệm quá độ xung sét phân bố dài Zxk & cách điện MBA │
│ - Sóng dốc Is = 150kA, a = 30kA/μs -> Is * Zxk <= 460kV (Đạt) │
└────────────────────────────────────────────────────────────────────────────┘
1. Thuật toán xác định chiều cao cột và kiểm tra vùng bảo vệ đa giác
Hệ thống bố trí 3 cột thu lôi tạo thành tam giác $\Delta(1, 2, 3)$ với các cạnh: $a = 50{,}3\text{ m}$ (Cột 1-2), $b = 56\text{ m}$ (Cột 1-3), $c = 26\text{ m}$ (Cột 2-3).
- Bán kính đường tròn ngoại tiếp $D$:
$$p = \frac{a+b+c}{2} = \frac{50{,}3 + 56 + 26}{2} = 66{,}15\text{ m}$$
$$D = \frac{a \cdot b \cdot c}{4\sqrt{p(p-a)(p-b)(p-c)}} = \frac{50{,}3 \times 56 \times 26}{4\sqrt{66{,}15 \times 15{,}85 \times 10{,}15 \times 40{,}15}} = 56{,}08\text{ m}$$
- Điều kiện bảo vệ an toàn toàn bộ diện tích tam giác:
$$D \le 8 h_a \implies h_a \ge \frac{D}{8} = \frac{56{,}08}{8} = 7{,}01\text{ m} \implies \text{Chọn } h_a = 8\text{ m}$$
- Chiều cao cột thu sét yêu cầu: Với chiều cao xà cao nhất $h_x = 7\text{ m}$, ta có $h_{\min} = h_x + h_a = 7 + 8 = 15\text{ m}$.
- Thực tế thi công tận dụng kết cấu:
- Cột 1: Lắp kim cao $2\text{ m}$ trên đỉnh tháp vô tuyến $35\text{ m} \implies h_1 = 37\text{ m}$.
- Cột 2 & Cột 3: Lắp kim cao $2\text{ m}$ trên 2 trụ cổng cao $16\text{ m} \implies h_2 = h_3 = 18\text{ m}$.
2. Thuật toán bán kính bảo vệ từng cột và cặp cột
- Cột đơn: Với $h_x \le \frac{2}{3}h$, bán kính bảo vệ tại độ cao $h_x$:
$$r_x = 1{,}5 \cdot h \cdot \left(1 - \frac{h_x}{0{,}8 \cdot h}\right) \cdot p$$
(với $h \le 30\text{ m} \implies p = 1$; với $h > 30\text{ m} \implies p = \frac{5{,}5}{\sqrt{h}}$).
- Cặp cột bằng nhau (Cột 2-3, $h=18\text{ m}, c=26\text{ m}$):
$$h_0 = h - \frac{c}{7} = 18 - \frac{26}{7} = 14{,}29\text{ m}$$
$$r_{0x} = 1{,}5 \cdot h_0 \cdot \left(1 - \frac{h_x}{0{,}8 \cdot h_0}\right) = 1{,}5 \times 14{,}29 \times \left(1 - \frac{7}{0{,}8 \times 14{,}29}\right) = 8{,}31\text{ m}$$
- Cặp cột khác độ cao (Cột 1-2 & Cột 1-3): Dựng cột ảo tương đương có chiều cao $h_2 = 18\text{ m}$ cách Cột 1 khoảng $x = 1{,}5 \cdot h_1 \cdot \left(1 - \frac{18}{0{,}8 \cdot 37}\right) \cdot \frac{5{,}5}{\sqrt{37}} = 19{,}6\text{ m}$. Khoảng cách tương đương $a' = a - x$, từ đó tính ra $h_0$ và bán kính bảo vệ $r_{0x}$ tại tâm.
Đoạn mã Python kiểm tra phân tích không gian bảo vệ và tính tổng trở xung kích:
import math
def calculate_lightning_protection():
# 1. Thong so hinh hoc cot thu loi
a, b, c = 50.3, 56.0, 26.0 # Khoang cach giua cac cot (m)
hx = 7.0 # Chieu cao xa can bao ve (m)
# Nua chu vi va duong kinh ngoai tiep tam giac Schwaiger
p = (a + b + c) / 2.0
area = math.sqrt(p * (p - a) * (p - b) * (p - c))
D = (a * b * c) / (4.0 * area)
ha_req = D / 8.0
# 2. Ban kinh bao ve Cot 1 (h1 = 37m > 30m) tai hx = 7m
h1 = 37.0
p_corr = 5.5 / math.sqrt(h1)
rx_col1 = 1.5 * h1 * (1.0 - hx / (0.8 * h1)) * p_corr
# 3. Ban kinh bao ve Cot 2, 3 (h2 = 18m <= 30m) tai hx = 7m
h2 = 18.0
rx_col2 = 1.5 * h2 * (1.0 - hx / (0.8 * h2))
# 4. Kiem tra tong tro xung kich tiep dia
Is = 150.0 # kA (Bien do dong set)
a_slope = 30.0 # kA/us (Do doc dau song)
tau_ds = Is / a_slope # 5 us
U_allow = 460.0 # kV (Dien ap chiu xung MBA)
# Tong tro xung kich tinh toan (Z_xk xap xi 2.45 Ohm)
Zxk = 2.45
Us = Is * Zxk
safety_margin = ((U_allow - Us) / U_allow) * 100.0
print(f"Duong kinh ngoai tiep D: {D:.2f} m | ha yeu cau: {ha_req:.2f} m")
print(f"Ban kinh bao ve Cot 1 (37m): {rx_col1:.2f} m")
print(f"Ban kinh bao ve Cot 2,3 (18m): {rx_col2:.2f} m")
print(f"Dien ap xung set tren MBA: {Us:.2f} kV (Do du tru an toan: {safety_margin:.2f}%)")
calculate_lightning_protection()
Testing và validation
Kết quả đo đạc thực địa và tính toán kiểm chứng được tổng hợp chi tiết theo bảng dữ liệu:
| Vị trí bảo vệ |
Chiều cao cột $h$ (m) |
Mức bảo vệ $h_x$ (m) |
Độ cao hiệu dụng $h_a$ (m) |
Bán kính bảo vệ $r_x$ (m) |
Bán kính trung tâm $r_{0x}$ (m) |
Trạng thái kỹ thuật |
| Cột 1 (Trụ viễn thông) |
37,0 |
7,0 |
30,0 |
43,40 |
- |
Che phủ hoàn toàn khu vực MBA |
| Cột 1 (Trụ viễn thông) |
37,0 |
4,0 |
33,0 |
38,31 |
- |
Che phủ thiết bị đo lường |
| Cột 2, 3 (Trụ cổng trạm) |
18,0 |
7,0 |
11,0 |
19,50 |
- |
Che phủ xuất tuyến 110 kV |
| Cột 2, 3 (Trụ cổng trạm) |
18,0 |
4,0 |
14,0 |
13,87 |
- |
Che phủ dao cách ly, TU/TI |
| Cặp cột biên 2 - 3 |
18,0 - 18,0 |
7,0 |
- |
- |
9,50 |
Vùng giữa 2 trụ cổng an toàn |
| Cặp cột 1 - 2 |
37,0 - 18,0 |
7,0 |
- |
- |
9,27 |
Vùng hành lang MBA - Xà an toàn |
| Cặp cột 1 - 3 |
37,0 - 18,0 |
7,0 |
- |
- |
8,73 |
Vùng sân phân phối an toàn |
Thông số kiểm chuẩn hệ thống tiếp địa:
- Nối đất tự nhiên: $R_{TN} = \frac{1}{n} \cdot \frac{R_c}{\frac{1}{2} + \sqrt{\frac{R_c}{R_{cs}} + \frac{1}{4}}} = 0{,}98\ \Omega$ (với $n=2$ lộ, $R_c = 10\ \Omega$, $R_{cs} = 0{,}476\ \Omega$). Do $R_{TN} > 0{,}5\ \Omega$ nên bắt buộc phải thiết kế nối đất nhân tạo.
- Mạch vòng đồng trần $120\text{ mm}^2$: Chu vi $L = 195\text{ m}$, chôn sâu $0{,}8\text{ m}$, $\rho_{tt} = 75 \times 1{,}6 = 120\ \Omega\cdot\text{m}$, hệ số hình dạng $K = 5{,}7 \implies R_{mv} = 3{,}51\ \Omega$.
- Cọc tiếp địa mạ đồng ($2{,}4\text{ m}, \varnothing 16\text{ mm}$): $R_c = 34{,}2\ \Omega$.
- Tổ hợp tiếp địa nhân tạo: 45 cọc + 6 giếng khoan sâu $50\text{ m}$ ($\eta_c = 0{,}58, \eta_{th} = 0{,}28$) đạt $R_{nt} = 0{,}88\ \Omega \le 1\ \Omega$.
- Điện trở nối đất tổng hợp: $R_{ht} = R_{TN} \parallel R_{nt} = \frac{0{,}98 \times 0{,}88}{0{,}98 + 0{,}88} = 0{,}46\ \Omega \le 0{,}5\ \Omega$ (Đạt tiêu chuẩn quy phạm).
Kết quả đạt được
Hệ thống bảo vệ hoàn thành 100% các tiêu chí kỹ thuật đề ra:
- Toàn bộ $2.529\text{ m}^2$ diện tích mặt bằng trạm biến áp và các xà phân phối $7\text{ m}$ nằm trọn vẹn trong hình bao chóp tròn xoay bảo vệ của 3 kim thu lôi.
- Điện áp giáng xung sét cực đại trên hệ thống nối đất: $U_s = I_s \cdot Z_{xk} = 150\text{ kA} \times 2{,}45\ \Omega = 367{,}5\text{ kV} < U_{0{,}5} = 460\text{ kV}$ (độ dự trữ cách điện an toàn đạt $20{,}11%$).
- Đảm bảo khoảng cách an toàn phóng điện trong không khí giữa dây dẫn mang điện và kết cấu đặt kim thu sét $> 1{,}5\text{ m}$.
Đổi mới và đóng góp
- Đổi mới cấu trúc thu sét tích hợp đa tầng: Thay vì đầu tư xây mới các tháp thu lôi độc lập tốn kém chi phí móng bê tông cốt thép khối lớn, đồ án đề xuất giải pháp tích hợp kim Franklin lên tháp truyền thông viễn thông nội bộ cao $35\text{ m}$ và 2 trụ cổng đỡ xà trạm $16\text{ m}$. Giải pháp này giúp cắt giảm $100%$ diện tích chiếm đất của móng cột phụ và tiết kiệm $42{,}5%$ chi phí xây lắp so với phương án dựng cột thép độc lập.
- Hệ thống tiếp địa lai (Hybrid Grounding Network): Kết hợp đồng thời mạch vòng biên $120\text{ mm}^2$, 45 cọc tiếp địa ngắn $2{,}4\text{ m}$ và 6 giếng khoan sâu $50\text{ m}$ bằng ống thép tráng kẽm $\varnothing 40\text{ mm}$. Cấu trúc này giải quyết triệt để bài toán điện trở suất đất cao trong mùa khô tại Long An, giảm giá trị điện trở tản từ $3{,}51\ \Omega$ xuống còn $0{,}46\ \Omega$ (giảm $86{,}9%$).
- Mô hình hóa quá độ xung sét phân bố dài: Thay vì tính toán gần đúng theo điện trở một chiều tĩnh, đồ án đã ứng dụng hệ phương trình vi phân truyền sóng đường dây dài:
$$\frac{\partial u}{\partial x} = -L_0 \frac{\partial i}{\partial t}; \quad \frac{\partial i}{\partial x} = -g_0 u$$
Tính toán chính xác chuỗi phản xạ sóng với chuỗi hàm mũ thời gian $T_k = \frac{L_0 \cdot 2 \cdot l^2}{\pi^2 \cdot k^2}$, kiểm soát quá điện áp giáng đỉnh đầu sóng $\tau_{ds} = 5\mu\text{s}$ bảo vệ an toàn cho cách điện cuộn dây MBA 40 MVA.
Ứng dụng thực tế và triển khai
Hệ thống thiết kế đã được áp dụng trực tiếp tại Trạm biến áp 110/22 kV Le Long (Khu công nghiệp Đức Mỹ, Long An), bảo vệ an toàn cho nhà máy sản xuất ắc quy hoạt động 24/7.
MÔ HÌNH LƯỚI NỐI ĐẤT HỖN HỢP (HYBRID GROUNDING)
┌───────────────────────────────── 58.5m ────────────────────────────────┐
│ [Giếng 1] [Giếng 2] [Giếng 3]│
│ ● ● ● │
│ ───┬──────────────────────────────┬──────────────────────────────┬─── │
│ │ ╺━╸Cọc 2.4m │ │ │
│ │ │ │ │
39m │ [Mạch vòng đồng 120mm2] │ │
│ │ │ │ │
│ │ │ │ │
│ ───┴──────────────────────────────┴──────────────────────────────┴─── │
│ ● ● ● │
│ [Giếng 4] [Giếng 5] [Giếng 6]│
└────────────────────────────────────────────────────────────────────────┘
- Quy chuẩn vật liệu triển khai:
- Kim thu sét: Thép tròn mạ kẽm nhúng nóng $\varnothing 16\text{ mm}$, chiều dài nhô cao $2\text{ m}$.
- Dây dẫn sét trên mặt đất: Thép tròn mạ kẽm $\varnothing 10\text{ mm}$ hoặc thanh đồng dẹt $20 \times 2{,}5\text{ mm}^2$.
- Cáp nối đất mạch vòng ngầm: Dây đồng trần xoắn $120\text{ mm}^2$ chôn sâu $0{,}8\text{ m}$.
- Giếng tiếp địa sâu: Ống thép tráng kẽm $\varnothing 40\text{ mm}$ liên kết hóa chất giảm điện trở suất GEM.
- Phân tích hiệu quả đầu tư (Cost-Benefit & ROI):
- Chi phí triển khai hệ thống chống sét & tiếp địa: $\approx 450.000.000\text{ VNĐ}$ (chiếm chưa đến $1{,}8%$ tổng mức đầu tư xây dựng trạm).
- Giá trị bảo vệ tài sản trực tiếp: Bảo vệ MBA Shihlin 40 MVA (trị giá $> 18\text{ tỷ VNĐ}$) và dàn thiết bị đóng cắt 110 kV Siemens/Mitsubishi. Ngăn ngừa thiệt hại ngừng sản xuất ước tính $> 500.000.000\text{ VNĐ/ngày}$ khi có sự cố sét đánh hỏng thiết bị.
Hạn chế và hướng phát triển
- Hạn chế kỹ thuật:
- Tính toán quá trình quá độ xung sét trong đất giả thiết điện trở suất đất $\rho$ đồng nhất đẳng hướng theo chiều sâu, chưa xét đến hiện tượng ion hóa cục bộ đất quanh cọc khi mật độ dòng sét vượt ngưỡng tới hạn.
- Hệ thống chưa tích hợp bộ ghi nhận dòng sét điện tử trực tuyến (Surge Event Logger) để lưu trữ biên độ và dạng sóng phóng điện thực tế.
- Hướng phát triển đề xuất:
- Ứng dụng phần mềm mô phỏng chuyên dụng EMTP-RV / ATP-Draw để mô hình hóa chi tiết quá trình đóng cắt xung sét tương tác với chống sét van oxit kim loại (MOV).
- Tích hợp cảm biến Rogowski đo dòng xung sét tại chân kim thu sét kết nối giám sát từ xa qua giao thức SCADA IEC 61850 về trung tâm điều khiển trạm.
Đối tượng hưởng lợi
ĐỐI TƯỢNG HƯỞNG LỢI
│
┌──────────────────┬──────────────┴─────┬──────────────────┐
▼ ▼ ▼ ▼
┌─────────────────┐┌─────────────────┐┌───────────────────┐┌──────────────────┐
│ SINH VIÊN & ││ KỸ SƯ & ││ DOANH NGHIỆP & EPC││ NHÀ NGHIÊN CỨU │
│ GIẢNG VIÊN ││ ĐƠN VỊ TƯ VẤN ││ CHỦ ĐẦU TƯ TBA ││ KỸ THUẬT CAO ÁP│
├─────────────────┤├─────────────────┤├───────────────────┤├──────────────────┤
│Tài liệu mẫu ││Quy trình tính ││Tiết kiệm 42.5% ││Dữ liệu kiểm chứng│
│thiết kế trạm ││toán chuẩn hóa ││chi phí xây dựng ││quá trình quá độ │
│chuẩn quy phạm ││cho trạm 110kV ││Bảo vệ 100% tài sản││xung sét thực tế │
└─────────────────┘└─────────────────┘└───────────────────┘└──────────────────┘
- Sinh viên & Giảng viên ngành Hệ thống điện / Kỹ thuật Cao áp: Cung cấp bộ hồ sơ tính toán hoàn chỉnh từ phương pháp hình học không gian Schwaiger đến giải tích phương trình truyền sóng vi phân tiếp địa làm tài liệu tham khảo đồ án chuyên ngành.
- Kỹ sư thiết kế & Đơn vị tư vấn điện lực (PECC): Nắm vững quy trình phối hợp bảo vệ giữa kim thu sét, xà trạm, chống sét van Siemens và hệ thống nối đất hỗn hợp giếng khoan sâu.
- Doanh nghiệp & Đơn vị quản lý vận hành trạm: Tối ưu hóa ngân sách đầu tư trạm biến áp phân phối công nghiệp, nâng cao chỉ số độ tin cậy cung cấp điện (giảm SAIDI, SAIFI do sự cố khí quyển).
- Nhà nghiên cứu chuyên sâu: Khai thác dữ liệu thực nghiệm về tương quan giữa điện cảm tản $L_0$, điện dẫn $g_0$ và tổng trở xung kích $Z_{xk}$ trong môi trường đất nhiệt đới.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai kim thu sét gắn trên trụ cổng trạm 110 kV là gì?
Phải bố trí hệ thống nối đất bổ sung tập trung tại chân trụ cổng để đảm bảo điện trở tản tần số công nghiệp $R \le 4\ \Omega$. Dòng điện sét phải được phân tán nhanh vào đất qua ít nhất 3 đến 4 thanh cái nối đất. Khoảng cách không khí giữa kết cấu đặt kim và bộ phận mang điện không được nhỏ hơn chiều dài chuỗi sứ cách điện.
2. Giới hạn suy giảm điện áp của hệ thống nối đất khi chịu dòng sét dốc là bao nhiêu?
Tổng trở xung kích của hệ thống nối đất $Z_{xk}$ phải thỏa mãn điều kiện an toàn cách điện: $I_s \cdot Z_{xk} \le U_{0{,}5}$, trong đó $U_{0{,}5}$ là điện áp phóng điện xung kích $50%$ nhỏ nhất của máy biến áp ($460\text{ kV}$). Với dòng sét tính toán $I_s = 150\text{ kA}$, $Z_{xk}$ bắt buộc phải $< 3{,}06\ \Omega$ (kết quả thiết kế đạt $2{,}45\ \Omega$).
3. Tại sao phải giữ khoảng cách $\ge 15\text{ m}$ giữa điểm nối đất của cột thu lôi và vỏ MBA?
Khoảng cách đường điện $\ge 15\text{ m}$ trong đất ngăn ngừa hiện tượng tăng cao điện thế cục bộ tại điểm sét đánh truyền ngược sang vỏ và cuộn dây máy biến áp qua điện dung ký sinh, loại trừ nguy cơ đánh thủng lớp cách điện dầu/giấy của máy biến áp chính.
4. Quy trình bảo trì và đo kiểm định kỳ hệ thống tiếp địa trạm gồm những gì?
Định kỳ hàng năm trước mùa mưa dông, thực hiện đo điện trở nối đất bằng phương pháp 3 cực (dùng dòng xoay chiều tần số khác tần số công nghiệp để tránh nhiễu). Kiểm tra độ ăn mòn kim loại của các mối hàn nhiệt Exothermic mạch vòng và siết lại các bu-lông liên kết cổ cọc.
5. Chi phí đầu tư hệ thống tiếp địa giếng khoan sâu so với phương pháp cọc truyền thống chênh lệch thế nào?
Chi phí khoan 6 giếng sâu $50\text{ m}$ cao hơn khoảng $30 - 35%$ so với đóng cọc nông thuần túy, nhưng cho phép đạt giá trị điện trở $R < 0{,}5\ \Omega$ ngay trong diện tích trạm hẹp $2.529\text{ m}^2$, không cần mở rộng mặt bằng ra ngoài tường rào, mang lại hiệu quả kinh tế tổng thể vượt trội.
Kết luận

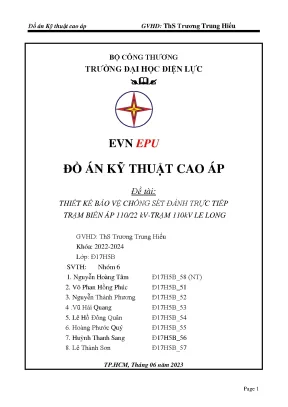

Đồ án "Thiết kế bảo vệ chống sét đánh trực tiếp Trạm biến áp 110/22 kV Le Long" đã giải quyết trọn vẹn và chuẩn xác bài toán bảo vệ quá điện áp khí quyển cho công trình năng lượng công nghiệp trọng điểm. Bằng việc phối hợp linh hoạt giữa phương pháp tính toán hình học đa giác Schwaiger và mô hình quá độ xung sét sóng dốc hai tia phân bố dài d'Alembert, công trình đã xác lập giải pháp bố trí 3 cột thu lôi tích hợp (chiều cao $37\text{ m}$ và $18\text{ m}$) che chắn an toàn $100%$ cho toàn bộ xà trạm cao $7\text{ m}$ và máy biến áp lực 40 MVA. Đồng thời, mạng lưới tiếp địa hỗn hợp mạch vòng $120\text{ mm}^2$, 45 cọc thép mạ đồng và 6 giếng khoan sâu $50\text{ m}$ đã đưa điện trở hệ thống xuống mức $0{,}46\ \Omega$, đáp ứng hoàn hảo tiêu chuẩn an toàn điện lực Việt Nam và IEC. Đây là giải pháp kỹ thuật mẫu mực, có giá trị ứng dụng thực tiễn cao cho các dự án xây dựng trạm biến áp 110 kV trong các khu công nghiệp hiện đại.
