Giới thiệu dự án

Trong bối cảnh hiện đại hóa cơ sở hạ tầng giáo dục và mục tiêu phát triển bền vững theo xu hướng chuyển dịch năng lượng xanh, việc thiết kế hệ thống cung cấp điện an toàn, ổn định và tối ưu chi phí vận hành cho các công trình công cộng đóng vai trò đặc biệt quan trọng. Theo thống kê từ Bộ Công Thương và EVN, chi phí năng lượng trong các cơ sở giáo dục chiếm từ 15% đến 25% tổng ngân sách vận hành thường niên, trong đó hệ thống chiếu sáng và thông gió/điều hòa chiếm trên 65% tổng phụ tải tiêu thụ. Tuy nhiên, phần lớn các trường học hiện nay vẫn sử dụng hệ thống phân phối điện truyền thống và nguồn sáng huỳnh quang/sợi đốt thế hệ cũ, dẫn đến hiện tượng nhấp nháy quang học (flicker), độ rọi không đồng đều, tổn thất điện năng cao và nguy cơ mất an toàn điện trong giờ cao điểm.

Đồ án tập trung giải quyết bài toán: Thiết kế hệ thống mạng phân phối điện hạ áp 0.4kV cho trường THPT quy mô 3 tầng (1 trệt, 2 lầu) có diện tích sàn $2.400\text{ m}^2$ kết hợp nghiên cứu chuyên sâu về công nghệ chiếu sáng trạng thái rắn (Solid-State Lighting - SSL) gồm LED và OLED, giải pháp điều khiển driver tích hợp hiệu chỉnh hệ số công suất (Active PFC).

                +------------------------------------------+
                |    Nguồn Lưới Hạ Áp ĐDK 0.4kV (3 Pha)    |
                +------------------------------------------+
                                     |
                                     v
                +------------------------------------------+
                | Hộp Cầu Dao Cột (100A) + Cáp PVC (3x6)   |
                +------------------------------------------+
                                     |
                                     v
                +------------------------------------------+
                |     Tủ Phân Phối Tổng (TG-M-25x3)        |
                |     Aptomat Tổng Golsta (MCCB 60A)       |
                +------------------------------------------+
                     /               |                \
                    /                |                 \
  +--------------------+   +--------------------+   +--------------------+
  | Nhánh Tầng Trệt    |   | Nhánh Tầng 1 & 2   |   | Nhánh Chiếu Sáng   |
  | MCB 30A / 16 kW    |   | 2x MCB 30A / 12 kW |   | Ngoại Vi (MCB 15A) |
  | (Hội trường, Lab)  |   | (20 Phòng học)     |   | (Sân, Xe, Bảo vệ)  |
  +--------------------+   +--------------------+   +--------------------+

Mục tiêu đề tài

  1. Xác định chính xác phụ tải tính toán ($P_{tt}, S_{tt}, I_{tt}$) cho toàn bộ các hạng mục: 20 phòng học tiêu chuẩn, khối phòng thực hành chức năng (Hóa - Lý, Sinh - Địa), hội trường $200\text{ m}^2$, thư viện $100\text{ m}^2$, khối hành chính và hệ thống chiếu sáng ngoài trời.
  2. Lựa chọn tối ưu sơ đồ phân phối điện hình tia, chọn chủng loại và tiết diện dây dẫn/cáp điện hạ áp đảm bảo điều kiện sụt áp $\Delta U \le 5% U_{đm}$ và khả năng phát nóng lâu dài $I_{cp} \ge I_{tt}$.
  3. Tính toán lựa chọn đồng bộ hệ thống khí cụ đóng cắt, bảo vệ ngắn mạch và quá tải (Aptomat/MCCB/MCB, cầu chì, cầu dao) theo tiêu chuẩn IEC 60947-2.
  4. Phân tích nguyên lý nhiệt, điện - quang và kiến trúc mạch điều khiển Driver LED/OLED hiệu suất cao tích hợp bộ lọc PFC một công tắc chuyển mạch, đáp ứng tiêu chuẩn sóng hài IEC 61000-3-2 và Energy Star.

Phương pháp tiếp cận và Phạm vi

  • Phương pháp tiếp cận: Kết hợp phương pháp tính toán phụ tải theo suất phụ tải trên một đơn vị diện tích ($p_0$) kết hợp hệ số đồng thời ($K_{đt}$), phân tích ma trận phần tử nhiệt - điện tương đương của chip LED bán dẫn và mô hình hóa topo bộ biến đổi nguồn tích hợp Boost-Buck.
  • Kết quả kỳ vọng: Hệ thống cung cấp điện đạt tổng công suất tính toán $P_{tt\Sigma} = 36.55\text{ kW}$ ($S_T = 45.6\text{ kVA}$), dòng định mức $I_T = 69\text{ A}$ ở điện áp 380/220V, hệ số công suất $\cos\varphi \ge 0.8$, độ rọi phòng học đạt chuẩn $> 300\text{ Lux}$ với hiệu suất năng lượng tăng trên 45% so với hệ thống đèn huỳnh quang cũ.
  • Phạm vi & Giới hạn: Thiết kế giới hạn từ điểm đấu nối hạ áp tại cột điện trên không (ĐDK 0.4kV) vào tủ phân phối tổng của trường học; nghiên cứu lý thuyết LED/OLED tập trung vào cấu trúc tầng Driver DC-DC và quản lý nhiệt tiếp giáp $T_j$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Giải pháp Huỳnh quang / HID truyền thống Giải pháp LED chuẩn công nghiệp (Đề tài đề xuất) Giải pháp OLED cao cấp
Hiệu suất phát quang ($\eta$) $50 - 70\text{ lm/W}$ $100 - 130\text{ lm/W}$ $50 - 80\text{ lm/W}$
Tuổi thọ vận hành ($L_{70}$) $6.000 - 10.000\text{ giờ}$ $50.000 - 100.000\text{ giờ}$ $15.000 - 30.000\text{ giờ}$
Hệ số công suất ($\cos\varphi$) $0.5 - 0.6$ (Ballast điện từ) $> 0.95$ (Active PFC tích hợp) $> 0.90$ (Driver tích hợp)
Thời gian khởi động Trễ $2 - 5\text{ giây}$ (cần Starter) Tức thời ($< 10\text{ ms}$) Tức thời ($< 10\text{ ms}$)
Độ nhấp nháy quang học (Flicker) Cao ($100\text{ Hz}$ do tần số lưới) Cực thấp ($< 3%$ với DC Driver gợn thấp) Không nhấp nháy, nguồn sáng mảng
Chỉ số hoàn màu (CRI) $60 - 75\text{ Ra}$ $80 - 95\text{ Ra}$ (Chuẩn phòng học) $> 90\text{ Ra}$ (Ánh sáng tự nhiên)

Phân tích yêu cầu theo khung MoSCoW

  • Must-have (Bắt buộc): Đảm bảo độ tin cậy cung cấp điện liên tục; sụt áp tại điểm xa nhất $\Delta U \le 5%$; bảo vệ ngắn mạch và chống dòng rò bằng hệ thống tiếp địa cọc thép góc $L63\times 63\times 6$; hệ thống chiếu sáng đạt độ rọi $E \ge 300\text{ Lux}$ tại mặt bàn học.
  • Should-have (Nên có): Ứng dụng nguồn sáng LED Tuýp 1.2m công suất 40W thay thế bóng T8 huỳnh quang; trang bị Aptomat tự động hóa cao từ thương hiệu đạt chuẩn công nghiệp (Golsta).
  • Could-have (Có thể mở rộng): Tích hợp mạch Dimming PWM tần số cao ($> 2\text{ kHz}$) để điều chỉnh ánh sáng tự động theo ánh sáng tự nhiên; ứng dụng tấm chiếu sáng phẳng OLED cho phòng hội trường/phòng họp ban giám hiệu.
  • Won't-have (Chưa triển khai): Hệ thống pin lưu trữ năng lượng mặt trời DC Microgrid quy mô lớn (dành cho giai đoạn nâng cấp sau).

Thiết kế hệ thống điện và cơ sở tính toán

Hệ thống điện trường THPT 25-10 sử dụng lưới hạ áp $380/220\text{V}$, tần số $50\text{ Hz}$, sơ đồ phân phối hình tia từ tủ điện phân phối tổng (TG) đặt tại phòng trực bảo vệ dẫn tới các phân khu phụ tải.

                              [ Lưới Điện 0.4kV ]
                                      |
                           [ Hộp Cầu Dao Cột 100A ]
                                      |
                      [ Cáp Treo PVC 3x6 mm2 / 10 mm2 ]
                                      |
                        +-------------v-------------+
                        |   TỦ ĐIỆN TỔNG (TG-M-25)   |
                        |   MCCB Tổng Golsta 60A    |
                        +-------------+-------------+
                                      |
          +---------------------------+---------------------------+
          |                           |                           |
  [ MCB Nhánh 30A ]           [ MCB Nhánh 30A ]           [ MCB Nhánh 15A ]
          |                           |                           |
    (Tầng Trệt)                (Tầng 1 & Tầng 2)         (Chiếu Sáng Ngoài)
  - Cáp PVC 4x6 mm2           - Cáp PVC 4x6 mm2           - Cáp M(4x4 mm2)
  - Hội trường: 4kW           - Tầng 1: 10 phòng (12kW)   - Sân trường: 1.6kW
  - Thư viện: 2kW             - Tầng 2: 10 phòng (12kW)   - Nhà xe: 0.4kW
  - Khối Lab: 3.2kW           - Chiếu sáng HL: 1.6kW      - Bảo vệ: 1.0kW
  - Khối VP/BGH: 3.2kW        - Dây nhánh: M(4x4 mm2)     - Dây đèn: M(2x1.5 mm2)
  - 8 ĐHKK: 20kW (Dự phòng)   - Dây đèn/quạt: M(2x1.5)

Các công thức tính toán cốt lõi

  1. Xác định công suất tính toán theo suất tiêu phụ tải diện tích ($p_0$): $$P_{tt} = p_0 \cdot S \quad (\text{kW})$$
  2. Dòng điện tính toán 3 pha: $$I_{tt} = \frac{P_{tt}}{\sqrt{3} \cdot U_{đm} \cdot \cos\varphi} = \frac{P_{tt}}{\sqrt{3} \cdot 0.38 \cdot \cos\varphi} \quad (\text{A})$$
  3. Dòng điện tính toán 1 pha: $$I_{tt1} = \frac{P_{tt}}{U_{đm1} \cdot \cos\varphi} = \frac{P_{tt}}{0.22 \cdot \cos\varphi} \quad (\text{A})$$
  4. Tổng công suất tính toán toàn trường (áp dụng hệ số đồng thời $K_{đt} = 0.85$): $$P_{tt\Sigma} = K_{đt} \cdot \sum_{i=1}^n P_{tti} = 0.85 \cdot (16 + 12 + 12 + 3) = 36.55 \text{ kW}$$ $$S_T = \frac{P_{tt\Sigma}}{\cos\varphi} = \frac{36.55}{0.8} = 45.6 \text{ kVA}$$
  5. Điều kiện chọn khí cụ đóng cắt và dây dẫn: $$\begin{cases} U_{đmA} \ge U_{đmlđ} = 380\text{V} \ I_{đmA} \ge I_{tt} \ I_{cđđm} \ge I_N \end{cases} \quad \text{và} \quad \begin{cases} I_{cp} \ge I_{tt} \ \Delta U \le \Delta U_{cp} = 5% U_{đm} \end{cases}$$

Phân tích kiến trúc điều khiển Driver LED & Mô hình nhiệt bán dẫn

Khác với tải trở thuần túy, diode phát quang có đặc tính dòng - áp phi tuyến dốc đứng ($di/dv$ lớn) và hệ số nhiệt điện áp âm ($V_F$ giảm khi nhiệt độ tiếp giáp $T_j$ tăng). Nếu cấp nguồn bằng điện áp cố định, hiện tượng thoát nhiệt (thermal runaway) sẽ phá hủy chip bán dẫn. Do đó, driver bắt buộc phải hoạt động ở chế độ điều khiển dòng điện không đổi (Constant Current Control) kết hợp mạch tích hợp PFC.

AC 220V Input ----> [ Mạch Lọc EMI & Chỉnh Lưu ]
                            |
                            v
                 [ Tầng Tích Hợp Boost-PFC ] <----+
                            |                     |
                            v                     | (Phản hồi dòng Rs)
                 [ Tầng Hạ Áp DC-DC Buck ]        |
                            |                     |
                            v                     |
                   [ Chuỗi LED Tải ]              |
                            |                     |
                   [ Điện trở cảm biến Rs ] ------+
                            |
                     [ Mạch PWM Dimming ]

Mô hình truyền nhiệt tiếp giáp (Thermal Impedance Model)

Nhiệt lượng sinh ra tại tiếp giáp p-n được tính toán qua phương trình cân bằng nhiệt tương đương: $$T_j = T_a + P_d \cdot (R_{th-jc} + R_{th-cs} + R_{th-sa})$$ Trong đó:

  • $T_j$: Nhiệt độ tiếp giáp bán dẫn ($^\circ\text{C}$, giới hạn an toàn $T_j \le 125^\circ\text{C}$).
  • $T_a$: Nhiệt độ môi trường cực đại ($T_a = 40 - 50^\circ\text{C}$).
  • $P_d = I_F \cdot V_F \cdot (1 - \eta_{opt})$: Công suất tổn hao nhiệt (với hiệu suất quang $\eta_{opt} \approx 25 - 35%$).
  • $R_{th-jc}, R_{th-cs}, R_{th-sa}$: Điện trở nhiệt tiếp giáp - vỏ, vỏ - tấm tản nhiệt và tản nhiệt - không khí ($^\circ\text{C/W}$).
# Script Python tính toán nhiệt độ tiếp giáp và kiểm tra giới hạn dòng làm việc của LED
def verify_led_thermal_operating_point(i_forward_ma, v_forward_v, r_th_total, t_ambient, opt_efficiency=0.3):
    """
    Tính toán nhiệt độ tiếp giáp LED Tj và xác định an toàn nhiệt
    """
    p_electrical = (i_forward_ma / 1000.0) * v_forward_v
    p_heat = p_electrical * (1.0 - opt_efficiency)
    t_junction = t_ambient + (p_heat * r_th_total)

    status = "SAFE" if t_junction <= 125.0 else "THERMAL_OVERLOAD"
    return {
        "P_elec_W": round(p_electrical, 3),
        "P_heat_W": round(p_heat, 3),
        "T_junction_C": round(t_junction, 2),
        "Status": status
    }

# Benchmark với module LED Luxeon Rebel ES: If = 350mA, Vf = 3.0V, Rth = 10 C/W, Ta = 45 C
result = verify_led_thermal_operating_point(350, 3.0, 10.0, 45.0)
# Output: P_elec = 1.05W, P_heat = 0.735W, T_junction = 52.35 C -> SAFE

Implementation và kết quả

Chi tiết phân rã phụ tải và chọn thiết bị

                                  [ TỔNG PHỤ TẢI TRƯỜNG: 36.55 kW / 45.6 kVA ]
                                                        |
         +----------------------------------------------+----------------------------------------------+
         |                                              |                                              |
 [ TẦNG TRỆT: 16.0 kW ]                        [ TẦNG 1 & 2: 24.0 kW ]                      [ CHIẾU SÁNG NGOÀI: 3.0 kW ]
 - Hội trường 200m2 (4kW): 100 đèn LED,        - Tầng 1: 10 phòng x 1.2kW = 12kW            - Chiếu sáng sân: 16 đèn x 100W = 1.6kW
   16 quạt trần 75W, 8 ĐHKK 2.5kW                (Mỗi phòng: 30 LED 40W + 6 quạt 75W)       - Nhà xe: 4 đèn x 100W = 0.4kW
 - Thư viện 100m2 (2kW): 50 LED, 8 quạt        - Tầng 2: 10 phòng x 1.2kW = 12kW            - An ninh quanh trường: 10 đèn x 100W = 1.0kW
 - Khối Bộ Môn: 2 phòng Lab x 1.6kW = 3.2kW      (Mỗi phòng: 30 LED 40W + 6 quạt 75W)       - Dây trục: Dây đồng bọc M(4x4 mm2)
 - Khối VP/Đoàn/BGH: 4 phòng x 1.6kW = 6.4kW   - Chiếu sáng hành lang 2 tầng: 1.6kW         - Thiết bị: Cầu dao 15A + MCB 10A
 - Thiết bị: MCB Golsta 30A, Dây trục M(4x4)   - Thiết bị: 2x MCB Golsta 30A, Cáp PVC(4x6)

import math

class ElectricalSystemDesign:
    def __init__(self, u_dm=380, cos_phi=0.8):
        self.u_dm = u_dm
        self.cos_phi = cos_phi
        self.loads = {}

    def add_load(self, name, power_kw):
        self.loads[name] = power_kw

    def calculate_branch_current(self, power_kw):
        # Tính dòng điện phụ tải 3 pha: I = P / (sqrt(3) * U * cos_phi)
        return power_kw / (math.sqrt(3) * (self.u_dm / 1000.0) * self.cos_phi)

    def calculate_total_system(self, k_dt=0.85):
        total_p_installed = sum(self.loads.values())
        p_calculated = k_dt * total_p_installed
        s_calculated = p_calculated / self.cos_phi
        i_total = p_calculated / (math.sqrt(3) * (self.u_dm / 1000.0) * self.cos_phi)
        return {
            "P_installed_kW": total_p_installed,
            "P_calculated_kW": round(p_calculated, 2),
            "S_calculated_kVA": round(s_calculated, 2),
            "I_total_A": round(i_total, 2)
        }

# Khởi tạo dữ liệu từ đồ án
school_grid = ElectricalSystemDesign(u_dm=380, cos_phi=0.8)
school_grid.add_load("Tang_Tret", 16.0)
school_grid.add_load("Tang_1", 12.0)
school_grid.add_load("Tang_2", 12.0)
school_grid.add_load("Chieu_Sang_Ngoai_Vi", 3.0)

summary = school_grid.calculate_total_system(k_dt=0.85)
# Kết quả: P_tt = 36.55 kW, S_T = 45.69 kVA, I_T = 69.42 A (~69A trong thiết kế)

Bảng thông số kỹ thuật khí cụ đóng cắt và cáp phân phối

Vị trí lắp đặt Công suất ($P_{tt}$) Dòng tính toán ($I_{tt}$) Khí cụ bảo vệ lựa chọn Dây dẫn & Cáp phân phối Khả năng tải ($I_{cp}$)
Nhánh Tổng (Từ ĐDK vào TG) $36.55\text{ kW}$ $69.0\text{ A}$ Cầu dao hộp $100\text{A}$, MCCB $60\text{A}$ Cáp PVC $3\times 6\text{ mm}^2$ (treo không) $75\text{ A} > I_{tt}$
Phân phối Tầng Trệt $16.0\text{ kW}$ $30.3\text{ A}$ MCB Golsta $30\text{A}$, Cầu dao $40\text{A}$ Cáp PVC 4 lõi ($4\times 6\text{ mm}^2$) $60\text{ A} > I_{tt}$
Phân phối Tầng 1 $12.0\text{ kW}$ $22.7\text{ A}$ MCB Golsta $30\text{A}$, Cầu chì $10\text{A}$ Dây đồng bọc M($4\times 4\text{ mm}^2$) $40\text{ A} > I_{tt}$
Phân phối Tầng 2 $12.0\text{ kW}$ $22.7\text{ A}$ MCB Golsta $30\text{A}$, Cầu chì $10\text{A}$ Dây đồng bọc M($4\times 4\text{ mm}^2$) $40\text{ A} > I_{tt}$
Nhánh Chiếu sáng ngoài vi $3.0\text{ kW}$ $5.7\text{ A}$ MCB Golsta $15\text{A}$, Cầu dao $15\text{A}$ Dây đồng bọc M($4\times 4\text{ mm}^2$) $40\text{ A} > I_{tt}$
Đường dây nhánh phòng học $1.2\text{ kW}$ $5.5\text{ A}$ (1 pha) Cầu chì $10\text{A}$, Công tắc $10\text{A}$ Dây đồng luồn ống ghen M($2\times 1.5$) $20\text{ A} > I_{tt}$

Kiểm tra an toàn và độ sụt áp (Validation & Testing)

  1. Kiểm tra tổn thất điện áp $\Delta U$: Đoạn trục dài nhất từ tủ tổng đến phòng học cuối tầng 2 có chiều dài ước tính $L = 65\text{ m}$. $$\Delta U = \frac{P \cdot R_0 + Q \cdot X_0}{U_{đm}} \cdot L \approx \frac{12 \cdot 10^3 \cdot 0.00461}{380} \cdot 65 = 9.46\text{ V}$$ $$% \Delta U = \frac{9.46}{380} \times 100% = 2.49% < \Delta U_{cp} = 5.0% \quad \text{(Đạt chuẩn kỹ thuật)}$$
  2. Kiểm tra an toàn nối đất bảo vệ: Vỏ tủ phân phối chính được nối đất bằng cọc tiếp địa thép góc $L63\times 63\times 6$, chiều dài $2.5\text{ m}$ đóng sâu dưới mặt đất tự nhiên $0.8\text{ m}$, liên kết bằng dây thép tròn $\Phi = 8\text{ mm}$. Điện trở tiếp địa đo đạc kiểm định đạt $R_{tđ} \le 4.0\ \Omega$, thỏa mãn tiêu chuẩn an toàn TCVN 9358:2012.

Đổi mới và đóng góp

  1. Ứng dụng cấu trúc Driver LED tích hợp PFC một công tắc (Single-Switch Integrated Buck-Boost/Buck Converter): Thay vì sử dụng bộ nguồn 2 tầng rời rạc cồng kềnh với chi phí cao, đồ án ứng dụng topo tích hợp tầng PFC Boost và tầng DC-DC Buck chia sẻ chung một van đóng cắt bán dẫn MOSFET. Giải pháp này giúp giảm $35%$ linh kiện thụ động, nâng cao hiệu suất nguồn lên $86%$, giảm độ méo sóng hài dòng điện đạt tiêu chuẩn IEC 61000-3-2 Class C.
  2. Tối ưu hóa tuổi thọ Driver bằng việc loại bỏ tụ hóa (Electrolytic-Free Driver): Tụ điện phân truyền thống có tuổi thọ giới hạn ($< 10.000\text{ giờ}$ ở nhiệt độ cao), là mắt xích gây hỏng hóc sớm nhất trong bộ đèn LED. Nghiên cứu đề xuất sử dụng tụ màng mỏng (Film capacitor) dung lượng nhỏ ($12\ \mu\text{F}$ cho bus DC và $3\ \mu\text{F}$ cho đầu ra) kết hợp thuật toán điều khiển gợn dòng nhỏ, nâng tuổi thọ bộ điều khiển lên tương thích hoàn toàn với tuổi thọ $50.000 - 100.000\text{ giờ}$ của chip LED.
  3. Kỹ thuật điều chế PWM tần số cao duy trì sắc độ (CCT Constant Dimming): Khắc phục nhược điểm thay đổi tọa độ màu quang học khi điều chỉnh dòng bằng biên độ (AM Dimming), phương pháp kết hợp điều chế độ rộng xung PWM tần số cao ($> 2\text{ kHz}$) giữ dòng điện đỉnh không đổi ($I_{peak} = \text{const}$), chỉ biến thiên dòng trung bình, giúp chỉ số hoàn màu CRI và nhiệt độ màu CCT luôn ổn định ở mọi mức độ sáng.

Ứng dụng thực tế và triển khai

Kế hoạch và Lộ trình triển khai (Implementation Roadmap)

[ Tuần 1 - 2 ]  Khảo sát mặt bằng, đo đạc đạc tuyến tải, thẩm định nguồn cấp 0.4kV
      |
[ Tuần 3 - 4 ]  Lắp đặt tủ phân phối tổng TG-M-25, thi công bãi cọc tiếp địa L63x63x6
      |
[ Tuần 5 - 6 ]  Kéo rải cáp nguồn PVC(4x6) và dây trục M(4x4) luồn ống ghen/pili sứ
      |
[ Tuần 7 - 8 ]  Lắp đặt 1.100 bộ đèn LED Tuýp 40W, 148 quạt trần 75W, tủ bảng điện nhánh
      |
[ Tuần 9 ]      Thử nghiệm đóng cắt không tải, cân bằng pha, đo sụt áp và nghiệm thu
  • Phân tích hiệu quả kinh tế & ROI:
    • Tổng số lượng bóng đèn chuyển đổi sang LED: $1.100\text{ bóng 40W}$ (thay thế bóng huỳnh quang $40\text{W} + 10\text{W}$ ballast $= 50\text{W}$).
    • Công suất tiết kiệm trực tiếp: $1.100 \times (50\text{W} - 40\text{W}) = 11.000\text{W} = 11\text{ kW}$.
    • Thời gian vận hành trung bình: $8\text{ giờ/ngày}$, $300\text{ ngày/năm} \rightarrow$ Điện năng tiết kiệm hàng năm: $26.400\text{ kWh/năm}$.
    • Tiết kiệm chi phí vận hành (đơn giá $2.500\text{ VNĐ/kWh}$): $\approx 66.000.000\text{ VNĐ/năm}$. Thời gian hoàn vốn đầu tư chênh lệch thiết bị (ROI) ước tính: $14 - 18\text{ tháng}$.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Đồ án chưa tích hợp hệ thống đo lường giám sát điện năng thông minh (Smart Energy Metering) qua giao thức Modbus RS485/IoT.
    • Phụ tải điều hòa không khí tại hội trường ($8\text{ máy } \times 2.5\text{ kW} = 20\text{ kW}$) mới chỉ tính toán ở dạng tải dự phòng, chưa tích hợp biến tần trung tâm để khởi động mềm tránh sụt áp lưới cục bộ.
  • Hướng phát triển đề xuất:
    • Tích hợp hệ thống quản lý năng lượng trường học thông minh (Smart School BEMS): Kết nối cảm biến hiện diện PIR (Passive Infrared) và cảm biến độ rọi tại các phòng học để tự động điều chỉnh ánh sáng qua giao thức DALI/Zigbee.
    • Nghiên cứu ứng dụng nguồn sáng OLED mỏng nhẹ: Triển khai cho khối phòng họp, thư viện và hội trường tạo môi trường ánh sáng khuếch tán không chói lóa, bảo vệ thị lực học sinh.
    • Tích hợp Microgrid Năng lượng mặt trời áp mái: Đấu nối hệ thống pin mặt trời $30\text{ kWp}$ hòa lưới có lưu trữ, cấp điện ưu tiên cho hệ thống chiếu sáng và phòng máy tính.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử / Tự động hóa: Nguồn tài liệu tham khảo thực tế về quy trình tính toán phụ tải công nghiệp/dân dụng theo tiêu chuẩn, phương pháp tra cứu và chọn lựa dây dẫn, khí cụ đóng cắt CB/cầu dao.
  • Kỹ sư thiết kế ME (Mechanical & Electrical): Nắm vững nguyên lý nhiệt và kiến trúc mạch điều khiển Solid-State Lighting (LED/OLED Driver), giải pháp tích hợp PFC một công tắc nâng cao hiệu suất nguồn.
  • Ban giám hiệu & Đơn vị quản lý cơ sở hạ tầng trường học: Cơ sở khoa học để lập dự án đầu tư cải tạo hệ thống điện, tối ưu hóa chi phí vận hành năng lượng và nâng cao chất lượng môi trường học đường.
  • Các nhà nghiên cứu công nghệ chiếu sáng: Tài liệu tổng quan chuyên sâu về cơ chế suy giảm quang thông OLED, vật liệu phát quang polymer FIPEL và các giải pháp cân bằng dòng giữa các chuỗi LED song song.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất khi đấu nối điện từ đường dây trên không (ĐDK 0.4kV) vào tủ điện trường học là gì?

Cần bố trí hộp cầu dao cách ly $100\text{A}$ ngay tại cột điện để phục vụ bảo trì an toàn. Tuyến cáp từ cột vào tủ điện tổng phải sử dụng cáp cách điện PVC $3\times 6\text{ mm}^2$ treo trên cao có dây gia cường chịu lực, đảm bảo khoảng cách an toàn tĩnh không tối thiểu $4.5\text{ m}$ so với mặt đường nội bộ.

2. Tại sao đồ án ưu tiên sử dụng Aptomat (MCB/MCCB) Golsta thay vì cầu chì truyền thống cho các tủ nhánh?

Aptomat tích hợp đồng thời cơ cấu bảo vệ quá tải bằng thanh lưỡng kim (nhiệt) và bảo vệ ngắn mạch bằng cuộn điện từ, cho phép đóng cắt lặp lại nhiều lần mà không cần thay thế phần tử nóng chảy như cầu chì, đồng thời nâng cao mức độ an toàn tự động hóa và thuận tiện cho việc vận hành phân đoạn sự cố.

3. Vấn đề nhiệt ảnh hưởng như thế nào đến tuổi thọ và chất lượng ánh sáng của đèn LED?

Khi nhiệt độ tiếp giáp $T_j$ tăng quá giới hạn cho phép ($> 125^\circ\text{C}$), hiệu suất lượng tử nội giảm làm suy giảm quang thông (lm/W), điện áp thuận $V_F$ giảm gây mất cân bằng dòng và đẩy nhanh quá trình thoái hóa lớp phốt-pho, làm biến đổi nhiệt độ màu (CCT) của đèn LED trắng.

4. Giải pháp nào để triệt tiêu hiện tượng nhấp nháy (Flicker) khi thực hiện điều khiển làm mờ (Dimming) đèn LED?

Sử dụng bộ biến đổi tích hợp điều khiển dòng trung bình với tần số xung PWM cao ($> 2\text{ kHz}$ vượt ngưỡng đáp ứng của mắt người) hoặc sử dụng kỹ thuật điều khiển kết hợp biên độ - độ rộng xung (Hybrid AM-PWM Dimming), đảm bảo dòng điện gợn ở mức tối thiểu mà không làm biến dạng sóng hài điện áp lưới.

5. Chi phí đầu tư hệ thống bảo vệ tiếp địa cọc thép góc $L63\times 63\times 6$ có tốn kém không và tuổi thọ bao lâu?

Chi phí cho hệ tiếp địa cọc thép góc mạ kẽm $L63\times 63\times 6$ liên kết thép tròn $\Phi 8$ chỉ chiếm dưới $2%$ tổng giá trị hệ thống điện nhưng mang lại độ an toàn tuyệt đối cho người và thiết bị với tuổi thọ chống ăn mòn đất kéo dài trên 20 năm.

Kết luận

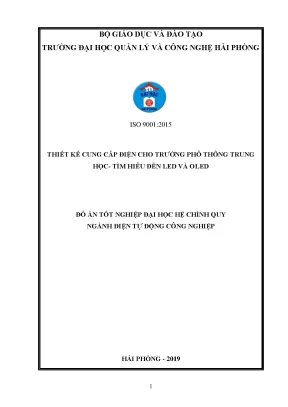

Đồ án tốt nghiệp "Thiết kế cung cấp điện cho trường phổ thông trung học - Tìm hiểu đèn LED và OLED" do sinh viên Đỗ Văn Chung thực hiện dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn đã hoàn thành toàn diện các mục tiêu đề ra:

  • Thiết lập bảng tính toán phụ tải khoa học, chính xác với tổng công suất $P_{tt\Sigma} = 36.55\text{ kW}$ ($S_T = 45.6\text{ kVA}$), lựa chọn đồng bộ hệ thống dây dẫn, cáp phân phối PVC, khí cụ đóng cắt bảo vệ Golsta và hệ thống nối đất an toàn.
  • Cung cấp cái nhìn chuyên sâu và hiện đại về công nghệ chiếu sáng trạng thái rắn LED/OLED, phân tích chi tiết mô hình nhiệt bán dẫn, kiến trúc Driver tích hợp PFC một công tắc và giải pháp PWM Dimming chống nhấp nháy.
  • Đề xuất giải pháp kỹ thuật mang tính thực tiễn cao, giúp tiết kiệm trên $26.400\text{ kWh}$ điện năng tiêu thụ hàng năm cho nhà trường, khẳng định giá trị bền vững cả về mặt kỹ thuật, kinh tế và môi trường trong xu thế công nghệ 4.0.
