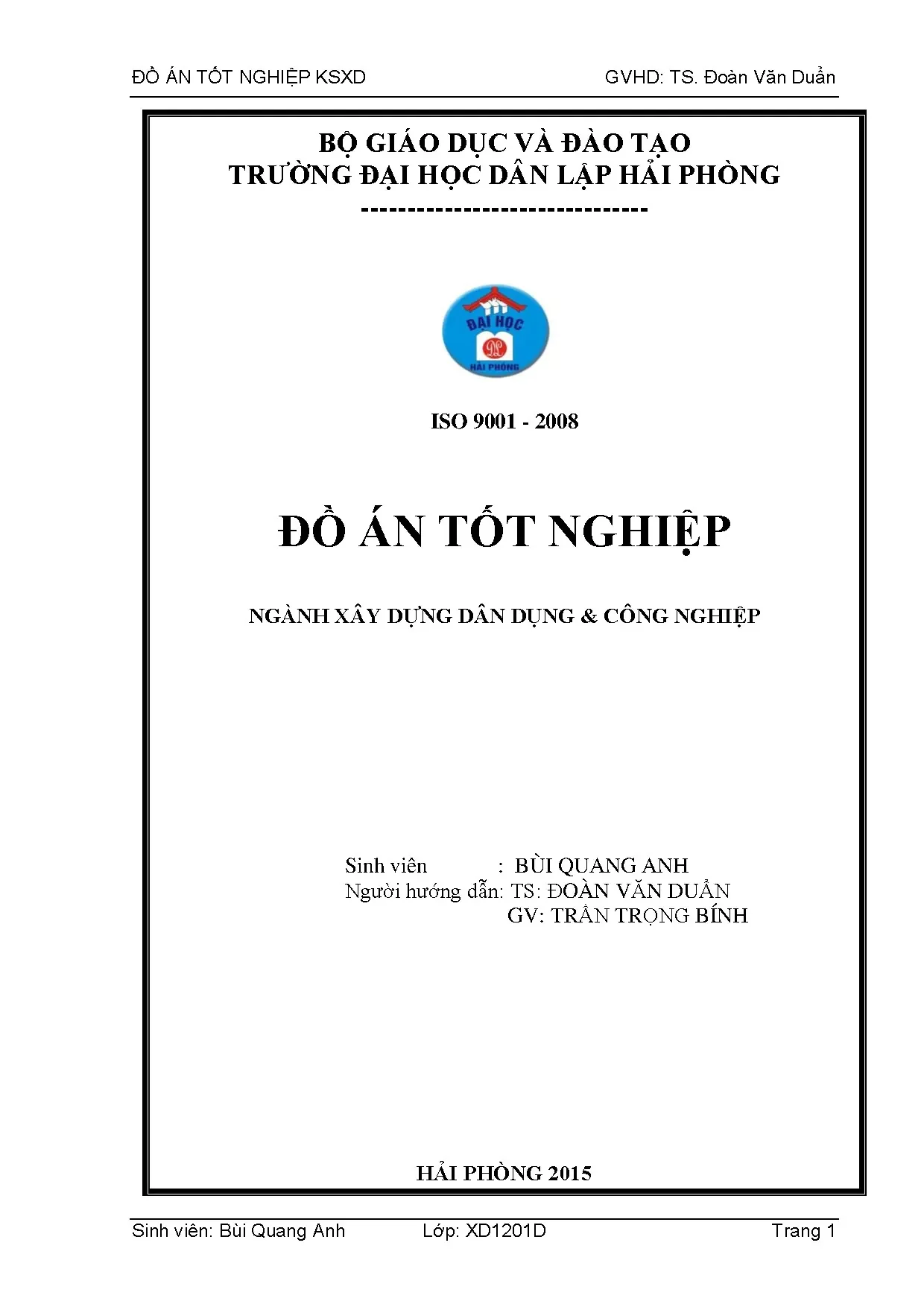

Đồ án tốt nghiệp KSXD: Thiết kế Ngân hàng Vietinbank Bắc Hà Nội - SV Bùi Quang Anh

Đồ án tốt nghiệp Ngân hàng Vietinbank Bắc Hà Nội ngành Xây dựng. Tài liệu tham khảo đầy đủ giải pháp kiến trúc, kết cấu và thi công công trình.

• Tác giả: Bùi Quang Anh
• Người hướng dẫn: TS. Đoàn Văn Duẩn
• Trường học: Trường Đại học Dân lập Hải Phòng
• Chuyên ngành: Xây dựng Dân dụng & Công nghiệp
• Đề tài: Ngân hàng Vietinbank Bắc Hà Nội
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2015
• Địa điểm: Hải Phòng

Tóm tắt

I. Giới Thiệu Chung Về Đồ Án Tốt Nghiệp Ngân Hàng Vietinbank Bắc Hà Nội

Đồ án tốt nghiệp Ngân hàng Vietinbank Bắc Hà Nội là một công trình xây dựng quan trọng trong lĩnh vực tài chính và kinh tế của thành phố Hà Nội. Công trình này được thực hiện bởi sinh viên Bùi Quang Anh dưới sự hướng dẫn của TS. Đoàn Văn Duẩn tại Trường Đại học Dân lập Hải Phòng. Đề tài tốt nghiệp này tập trung vào thiết kế và xây dựng trụ sở chính của Ngân hàng thương mại cổ phần Công thương Việt Nam, nằm tại số 441 đường Nguyễn Văn Linh, Quận Long Biên, Hà Nội. Công trình có quy mô 9 tầng và 1 tầng hầm, với tổng chiều cao 40,8 mét. Đồ án này không chỉ là yêu cầu học tập mà còn là một ứng dụng thực tiễn trong lĩnh vực xây dựng dân dụng và công nghiệp, giúp sinh viên áp dụng các kiến thức lý thuyết vào thiết kế công trình thực tế.

1.1. Thông Tin Cơ Bản Về Công Trình Ngân Hàng Vietinbank

Ngân hàng Vietinbank Bắc Hà Nội được xây dựng với chức năng là trụ sở chính của ngân hàng cổ phần Công thương Việt Nam. Công trình nằm trên vị trí chiến lược tại đường Nguyễn Văn Linh, Quận Long Biên, với diện tích xây dựng tầng hầm là 567 m² và diện tích phần thân mỗi tầng là 669 m². Quy mô công trình gồm 1 tầng hầm dùng cho đậu xe ôtô, kho tiền và các hệ thống kỹ thuật; 9 tầng thân với các chức năng giao dịch và làm việc của ngân hàng; và tầng mái bảo vệ không gian bên trong.

1.2. Chức Năng và Nhiệm Vụ Của Đề Tài Tốt Nghiệp

Đồ án tốt nghiệp này có nhiệm vụ giải quyết các vấn đề về kiến trúc, kỹ thuật xây dựng và hệ thống kỹ thuật của công trình. Sinh viên phải hoàn thành các giải pháp thiết kế gồm: kiến trúc thượng tầng, giao thông công trình, mặt bằng, mặt đứng, chiếu sáng, chống nóng thông gió, thoát khí WC, và hệ thống cung cấp thoát nước. Thời gian hoàn thành đề tài được giao từ ngày 6/4/2015 và yêu cầu hoàn tất trước ngày 11/7/2015.

II. Giải Pháp Kiến Trúc Và Mặt Bằng Công Trình

Giải pháp kiến trúc mặt bằng của Ngân hàng Vietinbank Bắc Hà Nội được thiết kế theo nguyên tắc tối ưu hóa không gian sử dụng và đảm bảo an toàn cho người lao động. Tầng hầm được bố trí thang máy ở vị trí trung tâm với các khu vực chứa nước sinh hoạt, trạm bơm, và trạm xử lý nước thải. Mặt bằng tầng 1 - tầng chính của ngân hàng - có đại sảnh rộng với các văn phòng giao dịch, kho tiền (két sắt), và khu vực trang trí cây xanh bên ngoài. Các tầng 2-8 được thiết kế cho khu giao dịch và làm việc chính của ngân hàng với hội trường rộng. Tầng 9 bố trí phòng họp và hội trường lớn. Hệ thống hành lang được bố trí gần lõi thang máy để tiết kiệm không gian và đảm bảo di chuyển thuận tiện.

2.1. Bố Trí Mặt Bằng Tầng Hầm và Tầng 1

Tầng hầm của công trình có diện tích 567 m² với chức năng đa dạng bao gồm đậu xe ôtô, kho tiền, và các hệ thống kỹ thuật quan trọng như trạm cao thế, hạ thế. Tầng 1 là tầng giao dịch chính với đại sảnh ngân hàng rộng, văn phòng giao dịch, kho tiền dễ dàng quản lý và bảo vệ. Bên ngoài có bồn hoa rộng và diện tích trồng cây xanh tạo nên mỹ quan kiến trúc cho toàn bộ công trình.

2.2. Thiết Kế Mặt Đứng và Hệ Thống An Toàn

Mặt đứng công trình có hình dáng cao vút, vươn thẳng lên cao với tổng chiều cao 40,8 mét, tạo nên biểu tượng kiến trúc nổi bật cho Ngân hàng Vietinbank Bắc Hà Nội. Hệ lan can bằng nhôm hợp kim cao cấp được lắp đặt cao 1,5 mét trên tất cả các tầng, đảm bảo tính an toàn và thẩm mỹ. Tầng mái được thiết kế với độ dốc 1,5% và có cấu tạo cách nhiệt để bảo vệ không gian bên trong công trình.

III. Hệ Thống Kỹ Thuật và Cơ Sở Hạ Tầng

Hệ thống kỹ thuật của Ngân hàng Vietinbank Bắc Hà Nội được thiết kế một cách hợp lý và hiệu quả để phục vụ các hoạt động giao dịch tiền tệ của ngân hàng. Hệ thống cung cấp nước bao gồm bể chứa nước sinh hoạt và trạm bơm được bố trí tại tầng hầm với các ống dẫn được tính toán để giảm tối thiểu chiều dài. Hệ thống thoát nước có trạm xử lý nước thải được bố trí tập trung, đảm bảo vệ sinh môi trường. Hệ thống điện bao gồm trạm cao thế, hạ thế và phòng quát gió được bố trí tại tầng hầm. Hệ thống chiếu sáng được thiết kế hợp lý để đảm bảo ánh sáng tự nhiên và nhân tạo cho các khu vực khác nhau. Giải pháp chống nóng và thông gió được áp dụng để duy trì nhiệt độ phòng thoải mái cho người lao động.

3.1. Hệ Thống Cung Cấp Nước Và Thoát Nước

Hệ thống cung cấp nước cho công trình được thiết kế với bể chứa nước sinh hoạt lớn và trạm bơm hiệu suất cao. Đường ống dẫn nước được bố trí từ tầng hầm đến các tầng trên với các van điều tiết tại các vị trí chiến lược. Hệ thống thoát nước bao gồm trạm xử lý nước thải và các ống thoát được kết nối đến hệ thống thoát chung của khu vực, đảm bảo công trình tuân thủ các quy định về vệ sinh môi trường.

3.2. Hệ Thống Điện Và Chiếu Sáng

Hệ thống điện của công trình bao gồm trạm cao thế để tiếp nhận điện từ lưới điện chính, và trạm hạ thế để phân phối điện đến các khu vực sử dụng. Phòng quát gió được bố trí để đảm bảo thông thoáng cho các thiết bị điện. Hệ thống chiếu sáng kết hợp ánh sáng tự nhiên từ cửa sổ và ánh sáng nhân tạo từ các đèn LED tiết kiệm năng lượng, phù hợp với tiêu chuẩn ISO 9001-2008.

IV. Ý Nghĩa Và Tầm Quan Trọng Của Đồ Án Tốt Nghiệp

Đồ án tốt nghiệp Ngân hàng Vietinbank Bắc Hà Nội mang ý nghĩa quan trọng trong đào tạo kỹ sư xây dựng chuyên nghiệp tại Trường Đại học Dân lập Hải Phòng. Công trình thiết kế này là một ứng dụng thực tiễn của các kiến thức lý thuyết về kiến trúc, kỹ thuật xây dựng, và hệ thống cơ sở hạ tầng. Sinh viên Bùi Quang Anh đã hoàn thành một đề tài tốt nghiệp toàn diện, bao gồm giải pháp kiến trúc, thiết kế mặt bằng, mặt đứng, và các hệ thống kỹ thuật phục vụ cho công trình ngân hàng thực tế. Giá trị của đồ án không chỉ nằm ở việc áp dụng kiến thức mà còn ở khả năng giải quyết các vấn đề phức tạp trong thiết kế công trình hiện đại, đáp ứng yêu cầu phát triển kinh tế của Hà Nội và những thành phố lớn Việt Nam.

4.1. Đóng Góp Của Đồ Án Trong Lĩnh Vực Xây Dựng

Đồ án tốt nghiệp này đóng góp quan trọng trong lĩnh vực xây dựng dân dụng và công nghiệp của Việt Nam. Thiết kế Ngân hàng Vietinbank Bắc Hà Nội thể hiện sự kết hợp hài hòa giữa tính thẩm mỹ, chức năng và an toàn trong kiến trúc hiện đại. Công trình này cũng thể hiện xu hướng xây dựng các công trình tài chính quy mô lớn với các tiêu chuẩn quốc tế ISO 9001-2008, hỗ trợ sự phát triển của ngành ngân hàng Việt Nam.

4.2. Kỳ Vọng Và Ứng Dụng Thực Tiễn

Các giải pháp thiết kế trong đồ án có thể được áp dụng cho các công trình tài chính khác tại Hà Nội và các thành phố lớn. Kinh nghiệm từ đề tài tốt nghiệp này sẽ giúp sinh viên Bùi Quang Anh và những kỹ sư sau này có cơ sở để thiết kế các công trình công cộng và thương mại một cách chuyên nghiệp, đáp ứng nhu cầu phát triển kinh tế mạnh mẽ của Việt Nam.

Trích đoạn nội dung tài liệu

Chương 1 GIỚI THIỆU CHUNG VỀ CÔNG TRÌNH 1.1 Giới thiệu công trình Tên công trình : Ngân hàng Vietinbank - Bắc Hà Nội Chủ đầu tư : Ngân hàng thương mại cổ phần Công thương Việt Nam. Địa điểm xây dựng : Số 441 đường Nguyễn Văn Linh - Quận Long Biên- Thành phố Hà Nội.1 Nhiệm vụ và chức năng : Hiện nay Việt Nam đang trong quá trình phát triển kinh tế mạnh mẽ, đặc biệt ở các thành phố lớn như Hà Nội, T.P Hồ Chí Minh. Số lượng và quy mô các doanh nghiệp không ngừng phát triển phát sinh nhu cầu lớn về trụ sở và văn phòng làm việc. Công trình ra đời có chức năng là trụ sở chính của ngân hàng cổ phần Công thương Việt Nam, là nơi diễn ra các hoạt động giao dịch tiền tệ.

Công trình cao 9 tầng, và 1 tầng hầm nằm trên đường Nguyễn Văn Linh. Xây dựng bằng nguồn vốn tự có. Các tầng của công trình có các chức năng chính như sau: - Mặt bằng tầng hầm Thang máy bố trí ở giữa, chỗ đậu xe ôtô xung quanh. Các hệ thống kỹ thuật như bể chứa nước sinh hoạt, trạm bơm, trạm xử lý nước thải, bố trí hợp lý, giảm tối thiểu chiều dài ống dẫn.

Bố trí kho giữ tài sản ở vị trí dễ dàng quản lý và bảo vệ. Ngoài ra tầng hầm có bố trí thêm các bộ phận kỹ thuật về điện như trạm cao thế, hạ thế, phòng quát gió… - Mặt bằng tầng 1. Tầng 1 có 1 đại sảnh của ngân hàng, các văn phòng giao dịch có bố tri lối ra vào. Bên ngoài có bố trí bồn hoa rộng, vị trí trồng cây xanh tạo mỹ quan cho công trình.

Bố trí két sắt là kho tiền vị trí dễ dàng quản lý và bảo vệ. - Mặt bằng tầng 2 đến tầng 8 : Đây là khu giao dịch, làm việc của ngân hàng, hội trường lớn diện tích sử dụng nhiều, các vách ngăn rất ít. - Mặt bằng tầng 9 Tầng 9 bố trí phòng họp và hội trường lớn. Hệ thống hành lang được bố trí gần lõi thang máy và thang bộ.

Sảnh nghỉ, khu vệ sinh, khu kỹ thuật được bố trí tập trung theo nguyên tắc tầng rất hợp lý về mặt sử dụng, thoải mái cho người sử dụng và tiết kiệm chiều dài đường ống kỹ thuật. Hệ lan can bằng nhôm hợp kim cao cấp cao 1,5m rất đẹp và an toàn. Tầng mái: có chức năng bao che, bảo vệ không gian bên trong nên có độ dốc 1,5% và có cấu tạo cách nhiệt.2 Quy mô xây dựng công trình - Diện tích xây dựng tầng hầm: 567 m2 Sinh viên: Bùi Quang Anh Lớp: XD1201D Trang 7 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD: TS. Đoàn Văn Duẩn - Diện tích xây dựng phần thân mỗi tầng : 669 m2 - Số tầng thân: 9 tầng - Số tầng hầm: 1 tầng - Tổng chiều cao công trình: 40,8 m 1.2 Giải pháp kiến trúc công trình 1.1 Giải pháp về mặt đứng công trình - Công trình có hình dáng cao vút, vươn thẳng lên khỏi tầng kiến trúc cũ ở dưới thấp với kiểu dáng hiện đại, mạnh mẽ, thể hiện ước mong kinh doanh phát đạt.

Từ trên cao ngôi nhà có thể ngắm toàn cảnh Hà Nội. - Mặt đứng: sử dụng, khai thác triết để nét hiện đại với cửa kính lớn, tường ngoài được hoàn thiện bằng đá Granit. Lối vào tiền sảnh cao 8,4m, rộng toạ lên sự sang trọng, bề thế của một doanh nghiệp làm ăn phát đạt, luôn rộng tay đón mọi người.2 Giải pháp về bố trí mặt bằng công trình Công trình có giải pháp mặt bằng đơn giản, tạo không gian rộng để bố trí các văn phòng nhỏ bên trong, sử dụng loại vật liệu nhẹ làm vách ngăn rất phù hợp với xu hướng và sở thích hiện tại.3 Giải pháp về giao thông trong công trình Hệ thống giao thông chính là thang máy: có 01 thang máy chính. Thang máy bố trí ở trục 5, văn phòng bố trí kiểu hành lang giữa, khoảng đi lại là nhỏ nhất, rất tiện lợi, hợp lý và bảo đảm thông thoáng.3 Hệ thống kỹ thuật 1.1 Hệ thống chiếu sáng, thông gió 1.1 Giải pháp thông gió Mỗi phòng trong toà nhà đều có hệ thống cửa sổ và cửa đi, phía mặt đứng là cửa kính nên việc thông gió và chiếu sáng đều được đảm bảo.

Các phòng đều được thông thoáng và được chiếu sáng tự nhiên từ hệ thống cửa sổ, cửa đi, hành lang và các sảnh tầng. Hành lang giữa kết hợp với sảnh lớn đã làm tăng sự thông thoáng cho ngôi nhà và khắc phục được một số nhược điểm của giải pháp mặt bằng.Mặt khác công trình còn có hệ thống kết hợp với thông gió nhân tạo với phòng quạt gió đặt ở mỗi tầng cùng với phòng điều hòa trung tâm và hệ thống đường ống dẫn sẽ tạo cho điều kiện vi khí hậu tốt nhất cho từng văn phòng trong mọi điều kiện thời tiết. Chống nóng: Tránh và giảm bức xạ mặt trời ( BXMT ) Vì công trình có mặt chính quay về hướng Đông nên đã tạo điều kiện rất thuận lợi cho việc chống nóng. Các giải pháp chống nóng : +Giải pháp che bức xạ mặt trời chiếu lên kết cấu và chiếu trực tiếp vào phòng.

Để che BXMT trực tiếp lên mái ta dùng lớp gạch 6 lỗ để chống nóng, kết hợp các giải pháp cây xanh làm giảm bớt BXMT tác dụng lên các mặt đứng. Đồng thời sử dụng các kết cấu che nắng hợp lý như ban công lanh tô cửa sổ cửa chớp gỗ, rèm. Sinh viên: Bùi Quang Anh Lớp: XD1201D Trang 8 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD: TS. Đoàn Văn Duẩn +Giải pháp cách nhiệt: Các kết cấu được sử dụng sao cho cách nhiệt tốt về ban ngày và thải nhiệt nhanh về cả ban ngày lẫn đêm.Vì vậy chọn biện pháp lợp tôn là hợp lý và hiệu quả kinh tế.

Công trình được thiết kế tận dụng tốt khả năng chiếu sáng tự nhiên. Tất cả các phòng làm việc đều có cửa sổ kính lấy sáng. Thông gió tự nhiên được đặc biệt chú ý trong thiết kế kiến trúc. Với các cửa sổ lớn có vách kính, các phòng đều được tiếp xúc với không gian ngoài nhà, tận dụng tốt khả năng thông gió tự nhiên, tạo cảm giác thoải mái cho người dân khi phải sống ở trên cao.

Với yêu cầu phải đảm bảo thông gió tự nhiên tốt cho tất cả các phòng vào mùa nóng và tránh gió lùa vào mùa lạnh. Công trình có mặt đứng quay về hướng Đông là một thuận lợi rất cơ bản cho việc sử dụng gió tự nhiên để thông gió cho ngôi nhà. Như ta đã biết, cảm giác nóng có một nguyên nhân khá căn bản, đó là sự chuyển động chậm của không khí .Vì vậy muốn đảm bảo điều kiện vi khí hậu thì vấn đề thông gió cho công trình cần được xem xét kỹ lưỡng. Bố trí mặt bằng tiểu khu: Xét đến những vấn đề cơ bản trong tổ chức thông gió tự nhiên cho công trình có gió xuyên phòng.

Công trình hướng nằm trong quần thể kiến trúc của một tiểu khu, các đặc trưng khí động của công trình phụ thuộc nhiều vào vị trí tương đối giữa nó với các công trình khác. Vì vậy phải đảm bảo: Khoảng cách hợp lý giữa các công trình, góc gió thổi khoảng ba mươi độ thì khoảng cách H/L=1,5 được xem là đảm bảo yêu cầu thông gió. Về mặt bằng: Bố trí hành lang giữa, thông gió xuyên phòng. Chọn lựa kích thước cửa đi và cửa sổ phù hợp với tính toán để đảm bảo lưu lượng thông gió qua lỗ cửa cao thì vận tốc gió cũng tăng.

Cửa sổ ba lớp: Chớp -song -kính. Bố trí chiều cao cửa sổ bằng 0.5 chiều cao phòng là hợp lý và khi đó cửa sổ cách mặt sàn 1. Bên cạnh đó còn tận dụng cầu thang làm giải pháp thông gió và tản nhiệt theo phương đứng.2 Giải pháp chiếu sáng 1) Chiếu sáng tự nhiên : Yêu cầu chung khi sử dụng ánh sáng tự nhiên để chiếu sáng các phòng là đạt dược sự tiện nghi cuả môi trường sáng phù hợp với hoạt động của con người trong các phòng đó. Chất lượng môi trường sáng liên quan đến việc loại trừ sự chói loá, sự phân bố không gian và hướng ánh sáng, tỷ lệ phản quang nội thất để đạt được sự thích ứng tốt của mắt.

+Độ rọi tự nhiên theo yêu cầu: Là độ rọi tại thời điểm tắt đèn buổi sáng và bật đèn buổi chiều; Vậy công trình phải tuân theo các yếu tố để đảm bảo : - Sự thay đổi độ rọi tự nhiên trong phòng một ngày - Kích thước các lỗ cửa chiếu sáng. Sinh viên: Bùi Quang Anh Lớp: XD1201D Trang 9 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD: TS. Đoàn Văn Duẩn - Số giờ sử dụng chiếu sáng tự nhiên trong một năm. + Độ đồng đều của ánh sáng trên mặt phẳng làm việc.

+ Phân bố không gian và hướng ánh sáng. + Tỷ lệ độ chói nội thất. + Loại trừ độ chói loá mất tiện nghi. - Tránh ánh nắng chiếu vào phòng lên mặt phẳng làm việc, lên các thiết bị gây chói loá.

- Hướng cửa sổ, hướng làm việc không về phía bầu trời quá sáng hoặc phía có các bề mặt tường sáng bị mặt trời chiếu vào. - Không sử dụng các kết cấu che nắng có hệ số phản xạ quá cao Tổ chức chiếu sáng hợp lý đạt được sự thích ứng tốt của mắt. => Có thể sử dụng: + Cửa lấy sáng (tum thang ) + Hướng cửa sổ, vị trí cửa sổ, chiều dài và góc nghiêngcủa ô văng, lanh tô. + Chiều rộng phòng, hành lang, cửa mái.

2) Chiếu sáng nhân tạo: Ngoài công trình có sẵn: Hệ đèn đường và đèn chiếu sáng phục vụ giao thông tiểu khu. Trong công trình sử dụng hệ đèn tường và đèn ốp trần, bố trí tại các nút hành lang .Có thể bố trí thêm đèn ở ban công, lô gia. Chiếu sáng nhân tạo cho công trình phải giải quyết ba bài toán cơ bản sau: -Bài toán công năng: Nhằm đảm bảo đủ ánh sáng cho các công việc cụ thể, phù hợp với chức năng các nội thất. -Bài toán nghệ thuật kiến trúc: Nhằm tạo được một ấn tượng thẩm mỹ của nghệ thuật kiến trúc và vật trưng bày trong nội thất.

-Bài toán kinh tế: Nhằm xác định các phương án tối ưu của giải pháp chiếu sáng nhằm thoả mãn cả công năng và nghệ thuật kiến trúc. 3) Giải pháp che mưa: Để đáp ứng tốt yêu cầu này, ta sử dụng kết hợp với giải pháp che nắng. Lưu ý phaỉ đảm bảo yêu cầu cụ thể: Che mưa hắt trong điều kiện gió xiên.
