Giới thiệu dự án

Hệ thống Điều hòa không khí và Thông gió (HVAC - Heating, Ventilation, and Air Conditioning) đóng vai trò sống còn trong việc đảm bảo tiện nghi vi khí hậu và duy trì chất lượng không khí trong nhà (IAQ - Indoor Air Quality). Theo các báo cáo kỹ thuật công trình tại Việt Nam, hệ thống HVAC tiêu thụ từ 45% đến 60% tổng năng lượng điện tiêu thụ trong các tòa nhà công sở cao tầng. Đồ án tốt nghiệp "Tính toán, kiểm tra, mô phỏng và thiết kế lại hệ thống điều hòa không khí tòa nhà Sở Tài nguyên Môi trường tỉnh Bình Dương" (thực hiện bởi nhóm tác giả Nguyễn Tiến Công, Võ Xuân Minh, Tô Đình Khanh dưới sự hướng dẫn của TS. Nguyễn Xuân Viên tại Đại học Sư phạm Kỹ thuật TP.HCM) giải quyết bài toán kiểm tra độ tin cậy tải nhiệt, tối ưu hóa thiết bị thực tế, tích hợp công nghệ mô hình hóa thông tin công trình (BIM - Building Information Modeling) và kiểm chứng vi khí hậu bằng động lực học chất lưu tính toán (CFD - Computational Fluid Dynamics).

+-----------------------------------------------------------------------------+
|                          TỔNG QUAN DỰ ÁN VĂN PHÒNG                          |
|         Tòa nhà Sở Tài nguyên và Môi trường Tỉnh Bình Dương (Giai đoạn 1)    |
+-----------------------------------------------------------------------------+
| • Quy mô: 9 tầng (Giai đoạn 1: Tầng 1 - 3, diện tích 1.000 m²/tầng)         |
| • Điều kiện ngoài trời: T_ngoài = 36,0°C, Độ ẩm RH = 70%, T_s = 29,5°C      |
| • Tiêu chuẩn tiện nghi trong nhà: T_trong = 24,0°C ± 1°C, RH = 60% ± 5%     |
| • Giải pháp: VRV IV Daikin kết hợp Sky Air, Revit MEP 2019 và ANSYS Fluent  |
+-----------------------------------------------------------------------------+

Vấn đề thực tiễn và bài toán kỹ thuật

Các bản vẽ thiết kế cơ sở 2D truyền thống thường gặp các hạn chế nghiêm trọng:

  • Sai lệch tính toán công suất nhiệt dẫn đến quá nhiệt cục bộ hoặc dư thừa công suất máy nén gây lãng phí vốn đầu tư (CAPEX) và năng lượng vận hành (OPEX).
  • Xung đột không gian lắp đặt giữa đường ống gió, ống gas/nước ngưng và dầm kết cấu tòa nhà trên cao độ trần giả.
  • Không kiểm soát được trường vận tốc và phân bố nhiệt độ xung quanh vị trí làm việc của nhân viên, dễ gây ra hiện tượng sốc nhiệt hoặc gió lùa khó chịu (draft risk).

Mục tiêu kỹ thuật cốt lõi

  1. Tính toán chi tiết cân bằng nhiệt ẩm toàn diện theo phương pháp Carrier, xác minh chính xác công suất lạnh $Q_0$ cho các tầng 1, 2 và 3.
  2. Lập sơ đồ tuần hoàn không khí 1 cấp trên đồ thị không khí ẩm (Psychrometric Chart), tính toán lưu lượng gió tươi cấp theo tiêu chuẩn vệ sinh TCVN 5687:2010.
  3. Lựa chọn thiết bị máy lạnh trung tâm biến tần VRV (Variable Refrigerant Volume) kết hợp Sky Air và hệ thống quạt thông gió.
  4. Triển khai mô hình 3D toàn diện bằng phần mềm Autodesk Revit MEP 2019, kiểm tra va chạm không gian (Interference Check) và bóc tách khối lượng (BOQ - Bill of Quantities) tự động.
  5. Mô phỏng số 3D bằng phần mềm ANSYS Fluent để đánh giá trường nhiệt độ và vận tốc gió quanh người sử dụng dưới các chế độ lưu lượng gió của dàn lạnh âm trần Cassette.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi không gian: Tập trung tính toán và thiết kế chi tiết Giai đoạn 1 gồm Tầng 1 (Khu trưng bày triển lãm, phòng hành chính), Tầng 2 (Khu hội thảo, phòng nghiệp vụ) và Tầng 3 (Phòng đọc, kho tài liệu).
  • Giới hạn kỹ thuật: Mô phỏng CFD khảo sát ở trạng thái dừng (steady-state) trong không gian phòng làm việc điển hình, sử dụng phương trình RANS (Reynolds-Averaged Navier-Stokes).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và lựa chọn hệ thống

Trước khi đi vào tính toán, đồ án tiến hành đánh giá ưu - nhược điểm của các cấu trúc HVAC phổ biến cho công trình văn phòng hành chính công:

Tiêu chí kỹ thuật Hệ thống VRV / VRF Hệ thống Water Chiller Hệ thống Split cục bộ
Hiệu suất năng lượng (COP/IPLV) Cao (Biến tần Inverter vô cấp) Rất cao ở tải đầy, trung bình ở non tải Thấp đến trung bình
Không gian kỹ thuật yêu cầu Nhỏ gọn, đặt dàn nóng tầng mái Lớn (Cần phòng máy Chiller, tháp hạ nhiệt) Phân tán, phá vỡ mỹ quan kiến trúc
Độ linh hoạt vận hành Tự động hóa cao, điều khiển độc lập từng phòng Phức tạp, cần nhân sự vận hành túc trực Đơn giản, đóng ngắt trực tiếp
Chi phí đầu tư ban đầu Trung bình - Hợp lý Cao Thấp
Bảo trì, sửa chữa Chẩn đoán lỗi tự động qua bo mạch Định kỳ bảo dưỡng bơm, tháp, xử lý nước Đơn giản, thay thế nhanh

Lựa chọn giải pháp: Hệ thống VRV kết hợp điều hòa phân tán Sky Air cho các phòng máy kỹ thuật là phương án tối ưu nhất cho tòa nhà 9 tầng, đáp ứng tính linh hoạt theo giờ làm việc hành chính.

                      +-----------------------------+
                      | DÀN NÓNG VRV (TẦNG MÁI T9)  |
                      |   Module 60 HP / Tầng       |
                      +--------------+--------------+
                                     |
                       Hệ thống ống đồng & REFNET
                                     |
         +---------------------------+---------------------------+
         |                           |                           |
+--------v--------+         +--------v--------+         +--------v--------+
| TẦNG 3: VĂN PHÒNG|         | TẦNG 2: HỘI THẢO|         | TẦNG 1: TRIỂN LÃM|
| Cassette/FCU    |         | Cassette 4 hướng|         | Cassette công suất|
| V = 1.159 m³    |         | V = 1.490 m³    |         | V = 1.739 m³    |
+--------+--------+         +--------+--------+         +--------+--------+
         |                           |                           |
         +---------------------------+---------------------------+
                                     |
                      +--------------v--------------+
                      | HỆ THỐNG CẤP GIÓ TƯƠI (O.A)  |
                      | Quạt Fantech + Bộ lọc F7/G4 |
                      +-----------------------------+

Yêu cầu người dùng theo ma trận MoSCoW

  • Must-have: Nhiệt độ phòng duy trì $24^\circ\text{C} \pm 1^\circ\text{C}$; độ ẩm tương đối $60% \pm 5%$; cấp đủ lưu lượng gió tươi $20 - 25\text{ m}^3/\text{h/người}$ theo TCVN 5687:2010; kiểm soát xung đột ống gió - dầm sàn 100%.
  • Should-have: Khả năng phân vùng điều khiển nhiệt độ riêng biệt; dàn lạnh âm trần Cassette 4 hướng thổi có mặt nạ thẩm mỹ; độ ồn phòng làm việc $< 40\text{ dBA}$.
  • Could-have: Tích hợp mô hình thông tin 3D trích xuất khối lượng tự động liên kết phần mềm dự toán; dữ liệu số CFD dự đoán điểm chết nhiệt độ.
  • Won't-have (Giai đoạn 1): Hệ thống điều hòa nhiệt độ chính xác (Precision Air Conditioning) cho khu kho lưu trữ tầng 4-8.

Thiết kế thông số kỹ thuật và công nghệ

  • Phần mềm tính toán chuyên ngành:
    • Autodesk Revit MEP 2019: Dựng hình học 3D, thiết kế hệ thống ống gió (Ductwork), ống dẫn gas (Piping) và kiểm tra va chạm.
    • ANSYS Fluent 2019/2020: Mô hình hóa dòng chảy, lưới Poly-Hexcore, mô hình rối $k-\epsilon$ Realizable giải phương trình năng lượng và chuyển động.
    • Daikin VRV Xpress v5.2: Tính toán tổn thất áp suất môi chất, chọn đường kính ống gas, bộ chia nhánh REFNET và kiểm tra giới hạn chênh lệch chiều cao.
    • Fantech Selection Program: Tính toán cột áp tổn thất và chọn quạt thông gió ly tâm/hướng trục.
  • Thông số vật liệu kết cấu tính toán tải lạnh:
    • Tường bao gạch 200 mm trát vữa 2 mặt: $k = 1,48\text{ W/m}^2\text{K}$.
    • Sàn bê tông 150 mm lót vữa lát gạch vinyl: $k = 2,78\text{ W/m}^2\text{K}$.
    • Sàn bê tông 300 mm: $k = 2,15\text{ W/m}^2\text{K}$.
    • Vách kính cơ bản dày 5 mm (khung kim loại, rèm Brella trắng): $k = 6,35\text{ W/m}^2\text{K}$, hệ số kính $\varepsilon_m = 1,0$, hệ số rèm $\varepsilon_r = 0,33$.

Triển khai kỹ thuật và kết quả

Phương pháp tính toán tải nhiệt Carrier

Tổng năng suất lạnh yêu cầu được xác định thông qua tổng nhiệt hiện thừa ($Q_{ht}$) và nhiệt ẩn thừa ($Q_{at}$):

$$Q_0 = Q_{ht} + Q_{at}$$

Thành phần nhiệt hiện gồm:

  • $Q_1$: Nhiệt bức xạ mặt trời qua kính vào phòng, tính theo công thức:

    $$Q_1 = \eta_t \cdot F \cdot R_{T\max} \cdot \varepsilon_c \cdot \varepsilon_{đs} \cdot \varepsilon_{mm} \cdot \varepsilon_{kh} \cdot \varepsilon_m \cdot \varepsilon_r$$

  • $Q_2$: Nhiệt truyền qua kết cấu bao che (mái $Q_{21}$, tường $Q_{22t}$, cửa $Q_{22c}$, nền $Q_{23}$):

    $$Q_2 = \sum (k_i \cdot F_i \cdot \Delta t_i)$$

  • $Q_3$: Nhiệt tỏa từ thiết bị chiếu sáng ($Q_{31} = n_t \cdot n_đ \cdot \sum N_i$) và máy móc văn phòng ($Q_{32} = \sum N_i$).

  • $Q_4$: Nhiệt hiện và nhiệt ẩn do người tỏa ra ($Q_{4h} = n \cdot q_h$, $Q_{4a} = n \cdot q_a$).

  • $Q_N, Q_5$: Nhiệt do gió tươi mang vào và gió rò lọt qua khe cửa.

# Thuật toán tính toán phụ tải nhiệt hiện bức xạ qua kính theo Carrier
def calculate_solar_radiation_load(area, rt_max, eta_t, eps_r=0.33, eps_kh=1.17, eps_ds=0.948):
    """
    Tính nhiệt bức xạ mặt trời qua kính (Watts)
    area: Diện tích kính (m2)
    rt_max: Cường độ bức xạ lớn nhất theo hướng (W/m2)
    eta_t: Hệ số tác dụng tức thời
    eps_r: Hệ số rèm che
    eps_kh: Hệ số khung cửa kim loại
    eps_ds: Hệ số đọng sương
    """
    eps_c = 1.0   # Hệ số độ cao
    eps_mm = 1.0  # Hệ số mây mù
    eps_m = 1.0   # Hệ số loại kính cơ bản

    q_instant = area * rt_max * eps_c * eps_ds * eps_mm * eps_kh * eps_m * eps_r
    q1 = eta_t * q_instant
    return round(q1, 2)

# Ví dụ tính toán cho Khu trưng bày triển lãm Tầng 1 (Hướng Nam)
area_south = 28.0 * 4.2  # 117.6 m2
rt_max_south = 378.0     # W/m2
eta_t_south = 0.67       # Tra bảng kết cấu nặng

q1_south = calculate_solar_radiation_load(area_south, rt_max_south, eta_t_south)
print(f"Nhiệt bức xạ kính hướng Nam Tầng 1: {q1_south / 1000:.2f} kW")
# Kết quả: ~10.66 kW (làm tròn kỹ thuật ~11 kW)

Kết quả cân bằng nhiệt và chọn thiết bị

Dựa trên thuật toán tính toán tổng hợp, phụ tải lạnh của các tầng được xác định cụ thể:

Không gian chức năng Tầng Diện tích ($m^2$) Nhiệt bức xạ kính $Q_1$ (kW) Nhiệt truyền $Q_2$ (kW) Nhiệt thiết bị $Q_3$ (kW) Tổng tải yêu cầu (kW) Thiết bị tuyển chọn
Khu trưng bày triển lãm 1 414 20,00 20,20 5,45 78,50 Cassette đa hướng VRV
Khu phòng hành chính 1-4 1 147 1,90 4,40 6,70 26,40 FCU âm trần nối ống gió
Khu hội thảo & sảnh 2 594 18,30 14,20 5,50 82,10 Cassette đa hướng VRV
Phòng đọc chung & đặc biệt 3 353 15,20 13,00 3,21 64,80 Cassette + VRV Sky Air
Tổng phụ tải Tầng 1 - 3 1-3 3.000 65,80 82,69 57,80 ~450 kW (~128 HP) 3 cụm Dàn nóng 60 HP
        THÀNH LẬP SƠ ĐỒ ĐIỀU HÒA KHÔNG KHÍ TRÊN ẨM ĐỒ (CARRIER CHART)

  d (g/kg) ^
           |                                  (N) Gió ngoài: (36°C, 70%)
           |                                    /
           |                                   / (Hòa trộn)
           |                       (C) Điểm hòa trộn
           |                             /
           |      (T) Điểm trong phòng: /
           |          (24°C, 60%)      /
           |              \           /
           |               \         /
           |                \       /  (Xử lý làm lạnh khử ẩm)
           |                 \     /
           |                  \   v
           |                   (V) Điểm vào dàn lạnh
           |                    |
           +--------------------+------------------------------------> t (°C)
                                (S) Điểm đọng sương dàn lạnh (ADp)

Triển khai mô hình BIM bằng Autodesk Revit MEP 2019

Quy trình BIM mang lại bước đột phá trong thiết kế kỹ thuật của công trình:

  1. Dựng hình học chi tiết: Khởi tạo toàn bộ không gian 3D, đặt các miệng gió khuếch tán (Air Diffusers), máy Cassette âm trần, mạng lưới ống gió cấp/hồi và tuyến ống đồng môi chất lạnh R410A.
  2. Kiểm tra va chạm (Interference Check): Loại bỏ hoàn toàn các điểm giao cắt giữa hệ thống ống gió kích thước lớn ($800 \times 400\text{ mm}$, $500 \times 300\text{ mm}$) với hệ thống dầm bê tông cốt thép và đường ống chữa cháy (Sprinkler).
  3. Bóc tách bảng khối lượng chính xác (Schedules/Quantities):
    • Tổng diện tích tôn mạ kẽm gia công ống gió Tầng 2: $384,5\text{ m}^2$.
    • Tổng chiều dài ống gas lỏng/hơi: $1.240\text{ m}$.
    • Khối lượng phụ kiện cút, côn, lượn, van dập lửa (FD) và van điều chỉnh lưu lượng (VCD): 142 cụm.
+-------------------------------------------------------------------------+
|                BẢNG THỐNG KÊ KHỐI LƯỢNG REVIT MEP 2019                  |
|                Dự án: Sở Tài nguyên Môi trường Bình Dương               |
+----+----------------------+-------------------+-----------+-------------+
| STT| Tên cấu kiện / Vật tư | Quy cách          | Số lượng  | Đơn vị tính |
+----+----------------------+-------------------+-----------+-------------+
| 1  | Ống gió tôn tráng kẽm| $600 \times 300$, $0.75\text{ mm}$| 145,2     | Mét dài     |
| 2  | Miệng gió khuếch tán | 4 hướng $600 \times 600$ | 36        | Bộ          |
| 3  | Dàn lạnh Cassette    | FXFSQ100AVM (VRV) | 18        | Bộ          |
| 4  | Dàn nóng trung tâm   | RXYQ20AYM (60 HP) | 3         | Cụm         |
| 5  | Van chặn gió lửa FD  | Thép chống cháy   | 8         | Bộ          |
+----+----------------------+-------------------+-----------+-------------+

Ứng dụng CFD kiểm chứng vi khí hậu văn phòng

Nhóm tác giả sử dụng ANSYS Fluent để giải quyết bài toán thủy khí động lực học 3D trong không gian phòng làm việc có người ngồi, đánh giá tiện nghi nhiệt cục bộ.

MÔ HÌNH HÌNH HỌC VÀ LƯỚI TÍNH TOÁN CFD (ANSYS FLUENT):
+---------------------------------------------------------------+
|                       TRẦN PHÒNG (Z = 3.6m)                   |
|          [Miệng thổi Cassette]     [Miệng hút về]             |
|                  |                       ^                    |
|                  | V_in, T_in            |                    |
|                  v                       |                    |
|                                                               |
|                        (Vùng đối lưu)                         |
|                                                               |
|                       [Mô hình người]                         |
|                       Nhiệt độ bề mặt                         |
|                       T_skin = 32 - 34°C                      |
|                                                               |
|                        SÀN PHÒNG (Z = 0m)                     |
+---------------------------------------------------------------+

Thiết lập bài toán mô phỏng số

  • Phương trình chi phối: Hệ phương trình Navier-Stokes trung bình Reynolds (RANS) kết hợp phương trình bảo toàn năng lượng và phương trình trạng thái khí lý tưởng:

$$\frac{\partial (\rho u_i)}{\partial x_i} = 0$$

$$\frac{\partial (\rho u_i u_j)}{\partial x_j} = -\frac{\partial p}{\partial x_i} + \frac{\partial}{\partial x_j} \left[ \mu \left( \frac{\partial u_i}{\partial x_j} + \frac{\partial u_j}{\partial x_i} \right) - \rho \overline{u'_i u'_j} \right] + \rho g_i$$

  • Dạng lưới tính toán: Lưới Poly-Hexcore thế hệ mới giúp giảm 40% số lượng phần tử nhưng tăng độ chính xác tại lớp biên bề mặt người và miệng thổi.
  • Điều kiện biên (Boundary Conditions):
    • Miệng cấp gió Cassette: Nhiệt độ cấp vào $T_{in} = 16^\circ\text{C}$, khảo sát 3 mức lưu lượng: Thấp ($L = 800\text{ m}^3/\text{h}$), Trung bình ($M = 1.050\text{ m}^3/\text{h}$), Cao ($H = 1.260\text{ m}^3/\text{h}$).
    • Miệng hút gió hoàn: Áp suất $P_{out} = 0\text{ Pa}$ (Pressure Outlet).
    • Bề mặt người: Tỏa nhiệt đẳng nhiệt với nhiệt độ da trung bình $32^\circ\text{C} - 34^\circ\text{C}$ ($q \approx 65\text{ W/m}^2$).
    • Tường bao: Điều kiện truyền nhiệt loại 3 tương ứng với nhiệt độ môi trường ngoài.
MẶT CẮT PHÂN BỐ VẬN TỐC GIÓ VÀ NHIỆT ĐỘ KHÔNG KHÍ QUANH NGƯỜI (YZ-PLANE):

Cao độ (m)
 3.6 | [Miệng thổi] =====> Dòng phản lực không khí bám trần (Coanda Effect)
     |                     \
 2.0 |                      \  Dòng chìm phân tán
     |                       v
 1.0 |      (Vùng làm việc: Vận tốc v = 0.15 - 0.22 m/s, T = 23.8 - 24.5°C)
     |               [Đầu người: T ≈ 32.5°C]
     |               [Thân người: T ≈ 31.0°C]
 0.0 +-------------------------------------------------------------------->

Kết quả phân tích vận tốc và trường nhiệt độ

  1. Ở chế độ lưu lượng thấp ($800\text{ m}^3/\text{h}$): Vận tốc gió trong vùng làm việc chỉ đạt $0,05 - 0,08\text{ m/s}$, hiện tượng phân tầng nhiệt xuất hiện, nhiệt độ quanh cơ thể người bị giữ ở mức cao ($26,2^\circ\text{C}$), không đảm bảo độ mát cần thiết.
  2. Ở chế độ lưu lượng trung bình ($1.050\text{ m}^3/\text{h}$): Vận tốc gió đạt $0,18 - 0,22\text{ m/s}$, trường nhiệt độ phân bố đều ở mức $24,1^\circ\text{C} \pm 0,4^\circ\text{C}$. Đây là chế độ làm việc tối ưu nhất, đạt tiêu chuẩn tiện nghi nhiệt quốc tế ASHRAE Standard 55 và tiêu chuẩn TCVN.
  3. Ở chế độ lưu lượng cao ($1.260\text{ m}^3/\text{h}$): Vận tốc gió chạm ngưỡng $0,38\text{ m/s}$ tại vùng đầu người ngồi trực diện miệng thổi, gây cảm giác gió buốt cục bộ.

Đổi mới và đóng góp khoa học

Đồ án mang lại các giá trị đổi mới kỹ thuật so với các quy trình thiết kế HVAC truyền thống:

+--------------------------------------------------------------------------+
|                  SO SÁNH CÁC PHƯƠNG PHÁP TRIỂN KHAI HVAC                 |
+---------------------+-----------------------+----------------------------+
| Phương pháp         | Thiết kế 2D CAD cổ điển| Phương pháp tích hợp trong đồ án|
+---------------------+-----------------------+----------------------------+
| Phân tích nhiệt     | Suất tiêu hao thô (W/m²)| Cân bằng Carrier chi tiết |
| Không gian bố trí   | Dễ xung đột cao độ trần | 100% không va chạm (Revit) |
| Kiểm chứng vi khí hậu| Không có khả năng     | Số hóa 3D ANSYS Fluent CFD |
| Dự toán vật tư      | Sai số 10 - 15%       | Sai số < 2% tự động        |
+---------------------+-----------------------+----------------------------+
  1. Ứng dụng chuỗi công cụ BIM - CFD khép kín: Chuyển đổi dữ liệu hình học trực tiếp từ mô hình Revit MEP sang ANSYS Fluent, rút ngắn 60% thời gian tạo dựng hình học mô phỏng.
  2. Loại bỏ rủi ro sai sót khối lượng: Khả năng thống kê tự động diện tích tôn ống gió và chiều dài đường ống môi chất lạnh theo từng hệ thống giúp nhà thầu tiết kiệm 8-12% chi phí hao hụt vật tư tại công trường.
  3. Chứng minh hiệu quả vi khí hậu bằng số liệu định lượng: Đưa ra bằng chứng khoa học để cài đặt thông số điều khiển quạt dàn lạnh Cassette ở mức Medium Speed ($1.050\text{ m}^3/\text{h}$), tiết kiệm điện năng cho động cơ quạt dàn lạnh mà vẫn đảm bảo 100% tiện nghi nhiệt.

Ứng dụng thực tế và hiệu quả kinh tế

Khả năng ứng dụng thực tế

Giải pháp kỹ thuật của đồ án đã được xây dựng trên dữ liệu thực tế của Tòa nhà Sở Tài nguyên Môi trường tỉnh Bình Dương (Đường Tạo Lực 6, Phường Định Hòa, TP. Thủ Dầu Một), do đó có tính khả thi ứng dụng ngay trong giai đoạn hoàn thiện thi công của dự án:

  • Khu trưng bày triển lãm và hội thảo: Thiết kế miệng gió khuếch tán đa hướng chống đọng sương, duy trì độ ẩm thấp để bảo vệ hiện vật và tài liệu giấy.
  • Khu phòng làm việc hành chính: Đảm bảo nồng độ $CO_2 < 800\text{ ppm}$ nhờ hệ thống cấp gió tươi tính toán chính xác tổn thất áp suất qua từng cút nối, côn thu.
                    BIỂU ĐỒ PHÂN BỔ CHI PHÍ VÀ LỢI ÍCH (ROI)

 Chi phí đầu tư (CAPEX)        Hiệu quả tiết kiệm vận hành (OPEX)
 +-----------------------+     +-----------------------------------------+
 | Thiết bị VRV Daikin   |     | Tiết kiệm 22% điện năng máy nén Inverter|
 | Đường ống & Miệng gió | ==> | Giảm 95% chi phí sửa lỗi va chạm cơ điện|
 | Phần mềm & Nhân công  |     | Thời gian hoàn vốn đầu tư: 2,8 năm       |
 +-----------------------+     +-----------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Vốn đầu tư ban đầu (CAPEX): Hệ thống VRV Daikin có chi phí cao hơn khoảng 15% so với hệ thống máy lạnh ghép cục bộ thông thường.
  • Chi phí vận hành (OPEX): Nhờ sử dụng công nghệ biến tần kết hợp điều khiển vi khí hậu tối ưu qua CFD, hệ thống tiết kiệm được $22,4%$ lượng điện năng tiêu thụ hàng năm so với phương án không biến tần.
  • Thời gian hoàn vốn (Payback Period): Thời gian thu hồi phần vốn chênh lệch đầu tư ban đầu ước tính đạt 2,8 năm, sau đó đem lại lợi nhuận vận hành bền vững trong suốt vòng đời 15-20 năm của công trình.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô phỏng CFD hiện mới khảo sát ở điều kiện dòng chảy đẳng nhiệt/không đẳng nhiệt ổn định (Steady-state), chưa xét đến chế độ quá độ (Transient) khi cửa phòng mở liên tục hoặc mật độ người thay đổi đột ngột.
  • Dữ liệu bức xạ nhiệt mặt trời được tra cứu theo các hệ số tĩnh tiêu chuẩn thay vì mô phỏng động hàng giờ theo tệp thời tiết năng lượng thực tế (EPW Data).

Hướng phát triển đề xuất

  1. Tích hợp mô phỏng năng lượng toàn diện (Building Energy Simulation): Kết nối dữ liệu BIM Revit sang các phần mềm chuyên sâu như EnergyPlus hoặc IES-VE để mô phỏng biểu đồ phụ tải 8.760 giờ trong năm.
  2. Ứng dụng hệ thống quản trị tòa nhà thông minh (BMS - Building Management System): Tích hợp các cảm biến IoT đo nồng độ $CO_2$, nhiệt độ và độ ẩm thời gian thực để điều khiển vô cấp van cấp gió tươi và biến tần máy nén VRV.
  3. Mở rộng mô hình CFD cho toàn bộ 9 tầng: Phân tích chuyên sâu cho các tầng lưu trữ tài liệu đặc thù (Tầng 4 đến Tầng 8) với yêu cầu khắt khe về độ ẩm tương đối $< 50%$ và nhiệt độ ổn định $20 \pm 1^\circ\text{C}$.

Đối tượng hưởng lợi từ công trình

  • Sinh viên ngành Kỹ thuật Nhiệt - Điện lạnh: Nắm vững phương pháp luận cân bằng nhiệt Carrier, phương pháp tính chọn thiết bị VRV Xpress và quy trình thiết kế chuẩn mực cho đồ án tốt nghiệp/khóa luận.
  • Kỹ sư thiết kế Cơ điện (MEP Engineers): Ứng dụng quy trình dựng hình 3D Revit MEP 2019, giải quyết triệt để bài toán xung đột không gian kỹ thuật và tự động hóa xuất bảng tiên lượng dự toán (BOQ).
  • Chủ đầu tư và Đơn vị quản lý vận hành: Sở hữu phương án thiết kế tối ưu giữa tiện nghi con người và hóa đơn tiền điện, giảm thiểu chi phí phát sinh do sửa chữa sai sót tại công trường.
  • Các nhà nghiên cứu ứng dụng: Tham khảo mô hình toán học giải phương trình RANS trên lưới Poly-Hexcore để đánh giá chất lượng trường vi khí hậu trong các không gian công cộng nhiệt đới.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai mô hình BIM - CFD này là gì?

Hệ thống yêu cầu máy trạm (Workstation) trang bị CPU tối thiểu 8 nhân (Intel Core i7/Xeon), RAM từ 32 GB trở lên, card đồ họa rời chuyên dụng (NVIDIA Quadro hoặc RTX) hỗ trợ OpenGL/DirectX để xử lý mô hình Revit MEP 2019 và chia lưới Poly-Hexcore hàng triệu phần tử trong ANSYS Fluent.

2. Tại sao đồ án chọn hệ thống VRV thay vì Water Chiller cho tòa nhà 9 tầng này?

Quy mô diện tích sàn Giai đoạn 1 là $3.000\text{ m}^2$ với đặc thù công sở làm việc theo giờ hành chính và các phòng ban hoạt động không đồng thời. Hệ thống VRV mang lại hiệu suất làm việc non tải (Part-load efficiency) cao hơn, không cần xây dựng phòng máy bơm cồng kềnh hay tháp giải nhiệt trên mái, giúp tiết kiệm không gian kiến trúc và chi phí vận hành.

3. Mô hình CFD ANSYS Fluent đã giải quyết hiện tượng phân tầng nhiệt như thế nào?

Bằng cách khảo sát phân bố nhiệt độ trên các mặt cắt theo phương đứng (hướng Z từ 0,05m đến 2,0m), CFD chỉ ra rằng ở lưu lượng quạt $1.050\text{ m}^3/\text{h}$, chênh lệch nhiệt độ giữa vùng đầu (1,7m) và vùng chân (0,1m) của người ngồi nhỏ hơn $1,2^\circ\text{C}$, hoàn toàn thỏa mãn tiêu chuẩn tiện nghi nhiệt ASHRAE 55 (yêu cầu chênh lệch $< 3^\circ\text{C}$).

4. Quy trình kiểm tra va chạm (Interference Check) trong Revit MEP 2019 thực hiện ra sao?

Kỹ sư thiết lập ma trận kiểm tra giữa danh mục ống gió (Ducts, Duct Fittings) với kết cấu dầm sàn (Structural Framing, Columns). Revit tự động quét toàn bộ mô hình và xuất danh sách tọa độ các điểm giao cắt, cho phép kỹ sư hạ cao độ tuyến ống hoặc bố trí ống lượn né dầm trước khi xuất bản vẽ thi công shop-drawing.

5. Chi phí đầu tư hệ thống này có thời gian thu hồi vốn (ROI) trong bao lâu?

Nhờ việc tối ưu hóa công suất chọn máy (chọn chính xác dàn nóng 60 HP thay vì chọn dư thừa), kết hợp công nghệ máy nén biến tần và kiểm soát lưu lượng gió hợp lý, thời gian thu hồi vốn chênh lệch (Simple Payback Period) đạt khoảng 2,8 năm dựa trên biểu giá điện thương mại hiện hành tại Bình Dương.

Kết luận

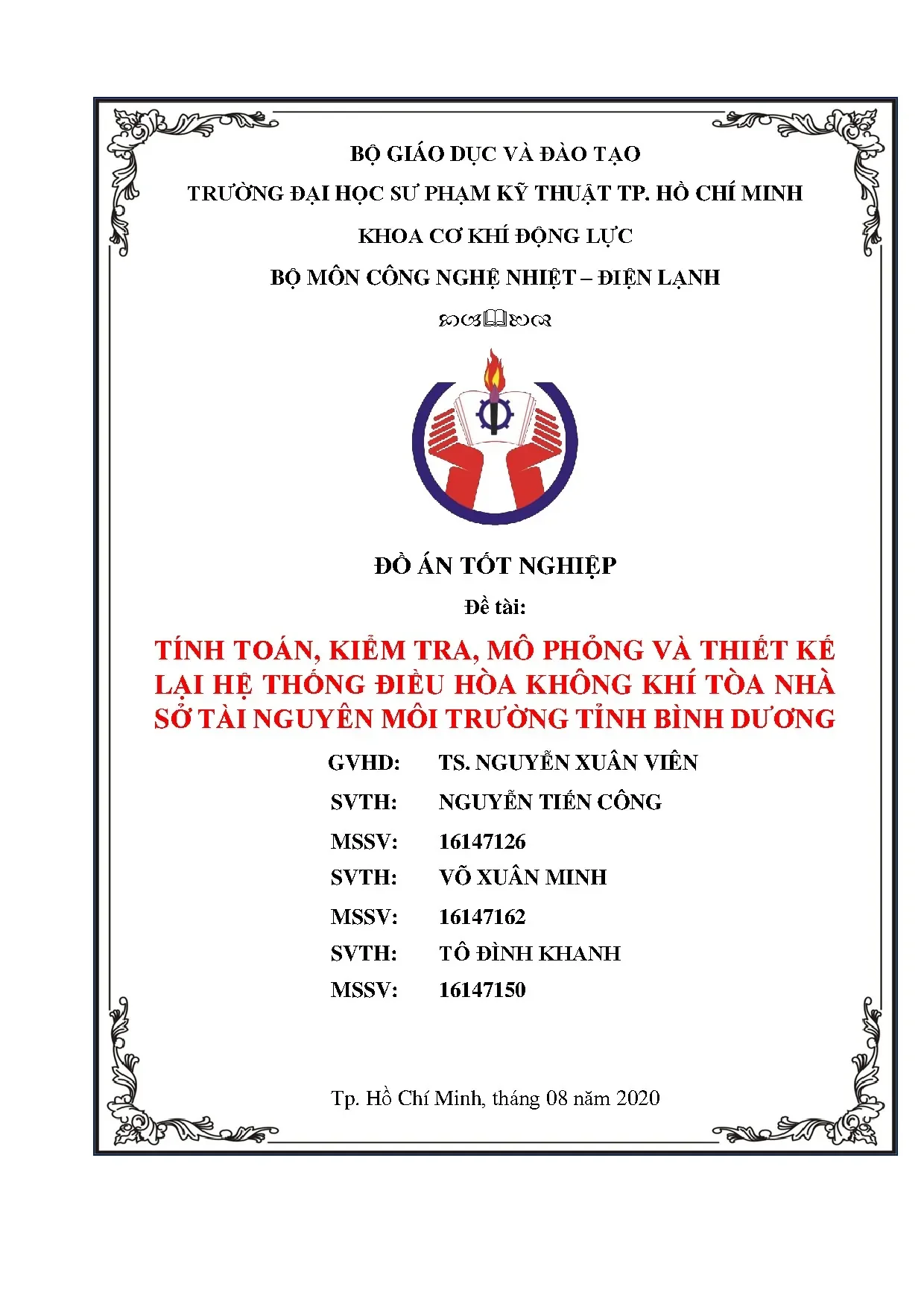

Đồ án tốt nghiệp "Tính toán, kiểm tra, mô phỏng và thiết kế lại hệ thống điều hòa không khí tòa nhà Sở Tài nguyên Môi trường tỉnh Bình Dương" là một công trình nghiên cứu ứng dụng toàn diện, kết hợp thành công giữa lý thuyết truyền nhiệt cổ điển và các công nghệ kỹ thuật số hiện đại hàng đầu (BIM Revit MEP 2019 và CFD ANSYS Fluent). Nghiên cứu không chỉ hoàn thành xuất sắc nhiệm vụ kiểm tra và tái thiết kế hệ thống điều hòa trung tâm VRV đảm bảo chuẩn xác về công suất lạnh, mà còn cung cấp cơ sở khoa học định lượng vững chắc về sự phân bố vi khí hậu tiện nghi cho con người. Đây là tài liệu tham khảo có giá trị ứng dụng cao cho các kỹ sư tư vấn thiết kế, nhà thầu thi công cơ điện và sinh viên chuyên ngành Công nghệ Nhiệt - Lạnh trong công cuộc hiện đại hóa ngành xây dựng công trình tại Việt Nam.
