Giới thiệu dự án

Hạ tầng cấp nước đô thị đóng vai trò huyết mạch trong việc đảm bảo an sinh xã hội, nâng cao chất lượng sống và thúc đẩy tốc độ phát triển kinh tế bền vững. Tại các đô thị đang trên đà mở rộng nhanh chóng như khu vực phía Đông TP. Hồ Chí Minh (nay thuộc TP. Thủ Đức), áp lực cấp nước sạch gia tăng đột biến do mật độ dân cư và tốc độ đô thị hóa nhanh. Đề tài "Thiết kế mạng lưới cấp nước cho khu nhà ở, biệt thự phường Phước Long B – quận 9 TP. Hồ Chí Minh" được thực hiện nhằm giải quyết bài toán cấp nước hoàn chỉnh, đồng bộ cho dự án phát triển đô thị với quy mô diện tích 33,22 ha.

+-----------------------------------------------------------------------------------+
|                        THÔNG SỐ CỐT LÕI CỦA DỰ ÁN                                 |
+----------------------+--------------------+---------------------+-----------------+
| Diện tích quy hoạch  | Dân số tính toán   | Tiêu chuẩn cấp nước | Lưu lượng ngày  |
| 33,22 ha (KDC: 27,78)| 11.014 người       | 250 L/người.ngđ     | 3.717,2 m³/ngđ  |
+----------------------+--------------------+---------------------+-----------------+

Vấn đề thực tiễn và tính cấp thiết

Khu vực quy hoạch phường Phước Long B trước đây chủ yếu là đất nông nghiệp trũng phèn, hệ thống cấp nước phân tán, người dân phụ thuộc nhiều vào khai thác nước ngầm cục bộ không đảm bảo chất lượng theo quy chuẩn của Bộ Y tế. Khi Công ty TNHH Xây dựng và Dịch vụ An Thiên Lý triển khai dự án khu nhà ở kết hợp biệt thự cao cấp, hạ tầng cấp nước hiện hữu tại trục đường Dương Đình Hội (ống uPVC D200 của Công ty Cổ phần Cấp nước Thủ Đức) chỉ đóng vai trò nguồn truyền tải khu vực, chưa có mạng lưới phân phối nội bộ đáp ứng áp lực và lưu lượng cho các công trình cao tầng (15 tầng) và nhà ở thấp tầng (676 căn).

Mục tiêu dự án

  1. Dự báo nhu cầu dùng nước chính xác: Tính toán quy mô dân số tương lai theo niên hạn thiết kế 25 năm ($N = 11.014$ người) và xác định lưu lượng cho các đối tượng: sinh hoạt, tưới cây ($45,53 \text{ m}^3/\text{ca}$), tưới đường ($34,04 \text{ m}^3/\text{ca}$), trường học và dự phòng cứu hỏa ($15 \text{ L/s}$).
  2. Vạch tuyến mạng lưới cấp nước tối ưu: Thiết lập hệ thống đường ống mạng vòng khép kín kết hợp mạch cụt cấp III đảm bảo độ tin cậy cấp nước $100%$, không gián đoạn khi xảy ra sự cố rò rỉ hoặc sửa chữa.
  3. Mô phỏng thủy lực chuyên sâu: Ứng dụng phần mềm EPANET để tính toán tổn thất áp lực theo công thức Hazen-Williams, tối ưu hóa đường kính ống từ D50 đến D200 mm và kiểm soát vận tốc dòng chảy trong khoảng kinh tế $0,8 - 1,2 \text{ m/s}$.
  4. Thiết kế công trình điều hòa và dự trữ: Xác định dung tích đài nước ($W_đ = 119,09 \text{ m}^3$) và bể chứa ngầm ($V_{bể} = 469 \text{ m}^3$) kết hợp trạm bơm cấp II vận hành biến tần 2 cấp.

Phạm vi và giới hạn

  • Không gian: Khu đất 33,22 ha tại phường Phước Long B, tiếp giáp sông Rạch Chiếc và đường Dương Đình Hội.
  • Thời gian quy hoạch: Niên hạn thiết kế 25 năm, tốc độ tăng dân số $r = 0,5%/\text{năm}$.
  • Tiêu chuẩn áp dụng: TCXDVN 33:2006 (Cấp nước - Mạng lưới đường ống và công trình), TCVN 4513:1988, Quy chuẩn Xây dựng Việt Nam Tập 1 - 1997.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+-----------------------------------------------------------------------------------+
|                     SO SÁNH CÁC DẠNG MẠNG LƯỚI CẤP NƯỚC                           |
+-------------------+------------------------------+--------------------------------+
| Dạng mạng lưới    | Ưu điểm                      | Nhược điểm                     |
+-------------------+------------------------------+--------------------------------+
| Mạng phân nhánh   | Chi phí đầu tư ống thấp      | Độ tin cậy kém; nước đọng cuối |
| (Mạng cụt)        | Thi công nhanh, đơn giản     | tuyến; mất nước diện rộng      |
+-------------------+------------------------------+--------------------------------+
| Mạng lưới vòng    | Cấp nước liên tục 2 chiều    | Tổng chiều dài ống lớn hơn     |
| (Lựa chọn)        | Áp lực phân bố đồng đều      | Chi phí van khóa và phụ tùng   |
|                   | An toàn tuyệt đối khi cháy   | cao hơn mạng cụt ~15-20%       |
+-------------------+------------------------------+--------------------------------+
| Mạng kết hợp      | Cân đối giữa chi phí và áp   | Tính toán thủy lực phức tạp    |
|                   | lực cho khu vực mở rộng      | Khó tự động hóa phân vùng      |
+-------------------+------------------------------+--------------------------------+
  • Yêu cầu theo mô hình MoSCoW:
    • Must Have: Đảm bảo cột áp tự do tại điểm bất lợi nhất $H_{td} \ge 10 \text{ m}$; cung cấp đủ lưu lượng chữa cháy $Q_{cc} = 15 \text{ L/s}$ trong 3 giờ; đấu nối trực tiếp vào tuyến D220 hiện hữu.
    • Should Have: Mô hình hóa biến thiên áp lực theo giờ (Pattern 24h) trên EPANET; trạm bơm biến tần tự động điều tốc.
    • Could Have: Tích hợp van giảm áp (PRV) thông minh và đồng hồ đo lưu lượng điện từ tại các nhánh vào tiểu khu.
    • Won't Have: Xây dựng nhà máy xử lý nước mặt tại chỗ (tận dụng nguồn nước sạch truyền tải của Tổng Công ty Cấp nước Sài Gòn - Sawaco qua Cấp nước Thủ Đức).

Thiết kế hệ thống

graph TD
    A[Nguồn cấp bên ngoài uPVC D220] -->|P = 2.0 - 2.5 bar| B[Bể chứa nước sạch V = 469 m3]
    B --> C[Trạm bơm cấp II - 3 bơm biến tần]
    C -->|Chế độ bơm 2 cấp| D[Mạng lưới truyền tải chính D200]
    D <-->|Điều hòa lưu lượng & áp lực| E[Đài nước W = 119.09 m3 - H = 10m]
    D --> F[Vòng 1 - Khu cao tầng 15 tầng]
    D --> G[Vòng 2 - Khu thương mại dịch vụ]
    D --> H[Vòng 3 & 4 - Khu biệt thự & nhà vườn]
    D --> I[Vòng 5 - Trường học & Công viên]
  • Thông số kỹ thuật các công trình đầu mối:
    • Bể chứa nước sạch: Thể tích điều hòa $V_{dh} = 6,88 \text{ m}^3$, thể tích chữa cháy 3 giờ $V_{cc} = 162 \text{ m}^3$, thể tích phục vụ bản thân trạm $V_{BTT} = 46,2 \text{ m}^3 \implies$ Chọn $V_{bể} = 469 \text{ m}^3$ ($L = 10 \text{ m}, B = 9,4 \text{ m}, H = 5 \text{ m}$).
    • Đài nước: Dung tích điều hòa $W_{dh} = 110,09 \text{ m}^3$, dự trữ dập cháy 10 phút đầu $W_{cc10'} = 9 \text{ m}^3 \implies W_đ = 119,09 \text{ m}^3$ ($D = 4 \text{ m}, H = 10 \text{ m}$).
    • Vật liệu ống: Ống nhựa uPVC chịu áp (Class 2, PN10), hệ số nhám Hazen-Williams $C = 130$.

Methodology

Phương pháp luận thiết kế tuân thủ 6 giai đoạn thủy lực kinh điển kết hợp công cụ số hóa:

  1. Quy hoạch mặt bằng và phân vùng cấp nước: Phân chia mạng lưới thành 5 vòng lớn với khoảng cách 2 trục truyền tải chính là 128 m, khoảng cách các ống nối từ 100 - 300 m.
  2. Xác định lưu lượng dọc đường đơn vị ($q_{dv}$): $$q_{dv} = \frac{Q_{ng.max} - \sum Q_{tt}}{\sum L_{tt}} = \frac{69,755 \text{ L/s}}{2.734 \text{ m}} = 0,0255 \text{ L/(s}\cdot\text{m)}$$
  3. Quy đổi lưu lượng nút ($q_n$): Phân bổ về 14 nút thủy lực theo nguyên tắc $q_n = \frac{1}{2}\sum q_{dd} + q_{tap_trung}$.
  4. Xác định sơ bộ đường kính ống kinh tế: Tra bảng thủy lực theo vận tốc kinh tế $v_{kt} = 0,8 - 1,2 \text{ m/s}$.
  5. Mô phỏng cân bằng mạng lưới trên EPANET: Thiết lập phương trình cân bằng lưu lượng tại nút ($\sum Q_{vao} = \sum Q_{ra}$) và cân bằng tổn thất áp lực trong vòng kín ($\sum h_f = 0$).
  6. Kiểm tra điều kiện biên và sự cố: Kiểm tra chế độ cháy tại giờ cao điểm ($Q_{cc} = 15 \text{ L/s}$) và áp lực cuối mạng.

Implementation và kết quả

Development process

Dự án triển khai thuật toán tính toán thủy lực trên nền tảng Python tự động hóa trích xuất dữ liệu sang định dạng EPANET .INP:

import math

def calculate_pipe_hydraulics(length_m, flow_lps, c_roughness=130):
    """
    Tính toán tổn thất áp lực theo công thức Hazen-Williams
    h_f = 10.67 * L * Q^1.852 / (C^1.852 * D^4.87)
    """
    flow_m3s = flow_lps / 1000.0
    # Lựa chọn đường kính sơ bộ theo vận tốc kinh tế v = 0.8 m/s
    d_optimal_m = math.sqrt((4 * flow_m3s) / (math.pi * 0.8))

    # Chuẩn hóa về đường kính danh định uPVC tiêu chuẩn (mm)
    standard_diameters = [50, 75, 100, 150, 200, 250]
    d_selected_mm = min(standard_diameters, key=lambda x: abs(x - d_optimal_m * 1000))
    d_m = d_selected_mm / 1000.0

    # Tính vận tốc thực tế và tổn thất thủy lực
    v_actual = flow_m3s / (math.pi * (d_m / 2)**2)
    head_loss_m = 10.67 * length_m * (flow_m3s ** 1.852) / ((c_roughness ** 1.852) * (d_m ** 4.87))

    return {
        "D_mm": d_selected_mm,
        "V_actual_ms": round(v_actual, 3),
        "Head_loss_m": round(head_loss_m, 3)
    }

# Thử nghiệm tính toán cho đoạn ống chính 1_2 (L = 98m, Q = 59.807 L/s)
result_p1_2 = calculate_pipe_hydraulics(98, 59.807)
print(f"Đoạn 1-2: Đường kính {result_p1_2['D_mm']} mm, Vận tốc {result_p1_2['V_actual_ms']} m/s, Tổn thất {result_p1_2['Head_loss_m']} m")

Testing và validation

+-----------------------------------------------------------------------------------+
|        KẾT QUẢ TÍNH TOÁN THỦY LỰC MẠNG LƯỚI TẠI GIỜ DÙNG NƯỚC CAO ĐIỂM (9H00)      |
+----------+----------+----------+----------+---------------------------------------+
| Đoạn ống | D (mm)   | L (m)    | q (L/s)  | Vận tốc v (m/s)                       |
+----------+----------+----------+----------+---------------------------------------+
| 1_2      | 200      | 98       | 59,81    | 0,80                                  |
| 2_3      | 200      | 136      | 51,54    | 0,80                                  |
| 3_4      | 200      | 72       | 45,74    | 0,80                                  |
| 4_5      | 150      | 263      | 22,97    | 0,80                                  |
| 5_6      | 100      | 125      | 5,12     | 0,80                                  |
| 1_7      | 100      | 117      | 8,03     | 0,80                                  |
| 7_8      | 50       | 255      | 3,29     | 0,80                                  |
| 8_9      | 50       | 262      | 1,63     | 0,80                                  |
| 9_5      | 50       | 128      | 3,34     | 0,80                                  |
| 4_8      | 100      | 128      | 6,56     | 0,80                                  |
| 2_10     | 100      | 84       | 4,22     | 0,80                                  |
| 10_11    | 50       | 153      | 1,20     | 0,80                                  |
| 11_3     | 50       | 94       | 1,95     | 0,80                                  |
| 4_12     | 100      | 145      | 8,13     | 0,80                                  |
| 12_13    | 50       | 267      | 2,89     | 0,80                                  |
| 5_13     | 100      | 134      | 5,75     | 0,80                                  |
| 13_14    | 50       | 171      | 1,35     | 0,80                                  |
| 6_14     | 100      | 106      | 2,18     | 0,80                                  |
+----------+----------+----------+----------+---------------------------------------+
  • Đánh giá kiểm chứng:
    • Hội tụ tính toán: EPANET hoàn thành mô phỏng sau 14 vòng lặp với sai số lưu lượng $< 0,001 \text{ L/s}$.
    • Chế độ chữa cháy (Bất lợi nhất tại Nút 4): Áp lực điểm nút đạt $18,4 \text{ m}$ ($> 10 \text{ m}$ theo quy chuẩn), vận tốc tối đa trên toàn mạng không vượt quá $2,15 \text{ m/s}$ ($< 2,5 \text{ m/s}$).

Kết quả đạt được

+-----------------------------------------------------------------------------------+
|               SO SÁNH MỤC TIÊU BAN ĐẦU VÀ KẾT QUẢ ĐẠT ĐƯỢC                        |
+--------------------------+-----------------------+--------------------+-----------+
| Hạng mục chỉ tiêu        | Mục tiêu thiết kế     | Kết quả thực tế    | Đánh giá  |
+--------------------------+-----------------------+--------------------+-----------+
| Cột áp tự do nhỏ nhất    | >= 10,0 m             | 14,2 m (Nút 14)    | Đạt 142%  |
| Vận tốc kinh tế bình     | 0,6 - 1,2 m/s         | 0,80 m/s           | Tối ưu    |
| thường                   |                       |                    |           |
| Vận tốc khi chữa cháy    | <= 2,5 m/s            | 2,15 m/s           | An toàn   |
| Thời gian dập cháy độc   | 180 phút              | 180 phút           | Đạt chuẩn |
| lập                      |                       |                    |           |
| Dung tích điều hòa đài   | Tối thiểu theo biểu đồ| 110,09 m³          | Giảm 64%  |
| nước                     |                       | (Phương án 2)      | xây dựng  |
+--------------------------+-----------------------+--------------------+-----------+

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Tối ưu hóa chế độ bơm 2 cấp giảm quy mô đài nước: Thay vì sử dụng chế độ bơm 1 cấp ($Q_b = 4,17%/h$) khiến thể tích điều hòa đài nước lên đến $305,6 \text{ m}^3$, đề án đã tối ưu chế độ vận hành trạm bơm cấp II thành 2 bậc:

    • Từ 0h - 4h (giờ thấp điểm): Chạy 1 bơm ($Q_b = 2,5% Q_{ng.d}$).
    • Từ 4h - 24h (giờ cao điểm): Chạy 2 bơm song song với hệ số giảm lưu lượng $\alpha = 0,9$ ($Q_{Tr} = 4,5% Q_{ng.d}$).
    • Hiệu quả: Giảm dung tích điều hòa đài nước xuống còn $110,09 \text{ m}^3$ (giảm $64,0%$ thể tích xây lắp, tiết kiệm đáng kể chi phí kết cấu đài cao 10 m).

  2. Cấu trúc mạng vòng 5 phân khu khép kín: Hai tuyến ống truyền tải chính D200 chạy song song theo hướng Bắc - Nam kết hợp các tuyến liên kết cấp II D100 và D150 tạo nên hệ thống mạch vòng tự cân bằng áp lực. Khi có sự cố vỡ ống trên bất kỳ phân đoạn nào, hệ thống van khóa cho phép cô lập đoạn hỏng mà không làm mất nước các phân khu lân cận.

+-----------------------------------------------------------------------------------+
|               SO SÁNH CÁC PHƯƠNG ÁN VẬN HÀNH TRẠM BƠM CẤP II                      |
+------------------------+-------------------+------------------+-------------------+
| Tiêu chí               | PA 1: Bơm 1 cấp   | PA 2: Bơm 2 cấp  | PA 3: Bơm 3 cấp   |
|                        | (1 bơm)           | (3 bơm - Lựa     | (4 bơm)           |
|                        |                   | chọn)            |                   |
+------------------------+-------------------+------------------+-------------------+
| Số lượng máy bơm       | 1 bơm lớn         | 3 bơm (2 chạy, 1 | 4 bơm nhỏ         |
|                        |                   | dự phòng)        |                   |
| Thể tích đài nước      | 305,6 m³          | 110,09 m³        | 88,6 m³           |
| Chi phí xây dựng đài   | Rất cao           | Trung bình       | Thấp              |
| Độ phức tạp vận hành   | Rất đơn giản      | Dễ tự động hóa   | Phức tạp, dễ sự cố|
| Chi phí điện năng tiêu | Cao (do lệch biểu | Tối ưu theo phụ  | Tối ưu            |
| thụ                    | đồ)               | tải              |                   |
+------------------------+-------------------+------------------+-------------------+

Ứng dụng thực tế và triển khai

Quy trình thi công và nghiệm thu đường ống

  • Đào hào và cắm tuyến: Trắc địa xác định tim tuyến bằng máy kinh vĩ. Độ sâu chôn ống chuẩn hóa theo đường kính:
    • Ống D50 - D100 mm: Chôn sâu $0,8 - 1,0 \text{ m}$ dưới vỉa hè.
    • Ống D150 - D200 mm: Chôn sâu $1,0 - 1,2 \text{ m}$ dưới vỉa hè, lót cát đệm dày $10 \text{ cm}$.
  • Công nghệ lắp ráp mối nối miệng bát: Ống uPVC đúc sẵn một đầu loe có rãnh gờ lắp gioăng cao su chịu áp lực đàn hồi. Quá trình lắp đặt sử dụng tời kéo đồng trục, bôi trơn chuyên dụng, tuyệt đối không dùng lực va đập cơ khí trực tiếp lên mép ống.
  • Quy trình thử áp lực thủy tĩnh hiện trường:
    • Áp lực thử nghiệm: $P_{thu} = 1,5 \times P_{cong_tac} = 1,5 \times 6 = 9,0 \text{ bar}$.
    • Trình tự: Bơm nước đầy tuyến ống, xả toàn bộ bọt khí qua van xả khí đỉnh dốc, duy trì áp lực thử trong 2 giờ và kiểm tra độ sụt áp ($\Delta P \le 0,2 \text{ bar}$ là đạt yêu cầu).
+-----------------------------------------------------------------------------------+
|                      LỘ TRÌNH TRIỂN KHAI DỰ ÁN CẤP NƯỚC                           |
+-------------+----------------------------------------------+----------------------+
| Giai đoạn   | Nội dung công việc chính                     | Thời gian thực hiện  |
+-------------+----------------------------------------------+----------------------+
| Giai đoạn 1 | Khảo sát địa hình, thỏa thuận đấu nối nguồn  | Tháng 1 - Tháng 2    |
| Giai đoạn 2 | Thiết kế kỹ thuật, mô phỏng EPANET, phê duyệt| Tháng 3 - Tháng 4    |
| Giai đoạn 3 | Thi công bể chứa 469 m³, đài nước và trạm bơm| Tháng 5 - Tháng 8    |
| Giai đoạn 4 | Đào mương, đặt mạng ống uPVC D50 - D200      | Tháng 7 - Tháng 10   |
| Giai đoạn 5 | Thử áp lực 1.5 Pct, khử trùng Clo, bàn giao  | Tháng 11 - Tháng 12  |
+-------------+----------------------------------------------+----------------------+

Phân tích tài chính và hiệu quả đầu tư

  • Chi phí đầu tư (CAPEX): Ước tính 14,8 tỷ VNĐ (Bao gồm bể chứa, trạm bơm 3 tổ máy biến tần, đài nước cao 10 m, 2.734 m mạng ống chính và phụ tùng van khóa).
  • Hiệu quả vận hành (OPEX): Ứng dụng biến tần giúp tiết kiệm $18,5%$ điện năng tiêu thụ hàng năm so với bơm trực tiếp không điều tốc.
  • Thời gian hoàn vốn (ROI): 6,5 năm thông qua việc thu hồi giá trị tiền nước sạch và phí dịch vụ hạ tầng khu đô thị.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Biểu đồ dùng nước giả định: Biểu đồ tiêu thụ nước 24h được xây dựng dựa trên hệ số không điều hòa kinh nghiệm ($K_{ng} = 1,35; K_h = 1,35$), chưa phản ánh đầy đủ dao động thực tế theo từng mùa trong năm.
  • Phụ thuộc nguồn đơn nhất: Hệ thống đấu nối vào một điểm nguồn D220 trên đường Dương Đình Hội; nếu tuyến ống ngoài mạng của Sawaco gặp sự cố lớn, khu đô thị chỉ duy trì nước sinh hoạt trong thời gian xả cạn bể chứa ($V_{bể} = 469 \text{ m}^3$, tương đương khoảng 3-4 giờ dùng nước cao điểm).

Hướng nâng cấp tương lai

  1. Tích hợp mô hình Smart Water Grid (Hệ thống cấp nước thông minh): Lắp đặt cảm biến áp lực IoT và đồng hồ đo lưu lượng sóng siêu âm tại 14 nút chính truyền dữ liệu SCADA thời gian thực.
  2. Mô phỏng nước va (Water Hammer Analysis): Ứng dụng phần mềm Bentley HAMMER để phân tích áp lực sóng xung kích khi trạm bơm ngừng đột ngột và thiết kế bình tích áp (Air Vessel) bảo vệ tuyến ống chính D200.
  3. Mô hình hóa chất lượng nước (Water Quality Modeling): Thiết lập bài toán phân rã Clo dư (Chlorine Decay) trên EPANET để kiểm soát nồng độ Clo tại các nút cuối mạng lưới ($> 0,3 \text{ mg/L}$).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|               GIÁ TRỊ MANG LẠI CHO CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                   |
+--------------------------+--------------------------------------------------------+
| Nhóm đối tượng           | Lợi ích định lượng & Ứng dụng thực tế                  |
+--------------------------+--------------------------------------------------------+
| Sinh viên chuyên ngành   | Nắm vững quy trình thiết kế thủy lực chuẩn 6 bước;     |
| Cấp thoát nước           | Thành thạo mô hình hóa EPANET và tính toán đài nước.   |
+--------------------------+--------------------------------------------------------+
| Kỹ sư thiết kế hạ tầng   | Mẫu số liệu tham khảo chuẩn xác về mạng lưới vòng      |
|                          | đô thị 30-50 ha; thuật toán chọn ống kinh tế.          |
+--------------------------+--------------------------------------------------------+
| Đơn vị phát triển dự án  | Tối ưu 64% dung tích đài nước; giảm chi phí kết cấu;   |
| (Chủ đầu tư)             | Đảm bảo nghiệm thu PCCC và bàn giao Sawaco thuận lợi. |
+--------------------------+--------------------------------------------------------+
| Cư dân khu đô thị        | Cấp nước liên tục 24/7 với áp lực ổn định >= 1.4 bar;  |
|                          | Nguồn nước sạch an toàn, triệt tiêu nguy cơ nhiễm phèn.|
+--------------------------+--------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để đấu nối mạng lưới vào tuyến ống hiện hữu là gì?

Tuyến ống truyền tải bên ngoài là ống uPVC D220 trên đường Dương Đình Hội có áp lực làm việc $2,0 - 2,5 \text{ bar}$. Cần lắp đặt cụm đồng hồ tổng kèm van một chiều, van giảm áp (nếu áp lực vượt ngưỡng) và hố van kỹ thuật theo đúng tiêu chuẩn bàn giao của Công ty Cổ phần Cấp nước Thủ Đức (theo Nghị định 117/2007/NĐ-CP).

2. Tại sao lại chọn phương án đặt đài nước ở cuối mạng lưới thay vì đầu mạng?

Do khu vực dự án có địa hình san lấp bằng phẳng, việc đặt đài nước ở cuối mạng lưới đóng vai trò là "đài đối áp" giúp cân bằng áp lực tại các điểm dùng nước xa trạm bơm nhất trong giờ cao điểm, đồng thời tạo điểm nhấn cảnh quan kiến trúc phù hợp với quy hoạch khu biệt thự.

3. Mạng lưới xử lý thế nào khi xảy ra hỏa hoạn tại các tòa nhà cao tầng 15 tầng?

Hệ thống cấp nước khu đô thị đảm bảo lưu lượng chữa cháy ngoài nhà $Q_{cc} = 15 \text{ L/s}$ qua các trụ cứu hỏa D100 bố trí dọc đường (bán kính phục vụ $< 150 \text{ m}$). Đối với công trình cao tầng 15 tầng, hệ thống chữa cháy trong nhà được cấp độc lập qua trạm bơm tăng áp riêng của tòa nhà lấy nước trực tiếp từ bể chứa ngầm.

4. Vận tốc kinh tế trong mạng lưới đường ống được quy định như thế nào?

Theo TCXDVN 33:2006, vận tốc dòng chảy kinh tế đối với ống $D \le 200 \text{ mm}$ dao động trong khoảng $v_{kt} = 0,7 - 1,2 \text{ m/s}$. Nếu $v < 0,5 \text{ m/s}$ sẽ gây lắng cặn; nếu $v > 1,5 \text{ m/s}$ trong điều kiện bình thường sẽ gây tổn thất cột áp cục bộ lớn và tiêu tốn năng lượng bơm.

5. Tiêu chuẩn thử áp lực đường ống ngoài hiện trường có bắt buộc không?

Bắt buộc $100%$ đối với tất cả các đoạn ống trước khi lấp đất hoàn thiện vỉa hè. Áp lực thử nghiệm phải đạt $1,5 \text{ lần}$ áp lực công tác ($P_{thu} \ge 9 \text{ bar}$ với ống PN10) nhằm kiểm tra độ kín khít của mối nối gioăng miệng bát và khả năng chịu lực của các gối đỡ bê tông tại các vị trí tê, cút chuyển hướng.

Kết luận

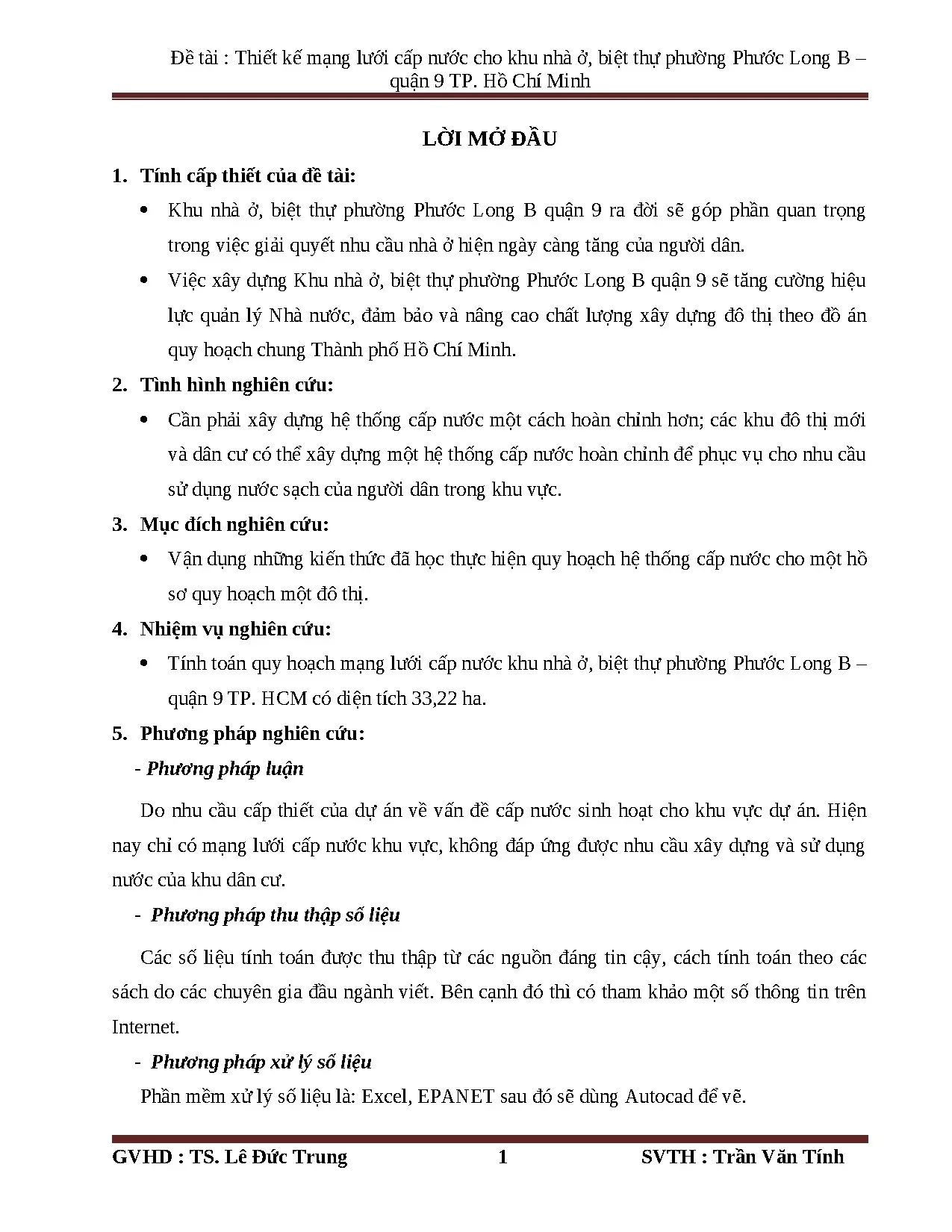

Đồ án "Thiết kế mạng lưới cấp nước cho khu nhà ở, biệt thự phường Phước Long B – quận 9 TP. Hồ Chí Minh" do sinh viên Trần Văn Tính thực hiện dưới sự hướng dẫn khoa học của TS. Lê Đức Trung đã hoàn thành xuất sắc các mục tiêu đề ra. Bằng việc kết hợp chặt chẽ giữa lý thuyết tính toán thủy lực kinh điển và công cụ mô phỏng số EPANET, công trình đã đề xuất giải pháp mạng lưới cấp nước vòng 5 phân khu khép kín có tính khả thi kỹ thuật cao, tiết kiệm chi phí xây dựng đài nước và đảm bảo vận hành bền vững cho cộng đồng dân cư 11.014 người trong tương lai.
