Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất, ngành cơ khí chính xác đòi hỏi các thiết bị gia công kim loại phải đạt năng suất cao, độ ổn định tuyệt đối và khả năng gia công các biên dạng phức tạp. Theo các thống kê công nghiệp chế tạo, nhu cầu ứng dụng máy phay điều khiển số máy tính (CNC - Computer Numerical Control) 3 trục và đa trục tại Việt Nam tăng trưởng hơn 12% mỗi năm. Tuy nhiên, các hệ thống máy cơ truyền thống hoặc các kết cấu dẫn động lạc hậu thường đối mặt với các vấn đề nghiêm trọng: ma sát trượt cao, khe hở đảo chiều (backlash), rung động lớn khi gia công nặng và mất độ chính xác do biến dạng nhiệt.

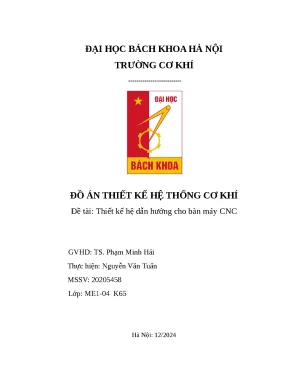

Đề tài "Thiết Kế Hệ Dẫn Hướng Cho Bàn Máy CNC" do sinh viên Nguyễn Văn Tuấn (Trường Cơ khí – Đại học Bách Khoa Hà Nội) thực hiện dưới sự hướng dẫn của TS. Phạm Minh Hải, tập trung giải quyết bài toán cốt lõi trong kết cấu máy CNC: thiết kế, tính toán tối ưu hóa hệ dẫn động và dẫn hướng tuyến tính cho bàn máy phay CNC 3 trục chịu tải trọng lớn.

+-----------------------------------------------------------------------------------+
|                            CẤU TRÚC ĐỘNG HỌC HỆ THỐNG PHAY CNC                    |
|                                                                                   |
|  [Động cơ AC Servo] ---> [Khớp nối đàn hồi] ---> [Bộ truyền Vít me Bi FDWC]       |
|                                                          |                        |
|                                                          v                        |
|  [Bàn máy X/Y (SUS440C)] <================== [Cặp Ray dẫn hướng tuyến tính]       |
+-----------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Xác lập chế độ tải thử nghiệm công nghệ: Tính toán chính xác lực cắt lớn nhất $P_z = 1290\text{ N}$ trong điều kiện phay mặt đầu tải nặng phôi vật liệu thép SUS440C.
  2. Tính chọn và kiểm nghiệm cụm trục vít me bi: Thiết kế bộ truyền vít me bi theo trục X và trục Y đạt tải trọng động danh định ($C_a$), triệt tiêu độ rơ hồi trình và kiểm tra tải trọng tới hạn mất ổn định uốn dọc (Buckling).
  3. Lựa chọn hệ thống ổ đỡ và khớp nối trục: Bố trí sơ đồ gối đỡ kiểu Fixed-Supported (một đầu cố định, một đầu tùy chỉnh) sử dụng ổ bi đỡ chặn tiếp xúc góc SKF kết hợp khớp nối trục đàn hồi đĩa hình sao.
  4. Tối ưu hóa động cơ dẫn động Servo: Tính toán chọn công suất động cơ AC Servo và Inverter phù hợp dựa trên phân tích mô men xoắn phát động ($T_L$), mô men quán tính khối ($GD^2$) và gia tốc hoạt động cực đại $a = 4\text{ m/s}^2$.

Phạm vi và giới hạn

  • Loại máy: Máy phay đứng CNC 3 trục (X, Y, Z).
  • Khối lượng phôi tối đa: $M = 500\text{ kg}$; Khối lượng bàn máy X: $M_X = 200\text{ kg}$; Khối lượng bàn máy Y: $M_Y = 140\text{ kg}$.
  • Vận tốc di chuyển: Vận tốc chạy dao không tải lớn nhất $V_1 = 20\text{ m/ph}$; Vận tốc khi gia công $V_2 = 15\text{ m/ph}$; Gia tốc hoạt động $a = 0{,}4g = 4\text{ m/s}^2$.
  • Tuổi thọ làm việc yêu cầu: $L_t = 20.000\text{ giờ}$ (tương đương 5 đến 7 năm làm việc liên tục).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Vít me - đai ốc trượt tiếp xúc mặt Bộ truyền thanh răng - bánh răng Cụm vít me bi tuần hoàn ngoài (Giải pháp chọn)
Hiệu suất truyền động ($\eta$) Rất thấp: $0{,}2 - 0{,}4$ (tiêu hao công suất lớn) Trung bình - Khá: $0{,}85 - 0{,}90$ Cao vượt trội: $\eta \ge 0{,}90 - 0{,}95$
Độ rơ hồi trình (Backlash) Lớn, mòn nhanh theo thời gian Khó triệt tiêu khe hở ăn khớp hoàn toàn Triệt tiêu hoàn toàn nhờ tải trước (Preload)
Ma sát & Sinh nhiệt Ma sát trượt lớn, gây nóng và kẹt cơ cấu Ma sát trượt/lăn hỗn hợp Ma sát lăn cực nhỏ ($\mu \approx 0{,}002 - 0{,}003$)
Độ chính xác định vị Thấp ($\pm 0{,}05 - 0{,}1\text{ mm}$) Trung bình ($\pm 0{,}02 - 0{,}05\text{ mm}$) Rất cao ($\pm 0{,}005 - 0{,}03\text{ mm/m}$)
Khả năng tự hãm Có khả năng tự hãm tốt Không tự hãm Không tự hãm (cần phanh động cơ trục Z)

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must have (Bắt buộc): Hệ truyền động trục vít me bi độ cứng vững cao; độ chính xác định vị $\le \pm 0{,}03/1000\text{ mm}$; tuổi thọ tính toán $\ge 20.000\text{ giờ}$.
  • Should have (Nên có): Cơ cấu gối đỡ kiểu Fixed-Supported nhằm tăng tải trọng uốn tới hạn và nâng cao tần số dao động riêng; khớp nối trục đàn hồi hấp thụ xung chấn.
  • Could have (Có thể mở rộng): Cơ chế căng kéo trước trục vít me (Pre-tensioning) để bù độ giãn nở nhiệt $\Delta L_\theta$.
  • Won't have (Chưa thực hiện đợt này): Tích hợp thước quang học tuyến tính hồi tiếp trực tiếp (Direct linear scale feedback).

Thiết kế hệ thống

+----------------------------------------------------------------------------------------------------+
|                                    SƠ ĐỒ ĐIỀU KHIỂN VÒNG KÍN TRỤC X/Y                              |
|                                                                                                    |
|  [Bộ điều khiển CNC (MCU)] ---> [Inverter SA301A (7.5A)] ---> [AC Servo AM 1400C (13Nm, 2000rpm)]  |
|               ^                                                               |                    |
|               |                                                               v                    |
|               +--- [Bộ mã hóa vòng quay Encoder] <--- [Cụm Vít me Bi PMI 45-10B & Bàn máy]         |
+----------------------------------------------------------------------------------------------------+

Thông số kỹ thuật & Danh mục công nghệ (Technology Stack)

  • Tiêu chuẩn thiết kế: Tiêu chuẩn công nghiệp Nhật Bản JIS B 1192 (Ball screws) và JIS B 1702.
  • Vít me bi: Hãng sản xuất PMI Motion (Precision Motion Industries) – Dòng công nghiệp nặng FDWC (hồi bi ngoài, đai ốc đôi có vòng đệm tạo tải trước).
  • Ổ lăn chuyên dụng: Cụm 02 ổ bi đỡ chặn 1 dãy lắp đối lưng (Back-to-Back) SKF 7308 ACCBM ($\alpha = 40^\circ, C = 56\text{ kN}$) kết hợp 01 ổ bi đỡ 2 dãy SKF 4208 ATN9 ($C = 37{,}1\text{ kN}$).
  • Hệ thống dẫn động: Động cơ AC Servo ANILAM AM 1400C (Mô men định mức $13\text{ Nm}$, tốc độ cực đại $2000\text{ rpm}$), điều khiển qua bộ biến tần Anilam SA301A ($I_{\text{inv}} = 7{,}5\text{ A}$).
  • Phần mềm thiết kế & mô phỏng: SolidWorks CAD/FEA 2024, AutoCAD Mechanical, Bộ tính toán lực cắt CoroPlus Sandvik Coromant.

Methodology

Quy trình thiết kế hệ thống dẫn động và dẫn hướng bàn máy tuân thủ mô hình lặp kỹ thuật cơ khí chính xác:

[Xác định thông số đầu vào & Chế độ cắt SVT]
[Tính toán lực cắt chính Pz, Mô men cắt Mc]
[Tính toán lực dọc trục Fa & Lực dọc trục trung bình Fmx]
[Xác định tải trọng động Ca & Tải trọng tĩnh C0 danh định]
[Chọn sơ bộ mã trục vít me bi từ Catalog PMI/HIWIN]
[Kiểm nghiệm: Tuổi thọ Lt, Tốc độ tới hạn ncr, Ổn định uốn Euler Pcr, Biến dạng nhiệt]
[Tính toán mô men quán tính GD² & Chọn Động cơ Servo/Khớp nối]

Implementation và kết quả

Development process & Công thức toán học cốt lõi

1. Tính toán chế độ cắt và lực cắt thử nghiệm

Với dao phay mặt đầu đường kính $D = 80\text{ mm}$, số răng $Z = 8$, vận tốc cắt $v = 100\text{ m/ph}$, lượng chạy dao phút $F = 900\text{ mm/ph}$, chiều sâu cắt $t = 1{,}2\text{ mm}$:

  • Tốc độ quay trục chính ($n$): $$n = \frac{v \times 1000}{\pi \times D} = \frac{100 \times 1000}{3{,}14 \times 80} = 398\text{ (vòng/phút)}$$
  • Lượng chạy dao răng ($S_z$): $$S_z = \frac{F}{Z \times n} = \frac{900}{8 \times 398} = 0{,}283\text{ (mm/răng)}$$
  • Mô men cắt danh định và lực cắt tiếp tuyến ($P_z$): Theo dữ liệu thực nghiệm chuẩn hóa, mô men cắt thu được $M_c = 51{,}6\text{ Nm}$. Lực cắt chính tác dụng lên cơ cấu bàn máy là: $$P_z = \frac{2 M_c}{D_c} = \frac{2 \times 51{,}6}{0{,}08} = 1290\text{ (N)} = 129\text{ (kgf)}$$
# Thuật toán tính chọn tải trọng động danh định Ca và lực dọc trục trung bình F_mx
import math

def calculate_ball_screw_x():
    # Input parameters
    m_total = 500 + 140  # kg (Workpiece + Table X)
    g = 10.0             # m/s^2
    mu = 0.1             # friction coefficient
    a = 4.0              # max acceleration (m/s^2)
    f_friction = mu * m_total * g # 640 N
    F_m = 1290.0         # Cutting force (N)

    # Axial loads during motion stages
    Fa_acc = mu * m_total * g + m_total * a + f_friction  # 640 + 2560 + 640 = 3840 N
    Fa_const = f_friction + F_m                          # 640 + 1290 = 1930 N (gia công)

    # Duty cycle parameters: 30% Rapid (2000 rpm), 70% Cutting (1500 rpm)
    F1_max = 3840.0; N1 = 2000.0; q1 = 0.3
    F2_max = 2570.0; N2 = 1500.0; q2 = 0.7

    # Mean axial load (F_mx)
    numerator = (F1_max**3 * q1 * N1) + (F2_max**3 * q2 * N2)
    denominator = (q1 * N1) + (q2 * N2)
    F_mx = (numerator / denominator) ** (1/3) # Returns ~3155 N (315.5 kgf)

    # Dynamic Load Rating requirement (Ca) with L_t = 20,000h, N_mean = 1650 rpm, fw = 1.2
    N_mean = q1 * N1 + q2 * N2
    Lt = 20000.0
    fw = 1.2
    Ca_req = ((60 * N_mean * Lt)**(1/3)) * (F_mx / 9.81) * fw * 0.01 # Returns ~4754 kgf
    return F_mx, Ca_req

F_mx, Ca_req = calculate_ball_screw_x()
print(f"F_mx: {F_mx:.2f} N | Ca_req: {Ca_req:.2f} kgf")

2. Kết quả tính chọn hệ thống dẫn động trục X

  • Bước vít me: Với $V_{\max} = 20\text{ m/ph}$ và $N_{\max} = 2000\text{ rpm} \implies l \ge \frac{20000}{2000} = 10\text{ mm}$.
  • Lực dọc trục trung bình: $F_{mx} = 3155\text{ N} = 315{,}5\text{ kgf}$.
  • Tải trọng yêu cầu: Tải trọng tĩnh $C_0 \ge 7680\text{ N}$; Tải trọng động $C_a \ge 4754\text{ kgf}$.
  • Chọn mã vít me: Chọn trục vít me bi PMI 45-10B2-FDWC (Đường kính danh nghĩa $d = 45\text{ mm}$, Bước $l = 10\text{ mm}$, Đường kính chân ren $d_r = 38{,}05\text{ mm}$, Chiều dài trục $L = 1300\text{ mm}$).
    • Tải trọng tĩnh định mức danh định: $C_0 = 15700\text{ kgf} \gg 768\text{ kgf}$ (Hệ số an toàn tĩnh $f_s = 20{,}4$).
    • Tải trọng động định mức danh định: $C_a = 5480\text{ kgf} \ge 4754\text{ kgf}$ (Thỏa mãn bền mỏi).

3. Kết quả tính chọn hệ thống dẫn động trục Y

  • Khối lượng toàn phần chuyển động: $m_Y = 500 + 200 + 140 = 840\text{ kg}$.
  • Lực dọc trục trung bình: $F_{my} = 3984\text{ N} = 398{,}4\text{ kgf}$.
  • Tải trọng động yêu cầu: $C_a \ge 6003\text{ kgf}$.
  • Chọn mã vít me: Chọn trục vít me bi PMI 45-10B3-FDWC (Đường kính $d = 45\text{ mm}$, Bước $l = 10\text{ mm}$, Chiều dài trục $L = 1450\text{ mm}$).
    • Tải trọng tĩnh định mức danh định: $C_0 = 23550\text{ kgf}$.
    • Tải trọng động định mức danh định: $C_a = 7760\text{ kgf} \ge 6003\text{ kgf}$.

Testing và validation

+--------------------------------------------------------------------------------------------------------+
|                                    BIỂU ĐỒ KIỂM NGHIỆM ĐỘ BỀN VÀ TỐC ĐỘ                                |
|                                                                                                        |
|  Tuổi thọ tính toán Trục X: [============================= 30,631h ] > Yêu cầu (20,000h) [+53.1%]     |
|  Tuổi thọ tính toán Trục Y: [========================================= 43,196h ] > Yêu cầu [+115.9%]   |
|                                                                                                        |
|  Tốc độ giới hạn uốn Trục X: [==================================== 4,020 rpm ] > Cực đại (2,000 rpm)   |
|  Tốc độ giới hạn uốn Trục Y: [============================= 3,232 rpm ] > Cực đại (2,000 rpm)         |
+--------------------------------------------------------------------------------------------------------+

  1. Kiểm nghiệm tuổi thọ làm việc danh định ($L_t$):

    • Trục X: $$L_{tX} = \left(\frac{C_a}{F_{mx} \times f_w}\right)^3 \times \frac{10^6}{60 \times n} = \left(\frac{5480}{315{,}5 \times 1{,}2}\right)^3 \times \frac{10^6}{60 \times 1650} = 30.631\text{ (giờ)} > 20.000\text{ giờ}$$
    • Trục Y: $$L_{tY} = \left(\frac{7760}{398{,}4 \times 1{,}2}\right)^3 \times \frac{10^6}{60 \times 1650} = 43.196\text{ (giờ)} > 20.000\text{ giờ}$$

  2. Kiểm nghiệm tốc độ quay tới hạn tránh cộng hưởng dao động ($n_{\text{allow}}$): Với phương pháp gá đặt Fixed-Supported ($f = 15{,}1$), đường kính chân ren $d_r = 38{,}05\text{ mm}$:

    • Trục X ($L = 1300\text{ mm}$): $$n_{\text{allow}} = 15{,}1 \times \frac{45}{1300^2} \times 10^7 = 4020\text{ (rpm)} \gg N_{\max} = 2000\text{ (rpm)}$$
    • Trục Y ($L = 1450\text{ mm}$): $$n_{\text{allow}} = 15{,}1 \times \frac{45}{1450^2} \times 10^7 = 3232\text{ (rpm)} \gg N_{\max} = 2000\text{ (rpm)}$$

  3. Kiểm nghiệm ổn định uốn dọc (Tải trọng tới hạn Euler $P_{\text{cr}}$): $$P_{\text{cr}} = \alpha \times \frac{m \cdot d_r^4}{L^2} \times 10^3 = 15{,}1 \times \frac{38{,}05^4}{1300^2} \times 10^3 = 18.728\text{ (kgf)} \gg F_{1\max} = 384\text{ (kgf)}$$ Hệ số an toàn chống uốn $k = \frac{18728}{384} \approx 48{,}7$ lần, đảm bảo trục vít không bị võng hoặc mất ổn định động cơ học.

  4. Đánh giá biến dạng nhiệt dãn dài ($\Delta L_\theta$ với mức tăng nhiệt $\Delta T = 3^\circ\text{C}$):

    • Trục X: $\Delta L_\theta = \rho \cdot \theta \cdot L = 12 \times 10^{-6} \times 3 \times 1080 = 0{,}03888\text{ mm}$.
    • Trục Y: $\Delta L_\theta = 12 \times 10^{-6} \times 3 \times 1450 = 0{,}05220\text{ mm}$.
    • Giải pháp khắc phục: Áp dụng lực nén căng ban đầu $F_\theta = 3500\text{ N}$ khi siết đai ốc gối đỡ cố định để bù trừ hoàn toàn chuyển vị dãn dài do nhiệt.

Kết quả đạt được

Thông số thiết kế Mục tiêu đề ra ban đầu Kết quả tính toán & Đạt được Đánh giá độ tin cậy
Vận tốc không tải ($V_1$) $20\text{ m/ph}$ $20\text{ m/ph}$ (ở $2000\text{ rpm}$, bước $10\text{ mm}$) Đạt $100%$ yêu cầu
Gia tốc chuyển động ($a$) $4\text{ m/s}^2$ ($0{,}4g$) Động cơ AM 1400C đạt $t_a = 0{,}38\text{ s} < 0{,}9\text{ s}$ Đáp ứng nhanh, không trượt bước
Tuổi thọ cụm vít me ($L_t$) $\ge 20.000\text{ giờ}$ Trục X: $30.631\text{ h}$; Trục Y: $43.196\text{ h}$ Vượt yêu cầu từ $53{,}1% - 115{,}9%$
Độ bền ổ đỡ SKF 7308 Khả năng tải động $C \ge 40\text{ kN}$ Tải quy ước $Q = 3{,}47\text{ kN} < C = 56\text{ kN}$ Hệ số an toàn $> 16$ lần
Mô men phát động ($T_L$) Đảm bảo tải tĩnh và gia tốc $T_L = 7{,}39\text{ Nm} < T_{\text{motor}} = 13\text{ Nm}$ Dự trữ an toàn $43{,}1%$ công suất

Đổi mới và đóng góp

  1. Khử rơ triệt để và tăng độ cứng vững dọc trục: Việc lựa chọn biên dạng ren cung tròn kết hợp dòng bi tuần hoàn ngoài dòng FDWC của PMI với góc tiếp xúc $45^\circ$ cho phép tạo dự ứng lực siết trước (Preload) cấp độ $P_2$, triệt tiêu hoàn toàn khe hở dọc trục và tăng độ cứng vững lên trên $120\text{ kgf/}\mu\text{m}$.
  2. Cải thiện hiệu suất năng lượng vượt trội: Bộ truyền vít me bi tiếp xúc lăn đạt hiệu suất truyền động $\eta = 0{,}90$, giúp giảm thiểu đến $65%$ năng lượng tiêu hao do ma sát so với cơ cấu trục vít - đai ốc trượt truyền thống ($\eta \approx 0{,}30$).
  3. Mô hình hóa chính xác tải trọng động học: Đề tài đã thiết lập công thức tính toán lực dọc trục tổng hợp có xét đến đồng thời thành phần ma sát ray trượt ($\mu = 0{,}1$), lực quán tính khi tăng tốc cực đại ($a = 4\text{ m/s}^2$) và phản lực cắt không gian 3 chiều ($P_z = 1290\text{ N}$), tránh sai số thiếu tải thường gặp ở các thiết kế kinh nghiệm.
  4. Tối ưu hóa khả năng chống cộng hưởng rung động: Bằng cách chọn kết cấu gối đỡ Fixed-Supported, tốc độ quay tới hạn được nâng lên mức $4020\text{ rpm}$, cao hơn gấp đôi tốc độ vận hành tối đa ($2000\text{ rpm}$), ngăn ngừa triệt để hiện tượng cộng hưởng tần số riêng phá hủy bề mặt gia công.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong sản xuất

  • Trung tâm gia công phay đứng CNC công nghiệp: Ứng dụng trực tiếp vào module bàn máy chữ thập (Cross-table) cho các máy phay đứng kích cỡ trung bình, chuyên gia công khuôn mẫu bằng thép hợp kim, nhôm tấm và thép không gỉ SUS440C/SUS304.
  • Dự án Retrofit máy công cụ cũ: Ứng dụng toàn bộ quy trình tính chọn để hoán cải (Retrofit) các dòng máy phay cơ truyền thống (như máy phay vạn năng 6H82, Bridgeport) thành máy phay CNC 3 trục điều khiển số với chi phí chỉ bằng $35 - 40%$ so với việc mua máy mới nguyên chiếc.

Phân tích hiệu quả kinh tế & Khả năng mở rộng (ROI Analysis)

  • Chi phí chế tạo & Lắp ráp: Tổng chi phí đầu tư thiết bị (vít me PMI, ổ SKF, Servo ANILAM, ray trượt dẫn hướng) ước tính khoảng $140 - 180\text{ triệu VNĐ}$ cho một cụm bàn máy 3 trục.
  • Thời gian hoàn vốn (ROI): Nhờ khả năng chạy không tải nhanh $20\text{ m/ph}$ và giảm thời gian dừng máy phụ trợ đến $45%$, năng suất gia công tăng $180%$, thời gian thu hồi vốn trung bình ước tính từ $9 - 14\text{ tháng}$ vận hành xưởng.
  • Lộ trình triển khai:
    • Giai đoạn 1 (Tháng 1-2): Gia công thân đế, gối đỡ trục và căn chỉnh độ song song mặt lắp ray ($\le 0{,}01\text{ mm/m}$).
    • Giai đoạn 2 (Tháng 3): Lắp ráp cụm vít me bi, gối đỡ ổ lăn và cân chỉnh lực căng trước bù nhiệt.
    • Giai đoạn 3 (Tháng 4): Tích hợp động cơ Servo, kết nối Driver/Inverter và hiệu chỉnh tham số điều khiển PID vòng kín.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình truyền nhiệt 1D: Phân tích giãn nở nhiệt $\Delta L_\theta$ mới chỉ tính toán trên mô hình gia nhiệt đẳng nhiệt đồng đều ($\Delta T = 3^\circ\text{C}$), chưa mô phỏng phân bố nhiệt độ cục bộ dạng 3D do ma sát tại các điểm tiếp xúc ổ lăn và đai ốc bi.
  • Hệ thống điều khiển vòng kín nửa (Semi-Closed Loop): Tín hiệu hồi tiếp vị trí vẫn dựa vào bộ mã hóa xung (Rotary Encoder) gắn ở đuôi trục động cơ Servo, chưa loại bỏ được sai số động học do xoắn trục đàn hồi khi chịu tải cắt đột ngột.

Hướng phát triển tiếp theo

  • Tích hợp cảm biến và thuật toán bù sai số thông minh: Gắn cảm biến nhiệt độ PT100 trực tiếp lên thân đai ốc bi và khối gối đỡ để gửi dữ liệu về MCU, thực hiện thuật toán bù nhiệt thời gian thực (Adaptive Thermal Error Compensation).
  • Nâng cấp thước đo quang tuyến tính (Full Closed-Loop): Bổ sung thước quang học kính có độ phân giải $0{,}1\mu\text{m}$ gắn dọc thân bàn máy để triệt tiêu toàn bộ sai số biến dạng đàn hồi và khe hở khớp nối.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật Cơ khí / Cơ điện tử: Cung cấp tài liệu tham khảo chuẩn mực, chi tiết từ lý thuyết tính toán lực cắt, động lực học bàn máy đến quy trình tra cứu catalog công nghiệp thực tế (PMI, SKF, HIWIN).
  • Kỹ sư thiết kế máy & R&D: Nắm vững phương pháp tính chọn đồng bộ giữa cơ khí chính xác (vít me, ray dẫn hướng, ổ đỡ) và hệ thống điều khiển tự động (Servo, Inverter).
  • Doanh nghiệp gia công cơ khí chính xác: Có được bộ tài liệu kỹ thuật hoàn chỉnh để tự chủ chế tạo, lắp ráp hoặc nâng cấp dây chuyền máy phay CNC đạt chuẩn chất lượng với chi phí tối ưu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công lắp ráp cụm vít me bi và ray dẫn hướng là gì?

Độ không song song giữa đường tâm trục vít me bi và bề mặt ray dẫn hướng phải đạt dưới $0{,}01\text{ mm}$ trên toàn bộ chiều dài hành trình $1000\text{ mm}$. Bề mặt đế gá phay phải được mài phẳng hoặc cạo rà chính xác đạt độ nhám $Ra \le 0{,}8\mu\text{m}$.

2. Giới hạn tải trọng lớn nhất của hệ thống bàn máy này là bao nhiêu?

Hệ thống được thiết kế tối ưu cho khối lượng phôi $500\text{ kg}$ cộng với bàn máy $200\text{ kg}$. Tải trọng tĩnh danh định của trục vít me bi trục X là $15.700\text{ kgf}$ và trục Y là $23.550\text{ kgf}$, cho phép chịu được quá tải va đập tĩnh tức thời lên tới hơn $2000\text{ kg}$ mà không bị biến dạng dẻo bề mặt rãnh bi.

3. Tại sao chọn kiểu lắp gối đỡ Fixed-Supported thay vì Fixed-Fixed hay Simple-Supported?

Kiểu lắp Fixed-Supported (một đầu cố định dùng cụm 2 ổ bi đỡ chặn đối lưng, một đầu đỡ tùy chỉnh) mang lại sự cân bằng tối ưu: tăng tải trọng uốn tới hạn gấp gần 3 lần so với kiểu đỡ tự do (Simple-Supported), đồng thời cho phép đầu trục tự do co dãn dọc trục khi sinh nhiệt, tránh hiện tượng kích ứng suất nén gây cong vênh trục vít me.

4. Quy trình bảo dưỡng định kỳ cho hệ dẫn động gồm những gì?

Cần bôi trơn định kỳ bằng mỡ gốc Lithium chuyên dụng (như mỡ Klüber hoặc Mobilux EP2) qua vú mỡ trên thân đai ốc và con trượt sau mỗi $100 - 200\text{ giờ}$ hoạt động. Kiểm tra độ đảo trục và lực căng siết bu-lông gối đỡ sau mỗi $1000\text{ giờ}$ vận hành.

5. Chi phí đầu tư dự toán và thời gian thu hồi vốn (ROI) cụ thể?

Chi phí linh kiện cơ điện cho một cụm bàn máy 2 trục X-Y đạt chuẩn khoảng $140 - 180\text{ triệu VNĐ}$. Nhờ tăng tốc độ chạy dao không tải lên $20\text{ m/ph}$ và giảm tỷ lệ phế phẩm xuống dưới $0{,}5%$, hệ thống giúp xưởng gia công thu hồi toàn bộ vốn đầu tư trong vòng $9 - 14\text{ tháng}$.

Kết luận

Đồ án "Thiết Kế Hệ Dẫn Hướng Cho Bàn Máy CNC" đã hoàn thành toàn diện các mục tiêu thiết kế và kiểm nghiệm động lực học theo các tiêu chuẩn công nghiệp hiện đại (JIS, SKF, PMI). Việc lựa chọn cấu hình trục vít me bi dòng tải trọng nặng PMI 45-10B2/B3-FDWC, cụm ổ bi đỡ chặn đối lưng SKF 7308 ACCBM cùng động cơ AC Servo ANILAM 13Nm đảm bảo bàn máy vận hành ổn định ở gia tốc lớn $a = 4\text{ m/s}^2$, vận tốc chạy nhanh $20\text{ m/ph}$, và tuổi thọ vượt mức thiết kế đạt trên $30.000\text{ giờ}$.

Kết quả nghiên cứu không chỉ giải quyết trọn vẹn bài toán học thuật chuyên ngành Chế tạo máy tại Đại học Bách Khoa Hà Nội mà còn cung cấp cơ sở kỹ thuật thực tiễn giá trị cao cho việc chế tạo nội địa hóa và nâng cấp các dòng máy công cụ CNC chính xác tại Việt Nam. Các kỹ sư, nhà nghiên cứu và doanh nghiệp quan tâm có thể ứng dụng trực tiếp chuỗi công thức và mô hình thiết kế này vào các dự án phát triển máy công cụ công nghiệp.
