Đồ án Quá trình Thiết bị: Thiết kế Hệ thống Cô đặc KOH 2 nồi xuôi chiều

Dự án đồ án: thiết kế hệ thống cô đặc koh 2.75 tấn/giờ áp dụng công nghệ tiên tiến, tối ưu giải pháp kỹ thuật cho trong thời kỳ mới

• Tác giả: Nguyễn Duy Đạt
• Người hướng dẫn: PGS. Nguyễn Thế Hữu
• Trường học: Trường Đại học Công nghiệp Hà Nội
• Chuyên ngành: Quá trình thiết bị

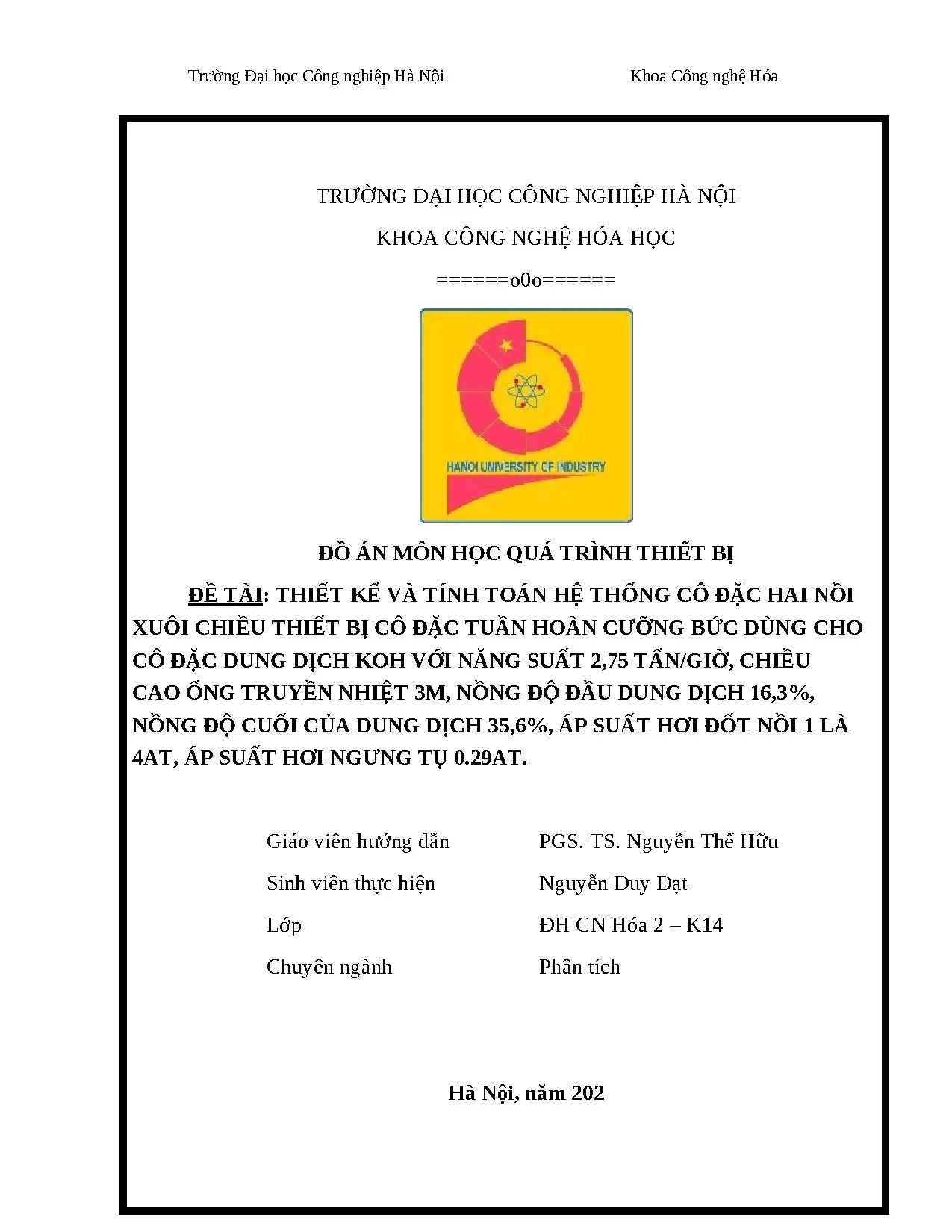

• Đề tài: Thiết Kế Và Tính Toán Hệ Thống Cô Đặc Hai Nồi Xuôi Chiều Thiết Bị Cô Đặc Tuần Hoàn Cưỡng Bức Dùng Cho Cô Đặc Dung Dịch KOH Với Năng Suất 2,75 Tấn/giờ, Chiều Cao Ống Truyền Nhiệt 3M, Nồng Độ Đầu Dung Dịch 16,3%, Nồng Độ Cuối Của Dung Dịch 35,6%, Áp Suất Hơi Đốt Nồi 1 Là 4at, Áp Suất Hơi Ngưng Tụ 0
• Loại tài liệu: Đồ án môn học
• Năm xuất bản: 202
• Địa điểm: Hà Nội

Mục lục chi tiết

• Lời cảm ơn
• MỤC LỤC
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG
• 1.1. GIỚI THIỆU CHUNG VỀ KALI HYDROXIDE(KOH)
• 1.2. Tính chất vật lí
• 1.3. Tính chất hóa học của KOH
• 1.4. VẼ VÀ THUYẾT MINH DÂY CHUYỀN SẢN XUẤT
• 1.5. Giới thiệu chung về cô đặc
• 1.6. Sơ lược về quá trình cô đặc
• 1.7. Dây chuyền sản xuất
• 2. CHƯƠNG 2: TÍNH TOÁN THIẾT BỊ CHÍNH
• 2.1. CÁC THÔNG SỐ BAN ĐẦU
• 2.2. CÂN BẰNG VẬT LIỆU
• 2.3. Lượng hơi thứ bốc ra khỏi hệ thống: W (kg/h)
• 2.4. Lượng hơi thứ bốc ra khỏi mỗi nồi
• 2.5. Nồng độ dung dịch ra khỏi mỗi nồi
• 2.6. CÂN BẰNG NHIỆT
• 2.7. Chênh lệch áp suất chung của cả hệ thống ( ∆ P )
• 2.8. Chênh lệch áp suất, nhiệt độ của mỗi nồi
• 2.9. Tính nhiệt độ và áp suất hơi đốt ra khỏi mỗi nồi
• 2.10. Tính nhiệt độ và áp suất hơi thứ ra khỏi mỗi nồi
• 2.11. Tính tổn thất nhiệt lượng cho từng nồi
• 2.12. Tổn thất do đường ống ( Δ , , ,)
• 2.13. TÍNH HÊ SỐ NHIỆT ĐỘ HỮU ÍCH CỦA CẢ HỆ THỐNG VÀ TỪNG NỒI
• 2.14. Xác định hệ số nhiệt độ hữu ích trong hệ thống
• 2.15. Xác định nhiệt độ sôi của từng nồi
• 2.16. Xác định nhiệt độ hữu ích ở mỗi nồi
• 2.17. LẬP PHƯƠNG TRÌNH CÂN BẰNG NHIỆT LƯỢNG. TÍNH HỆ SỐ CẤP NHIỆT , NHIỆT LƯỢNG TRUNG BÌNH TỪNG NỒI. Tính hệ số cấp nhiệt α khi ngưng tụ hơi
• 2.18. Xác định nhiệt tải riêng về phía hơi ngưng tụ
• 2.19. Tính hệ số cấp nhiệt từ bề mặt đốt đến chất lỏng sôi α 2 i ,W/m2 độ. Nhiệt tải riêng về phía dung dịch.So sánh q2i và q1i
• 2.20. Xác định hệ số truyền nhiệt cho từng nồi
• 2.21. HIỆU SỐ NHIỆT ĐỘ HỮU ÍCH
• 2.22. Xác định tỷ số sau :
• 2.23. Xác định nhiệt độ hữu ích ở mỗi nồi :
• 2.24. TÍNH BỀ MẶT TRUYỀN NHIỆT (F)
• 3. CHƯƠNG III : TÍNH TOÁN THIẾT BỊ PHỤ
• 3.1. THIẾT BỊ GIA NHIỆT HỖN HỢP ĐẦU
• 3.2. Nhiệt lượng trao đổi :( Q)
• 3.3. Hiệu số nhiệt độ hữu ích:
• 3.4. Bề mặt truyền nhiệt:
• 3.5. Đường kính trong của thiết bị đun nóng :
• 3.6. Tính vận tốc và chia ngăn
• 3.7. CHIỀU CAO THÙNG CAO VỊ
• 3.8. Trở lực của đoạn ống từ thiết bị gia nhiệt hỗn hợp đầu đến nồi cô đặc
• 3.9. Trở lực ống dẫn từ thùng cao vị đến thiết bị gia nhiệt hỗn hợp
• 3.10. Trở lực của thiết bị gia nhệt hỗn hợp đầu
• 3.11. Chiều cao thùng cao vị
• 3.12. Xác định áp suất toàn phần do bơm tạo ra
• 3.13. Năng suất trên trục bơm
• 3.14. Công suất động cơ điện
• 3.15. HỆ THỐNG NGƯNG TỤ BAROMET
• 3.16. Tính toán thiết bị ngưng tụ
• 3.17. Lượng nước lạnh cần thiết để ngưng tụ
• 3.18. Đường kính thiết bị
• 3.19. Kích thước tấm ngăn
• 3.20. Chiều cao thiết bị ngưng tụ
• 3.21. Các kích thước của ống baromet
• 3.22. Đường kính trong ống baromet
• 3.23. Chiều cao ống baromet
• 3.24. Lượng không khí cần hút ra khỏi thiết bị (kg/h)
• 3.25. Tính toán bơm chân không
• 4. PHẦN 4: TÍNH TOÁN CƠ KHÍ
• 4.1. BUỒNG ĐỐT NỒI CÔ ĐẶC
• 4.2. Tính số ống trong buồng đốt
• 4.3. Đường kính trong của buồng đốt
• 4.4. Xác định chiều dày phòng đốt
• 4.5. Chiều dày lưới đỡ ống
• 4.6. Tính chiều dày đáy phòng đốt
• 4.7. Tra bích lắp vào thân và đáy
• 4.8. TÍNH BUỒNG BỐC
• 4.9. Thể tích phòng bốc hơi
• 4.10. Tính chiều cao phòng bốc hơi
• 4.11. Chiều dày phòng bốc hơi
• 4.12. Tính chiều dày nắp buồng bốc
• 4.13. Tra bích lắp buồng bốc và nắp, tính số bulông cần thiết
• 4.14. CHIỀU DÀY ỐNG CÓ GỜ BẰNG THÉP CT3
• 4.15. MỘT SỐ CHI TIẾT KHÁC
• 4.16. Tính đường kính các ống dẫn hơi và dung dịch vào và ra thiết bị
• 4.17. Ống dẫn dung dịch vào
• 4.18. Ống dẫn hơi thứ ra
• 4.19. Ống dẫn dung dịch ra
• 4.20. Ống tháo nước ngưng buồng đốt
• 4.21. Ống tuần hoàn:
• 4.22. TÍNH VÀ CHỌN TAI TREO GIÁ ĐỠ :
• 4.23. Chọn tai treo và chân đỡ
• 4.24. CHỌN KÍNH QUAN SÁT
• 4.25. TÍNH BỀ DÀY LỚP CÁCH NHIỆT:
• 5. PHẦN V KẾT LUẬN
• MỞ ĐẦU

Tóm tắt

I. Tổng Quan Đồ Án Quá Trình Thiết Bị Cô Đặc Khái Niệm Mục Tiêu

Trong công nghiệp hóa chất và thực phẩm, cô đặc là quá trình quan trọng để tăng nồng độ chất tan không bay hơi bằng cách loại bỏ dung môi. Quá trình này thực hiện ở nhiệt độ sôi, sử dụng nhiệt để bay hơi dung môi. Mục tiêu chính bao gồm tăng nồng độ chất tan, tách chất rắn hòa tan ở dạng tinh thể, và thu hồi dung môi nguyên chất. Thiết kế thiết bị cô đặc hiệu quả đóng vai trò then chốt trong các ngành công nghiệp này, ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu quả kinh tế. KOH (Kali Hydroxide) là một hóa chất quan trọng, và quá trình cô đặc dung dịch KOH được sử dụng rộng rãi để đáp ứng các yêu cầu khác nhau. Theo tài liệu gốc, "Trong quy trình sản xuất KOH, quá trình cô đặc là một khâu hết sức quan trọng. Nó đưa dung dịch KOH đến một nồng độ cao hơn, thỏa mãn nhu cầu sử dụng đa dạng, tiết kiệm chi phí vận chuyển, tồn trữ, và tạo điều kiện cho quá trình kết tinh nếu cần."

1.1. Định Nghĩa Vai Trò Của Quá Trình Cô Đặc Dung Dịch

Cô đặc là quá trình làm bay hơi một phần dung môi của dung dịch chứa chất tan không bay hơi, ở nhiệt độ sôi. Vai trò chính của quy trình cô đặc là tăng nồng độ chất tan, tạo điều kiện cho các quy trình tiếp theo như kết tinh. Trong công nghiệp, quá trình cô đặc được sử dụng rộng rãi trong sản xuất hóa chất, thực phẩm và dược phẩm. Hiệu quả của thiết bị cô đặc có ảnh hưởng lớn đến chất lượng sản phẩm và hiệu quả kinh tế của quy trình.

1.2. Ứng Dụng Thiết Bị Cô Đặc Trong Sản Xuất KOH

Trong sản xuất KOH, quá trình cô đặc được sử dụng để tăng nồng độ dung dịch từ nồng độ ban đầu sau phản ứng đến nồng độ mong muốn cho các ứng dụng khác nhau. Quá trình cô đặc KOH thường sử dụng các thiết bị cô đặc nhiều nồi để tiết kiệm năng lượng. Việc lựa chọn thiết bị cô đặc phù hợp (ví dụ: tuần hoàn cưỡng bức) phụ thuộc vào tính chất của dung dịch KOH và yêu cầu về năng suất và nồng độ cuối.

1.3. Sơ Đồ Công Nghệ Cô Đặc KOH Hai Nồi Xuôi Chiều

Hệ thống cô đặc hai nồi xuôi chiều bao gồm hai nồi cô đặc hoạt động liên tiếp. Dung dịch KOH đầu vào được đưa vào nồi thứ nhất, sau đó chuyển sang nồi thứ hai để tiếp tục cô đặc. Hơi thứ từ nồi thứ nhất được sử dụng để gia nhiệt cho nồi thứ hai, giúp tiết kiệm năng lượng. Hệ thống này thường được trang bị thêm các thiết bị phụ trợ như thiết bị gia nhiệt hỗn hợp đầu, thiết bị ngưng tụ, và bơm chân không để đảm bảo quá trình hoạt động ổn định và hiệu quả.

II. Thách Thức Giải Pháp Thiết Kế Thiết Bị Cô Đặc KOH Hiệu Quả

Thiết kế hệ thống cô đặc KOH hiệu quả đòi hỏi giải quyết nhiều thách thức, bao gồm ăn mòn thiết bị do tính chất ăn mòn của KOH, kiểm soát nhiệt độ và áp suất để đảm bảo chất lượng sản phẩm, và tối ưu hóa hiệu quả năng lượng. Việc lựa chọn vật liệu phù hợp, thiết kế hệ thống điều khiển tự động, và sử dụng các phương pháp cô đặc tiên tiến là những giải pháp quan trọng để vượt qua những thách thức này. Vật liệu chế tạo thiết bị cần có khả năng chống ăn mòn cao để đảm bảo tuổi thọ và độ tin cậy của thiết bị. Theo tài liệu, "KOH là một bazơ mạnh, có tính ăn da, khả năng ăn mòn thiết bị cao, trong quá trình sản xuất cần lưu ý đến việc ăn mòn thiết bị, đảm bảo an toàn lao động."

2.1. Ăn Mòn Thiết Bị Nguyên Nhân Giải Pháp Phòng Ngừa

KOH là một bazơ mạnh có tính ăn mòn cao, gây ra ăn mòn nghiêm trọng cho các thiết bị kim loại. Việc lựa chọn vật liệu chế tạo thiết bị có khả năng chống ăn mòn như thép không gỉ hoặc vật liệu phi kim loại là rất quan trọng. Bên cạnh đó, việc sử dụng các lớp phủ bảo vệ và thiết kế hệ thống để giảm thiểu tiếp xúc giữa KOH và bề mặt kim loại cũng là những giải pháp hiệu quả.

2.2. Tối Ưu Hóa Năng Lượng Tiêu Thụ Trong Quá Trình Cô Đặc

Quá trình cô đặc tiêu thụ một lượng lớn năng lượng, do đó việc tối ưu hóa hiệu quả năng lượng là rất quan trọng. Sử dụng cô đặc nhiều nồi, thu hồi nhiệt từ hơi thứ, và tối ưu hóa các thông số vận hành như nhiệt độ và áp suất là những giải pháp hiệu quả để giảm thiểu năng lượng tiêu thụ cô đặc. Ngoài ra, việc sử dụng các thiết bị trao đổi nhiệt hiệu quả cao cũng góp phần nâng cao hiệu quả năng lượng.

2.3. Kiểm Soát Chất Lượng Dung Dịch KOH Cô Đặc

Việc kiểm soát chất lượng dung dịch KOH cô đặc là rất quan trọng để đảm bảo sản phẩm đáp ứng các yêu cầu kỹ thuật. Kiểm soát nồng độ, độ tinh khiết, và các thông số khác của dung dịch là cần thiết. Sử dụng các hệ thống đo lường và điều khiển tự động giúp duy trì chất lượng sản phẩm ổn định và giảm thiểu sai sót.

III. Phương Pháp Tính Toán Thiết Kế Thiết Bị Cô Đặc KOH Hướng Dẫn Chi Tiết

Tính toán và thiết kế thiết bị cô đặc KOH đòi hỏi kiến thức về cân bằng vật chất, cân bằng nhiệt, và truyền nhiệt. Các phương pháp tính toán bao gồm xác định lượng hơi cần thiết, tính toán diện tích bề mặt truyền nhiệt, và lựa chọn các thiết bị phụ trợ phù hợp. Việc sử dụng phần mềm mô phỏng và các công cụ thiết kế hỗ trợ giúp tăng độ chính xác và hiệu quả của quá trình thiết kế. Tính toán thiết bị cô đặc là bước quan trọng để đảm bảo thiết bị hoạt động ổn định và đạt được các yêu cầu kỹ thuật.

3.1. Cân Bằng Vật Chất Xác Định Lượng Hơi Thứ Nồng Độ

Cân bằng vật chất là bước đầu tiên trong quá trình thiết kế, giúp xác định lượng hơi thứ cần thiết để đạt được nồng độ mong muốn. Các phương trình cân bằng vật chất được sử dụng để tính toán lượng hơi bốc ra từ mỗi nồi và nồng độ dung dịch sau mỗi giai đoạn cô đặc. Theo tài liệu, "Từ công thức ( VI. Gđ: lượng dung dịch đầu ,(kg/s). xđ, xc: nồng độ đầu và nồng độ cuối của dung dịch, % khối lượng ( 0,163 ) W = 2750× 1 - 0,356 =1490,87 (kg/h)"

3.2. Cân Bằng Nhiệt Tính Nhiệt Lượng Trao Đổi Giữa Các Nồi

Cân bằng nhiệt được sử dụng để tính toán nhiệt lượng cần thiết để bay hơi dung môi và duy trì nhiệt độ sôi. Các phương trình cân bằng nhiệt bao gồm nhiệt lượng cung cấp từ hơi đốt, nhiệt lượng hấp thụ bởi dung dịch, và nhiệt lượng mất mát do các yếu tố khác. Việc xác định chính xác các thông số nhiệt giúp thiết kế hệ thống gia nhiệt hiệu quả.

3.3. Truyền Nhiệt Xác Định Diện Tích Bề Mặt Truyền Nhiệt

Diện tích bề mặt truyền nhiệt là yếu tố quan trọng để đảm bảo quá trình cô đặc diễn ra hiệu quả. Việc tính toán diện tích bề mặt truyền nhiệt dựa trên các phương trình truyền nhiệt, hệ số truyền nhiệt, và hiệu số nhiệt độ hữu ích. Lựa chọn thiết bị truyền nhiệt phù hợp (ví dụ: ống chùm, tấm bản) cũng ảnh hưởng đến hiệu quả truyền nhiệt.

IV. Các Loại Thiết Bị Cô Đặc Dung Dịch KOH Ưu Nhược Điểm

Có nhiều loại thiết bị cô đặc khác nhau, mỗi loại có những ưu và nhược điểm riêng. Các loại phổ biến bao gồm nồi cô đặc có ống tuần hoàn trung tâm, buồng đốt treo, màng, và tuần hoàn cưỡng bức. Việc lựa chọn loại thiết bị phù hợp phụ thuộc vào tính chất của dung dịch KOH, yêu cầu về năng suất và nồng độ cuối, và các yếu tố kinh tế. Nguyên lý hoạt động thiết bị cô đặc ảnh hưởng lớn đến hiệu quả và chi phí vận hành.

4.1. Nồi Cô Đặc Tuần Hoàn Cưỡng Bức Ưu Điểm Vượt Trội

Nồi cô đặc tuần hoàn cưỡng bức sử dụng bơm để tăng tốc độ tuần hoàn của dung dịch, giúp cải thiện hiệu quả truyền nhiệt và giảm thiểu đóng cặn. Ưu điểm của loại thiết bị này bao gồm khả năng xử lý các dung dịch có độ nhớt cao và chống ăn mòn tốt. Tuy nhiên, chi phí đầu tư và vận hành có thể cao hơn so với các loại thiết bị khác.

4.2. So Sánh Thiết Bị Cô Đặc Màng Tuần Hoàn Tự Nhiên

Thiết bị cô đặc màng sử dụng màng để tách dung môi khỏi dung dịch, hoạt động ở nhiệt độ thấp và tiết kiệm năng lượng. Tuy nhiên, thiết bị này có thể bị tắc nghẽn và khó làm sạch. Thiết bị cô đặc tuần hoàn tự nhiên dựa vào sự khác biệt về mật độ để tạo dòng tuần hoàn, đơn giản và dễ vận hành, nhưng hiệu quả truyền nhiệt thấp hơn.

4.3. Lựa Chọn Thiết Bị Phụ Trợ Bơm Thiết Bị Gia Nhiệt Ngưng Tụ

Ngoài thiết bị cô đặc chính, việc lựa chọn các thiết bị phụ trợ phù hợp cũng rất quan trọng. Bơm được sử dụng để vận chuyển dung dịch, thiết bị gia nhiệt để tăng nhiệt độ dung dịch, và thiết bị ngưng tụ để ngưng tụ hơi thứ. Lựa chọn các thiết bị này cần dựa trên yêu cầu về hiệu suất, độ tin cậy, và chi phí.

V. Ứng Dụng Thực Tế Nghiên Cứu Đồ Án Thiết Kế Thiết Bị Cô Đặc KOH

Kết quả nghiên cứu và thiết kế đồ án có thể ứng dụng vào thực tế tại các nhà máy sản xuất KOH. Các thông số kỹ thuật và bản vẽ thiết kế có thể được sử dụng để xây dựng và vận hành hệ thống cô đặc KOH hiệu quả. Ngoài ra, các kết quả nghiên cứu cũng có thể được sử dụng để cải tiến các hệ thống cô đặc hiện có và phát triển các công nghệ cô đặc tiên tiến hơn. Sơ đồ công nghệ cô đặc chi tiết giúp cho việc vận hành và bảo trì thiết bị dễ dàng hơn.

5.1. Đánh Giá Hiệu Quả Kinh Tế Của Thiết Kế Cô Đặc

Việc đánh giá hiệu quả kinh tế của thiết kế cô đặc là rất quan trọng để đảm bảo dự án đầu tư có tính khả thi. Các yếu tố cần xem xét bao gồm chi phí đầu tư ban đầu, chi phí vận hành, và lợi nhuận thu được từ việc tăng năng suất và chất lượng sản phẩm. Phân tích chi phí - lợi ích giúp đưa ra quyết định đầu tư sáng suốt.

5.2. So Sánh Thiết Kế Với Các Phương Án Thay Thế

Trước khi triển khai thiết kế, cần so sánh với các phương án thay thế khác như sử dụng công nghệ cô đặc khác hoặc mua dung dịch KOH đã cô đặc sẵn. Việc so sánh này giúp xác định phương án nào là hiệu quả nhất về mặt kinh tế và kỹ thuật.

5.3. Phân Tích Rủi Ro Đề Xuất Các Biện Pháp Giảm Thiểu

Phân tích rủi ro giúp xác định các yếu tố có thể ảnh hưởng đến thành công của dự án, chẳng hạn như biến động giá nguyên liệu, sự cố thiết bị, hoặc thay đổi quy định pháp luật. Đề xuất các biện pháp giảm thiểu rủi ro giúp bảo vệ dự án khỏi các tác động tiêu cực.

VI. Kết Luận Triển Vọng Tương Lai Của Công Nghệ Cô Đặc KOH

Công nghệ cô đặc KOH không ngừng phát triển để đáp ứng các yêu cầu ngày càng cao về hiệu quả, tiết kiệm năng lượng và bảo vệ môi trường. Các xu hướng phát triển bao gồm sử dụng các vật liệu mới có khả năng chống ăn mòn cao, áp dụng các phương pháp cô đặc tiên tiến như cô đặc màng và cô đặc bốc hơi, và tích hợp hệ thống điều khiển tự động thông minh. Hiệu suất thiết bị cô đặc sẽ tiếp tục được cải thiện nhờ các nghiên cứu và phát triển mới. Ứng dụng thiết bị cô đặc ngày càng đa dạng trong nhiều lĩnh vực công nghiệp khác nhau.

6.1. Xu Hướng Phát Triển Vật Liệu Chế Tạo Thiết Bị Chống Ăn Mòn

Nghiên cứu và phát triển các vật liệu mới có khả năng chống ăn mòn cao là một xu hướng quan trọng trong công nghệ cô đặc. Các vật liệu này giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì, và nâng cao độ tin cậy của hệ thống.

6.2. Tích Hợp Hệ Thống Điều Khiển Tự Động Thông Minh

Hệ thống điều khiển tự động thông minh giúp tối ưu hóa quá trình vận hành, duy trì chất lượng sản phẩm ổn định, và giảm thiểu sai sót do con người. Các hệ thống này có khả năng thu thập dữ liệu, phân tích, và điều chỉnh các thông số vận hành một cách tự động.

6.3. Triển Vọng Ứng Dụng Các Công Nghệ Cô Đặc Tiên Tiến

Các công nghệ cô đặc tiên tiến như cô đặc màng và cô đặc bốc hơi hứa hẹn mang lại hiệu quả cao hơn, tiết kiệm năng lượng, và giảm thiểu tác động đến môi trường. Nghiên cứu và ứng dụng các công nghệ này là một hướng đi quan trọng để phát triển công nghệ cô đặc bền vững.
