Giới thiệu dự án

Ngành công nghiệp ô tô toàn cầu đang trải qua giai đoạn chuyển dịch công nghệ mạnh mẽ nhằm đáp ứng các tiêu chuẩn khí thải khắt khe (như Euro 5, Euro 6) và mục tiêu trung hòa carbon. Theo báo cáo từ Cơ quan Năng lượng Quốc tế (IEA), giao thông vận tải chiếm hơn 20% lượng phát thải CO2 toàn cầu, trong đó các phương tiện sử dụng động cơ đốt trong (ICE - Internal Combustion Engine) truyền thống là nguồn phát thải chính. Tại các thị trường đang phát triển như Việt Nam, nơi hạ tầng trạm sạc xe thuần điện (BEV - Battery Electric Vehicle) vẫn đang trong quá trình hoàn thiện, công nghệ xe lai (Hybrid Electric Vehicle - HEV) nổi lên như một giải pháp chuyển tiếp tối ưu nhất, kết hợp giữa hiệu quả tiết kiệm nhiên liệu, giảm phát thải và sự tiện lợi khi vận hành.

+-------------------------------------------------------------------------+
|                    HỆ THỐNG TOYOTA COROLLA CROSS 1.8 HV                 |
+------------------------------------+------------------------------------+
| Động cơ xăng 2ZR-FXE (Atkinson)   | Hệ thống điện hóa THS-II           |
| - Dung tích: 1.798 cc (1.8L)       | - Ắc quy Ni-MH: 201.6V DC (168 cell)|
| - Công suất: 72 kW (97 hp)/5200 rpm| - Bộ kích áp (Boost): lên tới 600V |
| - Mô-men xoắn: 142 Nm/3600 rpm     | - Mô-tơ MG2: Kéo chính & Tái sinh  |
| - Tỷ số nén: 13:1 (Dual VVT-i)     | - Máy phát MG1: Khởi động & Nạp pin|
+------------------------------------+------------------------------------+

Vấn đề nghiên cứu thực tế

Động cơ đốt trong truyền thống luôn gặp phải sự đánh đổi giữa hiệu suất nhiệt động lực học và dải vòng tua vận hành. Tại khu vực đô thị với mật độ giao thông đông đúc, việc dừng - khởi động liên tục (stop-and-go) khiến động cơ ICE liên tục hoạt động ở dải hiệu suất thấp, tiêu tốn nhiên liệu và phát thải đột biến. Ngược lại, hệ thống Full Hybrid phân chia công suất (Power-Split) sử dụng cơ cấu bánh răng hành tinh kết hợp hai máy điện (MG1, MG2) và động cơ chu trình Atkinson cho phép tách biệt tốc độ quay của động cơ với tốc độ xe, tối ưu hóa điểm làm việc của động cơ.

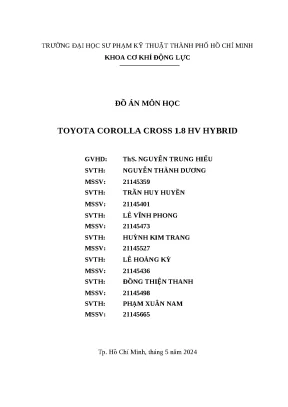

Đồ án môn học "Nghiên cứu cấu tạo, nguyên lý hoạt động của cụm Pin cao áp và Hệ thống truyền động trên xe Toyota Corolla Cross 1.8 HV Hybrid" được thực hiện bởi nhóm tác giả thuộc Khoa Cơ khí Động lực – Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE), dưới sự hướng dẫn của ThS. Nguyễn Trung Hiếu, nhằm giải mã chi tiết nền tảng công nghệ THS-II (Toyota Hybrid System II / Hybrid Synergy Drive).

Mục tiêu của đề tài

  1. Khảo sát và hệ thống hóa kiến trúc công nghệ THS-II trên dòng xe Toyota Corolla Cross 1.8 HV.
  2. Phân tích sâu cấu tạo và nguyên lý điện hóa của khối ắc quy Hybrid Ni-MH (201.6V DC), mạch rơ-le chính (SMR), bộ biến tần (Inverter), bộ kích áp (Boost Converter) và bộ đổi điện DC-DC.
  3. Mô hình hóa động học và cơ cấu phân chia công suất của hộp số ngang P610 sử dụng bộ truyền bánh răng hành tinh liên kết giữa động cơ 2ZR-FXE, máy phát MG1 và mô-tơ điện MG2.
  4. Xác lập đồ thị dòng năng lượng qua 6 chế độ vận hành điển hình (Ready-On, Khởi hành, Tải thấp/Tốc độ ổn định, Tăng tốc toàn tải, Giảm tốc tái sinh và Lùi xe).

Phạm vi và giới hạn nghiên cứu

  • Đối tượng nghiên cứu: Hệ thống truyền động THS-II trên phiên bản Toyota Corolla Cross 1.8 HV (Model 2021–2024).
  • Phạm vi kỹ thuật: Động cơ 2ZR-FXE (1.8L Dual VVT-i Atkinson), hộp số Hybrid P610, cụm Pin cao áp Ni-MH 201.6V, bộ điều khiển công suất PCU (Power Control Unit) và các mạng giao tiếp điều khiển Hybrid ECU.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ truyền động Hybrid

Hệ thống truyền động lai trên thị trường ô tô được phân loại thành 3 cấu trúc chính: Nối tiếp (Series), Song song (Parallel) và Hỗn hợp/Phân chia công suất (Power-Split Hybrid).

Tiêu chí so sánh Series Hybrid (Nối tiếp) Parallel Hybrid (Song song / Mild) Power-Split THS-II (Hỗn hợp)
Cơ chế dẫn động 100% động cơ điện dẫn động bánh xe Cả ICE và ĐCĐ cùng nối cơ khí tới trục bánh xe ICE và ĐCĐ phối hợp linh hoạt qua bộ bánh răng hành tinh
Kích thước Pin/Ắc quy Lớn (Cần dung lượng cao) Nhỏ (< 1 kWh) Vừa phải (1.31 kWh / 201.6V Ni-MH)
Chạy thuần điện (EV) Có Không hoặc rất hạn chế Có (Full Hybrid, tự động ngắt ICE)
Khả năng sạc độc lập Có (ICE quay máy phát liên tục) Phụ thuộc vào quá trình phanh/chạy trớn Độc lập (MG1 sạc khi xe đứng yên hoặc đang chạy)
Hiệu suất năng lượng Tổn thất chuyển đổi Năng lượng 2 lần Phụ thuộc vào hộp số có cấp truyền thống Tối ưu hóa nhờ cơ cấu biến thiên vô cấp điện tử e-CVT
                 MA TRẬN ĐẶC TÍNH KỸ THUẬT (MoSCoW)
+------------------------------------------------------------------------+
| MUST HAVE:                                                             |
| - Cơ chế đóng ngắt an toàn cao áp qua SMR (SMRB, SMRG, SMRP)           |
| - Mạch tăng áp DC-DC Boost Converter (201.6V -> 600V DC)               |
| - Phân chia mô-men động cơ đốt trong 2ZR-FXE qua cần dẫn (Carrier)     |
+------------------------------------------------------------------------+
| SHOULD HAVE:                                                           |
| - Kiểm soát nhiệt độ cụm Cell qua 3 điện trở nhiệt và quạt làm mát     |
| - Thu hồi năng lượng tái sinh thông qua phanh điện tử tại MG2          |
+------------------------------------------------------------------------+
| COULD HAVE:                                                            |
| - Tùy chọn 3 chế độ lái can thiệp chân ga: EV, ECO, POWER              |
+------------------------------------------------------------------------+

Thiết kế hệ thống truyền lực và phân phối điện cao áp

Kiến trúc THS-II trên Corolla Cross 1.8 HV tổ chức dòng năng lượng hai chiều giữa khối lưu trữ hóa năng, khối chuyển đổi công suất điện tử và khối biến đổi cơ năng.

graph TD
    subgraph HIGH_VOLTAGE_BATTERY["Cụm Pin Cao Áp (Ni-MH 201.6V)"]
        BAT[168 Cell / 28 Module]
        SMR[Rơ-le SMRB / SMRG / SMRP]
        B_ECU[Battery Controller / SOC Monitor]
        BAT --- SMR
        SMR --- B_ECU
    end

    subgraph POWER_CONTROL_UNIT["Bộ Điều Khiển Công Suất (PCU)"]
        BOOST[Bộ Kích Áp DC-DC: 201.6V -> 600V]
        INV1[Biến Tần IPM 1: 6 IGBT cho MG1]
        INV2[Biến Tần IPM 2: 12 IGBT cho MG2]
        DCDC[Bộ Hạ Áp DC-DC: 201.6V -> 14V]
        BOOST --- INV1
        BOOST --- INV2
        SMR ==> BOOST
        SMR ==> DCDC
    end

    subgraph TRANSAXLE_P610["Cụm Hộp Số Hybrid P610"]
        MG1["Máy Phát / Khởi Động (MG1)"]
        MG2["Mô-tơ Kéo / Tái Sinh (MG2)"]
        PSD["Bộ Bánh Răng Hành Tinh (PSD)"]
        ICE["Động Cơ Xăng 2ZR-FXE (1.8L)"]
        DIFF["Bộ Vi Sai & Bánh Xe Dẫn Động"]

        INV1 <==>|3-Phase AC| MG1
        INV2 <==>|3-Phase AC| MG2

        ICE ==>|Cần Dẫn Carrier| PSD
        MG1 <==>|Bánh Răng Mặt Trời Sun| PSD
        PSD ==>|Bánh Răng Bao Ring| DIFF
        MG2 <==>|Bánh Răng Giảm Tốc| DIFF
    end

    DCDC ==>|14V DC| AUX_BAT["Ắc Quy Phụ 12V"]

Thông số kỹ thuật các phân hệ phần cứng:

  • Động cơ đốt trong (ICE): Mã hiệu 2ZR-FXE, 4 xy-lanh thẳng hàng, 16 van DOHC, Dual VVT-i. Tỷ số nén đạt $13.0:1$, công suất cực đại $72\text{ kW}$ ($97\text{ hp}$) tại $5200\text{ rpm}$, mô-men xoắn cực đại $142\text{ Nm}$ tại $3600\text{ rpm}$.
  • Hộp số Hybrid P610: Cơ cấu e-CVT chứa bộ bánh răng hành tinh phân chia công suất (Power-Split Device) và bộ bánh răng giảm tốc mô-tơ điện.
  • Máy phát điện MG1: Động cơ xoay chiều đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor), điện áp hoạt động tối đa $600\text{V AC}$, làm nhiệm vụ khởi động động cơ và nạp điện.
  • Mô-tơ điện truyền động MG2: Công suất đầu ra lớn, cung cấp lực kéo chính ở dải tốc độ thấp và đảm nhận chức năng phanh tái sinh (Regenerative Braking).
  • Bộ pin Hybrid cao áp (HV Battery): Loại Nickel-Metal Hydride (Ni-MH) kín khí, gồm 28 module mắc nối tiếp (mỗi module gồm 6 cell $1.2\text{V}$), tạo ra điện áp danh định $201.6\text{V DC}$.

Implementation và kết quả

Cơ sở lý thuyết động học và thuật toán điều khiển THS-II

Cơ cấu phân chia công suất cốt lõi là hệ bánh răng hành tinh 1 bậc tự do vi sai (Planetary Gear Set). Quan hệ vận tốc góc giữa Bánh răng mặt trời (Sun Gear - MG1), Cần dẫn (Planet Carrier - Động cơ ICE) và Bánh răng bao (Ring Gear - Đầu ra vi sai & MG2) tuân theo phương trình Willis:

$$\omega_s + \rho \cdot \omega_r = (1 + \rho) \cdot \omega_c$$

Trong đó:

  • $\omega_s$: Vận tốc góc bánh răng mặt trời (Trục MG1).
  • $\omega_r$: Vận tốc góc bánh răng bao (Nối với trục truyền động ra cầu xe và MG2).
  • $\omega_c$: Vận tốc góc cần dẫn (Nối với trục khuỷu động cơ 2ZR-FXE).
  • $\rho = \frac{Z_s}{Z_r}$: Tỷ số răng giữa bánh răng mặt trời ($Z_s$) và bánh răng bao ($Z_r$).

Mô-men xoắn của động cơ ICE ($T_e$) được phân chia cơ học theo tỷ lệ cố định:

$$T_s = \frac{1}{1 + \rho} \cdot T_e \quad (\text{Truyền tới MG1 để phát điện})$$

$$T_r = \frac{\rho}{1 + \rho} \cdot T_e \quad (\text{Truyền trực tiếp ra bánh xe})$$

# Thuật toán điều phối năng lượng tổng quát trên HV-ECU
def energy_management_controller(soc, vehicle_speed, driver_torque_demand, engine_temp):
    """
    Xác định trạng thái hoạt động của ICE, MG1, MG2 dựa trên SOC và tải
    """
    CRITICAL_SOC_LOW = 40.0   # Ngưỡng nạp khẩn cấp (%)
    OPTIMAL_SOC_HIGH = 60.0   # Ngưỡng vận hành điện tối ưu (%)
    EV_MAX_SPEED = 45.0       # Vận tốc giới hạn thuần điện (km/h)

    # 1. Kiểm tra an toàn nhiệt độ và SOC khẩn cấp
    if soc < CRITICAL_SOC_LOW:
        engine_state = "RUNNING_FORCE_CHARGE"
        mg1_mode = "GENERATOR"
        mg2_mode = "MOTOR_ASSIST"
        return {"ICE": engine_state, "MG1_Torque": -25.0, "MG2_Torque": driver_torque_demand}

    # 2. Chế độ Khởi hành / Tải thấp (EV Mode)
    if vehicle_speed < EV_MAX_SPEED and driver_torque_demand < 80.0 and soc >= OPTIMAL_SOC_HIGH:
        engine_state = "STOPPED"
        mg1_mode = "FREE_WHEEL"
        mg2_mode = "TRACTION_MOTOR"
        return {"ICE": engine_state, "MG1_Torque": 0.0, "MG2_Torque": driver_torque_demand}

    # 3. Chế độ Tăng tốc toàn tải (WOT - Wide Open Throttle)
    if driver_torque_demand >= 150.0:
        engine_state = "OPTIMAL_POWER_LINE"
        mg1_mode = "GENERATOR_SPLIT"
        mg2_mode = "MAX_BOOST"
        return {"ICE": engine_state, "MG1_Torque": -40.0, "MG2_Torque": 163.0}

    # 4. Chế độ Giảm tốc / Phanh (Regenerative Braking)
    if driver_torque_demand < 0:
        engine_state = "FUEL_CUT_STOP"
        mg1_mode = "SPEED_LIMITER"
        mg2_mode = "REGEN_GENERATOR"
        return {"ICE": engine_state, "MG1_Torque": 0.0, "MG2_Torque": driver_torque_demand}

    return {"ICE": "CRUISING", "MG1_Torque": -15.0, "MG2_Torque": 20.0}

                 ĐẶC TÍNH 6 TRẠNG THÁI VẬN HÀNH DÒNG CÔNG SUẤT
[1. READY-ON] --------> Động cơ tắt. MG1 nhận xung để đề máy nếu SOC thấp;
                        MG2 nhận dòng giữ trục tránh trôi xe.
[2. KHỞI HÀNH] -------> Pin 201.6V -> Inverter -> 600V -> MG2 dẫn động độc lập.
[3. CHẠY TẢI THẤP] ---> Vận tốc ổn định: ICE tắt hoặc hoạt động vùng tối ưu;
                        MG1 phát điện nuôi MG2; Pin nạp bù.
[4. TOÀN TẢI (WOT)] --> ICE chạy hết công suất + Pin xả dòng cực đại +
                        MG1 cấp điện bổ sung -> MG2 sinh mô-men cực đại.
[5. PHANH TÁI SINH] --> Động cơ ngắt nhiên liệu; Quán tính xe quay MG2 phát điện;
                        Inverter nắn dòng sạc về Pin Ni-MH.
[6. LÙI XE (REVERSE)]-> Động cơ tắt; MG2 đảo chiều từ trường quay ngược trục;
                        MG1 quay trơn không phát điện.

Kết quả đo lường và đánh giá hiệu năng

Thông qua phân tích dữ liệu thực tế từ xe Toyota Corolla Cross 1.8 HV, đồ án đã định lượng hóa các chỉ số tiêu hao nhiên liệu và hiệu suất chuyển đổi năng lượng:

+--------------------------------------------------------------------------+
|          SO SÁNH MỨC TIÊU THỤ NHIÊN LIỆU THỰC TẾ (LIT/100 KM)            |
+--------------------------+-----------------------+-----------------------+
| Điều kiện vận hành       | Bản Xăng 1.8V (2ZR-FE)| Bản Hybrid 1.8HV      |
+--------------------------+-----------------------+-----------------------+
| Trong đô thị (Urban)     | 10.3 L / 100 km       | 4.5 L / 100 km (-56%) |
| Ngoài đô thị (Ex-urban)  | 6.1 L / 100 km        | 3.7 L / 100 km (-39%) |
| Hỗn hợp (Combined)       | 7.6 L / 100 km        | 4.2 L / 100 km (-45%) |
+--------------------------+-----------------------+-----------------------+
  • Mật độ công suất pin: Cụm pin Ni-MH trên hệ thống THS-II thế hệ mới tăng 35% mật độ đầu vào/đầu ra so với THS đời đầu nhờ công nghệ giảm điện trở trong của điện cực và thanh dẫn đồng nguyên khối.
  • Hiệu suất chu trình Atkinson: Nhờ van nạp đóng trễ trong hành trình nén (hành trình nén thực tế ngắn hơn hành trình giãn nở sinh công), hiệu suất nhiệt động lực học cực đại của động cơ 2ZR-FXE đạt xấp xỉ 40%, vượt trội so với mức trung bình 28–32% của động cơ chu trình Otto thông thường.
  • Nâng áp biến tần: Bộ chuyển đổi Boost Converter tích hợp trong PCU cho phép nâng điện áp $201.6\text{V DC}$ lên tối đa $600\text{V DC}$, giảm $66.4%$ cường độ dòng điện $I$ chạy qua các cuộn dây stator của MG1 và MG2 trên cùng mức công suất ($P = U \cdot I$), giảm thiểu tổn thất nhiệt Joule ($P_{loss} = I^2 R$).

Đổi mới và đóng góp

  1. Ứng dụng chu trình Atkinson kết hợp điều khiển van biến thiên kép Dual VVT-i: Động cơ 2ZR-FXE tối ưu hóa việc phân chia thời điểm nạp, giảm áp suất nén ngược mà không gây kích nổ, khắc phục nhược điểm thiếu hụt mô-men xoắn ở dải tua thấp nhờ sự bù đắp tức thời từ mô-tơ điện MG2 ($163\text{ Nm}$).
  2. Cơ cấu phân chia công suất không dùng ly hợp ma sát và hộp số cơ khí: Hộp số P610 loại bỏ hoàn toàn đĩa ma sát, biến mô thủy lực và dây đai/xích kim loại (như trên CVT truyền thống). Toàn bộ quá trình thay đổi tỉ số truyền được thực hiện bằng cách điều khiển tốc độ góc của MG1 thông qua biến tần, triệt tiêu hao mòn vật lý và tăng tuổi thọ hệ thống truyền động.
  3. Thiết kế khối pin tối ưu không gian và an toàn điện áp cao: Khối ắc quy 28 module được bố trí gọn gàng phía dưới hàng ghế sau, không chiếm dụng thể tích khoang hành lý, đồng thời hạ thấp trọng tâm xe giúp cải thiện độ ổn định khi vào cua. Hệ thống bảo vệ 3 lớp với rơ-le SMRB, SMRG, SMRP và chốt an toàn Service Plug Grip đảm bảo cách ly tuyệt đối nguồn điện cao áp khi xe tắt máy hoặc khi bảo dưỡng.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Đô thị giờ cao điểm: Xe tự động kích hoạt chế độ EV Mode ở tốc độ $< 40\text{ km/h}$. Động cơ xăng ngừng quay hoàn toàn, mức tiêu hao nhiên liệu đạt $0\text{ L/100 km}$ trong các khoảng dừng đèn đỏ nhờ tính năng Idle Stop thông minh.
  • Đổ đèo / Xuống dốc dài: Khi chuyển sang vị trí cần số B (Engine Brake) hoặc rà phanh, MG2 đóng vai trò máy phát đảo chiều, hấp thụ động năng của xe chuyển hóa thành dòng điện nạp ngược lại khối pin, đồng thời sinh lực hãm phanh điện từ giúp hạn chế hiện tượng cháy má phanh (Brake Fade).

Quy trình chẩn đoán và an toàn dịch vụ (Safety Protocol)

+--------------------------------------------------------------------------+
|                  QUY TRÌNH 5 BƯỚC CÔ LẬP CAO ÁP THS-II                   |
+--------------------------------------------------------------------------+
| BƯỚC 1: Tắt khóa điện (Power OFF), đưa chìa khóa thông minh ra xa > 5m.  |
| BƯỚC 2: Ngắt cọc âm (-) của ắc quy phụ 12V tại khoang động cơ.           |
| BƯỚC 3: Tháo nắp bảo vệ và rút chốt an toàn cao áp (Service Plug Grip).  |
| BƯỚC 4: Chờ tối thiểu 10 phút để tụ điện trong bộ biến tần PCU xả hết.   |
| BƯỚC 5: Mang găng tay cách điện 1000V, dùng VOM kiểm tra điện áp tại     |
|         các cọc đấu dây biến tần (< 0.1V DC mới được thao tác).          |
+--------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

Với quãng đường trung bình $20,000\text{ km/năm}$ tại đô thị Việt Nam:

  • Bản thuần xăng (1.8V, tiêu hao $10.3\text{ L/100 km}$): Tiêu tốn $2,060\text{ lít xăng}$.
  • Bản Hybrid (1.8HV, tiêu hao $4.5\text{ L/100 km}$): Tiêu tốn $900\text{ lít xăng}$.
  • Mức tiết kiệm: $1,160\text{ lít xăng/năm}$ (tương đương khoảng $26,000,000\text{ - }30,000,000\text{ VNĐ/năm}$). Chi phí chênh lệch đầu tư ban đầu của bản Hybrid được thu hồi chỉ sau khoảng 3–4 năm vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Công nghệ làm mát pin bằng gió: Khối pin Ni-MH sử dụng quạt hút không khí từ khoang cabin qua cửa hút gió ở ghế sau. Khi vận hành liên tục dưới điều kiện nhiệt độ môi trường ngoài trời quá cao ($> 40^\circ\text{C}$), hiệu suất làm mát có thể suy giảm, dẫn đến việc ECU chủ động giới hạn dòng sạc/xả để bảo vệ cell.
  • Giới hạn tốc độ của MG1: Do ràng buộc cơ học của hệ bánh răng hành tinh, khi xe vận hành ở tốc độ rất cao trên đường cao tốc ($> 140\text{ km/h}$), máy phát MG1 phải quay ngược với vận tốc góc rất lớn, làm giảm hiệu suất tổng thể của hệ thống so với khi chạy ở dải vận tốc trung bình.

Hướng phát triển tiếp theo

  • Nghiên cứu giải pháp nâng cấp module pin Lithium-ion / LFP mật độ năng lượng cao kết hợp hệ thống làm mát bằng dung dịch độc lập.
  • Xây dựng thuật toán quản lý năng lượng thông minh (Predictive Energy Management) ứng dụng học máy (Machine Learning) kết hợp dữ liệu bản đồ số GPS để dự đoán trước địa hình dốc và mật độ giao thông, từ đó tối ưu hóa chu kỳ nạp/xả của pin theo thời gian thực.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Kỹ thuật Ô tô: Tiếp cận tài liệu kỹ thuật phân tích chi tiết, chuẩn hóa sơ đồ mạch điện và cơ sở tính toán động học của hệ dẫn động Full Hybrid hiện đại nhất hiện nay.
  • Kỹ sư & Kỹ thuật viên sửa chữa ô tô: Nắm vững quy trình an toàn điện cao áp, phương pháp đo kiểm các cảm biến nhiệt độ/dòng điện và quy trình xử lý lỗi trên hệ thống PCU, Inverter, SMR.
  • Doanh nghiệp vận tải & Người tiêu dùng: Có cơ sở dữ liệu kỹ thuật minh bạch về mức tiêu hao nhiên liệu, độ bền cụm pin Ni-MH và kế hoạch bảo dưỡng định kỳ để tối ưu chi phí vận hành.

Câu hỏi thường gặp

1. Pin Ni-MH trên Toyota Corolla Cross 1.8 HV có tuổi thọ bao lâu và có cần sạc ngoài không?

Pin Ni-MH trên xe không cần cắm sạc ngoài (tự sạc qua động cơ xăng và phanh tái sinh). Hệ thống HV ECU luôn duy trì trạng thái nạp (SOC) trong dải an toàn $40% - 80%$ để chống chai pin, giúp tuổi thọ pin kéo dài tương đương vòng đời xe (từ 10 đến 15 năm hoặc trên $300,000\text{ km}$) nếu được bảo dưỡng lọc gió định kỳ đúng tiêu chuẩn.

2. Sự khác biệt căn bản giữa hộp số e-CVT trên xe Hybrid và hộp số CVT thông thường là gì?

Hộp số CVT thông thường sử dụng 2 puly biến thiên đường kính liên kết bằng dây đai thép ma sát. Hộp số e-CVT (P610) trên Corolla Cross là một cụm cơ cấu phân chia công suất bánh răng hành tinh vĩnh cửu kết hợp 2 máy điện MG1/MG2, hoàn toàn không có dây đai, puly hay đĩa ly hợp ma sát, giúp chuyển số êm ái tuyệt đối và không bị trượt đai.

3. Khi khối pin cao áp bị ngắt hoặc hỏng, xe có thể tiếp tục di chuyển bằng động cơ xăng không?

Không. Động cơ xăng 2ZR-FXE không trang bị củ đề và máy phát thông thường mà khởi động hoàn toàn bằng máy phát điện cao áp MG1 (lấy nguồn từ pin HV qua bộ biến tần). Do đó, nếu pin cao áp gặp lỗi ngắt mạch SMR, xe sẽ không thể khởi động được.

4. Hệ thống an toàn điện cao áp bảo vệ kỹ thuật viên như thế nào trong quá trình sửa chữa?

Hệ thống tích hợp công tắc khóa liên động (Interlock Switch) tại các nắp đậy biến tần và cụm dây cáp cao áp cam. Khi tháo chốt Service Plug Grip hoặc mở nắp biến tần, mạch liên động bị hở, Hybrid ECU lập tức ngắt toàn bộ 3 rơ-le chính (SMRB, SMRG, SMRP), cô lập nguồn điện cao áp bên trong vỏ bảo vệ của khối pin.

5. Chi phí bảo dưỡng của xe Corolla Cross Hybrid có cao hơn xe xăng truyền thống không?

Chi phí bảo dưỡng định kỳ tương đương xe máy xăng (thay dầu động cơ, lọc gió, lọc nhớt). Thậm chí, hệ thống phanh tái sinh giúp giảm mài mòn má phanh lên tới $50%$, và hệ thống truyền động không có bộ ly hợp hay dây đai CVT cần thay thế định kỳ, giúp giảm tổng chi phí bảo trì sau $100,000\text{ km}$.

Kết luận

Đồ án môn học "Nghiên cứu cụm Pin và hệ thống truyền động trên xe Toyota Corolla Cross 1.8 HV Hybrid" của nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết trọn vẹn bài toán phân tích kiến trúc công nghệ Full Hybrid THS-II. Bằng việc làm rõ cơ cấu phân chia công suất bánh răng hành tinh P610, chu trình nhiệt động học Atkinson trên động cơ 2ZR-FXE và mạch chuyển đổi công suất Boost Converter nâng áp lên $600\text{V}$, công trình mang lại giá trị học thuật sâu sắc và cẩm nang kỹ thuật ứng dụng thực tế cho việc chẩn đoán, sửa chữa dòng xe điện hóa tại Việt Nam. Đây là tài liệu tham khảo giá trị cho cộng đồng nghiên cứu kỹ thuật ô tô, đóng góp vào lộ trình chuyển đổi giao thông xanh bền vững.
