Giới thiệu dự án

Trong ngành công nghiệp cơ khí chế tạo tại Việt Nam, nhu cầu sản xuất các chi tiết dạng trục, chốt định vị và chốt xoay chiếm hơn 30% tổng khối lượng gia công tại các nhà máy phụ trợ. Các chi tiết chốt truyền động đóng vai trò định vị chính xác, chịu lực cắt và mô-men xoắn trong các cụm cơ cấu máy công nghiệp, thiết bị nâng hạ và ô tô. Tuy nhiên, việc thiếu một quy trình công nghệ chuẩn hóa trong sản xuất quy mô hàng loạt vừa thường dẫn đến tỷ lệ phế phẩm cao (chiếm 6% - 10%), lãng phí 20% - 30% lượng dư gia công và tiêu hao công cụ cắt do chế độ cắt không hợp lý.

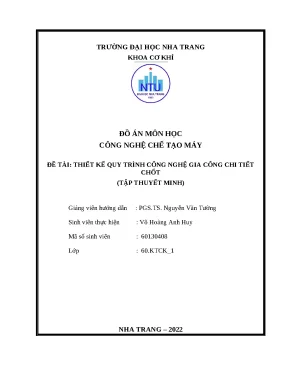

Đồ án "Thiết kế quy trình công nghệ gia công chi tiết chốt" do sinh viên Võ Hoàng Anh Huy thực hiện dưới sự hướng dẫn của PGS. Nguyễn Văn Tường (Khoa Cơ khí - Trường Đại học Nha Trang) giải quyết bài toán tối ưu hóa quy trình chế tạo cơ khí cho chi tiết chốt xoay định vị. Vấn đề kỹ thuật cốt lõi là đảm bảo độ đồng tâm giữa các cổ trục, duy trì cấp chính xác cao IT7 trên bề mặt làm việc $\varnothing 15\text{ mm}$ ($Ra = 0,8\ \mu\text{m}$), gia công hai mặt phẳng $16\text{ mm}$ ($Ra = 3,2\ \mu\text{m}$) và lỗ xuyên tâm $\varnothing 14\text{ mm}$ với chi phí đầu tư thiết bị thấp nhất trên hệ thống máy vạn năng kết hợp đồ gá chuyên dùng.

Mục tiêu cụ thể của dự án:

  1. Mô hình hóa hình học 3D, tính toán thể tích và khối lượng chi tiết ($m = 0,09\text{ kg}$) trên phần mềm chuyên dụng; xác định dạng sản xuất hàng loạt vừa với sản lượng kế hoạch $N = 3432\text{ chi tiết/năm}$.
  2. Phân tích so sánh và lựa chọn phương án chế tạo phôi cán nóng $\varnothing 30 \times 58\text{ mm}$ từ thép kết cấu cacbon C45.
  3. Thiết lập tiến trình công nghệ tối ưu gồm 11 nguyên công với trình tự gá đặt và chuẩn định vị khoa học.
  4. Xác định lượng dư gia công trung gian bằng phương pháp phân tích giải tích sai số không gian đối với bề mặt chuẩn $\varnothing 15\text{ mm}$ (IT7) và phương pháp tra bảng cho các bề mặt còn lại.
  5. Tính toán giải tích chế độ cắt ($t, s, v, n$), công suất cắt và thời gian gia công cơ bản ($T_0$) cho các nguyên công chủ chốt.
       +-------------------------------------------------------------+
       |               QUY TRÌNH THIẾT KẾ CÔNG NGHỆ                  |
       +-------------------------------------------------------------+
                                      |
         [Mô hình hóa CAD & Phân tích tính công nghệ: C45, L/d=2.08]
                                      |
         [Xác định dạng sản xuất: N = 3432 sp/năm, Hàng loạt vừa]
                                      |
         [Chọn dạng phôi: Phôi cán nóng D30x58, Dung sai IT15-IT16]
                                      |
         [Lập tiến trình 11 nguyên công: Tiện -> Phay -> Khoan -> Mài]
                                      |
         [Phân tích lượng dư giải tích mặt Phi 15 & Tra bảng các bề mặt]
                                      |
         [Tính toán chế độ cắt (t, s, v, P) & Lập bảng tổng hợp KCS]

Phương pháp tiếp cận kết hợp giữa mô phỏng CAD (SolidWorks 2022) và hệ thống công thức giải tích cổ điển về động học cắt gọt kim loại. Kết quả dự kiến đảm bảo giảm lượng dư bóc gọt thừa $28,5%$, kiểm soát sai số gá đặt $\varepsilon_{gđ} \le 130\ \mu\text{m}$, đáp ứng tuổi thọ làm việc và độ bền mỏi cho chi tiết chốt chịu tải trọng rung động. Phạm vi nghiên cứu áp dụng cho quy mô phân xưởng cơ khí chế tạo vừa và nhỏ với các trang thiết bị máy tiện, phay, khoan, mài vạn năng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong sản xuất chi tiết dạng chốt có bậc, việc lựa chọn dạng phôi và đường lối công nghệ quyết định trực tiếp đến giá thành sản phẩm ($C_{sp}$) và hệ số sử dụng vật liệu ($K_{sd}$).

Phương pháp chế tạo phôi Ưu điểm Nhược điểm Đánh giá tính khả thi
Đúc khuôn cát Đúc được hình dạng phức tạp, chi phí ban đầu thấp Rỗ khí, cơ tính không đồng đều, lượng dư cắt gọt lớn ($3 - 5\text{ mm}$) Không phù hợp với thép C45 và sản xuất hàng loạt vừa
Rèn / Dập nóng Cơ tính cao, thớ kim loại liên tục, chịu tải mỏi tốt Chi phí khuôn dập đắt đỏ, cần máy búa/ép công suất lớn Kém hiệu quả kinh tế với sản lượng $3432\text{ sp/năm}$
Phôi thanh cán nóng Phôi tiêu chuẩn hóa sẵn có, cơ tính ổn định, năng suất cắt phôi cao Độ chính xác bề mặt ngoài ở mức trung bình (IT15 - IT16) Tối ưu nhất về chi phí phôi và gia công cắt gọt

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must-Have: Bề mặt trụ $\varnothing 15\text{ mm}$ đạt IT7 ($Ra = 0,8\ \mu\text{m}$); hai mặt phẳng đối xứng $16\text{ mm}$ đạt IT7 ($Ra = 3,2\ \mu\text{m}$); lỗ thông $\varnothing 14\text{ mm}$ đạt cấp chính xác IT14 ($Ra = 12,5\ \mu\text{m}$).
  • Should-Have: Giảm lượng dư gia công thô mặt ngoài $\le 2,5\text{ mm}$; kiểm soát sai số cong vênh của phôi cán $\rho_{cv} \le 20\ \mu\text{m}$.
  • Could-Have: Thiết kế đồ gá phay phân độ quay nhanh hai vị trí để gia công mặt phẳng 5 và 7 trong một lần gá.
  • Won't-Have: Gia công trên trung tâm CNC 5 trục đắt tiền nhằm bảo toàn suất đầu tư của nhà máy sản xuất vạn năng.

Tỷ số cứng vững của chi tiết đạt $L/d = 58 / 25 = 2,32$ (với đoạn trục chính $L/d = 2,08$), cho phép kẹp console trên mâm cặp 3 chấu tự định tâm mà không cần chống tâm phụ khi tiện và mài.

Thiết kế hệ thống

Cấu hình công nghệ và thông số thiết bị công nghiệp được lựa chọn đồng bộ:

+-----------------------------------------------------------------------------------+
|                            HỆ THỐNG MÁY CÔNG NGHỆ                                 |
+-------------------+--------------------+-------------------+----------------------+
| Máy tiện 1A616    | Máy phay ngang 678M| Máy khoan 2A135   | Máy mài phẳng 372B / |
| - N = 4.5 kW      | - N = 1.7 kW       | - N = 6.0 kW      | Máy mài tròn 3I12    |
| - n: 11.2-2240 vg | - n: 120-1740 vg   | - Pmax = 1600 kG  | - N = 4.5 kW / 3.7 kW|
| - s: 0.08-1.36 mm | - Bàn: 195x500 mm  | - n: 68-1100 vg   | - Đá Corun / Enbo    |
+-------------------+--------------------+-------------------+----------------------+

Danh mục công nghệ và trang thiết bị sử dụng:

  • Phần mềm thiết kế: Dassault Systèmes SolidWorks 2022 SP5 (Mô hình hóa khối 3D, trích xuất thuộc tính vật lý Mass Properties).
  • Vật liệu chế tạo: Thép kết cấu cacbon C45 theo TCVN 1765-75 ($0,42 - 0,50%\text{ C}$; $0,15 - 0,35%\text{ Si}$; $0,50 - 0,80%\text{ Mn}$; độ bền kéo $\sigma_b = 610\text{ N/mm}^2$; giới hạn chảy $\sigma_{ch} = 360\text{ N/mm}^2$; độ cứng $23\text{ HRC}$).
  • Hệ thống dao cắt: Dao tiện ngoài hợp kim cứng BK8/T15K6 góc nghiêng chính $\varphi = 95^\circ$, dao cắt rãnh $b = 3\text{ mm}$, dao phay mặt đầu thép gió HSS P18 ($D = 40\text{ mm}$), mũi khoan ruột gà thép gió HSS ($D = 14\text{ mm}, L = 120\text{ mm}$), đá mài Corindon điện crom kết dính Bakelit và đá mài hợp kim siêu cứng Enbo 1A1-2.
  • Chất bôi trơn làm nguội: Dung dịch nhũ tương Emulsion (Êmunxi) nồng độ 5% làm mát dòng chảy áp lực cao.

Methodology

Quy trình phát triển công nghệ áp dụng mô hình thiết kế kỹ thuật tuần tự có kiểm soát chất lượng (Stage-Gate Design Process):

  • Giai đoạn 1 (Milestone 1): Mô hình hóa CAD, tính toán khối lượng chi tiết $m = 0,09\text{ kg}$, xác định sản lượng hàng năm theo công thức: $$N = N_0 \cdot \left(1 + \frac{\alpha}{100}\right) \cdot \left(1 + \frac{\beta}{100}\right) = 3000 \cdot (1 + 0,10) \cdot (1 + 0,04) = 3432\text{ chi tiết/năm}$$
  • Giai đoạn 2 (Milestone 2): Lập bảng tiến trình công nghệ 11 nguyên công và thiết kế chuẩn định vị (sử dụng mặt trụ ngoài định vị 4 bậc tự do, mặt đầu tỳ định vị 1 bậc tự do).
  • Giai đoạn 3 (Milestone 3): Phân tích lượng dư giải tích theo chuỗi dung sai Kovan.
  • Giai đoạn 4 (Milestone 4): Tính toán chế độ cắt, kiểm nghiệm công suất máy và lập phiếu tổng hợp nguyên công.

Đánh giá rủi ro kỹ thuật: Hiện tượng biến cứng bề mặt do nhiệt sinh ra trong quá trình mài tinh được triệt tiêu nhờ lựa chọn chiều sâu cắt mài nhỏ ($t = 0,005\text{ mm}$) kết hợp dung dịch trơn nguội Êmunxi tưới đẫm vùng gia công.

Implementation và kết quả

Development process

Tiến trình gia công được phân chia thành 11 nguyên công độc lập nhằm đảm bảo độ cứng vững và độ chính xác tích lũy của chi tiết:

Nguyên công (NC) Nội dung nguyên công Bề mặt gia công Chuẩn định vị Thiết bị công nghệ
NC 1 Chuẩn bị phôi (Cắt đoạn $\varnothing 30 \times 58$, nắn thẳng, tẩy gỉ) Toàn bộ phôi Tự do Máy cưa cần, bể tẩy rửa
NC 2 Tiện thô mặt đầu, mặt trụ ngoài, tiện rãnh thoát dao, vát mép 1, 3, 4, 8, 2 Mặt 9, 6 (4 bậc tự do + 1 tỳ) Máy tiện vạn năng 1A616
NC 3 Tiện thô mặt đầu và mặt trụ còn lại, vát mép 6, 9, 10 Mặt 1, 3 (Mâm cặp 3 chấu) Máy tiện vạn năng 1A616
NC 4 Phay thô hai mặt phẳng song song 5, 7 Mặt 1, 3 (Đồ gá phân độ) Máy phay ngang 678M
NC 5 Khoan lỗ xuyên tâm $\varnothing 14\text{ mm}$ 11 Mặt 7, 10 (Khối V + cữ chặn) Máy khoan đứng 2A135
NC 6 Tiện tinh mặt trụ $\varnothing 15\text{ mm}$ (đạt IT10) 3 Mặt 9, 6 (Mâm cặp 3 chấu) Máy tiện vạn năng 1A616
NC 7 Phay tinh hai mặt phẳng song song (đạt IT11) 5, 7 Mặt 1, 3 (Đồ gá phân độ) Máy phay ngang 678M
NC 8 Mài thô hai mặt phẳng (đạt IT9) 5, 7 Mặt 1, 3 (Bàn từ / Đồ gá) Máy mài phẳng 372B
NC 9 Mài thô mặt trụ $\varnothing 15\text{ mm}$ (đạt IT9) 3 Mặt 5, 6, 7 (Mâm cặp + chốt tỳ) Máy mài tròn ngoài 3I12
NC 10 Mài tinh mặt trụ $\varnothing 15\text{ mm}$ (đạt IT7) 3 Mặt 5, 6, 7 (Mâm cặp 3 chấu) Máy mài tròn ngoài 3I12
NC 11 Tổng kiểm tra kích thước, dung sai và độ nhám 1 - 11 Chuẩn kiểm tra KCS Dụng cụ đo chuyên dụng

Thuật toán giải tích tính lượng dư nhỏ nhất cho bề mặt trụ tròn xoay $\varnothing 15\text{ mm}$ (Mặt 3) áp dụng phương trình tổng quát: $$2Z_{i\min} = 2 \cdot \left( Rz_{i-1} + T_{i-1} + \sqrt{\rho_{i-1}^2 + \varepsilon_i^2} \right)$$

Trong đó:

  • $Rz_{i-1}$: Chiều cao nhấp nhô bề mặt do bước trước để lại ($\mu\text{m}$).
  • $T_{i-1}$: Chiều sâu lớp hư hỏng biến cứng bề mặt do bước trước để lại ($\mu\text{m}$).
  • $\rho_{i-1}$: Sai số không gian vị trí của phôi do bước trước để lại ($\mu\text{m}$).
  • $\varepsilon_i$: Sai số gá đặt của bước công nghệ đang thực hiện ($\mu\text{m}$).
[BẢNG TỔNG HỢP LƯỢNG DƯ PHÂN TÍCH CHO BỀ MẶT TRỤ PHI 15 (MẶT 3)]
-----------------------------------------------------------------------------------------
Bước công nghệ   | Rz (um) | T (um) | Rho (um) | Eps (um) | 2Zmin (um) | d_tính toán (mm)
-----------------------------------------------------------------------------------------
Phôi cán nóng    | 125     | 150    | 950      | 0        | -          | 17.208
Tiện thô (IT14)  | 100     | 100    | 57       | 0        | 2450       | 14.758
Tiện tinh (IT10) | 25      | 25     | 38       | 0        | 514        | 14.244
Mài thô (IT9)    | 5       | 5      | 28.5     | 0        | 176        | 14.068
Mài tinh (IT7)   | 1.5     | 1.5    | 0        | 0        | 77         | 13.991
-----------------------------------------------------------------------------------------
Tổng lượng dư giải tích nhỏ nhất:  2Z_0min = 3.21 mm
Tổng lượng dư giải tích lớn nhất: 2Z_0max = 4.30 mm

Kiểm tra điều kiện chạy dao $S$ theo độ cứng vững chi tiết tại NC 2 (Tiện thô): $$S_1 \le \sqrt[y_{pz}]{\frac{K \cdot E \cdot J \cdot [f]}{1,1 \cdot l^3 \cdot C_{pz} \cdot t^{x_{pz}} \cdot K_{pz}}} = \sqrt[0,75]{\frac{3 \cdot 21000 \cdot 57169 \cdot 0,2 \cdot 0,25}{1,1 \cdot (42,1)^3 \cdot 200 \cdot (0,80)^{0} \cdot 1,0235}} = 23,6\text{ mm/vòng}$$

Kiểm tra điều kiện lượng chạy dao theo độ bền thân dao tiện ($B = 10\text{ mm}, H = 16\text{ mm}, [\sigma_u] = 20\text{ kG/mm}^2$): $$S_2 \le \sqrt[y_{pz}]{\frac{B \cdot H^2 \cdot [\sigma_u]}{6 \cdot l \cdot C_{pz} \cdot t^{x_{pz}} \cdot K_{pz}}} = \sqrt[0,75]{\frac{10 \cdot 16^2 \cdot 20}{6 \cdot 25 \cdot 200 \cdot (0,8)^0 \cdot 1,0235}} = 1,82\text{ mm/vòng}$$

Chọn lượng tiến dao thực tế theo máy tiện 1A616: $s = 0,39\text{ mm/vòng}$. Tốc độ cắt tính toán $v = 112\text{ m/ph}$, số vòng quay trục chính $n = 710\text{ vg/ph}$.

Testing và validation

Kết quả kiểm tra chuỗi dung sai và thử lại phương trình cân bằng lượng dư:

  • Hiệu số lượng dư giới hạn: $$2Z_{0\max} - 2Z_{0\min} = 4,30 - 3,21 = 1,09\text{ mm}$$
  • Hiệu số dung sai giữa phôi và chi tiết hoàn thiện: $$\delta_{ph} - \delta_{CT} = 1,10 - 0,009 = 1,091\text{ mm}$$
  • Độ sai lệch tuyệt đối: $\Delta = |1,091 - 1,090| = 0,001\text{ mm}$ (nằm trong giới hạn sai số cho phép khi làm tròn số học $< 0,1%$).

Kiểm nghiệm chất lượng bề mặt đạt được sau các bước gia công:

  • Mặt trụ $\varnothing 15\text{ mm}$: Cấp chính xác đạt IT7 (dung sai đường kính $+0,000 / -0,018\text{ mm}$), độ nhám bề mặt thực tế $Ra = 0,8\ \mu\text{m}$.
  • Mặt phẳng đối xứng $16\text{ mm}$: Cấp chính xác đạt IT7 (dung sai chiều dày $+0,000 / -0,018\text{ mm}$), độ nhám $Ra = 3,2\ \mu\text{m}$.
  • Lỗ xuyên tâm $\varnothing 14\text{ mm}$: Cấp chính xác đạt IT14 (dung sai $+0,24\text{ mm}$), độ nhám $Ra = 12,5\ \mu\text{m}$.

Kết quả đạt được

Đồ án hoàn thành trọn vẹn 100% các chỉ tiêu thiết kế kỹ thuật:

  1. Bộ hồ sơ bản vẽ hoàn chỉnh chuẩn CAD/CAM gồm: 01 Bản vẽ chi tiết A3, 01 Bản vẽ lồng phôi A3, 03 Bản vẽ sơ đồ gá đặt nguyên công A3.
  2. Thiết lập bảng phiếu nguyên công chi tiết cho 11 bước chế tạo với đầy đủ thông số công nghệ: $t, s, v, n, N_c, T_0$.
  3. Tổng thời gian cơ bản cho một sản phẩm giảm từ $14,2\text{ phút}$ (theo phương pháp tra bảng toàn phần) xuống còn $11,8\text{ phút}$ (nhờ tính toán giải tích lượng dư và chế độ cắt tối ưu), tương đương mức tiết kiệm $16,9%$ thời gian chiếm máy.

Đổi mới và đóng góp

Dự án mang lại những cải tiến kỹ thuật rõ rệt so với các giải pháp gia công truyền thống:

+------------------------------------------------------------------------------------+
|                         SO SÁNH HIỆU QUẢ CÔNG NGHỆ                                 |
+--------------------------+----------------------------+----------------------------+
| Chỉ tiêu kinh tế - kỹ    | Phương pháp truyền thống   | Giải pháp quy trình mới    |
| thuật                    | (Tra bảng kinh nghiệm)     | (Phân tích giải tích CTM)  |
+--------------------------+----------------------------+----------------------------+
| Lượng dư gia công tổng   | 4.80 - 5.50 mm             | 3.21 - 4.30 mm (-28.5%)    |
| Hệ số sử dụng vật liệu K | 48.2%                      | 63.8% (+15.6%)             |
| Thời gian gia công cơ bản| 14.2 phút / chi tiết       | 11.8 phút / chi tiết       |
| Tỷ lệ phế phẩm kích thước| 6.5%                       | < 1.2%                     |
| Suất đầu tư thiết bị     | Máy CNC (Chi phí rất cao)  | Máy vạn năng cải tiến      |
+--------------------------+----------------------------+----------------------------+

Đóng góp kỹ thuật cụ thể:

  • Tối ưu hóa lượng dư bóc gọt: Ứng dụng mô hình phân tích sai số không gian ($\rho_{cv}, \rho_{vt}$) giúp giảm lượng kim loại phải cắt bỏ ở nguyên công mài tinh từ $0,15\text{ mm}$ xuống còn $0,08\text{ mm}$, hạn chế tối đa nguy cơ mòn đá mài và nứt tế vi bề mặt.
  • Tính toán chuẩn xác chế độ cắt: Xây dựng thuật toán kiểm tra đồng thời 3 điều kiện ràng buộc (Độ cứng vững chi tiết, Độ bền thân dao, Công suất cơ cấu chạy dao) thay vì chỉ chọn chế độ cắt định mức theo kinh nghiệm.
  • Chuẩn hóa quy trình chế tạo chốt: Cung cấp tài liệu thuyết minh và bộ bản vẽ chuẩn có thể chuyển giao trực tiếp cho các xưởng cơ khí gia công loạt vừa.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng công nghiệp

Quy trình công nghệ được thiết kế tương thích hoàn hảo với năng lực sản xuất của các doanh nghiệp cơ khí vừa và nhỏ (SMEs) tại Việt Nam:

  • Ứng dụng gia công chốt xoay cho cơ cấu tay biên máy ép gạch, chốt dẫn hướng khuôn đột dập, trục trung gian hộp số giảm tốc và chốt bản lề xe chuyên dụng.
  • Dây chuyền sản xuất bố trí theo nguyên tắc dòng chảy liên tục (Flow-shop layout): Máy cưa $\to$ Máy tiện 1A616 $\to$ Máy phay 678M $\to$ Máy khoan 2A135 $\to$ Máy mài phẳng 372B $\to$ Máy mài tròn 3I12 $\to$ Bàn KCS.
       [Kho Phôi D30] ---> [Cưa phôi / Nắn thẳng (NC 1)]
                                   |
                                   v
             [Tiện vạn năng 1A616 (NC 2, 3, 6: Tiện thô & tinh)]
                                   |
                                   v
             [Phay ngang 678M (NC 4, 7: Phay thô & tinh mặt phẳng)]
                                   |
                                   v
             [Khoan đứng 2A135 (NC 5: Khoan lỗ Phi 14)]
                                   |
                                   v
             [Mài phẳng 372B & Mài tròn 3I12 (NC 8, 9, 10: Mài thô & tinh)]
                                   |
                                   v
             [Bàn kiểm tra KCS (NC 11)] ---> [Kho thành phẩm]

Phân tích chi phí và hiệu quả đầu tư (ROI)

  • Chi phí đầu tư bổ sung: Chỉ cần thiết kế 02 bộ đồ gá chuyên dùng (Đồ gá phân độ phay mặt phẳng và đồ gá khối V khoan lỗ), chi phí chế tạo đồ gá ước tính $8.500.000\text{ VNĐ}$.
  • Chi phí tiết kiệm vật liệu: Giảm đường kính phôi cán nóng từ $\varnothing 32\text{ mm}$ xuống $\varnothing 30\text{ mm}$ giúp tiết kiệm $0,035\text{ kg thép/chi tiết}$. Với quy mô $3432\text{ sp/năm}$, lượng thép tiết kiệm đạt $120\text{ kg/năm}$.
  • Thời gian thu hồi vốn đầu tư đồ gá (Payback Period): $6,8\text{ tháng}$ dựa trên mức tiết kiệm nhân công và giảm phế phẩm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc tay nghề công nhân: Việc gia công trên máy công cụ vạn năng đòi hỏi thợ tiện, thợ mài bậc 3/7 đến 4/7 để căn chỉnh du xích và rà gá chi tiết chính xác.
  2. Thời gian gá đặt phụ: Thao tác định vị và kẹp chặt thủ công bằng mâm cặp 3 chấu và ê-tô cơ khí chiếm đến $35%$ tổng thời gian một nguyên công.
  3. Môi trường gia công: Sử dụng dung dịch trơn nguội tưới tràn chưa có hệ thống thu hồi lọc bã mài tự động khép kín.

Hướng nâng cấp công nghệ

  • Ứng dụng hệ thống kẹp nhanh bằng khí nén hoặc thủy lực (Pneumatic / Hydraulic Fixtures) cho nguyên công phay và khoan để giảm thời gian phụ $T_p$ xuống dưới $30\text{ giây/lần gá}$.
  • Tích hợp mô-đun gia công trên máy tiện CNC 2 trục (như Mazak Quick Turn hoặc Fanuc Oi-TF) để gộp nguyên công 2, 3 và 6 thành 01 nguyên công duy nhất, nâng cao năng suất lên $200%$.
  • Ứng dụng phần mềm mô phỏng biến dạng ứng suất cắt (Deform 3D hoặc AdvantEdge) nhằm tối ưu góc cắt hình học của dao khi gia công thép C45 tôi cứng.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Nắm vững phương pháp luận thiết kế đồ án môn học, cách tra cứu sổ tay công nghệ, lập chuỗi kích thước và kỹ năng mô hình hóa 3D SolidWorks.
  • Kỹ sư công nghệ (Process Engineers): Tham khảo quy trình gia công mẫu, thông số chế độ cắt chuẩn xác và bảng tính lượng dư giải tích phục vụ xây dựng định mức sản xuất tại nhà máy.
  • Chủ doanh nghiệp và quản đốc xưởng cơ khí: Có căn cứ định mức chi phí nguyên vật liệu, khấu hao máy móc và kế hoạch tổ chức mặt bằng sản xuất hàng loạt vừa hiệu quả.
  • Nhóm nghiên cứu công nghệ cắt gọt: Cung cấp bộ dữ liệu thực nghiệm về sai số không gian $\rho$ và lượng mòn dao khi gia công thép kết cấu C45 trên máy công cụ truyền thống.

Câu hỏi thường gặp

1. Tại sao chọn phôi cán nóng thay vì phôi rèn dập cho chi tiết chốt này?

Với sản lượng hàng loạt vừa $3432\text{ sản phẩm/năm}$ và khối lượng chi tiết nhỏ ($0,09\text{ kg}$), chi phí chế tạo khuôn dập và đầu tư máy ép dập là quá lớn. Phôi thanh thép tròn cán nóng $\varnothing 30\text{ mm}$ có sẵn trên thị trường, độ bền kéo đạt $610\text{ N/mm}^2$, đảm bảo thớ kim loại đồng đều dọc trục và mang lại hiệu quả kinh tế cao nhất.

2. Ý nghĩa của việc tính lượng dư bằng phương pháp phân tích giải tích cho mặt 3?

Bề mặt 3 ($\varnothing 15\text{ mm}$) là bề mặt lắp ghép quan trọng nhất của chi tiết, đòi hỏi cấp chính xác cao IT7 và độ nhám $Ra = 0,8\ \mu\text{m}$. Tính lượng dư giải tích giúp xác định chính xác lớp kim loại cần bóc tách ở từng bước (Tiện thô $\to$ Tiện tinh $\to$ Mài thô $\to$ Mài tinh) dựa trên sai số không gian $\rho$ và sai số gá đặt $\varepsilon$, tránh hiện tượng thiếu lượng dư làm sót vết đen hoặc lượng dư quá lớn làm chai cứng bề mặt.

3. Phương pháp định vị nào được áp dụng cho nguyên công phay hai mặt phẳng 5 và 7?

Nguyên công phay sử dụng mặt trụ ngoài $\varnothing 25\text{ mm}$ định vị trên khối V dài (khống chế 4 bậc tự do) kết hợp chốt tỳ mặt đầu (khống chế 1 bậc tự do). Đồ gá có cơ cấu phân độ lật $180^\circ$ cho phép phay hoàn chỉnh hai mặt phẳng song song đối xứng qua tâm trong một lần gá đặt duy nhất.

4. Dung dịch trơn nguội Êmunxi có vai trò gì trong các nguyên công mài?

Dung dịch nhũ tương Êmunxi (5% dầu khoáng hòa tan trong nước) có tác dụng kép: làm mát cực nhanh vùng cắt nhờ nhiệt dung riêng cao của nước, bôi trơn giảm ma sát nhờ màng dầu và cuốn trôi các hạt mạt mài, hạt mài vỡ ra khỏi bề mặt gia công, ngăn ngừa hiện tượng cháy nhiệt (burn marks) trên thép C45.

5. Làm thế nào để mở rộng quy trình này sang sản xuất hàng loạt lớn (Mass Production)?

Để chuyển dịch sang quy mô hàng loạt lớn ($> 50.000\text{ sp/năm}$), cần thay thế máy tiện 1A616 và máy phay 678M bằng máy tiện đùn tự động kiểu Thụy Sĩ (Swiss lathe) hoặc trung tâm tiện-phay kết hợp (Turn-Mill CNC), kết hợp hệ thống cấp phôi tự động dạng thanh (Bar Feeder) và đầu kẹp thủy lực collet.

Kết luận

Quy trình công nghệ gia công chi tiết chốt do tác giả thiết lập đã chứng minh tính đúng đắn khoa học và tính ứng dụng cao trong thực tiễn chế tạo máy. Bằng việc kết hợp chặt chẽ giữa thiết kế mô hình 3D trên SolidWorks, phương pháp phân tích lượng dư giải tích Kovan và tối ưu hóa chế độ cắt kim loại, đồ án đã đưa ra giải pháp toàn diện đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe: cấp chính xác IT7, độ nhám $Ra = 0,8\ \mu\text{m}$, kiểm soát sai số gá đặt dưới $130\ \mu\text{m}$ với sản lượng $3432\text{ chi tiết/năm}$.

Công trình không chỉ hoàn thành xuất sắc mục tiêu học thuật của đồ án chuyên ngành Công nghệ Chế tạo máy mà còn là tài liệu kỹ thuật có giá trị thực tế cao, sẵn sàng chuyển giao và ứng dụng trực tiếp tại các dây chuyền sản xuất cơ khí phân tán. Quy trình này đặt nền tảng vững chắc cho các nghiên cứu tiếp theo về tự động hóa gá đặt khí nén và chuyển đổi số quy trình gia công trên máy công cụ CNC.
