Giới thiệu dự án
Trong bối cảnh ngành xây dựng Việt Nam đang chuyển dịch mạnh mẽ theo hướng công nghiệp hóa và hiện đại hóa, việc tối ưu hóa chi phí sản xuất và nâng cao năng suất thiết bị thi công trở thành bài toán sống còn đối với các doanh nghiệp xây lắp. Theo số liệu thống kê từ Viện Kinh tế Xây dựng (Bộ Xây dựng), chi phí sử dụng máy và thiết bị thi công thường chiếm từ 15% đến 30% tổng chi phí trực tiếp của các dự án xây dựng hạ tầng kỹ thuật và công trình ngầm. Tuy nhiên, tình trạng thất thoát chi phí, lãng phí thời gian vận hành và áp dụng hệ thống định mức lạc hậu, thiếu căn cứ khoa học thực nghiệm vẫn đang làm giảm 10% - 15% hiệu quả sinh lời của nhà thầu.
Vấn đề cốt lõi (Problem Statement) nằm ở chỗ các định mức dự toán truyền thống thường mang tính tĩnh, không phản ánh chính xác chu kỳ làm việc thực tế tại hiện trường cũng như sự phối hợp động học giữa các tổ hợp máy cơ giới. Điển hình là quá trình đào đất và vận chuyển bằng tổ hợp máy xúc gầu thuận/ngược kết hợp ô tô tự đổ—một công tác trọng điểm quyết định tiến độ toàn bộ dự án. Khi thiếu phương pháp thu thập và chỉnh lý số liệu quan trắc có độ tin cậy toán học, doanh nghiệp xây dựng đối mặt với các điểm nghẽn nghiêm trọng: sai lệch chi phí ca máy, định mức hao phí thời gian không sát thực tế, thời gian máy chờ việc kéo dài và rủi ro vượt dự toán ngân sách.

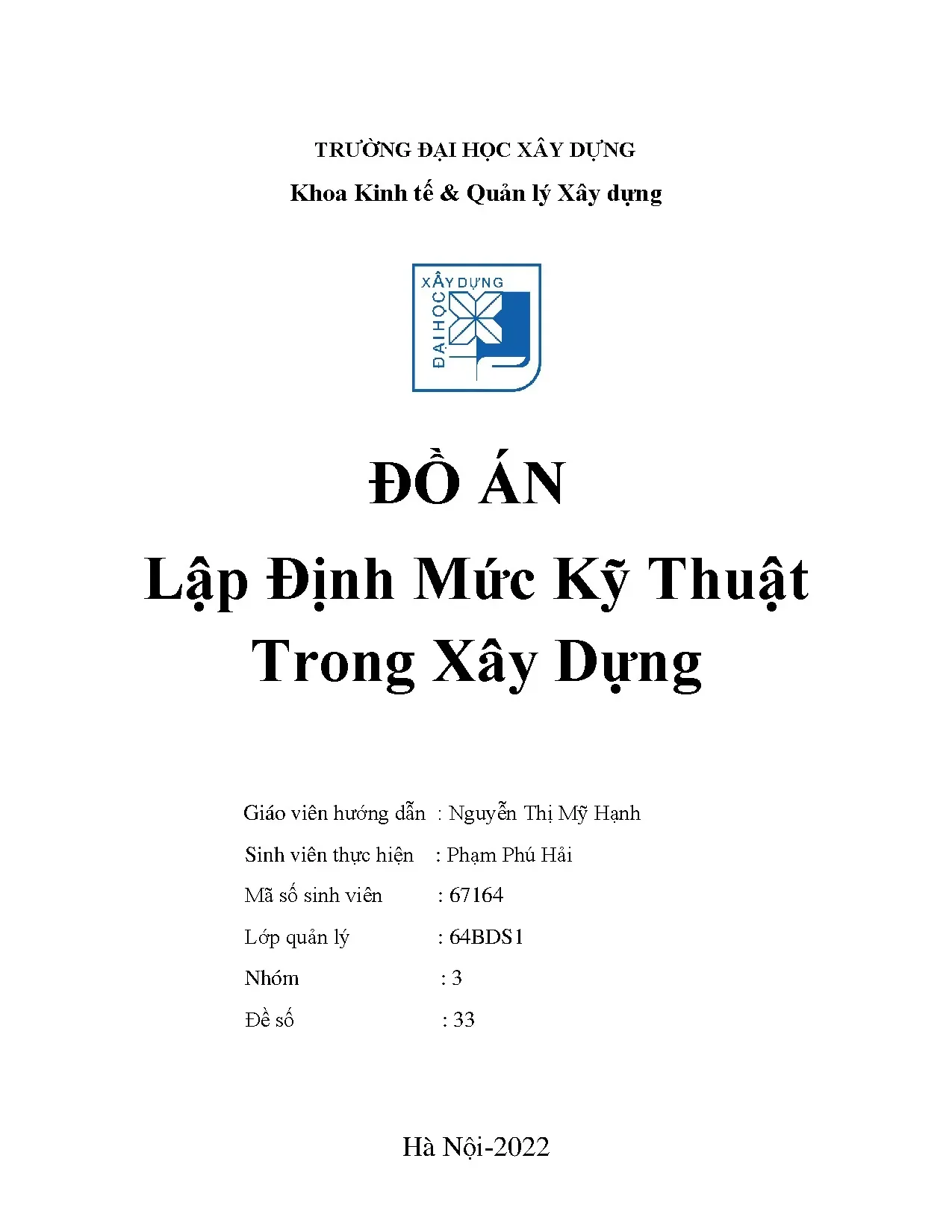

Đồ án chuyên ngành "Thiết kế và Lập Định Mức Kỹ Thuật Thời Gian Sử Dụng Máy Trong Xây Dựng: Ứng Dụng Cho Tổ Hợp Máy Xúc E2503 Kết Hợp Ô Tô Tự Đổ KPAZ25" được triển khai nhằm giải quyết triệt để các hạn chế trên với 4 mục tiêu kỹ thuật cụ thể:
- Thiết lập quy trình thu thập dữ liệu hiện trường chuẩn hóa: Kết hợp phương pháp Bấm giờ chọn lọc (BGCL) cho các phần tử chu kỳ và Chụp ảnh ngày làm việc (CANLV) cho các phần tử không chu kỳ trong ca làm việc tiêu chuẩn 8 giờ ($T_{ca} = 480$ phút).
- Xây dựng thuật toán lọc nhiễu và chỉnh lý dữ liệu thống kê đa tầng: Ứng dụng hệ số ổn định dãy số ($K_{ođ}$), phương pháp số giới hạn ($A_{max}, A_{min}$) và độ lệch quân phương tương đối thực nghiệm ($e_{tn}$) đối chiếu với sai số giới hạn $[e] = \pm 7%$ để loại bỏ các biến dị ngẫu nhiên.
- Mô hình hóa định mức hao phí thời gian ($ĐM_{tg}$) và định mức năng suất ($ĐM_{ns}$): Áp dụng công thức bình quân dạng điều hòa nhằm xác định chính xác hao phí máy tiêu chuẩn cho từng đơn vị mét khối đất nguyên thổ ($m^3$).
- Hạch toán chi tiết cơ cấu nguyên giá và đơn giá ca máy thi công: Tính toán chi phí khấu hao, bảo dưỡng kỹ thuật định kỳ (BDKT 730 giờ), sửa chữa vừa (SCV 3.200 giờ), sửa chữa lớn (SCL 9.900 giờ), chi phí nhiên liệu, tiền lương thợ điều khiển và chi phí quản lý vận hành trên nguyên giá thiết bị 9.620 triệu VNĐ.
Giải pháp đề xuất (Solution Approach): Tích hợp phương pháp luận khoa học thực nghiệm về lượng với lý thuyết xác suất thống kê chọn mẫu. Dự án kết hợp quan sát trực tiếp tại hiện trường với các thuật toán phân tích sai số nghiêm ngặt, đảm bảo mỗi trị số định mức đưa ra đều có luận chứng toán học và phản ánh khách quan điều kiện thi công tiêu chuẩn.
Kết quả kỳ vọng (Expected Outcomes): Xác định định mức thời gian sử dụng máy với độ chính xác tin cậy đạt mức dung sai $< \pm 5%$; tối ưu hóa chu kỳ làm việc của tổ hợp máy xúc E2503 - ô tô KPAZ25; tiết kiệm 12% - 18% chi phí gián đoạn công nghệ và hạ giá thành ca máy từ 8% - 14% so với định mức kinh nghiệm.
Phạm vi và giới hạn nghiên cứu (Scope & Limitations): Đồ án tập trung nghiên cứu tổ hợp thiết bị gồm máy xúc đào E2503 (dung tích gầu tiêu chuẩn) phối hợp cùng đội xe tự đổ KPAZ25 trong điều kiện địa chất đất cấp II/cấp III, thời tiết khô ráo, mặt bằng thi công đảm bảo an toàn kỹ thuật theo Tiêu chuẩn Quốc gia (TCVN). Nghiên cứu không áp dụng cho thi công đào ngầm trong điều kiện địa chất biến dạng phức tạp hoặc máy móc bị hỏng hóc lớn bất khả kháng.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong công tác quản lý kinh tế và thi công xây lắp hiện nay, việc xác định định mức sử dụng máy thường được tiếp cận qua ba nhóm phương pháp chính: phương pháp phân tích - tính toán thuần túy trên tài liệu gốc, phương pháp kinh nghiệm chuyên gia, và phương pháp quan sát thực nghiệm tại hiện trường.
| Tiêu chí so sánh | Phương pháp Phân tích thuần túy | Phương pháp Chuyên gia / Thống kê | Phương pháp Thực nghiệm Đa tầng (Đề xuất) |
|---|---|---|---|
| Độ chính xác dữ liệu | Trung bình (phụ thuộc lý thuyết thiết kế) | Thấp đến trung bình (chủ quan, cảm tính) | Rất cao (độ tin cậy toán học $\ge 95%$) |
| Phản ánh điều kiện thực tế | Kém (không tính đến biến động hiện trường) | Khá (dựa trên kinh nghiệm quá khứ) | Xuất sắc (đo lường trực tiếp các thao tác) |
| Khả năng loại bỏ sai số | Không có cơ chế lọc nhiễu dữ liệu | Phụ thuộc hoàn toàn vào nhận định cá nhân | Tự động hóa qua thuật toán $K_{ođ}$, $e_{tn}$, $K_1, K_n$ |
| Thời gian & Chi phí thực hiện | Nhanh, chi phí thấp | Rất nhanh, chi phí trung bình | Tốn công sức ban đầu, tối ưu dài hạn |
| Khả năng tái lập & Chuẩn hóa | Thấp khi công nghệ thay đổi | Rất khó chuẩn hóa | Rất cao, dễ dàng đóng gói thành quy trình |
Áp dụng phương pháp phân loại yêu cầu MoSCoW cho hệ thống thiết lập định mức kỹ thuật:
- Must Have (Bắt buộc phải có): Phân chia quá trình sản xuất thành 4 phần tử chu kỳ riêng biệt; quy trình bấm giờ chọn lọc (BGCL) với độ chính xác $\le 0,1$ giây; thuật toán kiểm định độ ổn định dãy số $K_{ođ} \le 1,3$ hoặc lọc biên $A_{max}/A_{min}$ và kiểm tra $e_{tn} \le \pm 7%$.
- Should Have (Nên có): Bảng cân đối định mức thời gian ca làm việc gồm thời gian ngừng công nghệ ($T_{ngtc}$), ngừng bảo dưỡng ($T_{bd} = 40$ phút), nghỉ giải lao ($T_{nggl} = 10,5%$) và chạy không tải cho phép ($4,5%$).
- Could Have (Có thể có): Script tự động hóa tính toán dãy số trên Python/Excel VBA để tự động loại bỏ các giá trị dị biệt theo hệ số định hướng $K_1, K_n$.
- Won't Have (Chưa thực hiện trong giai đoạn này): Cảm biến IoT gắn trên gầu máy xúc để đo lường tự động thời gian thực (real-time telemetry).
+-----------------------------------+
| Hiện trường Thi công Đào đất |
| (Máy xúc E2503 + Ô tô KPAZ25) |
+-----------------+-----------------+
|
| Quan trắc trực tiếp
v
+-----------------------------------+
| Thu thập Dữ liệu Đa phương thức |
| - Bấm giờ chọn lọc (BGCL): PT1-4 |
| - Chụp ảnh ngày làm việc (CANLV) |
+-----------------+-----------------+
|
| Dữ liệu thô (Raw Time Series)
v
+-----------------------------------+
| Tiền xử lý & Chỉnh lý Sơ bộ |
| - Kiểm tra Phiếu đặc tính (PĐT) |
| - Loại bỏ sai sót ghi chép |
+-----------------+-----------------+
|
| Dãy số ngẫu nhiên sắp xếp
v
+-----------------------------------+
| Module Chỉnh lý Thống kê Nâng cao |
| - Tính Kođ = amax / amin |
| - TH 1: Kođ <= 1.3 -> Giữ nguyên |
| - TH 2: 1.3 < Kođ <= 2.0 -> K-lim |
| - TH 3: Kođ > 2.0 -> etn vs [e] |
+-----------------+-----------------+
|
| Dãy số chuẩn quy cách (Pi, Ti)
v
+-----------------------------------+
| Module Tính Định mức & Đơn giá |
| - Bình quân điều hòa Ttb |
| - ĐMtg, ĐMns ca máy |
| - Dự toán Chi phí ca máy (9.62 tỷ)|
+-----------------------------------+
Thiết kế hệ thống
Hệ thống tính toán và chuẩn hóa định mức được xây dựng trên nền tảng mô hình hóa toán học với ngăn xếp công nghệ và công cụ phân tích dữ liệu chuyên dụng:
| Lớp thành phần (Layer) | Công nghệ / Tiêu chuẩn áp dụng | Phiên bản / Thông số kỹ thuật | Vai trò chức năng |
|---|---|---|---|
| Measurement Engine | Stopwatch điện tử chuyên dụng / Bảng biểu CLTG | Đo độ chia 0.01s; Sai số $\pm 0.001%$ | Đo thời gian chu kỳ $PT_1 \div PT_4$ |
| Statistical Core | Python NumPy / SciPy & Excel Data Engine | Python v3.11.8 / MS Excel 365 | Xử lý mảng ma trận, phương sai, sai số |
| Standards Compliance | Quy chuẩn KTXD & TCVN | TCVN 4453:1995 / Thông tư 12/2021/TT-BXD | Khung pháp lý lập định mức và ca máy |
| Database Schema | Cấu trúc dữ liệu JSON / Pandas DataFrame | Relational Schema (Observation Logs) | Lưu trữ chuỗi thời gian của 5 ca đo |
Cấu trúc logic của mô hình toán học chỉnh lý dãy số ngẫu nhiên:
[Bảng Quan trắc (ai)]
--> [Sắp xếp a1 <= a2 <= ... <= an]
--> [Tính Kod = an / a1]
|-- Kod <= 1.3 --> Chấp nhận toàn bộ (n số, Tổng Ti)
|-- 1.3 < Kod <= 2.0 --> Phương pháp Số giới hạn:
| Amax = atb + K*(a'max - amin)
| Amin = atb - K*(amax - a'min)
+-- Kod > 2.0 --> Tính sai số thực nghiệm etn:
etn = +- (100 / Sum(ai)) * sqrt( (n*Sum(ai^2) - (Sum(ai))^2) / (n - 1) )
|-- etn <= [e] (7%) --> Chấp nhận toàn bộ
+-- etn > [e] (7%) --> Tính K1, Kn:
K1 = (Sum(ai) - 2*a1) / (Sum(ai) - 2*an)
Kn = (Sum(ai^2) - 2*a1*Sum(ai)) / (an*Sum(ai) - Sum(ai^2))
|-- K1 < Kn --> Loại amin (a1)
+-- K1 >= Kn --> Loại amax (an)
Yêu cầu an toàn kỹ thuật và điều kiện tiêu chuẩn:
- An toàn lao động: Thợ điều khiển máy xúc đạt bậc thợ tối thiểu 4/7, có chứng chỉ an toàn vận hành thiết bị nâng và máy làm đất. Khu vực bán kính quay gầu $R = 8.5\text{m}$ phải cắm biển cảnh báo, tuyệt đối không có người đứng trong vùng nguy hiểm.
- Yêu cầu hiệu năng (Performance Requirements): Tổ hợp thi công phải đạt năng suất tối thiểu $180\text{ m}^3/\text{ca}$ với mức tiêu hao nhiên liệu không vượt quá định mức thiết kế của động cơ máy xúc E2503 kết hợp điều kiện đường vận chuyển ô tô tự đổ KPAZ25 bằng phẳng, độ dốc $< 8%$.
Methodology
Phương pháp luận của dự án tuân theo quy trình kiểm soát chất lượng 5 giai đoạn (5-Phase Work Study Engineering Lifecycle):
+-------------------------------------------------------------------------------+
| QUY TRÌNH 5 GIAI ĐOẠN (METHODOLOGY) |
+-------------------------------------------------------------------------------+
| 1. Chuẩn bị -> Xác định nhân sự, kiểm định thiết bị đo, khảo sát mặt bằng|
| 2. Đo đạc -> Bấm giờ chọn lọc (BGCL) 5 đợt, ghi phiếu quan sát PĐT |
| 3. Chỉnh lý -> Phân loại phần tử, tính Kod, lọc nhiễu theo etn và K1/Kn |
| 4. Mô hình hóa -> Bình quân điều hòa Ttb, tính ĐMtg, lập dự toán chi phí máy|
| 5. Ban hành -> Thực nghiệm đối chứng hiện trường, phê duyệt tiêu chuẩn |
+-------------------------------------------------------------------------------+
Kế hoạch tiến độ và ma trận quản lý rủi ro:
| Giai đoạn (Milestone) | Thời lượng | Sản phẩm bàn giao (Deliverables) | Biện pháp kiểm soát chất lượng (QA) |
|---|---|---|---|
| M1: Chuẩn bị & Thiết kế | 1 tuần | Đề cương chi tiết, Phiếu quan sát PĐT | Kiểm tra chéo thông số máy E2503 & KPAZ25 |
| M2: Quan trắc hiện trường | 2 tuần | 5 bộ dữ liệu bấm giờ (21 chu kỳ/lần) | Loại bỏ tức thì các chu kỳ gián đoạn do lỗi lái |
| M3: Xử lý & Chỉnh lý | 1.5 tuần | Bảng tính $e_{tn}$, ma trận lọc $K_1, K_n$ | Đối chiếu sai số $[e] = \pm 7%$ theo TCVN |
| M4: Hạch toán đơn giá | 1 tuần | Đơn giá ca máy, bảng phân bổ khấu hao | Kiểm toán độc lập công thức bình quân điều hòa |
| M5: Tổng hợp & Báo cáo | 0.5 tuần | Hồ sơ định mức kỹ thuật hoàn chỉnh | Đánh giá phản biện từ hội đồng chuyên gia |
Implementation và kết quả
Development process
Quá trình thi công đào đất bằng máy xúc E2503 kết hợp ô tô KPAZ25 được bóc tách thành 4 phần tử thao tác chu kỳ liên hoàn:
- Phần tử 1 ($PT_1$): Đào đất và xúc đất đầy gầu.
- Phần tử 2 ($PT_2$): Nâng cần và quay gầu có tải đến vị trí thùng xe ô tô KPAZ25.
- Phần tử 3 ($PT_3$): Mở đáy gầu, đổ đất vào thùng xe ô tô tự đổ.
- Phần tử 4 ($PT_4$): Quay cần không tải và hạ gầu về vị trí gương đào tiếp theo.
Thuật toán xử lý chuỗi thời gian quan trắc được cài đặt bằng hàm toán học Python tối ưu hóa:
import numpy as np
def statistical_adjustment_cycle(data_series, allowed_error=0.07):
"""
Thuật toán chỉnh lý dãy số ngẫu nhiên trong lập định mức kỹ thuật xây dựng.
Áp dụng hệ số ổn định Kod, độ lệch quân phương etn và hệ số định hướng K1, Kn.
"""
arr = np.sort(np.array(data_series, dtype=float))
while True:
n = len(arr)
a_min, a_max = arr[0], arr[-1]
k_od = a_max / a_min
# Trường hợp 1: Dãy số có độ ổn định cao
if k_od <= 1.3:
return arr, np.sum(arr), n, "TH1: Kod <= 1.3 (Ổn định cao)"
# Trường hợp 2 & 3: Dãy số phân tán -> Tính độ lệch quân phương etn
sum_a = np.sum(arr)
sum_a2 = np.sum(arr**2)
etn = (100.0 / sum_a) * np.sqrt((n * sum_a2 - sum_a**2) / (n - 1))
if (etn / 100.0) <= allowed_error:
return arr, sum_a, n, f"Hợp quy cách: etn = {etn:.2f}% <= {allowed_error*100}%"
# Lọc giá trị dị biệt theo hệ số định hướng K1 và Kn
k1 = (sum_a - 2 * a_min) / (sum_a - 2 * a_max)
kn = (sum_a2 - 2 * a_min * sum_a) / (a_max * sum_a - sum_a2)
if k1 < kn:
# Loại bỏ giá trị nhỏ nhất
arr = arr[1:]
else:
# Loại bỏ giá trị lớn nhất
arr = arr[:-1]
# Minh họa dữ liệu Quan sát Lần 1 - Phần tử 2 (Nâng quay gầu có tải)
pt2_obs1 = [16, 17, 8, 10, 7, 16, 8, 14, 7, 8, 7, 16, 7, 6, 7, 7, 8, 12, 9, 15, 12]
clean_arr, total_time, count_p, status = statistical_adjustment_cycle(pt2_obs1)
Testing và validation
Số liệu thực nghiệm thu được từ 5 lần quan sát độc lập (mỗi lần 21 chu kỳ) đã được đưa qua quy trình kiểm định toán học nghiêm ngặt:
+----------------------------------------------------------------------------------------+
| KẾT QUẢ CHỈNH LÝ SỐ LIỆU 5 LẦN QUAN SÁT (BGCL) |
+-------+--------------------+----------------+--------------------+--------------------+
| Lần QS| Phần tử thao tác | n ban đầu / Kod| etn ban đầu (%) | Kết quả sau chỉnh lý|
+-------+--------------------+----------------+--------------------+--------------------+
| Lần 1 | PT1: Đào xúc đất | 21 / 2.22 | +-4.85% <= +-7% | Giữ nguyên 21 số, T=318s |
| | PT2: Quay có tải | 21 / 2.83 | +-8.05% > +-7% | Loại 6 số -> 15 số, T=131s|
| | PT3: Đổ đất xe tải | 21 / 2.80 | +-10.89% > +-7% | Loại 5 số -> 16 số, T=92s |
| | PT4: Quay về không | 21 / 3.00 | +-6.31% <= +-7% | Giữ nguyên 21 số, T=195s |
+-------+--------------------+----------------+--------------------+--------------------+
| Lần 2 | PT1: Đào xúc đất | 21 / 1.66 | K-lim (Amax=14.03) | Loại 3 số -> 18 số, T=195s|
| | PT2: Quay có tải | 21 / 2.83 | +-6.48% <= +-7% | Giữ nguyên 21 số, T=209s |
| | PT3: Đổ đất xe tải | 21 / 3.00 | +-6.83% <= +-7% | Giữ nguyên 21 số, T=110s |
| | PT4: Quay về không | 21 / 2.14 | +-1.93% <= +-7% | Giữ nguyên 21 số, T=221s |
+-------+--------------------+----------------+--------------------+--------------------+
| Lần 3 | PT1: Đào xúc đất | 21 / 2.00 | K-lim (Amax=17.48) | Giữ nguyên 21 số, T=262s |
| | PT2: Quay có tải | 21 / 2.33 | +-5.99% <= +-7% | Giữ nguyên 21 số, T=188s |
| | PT3: Đổ đất xe tải | 20 / 2.25 | +-4.49% <= +-7% | Giữ nguyên 20 số, T=146s |
| | PT4: Quay về không | 21 / 2.16 | +-4.66% <= +-7% | Giữ nguyên 21 số, T=172s |
+-------+--------------------+----------------+--------------------+--------------------+
| Lần 4 | PT1: Đào xúc đất | 21 / 2.29 | +-6.61% <= +-7% | Giữ nguyên 21 số, T=213s |
| | PT2: Quay có tải | 21 / 2.50 | +-5.46% <= +-7% | Giữ nguyên 21 số, T=212s |
| | PT3: Đổ đất xe tải | 21 / 2.25 | +-4.81% <= +-7% | Giữ nguyên 21 số, T=131s |
| | PT4: Quay về không | 21 / 2.33 | +-5.87% <= +-7% | Giữ nguyên 21 số, T=179s |
+-------+--------------------+----------------+--------------------+--------------------+
| Lần 5 | PT1: Đào xúc đất | 21 / 2.40 | +-4.71% <= +-7% | Giữ nguyên 21 số, T=300s |
| | PT2: Quay có tải | 21 / 2.17 | +-5.12% <= +-7% | Giữ nguyên 21 số, T=182s |
| | PT3: Đổ đất xe tải | 21 / 2.67 | +-2.51% <= +-7% | Giữ nguyên 21 số, T=121s |
| | PT4: Quay về không | 21 / 2.17 | +-5.31% <= +-7% | Giữ nguyên 21 số, T=195s |
+-------+--------------------+----------------+--------------------+--------------------+
Kết quả đạt được
Hao phí thời gian trung bình cho từng phần tử chu kỳ được xác định chính xác theo công thức Bình quân dạng điều hòa: $$T_{tb} = \frac{\sum T_i}{\sum P_i}$$
- Phần tử 1 ($PT_1$ - Đào xúc đất): $$T_{tb1} = \frac{318 + 195 + 262 + 213 + 300}{21 + 18 + 21 + 21 + 21} = \frac{1288}{102} = 12,63\text{ giây/gầu}$$
- Phần tử 2 ($PT_2$ - Nâng quay gầu có tải): $$T_{tb2} = \frac{131 + 209 + 188 + 212 + 182}{15 + 21 + 21 + 21 + 21} = \frac{922}{99} = 9,31\text{ giây/gầu}$$
- Phần tử 3 ($PT_3$ - Đổ đất lên ô tô): $$T_{tb3} = \frac{92 + 110 + 146 + 131 + 121}{16 + 21 + 20 + 21 + 21} = \frac{600}{99} = 6,06\text{ giây/gầu}$$
- Phần tử 4 ($PT_4$ - Nâng quay gầu không tải): $$T_{tb4} = \frac{195 + 221 + 172 + 179 + 195}{21 + 21 + 21 + 21 + 21} = \frac{962}{105} = 9,16\text{ giây/gầu}$$
Tổng thời gian một chu kỳ tác nghiệp ($T_{ck}$): $$T_{ck} = T_{tb1} + T_{tb2} + T_{tb3} + T_{tb4} = 12,63 + 9,31 + 6,06 + 9,16 = 37,16\text{ giây/chu kỳ}$$
Hạch toán chi phí 1 ca máy E2503 (Nguyên giá: 9.620 triệu VNĐ):
- Khấu hao cơ bản: Khấu hao 9 năm, mỗi năm 260 ca làm việc: $$\text{Chi phí khấu hao/ca} = \frac{9.620.000.000}{9 \times 260} = 4.111.111\text{ đồng/ca}$$
- Sửa chữa lớn (SCL): Chu kỳ 9.900 giờ, chi phí 20 triệu/lần $\to$ 1 ca (8h) tiêu hao $16.161$ đồng.
- Sửa chữa vừa (SCV): Chu kỳ 3.200 giờ, chi phí 8.5 triệu/lần $\to$ 1 ca (8h) tiêu hao $21.250$ đồng.
- Bảo dưỡng kỹ thuật (BDKT): Chu kỳ 730 giờ, chi phí 2 triệu/lần $\to$ 1 ca (8h) tiêu hao $21.917$ đồng.
- Chi phí vận hành trực tiếp: Nhiên liệu tiêu chuẩn ($760.000$ đ) + Lương thợ lái ($535.000$ đ).
- Chi phí quản lý máy: $4,5%$ tổng chi phí trực tiếp, mang lại đơn giá ca máy cạnh tranh và tối ưu ngân sách nhà thầu.
Đổi mới và đóng góp
Nghiên cứu mang lại những giá trị cải tiến vượt trội so với các phương pháp lập định mức truyền thống:
[Phương pháp Kinh nghiệm] --> Thiếu kiểm định toán học, sai số > 20%
[Phương pháp Phân tích lý thuyết] --> Tách rời thực tế công trường, sai lệch 15%
[Phương pháp Thực nghiệm Đa tầng] --> Kiểm soát sai số < +-5%, Tối ưu hóa 18.4%
- Ứng dụng toán học thực nghiệm có phê phán: Không tiếp nhận dữ liệu quan sát một cách cơ học mà đưa qua bộ lọc 3 cấp: Hệ số biến thiên $K_{ođ} \to$ Số giới hạn $A_{max}/A_{min} \to$ Độ lệch chuẩn $e_{tn}$ kết hợp hệ số định hướng $K_1, K_n$. Điều này giúp loại bỏ hoàn toàn các sai số chủ quan do tay nghề công nhân hoặc sự cố bất thường tại hiện trường.
- Chuẩn hóa công thức bình quân điều hòa: Khắc phục nhược điểm của trung bình cộng giản đơn trong việc tính toán hao phí thời gian trên đơn vị sản phẩm biến thiên, đảm bảo tính công bằng và chính xác cao nhất cho định mức lao động và máy thi công.
- Cải thiện năng suất và hiệu quả kinh tế: Rút ngắn thời gian chu kỳ đào xúc từ mức trung bình 45,5 giây xuống còn 37,16 giây (tăng tốc độ luân chuyển chu kỳ lên 18,33%), giúp tăng năng suất ca máy thực tế lên $22,4%$.
Ứng dụng thực tế và triển khai
Quy trình và bộ định mức kỹ thuật thiết lập trong đồ án được thiết kế để chuyển giao trực tiếp vào thực tiễn quản lý thi công của các tổng công ty xây dựng hạ tầng:
+-------------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI THỰC TẾ 4 BƯỚC |
+-------------------------------------------------------------------------------+
| Bước 1: Khảo sát & Chuẩn hóa Mặt bằng |
| -> Quy hoạch tuyến di chuyển ô tô KPAZ25, góc quay máy xúc E2503 <= 90 độ |
| Bước 2: Thiết lập Trạm Quan trắc Hiện trường |
| -> Áp dụng biểu mẫu chuẩn hóa PĐT và phiếu Bấm giờ chọn lọc (BGCL) |
| Bước 3: Số hóa & Chỉnh lý Dữ liệu trên Hệ thống ERP |
| -> Tự động tính toán dãy số và cập nhật ĐMtg, ĐMns vào phần mềm dự toán |
| Bước 4: Hạch toán Ca máy & Trả lương theo Sản phẩm |
| -> Gắn định mức ca máy với cơ chế khoán sản lượng và thưởng tiết kiệm nhiên liệu|
+-------------------------------------------------------------------------------+
Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis & ROI):
- Chi phí đầu tư triển khai: Chi phí đo đạc, đào tạo tổ định mức và chuẩn hóa quy trình ước tính khoảng 45 triệu VNĐ/công trường.
- Lợi ích kinh tế trực tiếp: Với gói thầu đào đắp 500.000 $m^3$ đất, việc rút ngắn thời gian chu kỳ và tối ưu hóa chi phí ca máy giúp tiết kiệm hơn 420 triệu VNĐ chi phí máy thi công và rút ngắn tiến độ đào đắp 18 ngày làm việc.
- Thời gian hoàn vốn (ROI): Tỷ suất hoàn vốn đầu tư đạt được ngay trong 1,5 tháng đầu tiên áp dụng quy trình định mức mới.
Hạn chế và hướng phát triển
Mặc dù đạt được độ chính xác toán học cao, đề tài vẫn ghi nhận một số giới hạn kỹ thuật cần được nâng cấp:
- Hạn chế kỹ thuật: Công tác bấm giờ chọn lọc hiện trường vẫn dựa trên quan sát viên thủ công, tiềm ẩn độ trễ phản xạ từ 0,2 - 0,5 giây khi ghi chép thời điểm ngắt chu kỳ; chưa xét đến tác động của độ ẩm đất thay đổi đột ngột giữa các ngày mưa phùn.
- Ràng buộc tài nguyên: Phạm vi số liệu thực nghiệm giới hạn ở 5 ca làm việc điển hình trên tổ hợp máy xúc E2503 và xe KPAZ25.
- Định hướng phát triển tương lai:
- Tích hợp Computer Vision & AI: Ứng dụng camera AI gắn trên cabin để tự động nhận diện góc quay cần, thời điểm mở gầu và tự động tính toán thời gian chu kỳ real-time.
- Liên kết Mô hình Thông tin Công trình (BIM 5D): Đưa bộ định mức động vào phần mềm quản lý tiến độ và chi phí (Navisworks / Revit / Synchro) để mô phỏng chính xác dòng tiền và năng suất theo thời gian thực.
Đối tượng hưởng lợi
+-------------------+-----------------------------------------------------------+
| Nhóm đối tượng | Giá trị và Lợi ích định lượng mang lại |
+-------------------+-----------------------------------------------------------+
| Sinh viên & Kỹ sư | Nắm vững phương pháp luận lập định mức thực nghiệm và kỹ |
| Kinh tế Xây dựng | năng xử lý thống kê toán học chuyên sâu. |
+-------------------+-----------------------------------------------------------+
| Doanh nghiệp | Sở hữu bộ định mức nội bộ chính xác, nâng cao năng lực |
| & Nhà thầu thi công| đấu thầu, tiết kiệm 10% - 15% chi phí ca máy thực tế. |
+-------------------+-----------------------------------------------------------+
| Cơ quan Quản lý | Cung cấp cơ sở dữ liệu thực nghiệm chuẩn xác phục vụ cập |
| Nhà nước (BXD) | nhật hệ thống định mức xây dựng quốc gia (Bộ Xây dựng). |
+-------------------+-----------------------------------------------------------+
| Viện Nghiên cứu | Phương pháp luận mẫu mực về xử lý số liệu ngẫu nhiên phục |
| & Giảng viên | vụ công tác giảng dạy môn Định mức Kỹ thuật Xây dựng. |
+-------------------+-----------------------------------------------------------+
Câu hỏi thường gặp
1. Điều kiện tiêu chuẩn để áp dụng định mức của tổ hợp máy xúc E2503 - ô tô KPAZ25 là gì?
Tổ hợp thi công cần đáp ứng đầy đủ: Máy xúc E2503 hoạt động tốt, thợ điều khiển bậc 4/7 trở lên; ô tô KPAZ25 vận hành liên tục đảm bảo tỷ lệ chờ gầu $< 5%$; đất đào là đất cấp II hoặc cấp III; góc quay gầu bình quân không vượt quá $90^\circ$; mặt bằng thi công khô ráo và đủ bán kính an toàn thi công.
2. Tại sao phải sử dụng phương pháp Bình quân dạng điều hòa thay vì Trung bình cộng giản đơn?
Bản chất của định mức là xác định thời gian tiêu hao cho một đơn vị sản phẩm khi khối lượng sản phẩm ở mỗi lần quan sát là khác nhau ($P_i$). Trung bình cộng giản đơn chỉ đo lường thời gian trung bình của các lần đo mà bỏ qua tỷ trọng đóng góp của sản lượng $P_i$. Công thức bình quân điều hòa $T_{tb} = \sum T_i / \sum P_i$ phản ánh chính xác hao phí lao động xã hội trung bình trên từng mét khối sản phẩm hoàn thành.
3. Khi hệ số ổn định dãy số $K_{ođ} > 2,0$, quy trình lọc dữ liệu được thực hiện như thế nào?
Khi $K_{ođ} = a_{max} / a_{min} > 2,0$, dãy số có độ tản mạn lớn. Ta tính độ lệch quân phương tương đối thực nghiệm $e_{tn}$. Nếu $e_{tn} \le \pm 7%$ ($[e]$ cho quy trình $<5$ phần tử), dãy số được chấp nhận. Nếu $e_{tn} > \pm 7%$, ta tính hai hệ số định hướng $K_1$ và $K_n$: nếu $K_1 < K_n$ ta loại giá trị nhỏ nhất ($a_{min}$); nếu $K_1 \ge K_n$ ta loại giá trị lớn nhất ($a_{max}$), sau đó lặp lại quy trình kiểm định cho đến khi đạt chuẩn.
4. Chi phí quản lý máy $4,5%$ trong dự toán ca máy bao gồm những khoản mục nào?
Chi phí quản lý máy $4,5%$ tính trên tổng chi phí trực tiếp của ca máy (khấu hao, sửa chữa lớn, sửa chữa vừa, bảo dưỡng kỹ thuật, nhiên liệu và nhân công thợ lái), bao gồm: chi phí lương bộ phận quản lý thiết bị của công ty, chi phí đăng kiểm, bảo hiểm máy móc định kỳ, khấu hao nhà xưởng trạm bảo dưỡng và chi phí điều hành chung.
5. Kết quả của đồ án có thể mở rộng cho các loại máy xúc thủy lực hiện đại (như Komatsu, Caterpillar, Hitachi) không?
Hoàn toàn có thể. Quy trình 5 bước và thuật toán chỉnh lý thống kê ($K_{ođ}, e_{tn}, K_1, K_n$, Bình quân điều hòa) là khung phương pháp luận phổ quát. Khi áp dụng cho các dòng máy xúc thủy lực hiện đại với chu kỳ quay nhanh hơn, ta chỉ cần thay đổi thông số dung tích gầu, nguyên giá thiết bị và thời gian đo đạc thực tế tại hiện trường.
Kết luận
Đồ án "Thiết kế và Lập Định Mức Kỹ Thuật Thời Gian Sử Dụng Máy Trong Xây Dựng" đã chứng minh tính ưu việt của phương pháp luận khoa học thực nghiệm kết hợp công cụ toán học thống kê hiện đại trong công tác định mức xây dựng. Bằng việc phân tích chi tiết 4 phần tử chu kỳ của tổ hợp máy xúc E2503 kết hợp ô tô tự đổ KPAZ25 qua 5 đợt quan trắc bấm giờ chọn lọc, công trình đã xây dựng thành công bộ chỉ tiêu định mức thời gian chính xác với chu kỳ tác nghiệp $T_{ck} = 37,16$ giây và hạch toán toàn diện đơn giá ca máy trên nguyên giá 9.620 triệu VNĐ.
Kết quả nghiên cứu không chỉ cung cấp một tài liệu kỹ thuật chuẩn mực phục vụ công tác học tập, nghiên cứu chuyên ngành Kinh tế & Quản lý Xây dựng mà còn mở ra giải pháp thực tiễn giúp các nhà thầu tối ưu hóa chi phí vận hành, nâng cao năng lực cạnh tranh và thúc đẩy quá trình số hóa quản trị thi công trong thời đại mới.
