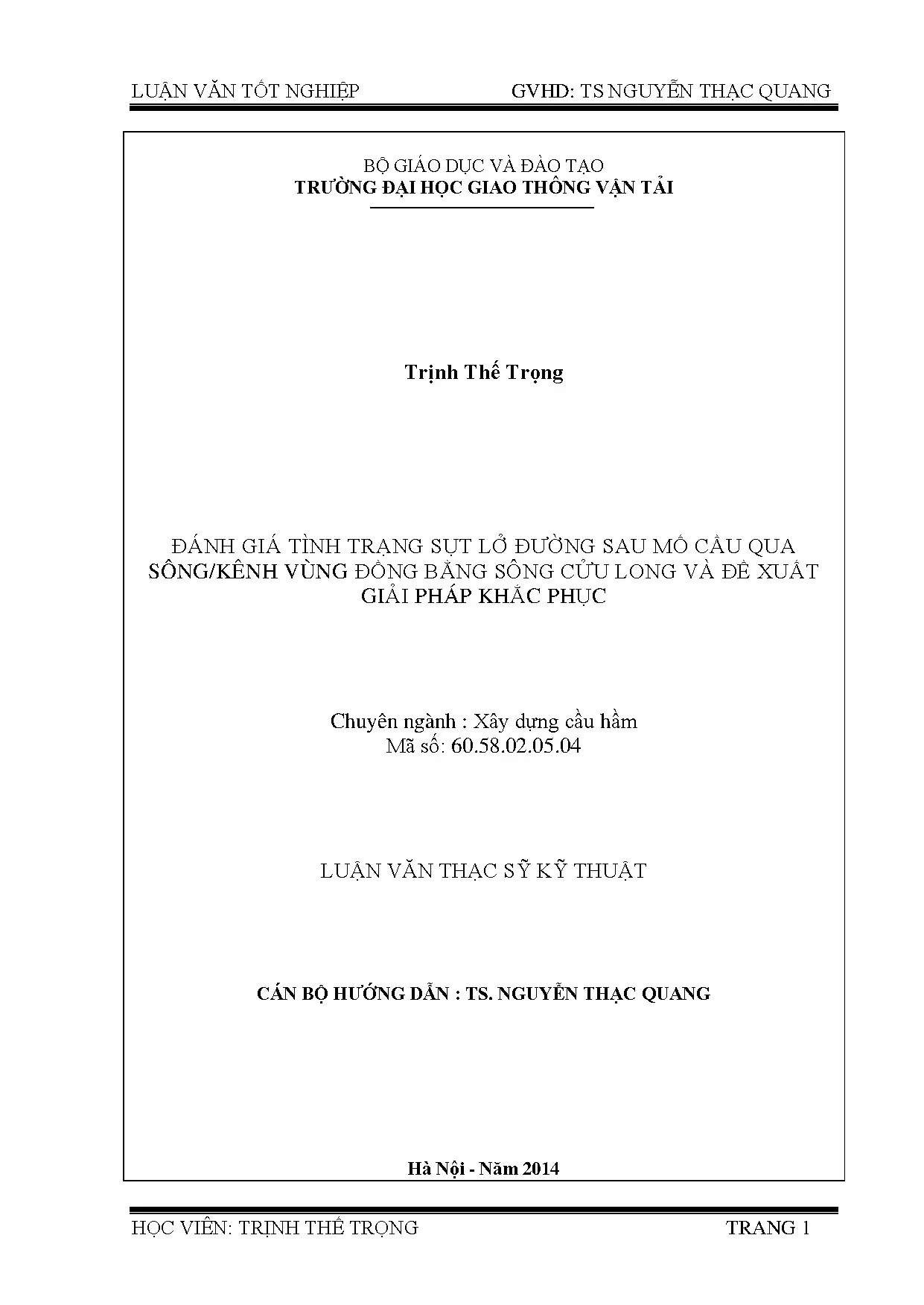

Đánh Giá Tình Trạng Sụt Lở Đường Sau Mố Cầu Qua Sông Kênh Tại Đồng Bằng Sông Cửu Long

Chuyên khảo phân tích Đánh giá tình trạng sụt lở đường sau mố cầu qua sông, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Trịnh Thế Trọng
• Người hướng dẫn: TS. Nguyễn Thạc Quang
• Trường học: Trường Đại học Giao thông Vận tải
• Chuyên ngành: Xây dựng cầu hầm
• Đề tài: Đánh Giá Tình Trạng Sụt Lở Đường Sau Mố Cầu Qua Sông/Kênh Tại Đồng Bằng Sông Cửu Long
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• PHẦN MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục tiêu nghiên cứu của đề tài
• 0.3. Đối tượng nghiên cứu
• 0.4. Phạm vi nghiên cứu
• 0.5. Phương pháp nghiên cứu
• 0.6. Kết cấu của luận văn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ TÌNH HÌNH XÂY DỰNG CẦU Ở KHU VỰC ĐỒNG BẰNG SÔNG CỬU LONG
• 1.1. Điều kiện địa lý, địa hình, địa chất khu vực đồng bằng sông Cửu Long
• 1.1.1. Điều kiện địa lý
• 1.1.2. Địa chất
• 1.2. Tình hình xây dựng cầu ở khu vực đồng bằng sông Cửu Long
• 1.3. Kết luận
• 2. CHƯƠNG 2: ĐÁNH GIÁ TÌNH TRẠNG SỤT LỞ ĐƯỜNG SAU MỐ CẦU QUA SÔNG/KÊNH KHU VỰC ĐỒNG BẰNG SÔNG CỬU LONG
• 2.1. Tình trạng sụt lở đường sau mố cầu qua sông, kênh ở khu vực đồng bằng sông Cửu Long
• 2.2. Đánh giá tổng quan tình hình sụt lở đường sau mố với công trình cầu nói chung
• 2.3. Đánh giá tình trạng sụt lở đường sau mố cầu qua sông / kênh khu vực đồng bằng sông Cửu Long
• 2.4. Khoan khảo sát nền đất yếu trước mố cầu
• 2.5. Dùng phương pháp xuyên tĩnh và các kết quả tính toán trong phòng thí nghiệm để xác định modun đàn hồi nền đất
• 2.5.1. Giới thiệu thí nghiệm xuyên tĩnh
• 2.5.2. Các thông số thu được từ phương pháp xuyên tĩnh và kết quả tính toán trong phòng thí nghiệm
• 2.5.2.1. Về mặt kỹ thuật
• 2.5.2.2. Về mặt mỹ quan
• 2.5.2.3. Về mặt kinh tế
• 3. CHƯƠNG 3: GIẢI PHÁP KHẮC PHỤC TÌNH TRẠNG SỤT LỞ ĐƯỜNG SAU MỐ CẦU QUA SÔNG/KÊNH KHU VỰC ĐỒNG BẰNG SÔNG CỬU LONG
• 3.1. Các nguyên nhân gây tình trạng sụt lở đường sau mố cầu qua sông / kênh khu vực đồng bằng sông Cửu Long
• 3.2. Phân tích và tính toán lún cố kết
• 3.2.1. Phân tích lún cố kết nền đắp trên đất yếu
• 3.2.2. Nguyên lý cố kết theo thời gian trong quá trình đắp đất
• 3.2.2.1. Nguyên lý cố kết theo thời gian trong quá trình đắp đất
• 3.2.2.2. Thông số sử dụng tính toán
• 3.2.2.3. Kết quả tính toán lún cố kết
• 3.2.3. Phân tích ổn định mái dốc đắp trên nền đất yếu
• 3.2.3.1. Thông số sử dụng tính toán
• 3.2.3.2. Kết quả tính toán
• 3.3. Các giải pháp khắc phục tình trạng sụt lở đường sau mố cầu qua sông/kênh
• 3.3.1. Phương pháp gia tăng vận tốc cố kết bằng bấc thấm kết hợp gia tải tạm
• 3.3.1.1. Nguyên lý của giải pháp
• 3.3.1.2. Kết quả
• 3.3.2. Thi công cắm bấc thấm đứng
• 3.3.3. Phương pháp gia tăng vận tốc cố kết bằng cọc cát đầm
• 3.3.3.1. Nguyên lý của giải pháp
• 3.3.3.2. Thi công cọc cát đầm
• 3.3.4. Phương pháp cố kết chân không
• 3.3.5. Phương pháp cọc bê tông cốt thép kết hợp sàn giảm tải. Phương pháp cọc đất trộn ximăng (DSMC), giữ ổn định đường đầu cầu đắp cao trên nền đất yếu
• 3.3.5.1. Lịch sử phát triển của DSMC (Deep soil mixing columns)
• 3.3.5.2. Ứng dụng DSMC ở Việt Nam. Các phương pháp khắc phục cầu đang khai thác bị lún đường vào cầu sát mố
• 3.3.6. Đánh giá tổng hợp các phương pháp xử lý nền đất yếu
• 3.3.7. Đánh giá phương pháp gia cố cọc ximăng đất tại nền đất yếu khi áp dụng cho công trình cầu trung tâm thành phố Rạch Giá – Kiên Giang. Công nghệ cọc đất trộn xi măng (DSMC)
• 3.3.7.1. Vị trí địa lý cầu trung tâm Rạch Giá - Kiên Giang. Phân tích điều kiện địa chất và các chỉ tiêu cơ lý công trình cầu trung tâm Rạch Giá-Kiên Giang. Tính toán độ lún đắp đất cao tại mố cầu khi chưa gia cố nền đất yếu
• 3.3.7.2. Các thông số đặc trưng của cột đất xi măng. Tính toán ổn định của khối đắp sau khi gia cố nền đất yếu bằng cột xi măng đất đoạn đầu cầu. Ổn định taluy nền đắp cao
• 3.3.7.3. Tính lún tổng, tốc độ lún
• 3.3.7.4. Giải pháp thi công cọc xi măng đất
• 3.3.7.5. Tính ổn định Kmin và biến dạng bằng phương pháp phần tử hữu hạn
• 3.3.7.5.1. Lý thuyết tính toán bằng phương pháp phần tử hữu hạn
• 3.3.7.5.2. Tạo mô hình tính toán
• 3.3.7.5.3. Đánh giá
• KẾT LUẬN VÀ KIẾN NGHỊ
• CÁC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Sụt Lở Đường Sau Mố Cầu Tại ĐBSCL

Đồng bằng sông Cửu Long (ĐBSCL) với mạng lưới sông ngòi chằng chịt và địa chất phức tạp, thường xuyên đối mặt với tình trạng sụt lở đường sau mố cầu. Hiện tượng này không chỉ gây ảnh hưởng đến an toàn giao thông mà còn tác động tiêu cực đến kinh tế xã hội của khu vực. Việc đánh giá rủi ro sụt lở và tìm ra các giải pháp khắc phục sụt lở hiệu quả là vô cùng cấp thiết. Luận văn này tập trung vào việc đánh giá tình trạng sụt lở tại ĐBSCL, phân tích nguyên nhân sụt lở và đề xuất các biện pháp phòng ngừa sụt lở phù hợp. Theo quy hoạch xây dựng vùng ĐBSCL đến năm 2020, tầm nhìn đến năm 2050, việc phát triển hạ tầng giao thông đường bộ đóng vai trò quan trọng. Tuy nhiên, sự đồng bộ và chất lượng của các công trình khi đưa vào sử dụng cần được quan tâm để tránh các hiện tượng hư hỏng, làm giảm năng lực vận tải và gây tốn kém chi phí duy tu, sửa chữa.

1.1. Đặc Điểm Địa Hình Địa Chất Ảnh Hưởng Sụt Lở Đường

ĐBSCL có địa hình trũng thấp, nhiều sông ngòi, kênh rạch. Đất yếu, chủ yếu là đất sét bão hòa, dễ bị xói mòn và lún đất. Mực nước thay đổi theo mùa, ảnh hưởng đến ổn định nền đất. Theo luận văn, các điểm cực của đồng bằng trên đất liền trải dài từ Hà Tiên (Kiên Giang) đến Gò Công Đông (Tiền Giang), từ Lộc Giang (Long An) đến Đất Mũi (Cà Mau), cho thấy sự rộng lớn và đa dạng về địa lý của khu vực. Sự hình thành vùng đồng bằng từ trầm tích phù sa và sự thay đổi mực nước biển qua các kỷ nguyên đã tạo nên những đặc điểm địa chất phức tạp, ảnh hưởng lớn đến kết cấu hạ tầng giao thông.

1.2. Tầm Quan Trọng Của Đánh Giá Sụt Lở Mố Cầu Với An Toàn

Sụt lở mố cầu gây ra nhiều hệ lụy nghiêm trọng. Giảm tuổi thọ công trình, tăng chi phí duy tu bảo dưỡng cầu, gây mất an toàn giao thông. Việc quan trắc sụt lở thường xuyên và có các biện pháp phòng ngừa sụt lở kịp thời là rất quan trọng. Sự cố lún đường dẫn sau mố cầu ở Việt Nam xảy ra rất phổ biến, đa dạng và phức tạp. Sự phức tạp và đa dạng thể hiện ở loại hình sự cố, thời điểm xảy ra sự cố, nguyên nhân sự cố. Do đó cần thiết nghiên cứu đánh giá hiện trạng này để đề xuất các giải pháp khắc phục sụt lở.

II. Các Vấn Đề Sụt Lở Đường Sau Mố Cầu Tại ĐBSCL Hiện Nay

Tình trạng sụt lở đường sau mố cầu tại ĐBSCL diễn ra khá phổ biến. Các dạng sụt lở thường gặp bao gồm lún không đều, sụt trượt mái taluy, xói lở chân mố. Nguyên nhân sụt lở chủ yếu do nền đất yếu, thi công không đảm bảo, ảnh hưởng của dòng chảy và biến đổi khí hậu. Hiện tượng lún và lún không đều của nền đường ô tô khu vực tiếp giáp với mố cầu gây nên không ít ảnh hưởng xấu đối với một công trình giao thông cả về mặt mỹ quan lẫn điều kiện chạy xe. Lún không đều trên đoạn nền đường đắp cao và sự thay đổi cao độ đột ngột tại khu vực mố cầu, tạo thành điểm gãy trên trắc dọc là nguyên nhân giảm năng lực thông hành; Gây cảm giác khó chịu cho người tham gia giao thông; Gây hư tổn xe cộ, phá hỏng hàng hóa; Phát sinh tải trọng xung kích, trùng phục phụ thêm tác dụng lên mố cầu hoặc cống; tốn kém về kinh phí cho công tác duy tu bảo dưỡng và gây mất an toàn giao thông.

2.1. Thực Trạng Sụt Lở Đường Sau Mố Cầu Qua Sông Kênh

Nhiều công trình cầu qua sông, cầu qua kênh tại ĐBSCL bị sụt lở đường dẫn. Các vị trí sụt lở thường tập trung ở khu vực tiếp giáp giữa đường và mố cầu. Điều này gây khó khăn cho giao thông và tiềm ẩn nguy cơ tai nạn. Theo luận văn, hiện tượng sụt lở đường đắp cao sau mố cầu là một trong các hiện tượng hư hỏng thường gặp ở các công trình giao thông do khu vực ĐBSCL có đặc trưng là vùng trũng thấp, sông ngòi chằng chịt, đất sét bão hòa rất yếu, ngập lũ thường xuyên hàng năm nên việc xây dựng các công trình giao thông như phần nền đường phải đắp cao.

2.2. Ảnh Hưởng Của Biến Đổi Khí Hậu Đến Sụt Lở Đường

Biến đổi khí hậu làm gia tăng tình trạng sụt lở bờ sông, sụt lở bờ kênh. Mực nước biển dâng, mưa lớn kéo dài làm tăng nguy cơ xói mòn và lún đất. Cần có các giải pháp thích ứng với biến đổi khí hậu để đảm bảo an toàn cho các công trình giao thông. Sự tham gia của sông Cửu Long đóng vai trò rất quan trọng trong suốt quá trình hình thành vùng châu thổ. Lượng nước trung bình hàng năm của sông này cung cấp vào khoảng 4.000 tỷ m³ nước và vào khoảng 100 triệu tấn vật liệu phù sa (Morgan F., 1961), những mảnh vỡ bị bào mòn từ lưu vực sông, mặc dù một phần có thể dừng lại tạm thời dọc theo hướng chảy, cuối cùng được mang đến cửa sông và được lắng tụ như một châu thổ (Morisawa, 1985).

III. Phương Pháp Đánh Giá Tình Trạng Sụt Lở Đường Sau Mố Cầu

Để đánh giá tình trạng sụt lở, cần thực hiện khảo sát địa chất công trình, quan trắc lún, đo đạc địa hình và phân tích số liệu. Các phương pháp đánh giá rủi ro sụt lở bao gồm sử dụng phần mềm mô phỏng, phân tích ổn định mái dốc và đánh giá khả năng chịu tải của nền đất. Việc áp dụng các tiêu chuẩn kỹ thuật và quy trình đánh giá phù hợp là rất quan trọng. Để việc phát triển kết cấu hạ tầng kỹ thuật phát huy hết hiệu quả đóng góp vào sự phát triển kinh tế, văn hoá, xã hội của từng địa phương cũng như của cả khu vực thì vấn đề cần quan tâm đến đó là sự đồng bộ, hoàn chỉnh đặc biệt là chất lượng của hệ thống các công trình khi đưa vào sử dụng, khai thác, tránh các hiện tượng hư hỏng, phá hoại làm giảm năng lực vận tải, khai thác, tiêu tốn chi phí cho việc duy tu, sửa chữa.

3.1. Khảo Sát Địa Chất Công Trình Để Xác Định Nguyên Nhân

Khảo sát địa chất giúp xác định các lớp đất, tính chất cơ lý của đất và mực nước ngầm. Các thông tin này rất quan trọng để phân tích nguyên nhân sụt lở và lựa chọn giải pháp xử lý phù hợp. Theo luận văn, cần nghiên cứu khảo sát hệ thống cầu đường khu vực ĐBSCL, đánh giá hiệu quả về mặt kỹ thuật trong việc áp dụng giải pháp cụ thể xử lý hiện trạng lún sụt đường vào cầu tại vị trí sát mố từ đó có những kiến nghị, giải pháp đầy đủ hơn để khắc phục hiệu quả hiện tượng này.

3.2. Sử Dụng Phần Mềm Mô Phỏng Sụt Lở Để Dự Báo Rủi Ro

Các phần mềm mô phỏng sụt lở giúp dự báo khả năng xảy ra sụt lở và phạm vi ảnh hưởng. Kết quả mô phỏng là cơ sở để đưa ra các biện pháp phòng ngừa sụt lở và giảm thiểu thiệt hại. Luận văn đề cập đến việc nghiên cứu ứng dụng giải pháp thực tiễn vào công trình thực tế ở vùng ĐBSCL, kết hợp giữa lý thuyết với công tác điều tra, thu thập số liệu và kinh nghiệm thiết kế, thi công để nghiên cứu, phân tích, đánh giá và kiến nghị.

IV. Giải Pháp Khắc Phục Sụt Lở Đường Sau Mố Cầu Hiệu Quả

Có nhiều giải pháp khắc phục sụt lở đường sau mố cầu. Các giải pháp phổ biến bao gồm gia cố nền đất, xây dựng tường chắn đất, kè bảo vệ bờ và cải thiện hệ thống thoát nước. Việc lựa chọn giải pháp phù hợp phụ thuộc vào điều kiện địa chất, thủy văn và kinh tế của từng công trình. Một trong các hiện tượng hư hỏng thường gặp ở các công trình giao thông là hiện tượng sụt lở đường đắp cao sau mố cầu do khu vực ĐBSCL có đặc trưng là vùng trũng thấp, sông ngòi chằng chịt, đất sét bão hòa rất yếu, ngập lũ thường xuyên hàng năm nên việc xây dựng các công trình giao thông như phần nền đường phải đắp cao.

4.1. Gia Cố Nền Đất Yếu Bằng Cọc Xi Măng Đất DSMC

Cọc xi măng đất (DSMC) là giải pháp hiệu quả để gia cố nền đất yếu. Cọc DSMC giúp tăng cường khả năng chịu tải của nền đất và giảm thiểu lún. Luận văn đề xuất giải pháp xử lý cho một công trình cụ thể ở khu vực nghiên cứu từ đó đưa ra các giải pháp tổng thể hơn để khắc phục hiện tượng sụt lún nền đường đầu cầu sau mố ở khu vực ĐBSCL góp phần nâng cao chất lượng công trình.

4.2. Xây Dựng Tường Chắn Đất Để Ổn Định Mái Taluy

Tường chắn đất giúp ổn định mái taluy và ngăn ngừa sụt trượt. Có nhiều loại tường chắn đất khác nhau, như tường bê tông cốt thép, tường cừ Larsen và tường trọng lực. Việc lựa chọn loại tường chắn đất phù hợp phụ thuộc vào chiều cao mái taluy và điều kiện địa chất. Theo luận văn, cần nghiên cứu đánh giá hiện tượng sụt lở nền đường đắp cao sau mố cầu ở khu vực ĐBSCL, áp dụng giải pháp xử lý lựa chọn cho dự án cầu trung tâm thành phố Rạch Giá – Kiên Giang.

V. Ứng Dụng Thực Tế Xử Lý Sụt Lở Cầu Rạch Giá Kiên Giang

Dự án cầu Rạch Giá – Kiên Giang đã áp dụng thành công giải pháp gia cố nền đất bằng cọc xi măng đất (DSMC) để xử lý tình trạng sụt lở đường dẫn. Kết quả cho thấy cọc DSMC giúp giảm thiểu lún và tăng cường ổn định cho công trình. Việc áp dụng các kinh nghiệm thực tế từ dự án này có thể giúp ích cho các công trình tương tự tại ĐBSCL. Luận văn đề cập đến việc nghiên cứu ứng dụng giải pháp thực tiễn vào công trình thực tế ở vùng ĐBSCL, kết hợp giữa lý thuyết với công tác điều tra, thu thập số liệu và kinh nghiệm thiết kế, thi công để nghiên cứu, phân tích, đánh giá và kiến nghị.

5.1. Phân Tích Điều Kiện Địa Chất Cầu Rạch Giá Trước Xử Lý

Trước khi thi công, cần phân tích kỹ điều kiện địa chất tại khu vực cầu Rạch Giá. Nền đất yếu, mực nước ngầm cao là những yếu tố cần được xem xét để lựa chọn giải pháp xử lý phù hợp. Theo luận văn, cần nghiên cứu khảo sát hệ thống cầu đường khu vực ĐBSCL, đánh giá hiệu quả về mặt kỹ thuật trong việc áp dụng giải pháp cụ thể xử lý hiện trạng lún sụt đường vào cầu tại vị trí sát mố từ đó có những kiến nghị, giải pháp đầy đủ hơn để khắc phục hiệu quả hiện tượng này.

5.2. Hiệu Quả Của Cọc Xi Măng Đất Trong Giảm Lún Cầu Rạch Giá

Cọc xi măng đất (DSMC) đã chứng minh hiệu quả trong việc giảm lún và tăng cường ổn định cho cầu Rạch Giá. Kết quả quan trắc cho thấy độ lún giảm đáng kể sau khi thi công cọc DSMC. Luận văn đề xuất giải pháp xử lý cho một công trình cụ thể ở khu vực nghiên cứu từ đó đưa ra các giải pháp tổng thể hơn để khắc phục hiện tượng sụt lún nền đường đầu cầu sau mố ở khu vực ĐBSCL góp phần nâng cao chất lượng công trình.

VI. Kết Luận Kiến Nghị Về Phòng Chống Sụt Lở Đường

Tình trạng sụt lở đường sau mố cầu tại ĐBSCL là một vấn đề phức tạp, đòi hỏi sự quan tâm và giải quyết đồng bộ. Cần tăng cường công tác khảo sát, thiết kế, thi công và duy tu bảo dưỡng cầu. Đồng thời, cần có các chính sách và quy định chặt chẽ để đảm bảo an toàn cho các công trình giao thông. Xuất phát từ những quan điểm đó, với trong khuôn khổ luận văn tốt nghiệp cao học và với sự hướng dẫn tận tình của Thầy TS Nguyễn Thạc Quang, Học viên đã mạnh dạn chọn đề tài: " Đánh giá tình trạng sụt lở đường sau mố cầu qua sông/kênh khu vực đồng bằng sông Cửu Long và đề xuất giải pháp khắc phục." là nhằm giải quyết một vấn đề khoa học thực tiễn, cấp thiết, góp phần hoàn thiện việc xây dựng và phát triển hệ thống cầu đường khu vực đồng bằng sông Cửu Long trên cơ sở xây dựng nông thôn mới hướng tới mục tiêu phát triển bền vững.

6.1. Đề Xuất Các Biện Pháp Phòng Ngừa Sụt Lở Chủ Động

Cần có các biện pháp phòng ngừa sụt lở chủ động, như xây dựng hệ thống thoát nước hiệu quả, trồng cây xanh bảo vệ mái taluy và thường xuyên kiểm tra, bảo dưỡng công trình. Theo luận văn, cần nghiên cứu khảo sát hệ thống cầu đường khu vực ĐBSCL, đánh giá hiệu quả về mặt kỹ thuật trong việc áp dụng giải pháp cụ thể xử lý hiện trạng lún sụt đường vào cầu tại vị trí sát mố từ đó có những kiến nghị, giải pháp đầy đủ hơn để khắc phục hiệu quả hiện tượng này.

6.2. Nâng Cao Năng Lực Chuyên Môn Về Xử Lý Sụt Lở Đường

Cần nâng cao năng lực chuyên môn cho các kỹ sư, cán bộ kỹ thuật về xử lý sụt lở đường. Tổ chức các khóa đào tạo, hội thảo khoa học để cập nhật kiến thức và chia sẻ kinh nghiệm thực tế. Luận văn đề cập đến việc nghiên cứu ứng dụng giải pháp thực tiễn vào công trình thực tế ở vùng ĐBSCL, kết hợp giữa lý thuyết với công tác điều tra, thu thập số liệu và kinh nghiệm thiết kế, thi công để nghiên cứu, phân tích, đánh giá và kiến nghị.

Nội dung chính

Tổng quan nghiên cứu

Khu vực đồng bằng sông Cửu Long (ĐBSCL) là vùng châu thổ rộng lớn với diện tích khoảng 40.000 km², có mạng lưới sông ngòi, kênh rạch chằng chịt và địa chất đặc thù gồm nhiều lớp đất yếu, sét hữu cơ và bùn á sét. Theo quy hoạch phát triển hạ tầng kỹ thuật vùng đến năm 2020 và tầm nhìn 2050, việc xây dựng hệ thống giao thông đường bộ, đặc biệt là các công trình cầu vượt sông/kênh, đóng vai trò then chốt trong phát triển kinh tế - xã hội khu vực. Tuy nhiên, hiện tượng sụt lở, lún không đều nền đường sau mố cầu tại ĐBSCL diễn ra phổ biến, gây ảnh hưởng nghiêm trọng đến chất lượng công trình, an toàn giao thông và phát sinh chi phí duy tu bảo dưỡng lớn.

Mục tiêu nghiên cứu của luận văn là đánh giá thực trạng sụt lở đường sau mố cầu qua sông/kênh tại ĐBSCL, phân tích nguyên nhân và đề xuất các giải pháp kỹ thuật khắc phục hiệu quả. Phạm vi nghiên cứu tập trung vào các công trình cầu tại khu vực ĐBSCL, với ứng dụng cụ thể cho dự án cầu trung tâm thành phố Rạch Giá – Kiên Giang. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao chất lượng công trình giao thông, đảm bảo vận hành an toàn, đồng thời góp phần phát triển bền vững hạ tầng giao thông vùng ĐBSCL.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản trong địa kỹ thuật và xây dựng cầu, bao gồm:

• Lý thuyết cố kết Terzaghi: Giải thích quá trình cố kết đất yếu dưới tác động của tải trọng đắp nền, xác định thời gian và mức độ lún cố kết.
• Mô hình Mohr-Coulomb: Phân tích sức chống cắt của đất nền, đánh giá ổn định mái dốc và khả năng chịu lực của nền đất yếu.
• Khái niệm lún cố kết và lún không đều: Làm rõ nguyên nhân gây ra hiện tượng lún không đồng đều tại khu vực tiếp giáp mố cầu và nền đường đắp cao.
• Phương pháp gia cố nền đất yếu: Bao gồm bấc thấm, cọc cát đầm, cọc bê tông xi măng, và công nghệ cọc đất trộn xi măng (DSMC).

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp phương pháp lý thuyết và thực nghiệm, cụ thể:

• Nguồn dữ liệu: Thu thập tài liệu trong và ngoài nước, khảo sát địa chất thực tế tại các công trình cầu ở ĐBSCL, đặc biệt là dự án cầu trung tâm thành phố Rạch Giá – Kiên Giang.
• Phương pháp khảo sát địa chất: Khoan khảo sát nền đất yếu trước mố cầu, thí nghiệm xuyên tĩnh để xác định sức kháng xuyên đầu mũi (qc), ma sát thành đơn vị (fs), và các chỉ tiêu cơ lý như độ ẩm, lực dính kết, góc ma sát.
• Phân tích tính toán: Áp dụng quy phạm TCXD 45-78 và TCN 74-87 để tính áp lực tính toán quy ước R và môđun tổng biến dạng E của từng lớp đất nền.
• Phân tích ổn định mái dốc và lún cố kết: Sử dụng mô hình phần tử hữu hạn để đánh giá biến dạng và ổn định nền đất đắp cao.
• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khuôn khổ luận văn thạc sĩ năm 2014, với các giai đoạn khảo sát, phân tích dữ liệu, thử nghiệm và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tình trạng sụt lở và lún nền đường sau mố cầu phổ biến tại ĐBSCL: Các đoạn đường dẫn sau mố cầu thường bị lún không đều, tạo điểm gãy trên trắc dọc tuyến, gây mất an toàn giao thông và hư hỏng phương tiện. Ví dụ, đường dẫn cầu Trà Niền (Cần Thơ) bị sụt lún nghiêm trọng, dẫn đến sự cố sạt lở làm thiệt hại về người và tài sản.

2. Đặc điểm địa chất nền đất yếu với các lớp sét hữu cơ, bùn á sét dày từ 8 đến 20m: Kết quả khoan khảo sát tại cầu Bến Lức (Long An) cho thấy lớp đất sét hữu cơ có độ ẩm tự nhiên lên đến 80-82%, lực dính kết thấp (0,05-0,27 kG/cm²), môđun đàn hồi nền đất thấp (E ≤ 60 kG/cm²), dẫn đến khả năng chịu tải kém và dễ bị lún cố kết.

3. Sai sót trong thiết kế và thi công nền đường dẫn sau mố cầu: Theo báo cáo của Thanh tra Bộ Giao thông vận tải, độ lún thực tế tại các dự án cầu ở ĐBSCL tăng đến 1.000% so với tính toán thiết kế, do khảo sát địa chất không chính xác, tính toán lún chưa đầy đủ các yếu tố môi trường, và thi công gia tải không đúng quy trình.

4. Hiệu quả các giải pháp gia cố nền đất yếu: Phương pháp gia tăng vận tốc cố kết bằng bấc thấm kết hợp gia tải tạm, cọc cát đầm, cọc bê tông xi măng và công nghệ DSMC được đánh giá cao về mặt kỹ thuật và kinh tế, giúp giảm lún, tăng ổn định mái dốc và kéo dài tuổi thọ công trình.

Thảo luận kết quả

Nguyên nhân chính của hiện tượng sụt lở đường sau mố cầu là do đặc tính địa chất nền đất yếu, với lớp đất sét hữu cơ và bùn á sét có độ ẩm cao, lực dính thấp và môđun đàn hồi nhỏ, dẫn đến lún cố kết lớn và không đều. Ngoài ra, sai sót trong khảo sát địa chất và thiết kế cũng làm gia tăng mức độ hư hỏng. Kết quả khảo sát xuyên tĩnh và tính toán áp lực quy ước R, môđun biến dạng E cho thấy nền đất có khả năng chịu lực rất hạn chế, phù hợp với các nghiên cứu trong nước và quốc tế về đất yếu vùng châu thổ.

Việc áp dụng các giải pháp gia cố nền đất yếu như bấc thấm, cọc cát đầm và DSMC đã được chứng minh hiệu quả qua các case study tại cầu trung tâm thành phố Rạch Giá – Kiên Giang. Các phương pháp này giúp tăng tốc độ cố kết, giảm lún tổng thể và cải thiện ổn định mái dốc, đồng thời tiết kiệm chi phí so với các biện pháp truyền thống như sàn giảm tải hay bản quá độ. Dữ liệu có thể được trình bày qua biểu đồ lún theo thời gian, bảng so sánh chỉ tiêu cơ lý trước và sau gia cố, cũng như mô hình phần tử hữu hạn minh họa biến dạng nền đất.

Đề xuất và khuyến nghị

1. Tăng cường khảo sát địa chất chi tiết và chính xác: Áp dụng phương pháp khoan khảo sát kết hợp thí nghiệm xuyên tĩnh để xác định đặc tính cơ lý nền đất trước khi thiết kế công trình cầu, nhằm giảm sai số tính toán lún và lựa chọn giải pháp phù hợp. Chủ thể thực hiện: các đơn vị tư vấn thiết kế, thời gian: trước giai đoạn thiết kế.

2. Áp dụng các giải pháp gia cố nền đất yếu hiện đại: Sử dụng bấc thấm kết hợp gia tải tạm, cọc cát đầm và công nghệ cọc đất trộn xi măng (DSMC) để tăng tốc độ cố kết, giảm lún không đều và nâng cao ổn định nền đường dẫn sau mố cầu. Chủ thể thực hiện: nhà thầu thi công, thời gian: trong giai đoạn thi công.

3. Thiết kế và thi công gia tải nền đường đúng quy trình: Đảm bảo thời gian và tải trọng gia tải phù hợp để đạt được lún cố kết dự kiến, tránh hiện tượng lún không đều và sụt lở sau khi đưa công trình vào khai thác. Chủ thể thực hiện: nhà thầu thi công, giám sát kỹ thuật, thời gian: trong thi công.

4. Tăng cường quan trắc, giám sát lún và ổn định nền đường sau mố cầu: Thiết lập hệ thống quan trắc áp lực nước lỗ rỗng, biến dạng nền đất và lún mặt đường để phát hiện sớm các hiện tượng bất thường, từ đó có biện pháp xử lý kịp thời. Chủ thể thực hiện: chủ đầu tư, đơn vị quản lý công trình, thời gian: trong và sau thi công.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cầu và đường bộ: Nghiên cứu giúp hiểu rõ đặc điểm địa chất nền đất yếu tại ĐBSCL, các nguyên nhân gây sụt lở đường sau mố cầu và lựa chọn giải pháp gia cố phù hợp trong thiết kế.

2. Nhà thầu thi công công trình giao thông: Áp dụng các phương pháp gia cố nền đất yếu hiện đại, quy trình thi công gia tải và biện pháp quan trắc để đảm bảo chất lượng công trình.

3. Chủ đầu tư và quản lý dự án: Hiểu rõ các rủi ro kỹ thuật liên quan đến nền đất yếu, từ đó có kế hoạch đầu tư hợp lý, giám sát thi công và bảo trì công trình hiệu quả.

4. Nhà nghiên cứu và sinh viên ngành xây dựng cầu đường, địa kỹ thuật: Tài liệu tham khảo bổ ích về lý thuyết cố kết đất, mô hình tính toán, khảo sát địa chất và các giải pháp kỹ thuật xử lý nền đất yếu trong thực tế.

Câu hỏi thường gặp

1. Tại sao nền đất yếu ở ĐBSCL dễ gây sụt lở đường sau mố cầu?
   Nền đất yếu gồm các lớp sét hữu cơ, bùn á sét có độ ẩm cao, lực dính thấp và môđun đàn hồi nhỏ, dễ bị lún cố kết lớn và không đều khi chịu tải trọng đắp nền đường, dẫn đến sụt lở và mất ổn định.

2. Phương pháp khảo sát địa chất nào được sử dụng để đánh giá nền đất yếu?
   Phương pháp khoan khảo sát kết hợp thí nghiệm xuyên tĩnh được sử dụng để xác định sức kháng xuyên đầu mũi, ma sát thành đơn vị và các chỉ tiêu cơ lý như độ ẩm, lực dính, góc ma sát, giúp đánh giá chính xác đặc tính nền đất.

3. Các giải pháp gia cố nền đất yếu nào hiệu quả nhất?
   Các giải pháp như bấc thấm kết hợp gia tải tạm, cọc cát đầm và công nghệ cọc đất trộn xi măng (DSMC) được đánh giá cao về hiệu quả kỹ thuật và kinh tế trong việc giảm lún và tăng ổn định nền đường.

4. Sai sót phổ biến trong thiết kế nền đường dẫn sau mố cầu là gì?
   Sai sót thường gặp là khảo sát địa chất không đầy đủ, tính toán lún chưa chính xác, không tính hết các yếu tố môi trường và thi công gia tải không đúng quy trình, dẫn đến lún thực tế vượt xa thiết kế.

5. Làm thế nào để giám sát và phát hiện sớm hiện tượng sụt lở đường sau mố cầu?
   Thiết lập hệ thống quan trắc áp lực nước lỗ rỗng, biến dạng nền đất và lún mặt đường thường xuyên giúp phát hiện sớm các dấu hiệu bất thường, từ đó có biện pháp xử lý kịp thời, đảm bảo an toàn công trình.

Kết luận

• ĐBSCL có nền đất yếu đặc trưng với lớp sét hữu cơ và bùn á sét dày, gây ra hiện tượng lún cố kết lớn và không đều tại đường dẫn sau mố cầu.
• Sai sót trong khảo sát địa chất và thiết kế là nguyên nhân chính làm tăng mức độ hư hỏng công trình cầu đường tại vùng này.
• Các giải pháp gia cố nền đất yếu như bấc thấm, cọc cát đầm và DSMC đã chứng minh hiệu quả trong việc giảm lún và tăng ổn định nền đường.
• Cần tăng cường khảo sát địa chất, thi công gia tải đúng quy trình và giám sát quan trắc để đảm bảo chất lượng công trình.
• Luận văn góp phần hoàn thiện kiến thức và kỹ thuật xử lý nền đất yếu, hỗ trợ phát triển bền vững hệ thống cầu đường tại ĐBSCL.

Hành động tiếp theo: Áp dụng các giải pháp đề xuất vào các dự án cầu đường tại ĐBSCL, đồng thời triển khai hệ thống quan trắc và giám sát chất lượng công trình thường xuyên để nâng cao hiệu quả khai thác và an toàn giao thông.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ TÌNH HÌNH XÂY DỰNG CẦU Ở KHU VỰC ĐỒNG BẰNG SÔNG CỬU LONG. Điều kiện địa lý, địa hình, địa chất khu vực đồng bằng sông Cửu Long: 1. Điều kiện địa lý: Các điểm cực của đồng bằng trên đất liền, điểm cực Tây 106°26´(xã Mĩ Đức, Thị xã Hà Tiên, tỉnh Kiên Giang), cực Đông ở 106°48´(xã Tân Điền, huyện Gò Công Đông, tỉnh Tiền Giang), cực Bắc ở 11°1´B (xã Lộc Giang, huyện Đức Hoà, tỉnh Long An) cực Nam ở 8°33´B (huyện Đất Mũi, huyện Ngọc Hiển, tỉnh Cà Mau). Ngoài ra còn có các đảo xa bờ của Việt Nam như đảo Phú Quốc, quần đảo Thổ Chu, Hòn Khoai.

Đồng bằng sông Cửu Long là một bộ phận của châu thổ sông Mê Kông có diện tích 39. Có vị trí nằm liền kề với vùng Đông Nam Bộ, phía Bắc giáp Campuchia, phía Tây Nam là vịnh Thái Lan, phía Đông Nam là Biển Đông. Vùng đồng bằng sông Cửu Long của Việt Nam được hình thành từ những trầm tích phù sa và bồi dần qua những kỷ nguyên thay đổi mực nước biển; qua từng giai đoạn kéo theo sự hình thành những giồng cát dọc theo bờ biển. Những hoạt động hỗn hợp của sông và biển đã hình thành những vạ t đất phù sa phì nhiêu dọc theo đê ven sông lẫn dọc theo một số giồng cát ven biển và đất phèn trên trầm tích đầm mặn trũng thấp như vùng Đồng Tháp Mười, tứ giác Long Xuyên – Hà Tiên, tây nam sông Hậu và bán đảo Cà Mau.

Cách đây khoảng 8.000 năm, vùng ven biển cũ trải rộng dọc theo triền phù sa cổ thuộc trầm tích Pleistocen từ Hà Tiên đến thềm bình nguyên Đông Nam Bộ. Sự hạ thấp của mực nước biển một cách đồng thời với việc lộ ra từng phần vùng đồng bằng vào giai đoạn cuối của thời kỳ trầm tích Pleistocen. Một mẫu than ở tầng mặt đất này được xác định bằng C14 cho HỌC VIÊN: TRỊNH THẾ TRỌNG TRANG 15 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN THẠC QUANG thấy nó có tuổi tuyệt đối là 8. Sau thời kỳ băng hà cuối cùng, mực mước biển dâng cao tương đối nhanh chóng vào khoảng 3–4 m trong suốt giai đoạn khoảng 1.000 năm (Blackwelder và những người khác, 1979), gây ra sự lắng tụ của các vật liệu trầm tích biển ở những chỗ trũng thấp của châu thổ; tại đây những sinh vật biển như hàu (Ostrea) được tìm thấy và việc xác định tuổi tuyệt đối của chúng bằng C14 cho thấy trầm tích này được hình thành cách đây khoảng 5.

Dưới những ảnh hưởng của môi trường biển và nước lợ, thực vật rừng ngập mặn dày đặc đã bao phủ toàn vùng này, chủ yếu là những cây đước (Rhizophora sp.) và mắm (Avicennia sp. Những thực vật chịu mặn này đã tạo thuận lợi cho việc giữ lại các vật liệu lắng tụ, làm giảm sự xói mòn do nước hoặc gió, và cung cấp sinh khối cho trầm tích châu thổ (Morisawa M., 1985), và rồi những đầm lầy biển được hình thành. Tại vùng này, cách đây 5.500 năm trước công nguyên, trầm tích lắng tụ theo chiều dọc dưới điều kiện mực nước biển dâng cao đã hình thành những cánh đồng rộng lớn mang vật liệu sét. Sự lắng tụ kéo dài của các vật liệu trầm tích bên dưới những cánh rừng Đước dày đặc đã tích lũy dần để hình thành một địa tầng chứa nhiều vật liệu sinh phèn (pyrit).

Mực nước biển dâng cao, bao phủ cả vùng như thế hầu như hơi không ổn định và bắt đầu có sự giảm xuống cách đây vào khoảng 5. và những người khác, 1982). Sự hạ thấp mực nước biển dẫn đến việc hình thành một mực nước biển mới, sau mỗi giai đoạn như thế thì có một bờ biển mới được hình thành, và cuối cùng hình thành nên những vạt cồn cát chạy song song với bờ biển hiện tại mà người ta thấy ở vùng đồng bằng sông Cửu Long. Một cồn cát chia cắt vùng Đồng Tháp Mười và vùng trầm tích phù sa được xác định bằng C14 cho thấy có tuổi tuyệt đối vào khoảng 4.

Sự hạ dần của mực nước kèm theo những thay đổi về môi trường trong vùng đầm lầy biển, mà ở đây những thực vật chịu mặn mọc dày đặc HỌC VIÊN: TRỊNH THẾ TRỌNG TRANG 16 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN THẠC QUANG (Rhizophora sp.) được thay thế bởi những loài thực vật khác của môi trường nước ngọt như tràm (Melaleuca sp.) và những loài thực thực vật hoang dại khác (Fimbristylis sp. Sự ổn định của mực nước biển dẫn đến một sự bồi lắng trầm tích ven biển khá nhanh với vật liệu sinh phèn thấp hơn (Pons L. và những người khác, 1989).1: Châu thổ sông Mêkông Sự tham gia của sông Cửu Long đóng vai trò rất quan trọng trong suốt quá trình hình thành vùng châu thổ. Lượng nước trung bình hàng năm của sông này cung cấp vào khoảng 4.000 tỷ m³ nước và vào khoảng 100 triệu tấn vật liệu phù sa (Morgan F., 1961), những mảnh vỡ bị bào mòn từ lưu vực sông, mặc dù một phần có thể dừng lại tạm thời dọc theo hướng chảy, cuối cùng được mang đến cửa sông và được lắng tụ như một châu thổ (Morisawa, 1985)(xem hình 1.

Những vật liệu sông được lắng tụ dọc theo sông để hình thành những đê tự nhiên có chiều cao 3–4 m, và một phần của những vật liệu phù sa phủ lên trên những trầm tích pyrit thời kỳ Holocen với sự biến thiên khá rộng về độ dày tầng đất vùng và không gian vùng (Pons L. Các con sông nằm được chia cắt với trầm tích đê phù sa nhưng những vùng rộng lớn mang vật liệu trầm tích biển chứa phèn tiềm tàng vẫn còn lộ ra trong vùng đầm lầy biển (Moormann, 1961). Tuy nhiên, HỌC VIÊN: TRỊNH THẾ TRỌNG TRANG 17 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN THẠC QUANG độ chua tiềm tàng không xuất hiện trong vùng phụ cận của những nhánh sông gần cửa sông mà tại đây ảnh hưởng rửa bởi thủy triều khá mạnh. Ngược lại, vùng châu thổ sông Sài Gòn, nằm kế bên hạ lưu châu thổ sông Mekong, được biểu thị bởi một tốc độ bồi lắng ven biển khá chậm do lượng vật liệu phù du trong nước sông khá thấp và châu thổ này bị chia cắt bởi nhiều nhánh sông thủy triều và do bởi những vành đai thực vật chịu mặn thì rộng lớn hơn vành đai này ở vùng châu thổ sông Mekong và kết quả là trầm tích của chúng chứa nhiều axít tiềm tàng (Moormann và Pons, 1974).

Địa hình: ĐBSCL có diện tích 40.000 km2, địa hình thấp và khá bằng phẳng, không có đê, mạng lưới sông ngòi chằng chịt, nên vào mùa lũ bị ngập nước, mùa cạn nước triều nhấn mạnh vào đồng bằng. trên bề mặt đồng bằng còn có những vùng trũng lân như Đồng Tháp Mười, Tứ Giác Long Xuyên. Địa hình phù sa châu thổ tạo những cánh đồng lúa phì nhiêu, biến khu vực đồng bằng sông Cửu Long trở thành vựa lúa lớn của Việt Nam và của thế giới (Việt Nam đứng đầu danh sách các nước xuất khẩu gạo vượt Thái Lan và Ấn Độ) (xem hình 1. Địa chất: Đặc điểm địa chất công trình ở vùng đồng bằng sông Cửu Long: Cấu trúc đồng bằng sông Cửu Long có dạng bồn trũng theo hướng Đông Bắc.

Tây Bắc trung tâm bồn trũng là vùng kẹp giữa sông Tiền và sông Hậu. Vây quanh vùng trung tâm là các vùng cánh của bồn trũng và xa hơn là các đới nâng cao của móng đá lộ ra ở Bình Dương, Đồng Nai, An Giang. Các tài liệu nghiên cứu phần lộ cho thấy tuổi của móng đá trước Kainozoi (khoảng trên 656 triệu năm). Phủ trên móng đá là các trầm tích trẻ (trầm tích Holoxen) có tuổi khoảng 15.000 năm có chiều sâu tới 110m.

HỌC VIÊN: TRỊNH THẾ TRỌNG TRANG 18 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN THẠC QUANG Hình 1.2: Đồng lúa ở đồng bằng sông Cửu Long Địa tầng tổng hợp vùng đồng bằng Cửu Long gồm các tầng sau: + Tầng trầm tích Haloxen được chia thành 3 bậc: -Bậc Haloxen dưới gồm cát vàng đến xám tro, chứa sỏi nhỏ, phủ trên tầng đất sét loang lổ Pleitoxen, chiếu dày tới 12m. -Bậc Haloxen giữa gồm bùn sét máu xám, sét xám xanh và xám vàng, chiếu dày từ 10 ÷ 70m. -Bậc Holoxen trên gồm các tầng trầm tích khác nhau về điều kiện thành tạo, thành phần vật chất, tuổi và điều kiện phân bố: + Tầng trầm tích biển, sông biển hỗn hợp và sinh vật gồm các loại đất hạt mịn và bùn sét hữu cơ. + Tầng trầm tích sinh vật, đầm lầy ven biển gồm bùn sét hữu cơ, than bùn.

+ Tầng trầm tích sông hồ hỗn hợp sinh vật gồm bùn sét hữu cơ, than bùn. + Tầng bồi tích gồm sét, á sét trạng thái chảy, bùn á sét hoặc bùn sét hữu cơ. HỌC VIÊN: TRỊNH THẾ TRỌNG TRANG 19 LUẬN VĂN TỐT NGHIỆP GVHD: TS NGUYỄN THẠC QUANG Chiều dày thành tạo thành trầm tích Holoxen trên biến đổi từ 9 ÷ 20m. Toàn bộ chiều dày trầm tích Holoxen đạt tới 100m.

+ Tầng bồi tích cổ (Trầm tích Pleixtoxen): gồm các tập hạt mịn xen kẹp với 3 đến 5 tập hạt thô. Mỗi tập hạt mịn dày từ 1 ÷ 2m đến 40 ÷ 50m, các tập hạt thô thay đổi từ 4 ÷ 85m. Dựa theo kết quả khảo sát địa chất trong phạm vi độ sâu khoảng 30m trở lại của các công trình thủy lợi thuộc các tỉnh Long An, Tiền Giang, Hậu Giang, Bạc Liêu… cò thể phân chia các lớp đất nền ở khu vực đồng bằng sông Cửu Long như sau: - Lớp đất ở trên mặt: dày khoảng 0,5 ÷ 1,0m gồm các loại đất sét hạt bụi đến hạt cát, có màu xám nhạt đến vàng xám. - Lớp đất sét hữu cơ: có chiều dày thay đổi từ 3 ÷ 20m, chiều dày tăng dần về phía biển.

Lớp sét hữu cơ có màu xám đen, xám nhạt hay vàng nhạt. Hàm lượng hạt sét chiếm 40 ÷ 70%. Hàm lượng hữu cơ thường 2 ÷ 8%. Đất rất ẩm, thường bão hòa nước, đất ở trạng thái dẻo chảy đến chảy.

Chỉ tiêu vật lý như sau: + Độ ẩm tự nhiên W = 50 ÷ 100% + Giới hạn chảy WL = 50 ÷ 100% + Giới hạn dẻo WP = 20 ÷ 70% + Chỉ số dẻo Ip = 20 ÷ 65% +Hệ số rỗng eo = 1,2 ÷ 3,0 +Dung trọng tự nhiên W = 1,35 ÷ 1,65g/cm3 - Lớp sét cát lẫn ít sạn, mảnh vụn laterit và vỏ sò hay lớp cát: lớp này dày khoảng 3 ÷ 5m, thường nằm chuyển tiếp giữa lớp sét hữu cơ và lớp sét không hữu cơ. Theo quan điểm địa chất công trình thì bùn là các lớp đất mới được tạo thành trong môi trường nước ngọt hay trong môi trường biển gồm các hạt rất mịn.
