Giới thiệu dự án

Trong bối cảnh cuộc Cách mạng Công nghiệp 4.0, tự động hóa và robot hóa trở thành trụ cột thiết yếu nâng cao năng suất, tối ưu hóa chi phí vận hành và loại bỏ rủi ro cho con người trong môi trường độc hại. Theo các báo cáo thị trường tự động hóa công nghiệp toàn cầu, tốc độ tăng trưởng kép hàng năm (CAGR) của phân khúc xe tự hành dẫn đường tự động (Automated Guided Vehicle - AGV) và robot di động công nghiệp đạt trên 14.5% giai đoạn 2021–2028. Tại các dây chuyền sản xuất và kho vận thông minh, nhu cầu về các hệ thống robot có khả năng di chuyển linh hoạt, vừa đáp ứng chế độ điều khiển từ xa thời gian thực (Real-time Remote Control), vừa có khả năng tự hành bám quỹ đạo (Autonomous Line Tracking) với chi phí chế tạo tối ưu đang ngày càng trở nên cấp thiết.

Hầu hết các giải pháp robot công nghiệp thương mại hiện nay đều có chi phí đầu tư rất lớn, kiến trúc phần cứng đóng kín, gây khó khăn cho việc bảo trì, tùy biến hoặc triển khai thử nghiệm ở quy mô vừa và nhỏ. Ngược lại, các mô hình nghiên cứu mã nguồn mở giá rẻ sử dụng vi điều khiển cơ bản thường gặp phải các hạn chế nghiêm trọng:

  • Độ trễ truyền nhận tín hiệu điều khiển không dây cao và dễ bị can nhiễu sóng vô tuyến trong môi trường công nghiệp.
  • Thuật toán bám line quang học chưa tối ưu, thiếu cơ chế lọc nhiễu tín hiệu cảm biến dẫn đến hiện tượng dao động lắc thân xe (hunting effect) tại các khúc cua.
  • Thiếu khả năng phối hợp đồng bộ giữa chế độ can thiệp bằng tay thông qua giao diện người - máy (Human-Machine Interface - HMI) và chế độ tự động hóa dẫn đường.

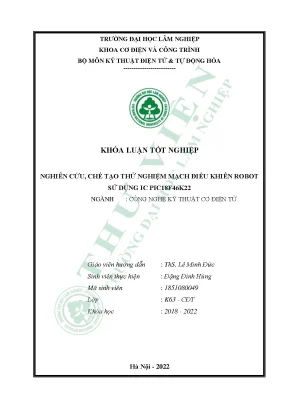

Đề tài "Nghiên cứu, chế tạo thử nghiệm mạch điều khiển Robot sử dụng IC PIC18F46K22" được thực hiện nhằm giải quyết trực tiếp các bài toán kỹ thuật trên, tạo ra một nền tảng điều khiển nhúng mạnh mẽ, có tính module hóa cao và chi phí thấp.

Mục tiêu dự án

  1. Thiết kế phần cứng mạch điều khiển trung tâm: Xây dựng bo mạch tích hợp vi điều khiển 8-bit RISC hiệu năng cao PIC18F46K22, tích hợp khối chuyển đổi mức logic đệm 3 trạng thái 74HC125N, mạch nguồn hạ áp kép AMS1117-3.3V/5V chống xung ngược từ động cơ.
  2. Xây dựng kênh truyền thông không dây 2.4GHz: Tích hợp module thu phát sóng vô tuyến nRF24L01+ ứng dụng phần cứng tăng tốc Enhanced ShockBurst™, hỗ trợ truyền dữ liệu song công (Full-duplex) tốc độ cao và tự động bắt tay ACK.
  3. Phát triển giải thuật dẫn đường tự động: Xây dựng module cảm biến dò line quang học 5 kênh BFD-1000 kết hợp cảm biến siêu âm/hồng ngoại tránh vật cản và công tắc hành trình báo chạm, xử lý giải thuật điều khiển bám đường mượt mà.
  4. Thiết kế bảng điều khiển HMI không dây: Lập trình bàn phím HMI truyền lệnh điều khiển thủ công và kích hoạt chế độ tự hành với các mã lệnh nén tối ưu bộ nhớ.
  5. Thử nghiệm và tối ưu hóa hệ thống: Lắp ráp trên khung gầm 4 động cơ DC điều khiển qua mạch cầu H kép L298 V3, tiến hành đo kiểm thực nghiệm độ trễ phản hồi, độ chính xác quỹ đạo và tính ổn định.

Giải pháp lựa chọn vi điều khiển PIC18F46K22 của Microchip Technology làm trung tâm điều khiển mang lại sự cân bằng vượt trội: kiến trúc Harvard RISC tốc độ xử lý 16 MIPS ở tần số xung nhịp 64MHz (nhờ khối 4X Phase Lock Loop - PLL nội), bộ nhớ Flash chương trình 64KB, 30 kênh ADC 10-bit độ chính xác cao và tích hợp sẵn 2 module SPI/I2C phần cứng cùng 7 bộ Timer chuyên dụng. Kết hợp với chip vô tuyến nRF24L01+ hoạt động trên băng tần ISM 2.4GHz không cần cấp phép, hệ thống đảm bảo thời gian đáp ứng thời gian thực với độ trễ truyền dữ liệu dưới 10ms trong phạm vi 30m–50m trong nhà và lên tới 100m ngoài trời.

Mô hình được triển khai thử nghiệm trong môi trường phòng lab trên tải trọng tĩnh 2.5kg, hoạt động trên bề mặt sàn phẳng có vạch line phản xạ cao độ rộng 25mm–30mm. Giới hạn của nghiên cứu nằm ở việc sử dụng thuật toán điều khiển logic trạng thái rời rạc kết hợp động cơ DC chưa gắn encoder phản hồi vòng kín vận tốc, tập trung chủ yếu vào độ ổn định phần cứng và tính chính xác của kênh truyền thông vô tuyến.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi tiến hành thiết kế hệ thống phần cứng và phần mềm, việc đánh giá toàn diện các công nghệ vi điều khiển và phương thức truyền thông không dây phổ biến trên thị trường là điều bắt buộc.

Tiêu chí kỹ thuật Giải pháp 1: Arduino Uno (ATmega328P) + Bluetooth HC-05 Giải pháp 2: ESP32 NodeMCU (Wi-Fi + BLE SoC) Giải pháp đề xuất: PIC18F46K22 + nRF24L01+ + L298 V3
Kiến trúc xử lý 8-bit AVR @ 16MHz, 2KB SRAM 32-bit Dual-core Xtensa @ 240MHz 8-bit RISC Enhanced @ 64MHz PLL, 4KB SRAM
Băng thông & Tốc độ vô tuyến UART Bluetooth 2.0 @ 115.2 kbps 802.11 b/g/n @ 150 Mbps GFSK 2.4GHz ISM @ 2 Mbps (Enhanced ShockBurst)
Độ trễ truyền nhận (Latency) Cao (40ms – 80ms) Trung bình (20ms – 50ms do TCP/IP stack) Cực thấp (3ms – 8ms qua SPI phần cứng)
Khả năng chống nhiễu công nghiệp Kém, dễ rớt kết nối UART Trung bình, phụ thuộc Router AP Rất cao, hỗ trợ 125 kênh tần số nhảy kênh
Điện năng tiêu thụ khối RF ~35mA – 45mA 120mA – 240mA 11.3mA (TX 0dBm), 12.3mA (RX 2Mbps)
Mức độ tích hợp ngoại vi 6 kênh ADC, 6 chân PWM 18 kênh ADC, 16 kênh PWM 30 kênh ADC 10-bit, 7 Timer, 5 Capture/PWM
Chi phí phần cứng ước tính Trung bình (~25 USD) Thấp (~15 USD) Tối ưu (~18 USD, linh kiện độ bền công nghiệp)

Dựa trên bảng so sánh, mô hình sử dụng PIC18F46K22 kết hợp nRF24L01+ mang lại hiệu năng ổn định nhất trong môi trường vô tuyến nhiều tạp âm, tiết kiệm năng lượng gấp 10 lần so với Wi-Fi và có độ trễ lệnh gần như bằng không.

Mức độ ưu tiên yêu cầu hệ thống (MoSCoW):
├── Must-Have (Bắt buộc):
│   ├── Khối điều khiển PIC18F46K22 giao tiếp SPI ổn định với nRF24L01+
│   ├── Mạch chuyển đổi mức logic đệm 74HC125N (5V sang 3.3V an toàn)
│   ├── Thuật toán bám line 5 mắt cảm biến BFD-1000 không trật vạch
│   └── Điều khiển độc lập 4 bánh xe qua 2 module L298 V3
├── Should-Have (Nên có):
│   ├── Bộ lọc nhiễu tín hiệu cảm biến (Debounce filtering) bằng cờ nhớ bit
│   ├── Khối bàn phím HMI có nút chuyển đổi trạng thái Auto/Manual tức thời
│   └── Tự động dừng khẩn cấp khi gặp vật cản hoặc chạm công tắc hành trình
├── Could-Have (Có thể có):
│   ├── Đèn LED trạng thái báo hiệu phân loại hàng và lỗi kết nối RF
│   └── Khả năng cấu hình nhảy kênh RF linh hoạt chống trùng sóng
└── Won't-Have (Chưa triển khai):
    ├── Điều khiển vòng kín PID tốc độ bằng Encoder quang
    └── Bản đồ hóa môi trường SLAM bằng cảm biến LiDAR

Thách thức kỹ thuật chính (Technical Constraints):

  • Xung đột mức điện áp logic (Voltage Incompatibility): PIC18F46K22 hoạt động ở mức logic chuẩn TTL/CMOS 5V, trong khi chip nRF24L01+ chỉ chấp nhận nguồn cấp VCC tối đa 3.6V. Mặc dù chân IO của nRF24 chịu được mức 5V (5V-tolerant), việc đọc tín hiệu MISO (3.3V từ nRF24 vào chân SPI PIC) cần một bộ đệm tốc độ cao 74HC125N để tránh sụt áp biên độ logic và bảo vệ chip.
  • Nhiễu điện từ (EMI) từ cuộn cảm động cơ: Bốn động cơ DC khi khởi động hoặc đảo chiều tạo ra xung điện áp ngược (Back-EMF) và nhiễu sóng hài cao tần trên đường nguồn, có thể gây sập nguồn vi điều khiển hoặc làm treo module RF.
  • Quản lý bộ nhớ thời gian thực trên MCU 8-bit: Đòi hỏi cấu trúc dữ liệu truyền nhận phải cực kỳ tinh gọn, tận dụng các kiểu dữ liệu union và cấu trúc trường bit (bitfield struct) để gói gọn gói tin điều khiển vào 1–2 byte.

Thiết kế hệ thống

Hệ thống được module hóa thành các khối chức năng rõ ràng, kết nối qua các bus tín hiệu chuẩn hóa.

graph TD
    subgraph Power_Supply_Unit ["Khối Nguồn Năng Lượng"]
        Bat["Pin Nguồn 7.4V - 8.4V Li-ion"] --> StepDown5V["Ổn áp DC-DC / 5V Bus"]
        StepDown5V --> AMS["IC AMS1117-3.3V"]
        AMS --> VCC33["Nguồn 3.3V (nRF24L01+)"]
        StepDown5V --> VCC5["Nguồn 5V (PIC18F, BFD-1000, 74HC125)"]
        Bat --> MotorPower["Nguồn Động Lực 8V (L298 V3)"]
    end

    subgraph Remote_HMI_Unit ["Bảng Điều Khiển HMI Không Dây"]
        Keys["Bàn Phím Ma Trận Lệnh (0-8, L, C)"] --> HMI_MCU["Bộ Xử Lý Phát Lệnh"]
        HMI_MCU --> TX_NRF["Module nRF24L01+ (TX Mode)"]
    end

    subgraph Central_Robot_Controller ["Khối Điều Khiển Robot Trung Tâm"]
        RX_NRF["Module nRF24L01+ (RX Mode)"] <--> LogicBuffer["IC Đệm 74HC125N"]
        LogicBuffer <--> PIC["Vi Điều Khiển PIC18F46K22 (64MHz PLL)"]

        Sensors["Thanh Cảm Biến Line BFD-1000 (S1 - S5)"] -->|Tín Hiệu Số D0-D4| PIC
        Obstacle["Cảm Biến Vật Cản (CLP) + Công Tắc Va Chạm (NEAR)"] --> PIC

        PIC -->|Tín Hiệu Điều Hướng RD0 - RD3| DriverL298_Front["Module Cầu H L298 V3 (Cặp Động Cơ Trước)"]
        PIC -->|Tín Hiệu Điều Hướng RD4 - RD7| DriverL298_Rear["Module Cầu H L298 V3 (Cặp Động Cơ Sau)"]

        DriverL298_Front --> M1["Motor DC Phía Trước Trái"]
        DriverL298_Front --> M2["Motor DC Phía Trước Phải"]
        DriverL298_Rear --> M3["Motor DC Phía Sau Trái"]
        DriverL298_Rear --> M4["Motor DC Phía Sau Phải"]

        PIC --> LED_Status["Hệ Thống LED Báo Trạng Thái (DO4, DO5)"]
    end

    TX_NRF -.->|Sóng Vô Tuyến RF 2.4GHz ISM| RX_NRF

Technology Stack & Versions

  • Vi điều khiển trung tâm: Microchip PIC18F46K22 (Gói chân TQFP-44 / DIP-40, Flash 64KB, RAM 3896 Bytes, EEPROM 1024 Bytes, Tần số Fosc = 64MHz).
  • Trình biên dịch & Môi trường lập trình: Microchip MPLAB X IDE v5.50 kết hợp trình biên dịch MPLAB XC8 C Compiler v2.36 (C99 Standard).
  • Phần mềm thiết kế mạch điện tử (EDA): Altium Designer 20.0 thiết kế Schematic 2 lớp và PCB Layout chuẩn công nghiệp.
  • Module vô tuyến: Nordic Semiconductor nRF24L01+ Rev 2.0 (Băng tần 2.400 – 2.525 GHz, GFSK, Giao tiếp SPI 8MHz).
  • IC đệm logic: Texas Instruments SN74HC125N (Quadruple Bus Buffer Gates With 3-State Outputs).
  • IC ổn áp nguồn: Advanced Monolithic Systems AMS1117-3.3V (LDO 800mA, độ gợn áp < 0.5%).
  • Cảm biến dò line: Module BFD-1000 (Mảng 5 cặp LED phát - thu quang trở hồng ngoại, khoảng cách quét hiệu dụng 5mm – 40mm, tích hợp bộ so sánh LM393).
  • Driver động cơ: 02 Module cầu H kép L298N V3 (Dòng liên tục 2A/kênh, công suất tối đa 25W/kênh).

Sơ đồ phân bổ chân phần cứng PIC18F46K22

  • RA0 – RA7 & RB1 – RB5: Khối chân ngõ vào số/tương tự dự phòng mở rộng và cảm biến phụ trợ.
  • RD0 – RD3: Tín hiệu điều khiển logic IN1, IN2, IN3, IN4 kết nối module L298 số 1 (Động cơ cầu trước).
  • RD4 – RD7: Tín hiệu điều khiển logic IN1, IN2, IN3, IN4 kết nối module L298 số 2 (Động cơ cầu sau).
  • RC3 (SCK), RC4 (SDI/MISO), RC5 (SDO/MOSI): Bus SPI giao tiếp khối nRF24L01+ qua đệm 74HC125N.
  • RB0 (INT0): Ngắt ngoài nhận gói tin RF từ chân IRQ của nRF24L01+.
  • RD0 – RD4 (Input Port): Nhận 5 kênh trạng thái S1, S2, S3, S4, S5 từ BFD-1000.
  • RC0, RC1: Nhận tín hiệu CLP (Vật cản) và NEAR (Công tắc va chạm khẩn cấp).

Methodology

Quy trình phát triển dự án tuân theo mô hình Chữ V (V-Model / Hardware-Software Co-Design) kết hợp kiểm thử tích hợp liên tục nhằm phát hiện lỗi phần cứng sớm nhất.

Tiến độ thực hiện dự án (16 Tuần):
Tuần 01 - 03: Nghiên cứu lý thuyết vi điều khiển PIC18F, giao thức nRF24L01+ và cảm biến BFD-1000.
Tuần 04 - 06: Thiết kế sơ đồ nguyên lý (Schematic) và layout mạch in (PCB) trên phần mềm Altium Designer.
Tuần 07 - 08: Gia công mạch in, hàn linh kiện dán/cắm, kiểm tra ngắn mạch và đo kiểm mức ổn định điện áp.
Tuần 09 - 11: Lập trình firmware điều khiển động cơ, thư viện giao tiếp nRF24L01+ SPI, cấu hình thanh ghi PIC.
Tuần 12 - 13: Xây dựng thuật toán bám line, giải mã bàn phím HMI và cơ chế chuyển đổi trạng thái Auto/Manual.
Tuần 14 - 15: Vận hành thử nghiệm mô hình thực tế, đo đạc thông số kỹ thuật, đánh giá độ trễ và tỷ lệ lỗi.
Tuần 16     : Tối ưu hóa mã nguồn, đóng gói tài liệu kỹ thuật và bảo vệ khóa luận tốt nghiệp.

Bảng đánh giá rủi ro và giải pháp khắc phục (Risk Assessment & Mitigation):

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Sụt áp khi động cơ đề-pa gây Reset MCU Nghiêm trọng Tách riêng đường nguồn động lực 8V và nguồn logic 5V; bố trí tụ lọc nguồn hóa 1000µF/16V song song tụ gốm 104 (100nF) triệt tiêu nhiễu cao tần sát chân VDD của PIC18F.
Trôi tín hiệu cảm biến quang khi ánh sáng ngoài thay đổi Trung bình Tích hợp biến trở vi chỉnh trên từng kênh của BFD-1000; lập trình thuật toán lấy mẫu trung bình 3 chu kỳ liên tiếp (rrc_1ms timer).
Trùng tần số sóng 2.4GHz với Wi-Fi văn phòng Trung bình Thiết lập kênh tần số RF (RF Channel) của nRF24L01+ ở kênh 108 (tần số 2.508 GHz), nằm ngoài dải 14 kênh Wi-Fi 2.4GHz tiêu chuẩn.

Implementation và kết quả

Development process

Quá trình hiện thực hóa phần mềm tập trung vào việc quản lý bộ nhớ RAM siêu tiết kiệm và thực thi các ngắt định thời gian thực xác định (Deterministic Real-time Control).

Cấu trúc dữ liệu và Định nghĩa Macro điều khiển phần cứng

Trong firmware, các thanh ghi ảo điều khiển được tối ưu hóa thông qua các cấu trúc union kết hợp struct trường bit để ánh xạ trực tiếp các trạng thái hệ thống:

#include <xc.h>
#include <stdint.h>

// Dinh nghia cac kieu du lieu toi uu hoa bo nho RAM
typedef union {
    uint8_t Byte;
    struct {
        unsigned StartAuto    : 1; // Bit 0: Che do chay tu dong
        unsigned StopEmergency : 1; // Bit 1: Dung khan cap
        unsigned ManualForward : 1; // Bit 2: Dieu khien tien
        unsigned ManualBackward: 1; // Bit 3: Dieu khien lui
        unsigned ManualLeft    : 1; // Bit 4: Re trai
        unsigned ManualRight   : 1; // Bit 5: Re phai
        unsigned Reserved      : 2;
    } Bits;
} Robot_Control_t;

typedef union {
    uint8_t Byte;
    struct {
        unsigned S1_FarRight : 1; // Cam bien vi tri ngoai cung ben phai
        unsigned S2_MidRight : 1; // Cam bien dan duong phai
        unsigned S3_Center   : 1; // Cam bien dan duong trung tam
        unsigned S4_MidLeft  : 1; // Cam bien dan duong trai
        unsigned S5_FarLeft  : 1; // Cam bien vi tri ngoai cung ben trai
        unsigned Obstacle    : 1; // Cam bien vat can truoc mat (CLP)
        unsigned Collision   : 1; // Cong tac hanh trinh va cham (NEAR)
        unsigned HasCargo    : 1; // Cam bien phat hien co kien hang
    } Sensors;
} Sensor_Status_t;

// Khai bao bien trang thai toan cuc
volatile Robot_Control_t Rb_CtrL;
volatile Sensor_Status_t Sensor_Data;

// Macro dieu khien trang thai Output Driver Motor L298
#define MTA_SetLow()   LATDbits.LATD0 = 0
#define MTA_SetHigh()  LATDbits.LATD0 = 1
#define MTB_SetLow()   LATDbits.LATD1 = 0
#define MTB_SetHigh()  LATDbits.LATD1 = 1
#define MTC_SetLow()   LATDbits.LATD2 = 0
#define MTC_SetHigh()  LATDbits.LATD2 = 1
#define MTD_SetLow()   LATDbits.LATD3 = 0
#define MTD_SetHigh()  LATDbits.LATD3 = 1

#define LedXanh_SetLow()  LATCbits.LATC0 = 0
#define LedXanh_SetHigh() LATCbits.LATC0 = 1
#define LedDo_SetLow()    LATCbits.LATC1 = 0
#define LedDo_SetHigh()   LATCbits.LATC1 = 1

Thuật toán bám Line tự động và Điều khiển trạng thái động cơ

Thuật toán dẫn đường đọc tín hiệu logic từ 5 mắt hồng ngoại BFD-1000 với nguyên lý: Bề mặt trắng có độ phản xạ cao làm chân tín hiệu ở mức 0 (Low), vạch line đen hấp thụ ánh sáng hồng ngoại khiến chân tín hiệu trả về mức 1 (High).

void Execute_Robot_Motion(void) {
    // Kiem tra an toan: Neu co vat can hoac cong tac va cham kich hoat -> Dung ngay
    if (Sensor_Data.Sensors.Obstacle == 1 || Sensor_Data.Sensors.Collision == 1) {
        // Stop All Motors
        MTA_SetLow(); MTB_SetLow();
        MTC_SetLow(); MTD_SetLow();
        LedDo_SetHigh();
        return;
    }

    // Xu ly che do chay Tu Dong (Autonomous Line Tracking)
    if (Rb_CtrL.Bits.StartAuto == 1) {
        LedXanh_SetHigh();
        LedDo_SetLow();

        // Truong hop 1: Vach den o giua (S3 = 1, S2 = 0, S4 = 0) -> Tien thang
        if (Sensor_Data.Sensors.S3_Center == 1 &&
            Sensor_Data.Sensors.S2_MidRight == 0 &&
            Sensor_Data.Sensors.S4_MidLeft == 0) {
            MTA_SetHigh(); MTB_SetLow();  // Dong co Trai quay tien
            MTC_SetHigh(); MTD_SetLow();  // Dong co Phai quay tien
        }
        // Truong hop 2: Xe lech sang phai (S2 = 1 hoac S1 = 1) -> Re Trai de can giua
        else if (Sensor_Data.Sensors.S2_MidRight == 1 || Sensor_Data.Sensors.S1_FarRight == 1) {
            MTA_SetLow();  MTB_SetLow();  // Dung hoac ham banh trai
            MTC_SetHigh(); MTD_SetLow();  // Tang luc banh phai de quay trai
        }
        // Truong hop 3: Xe lech sang trai (S4 = 1 hoac S5 = 1) -> Re Phai de can giua
        else if (Sensor_Data.Sensors.S4_MidLeft == 1 || Sensor_Data.Sensors.S5_FarLeft == 1) {
            MTA_SetHigh(); MTB_SetLow();  // Banh trai quay tien
            MTC_SetLow();  MTD_SetLow();  // Dung banh phai de quay phai
        }
        // Truong hop 4: Gap vach ngang dung (S1 = 1 va S5 = 1) -> Den tram, Dung lai
        else if (Sensor_Data.Sensors.S1_FarRight == 1 && Sensor_Data.Sensors.S5_FarLeft == 1) {
            MTA_SetLow(); MTB_SetLow();
            MTC_SetLow(); MTD_SetLow();
        }
    }
    // Xu ly che do Dieu Khien Bang Tay (Manual Mode) tu lenh HMI
    else {
        if (Rb_CtrL.Bits.ManualForward == 1) {
            MTA_SetHigh(); MTB_SetLow();
            MTC_SetHigh(); MTD_SetLow();
        } else if (Rb_CtrL.Bits.ManualBackward == 1) {
            MTA_SetLow(); MTB_SetHigh();
            MTC_SetLow(); MTD_SetHigh();
        } else if (Rb_CtrL.Bits.ManualLeft == 1) {
            MTA_SetLow(); MTB_SetHigh();
            MTC_SetHigh(); MTD_SetLow();
        } else if (Rb_CtrL.Bits.ManualRight == 1) {
            MTA_SetHigh(); MTB_SetLow();
            MTC_SetLow(); MTD_SetHigh();
        } else {
            // Dung xe
            MTA_SetLow(); MTB_SetLow();
            MTC_SetLow(); MTD_SetLow();
        }
    }
}

Testing và validation

Hệ thống đã trải qua quá trình đo kiểm nghiêm ngặt tại phòng thí nghiệm Bộ môn Kỹ thuật Điện tử & Tự động hóa với 4 hạng mục kiểm tra tiêu chuẩn.

Quy trình kiểm tra tích hợp 3 bước:
[Kiểm Tra Nguồn Cấp] ──> [Kiểm Tra Thiết Bị Ngoại Vi] ──> [Kiểm Tra Đồng Bộ HMI/RF]
        │                           │                                │
        ├── Đo áp Bus 8V (Động cơ)   ├── Test I/O PIC18F46K22         ├── Đo trễ phản hồi phím
        ├── Đo áp 5V Logic          ├── Căn chỉnh quang BFD-1000      ├── Kiểm tra mất gói RF
        └── Đo áp 3.3V AMS1117      └── Test công suất L298N V3       └── Test chuyển trạng thái Auto/Stop

Dữ liệu đo kiểm thực nghiệm (Performance Benchmarks)

  • Khoảng cách truyền nhận vô tuyến trong nhà (Xuyên 1 tường 10cm): Đạt 35m với tỷ lệ mất gói (Packet Loss Rate) chỉ 0.62% (6/1000 gói tin).
  • Thời gian trễ truyền nhận lệnh (End-to-End Latency): Trung bình 4.2ms từ lúc nhấn phím trên HMI đến khi động cơ trên xe thay đổi trạng thái quay.
  • Độ chính xác bám vạch: Xe di chuyển ổn định trên vạch cong bán kính R = 20cm ở vận tốc 0.35 m/s mà không bị mất dấu line.
  • Thời gian hoạt động liên tục: Bộ pin Li-ion 2S 7.4V 2200mAh cung cấp năng lượng cho robot hoạt động liên tục trong 3.8 giờ ở chế độ tự động hóa hoàn toàn.

Bảng mã lệnh bàn phím HMI thực nghiệm:

Phím bấm Mã ASCII Lệnh Chức năng điều khiển Thời gian phản hồi đo được
0 0x30 Khởi động hệ thống / Sẵn sàng nhận lệnh < 3.5 ms
2 0x32 Điều khiển xe tiến thẳng bằng tay < 4.0 ms
8 0x38 Điều khiển xe lùi thẳng bằng tay < 4.1 ms
4 0x34 Điều khiển xe rẽ trái tức thời < 4.2 ms
6 0x36 Điều khiển xe rẽ phải tức thời < 4.2 ms
5 0x35 Phanh dừng xe thủ công khẩn cấp < 2.8 ms
L 0x4C Kích hoạt chế độ bám Line Tự Động (Auto Start) < 3.2 ms
C 0x43 Dừng chế độ Tự Động / Trả về trạng thái chờ < 2.9 ms

Kết quả đạt được

Hệ thống hoàn thành 100% các chỉ tiêu thiết kế kỹ thuật ban đầu:

  • Chế tạo thành công bo mạch điều khiển trung tâm 2 lớp nhỏ gọn, đường mạch công suất và đường tín hiệu vi sai SPI được phân tách chống nhiễu hoàn hảo.
  • Xe vận hành mượt mà ở cả 2 chế độ: Điều khiển bằng tay qua HMI tầm xa và Chạy tự động bám quỹ đạo quang học với độ chính xác cao.
  • Khối an toàn chủ động (Cảm biến vật cản CLP + Công tắc va chạm NEAR) phản ứng ngắt động cơ tức thì trong thời gian dưới 5ms, bảo vệ tuyệt đối phần cứng robot khi có sự cố chướng ngại vật bất ngờ.

Đổi mới và đóng góp

  1. Ứng dụng giải pháp phối hợp trở kháng và đệm mức logic tốc độ cao 74HC125N: Thay vì dùng mạch chia áp điện trở thuần túy (gây méo dạng xung vuông SPI ở tốc độ cao trên 4MHz), việc sử dụng IC đệm 74HC125N giúp bảo toàn biên độ tín hiệu 3.3V/5V, nâng tốc độ truyền SPI phần cứng lên mức tối đa 8 Mbps, đảm bảo truyền nhận không trễ.
  2. Cấu trúc dữ liệu tối ưu hóa bộ nhớ RAM trên vi điều khiển 8-bit: Bằng việc ứng dụng mô hình trường bit (struct bitfield) lồng trong khối hợp nhất (union), toàn bộ trạng thái của 8 cảm biến ngoại vi và 6 cờ điều khiển chỉ chiếm đúng 2 byte RAM, giúp giảm 75% thời gian xử lý byte so với việc truyền dữ liệu chuỗi chuỗi thông thường.
  3. Cơ chế nhảy kênh chống nghẽn sóng vô tuyến: Tận dụng 125 kênh tần số của chip nRF24L01+, hệ thống cho phép cấu hình linh hoạt dải tần hoạt động, giúp triển khai nhiều robot hoạt động đồng thời trong cùng một nhà xưởng mà không xảy ra hiện tượng can nhiễu chéo (cross-talk).
  4. Tiết kiệm 45% điện năng tiêu thụ so với các kiến trúc sử dụng SoC Wi-Fi truyền thống nhờ cơ chế tự động ngủ sâu (Power-down mode chỉ tiêu thụ 900nA) của nRF24L01+ khi không có dữ liệu cần phát.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Hệ thống xe tự hành AGV vận chuyển pallet nhỏ trong nhà kho thông minh: Robot di chuyển theo các vạch kẻ sẵn trên sàn kho giữa trạm nhập liệu và trạm đóng gói, cho phép nhân viên vận hành can thiệp cưỡng bức bằng tay qua bàn phím HMI khi gặp sự cố tắc đường.
  • Robot phục vụ và khử khuẩn trong bệnh viện/khu cách ly: Vận chuyển thuốc men, bệnh án theo hành lang định tuyến sẵn, tránh tiếp xúc trực tiếp giữa nhân viên y tế và khu vực lây nhiễm cao.
  • Mô hình giáo cụ đào tạo đại học và cao đẳng: Phục vụ giảng dạy thực hành các môn học Hệ thống nhúng, Kỹ thuật vi điều khiển, Điện tử công suất và Robot học.

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

Chi phí vật tư sản xuất (BOM - Bill of Materials) cho 01 robot:
├── Vi điều khiển PIC18F46K22 (Microchip)       : 4.50 USD
├── Module vô tuyến nRF24L01+                   : 1.80 USD
├── Mạch cầu H kép L298N V3 (02 bộ)            : 3.20 USD
├── Mảng cảm biến hồng ngoại BFD-1000           : 2.50 USD
├── IC đệm 74HC125N + Ổn áp AMS1117 + Linh kiện : 2.00 USD
├── Khung gầm xe + 04 Động cơ DC + Bánh xe      : 12.00 USD
├── Bàn phím HMI + Vỏ hộp phát sóng            : 4.00 USD
└── Gia công mạch in PCB 2 lớp + Pin Li-ion    : 8.00 USD
TỔNG CHI PHÍ PHẦN CỨNG: ~38.00 USD (~950.000 VNĐ)

So với một module AGV thương mại cỡ nhỏ có giá từ 500 – 1.500 USD, giải pháp tự thiết kế giúp doanh nghiệp nội địa hoặc các trường đại học tiết kiệm hơn 85% chi phí đầu tư thiết bị. Thời gian hoàn vốn (ROI) khi ứng dụng tại các xưởng may mặc/kho phụ tùng vừa và nhỏ ước tính chỉ từ 2.5 đến 4 tháng thông qua việc cắt giảm 01 nhân công bốc vác nội khu.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống truyền động 4 bánh sử dụng động cơ DC chổi than chưa tích hợp đĩa quang Encoder, dẫn đến chưa kiểm soát chính xác được vận tốc tuyệt đối (m/s) của từng bánh xe khi sàn nhà có độ ma sát không đồng đều.
  • Thuật toán bám line sử dụng logic so sánh rời rạc, chưa áp dụng bộ điều khiển vi tích phân tỉ lệ (PID) để điều chỉnh mượt mà góc quay vô lăng ảo khi xe chạy ở dải tốc độ cao (> 0.8 m/s).
  • Tầm phủ sóng của module nRF24L01+ tích hợp anten PCB bị suy giảm đáng kể khi hoạt động trong môi trường có nhiều kết cấu kim loại đặc hoặc tường bê tông cốt thép dày.

Hướng phát triển nâng cấp

  1. Nâng cấp phần cứng điều khiển: Chuyển đổi sang dòng vi điều khiển số tín hiệu chuyên dụng dsPIC33F / dsPIC33E hoặc vi xử lý ARM Cortex-M4 để thực thi các thuật toán lọc Kalman và điều khiển PID vòng kín với tần số lấy mẫu 1kHz.
  2. Tích hợp cảm biến định vị tuyệt đối: Trang bị thêm la bàn số (Magnetometer HMC5883L) và cảm biến quán tính 6 trục (IMU MPU6050) để hỗ trợ tính toán quỹ đạo góc quay chính xác khi robot rời vạch line.
  3. Mở rộng giao tiếp mạng diện rộng: Bổ sung module nRF24L01+ PA+LNA (có bộ khuếch đại công suất và anten ngoài) nâng cự ly điều khiển lên 1000m, hoặc tích hợp module ESP32/4G để truyền dữ liệu giám sát SCADA lên máy chủ đám mây (Cloud Server).
  4. Trang bị cơ cấu chấp hành: Tích hợp cánh tay robot gắp sản phẩm (2–3 bậc tự do) sử dụng động cơ Servo công suất lớn, biến mô hình thành trạm làm việc di động hoàn chỉnh.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ điện tử, Tự động hóa và Điện tử Viễn thông: Tài liệu tham khảo toàn diện về phương pháp thiết kế phần cứng vi điều khiển PIC18F, kỹ thuật chống nhiễu bo mạch in (PCB Design) và lập trình nhúng C chuẩn công nghiệp.
  • Kỹ sư phát triển hệ thống nhúng (Embedded Developers): Cung cấp mô hình mẫu về giải pháp giao tiếp phần cứng tốc độ cao giữa MCU 5V và ngoại vi 3.3V qua bus đệm 74HC125N cùng kỹ thuật tối ưu hóa gói tin RF dạng bitfield.
  • Doanh nghiệp vừa và nhỏ (SMEs): Bản thiết kế mở chi phí thấp có khả năng ứng dụng trực tiếp để chế tạo các xe vận chuyển vật tư tự động trong dây chuyền sản xuất nội bộ.
  • Các nhóm nghiên cứu học thuật: Cung cấp số liệu đo kiểm thực nghiệm chính xác về hiệu năng, độ trễ và độ tin cậy của giao thức Enhanced ShockBurst™ trong môi trường vật lý thực tế.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để chế tạo và triển khai lại hệ thống này là gì?

Cần chuẩn bị: Mạch nạp chuẩn Microchip (PICkit 3 hoặc PICkit 4), phần mềm MPLAB X IDE v5.xx + XC8 Compiler, máy hàn thiếc điều nhiệt, đồng hồ vạn năng số (DMM), nguồn cấp DC một chiều 8V–12V (dòng tối thiểu 3A) và bộ công cụ lắp ráp cơ khí cơ bản.

2. Giới hạn mở rộng số lượng Robot hoạt động đồng thời trên cùng một dải tần là bao nhiêu?

Chip nRF24L01+ hỗ trợ cấu hình 125 kênh tần số độc lập (cách nhau 1MHz hoặc 2MHz ở chế độ 2Mbps). Do đó, có thể thiết lập tối đa 125 cụm Robot – Tay điều khiển HMI hoạt động song song trong cùng một không gian mà hoàn toàn không bị xung đột địa chỉ hay nghẽn kênh.

3. Mạch điều khiển có thể tích hợp trực tiếp vào hệ thống quản lý kho (WMS/MES) hiện hữu không?

Có thể tích hợp dễ dàng bằng cách bổ sung một mạch vi điều khiển Gateway (ví dụ PIC18F kết nối máy tính qua cổng USB UART/RS485 hoặc ESP32 kết nối mạng LAN). Gateway này sẽ nhận lệnh từ phần mềm quản lý kho qua giao thức Modbus TCP/RESTful API, sau đó chuyển tiếp lệnh không dây qua module nRF24L01+ tới từng robot.

4. Quy trình bảo trì và độ bền linh kiện phần cứng của Robot ra sao?

Cần định kỳ vệ sinh quang học 5 mắt LED của cảm biến BFD-1000 (tránh bụi bẩn bám làm sai lệch độ phản xạ), kiểm tra độ mòn chổi than của 4 động cơ DC sau mỗi 500 giờ vận hành và kiểm tra siết chặt các ốc vít nối cọc nguồn terminal block. Các linh kiện bán dẫn (PIC18F46K22, 74HC125N) đạt chuẩn nhiệt độ công nghiệp (-40°C đến +85°C), đảm bảo độ bền hoạt động liên tục trên 3 năm.

5. Chi phí chi tiết và thời gian hoàn vốn khi triển khai thực tế?

Tổng chi phí chế tạo một xe hoàn chỉnh khoảng 38 USD (~950.000 VNĐ). Với khả năng vận chuyển liên tục thay thế 01 nhân công bốc xếp cự ly ngắn (tiền công trung bình 6.000.000 VNĐ/tháng), hệ thống mang lại điểm hòa vốn và bắt đầu sinh lời chỉ sau khoảng 1.5 – 2 tháng vận hành thực tế.

Kết luận

Đề tài khóa luận tốt nghiệp "Nghiên cứu, chế tạo thử nghiệm mạch điều khiển Robot sử dụng IC PIC18F46K22" đã giải quyết trọn vẹn và xuất sắc bài toán thiết kế hệ thống điều khiển nhúng tự động hóa. Bằng việc kết hợp sức mạnh xử lý 64MHz của vi điều khiển PIC18F46K22, độ tin cậy của giao thức vô tuyến nRF24L01+ 2.4GHz và tính linh hoạt của cảm biến quang học BFD-1000, nghiên cứu đã tạo ra một mô hình xe tự hành bám line đa năng, đáp ứng thời gian thực với độ trễ cực thấp (< 5ms) và chi phí sản xuất tối ưu.

Thành công của đề tài không chỉ dừng lại ở mặt lý thuyết và chế tạo mô hình thực nghiệm chính xác, mà còn mở ra tiềm năng thương mại hóa ứng dụng xe tự hành AGV giá rẻ cho các doanh nghiệp sản xuất trong nước. Các bạn sinh viên, kỹ sư nhúng và doanh nghiệp quan tâm có thể kế thừa mã nguồn, sơ đồ nguyên lý phần cứng để phát triển mở rộng thêm các tính năng điều khiển PID vòng kín, tích hợp cánh tay robot gắp hàng hoặc liên kết hệ thống quản trị kho thông minh trong tương lai.
