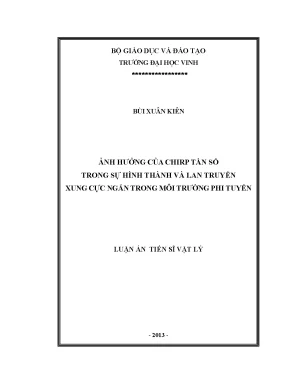

1741 ảnh hưởng của chirp tần số trong sự hình thành và lan truyền xung cực ngắn trong môi trường phi tuyến luận văn tốt nghiệp

Khám phá ảnh hưởng của chirp tần số đến sự hình thành và lan truyền xung cực ngắn trong môi trường phi tuyến, từ lý thuyết đến ứng dụng thực tiễn.

• Tác giả: Bùi Xuân Kiên
• Người hướng dẫn: PGS. Trịnh Đình Chiến
• Trường học: Đại học Vinh
• Chuyên ngành: Vật lý
• Đề tài: Ảnh hưởng của chirp tần số trong sự hình thành và lan truyền xung cực ngắn trong môi trường phi tuyến
• Loại tài liệu: luận án tiến sĩ
• Năm xuất bản: 2013
• Địa điểm: Vinh

Tóm tắt

I. Ảnh hưởng của chirp tần số

Ảnh hưởng của chirp tần số là một yếu tố quan trọng trong việc hình thành và lan truyền xung cực ngắn trong môi trường phi tuyến. Chirp tần số, được định nghĩa là sự thay đổi tần số theo thời gian của xung, có tác động đáng kể đến quá trình biến dạng xung. Trong môi trường phi tuyến, chirp tần số có thể làm thay đổi độ rộng xung và phổ tần số, dẫn đến các hiệu ứng như tự biến điệu pha và tán sắc vận tốc nhóm. Các nghiên cứu chỉ ra rằng chirp tần số có thể được sử dụng để điều khiển quá trình nén xung, giúp tạo ra các xung cực ngắn với độ rộng tối ưu. Điều này có ý nghĩa lớn trong các ứng dụng thực tế như thông tin quang học và công nghệ laser.

1.1. Quá trình tạo chirp

Quá trình tạo chirp xảy ra khi xung ánh sáng lan truyền trong môi trường tán sắc, dẫn đến sự thay đổi tần số theo thời gian. Hiệu ứng này thường được gây ra bởi tán sắc vận tốc nhóm và hiệu ứng Kerr phi tuyến. Trong môi trường phi tuyến, chirp tần số có thể được điều khiển bằng cách thay đổi các tham số như chiều dài sợi quang và công suất đỉnh của xung. Các nghiên cứu chỉ ra rằng chirp tần số có thể được sử dụng để tối ưu hóa quá trình nén xung, giúp tạo ra các xung cực ngắn với độ rộng tối ưu.

1.2. Ảnh hưởng của chirp lên xung cực ngắn

Chirp tần số có ảnh hưởng đáng kể đến quá trình biến dạng xung cực ngắn trong môi trường phi tuyến. Khi xung lan truyền, chirp tần số có thể làm thay đổi độ rộng xung và phổ tần số, dẫn đến các hiệu ứng như tự biến điệu pha và tán sắc vận tốc nhóm. Các nghiên cứu chỉ ra rằng chirp tần số có thể được sử dụng để điều khiển quá trình nén xung, giúp tạo ra các xung cực ngắn với độ rộng tối ưu. Điều này có ý nghĩa lớn trong các ứng dụng thực tế như thông tin quang học và công nghệ laser.

II. Hình thành xung cực ngắn

Hình thành xung cực ngắn là quá trình phức tạp chịu ảnh hưởng bởi nhiều yếu tố, bao gồm chirp tần số, tán sắc vận tốc nhóm và hiệu ứng phi tuyến. Trong môi trường phi tuyến, xung cực ngắn có thể được hình thành thông qua sự cân bằng giữa tán sắc và hiệu ứng Kerr. Các nghiên cứu chỉ ra rằng xung Gauss có chirp tần số có thể biến đổi thành xung soliton sau khi lan truyền qua một đoạn sợi quang. Quá trình này được mô tả bởi phương trình Schrodinger phi tuyến, giúp giải thích sự ổn định của xung soliton trong môi trường phi tuyến.

2.1. Cân bằng tán sắc và phi tuyến

Sự cân bằng giữa tán sắc vận tốc nhóm và hiệu ứng Kerr là yếu tố quan trọng trong việc hình thành xung cực ngắn. Trong môi trường phi tuyến, hiệu ứng Kerr có thể bù trừ tác động của tán sắc, giúp duy trì hình dạng xung. Các nghiên cứu chỉ ra rằng xung Gauss có chirp tần số có thể biến đổi thành xung soliton sau khi lan truyền qua một đoạn sợi quang. Quá trình này được mô tả bởi phương trình Schrodinger phi tuyến, giúp giải thích sự ổn định của xung soliton trong môi trường phi tuyến.

2.2. Ứng dụng của xung soliton

Xung soliton có nhiều ứng dụng trong thực tế, đặc biệt là trong lĩnh vực thông tin quang học và công nghệ laser. Xung soliton có thể được sử dụng như 'bit' thông tin trong sợi quang, giúp tăng tốc độ truyền dẫn và giảm thiểu méo tín hiệu. Các nghiên cứu chỉ ra rằng xung soliton cũng được sử dụng trong các lĩnh vực như quang học phi tuyến, vật lý plasma và sinh học. Điều này cho thấy tiềm năng lớn của xung soliton trong các ứng dụng thực tế.

III. Lan truyền xung cực ngắn

Lan truyền xung cực ngắn trong môi trường phi tuyến là quá trình phức tạp chịu ảnh hưởng bởi nhiều yếu tố, bao gồm chirp tần số, tán sắc vận tốc nhóm và hiệu ứng phi tuyến. Trong môi trường phi tuyến, xung cực ngắn có thể bị biến dạng do tác động của tán sắc và hiệu ứng Kerr. Các nghiên cứu chỉ ra rằng chirp tần số có thể được sử dụng để điều khiển quá trình lan truyền xung, giúp duy trì hình dạng xung và giảm thiểu méo tín hiệu. Điều này có ý nghĩa lớn trong các ứng dụng thực tế như thông tin quang học và công nghệ laser.

3.1. Ảnh hưởng của tán sắc

Tán sắc vận tốc nhóm là yếu tố quan trọng ảnh hưởng đến quá trình lan truyền xung cực ngắn. Trong môi trường phi tuyến, tán sắc có thể làm thay đổi độ rộng xung và phổ tần số, dẫn đến méo tín hiệu. Các nghiên cứu chỉ ra rằng chirp tần số có thể được sử dụng để bù trừ tác động của tán sắc, giúp duy trì hình dạng xung và giảm thiểu méo tín hiệu. Điều này có ý nghĩa lớn trong các ứng dụng thực tế như thông tin quang học và công nghệ laser.

3.2. Ảnh hưởng của hiệu ứng Kerr

Hiệu ứng Kerr là yếu tố quan trọng ảnh hưởng đến quá trình lan truyền xung cực ngắn trong môi trường phi tuyến. Hiệu ứng Kerr có thể gây ra sự thay đổi pha của xung, dẫn đến hiện tượng tự biến điệu pha. Các nghiên cứu chỉ ra rằng hiệu ứng Kerr có thể được sử dụng để bù trừ tác động của tán sắc, giúp duy trì hình dạng xung và giảm thiểu méo tín hiệu. Điều này có ý nghĩa lớn trong các ứng dụng thực tế như thông tin quang học và công nghệ laser.

Trích đoạn nội dung tài liệu

Chương 1 CÁC HIỆU ỨNG PHI TUYẾN TRONG MÔI TRƯỜNG DẪN QUANG VÀ LASER SOLITON SỢI QUANG Khi ánh sáng truyền trong môi trường dẫn quang (sợi quang), nó sẽ chịu nhiều hiệu ứng khác nhau, đặc biệt hiệu ứng phi tuyến đối với xung ngắn và cực ngắn. Trong chương này chúng ta xem xét các hiệu ứng trên thông qua phương trình lan truyền ánh sáng Schrodinger phi tuyến. Tiếp theo, chúng ta xem xét laser soliton sợi quang hoạt động dựa trên nguyên lý lan truyền ánh sáng trong sợi quang với các hiệu ứng phi tuyến và nguyên lý hoạt động của laser. Phương trình Schrodinger phi tuyến đã được áp dụng nghiên cứu lan truyền xung ánh sáng trong sợi quang đặt trong buồng cộng hưởng biến điệu thụ động.

Phương trình Ginzburg - Landau áp dụng cho laser sợi quang phát soliton đã được dẫn ra trên cơ sở phương trình Schrodinger phi tuyến kết hợp với nguyên lý hoạt động của laser. Phương trình truyền ánh sáng trong sợi quang 1. Hệ phương trình Maxwell Như chúng ta đã biết, bản chất của ánh sáng là một sóng điện từ. Sự lan truyền của sóng điện từ tuân theo hệ phương trình Maxwell.

Xét môi trường không có nguồn hệ phương trình Maxwell có dạng [1, 10, 12]:   B rotE   (1.4)   Ở đây E và H là hai véc tơ cường độ điện trường và cường độ từ trường và   D , B là véc tơ cảm ứng từ và cảm ứng điện. 5 Mối liên hệ giữa chúng là:    D =0 E + P (1.6)  0 : là hằng số điện môi trong chân không,  0 là độ từ thẩm trong chân không,   P và M là véc tơ phân cực điện và phân cực từ.   Nói chung quan hệ giữa E và P có thể phi tuyến. Mặc dù quan hệ phi tuyến đưa lại nhiều vấn đề bên trong sợi quang, nhưng chúng ta có thể bỏ qua   trong trường hợp sợi quang đơn mode.

P và E liên hệ với nhau bởi phương trình:  P(r,t)=  0   (r , t  t , ) E (r , t , )dt , (1.7)   là độ cảm tuyến tính. Những sợi quang trở thành lưỡng chiết do những biến đổi trong lõi hoặc méo địa phương. Những hiệu ứng lưỡng chiết cho biết sự tác động của không gian sợi. Tuy nhiên nó bao gồm tác động của sự trì hoãn thời gian do tán sắc, một đặc tính có liên quan đến truyền thông tin trong sợi quang.

Phương trình (1.5) cho biết sự lan truyền của sóng trong sợi quang. Trong thực tế sẽ tiện lợi hơn nếu sử dụng biến cường độ điện trường E. Sử dụng phương trình (1.6) ta thu được phương trình sóng: 1 2E 2P    E   2 2  0 2 (1.8) c t t 1 Ở đây với c  là vận tốc ánh sáng trong môi trường chân không.  0 0  Để mô tả một cách tổng quan, hệ thức liên hệ giữa phân cực P và cường độ  điện trường E cần được biểu diễn theo cách tiếp cận cơ học lượng tử.

Nhìn  chung, để đánh giá P chúng ta sử dụng cách tiếp cận theo quan điểm cơ học lượng tử khi tần số quang học gần với miền cộng hưởng. Đối với trường hợp 6 sợi quang trong vùng bước sóng (0,5  2) m, nếu chúng ta chỉ nghiên cứu đến hiệu ứng phi tuyến bậc ba thì phân cực cảm ứng có thể được phân ra làm hai thành phần:    P(r , t )  PL ( r , t )  PNL ( r , t ) (1.9)   Ở đây PL (r , t ) , PNL (r , t ) lần lượt là phân cực cảm ứng tuyến tính và phân cực cảm ứng phi tuyến, chúng có mối liên hệ với cường độ điện trường bởi hệ thức:  t  PL ( r , t )   0   (1) (t  t ' ) E (r , t ' ) dt ' (1.E (r , t3 )dt1dt 2 dt3 (1.9b)   Sử dụng biến đổi Fourier:  ~ E (r ,  )   E (r , t ) exp(it )dt  Tương tự cho P(r,t) và việc sử dụng phương trình (1.11)  là hằng số điện môi, ~(r ,  ) là biến đổi Fourier của  (r ,  ). Nói chung  (r ,  ) là phức, phần ảo và phần thực của nó liên quan tới chỉ số chiết suất n và hệ số hấp thụ  .12) 2 Sử dụng phương trình (1.14) nc Cả n và  đều phụ thuộc tần số. Sự phụ thuộc tần số của n dẫn đến hiện tượng tán sắc.

Để giải phương trình (1.10) trước hết ta đơn giản hoá bằng việc bỏ số hạng n2 trong  vì trong sợi thuỷ tinh mất mát thấp. Sử dụng phương trình ~ ~ ~ (1.15) Từ phương trình (1.16) Với k0 là số sóng trong chân không.17) c  Với  là bước sóng trong chân không ở tần số . Giải phương trình (1.12) ta thu được chỉ số chiết suất của sợi quang. Phương trình lan truyền xung phi tuyến Nghiên cứu đa số các hiệu ứng phi tuyến trong sợi quang liên quan đến việc sử dụng các xung sáng cực ngắn với độ rộng xung nằm trong vùng từ 10ns đến 10fs.

Khi một xung quang học như thế lan truyền trong sợi quang thì cả hai hiệu ứng tán sắc và phi tuyến sẽ ảnh hưởng lên phổ và hình dạng của chúng. Trong phần này chúng ta dẫn ra phương trình cơ bản lan truyền của các xung quang học trong các sợi quang tán sắc phi tuyến. Chúng ta bắt đầu từ phương trình (1. Có thể được viết lại dưới dạng [1, 10]:     1 2E 2  2 PL  2 PNL  E  2 2  0 2  0 c t t t 2 ở đây thành phần phân cực tuyến tính và phi tuyến liên hệ với trường điện từ  E ( r , t ) được cho bởi (1.

8 Các xung quang học được gọi là xung ngắn khi độ rộng của nó cỡ picô- giây. Đối với các xung này, điều kiện chuẩn đơn sắc được thoả mãn   1, phản ứng phi tuyến của môi trường với sóng là tức thời. Khi đó, 0 sự lan truyền của hàm bao được mô tả bởi phương trình [2, 10]: A A i2  2 A 2  1  2  i A A (1.18) z t 2 t trong đó ng 1 - 1  1  1 dn    n    liên hệ với vận tốc nhóm của xung: v g  vg c c d  1 (  g là vận tốc nhóm của xung). 2 - 2  1  2 dn   d n2  là độ tán sắc vận tốc nhóm.

c  d d  n -   2 0 là hệ số phi tuyến. Aeff là tiết diện hiệu dụng của sợi quang. cAeff Để đơn giản, ta xét trong hệ tọa độ chuyển động với vận tốc bằng vận z tốc nhóm  g bằng cách đưa vào biến: T = t -. vg Với phép đổi biến này, phương trình (1.11) sẽ có dạng sau: A i2  2A 2  2  i A A (1.19) z 2 T Phương trình (1.19) mô tả quá trình lan truyền của hàm bao biến thiên chậm của xung ánh sáng trong môi trường tán sắc phi tuyến, được gọi là phương trình Schrodinger phi tuyến (Nonlinear Schrodinger Equation- NLSE).

Phương trình này mô tả phù hợp sự lan truyền xung cỡ picô giây hoặc lớn hơn. Số hạng thứ hai ở vế trái mô tả hiệu ứng tán sắc vận tốc nhóm (GVD), còn số hạng ở vế phải mô tả hiệu ứng tự biến điệu pha. Như vậy, khi truyền trong sợi quang các xung ánh sáng ngắn có công suất đỉnh lớn một giá trị ngưỡng nào đó (ngưỡng hiệu ứng Kerr) sẽ tác động lên môi trường sợi 9 quang làm thay đổi chiết suất. Chiết suất thay đổi kết hợp với hiệu ứng tán sắc sẽ dẫn đến hiệu ứng tự biến điệu pha và cuối cùng dạng xung sẽ thay đổi.

Trong phương trình (1.19), biên độ A được giả thiết chuẩn hóa theo công suất quang A. Đại lượng  A có đơn vị đo là m -1, nếu hệ số chiết 2 2 suất phi tuyến n 2 có đơn vị đo là m2/W. Tham số A eff tiết diện mode hiệu dụng của sợi quang được định nghĩa như sau: 2   2     F(x, y) dxdy  A eff      4   F(x, y) dxdy  Để xác định được tiết diện mode hiệu dụng, chúng ta cần sử dụng phân bố F(x, y) đối với mode cơ bản của sợi quang. Rõ ràng A eff phụ thuộc vào bán kính lõi và bán kính vỏ của sợi quang.

Nếu phân bố F(x, y) có dạng gần Gauss  x 2  y2  2 F(x, y)  exp  2  , trong đó w là tham số độ rộng thì A eff  w.  w  Phương trình (1.19) mô tả quá trình lan truyền của xung pico giây trong các sợi đơn mode. Phương trình này có thể rút gọn trong điều kiện nhất định. Các hiệu ứng tác động vào quá trình lan truyền đó là hấp thụ thông qua hệ số hấp thụ , hiệu ứng tán sắc thông qua vận tốc nhóm  1 và hệ số tán sắc vận tốc nhóm 2 và hiệu ứng phi tuyến Kerr thông qua hệ số .

Nếu chúng ta xét trường hợp bao xung chuyển động với vận tốc nhóm v g  1 / 1 thì hiệu ứng tán sắc của vận tốc nhóm (GVD – group velocity dispersion) sẽ thông qua  2. Tham số  2 của hiệu ứng GVD có giá trị dương hoặc âm, phụ thuộc vào bước sóng ánh sáng  nhỏ hơn hay lớn hơn bước sóng tán sắc không  D của sợi quang, tại đó tham số tán sắc D  d1 / d  d 2n / cd 2  0 (xem hình 1. Trong chế độ tán sắc dị thường, 10 tức là  > D, tham số 2 có giá trị âm và trong sợi quang có thể hình thành soliton. Tham số tán sắc Bước sóng (m) Hình 1.

Thay đổi tham số tán sắc D=d 1/d (liên tục) và  2 (đường đứt) của sợi thủy tinh [10]. Phương trình (1.19) là phương trình đạo hàm vi phân tuyến tính. Để giải phương trình này, người ta sử dụng một phương pháp giải tích đó là phương pháp tán xạ ngược và thu được lớp nghiệm rất thú vị là các nghiệm Soliton Một lưu ý rằng, trong phương trình (1.19) ta đã bỏ qua sự hao phí trong quá trình lan truyền xung.
