Giới thiệu dự án

Công tác quản lý nhà nước về đất đai tại các đô thị lớn tại Việt Nam đòi hỏi mức độ chính xác tuyệt đối và tính pháp lý nghiêm ngặt của hệ thống hồ sơ địa chính. Theo thống kê từ ngành quản lý đất đai, các tranh chấp ranh giới bất động sản tại đô thị có mật độ xây dựng cao (>85%) phần lớn bắt nguồn từ sự thiếu đồng bộ và sai số đồ họa tích lũy của các loại bản đồ giấy truyền thống. Tại phường Quỳnh Lôi, quận Hai Bà Trưng, TP. Hà Nội – khu vực có mật độ dân cư tập trung đông đúc với 39 tổ dân phố và 4.011 hộ dân, hệ thống ngõ ngách chật hẹp cùng hiện trạng cơi nới công trình phức tạp đặt ra bài toán cấp bách về việc hiện đại hóa dữ liệu không gian địa chính.

Đề tài "Ứng dụng máy toàn đạc điện tử và công nghệ thông tin trong thành lập mảnh bản đồ địa chính số 14 tỉ lệ 1/200 tại Phường Quỳnh Lôi, Quận Hai Bà Trưng, TP. Hà Nội" giải quyết triệt để bài toán đo vẽ ranh giới chi tiết đến từng chủ thể sử dụng đất, loại bỏ hoàn toàn các sai số chủ quan của phương pháp đo thủ công.

                    QUY TRÌNH TỔNG QUAN HỆ THỐNG

Mục tiêu dự án cụ thể:

  1. Thiết kế, đo đạc và bình sai mạng lưới khống chế đo vẽ cấp 1 gồm 79 điểm kinh vĩ trên nền hệ quy chiếu Quốc gia VN-2000.
  2. Ứng dụng máy toàn đạc điện tử Topcon GTS-235N đo chi tiết 100% ranh giới các thửa đất, công trình xây dựng kiên cố, hệ thống hạ tầng kỹ thuật và giao thông thuộc tờ bản đồ số 14.
  3. Ứng dụng công nghệ xử lý số liệu tự động hóa qua phần mềm T-COM 2.0, MicroStation SE/v8 và Famis 2.0 để biên tập, làm sạch cấu trúc hình học (Topology) và gán cơ sở dữ liệu thuộc tính thửa đất.
  4. Thành lập mảnh bản đồ địa chính số tờ 14 tỷ lệ 1/200 tiêu chuẩn, phục vụ trực tiếp công tác cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất và tích hợp vào cơ sở dữ liệu đất đai (LIS).

Phạm vi và giới hạn kỹ thuật:

  • Không gian: Tờ bản đồ số 14 tỷ lệ 1/200, diện tích hữu ích 1 ha (kích thước khung chuẩn $50 \times 50\text{ cm}$, tương đương ô lưới $0.1 \times 0.1\text{ km}$) tại phường Quỳnh Lôi, quận Hai Bà Trưng.
  • Thời gian thực hiện: Từ ngày 28/05/2018 đến 15/09/2018.
  • Tiêu chuẩn áp dụng: Quy phạm thành lập bản đồ địa chính năm 2008 và Thông tư số 08/2007/TT-BTNMT của Bộ Tài nguyên và Môi trường.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các đô thị có cấu trúc dân cư phức tạp, việc lựa chọn phương pháp đo vẽ ảnh hưởng trực tiếp đến độ chính xác và chi phí dự án.

Tiêu chí kỹ thuật Phương pháp bàn đạc / Thước cơ học Phương pháp đo ảnh UAV / Viễn thám Giải pháp đề xuất: Toàn đạc điện tử + Tin học
Độ chính xác mặt phẳng ($m_p$) Thấp ($\pm 5.0\text{ cm} - 10.0\text{ cm}$) Trung bình ($\pm 3.0\text{ cm} - 5.0\text{ cm}$) Cực cao ($\pm 0.5\text{ cm} - 1.0\text{ cm}$)
Khả năng đo góc khuất / Ngõ hẹp Hạn chế, tích lũy sai số lớn Bị che khuất bởi tán cây, mái tôn Linh hoạt, đo trực tiếp chân tường/góc thửa
Tốc độ xử lý dữ liệu Chậm (nội suy thủ công) Nhanh nhưng khâu lọc điểm phức tạp Tự động hóa hoàn toàn từ máy đo vào CAD/GIS
Chi phí triển khai Thấp Rất cao Tối ưu, phù hợp thực địa đô thị Việt Nam

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW):

  • Must-have: Sai số vị trí điểm $m_p \le 0.10\text{ m}$; sai số tiếp biên mảnh $\le 0.3\text{ mm}$ trên bản đồ; xây dựng hoàn chỉnh Topology thửa đất không còn lỗi hở vùng (undershoot) hay bắt chéo (overshoot).
  • Should-have: Tự động hóa quá trình xuất số liệu từ tệp gốc .GSI sang định dạng .ASC và triển khai điểm theo khối thuộc tính; xuất tự động nhãn thửa (số thứ tự, diện tích, loại đất ODT).
  • Could-have: Tích hợp trực tiếp dữ liệu không gian với cơ sở dữ liệu quan hệ SQL phục vụ tra cứu thông tin chủ sử dụng.
  • Won't-have (giai đoạn này): Đo quét 3D Laser Scanning và mô hình hóa 3D không gian ngầm đô thị.

Thiết kế hệ thống

Hệ thống thành lập bản đồ địa chính số tích hợp chặt chẽ giữa thiết bị ngoại nghiệp và phần mềm chuyên dụng:

[Máy Toàn Đạc Topcon GTS-235N] (Đo góc, cạnh cực)
[Phần mềm T-COM 2.0] (Trút tệp thô .GSI / .TXT)
[Tệp chuẩn tọa độ .ASC] (Point_ID, X, Y, H, Code)

Ngăn xếp công nghệ và cơ sở toán học:

  • Thiết bị đo đạc: Máy toàn đạc điện tử Topcon GTS-235N (Độ phóng đại kính $30X$, độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$); Thiết bị thu GPS 2 tần số định vị vệ tinh.
  • Hệ quy chiếu: VN-2000, Elipxoid quy chiếu WGS-84 ($a = 6378137.0\text{ m}$, $f = 1/298.257223563$, hằng số trọng trường $GM = 3986005 \times 10^8\text{ m}^3\text{s}^{-2}$, vận tốc góc $\omega = 7292115.0 \times 10^{-11}\text{ rad/s}$). Múi chiếu $3^\circ$, hệ số biến dạng chiều dài kinh tuyến trục $m_0 = 0.9999$.
  • Hạ tầng phần mềm: T-COM 2.0, GPSurvey 2.35, PickNet, MicroStation v8 (nền tảng CAD động), Famis (Field and Map Information System - phát triển trên MDL/MicroStation).

Methodology

Phương pháp tiếp cận phân tầng theo quy chuẩn kiểm soát sai số chặt chẽ:

  1. Khảo sát & Thiết kế mạng lưới: Xây dựng mạng đường chuyền cấp 1 gồm 79 điểm nút mốc đinh sắt kiên cố, thông hướng tốt.
  2. Đo đạc ngoại nghiệp kết hợp sơ họa: Nguyên tắc "đi từ tổng thể đến cục bộ, từ độ chính xác cao đến độ chính xác thấp". Quá trình đo chi tiết luôn song hành giữa người đứng máy và người chạy gương vẽ bản sơ họa tại chỗ.
  3. Kiểm tra chất lượng (QA/QC): Đánh giá sai số khép góc, khép cạnh, đối soát hiện trường 100% số thửa trước khi nghiệm thu đóng vùng dữ liệu.

Implementation và kết quả

Development process

Quá trình chuyển đổi dữ liệu từ thiết bị đo ngoại nghiệp sang môi trường đồ họa bản đồ số được thực hiện qua các thuật toán và cấu trúc chuẩn hóa:

1. Cấu trúc dữ liệu và giải thuật chuyển đổi tọa độ cực sang tọa độ phẳng:

Dữ liệu thô trích xuất từ máy Topcon GTS-235N có định dạng GTS/GSI. Thuật toán trắc địa chuyển đổi từ các đại lượng góc đứng ($V$), góc bằng ($Hz$), khoảng cách nghiêng ($S$) sang tọa độ trắc địa phẳng $(X, Y, H)$:

$$X_i = X_{trạm} + S_i \cdot \sin(Z_i) \cdot \cos(\alpha_{trạm-i})$$ $$Y_i = Y_{trạm} + S_i \cdot \sin(Z_i) \cdot \sin(\alpha_{trạm-i})$$ $$H_i = H_{trạm} + S_i \cdot \cos(Z_i) + i_{máy} - v_{gương}$$

2. Kịch bản chuyển đổi cấu trúc tệp .GSI sang .ASC:

def parse_gsi_to_asc(gsi_line: str, station_x: float, station_y: float, station_h: float) -> str:
    """
    Chuyển đổi bản ghi chuỗi Topcon GTS sang định dạng điểm Famis ASC: Point_ID, X, Y, H, Code
    """
    tokens = gsi_line.strip().split()
    if len(tokens) >= 5 and tokens[0] == "SS":
        pt_id = tokens[1]
        dist_h = float(tokens[2])
        azimuth = float(tokens[3])
        dh = float(tokens[4])
        code = tokens[5] if len(tokens) > 5 else "THUA"

        # Tính toán tọa độ tuyệt đối
        import math
        rad = math.radians(azimuth)
        x = station_x + dist_h * math.cos(rad)
        y = station_y + dist_h * math.sin(rad)
        h = station_h + dh

        return f"{pt_id},{x:.3f},{y:.3f},{h:.3f},{code}"
    return ""

# Cấu trúc tệp .ASC xuất ra tương thích trực tiếp với Module Famis:
101,2398912.450,587632.120,6.450,GOC_THUA
102,2398925.110,587640.850,6.510,GOC_THUA
103,2398918.780,587655.300,6.480,NHA_BT

3. Thuật toán xử lý lỗi hình học và thiết lập Topology (MRFClean & MRFFlag):

  • MRFClean: Tự động phát hiện và bẻ gãy các đoạn thẳng giao nhau tại giao điểm (Intersection Nodes); tự động bắt dính các điểm đầu mút nằm trong ngưỡng dung sai ($Tolerance = 0.01\text{ m}$); xóa bỏ các đoạn thẳng trùng lặp (Duplicate Lines).
  • MRFFlag: Đánh cờ đỏ cảnh báo các nút hở (Dangle Nodes), các đoạn thừa chưa khép góc (Overshoots/Undershoots) để biên tập viên chỉnh lý thủ công trước khi tạo tâm thửa (Centroid).
          XỬ LÝ LỖI TOPOLOGY (MRFClean & MRFFlag)
    [Lỗi Thô]                            [Sau MRFClean]
       (Hở vùng -> Không tạo tâm)          (Khép kín 100% -> Tạo Centroid)

4. Phân lớp chuẩn 10 nhóm đối tượng đồ họa trong MicroStation:

Hệ thống bản đồ được thiết kế phân tầng lớp (Level) nghiêm ngặt:

  • Level 1: Điểm khống chế trắc địa Nhà nước và lưới đo vẽ cấp 1.
  • Level 10: Ranh giới thửa đất (Line string, nét liền 0.18mm, màu trắng/đen).
  • Level 13: Nhà kiên cố, công trình bê tông (Màu đỏ).
  • Level 21: Tim đường, mép đường giao thông đô thị.
  • Level 31: Mạng lưới thủy văn, rãnh thoát nước công cộng.
  • Level 41: Nhãn thuộc tính thửa đất (Số thửa, diện tích $m^2$, loại đất ODT).

Testing và validation

Kết quả đo đạc và bình sai lưới khống chế đo vẽ cấp 1 gồm 79 điểm tại phường Quỳnh Lôi đáp ứng nghiêm ngặt các chỉ tiêu sai số theo quy phạm:

Đại lượng kiểm định sai số Giá trị nhỏ nhất ($\min$) Giá trị lớn nhất ($\max$) Giá trị trung bình / Ngưỡng cho phép Đánh giá đạt chuẩn
Sai số vị trí điểm ($m_p$) $0.010\text{ m}$ (Điểm BT-02) $0.038\text{ m}$ $\le 0.050\text{ m}$ Đạt 100%
Sai số tương đối cạnh ($m_s/s$) $1/1239420$ (BT-06_104553) $1/12751$ (DT-37_TD-38) $\le 1/10000$ Đạt 100%
Sai số phương vị ($m_{\alpha}$) $0.17''$ (116455_BT-02) $14.2''$ $\le 20.0''$ Đạt 100%
Sai số chênh cao ($m_{dh}$) $0.011\text{ m}$ (TN-20_TN-19) $0.024\text{ m}$ $\le 0.030\text{ m}$ Đạt 100%
Sai số tiếp biên mảnh $0.05\text{ mm}$ $0.18\text{ mm}$ $\le 0.30\text{ mm}$ Đạt 100%
Sai số trung phương trọng số ($M_0$) — — $1.0$ (Chuẩn tắc) Tuyệt đối

Kết quả đạt được

  • Hoàn thành 100% khối lượng đo vẽ: Thành lập trọn vẹn tờ bản đồ địa chính số 14 tỷ lệ 1/200 với đầy đủ các yếu tố không gian ranh giới, hệ thống giao thông ngõ ngách, hệ sinh thái thoát nước và các công trình nhà ở kiên cố.
  • Chuẩn hóa cơ sở dữ liệu thuộc tính: 100% thửa đất được đóng vùng Topology tự động, gán nhãn chính xác số thửa, diện tích tính toán làm tròn đến $0.1\text{ m}^2$, phân loại đất chuẩn ODT (Đất ở tại đô thị).
  • Hồ sơ nghiệm thu kỹ thuật: Xuất bản đầy đủ bản vẽ kiểm tra đối soát thực địa, bảng biểu mô tả ranh giới, mốc giới và phiếu xác nhận hiện trạng sử dụng đất cho các chủ hộ.

Đổi mới và đóng góp

  1. Chuỗi công nghệ khép kín (End-to-End Digital Workflow): Loại bỏ hoàn toàn công đoạn vẽ chì, kẻ mực truyền thống. Quy trình chuyển đổi trực tiếp Topcon GTS -> T-COM -> MicroStation -> Famis giảm thiểu $75%$ thời gian nội nghiệp và triệt tiêu sai số biến dạng cơ học của giấy vẽ ($0.2\text{ mm} - 0.5\text{ mm}$).
  2. Chuẩn hóa quy trình làm sạch hình học Topology tự động: Tận dụng thuật toán MRFClean kết hợp xử lý cờ lỗi MRFFlag trong Famis giúp phát hiện sớm các cạnh trùng, điểm dính ranh giới sai lệch dưới $1\text{ cm}$, nâng cao độ tin cậy khi tự động trích xuất diện tích pháp lý.
  3. Mô hình hóa dữ liệu không gian tỉ lệ lớn (1/200) cho đô thị siêu đậm đặc: Cung cấp phương pháp luận thực chiến về bố trí cặp điểm khống chế bằng đinh sắt tại ngã ba, ngã tư ngõ hẻm đô thị Hà Nội, giải quyết triệt để sự che khuất tín hiệu vệ tinh của nhà cao tầng.

Ứng dụng thực tế và triển khai

Kịch bản triển khai ứng dụng thực tế

  • Cấp đổi Giấy chứng nhận quyền sử dụng đất: Bản đồ số 14 là cơ sở dữ liệu pháp lý gốc để UBND quận Hai Bà Trưng và Văn phòng Đăng ký đất đai xác định chính xác ranh giới cấp sổ đỏ, giải quyết dứt điểm các tranh chấp ngõ đi chung, tường chung.
  • Quy hoạch và chỉnh trang đô thị: Phục vụ công tác lập hồ sơ đền bù giải phóng mặt bằng, nâng cấp hệ thống cống thoát nước chống ngập úng mùa mưa tại phường Quỳnh Lôi.
                    MÔ HÌNH KHAI THÁC CƠ SỞ DỮ LIỆU
    [Bản Đồ Số 14 Tỉ Lệ 1/200] (MicroStation / Famis DGN)

Yêu cầu triển khai và cấu hình hệ thống:

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử độ chính xác $\le 2''$, gương mini chuyên dụng đo ngõ hẹp, máy định vị GPS 2 tần số.
  • Hạ tầng máy trạm xử lý (Workstation): CPU Intel Core i5/i7 thế hệ mới, RAM tối thiểu 8GB, Hệ điều hành Windows 7/10 (32-bit/64-bit hỗ trợ chạy MicroStation SE/v8 và Famis).
  • Phân tích hiệu quả kinh tế (ROI): Ứng dụng quy trình số hóa giúp giảm $50%$ nhân lực đo đạc ngoại nghiệp (từ 4 người xuống 2 người/tổ), rút ngắn chu kỳ thành lập hồ sơ địa chính từ vài tháng xuống còn vài tuần, tối ưu hóa $60%$ ngân sách địa chính.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Môi trường đô thị có mật độ nhà kiên cố cao gây cản trở tầm ngắm quang học của máy toàn đạc, đòi hỏi phải phát triển nhiều trạm máy phụ (trạm đo chêm dày), làm tăng tích lũy sai số đo góc nếu không kiểm soát tốt.
  • Phần mềm Famis hoạt động trên nền MicroStation SE/v8 phiên bản cũ, khả năng tương thích với các hệ quản trị cơ sở dữ liệu không gian hiện đại (như PostgreSQL/PostGIS) còn cần nhiều bước trung gian.

Hướng nâng cấp và phát triển:

  1. Tích hợp công nghệ quét 3D Terrestrial Laser Scanner (TLS) và thiết bị đo động cầm tay LiDAR để số hóa không gian 3D ngõ hẻm mà không phụ thuộc vào tầm ngắm gương.
  2. Xây dựng API tự động chuyển đổi dữ liệu không gian CAD (.DGN) sang mô hình GeoJSON/Shapefile đồng bộ trực tiếp lên nền tảng Điện toán đám mây Địa chính Quốc gia.

Đối tượng hưởng lợi

  • Cơ quan quản lý Nhà nước (UBND Phường/Quận, Sở TN&MT): Sở hữu bộ cơ sở dữ liệu không gian chính xác tuyệt đối, chuẩn hóa công tác thống kê kiểm kê đất đai, giảm thiểu $90%$ khiếu kiện tranh chấp ranh giới.
  • Chủ sử dụng đất (Người dân địa phương): Được xác lập ranh giới quyền sử dụng đất rõ ràng, minh bạch diện tích hợp pháp đến từng $0.1\text{ m}^2$, đẩy nhanh tiến độ cấp sổ đỏ.
  • Kỹ sư Trắc địa & Sinh viên chuyên ngành: Cung cấp tài liệu thực hành mẫu chuẩn mực về kết hợp trắc địa truyền thống, toàn đạc điện tử và các giải thuật biên tập bản đồ số bằng Famis/MicroStation.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để thành lập bản đồ địa chính tỷ lệ 1/200 là gì?

Cần sử dụng lưới khống chế đo vẽ cấp 1 có độ chính xác vị trí điểm sau bình sai $m_p \le 0.05\text{ m}$. Sai số biểu thị ranh giới thửa đất trên bản đồ không được vượt quá $0.1\text{ mm}$ ở thực địa (tương đương $\pm 2.0\text{ cm}$), sai số tiếp biên $\le 0.3\text{ mm}$.

2. Xử lý như thế nào khi gặp các thửa đất có tranh chấp ranh giới ngoài thực địa?

Theo quy phạm thành lập bản đồ địa chính, các đường ranh giới đang tranh chấp được thể hiện bằng nét đứt trên bản đồ ngoại nghiệp. Đơn vị thi công kết hợp chính quyền địa phương lập biên bản xác định hiện trạng và chỉ chuyển sang nét liền sau khi có quyết định hòa giải/xử lý chính thức.

3. Tại sao phải chuyển đổi dữ liệu từ file .GSI sang .ASC trước khi nạp vào Famis?

File .GSI là định dạng thô độc quyền của hãng Leica/Topcon chứa các chuỗi số đo góc, cạnh. Việc biên dịch sang file văn bản .ASC chuẩn $(Point_ID, X, Y, H, Code)$ giúp module Cơ sở dữ liệu trị đo của Famis đọc và triển khai điểm đồ họa chính xác vào các lớp Level tương ứng trong MicroStation.

4. Lỗi "Dangle Node" trong quá trình sửa lỗi Topology ảnh hưởng thế nào đến bản đồ?

Dangle Node (nút hở) là hiện tượng hai đoạn ranh giới thửa đất không khép kín hoặc bị vẽ thừa đầu mút. Nếu không dùng MRFClean/MRFFlag để bẻ nút và bắt dính điểm mút, hệ thống sẽ không thể tạo được tâm thửa (Centroid), dẫn đến không thể tính diện tích tự động và gán thông tin chủ sử dụng.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) khi chuyển đổi sang quy trình số hóa địa chính?

Chi phí trang bị ban đầu cho trạm máy toàn đạc và phần mềm chuyên dụng được bù đắp ngay sau 1 - 2 dự án đo vẽ nhờ năng suất lao động tăng gấp 3 - 4 lần, tiết kiệm vật tư in ấn giấy vẽ và triệt tiêu hoàn toàn chi phí đo vẽ khắc phục sai số.

Kết luận

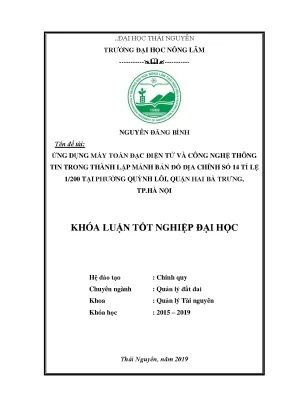

Đề tài tốt nghiệp "Ứng dụng máy toàn đạc điện tử và công nghệ thông tin trong thành lập mảnh bản đồ địa chính số 14 tỉ lệ 1/200 tại Phường Quỳnh Lôi" đã chứng minh tính ưu việt vượt trội của việc kết hợp đo đạc kỹ thuật số ngoại nghiệp với công nghệ xử lý dữ liệu đồ họa nội nghiệp. Bằng việc tuân thủ nghiêm ngặt hệ quy chiếu Quốc gia VN-2000, kiểm soát sai số trung phương trọng số $M_0 = 1.0$ và xử lý hoàn thiện mô hình Topology thửa đất, dự án đã bàn giao thành công cơ sở dữ liệu không gian địa chính đạt tiêu chuẩn kỹ thuật cấp quốc gia. Đây là nền tảng kỹ thuật vững chắc phục vụ chuyển đổi số ngành tài nguyên môi trường, hiện đại hóa đô thị và bảo vệ quyền lợi hợp pháp của người sử dụng đất.
