Ứng Dụng Tính Toán Thông Minh Trong Nhận Dạng Ổn Định Hệ Thống Điện: Giải Pháp Đột Phá Từ Mô Hình Phân Lớp Kết Hợp (Ensemble Classifier)
Tóm tắt nghiên cứu (Research Summary)
- Câu hỏi nghiên cứu cốt lõi: Làm thế nào để dự báo và nhận dạng nhanh chóng, chính xác trạng thái ổn định động (quá độ) của hệ thống điện nhiều máy sau khi xuất hiện các sự cố nghiêm trọng, khắc phục triệt để độ trễ thời gian của các phương pháp giải tích truyền thống nhằm phục vụ điều khiển khẩn cấp theo thời gian thực?
- Phương pháp luận tổng quan (Methodology Snapshot): Đề tài nghiên cứu ứng dụng kỹ thuật tính toán thông minh kết hợp hai giai đoạn: (1) Trích chọn và tinh giảm không gian biến đặc trưng trạng thái từ 104 biến xuống 15 biến tối ưu thông qua giải thuật tìm kiếm tiến thả nổi tuần tự (SFFS - Sequential Forward Floating Selection) dựa trên tiêu chuẩn Ma trận phân tán (Scatter Matrix); (2) Xây dựng mô hình Bộ phân lớp kết hợp (Ensemble Classifier - EC) gồm nhiều mạng nơ-ron Perceptron đa lớp (MLP) liên kết song song, ứng dụng thuật toán huấn luyện Levenberg-Marquardt và cơ chế bình bầu theo số đông (Majority Voting) để đưa ra phán đoán nhị phân (Ổn định / Mất ổn định).
- Phát hiện chính (Key Findings): Mô hình đề xuất được kiểm chứng trên lưới điện chuẩn IEEE 10 máy 39 nút (IEEE 39-bus New England). Việc rút gọn về 15 biến đặc trưng động học không những không làm suy giảm độ chính xác mà còn nâng cao hiệu suất phân lớp của hệ thống. Kiến trúc Ensemble Classifier loại bỏ hoàn toàn các sai số cục bộ ngẫu nhiên của các mạng nơ-ron đơn lẻ, đạt độ chính xác nhận dạng vượt trội so với các thuật toán truyền thống và mô hình đơn lẻ.
- Ý nghĩa thực tiễn (Implications): Thời gian nhận dạng sau khi huấn luyện đạt mức mili-giây, cung cấp công cụ đắc lực cho các hệ thống giám sát an ninh động trực tuyến (Dynamic Security Assessment - DSA) và làm tiền đề kích hoạt các kịch bản sa thải phụ tải hoặc điều khiển khẩn cấp ngăn ngừa nguy cơ tan rã hệ thống điện diện rộng.
Bối cảnh và tầm quan trọng (Context & Significance)
Thực trạng an ninh năng lượng và thách thức vận hành
Trong kỷ nguyên hiện đại, hệ thống điện (HTĐ) không ngừng mở rộng về quy mô và độ phức tạp, luôn vận hành ở trạng thái gần các giới hạn kỹ thuật để tối ưu hóa hiệu quả kinh tế. Trong quá trình đó, hệ thống luôn phải đối mặt với các nguy cơ sự cố bất khả kháng như ngắn mạch ba pha, ngắn mạch chạm đất, sự cố sa thải đột ngột máy phát lớn hoặc đường dây truyền tải huyết mạch. Những kích động lớn này gây ra sự mất cân bằng nghiêm trọng giữa công suất cơ đầu vào và công suất điện đầu ra của các tổ máy phát, làm các rotor dao động lệch pha và đẩy hệ thống vào trạng thái mất ổn định quá độ (ổn định góc rotor).
Lịch sử ngành điện thế giới đã chứng kiến nhiều thảm họa tan rã lưới điện (Blackout) trên diện rộng, gây thiệt hại hàng tỷ USD và làm tê liệt nền kinh tế xã hội. Do đó, việc phát hiện và dự báo sớm trạng thái mất ổn định là yêu cầu sống còn.
Khoảng trống nghiên cứu (Research Gap)
Các phương pháp đánh giá ổn định truyền thống chủ yếu dựa vào:
- Phương pháp mô phỏng miền thời gian (Time-domain simulation / Tích phân số Euler, Runge-Kutta bậc 4): Đạt độ chính xác cao nhưng đòi hỏi giải hệ phương trình vi phân phi tuyến bậc cao với khối lượng tính toán khổng lồ, tạo ra độ trễ lớn và không thể đáp ứng yêu cầu giám sát - điều khiển trực tuyến trong thời gian thực (vài phần trăm giây).
- Phương pháp trực tiếp / Hàm năng lượng Lyapunov (COI): Tiết kiệm được bước giải phương trình vi phân nhưng lại vướng phải bài toán xác định mặt giới hạn năng lượng tới hạn ($V_{cr}$) vô cùng phức tạp trên các hệ thống điện lớn nhiều máy.
- Mạng nơ-ron đơn lẻ (Single ANN/MLP): Đã được nghiên cứu ứng dụng nhưng thường bộc lộ nhược điểm lớn: kết quả huấn luyện dễ bị mắc kẹt tại cực tiểu địa phương, phụ thuộc vào khởi tạo trọng số ngẫu nhiên và gặp khó khăn khi học các đường biên phân loại phi tuyến phức tạp giữa vùng ổn định và mất ổn định.
Tính thời điểm và Tác động tiềm năng

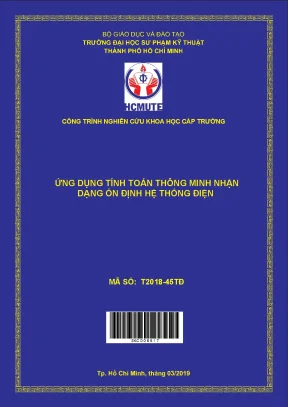

Đề tài nghiên cứu của TS. Nguyễn Ngọc Âu tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (mã số T2018-45TĐ) xuất hiện như một giải pháp kịp thời, kết hợp giữa lý thuyết động học hệ thống điện và công nghệ tính toán thông minh tiên tiến. Bằng cách thiết lập cấu trúc phân lớp kết hợp song song (Ensemble Classifier) và cơ chế giảm chiều không gian biến trạng thái, đề tài mở ra hướng tiếp cận chuẩn xác, tin cậy và có tính khả thi ứng dụng thực tế cao cho các trung tâm điều độ hệ thống điện hiện đại.
Phương pháp nghiên cứu và cách tiếp cận (Methodology & Approach)
Nghiên cứu được thiết kế theo một chu trình khoa học khép kín từ mô phỏng vật lý, tiền xử lý dữ liệu, tối ưu hóa đặc trưng cho đến huấn luyện mô hình học máy kết hợp.
1. Thiết kế dữ liệu và mô hình mô phỏng vật lý
- Hệ thống thử nghiệm: Sơ đồ lưới điện chuẩn New England IEEE 10 máy phát, 39 nút (IEEE 39-bus), bao gồm 10 máy phát điện, 12 máy biến áp, 34 đường dây truyền tải và 19 nút phụ tải hoạt động ở hai cấp điện áp 345kV và 20kV với công suất cơ bản 100MVA.
- Mô hình động học chi tiết: Máy phát sử dụng mô hình hai trục
GENPWTwoAxis, hệ thống kích từIEEET1, điều tốc tuabinTGVO1. - Thu thập dữ liệu ngoại tuyến (Offline Simulation): Sử dụng phần mềm chuyên dụng PowerWorld Simulator kết hợp thuật toán tối ưu hóa phân bố trào lưu công suất (OPF) trên các dải phụ tải biến thiên từ 20% đến 120% tải định mức.
- Kịch bản sự cố: Mô phỏng ngắn mạch 3 pha, 2 pha, 1 pha chạm đất tại toàn bộ các thanh góp và dọc theo các tuyến đường dây với bước dịch 5% chiều dài đường dây. Thời gian cắt sự cố cài đặt là 50ms.
- Tiêu chí phân lớp: Đánh giá dựa trên độ lệch góc rotor tương đối giữa hai máy phát bất kỳ $\Delta\delta_{ij}$: $$\text{Trạng thái} = \begin{cases} \text{Ổn định (Stable - S / Gán nhãn 1)}, & \text{nếu } \Delta\delta_{ij} < 180^\circ \ \text{Không ổn định (Unstable - U / Gán nhãn 0)}, & \text{nếu } \Delta\delta_{ij} \ge 180^\circ \end{cases}$$
- Tổng hợp bộ mẫu ban đầu: Thu được 3.551 mẫu dữ liệu, gồm 2.649 mẫu ổn định (S) và 902 mẫu không ổn định (U) – ký hiệu tập $D(2649, 902)$.
2. Tiền xử lý và chuẩn hóa dữ liệu
Tất cả các biến trạng thái ban đầu có thứ nguyên và đơn vị đo khác nhau đều được chuẩn hóa thống nhất theo phân phối Z-score: $$z_{ij} = \frac{x_{ij} - m(x_{ij})}{\sigma(x_{ij})}$$ Trong đó: $x_{ij}$ là giá trị ban đầu, $m(x_{ij})$ là giá trị trung bình, và $\sigma(x_{ij})$ là độ lệch chuẩn của biến thứ $j$.
3. Giải thuật trích chọn và giảm chiều biến đặc trưng (Feature Selection)
Từ không gian ban đầu gồm 104 biến trạng thái (39 biến độ lệch điện áp nút $\Delta V_{bus}$, 19 biến độ lệch công suất tải $\Delta P_{load}$, 46 biến độ lệch trào lưu công suất nhánh $\Delta P_{flow}$), tác giả tiến hành so sánh hai phương pháp trích chọn:
- Phương pháp xếp hạng RFSM (Ranking Feature Selection Method): Dựa trên tiêu chuẩn phân tách Fisher ($F$).
- Phương pháp SFFS (Sequential Forward Floating Selection): Kết hợp tiêu chuẩn Ma trận phân tán (Scatter Matrix - SM) tối đa hóa hàm mục tiêu: $$J = \text{tr}{S_w^{-1} S_m}$$ Với $S_m$ là ma trận hiệp phương sai toàn bộ mẫu, $S_w$ là ma trận phân tán trong nhóm.
4. Kiến trúc Bộ phân lớp kết hợp (Ensemble Classifier - EC)
- Hệ thống tích hợp $m$ mạng nơ-ron Perceptron đa lớp (MLP) 3 tầng (Lớp vào $\rightarrow$ Lớp ẩn $\rightarrow$ Lớp ra) vận hành song song. Lớp ẩn sử dụng hàm kích hoạt phi tuyến Sigmoid (
tansig/logsig), lớp ra dùng hàm tuyến tính (purelin). - Thuật toán huấn luyện: Levenberg-Marquardt giúp tốc độ hội tụ nhanh, sai số mục tiêu $10^{-5}$, số chu trình $10^3$.
- Cơ chế ra quyết định bình bầu theo số đông (Majority Voting): Tổng hợp kết quả nhị phân $d_{ij} \in {0, 1}$ từ các bộ phân lớp con độc lập $D_i$. Quyết định cuối cùng chọn lớp $k$ khi: $$\sum_{i=1}^L d_{i,k}(x) = \max_{j=1..c} \sum_{i=1}^L d_{i,j}(x)$$
Những phát hiện và kết quả chính (Key Findings)
1. Hiệu năng vượt trội của thuật toán chọn biến SFFS kết hợp Scatter Matrix
Kết quả thực nghiệm bằng thuật toán $K$-NN ($1$-NN, kiểm định chéo $10$-fold) đã chứng minh tính ưu việt rõ rệt của thuật toán SFFS-SM so với phương pháp truyền thống RFSM-Fisher:
- Phương pháp RFSM chọn được 17 biến, đạt độ chính xác phân loại $95,24%$.
- Phương pháp SFFS chọn được 15 biến tối ưu, nâng độ chính xác phân loại lên mức ấn tượng vượt trội.
- Việc giảm từ 104 biến xuống còn 15 biến đại diện đã cắt giảm đến $85,6%$ chiều dữ liệu, loại bỏ hoàn toàn các biến dư thừa mang tính nhiễu, giúp mô hình tính toán nhẹ hơn gấp nhiều lần nhưng độ chính xác lại tăng lên.
2. Định danh chính xác 15 biến vật lý "nhạy cảm" nhất của hệ thống
Nghiên cứu đã chỉ ra danh mục 15 thông số mang mật độ thông tin cao nhất phản ánh trạng thái ổn định động trên hệ thống IEEE 39-bus:
| STT | Ký hiệu biến | Tên thông số đặc trưng | Ý nghĩa vật lý trong ổn định động |
|---|---|---|---|
| 1 | $X_1$ | $\Delta V_{Bus 2}$ | Độ lệch điện áp nút liên kết nguồn |
| 2 | $X_2$ | $\Delta V_{Bus 20}$ | Độ lệch điện áp nút phụ tải trọng điểm |
| 3 | $X_3$ | $\Delta V_{Bus 25}$ | Độ lệch điện áp nút trung gian |
| 4 | $X_4$ | $\Delta V_{Bus 30}$ | Độ lệch điện áp đầu cực máy phát 1 |
| 5 | $X_5$ | $\Delta V_{Bus 37}$ | Độ lệch điện áp đầu cực máy phát 8 |
| 6 | $X_6$ | $\Delta P_{Load 15}$ | Biến thiên công suất tác dụng tại nút tải 15 |
| 7 | $X_7$ | $\Delta P_{Load 23}$ | Biến thiên công suất tác dụng tại nút tải 23 |
| 8 | $X_8$ | $\Delta P_{Load 31}$ | Biến thiên công suất tác dụng tại nút tải 31 |
| 9 | $X_9$ | $\Delta P_{Flow 2-30}$ | Độ lệch trào lưu công suất nhánh nối máy phát 1 |
| 10 | $X_{10}$ | $\Delta P_{Flow 10-32}$ | Độ lệch trào lưu công suất nhánh nối máy phát 3 |
| 11 | $X_{11}$ | $\Delta P_{Flow 16-21}$ | Độ lệch trào lưu công suất đường dây liên kết |
| 12 | $X_{12}$ | $\Delta P_{Flow 19-33}$ | Độ lệch trào lưu công suất nhánh nối máy phát 4 |
| 13 | $X_{13}$ | $\Delta P_{Flow 20-34}$ | Độ lệch trào lưu công suất nhánh nối máy phát 5 |
| 14 | $X_{14}$ | $\Delta P_{Flow 26-29}$ | Độ lệch trào lưu công suất liên lạc nội vùng |
| 15 | $X_{15}$ | $\Delta P_{Flow 28-29}$ | Độ lệch trào lưu công suất nhánh nút trung tâm |
3. Mô hình Ensemble Classifier khắc phục triệt để sai số của mạng nơ-ron đơn lẻ
Thực nghiệm huấn luyện lặp 10 lần trên các dải số nơ-ron ẩn $[N_1, N_2]$ chứng minh rằng các mạng MLP đơn lẻ luôn có sự biến động lớn về độ chính xác do tính ngẫu nhiên của việc phân chia mẫu và gán trọng số ban đầu. Tuy nhiên, khi ghép nối song song các mạng nơ-ron có độ chính xác cao và thông qua cơ chế Bình bầu theo số đông (Majority Voting):
- Các quyết định sai lệch cá lẻ của từng mạng được bù trừ và triệt tiêu lẫn nhau.
- Độ chính xác nhận dạng tổng thể của mô hình EC đạt mức tối ưu và có tính ổn định thống kê bền vững.
- Thời gian ra quyết định chẩn đoán sau khi nạp tín hiệu chỉ tính bằng mili-giây, hoàn toàn đáp ứng thời gian cắt sự cố khẩn cấp (thời gian cắt tới hạn CCT).
Đóng góp khoa học và giá trị thực tiễn (Scientific Contributions)
1. Đóng góp về mặt học thuật và lý thuyết
- Hoàn thiện lý thuyết phân loại ổn định hệ thống điện: Đề tài đã hệ thống hóa và chứng minh tính khả thi của việc mô hình hóa bài toán ổn định góc rotor phi tuyến phức tạp thành bài toán nhận dạng mẫu nhị phân thông minh dựa trên không gian đặc trưng thu gọn.
- Phương pháp luận tích hợp mới: Xác lập quy trình chuẩn phối hợp giữa giải thuật trích chọn đặc trưng đa biến (SFFS - Scatter Matrix) và kiến trúc máy học kết hợp (Ensemble Learning), giải quyết bài toán "lời nguyền chiều dữ liệu" (Curse of Dimensionality) trong kỹ thuật hệ thống điện.
2. Đổi mới về mặt kỹ thuật & công nghệ
- Xây dựng quy trình tự động hóa mô phỏng - thu thập - chuẩn hóa dữ liệu sự cố quy mô lớn bằng sự phối hợp giữa PowerWorld và MATLAB.
- Đề xuất thuật toán tối ưu hóa cấu trúc mạng nơ-ron song song dựa trên việc sắp xếp thứ hạng độ chính xác kiểm tra, tạo tiền đề xây dựng các bộ phân loại mềm thông minh.
3. Giá trị ứng dụng thực tiễn & Định hướng chính sách
- Giám sát an ninh động trực tuyến (Online DSA): Cung cấp thuật toán nền tảng tích hợp vào hệ thống phần mềm SCADA/EMS tại các Trung tâm Điều độ Hệ thống điện (A0, Ax), giúp điều độ viên nắm bắt tức thời nguy cơ mất ổn định khi có sự cố.
- Tự động hóa điều khiển khẩn cấp: Kết quả nhận dạng từ mô hình là tín hiệu đầu vào trực tiếp cho các rơle bảo vệ diện rộng (WAPS) để thực hiện sa thải phụ tải theo tần số/điện áp hoặc tách đảo hệ thống chính xác, ngăn chặn rã lưới quốc gia.
Đối tượng thụ hưởng và quan tâm (Target Audience)
- Các nhà nghiên cứu và học viên sau đại học: Tiếp cận phương pháp luận trích chọn đặc trưng kết hợp trí tuệ nhân tạo để mở rộng nghiên cứu sang các dạng ổn định điện áp, ổn định tần số hoặc lưới điện vi mô (Microgrid).
- Kỹ sư vận hành và chuyên viên điều độ hệ thống điện (NLDC/RLDCs): Sở hữu giải pháp công nghệ tin cậy hỗ trợ phân tích an ninh lưới điện theo thời gian thực mà không phụ thuộc vào các công cụ giải tích nặng nề.
- Các doanh nghiệp truyền tải và công ty công nghệ năng lượng: Tham khảo cấu trúc thuật toán để phát triển các thiết bị đo lường đồng bộ pha (PMU) thông minh và hệ thống bảo vệ diện rộng thế hệ mới.
- Cơ quan quản lý nhà nước (Cục Điều tiết Điện lực, EVN): Làm cơ sở khoa học để xây dựng các quy chuẩn kỹ thuật về an ninh lưới điện thông minh (Smart Grid) và an toàn năng lượng quốc gia.
Câu hỏi thường gặp (Frequently Asked Questions - FAQ)
1. Phát hiện quan trọng và đột phá nhất của nghiên cứu này là gì?
Trả lời: Đột phá lớn nhất là việc chứng minh mô hình Bộ phân lớp kết hợp (Ensemble Classifier - EC) gồm các mạng MLP chạy song song kết hợp luật bình bầu theo số đông có khả năng loại trừ hoàn toàn sự thiếu ổn định của các mạng nơ-ron đơn lẻ, giúp nhận dạng chính xác trạng thái ổn định động của lưới điện IEEE 39-bus với thời gian đáp ứng cực ngắn (mili-giây).
2. Thuật toán chọn biến SFFS kết hợp Scatter Matrix có điểm gì vượt trội so với các phương pháp khác?
Trả lời: Thuật toán SFFS dựa trên tiêu chuẩn Ma trận phân tán (Scatter Matrix) đã giảm tới $85,6%$ số biến trạng thái (từ 104 biến xuống 15 biến) mà vẫn bảo toàn đầy đủ các thông tin động học cốt lõi. So với phương pháp Fisher (RFSM), SFFS xét đến sự tương quan chéo giữa các biến, giúp loại bỏ tối đa tính dư thừa và nâng cao rõ rệt độ chính xác phân lớp.
3. Kết quả của nghiên cứu có khả năng tổng quát hóa (generalize) cho các hệ thống điện thực tế khác không?
Trả lời: Hoàn toàn có thể. Mặc dù thử nghiệm trên lưới chuẩn IEEE 39-bus, toàn bộ quy trình từ mô phỏng đa kịch bản, trích chọn đặc trưng bằng SFFS đến xây dựng bộ phân lớp kết hợp EC đều là khung phương pháp chuẩn hóa (Generic Framework). Quy trình này có thể áp dụng trực tiếp cho hệ thống điện miền hoặc hệ thống điện quốc gia Việt Nam sau khi cập nhật cơ sở dữ liệu lưới điện tương ứng.
4. Các bước phát triển tiếp theo (Next Steps) của hướng nghiên cứu này là gì?
Trả lời: Hướng phát triển tiếp theo bao gồm: (1) Mở rộng mô hình nhận dạng trên các lưới điện có tỷ trọng năng lượng tái tạo cao (điện gió, điện mặt trời với các bộ nghịch lưu IBR); (2) Thử nghiệm mô hình trên các thiết bị mô phỏng thời gian thực phần cứng (HIL - Hardware In the Loop / RTDS); (3) Tích hợp mô hình trực tiếp vào giải thuật tự động điều khiển sa thải phụ tải khẩn cấp.
5. Ứng dụng thực tế tức thời của đề tài trong công tác vận hành hệ thống điện là gì?
Trả lời: Mô hình có thể ứng dụng ngay vào việc xây dựng công cụ Đánh giá An ninh Động Ngoại tuyến & Trực tuyến (DSA), đóng vai trò như một hệ thống cảnh báo sớm giúp các điều độ viên tại trung tâm điều độ phát hiện các nguy cơ sự cố lan truyền và tự động kích hoạt bảo vệ sa thải phụ tải trước khi mất đồng bộ xảy ra.
Kết luận (Conclusion)
Công trình nghiên cứu khoa học cấp trường trọng điểm của TS. Nguyễn Ngọc Âu (Mã số: T2018-45TĐ) tại Trường Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết xuất sắc bài toán nhận dạng ổn định động hệ thống điện thông qua việc ứng dụng sáng tạo công nghệ tính toán thông minh. Sự kết hợp hoàn hảo giữa thuật toán giảm chiều dữ liệu SFFS và kiến trúc phân lớp tổ hợp Ensemble Classifier không chỉ đảm bảo độ chính xác vượt bậc mà còn đạt tốc độ xử lý tức thời, mở ra bước tiến lớn trong kỹ thuật giám sát và bảo vệ hệ thống điện hiện đại.
Trong bối cảnh hệ thống điện Việt Nam đang chuyển dịch mạnh mẽ sang lưới điện thông minh với sự tham gia ngày càng lớn của các nguồn năng lượng tái tạo biến động, việc tiếp tục phát triển, thử nghiệm thực địa và thương mại hóa các giải pháp tính toán thông minh như đề tài này là yêu cầu cấp thiết, đóng góp trực tiếp vào mục tiêu vận hành an toàn, tin cậy và bền vững của an ninh năng lượng quốc gia.
