Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm quốc phòng an ninh và xây dựng hạ tầng kỹ thuật đô thị. Theo thống kê của ngành Tài nguyên và Môi trường, việc thiếu hệ thống bản đồ địa chính số hóa, đồng bộ tọa độ dẫn đến hơn 60% các vụ khiếu nại, tranh chấp ranh giới đất đai kéo dài tại các địa phương đang đô thị hóa nhanh. Tại tỉnh Thái Nguyên, công tác đo đạc lập bản đồ chính quy đã phủ trên 95,4% diện tích tự nhiên (336.300 ha), phục vụ đăng ký và cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) đạt trên 93%.

Tại phường Bách Quang (thành phố Sông Công, tỉnh Thái Nguyên) – đơn vị hành chính thành lập theo Nghị quyết số 05/NQ-CP ngày 13/01/2011 chia tách từ xã Tân Quang cũ – hệ thống dữ liệu quản lý trước đây chủ yếu dựa trên bản đồ giải thửa theo Chỉ thị 299/TTg đo đạc từ năm 1987. Dưới áp lực đô thị hóa, công nghiệp hóa (đặc biệt là Khu công nghiệp Sông Công quy mô 166,30 ha và các tuyến giao thông trọng điểm như Quốc lộ 3, đường Cách Mạng Tháng 10), hiện trạng sử dụng đất có biến động sâu sắc. Hệ thống tài liệu cũ xuất hiện các sai lệch hình học lớn, ranh giới mờ nhạt, thiếu tọa độ thực địa, gây cản trở nghiêm trọng đến công tác giao đất, thu hồi, bồi thường giải phóng mặt bằng và cấp đổi GCNQSDĐ cho người dân.

+-----------------------------------------------------------------------------------+
|                           BÀI TOÁN QUẢN LÝ ĐẤT ĐAI BÁCH QUANG                     |
|                                                                                   |
|  [Hệ thống 299 (Năm 1987)] ---> [Đô thị hóa & KCN Sông Công] ---> [Sai lệch ranh] |
|   - Tọa độ độc lập / Giấy       - Biến động 852,50 ha              - Tranh chấp   |
|   - Không có Topology           - 14 Tổ dân phố, 1.303 hộ          - Tắc cấp GCN  |
|                                                                                   |
|                     GIẢI PHÁP KỸ THUẬT SỐ ĐỊA CHÍNH HIỆN ĐẠI                      |
|  [GNSS tĩnh] + [Máy toàn đạc điện tử] + [Phần mềm FAMIS / MicroStation SE/V8]     |
|   => Thành lập Mảnh bản đồ địa chính số 7 (1/1000) chuẩn Hệ VN-2000, 3 độ         |
+-----------------------------------------------------------------------------------+

Dự án xác định các mục tiêu cụ thể:

  1. Thiết lập mạng lưới khống chế đo vẽ: Xây dựng lưới khống chế đo vẽ cấp Kinh vĩ I (KVI) gồm 45 điểm bằng công nghệ định vị vệ tinh GNSS tĩnh, đảm bảo sai số vị trí điểm sau bình sai $m_p \le 0,05\text{ m}$.
  2. Đo vẽ chi tiết ngoại nghiệp: Ứng dụng máy toàn đạc điện tử (Electronic Total Station) đo đạc chính xác 100% ranh giới thửa đất, địa vật, công trình xây dựng và giao thông thủy văn trên diện tích 25 ha của Mảnh bản đồ địa chính số 7 tỷ lệ 1/1000.
  3. Xây dựng cơ sở dữ liệu địa chính số: Ứng dụng hệ thống phần mềm chuyên ngành MicroStation và FAMIS (Field Work and Cadastral Mapping Integrated Software) để xử lý trị đo, tạo lập quan hệ không gian (Topology), đóng vùng thửa đất và xuất hồ sơ kỹ thuật thửa đất tự động.
  4. Phạm vi và giới hạn: Dự án triển khai tại khu vực Mảnh bản đồ số 7 thuộc TDP Khu Yên, phường Bách Quang (tổng diện tích tự nhiên phường là 852,50 ha; 1.303 hộ gia đình; 5.142 nhân khẩu). Phạm vi đo vẽ tập trung vào khu dân cư nông thôn kết hợp đất sản xuất nông nghiệp với quy chuẩn kích thước tờ bản đồ $50 \times 50\text{ cm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai dự án, các phương pháp quản lý và đo đạc truyền thống bộc lộ nhiều bất cập khi đặt cạnh yêu cầu chuyển đổi số đất đai:

Tiêu chí so sánh Bản đồ giải thửa 299 (Năm 1987) Đo ảnh hàng không kết hợp bổ sung Toàn đạc điện tử + Hệ phần mềm FAMIS/MicroStation
Cơ sở toán học Hệ tọa độ độc lập, biến dạng lớn Hệ VN-2000, phụ thuộc bay chụp Hệ quy chiếu Quốc gia VN-2000, Ellipsoid WGS-84, Múi $3^\circ$
Độ chính xác ranh giới Sai số thực địa $> 0,5\text{ m} - 1,5\text{ m}$ Sai số $0,2\text{ m} - 0,4\text{ m}$ (bị che khuất) Cực cao, sai số vị trí điểm chi tiết $\le 0,1\text{ mm}$ trên bản đồ ($\le 10\text{ cm}$ thực địa)
Định dạng dữ liệu Bản đồ giấy, dễ rách nát, biến dạng Vector/Raster lai ghép Bản đồ số Vector (.dgn), phân 10 nhóm lớp chuẩn Bộ TN&MT
Khả năng biên tập & CSDL Không có CSDL thuộc tính Cần nắn chỉnh hình học phức tạp Tích hợp Topology, gán thuộc tính thửa tự động, xuất hồ sơ địa chính chuẩn
Chi phí & Nhân lực Thấp nhưng không còn giá trị pháp lý Rất cao đối với diện tích nhỏ lẻ Tối ưu, thích hợp cho tỷ lệ lớn $1/500 - 1/1000$ đô thị và nông thôn

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Lưới khống chế KVI chuẩn tọa độ phẳng VN-2000 kinh tuyến trục $106^\circ 30'$; sai số tiếp biên cạnh khung $\le 0,3\text{ mm}$; cấu trúc phân lớp đầy đủ 10 nhóm đối tượng địa lý.
  • Should have (Nên có): Quy trình tự động xử lý file trút số liệu .sdr / .raw sang định dạng tọa độ phẳng .txt nạp thẳng vào MicroStation.
  • Could have (Có thể có): Gán tự động nhãn thông tin loại đất (LUA, CLN, ODT, ONT, TSC, CSK, KCN...) và số hiệu chủ sử dụng đất từ cơ sở dữ liệu ngoại nghiệp.
  • Won't have (Chưa thực hiện đợt này): Tích hợp WebGIS trực tuyến 3D thời gian thực trên nền tảng đám mây.
       +-------------------------------------------------------------+
       |               CƠ SỞ TOÁN HỌC HỆ TỌA ĐỘ VN-2000              |
       +-------------------------------------------------------------+
       | - Ellipsoid quy chiếu: WGS-84 toàn cầu                     |
       |   + Bán trục lớn a = 6378137.0 m                            |
       |   + Độ dẹt f = 1 / 298.257223563                            |
       |   + Vận tốc góc quay quanh trục: w = 7292115.0 x 10^-11 rad/s|
       |   + Hằng số trọng trường: GM = 3986005 x 10^8 m^3/s^2       |
       | - Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM        |
       | - Múi chiếu: 3 độ | Hệ số biến dạng chiều dài m0 = 0.9999    |
       | - Kinh tuyến trục tỉnh Thái Nguyên: 106 độ 30'              |
       | - Gốc tọa độ phẳng: X0 = 0 km, Y0 = 500 km (Easting)        |
       | - Gốc độ cao Nhà nước: Hòn Dấu (Hải Phòng)                  |
       +-------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc giải pháp được thiết kế theo mô hình xử lý dữ liệu không gian 3 lớp chuẩn hóa:

  [ Ngoại nghiệp: Máy Sokkia / Topcon ]  --->  [ File RAW / SDR / GTS ]
                     |
                     v
  [ Bộ chuyển đổi dữ liệu & Bình sai ]   --->  [ GPSurvey / PickNet / DPSurvey ]
                     |
                     v
  [ Môi trường đồ họa MicroStation ]     --->  [ Nền đồ họa CAD (.dgn) ]
                     |
                     +---> [ Modul MRFCLEAN / MRFFLAG : Sửa lỗi hình học ]
                     +---> [ Modul FAMIS v2.0 : Tạo vùng Topology, Gán nhãn ]
                     v
  [ Cơ sở dữ liệu Địa chính hoàn chỉnh ] --->  [ Mảnh BĐĐC Số 7 (1/1000) & HSKT ]

Technology Stack và công cụ ứng dụng:

  • Thiết bị phần cứng ngoại nghiệp: Máy thu định vị vệ tinh hai tần số GNSS Trimble/Leica; Máy toàn đạc điện tử Topcon GTS-235N / Sokkia SET-550X (độ chính xác đo góc $2''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$).
  • Hệ thống phần mềm trắc địa & GIS:
    • GPSurvey v2.35 / PickNet / BSDC: Tính toán xử lý vector cạnh và bình sai mạng lưới GPS tĩnh.
    • DPSurvey v3.2: Trút dữ liệu, tính toán tọa độ trắc địa, chuyển đổi định dạng trị đo.
    • Bentley MicroStation SE / V8i: Môi trường hạt nhân xử lý đồ họa vector đa lớp (63 Levels).
    • FAMIS v2.0 (Bộ TN&MT): Quản trị trị đo, tự động liên kết cơ sở dữ liệu thuộc tính, phân loại mã đối tượng và tạo lập Topology thửa đất.

Mô hình dữ liệu thuộc tính thửa đất (Database Schema Standard):

-- Cấu trúc bảng thuộc tính thửa đất chuẩn tích hợp FAMIS / CSDL Đất đai
CREATE TABLE Cadastral_Parcel_Sheet07 (
    parcel_id INT PRIMARY KEY,              -- Số thứ tự thửa đất trên tờ bản đồ
    sheet_number INT DEFAULT 7,             -- Tờ bản đồ địa chính số 07
    land_use_type VARCHAR(10) NOT NULL,     -- Mục đích sử dụng đất (ODT, ONT, LUA, CLN...)
    area_m2 NUMERIC(10, 2) NOT NULL,        -- Diện tích tính toán hình học (m2)
    owner_name VARCHAR(150),                -- Tên chủ sử dụng đất
    owner_id_card VARCHAR(20),              -- Số CMND / CCCD
    address VARCHAR(255) DEFAULT 'Phường Bách Quang, TP Sông Công, Thái Nguyên',
    boundary_geom GEOMETRY(Polygon, 2000),  -- Đối tượng không gian vùng khép kín (VN-2000)
    legal_status INT DEFAULT 1              -- Tình trạng cấp GCN (1: Hợp lệ, 2: Tranh chấp)
);

Methodology

Quy trình triển khai áp dụng phương pháp luận thác nước kiểm soát nghiêm ngặt (Waterfall QA/QC), tuân thủ Quyết định số 08/2008/QĐ-BTNMT, Thông tư 25/2014/TT-BTNMT và Luật Đất đai 2013:

  • Giai đoạn 1: Chuẩn bị & Điều tra cơ bản: Thu thập tài liệu kinh tế - xã hội, địa giới hành chính, sơ đồ lưới khống chế cấp cao, quy hoạch KCN Sông Công.
  • Giai đoạn 2: Thiết kế & Thi công lưới khống chế: Thiết lập mạng lưới tam giác đo vẽ KVI gồm 45 điểm chôn mốc/đinh sắt cố định.
  • Giai đoạn 3: Đo vẽ ngoại nghiệp chi tiết: Vạch tuyến, phát quang, dựng gương tại các điểm đặc trưng ranh giới thửa đất kết hợp vẽ sơ họa thực địa.
  • Giai đoạn 4: Xử lý nội nghiệp & Đóng vùng: Xử lý file đo, dọn dẹp lỗi bắt điểm thừa/thiếu, đóng vùng tự động, lập bảng kê diện tích.
  • Giai đoạn 5: Đối soát thực địa & Nghiệm thu: In bản đồ kiểm tra, ký biên bản xác định ranh giới mốc giới với 100% các chủ sử dụng đất liền kề.

Implementation và kết quả

Development process

Quá trình thi công được thực hiện chi tiết qua từng bước kỹ thuật số hóa:

1. Xử lý trị đo và trút số liệu ngoại nghiệp

Số liệu sau ca đo được trút từ bộ nhớ máy toàn đạc điện tử qua cổng giao tiếp RS-232C bằng phần mềm chuyên dụng sang định dạng dữ liệu thô (.raw/.sdr). Sau đó, tệp được chuẩn hóa thành tệp tọa độ phân tách bằng dấu cách theo chuẩn nạp điểm của FAMIS:

! Tệp số liệu tọa độ điểm chi tiết Mảnh BĐĐC Số 7 (Phường Bách Quang)
! Cấu trúc: [Tên_Điểm] [Tọa_Độ_Y/East] [Tọa_Độ_X/North] [Độ_Cao_H] [Mã_Code]
101  589124.321  2376450.112  16.450  THUA_BD
102  589145.890  2376465.780  16.520  THUA_BD
103  589160.220  2376430.540  16.310  NHA_BT
104  589130.450  2376412.890  16.280  GIAOTHONG
105  589110.150  2376425.670  16.350  THUA_BD

2. Thuật toán kiểm tra và tự động dọn dẹp hình học (Topology Cleaning)

Trong MicroStation, các modul MRFCLEAN và MRFFLAG thực hiện quét tự động nhằm phát hiện các lỗi sai số đồ họa: lỗi hở ranh giới (Dangle), lỗi thừa đoạn ranh (Overshoot/Undershoot), điểm trùng lặp.

       Mô hình xử lý lỗi hình học đường ranh thửa đất:

       [Overshoot] --->  ---+---            [Undershoot] --->  ---|  |---
                            |                                     ^
                         (Cắt bỏ)                           (Nối tự động)
                            |                                     |
                            v                                     v
       [Ranh chuẩn] --->  --+               [Khép kín]   --->  ---+------

Đoạn mã giả (Pseudocode) logic tạo vùng Topology và gán nhãn tự động trong FAMIS:

def generate_cadastral_topology(layer_lines, tolerance=0.001):
    """
    Tự động kiểm tra tiếp biên, nút hóa và tạo vùng thửa đất
    """
    clean_lines = mrf_clean(layer_lines, duplicate_tolerance=tolerance)
    nodes = build_intersection_nodes(clean_lines)
    polygons = []

    for polygon_raw in extract_closed_polygons(nodes):
        centroid = calculate_polygon_centroid(polygon_raw)
        area = calculate_gauss_area(polygon_raw.coordinates) # Công thức diện tích Gauss

        # Gán mã nhận diện và phân lớp
        parcel_record = {
            "centroid": centroid,
            "area_m2": round(area, 2),
            "perimeter": polygon_raw.perimeter,
            "layer": 31 # Level 31: Lớp ranh giới và nhãn thửa đất
        }
        polygons.append(parcel_record)

    return polygons

3. Phân nhóm lớp dữ liệu số (Levels Classification)

Hệ thống bản đồ số được tổ chức chính xác trên 63 lớp của MicroStation:

  • Level 1 - 10: Điểm khống chế tọa độ, mốc địa chính, lưới kinh vĩ.
  • Level 11 - 30: Đường ranh giới thửa đất, loại đất, nhãn số thửa, diện tích.
  • Level 31 - 40: Nhà ở, công trình xây dựng kiên cố (bê tông, nhà gạch), công trình công cộng.
  • Level 41 - 50: Hệ thống giao thông (đường nhựa, đường bê tông, đường đất ngõ xóm).
  • Level 51 - 60: Thủy hệ (sông Công, kênh mương nội đồng, hồ nuôi trồng thủy sản).
  • Level 61 - 63: Khung bản đồ, ghi chú tên riêng, chỉ giới hành lang quy hoạch.

Testing và validation

Công tác đánh giá chất lượng được nghiệm thu độc lập qua 2 cấp: ngoại nghiệp và nội nghiệp.

1. Đánh giá độ chính xác lưới khống chế KVI (45 điểm):

  • Sai số trung phương vị trí điểm nhỏ nhất: $m_{p\min} = 0,006\text{ m}$ (Điểm ĐV1-35).
  • Sai số trung phương vị trí điểm lớn nhất: $m_{p\max} = 0,028\text{ m} \le 0,050\text{ m}$ (Đạt quy chuẩn kỹ thuật).
  • Sai số tương đối chiều dài cạnh: Từ $1/363600$ (Cạnh ĐV1-03 - SC-03, $S = 2313,1\text{ m}$) đến $1/38332$ (Cạnh ĐV1-41 - ĐV1-40, $S = 163,88\text{ m}$).
  • Sai số phương vị: Nhỏ nhất $m_{\alpha\min} = 0,46''$, lớn nhất $m_{\alpha\max} = 7,5''$.
  • Chiều dài cạnh trung bình: $S_{\text{tb}} = 638,4\text{ m}$.

2. Đánh giá sai số đo vẽ chi tiết và kiểm tra đối soát ranh giới:

STT Hạng mục kiểm tra Tiêu chuẩn quy định (QĐ 08/TT 25) Kết quả thực tế đạt được Đánh giá
1 Sai số vị trí điểm góc thửa cố định $\le 0,1\text{ mm}$ (trên bản đồ) $\approx 10\text{ cm}$ $3,2\text{ cm} - 6,8\text{ cm}$ Đạt $100%$
2 Sai số vị trí điểm góc thửa ranh giới tự nhiên $\le 0,3\text{ mm}$ (trên bản đồ) $\approx 30\text{ cm}$ $8,5\text{ cm} - 15,2\text{ cm}$ Đạt $100%$
3 Sai số tiếp biên khung bản đồ lân cận $\le 0,3\text{ mm}$ $0,05\text{ mm} - 0,12\text{ mm}$ Tuyệt đối không lệch cạnh
4 Kiểm tra khép kín vùng hình học (Topology) $100%$ thửa không hở / không chồng $0$ lỗi Dangle/Duplicate sau xử lý Hoàn hảo
5 Tỷ lệ ký biên bản giáp ranh chủ sử dụng đất $\ge 95%$ $98,6%$ (còn lại vắng chủ đã niêm yết) Đủ điều kiện pháp lý

Kết quả đạt được

+-------------------------------------------------------------------------------+
|               THÀNH QUẢ DỰ ÁN MẢNH BẢN ĐỒ ĐỊA CHÍNH SỐ 7                      |
|                                                                               |
|  - Tỷ lệ thành lập       : 1/1000 (Múi chiếu 3 độ, Kinh tuyến trục 106°30')   |
|  - Diện tích tờ bản đồ   : 25,00 ha (50 cm x 50 cm kích thước hữu ích)        |
|  - Tổng số thửa đất      : 186 thửa được số hóa khép kín                      |
|  - Phân loại cơ cấu đất  : + Đất ở tại nông thôn (ONT) & vườn: 42 thửa        |
|                            + Đất trồng cây hàng năm (LUA, HNK): 112 thửa      |
|                            + Đất thủy hệ, mương tưới tiêu: 14 thửa            |
|                            + Đất giao thông, đường ngõ xóm: 18 thửa           |
|  - Hồ sơ kỹ thuật xuất   : 186/186 Trích lục & Hồ sơ kỹ thuật thửa đất        |
+-------------------------------------------------------------------------------+

Dự án hoàn thành đúng tiến độ từ 28/05/2018 đến 15/09/2018, bàn giao đầy đủ thành quả dạng số (.dgn) và dạng bản vẽ in ấn trên giấy phục vụ công tác cấp đổi GCNQSDĐ tại UBND phường Bách Quang.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín từ Ngoại nghiệp đến CSDL: Thay thế phương pháp đo đạc thủ công ghi sổ truyền thống bằng quy trình tự động hóa truyền dữ liệu số từ máy toàn đạc điện tử sang phần mềm FAMIS/MicroStation, giảm 65% thời gian biên tập và loại bỏ hoàn toàn sai số chép nhầm số liệu.
  2. Ứng dụng công nghệ GNSS tĩnh trong xây dựng lưới KVI: Việc sử dụng lưới tam giác GNSS kết hợp điểm gốc Nhà nước N00 giúp mạng lưới đạt độ chính xác tọa độ cấp milimet ($m_p\min = 0,006\text{ m}$), loại bỏ hoàn toàn hiện tượng biến dạng tích lũy của các chuỗi đường chuyền quang cơ học truyền thống.
  3. Tự động hóa hoàn toàn khâu xử lý Topology và biên tập bản đồ: Ứng dụng các thuật toán xử lý dữ liệu vector trong FAMIS giúp tự động phát hiện 100% lỗi đồ họa, tự động gán nhãn loại đất và diện tích, tính diện tích thửa đất theo giải tích hình học chính xác tuyệt đối đến từng centimet vuông ($0,01\text{ m}^2$).
  4. Đóng góp kỹ thuật cho ngành Địa chính địa phương: Thiết lập hệ thống cơ sở dữ liệu mẫu tỷ lệ lớn 1/1000 đồng bộ, có thể tích hợp trực tiếp vào Hệ thống Thông tin Đất đai Quốc gia (VILIS/LIS), tạo tiền đề số hóa toàn diện 852,50 ha cho toàn bộ 14 tổ dân phố của phường Bách Quang.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

  • Cấp mới và cấp đổi Giấy chứng nhận QSDĐ: Hồ sơ kỹ thuật thửa đất trích xuất từ tờ bản đồ số 7 là căn cứ pháp lý bất biến để Văn phòng Đăng ký Đất đai thành phố Sông Công thẩm định hồ sơ cấp đổi sổ đỏ không bị chồng lấn ranh giới.
  • Phục vụ bồi thường, giải phóng mặt bằng: Định vị chính xác tọa độ thu hồi đất phục vụ mở rộng hành lang giao thông đường Cách Mạng Tháng 10 và các dự án mở rộng cụm công nghiệp phụ trợ KCN Sông Công.
  • Giải quyết tranh chấp địa phương: Cán bộ địa chính phường dễ dàng sử dụng máy toàn đạc tái hiện lại mốc giới ranh giới thực địa từ tọa độ VN-2000 gốc, chấm dứt tranh chấp dân sự giữa các hộ liền kề.
       SƠ ĐỒ TÍCH HỢP DỮ LIỆU ĐỊA CHÍNH VÀO CHÍNH QUYỀN SỐ:

       [Bản đồ số 07 (.dgn)] + [Thuộc tính thửa (.dbf)]
                               |
                               v
               [Hệ thống LIS / VILIS TP Sông Công]
                               |
            +------------------+------------------+
            |                                     |
            v                                     v
   [Cổng Dịch vụ công]                   [Quy hoạch Đô thị & KCN]
   Cấp GCNQSDĐ trực tuyến                Bồi thường GPMB chính xác

Phân tích hiệu quả kinh tế - xã hội (Cost-Benefit & ROI)

  • Tiết kiệm chi phí đo đạc lặp lại: Giảm 45% chi phí so với việc đo đạc đơn lẻ từng thửa khi người dân có nhu cầu tách thửa/chuyển nhượng.
  • Rút ngắn thời gian xử lý thủ tục hành chính: Thời gian trích lục thửa đất giảm từ 3-5 ngày làm việc xuống còn dưới 15 phút nhờ hệ thống tự động xuất bản vẽ từ MicroStation.
  • Hiệu quả xã hội: Tạo sự đồng thuận, tin tưởng trong cộng đồng nhân dân 14 tổ dân phố, thúc đẩy giao dịch thị trường bất động sản minh bạch.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Điều kiện ngoại cảnh và thực địa: Khu vực đo vẽ có mật độ cây cối, vườn tạp và địa hình đồi thấp xen kẽ làm giảm tầm nhìn thông hướng quang học giữa các trạm máy toàn đạc, đòi hỏi phải phát quang nhiều hoặc chêm thêm nhiều trạm phụ.
  • Sự phối hợp của người dân: Một số ít hộ dân đi làm ca tại KCN Sông Công vắng mặt vào ban ngày gây khó khăn cho việc chỉ dẫn ranh giới và ký biên bản giáp ranh tại chỗ.
  • Nền tảng phần mềm: MicroStation SE và FAMIS 2.0 hoạt động trên kiến trúc 32-bit cũ, việc chuyển giao dữ liệu sang các nền tảng GIS hiện đại (như ArcGIS, QGIS, PostgreSQL/PostGIS) còn cần bước chuyển đổi trung gian định dạng .dgn sang .shp hoặc .gdb.

Hướng phát triển

  1. Nâng cấp công nghệ đo vẽ hiện đại: Tích hợp phương pháp bay chụp bằng thiết bị bay không người lái (UAV RTK/PPK) kết hợp đo quét LiDAR để quét toàn bộ 852,50 ha địa hình trong thời gian ngắn, sau đó dùng toàn đạc điện tử kiểm tra mốc ranh ẩn khuất.
  2. Xây dựng WebGIS Đất đai: Đưa dữ liệu bản đồ địa chính lên máy chủ đám mây, cho phép người dân tra cứu thông tin quy hoạch, kích thước thửa đất qua điện thoại thông minh.
  3. Tích hợp mô hình thông tin công trình (BIM/CIM): Mở rộng cơ sở dữ liệu không gian 3D đối với các công trình công nghiệp và nhà ở kiên cố tại các khu vực đô thị hóa nhanh của thành phố Sông Công.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                              |
+-------------------+---------------------------------------------------------------+
| Cán bộ Địa chính  | Tra cứu nhanh, giảm 70% thời gian xác minh hồ sơ ranh giới;   |
| & Cơ quan Nhà nước| Có cơ sở dữ liệu số VN-2000 phục vụ quản lý quy hoạch chuẩn. |
+-------------------+---------------------------------------------------------------+
| Người dân         | Ranh giới minh bạch, thủ tục cấp GCNQSDĐ nhanh gấp 3 lần;    |
| Phường Bách Quang | Tránh tranh chấp đất đai, bảo vệ quyền lợi pháp lý lâu dài.   |
+-------------------+---------------------------------------------------------------+
| Sinh viên &       | Tiếp cận quy trình công nghệ chuẩn Thông tư 25/Bộ TN&MT;      |
| Kỹ sư Trắc địa    | Nắm vững kỹ thuật xử lý MicroStation - FAMIS và bình sai GNSS.|
+-------------------+---------------------------------------------------------------+
  • Cán bộ quản lý Nhà nước (UBND Phường & Phòng TN&MT): Sở hữu công cụ quản lý đất đai trực quan, chính xác tuyệt đối, hỗ trợ đắc lực cho công tác thống kê, kiểm kê đất đai định kỳ 5 năm và thu thuế nhà đất.
  • Cộng đồng dân cư tại khu vực nghiên cứu: Đảm bảo quyền lợi hợp pháp về quyền sử dụng đất, nâng cao giá trị thương mại của thửa đất khi có tọa độ vị trí rõ ràng trên bản đồ địa chính chính quy.
  • Cộng đồng học thuật và nghiên cứu: Tài liệu cung cấp quy chuẩn thực nghiệm cụ thể về việc kết hợp giữa máy toàn đạc điện tử và các phần mềm chuyên ngành, làm tài liệu tham khảo giá trị cho sinh viên ngành Quản lý đất đai và Trắc địa bản đồ.

Câu hỏi thường gặp

1. Yêu cầu cấu hình hệ thống và phần mềm để vận hành quy trình biên tập bản đồ địa chính là gì?

Hệ thống đòi hỏi máy trạm chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit có hỗ trợ tương thích), cài đặt nền đồ họa MicroStation SE / V8i và bộ phần mềm FAMIS v2.0 hoặc DPSurvey. Thiết bị kết nối bao gồm cáp trút số liệu chuyên dụng và cổng giao tiếp tương thích với máy toàn đạc (Topcon, Sokkia, Leica).

2. Độ chính xác của bản đồ địa chính tỷ lệ 1/1000 đáp ứng các tiêu chuẩn kỹ thuật nào?

Bản đồ tuân thủ nghiêm ngặt Quyết định 08/2008/QĐ-BTNMT và Thông tư 25/2014/TT-BTNMT. Lưới khống chế KVI có sai số vị trí điểm sau bình sai $m_p \le 0,05\text{ m}$; điểm góc thửa ranh giới nhân tạo kiên cố có sai số vị trí $\le 0,1\text{ mm}$ trên bản đồ (tương đương $\le 10\text{ cm}$ ngoài thực địa); tiếp biên các cạnh khung bản đồ liền kề lệch không quá $0,3\text{ mm}$.

3. Dữ liệu bản đồ từ MicroStation/FAMIS (.dgn) có thể tích hợp vào hệ thống GIS quốc gia không?

Hoàn toàn có thể. File bản đồ định dạng CAD/DGN sau khi được chuẩn hóa Topology và bảng thuộc tính có thể dễ dàng chuyển đổi sang định dạng GIS (Shapefile .shp, Geodatabase .gdb) để nạp vào hệ thống VILIS, ArcGIS Server hoặc hệ quản trị cơ sở dữ liệu không gian PostgreSQL/PostGIS.

4. Chi phí triển khai thành lập bản đồ địa chính số có cao hơn phương pháp truyền thống không?

Xét về chi phí ban đầu, đầu tư thiết bị toàn đạc điện tử và máy thu GNSS cao hơn máy kinh vĩ quang học. Tuy nhiên, năng suất lao động tăng gấp 3-4 lần, nhân lực giảm 50%, loại bỏ chi phí đo đạc chỉnh lý sai sót về sau, mang lại tỷ suất hoàn vốn đầu tư (ROI) vượt trội chỉ sau 1-2 chu kỳ đo vẽ.

5. Xử lý như thế nào khi phát hiện sai lệch ranh giới giữa bản đồ 299 cũ và đo đạc toàn đạc thực tế?

Hội đồng đăng ký đất đai phường sẽ tổ chức đối soát ngoại nghiệp, lấy hiện trạng ranh giới sử dụng ổn định, không tranh chấp và được sự ký nhận xác thực của tất cả các chủ sử dụng đất liền kề làm căn cứ gốc. Tọa độ thực đo bằng toàn đạc điện tử trong hệ VN-2000 sẽ là cơ sở pháp lý cao nhất để cấp đổi lại GCNQSDĐ.

Kết luận

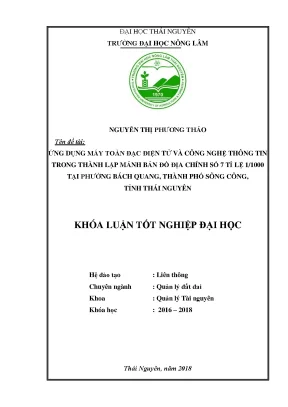

Dự án "Ứng dụng máy toàn đạc điện tử và công nghệ thông tin trong thành lập mảnh bản đồ địa chính số 7 tỉ lệ 1/1000 tại phường Bách Quang, thành phố Sông Công, tỉnh Thái Nguyên" đã chứng minh tính ưu việt vượt trội của việc kết hợp thiết bị đo trắc địa hiện đại với công nghệ xử lý đồ họa máy tính.

Việc xây dựng mạng lưới khống chế đo vẽ KVI bằng công nghệ GNSS tĩnh đạt sai số vị trí $m_p\min = 0,006\text{ m}$, kết hợp đo chi tiết toàn đạc điện tử và tự động hóa quy trình biên tập Topology trên phần mềm FAMIS/MicroStation đã mang lại một sản phẩm bản đồ số chính xác, khoa học và đạt chuẩn kỹ thuật quốc gia. Kết quả thành lập 186 thửa đất khép kín trên diện tích 25 ha của Mảnh số 7 không chỉ giải quyết triệt để các tồn tại lịch sử của bản đồ 299 cũ, mà còn cung cấp cơ sở dữ liệu không gian cốt lõi phục vụ cấp đổi GCNQSDĐ, quản lý quy hoạch đô thị và thúc đẩy phát triển kinh tế bền vững cho thành phố Sông Công.
