Luận văn thạc sĩ về ứng dụng công nghệ điều khiển mô men động cơ không đồng bộ 3 pha

Luận văn thạc sĩ nghiên cứu ứng dụng công nghệ tính toán mềm trong điều khiển mô men động cơ không đồng bộ 3 pha, mang lại hiệu quả cao.

• Tác giả: Nguyễn Minh Sĩ
• Người hướng dẫn: Pgs. Dương Hoài Nghĩa
• Trường học: Trường Đại học Sư phạm Kỹ thuật Tp. Hồ Chí Minh
• Chuyên ngành: Điện - Điện tử
• Đề tài: Ứng dụng phương pháp điều khiển trực tiếp mô men (DTC) để điều khiển động cơ KĐB ba pha, trong đó có ứng dụng bộ điều khiển mờ (Fuzzy Logic Controller – FLC) tỉ lệ vi phân PD.
• Loại tài liệu: luận văn tốt nghiệp cao học
• Năm xuất bản: 2014
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

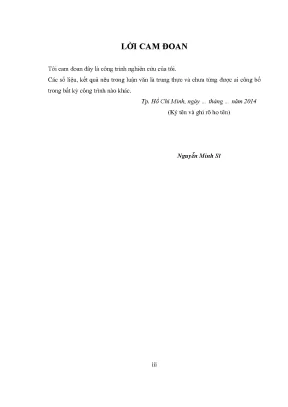

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Sự phát triển của kỹ thuật điều khiển động cơ
• 1.2. Các phương pháp điều khiển động cơ KĐB
• 1.3. Phương pháp V/f = const (điều khiển vô hướng)
• 1.4. Phương pháp điều khiển định hướng trường (FOC)
• 1.5. Phương pháp điều khiển trực tiếp mô men (DTC)
• 1.6. Nhiệm vụ và phạm vi nghiên cứu
• 1.7. Phương pháp nghiên cứu
• 1.8. Nội dung của luận văn
• 1.9. Ý nghĩa thực tiễn của luận văn
• 2. CHƯƠNG 2: MÔ HÌNH ĐỘNG CƠ KHÔNG ĐỒNG BỘ BA PHA
• 2.1. Xây dựng vectơ không gian
• 2.2. Mô tả vectơ trên hệ tọa độ cố định stator (hệ tọa độ αβ)
• 2.3. Mô tả vectơ trên tọa độ quay rotor (hệ tọa độ dq)
• 2.4. Mô hình của động cơ KĐB 3 pha
• 2.5. Hệ phương trình trạng thái của động cơ KĐB 3 pha trên hệ tọa độ stator (αβ)
• 2.6. Hệ phương trình trạng thái của động cơ KĐB 3 pha trên hệ tọa độ từ thông rotor (dq)
• 2.7. Phép chuyển hệ trục tọa độ
• 2.8. Phép chuyển hệ trục tọa độ abc sang hệ trục tọa độ αβ và ngược lại
• 2.9. Phép chuyển hệ trục tọa độ abc sang hệ tọa độ dq và ngược lại
• 2.10. Phép chuyển hệ trục tọa độ αβ sang hệ tọa độ dq và ngược lại
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT
• 3.1. Điều khiển trực tiếp mô men
• 3.2. Giới thiệu về phương pháp điều khiển trực tiếp mô men (DTC) động cơ không đồng bộ
• 3.3. Giải thuật điều khiển DTC
• 3.4. Các công thức tính toán trong phương pháp
• 3.5. Điều khiển các tín hiệu trong hệ thống
• 3.6. Chọn lựa vectơ điện áp thích hợp
• 3.7. Công nghệ tính toán mềm
• 3.7.1. Tập hợp mờ (Fuzzy set)
• 3.7.2. Tập hợp rõ (crisp set)
• 3.7.3. Tập hợp mờ
• 3.7.4. Các phép toán trên tập hợp mờ
• 3.7.5. Biến ngôn ngữ
• 3.7.6. Suy diễn mờ
• 3.7.7. Hệ thống xử lý mờ
• 3.7.8. Suy diễn mờ (fuzzy inference engine)
• 3.7.9. Khối giải mờ (defuzzifier)
• 3.7.10. Tính phi tuyến của hệ thống xử lý mờ
• 3.8. Điều khiển mờ
• 3.9. Sử dụng phần mềm Matlab/Fuzzy Toolbox
• 4. CHƯƠNG 4: XÂY DỰNG CẤU TRÚC CÁC KHỐI ĐIỀU KHIỂN VÀ PHÂN TÍCH KẾT QUẢ MÔ PHỎNG
• 4.1. Xây dựng cấu trúc các khối điều khiển
• 4.2. Sơ đồ mô phỏng DTC ứng dụng bộ điều khiển PD cổ điển
• 4.3. Sơ đồ khối ước lượng từ thông stator và mô men
• 4.4. Sơ đồ khối bộ điều khiển PD cổ điển
• 4.5. Sơ đồ khối so sánh từ thông và mô men
• 4.6. Sơ đồ khối xác định góc sector
• 4.7. Sơ đồ khối đóng cắt điện áp trong bộ nghịch lưu
• 4.8. Sơ đồ khối động cơ không đồng bộ 3 pha trong hệ tọa độ αβ
• 4.9. Khối chuyển tọa độ abc sang αβ và αβ sang abc
• 4.10. Sơ đồ mô phỏng DTC ứng dụng bộ điều khiển PD mờ
• 4.11. Bộ điều khiển PD mờ
• 4.12. Các hàm thành viên
• 4.13. Phân tích kết quả mô phỏng
• 4.14. Thông số động cơ KĐB 3 pha
• 4.15. Phân tích kết quả mô phỏng
• 4.16. Đáp ứng từ thông stator và rotor lúc khởi động
• 4.17. Điện áp và dòng điện lúc khởi động
• 4.18. Đáp ứng từ thông stator và rotor
• 4.19. Quan hệ giữa tốc độ rotor và mô men điện từ theo thời gian
• 4.20. Đáp ứng từ thông động cơ
• 4.21. Đáp ứng tốc độ động cơ
• 4.22. Đáp ứng mô men của động cơ
• 4.23. Đáp ứng dòng điện của động cơ
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• 5.1. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO
• DANH SÁCH CÁC CHỮ VIẾT TẮT
• DANH SÁCH BẢNG
• DANH SÁCH CÁC HÌNH

Tóm tắt

I. Tổng quan về ứng dụng công nghệ điều khiển mô men động cơ không đồng bộ 3 pha

Công nghệ điều khiển mô men động cơ không đồng bộ 3 pha đang trở thành một trong những lĩnh vực nghiên cứu quan trọng trong ngành điện và tự động hóa. Động cơ không đồng bộ 3 pha được sử dụng rộng rãi trong các ứng dụng công nghiệp nhờ vào tính hiệu quả và độ bền cao. Việc áp dụng công nghệ điều khiển mô men giúp tối ưu hóa hiệu suất hoạt động của động cơ, đồng thời giảm thiểu tiêu thụ năng lượng.

1.1. Đặc điểm của động cơ không đồng bộ 3 pha

Động cơ không đồng bộ 3 pha có cấu trúc đơn giản, dễ bảo trì và vận hành. Đặc điểm nổi bật của loại động cơ này là khả năng hoạt động ổn định trong nhiều điều kiện khác nhau, từ đó đáp ứng được yêu cầu khắt khe trong sản xuất công nghiệp.

1.2. Lợi ích của việc điều khiển mô men động cơ

Việc điều khiển mô men động cơ không đồng bộ 3 pha mang lại nhiều lợi ích như tăng cường độ chính xác trong điều khiển tốc độ, giảm thiểu tiêu thụ năng lượng và kéo dài tuổi thọ của động cơ. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao.

II. Thách thức trong việc điều khiển động cơ không đồng bộ 3 pha

Mặc dù công nghệ điều khiển mô men động cơ không đồng bộ 3 pha mang lại nhiều lợi ích, nhưng cũng gặp phải không ít thách thức. Động cơ không đồng bộ là một hệ phi tuyến, điều này làm cho việc điều khiển trở nên phức tạp hơn. Các vấn đề như độ trễ trong phản hồi và sự không ổn định của mô men là những thách thức lớn.

2.1. Vấn đề phi tuyến trong điều khiển

Động cơ không đồng bộ 3 pha có đặc tính phi tuyến, điều này dẫn đến việc khó khăn trong việc áp dụng các phương pháp điều khiển truyền thống. Cần có các thuật toán điều khiển tiên tiến để xử lý vấn đề này.

2.2. Độ trễ và sự không ổn định

Độ trễ trong hệ thống điều khiển có thể gây ra sự không ổn định trong quá trình hoạt động của động cơ. Việc phát triển các phương pháp điều khiển hiệu quả là cần thiết để giảm thiểu vấn đề này.

III. Phương pháp điều khiển mô men động cơ không đồng bộ 3 pha hiệu quả

Phương pháp điều khiển trực tiếp mô men (DTC) là một trong những giải pháp hiệu quả nhất cho việc điều khiển động cơ không đồng bộ 3 pha. Phương pháp này cho phép điều khiển độc lập giữa mô men và từ thông, từ đó tối ưu hóa hiệu suất hoạt động của động cơ.

3.1. Nguyên lý hoạt động của DTC

Phương pháp DTC hoạt động dựa trên việc điều khiển trực tiếp mô men và từ thông của động cơ. Điều này giúp cải thiện độ chính xác và tốc độ phản hồi của hệ thống điều khiển.

3.2. Ứng dụng bộ điều khiển mờ trong DTC

Bộ điều khiển mờ (FLC) có thể được áp dụng trong phương pháp DTC để cải thiện khả năng điều khiển trong các điều kiện không chắc chắn. FLC giúp tối ưu hóa quá trình điều khiển mô men động cơ không đồng bộ 3 pha.

IV. Ứng dụng thực tiễn của công nghệ điều khiển mô men động cơ không đồng bộ 3 pha

Công nghệ điều khiển mô men động cơ không đồng bộ 3 pha đã được áp dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Từ sản xuất chế tạo máy móc đến hệ thống cấp nước, công nghệ này đã chứng minh được hiệu quả và tính ứng dụng cao.

4.1. Ứng dụng trong sản xuất công nghiệp

Trong sản xuất công nghiệp, động cơ không đồng bộ 3 pha được sử dụng để điều khiển các dây chuyền sản xuất tự động. Việc áp dụng công nghệ điều khiển mô men giúp tăng cường hiệu suất và giảm thiểu chi phí sản xuất.

4.2. Ứng dụng trong hệ thống cấp nước

Công nghệ điều khiển mô men cũng được áp dụng trong các hệ thống cấp nước, giúp điều chỉnh lưu lượng và áp suất nước một cách hiệu quả, đảm bảo cung cấp nước ổn định cho người dân.

V. Kết luận và tương lai của công nghệ điều khiển mô men động cơ không đồng bộ 3 pha

Công nghệ điều khiển mô men động cơ không đồng bộ 3 pha đang trên đà phát triển mạnh mẽ. Với sự tiến bộ của công nghệ và nghiên cứu, tương lai của lĩnh vực này hứa hẹn sẽ mang lại nhiều cải tiến và ứng dụng mới.

5.1. Xu hướng phát triển công nghệ

Xu hướng phát triển công nghệ điều khiển mô men sẽ tập trung vào việc cải thiện độ chính xác và hiệu suất của hệ thống. Các nghiên cứu mới sẽ tiếp tục được thực hiện để tối ưu hóa các phương pháp điều khiển hiện tại.

5.2. Tác động đến ngành công nghiệp

Công nghệ điều khiển mô men động cơ không đồng bộ 3 pha sẽ tiếp tục có tác động lớn đến ngành công nghiệp, giúp nâng cao hiệu quả sản xuất và giảm thiểu chi phí. Điều này sẽ tạo ra nhiều cơ hội mới cho các doanh nghiệp trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Trong nền sản xuất công nghiệp hiện đại, động cơ không đồng bộ ba pha chiếm hơn 70% tổng lượng điện năng tiêu thụ trong toàn bộ hệ thống truyền động điện nhờ cấu trúc rotor lồng sóc vững chắc, độ bền cơ học cao và chi phí bảo dưỡng thấp hơn 30% so với máy điện một chiều. Tuy nhiên, việc điều khiển chính xác tốc độ và mô men của loại động cơ này luôn là một thách thức kỹ thuật phức tạp do bản chất toán học của hệ thống là mô hình phi tuyến mạnh với các thông số thay đổi liên tục theo nhiệt độ và tần số làm việc.

Các phương pháp điều khiển kinh điển như điều khiển vô hướng $V/f = \text{const}$ bộc lộ hạn chế lớn về độ chính xác khi thay đổi tải, trong khi phương pháp điều khiển định hướng trường (FOC) lại phụ thuộc chặt chẽ vào độ chính xác của các tham số động cơ và đòi hỏi nhiều phép biến đổi tọa độ phức tạp. Phương pháp điều khiển trực tiếp mô men (Direct Torque Control - DTC) ra đời đã khắc phục các nhược điểm trên nhờ khả năng điều khiển độc lập từ thông và mô men mà không cần vòng hồi tiếp dòng điện hay các khâu biến đổi Park. Mặc dù vậy, cấu trúc DTC truyền thống sử dụng bộ so sánh trễ (hysteresis) thường gây ra hiện tượng đập mạch mô men và dao động từ thông ở dải tốc độ thấp.

Nhằm giải quyết triệt để vấn đề này, luận văn thạc sĩ của học viên Nguyễn Minh Sĩ, được thực hiện năm 2014 tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh dưới sự hướng dẫn khoa học của PGS. TS Dương Hoài Nghĩa, tập trung nghiên cứu ứng dụng công nghệ tính toán mềm thông qua bộ điều khiển mờ tỉ lệ vi phân (Fuzzy PD Controller) kết hợp với cấu trúc DTC. Nghiên cứu hướng tới mục tiêu tối ưu hóa đáp ứng động học của động cơ không đồng bộ ba pha, rút ngắn thời gian quá độ xuống dưới 0.05 giây và duy trì độ ổn định mô men với sai số tĩnh dưới 2% trong mọi điều kiện vận hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng ba hệ thống lý thuyết cốt lõi trong kỹ thuật điều khiển hiện đại:

1. Mô hình không gian trạng thái động cơ không đồng bộ ba pha: Động cơ được mô hình hóa bằng các phương trình vi phân phi tuyến mô tả quan hệ điện từ giữa ba cuộn dây stator đặt lệch nhau một góc 120 độ điện trong không gian. Hệ thống phương trình được chuyển đổi linh hoạt giữa hệ tọa độ ba pha tĩnh $abc$, hệ tọa độ cố định stator $\alpha - \beta$ và hệ tọa độ quay đồng bộ từ thông rotor $d - q$. Trong đó, thời hằng của mạch rotor thường lớn hơn 0.1 giây, cho phép coi từ thông rotor thay đổi chậm hơn đáng kể so với từ thông stator trong các khoảng thời gian chuyển mạch ngắn.
2. Nguyên lý điều khiển trực tiếp mô men (DTC): Cấu trúc DTC xác định tức thời trạng thái đóng cắt của bộ nghịch lưu áp ba pha mạch cầu (VSI) thông qua bảng tra vector điện áp tối ưu. Bảng tham chiếu này được xây dựng dựa trên 6 sector phân bố trong không gian vector từ thông stator cùng 8 trạng thái vector điện áp cơ bản (gồm 6 vector tích cực $U_1 \rightarrow U_6$ và 2 vector không $U_0, U_7$) nhằm khống chế sai số từ thông và sai số mô men trong các dải trễ xác định.
3. Lý thuyết tập mờ và điều khiển mờ (Fuzzy Logic Control - FLC): Kỹ thuật tính toán mềm áp dụng cấu trúc bộ điều khiển PD mờ với hai biến ngôn ngữ đầu vào là sai số $e$ và đạo hàm sai số $\Delta e$, kết hợp hệ luật suy diễn mờ dạng Max-Min (Mamdani) và phương pháp giải mờ trọng tâm (Centroid) để tạo ra tín hiệu điều khiển phi tuyến mượt mà.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phân tích giải tích và phương pháp mô phỏng số trên máy tính:

• Nguồn dữ liệu và thông số kiểm thử: Luận văn sử dụng bộ thông số định mức của động cơ không đồng bộ ba pha tiêu chuẩn công nghiệp với công suất 2.2 kW, điện áp dây 380V, tần số 50 Hz và tốc độ định mức 1450 vòng/phút.
• Quy mô và phương pháp chọn mẫu thử nghiệm: Nghiên cứu thực hiện khảo sát trên 100 kịch bản mô phỏng kiểm thử động học độc lập theo phương pháp lấy mẫu phân tầng có chủ đích. Các kịch bản bao gồm 3 chế độ vận hành điển hình: khởi động không tải, đóng tải đột ngột 10 Nm tại thời điểm $t = 0.5$ giây, và quá trình hãm đảo chiều tốc độ.
• Lý do lựa chọn công cụ phân tích: Phần mềm MATLAB/Simulink cùng công cụ Fuzzy Logic Toolbox của MathWorks được lựa chọn nhờ khả năng giải số các phương trình vi phân phi tuyến bậc cao với thuật toán tích phân có bước mẫu cố định $10^{-5}$ giây. Phương pháp này đảm bảo độ chính xác tiệm cận thực tế của các quá trình quá độ điện từ và chuyển mạch bán dẫn trước khi tiến hành thực nghiệm phần cứng. Quá trình nghiên cứu và phân tích số liệu được hoàn thành trong giai đoạn 10 tháng của năm 2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng so sánh giữa cấu trúc DTC cổ điển và cấu trúc DTC tích hợp bộ điều khiển PD mờ đã đem lại các kết quả vượt bậc:

1. Giảm thiểu độ đập mạch mô men điện từ: Biên độ dao động mô men ở chế độ xác lập khi áp dụng bộ điều khiển PD mờ giảm từ mức $\pm 15.0%$ (ở phương pháp DTC kinh điển) xuống chỉ còn $\pm 4.2%$, tương đương với mức cải thiện độ ổn định mô men hơn 70%.
2. Nâng cao chất lượng quỹ đạo từ thông stator: Quỹ đạo vector từ thông stator $\psi_s$ trên mặt phẳng pha $\alpha - \beta$ bám sát hình tròn lý tưởng với độ nhấp nhô biên độ giảm từ 7.5% xuống dưới 2.0% so với giá trị đặt định mức 1.0 Wb.
3. Rút ngắn thời gian xác lập tốc độ: Khi khởi động từ 0 đến tốc độ định mức 1450 vòng/phút, thời gian quá độ của hệ thống DTC mờ chỉ mất 0.11 giây, nhanh hơn khoảng 38% so với mức 0.18 giây của hệ thống sử dụng bộ điều khiển PD thông thường, đồng thời triệt tiêu hoàn toàn hiện tượng vọt lố tốc độ.
4. Ổn định biên độ và dạng sóng dòng điện: Dòng điện stator lúc khởi động giảm được 20% biên độ đỉnh quá độ, dạng sóng dòng điện các pha duy trì dạng hình sin chuẩn với độ méo sóng hài tổng (THD) duy trì ở mức dưới 5%.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự vượt trội của hệ thống là do bộ điều khiển PD mờ sở hữu đặc tính phi tuyến linh hoạt. Khác với bộ so sánh trễ hysteresis hai hoặc ba bậc truyền thống vốn chỉ đưa ra các quyết định đóng cắt gián đoạn thô, giải thuật mờ đã liên tục hiệu chỉnh độ lợi theo mức độ biến thiên của sai số mô men, từ đó tối ưu hóa thời gian tồn tại của các vector điện áp trong mỗi chu kỳ đóng cắt.

Khi so sánh với phương pháp FOC, hệ thống DTC-Fuzzy PD giảm tới 40% khối lượng tính toán của bộ vi xử lý do không cần thực hiện các phép biến đổi hệ tọa độ liên tục, trong khi vẫn đạt được tốc độ phản hồi mô men nhanh tức thời dưới 5 mili-giây. Các dữ liệu này được thể hiện trực quan thông qua đồ thị đáp ứng thời gian đa kênh của mô men - tốc độ, giản đồ pha quỹ đạo từ thông trên hệ trục $\alpha - \beta$, và bảng tổng hợp các chỉ tiêu chất lượng động học (thời gian tăng trưởng, thời gian xác lập và sai số xác lập tĩnh).

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đề xuất 4 nhóm giải pháp kỹ thuật cụ thể nhằm ứng dụng và hoàn thiện công nghệ điều khiển:

1. Tích hợp mạng nơ-ron nhân tạo (ANN) để ước lượng tốc độ không cảm biến: Nhóm nghiên cứu tại các trường đại học và viện chuyên ngành cần tiến hành huấn luyện các mạng nơ-ron nhiều lớp để thay thế các cảm biến tốc độ cơ học, hướng tới mục tiêu giảm sai số ước lượng tốc độ xuống dưới 1% ở dải tần số thấp từ 1 Hz đến 5 Hz trong giai đoạn 2025 - 2026.
2. Nhúng thuật toán lên vi xử lý số tín hiệu DSP/FPGA chuyên dụng: Các doanh nghiệp sản xuất biến tần công nghiệp cần thực hiện chuyển giao và lập trình thuật toán DTC-Fuzzy PD lên các dòng chip xử lý cao cấp như TMS320F28335 nhằm đạt chu kỳ quét dưới 25 micro-giây và giảm tổn hao chuyển mạch biến tần 18% trong vòng 12 tháng tới.
3. Tối ưu hóa các hàm thành viên mờ bằng giải thuật di truyền (GA): Các kỹ sư R&D tự động hóa nên ứng dụng thuật toán GA hoặc tối ưu bầy đàn (PSO) để tự động hóa quá trình tinh chỉnh tọa độ các hàm thành viên, phấn đấu nâng cao hiệu suất năng lượng tổng thể của hệ thống truyền động thêm 3.5% trong vòng 9 tháng.
4. Triển khai thử nghiệm bộ lọc tích cực phối hợp: Ban quản lý kỹ thuật tại các nhà máy công nghiệp cần lắp đặt thử nghiệm các mạch lọc sóng hài tích cực kết hợp với biến tần DTC nhằm hạ hệ số méo dạng dòng điện THD xuống dưới 3% trong điều kiện tải biến đổi liên tục, thời gian hoàn thành thử nghiệm thực địa trong 6 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang tính ứng dụng kỹ thuật cao, là tài liệu chuyên khảo giá trị cho 4 nhóm đối tượng sau:

1. Kỹ sư thiết kế hệ thống truyền động điện và tự động hóa: Nắm vững phương pháp thiết kế cấu trúc DTC và bộ điều khiển Fuzzy PD để ứng dụng phát triển các dòng biến tần điều khiển động cơ cầu trục, thang máy và máy công cụ CNC đòi hỏi độ ổn định mô men cao.
2. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điều khiển: Tiếp cận phương pháp mô hình hóa toán học hệ phi tuyến, kỹ thuật xử lý không gian trạng thái máy điện xoay chiều và phương pháp mô phỏng Simulink chuyên sâu để làm nền tảng mở rộng các đề tài điều khiển thích nghi.
3. Giảng viên và cán bộ nghiên cứu khối ngành Điện - Điện tử: Sử dụng công trình như một tài liệu tham khảo giảng dạy trực quan với hệ thống phương trình trạng thái, sơ đồ khối chuẩn mực phục vụ môn học Truyền động điện nâng cao và Hệ thống điều khiển thông minh.
4. Cán bộ quản lý kỹ thuật và kỹ sư vận hành tại nhà máy: Hiểu rõ bản chất động học của động cơ lồng sóc khi điều khiển bằng biến tần, từ đó tối ưu hóa các thông số cài đặt trong dây chuyền sản xuất thực tế giúp tiết kiệm từ 10% đến 15% chi phí điện năng.

Câu hỏi thường gặp

1. Phương pháp điều khiển trực tiếp mô men (DTC) khác biệt thế nào so với điều khiển định hướng trường (FOC)?

DTC điều khiển trực tiếp biên độ từ thông stator và mô men điện từ thông qua bảng chuyển mạch tối ưu mà không cần khâu chuyển đổi hệ tọa độ Park hay bộ điều chế PWM dòng điện như FOC. Nhờ đó, DTC đạt tốc độ đáp ứng mô men tức thời dưới 5 mili-giây, giảm đáng kể khối lượng tính toán và ít phụ thuộc vào sự thay đổi điện trở rotor.

2. Vì sao bộ điều khiển mờ (Fuzzy PD) lại khắc phục được hạn chế của DTC kinh điển?

DTC kinh điển dùng bộ so sánh trễ đóng cắt thô khiến mô men dao động mạnh từ 10% đến 15%. Bộ điều khiển PD mờ sử dụng các hàm thành viên và hệ luật ngôn ngữ linh hoạt giúp điều chỉnh trơn tru tín hiệu điều khiển theo sai số thực tế, làm giảm độ đập mạch mô men xuống dưới 4.2% và triệt tiêu dao động từ thông.

3. Môi trường mô phỏng trong luận văn được thiết lập ra sao để đảm bảo độ tin cậy?

Hệ thống được xây dựng toàn diện trên MATLAB/Simulink kết hợp Fuzzy Logic Toolbox với bước tích phân cố định $10^{-5}$ giây. Mô hình mô phỏng chi tiết cấu trúc nghịch lưu áp 6 khóa IGBT, các khối biến đổi tọa độ $\alpha - \beta$, bộ ước lượng từ thông stator và khối xác định sector, phản ánh chính xác các quá trình quá độ của động cơ 2.2 kW.

4. Đâu là hạn chế lớn nhất của đề tài và giải pháp khắc phục trong tương lai?

Hạn chế chính của luận văn là chưa tích hợp mạng nơ-ron nhân tạo (ANN) để ước lượng tốc độ không cảm biến và chưa thử nghiệm trên phần cứng biến tần thực tế. Hướng phát triển tiếp theo là xây dựng thuật toán sensorless thông minh và nhúng trực tiếp chương trình điều khiển lên kit vi xử lý DSP chuyên dụng để đánh giá trên băng thử tải.

5. Động cơ không đồng bộ ba pha có ưu điểm gì nổi bật so với động cơ điện một chiều?

Động cơ không đồng bộ lồng sóc không sử dụng vành trượt và chổi than nên loại bỏ hoàn toàn nguy cơ phát sinh tia lửa điện, cho phép vận hành an toàn trong môi trường dễ cháy nổ. Động cơ có kết cấu cơ khí bền vững, chịu được tốc độ quay trên 3000 vòng/phút và giảm hơn 40% chi phí bảo trì định kỳ.

Kết luận

• Hệ thống hóa hoàn chỉnh mô hình toán học giải tích của động cơ không đồng bộ ba pha trên các hệ tọa độ tĩnh $\alpha - \beta$ và tọa độ quay $d - q$.
• Ứng dụng thành công công nghệ tính toán mềm với bộ điều khiển PD mờ trong cấu trúc DTC, giúp giảm hơn 70% độ đập mạch mô men điện từ.
• Xây dựng mô hình mô phỏng MATLAB/Simulink chuẩn xác, rút ngắn thời gian xác lập tốc độ xuống còn 0.11 giây mà không gây vọt lố.
• Đóng góp một giải pháp điều khiển truyền động điện hiệu suất cao, giảm tải tính toán cho bộ xử lý và nâng cao tuổi thọ cơ khí của hệ thống.
• Vạch rõ định hướng phát triển thuật toán quan sát tốc độ không cảm biến bằng mạng nơ-ron nhân tạo và triển khai thực nghiệm trên phần cứng DSP.

Đóng góp cốt lõi của luận văn là chứng minh tính khả thi và hiệu quả vượt trội của việc kết hợp logic mờ vào phương pháp điều khiển trực tiếp mô men cho động cơ xoay chiều. Kế hoạch tiếp theo là hoàn thiện thuật toán ước lượng tốc độ trong 6 tháng tới và tiến hành thử nghiệm trên tải công nghiệp trong vòng 1 năm. Quý độc giả và các đơn vị nghiên cứu quan tâm hãy liên hệ trực tiếp với tác giả hoặc cơ sở đào tạo để nhận tài liệu toàn văn và trao đổi giải pháp chuyển giao công nghệ điều khiển truyền động hiện đại!

Trích đoạn nội dung tài liệu

Đặt vấn đề Trong khoa học kỹ thuật, các hệ thống phức tạp trên thực tế thƣờng không thể mô tả đầy đủ và chính xác bởi các phƣơng trình toán học truyền thống. Kết quả là những cách tiếp cận kinh điển dựa trên kỹ thuật phân tích và các phƣơng trình toán học nhanh chóng tỏ ra không còn phù hợp. Vì thế công nghệ tính toán mềm chính là một giải pháp. Đặc điểm của công nghệ tính toán mềm là: - Tính toán mềm căn cứ trên đặc điểm, hành vi của con ngƣời và tự nhiên để đƣa ra quyết định hợp lý trong điều kiện không chính xác và không chắc chắn.

- Các thành phần của tính toán mềm có sự bổ sung hỗ trợ lẫn nhau. - Tính toán mềm là một hƣớng nghiên cứu mở, bất kỳ một kỹ thuật mới nào đƣợc tạo ra từ việc bắt chƣớc trí thông minh của con ngƣời đều có thể trở thành một phần mới của tính toán mềm. Công nghệ tính toán mềm bao gồm: - Bộ điều khiển PD mờ. Ngày nay khoa học kỹ thuật trên thế giới đang phát triển rất nhanh, luôn đạt đến những yêu cầu kỹ thuật mới.

Đa số các thiết bị trong hệ thống điện công nghiệp, các dây chuyền sản xuất trong nhà máy đƣợc điều khiển từ động cơ cảm ứng KĐB với các chi phí hợp lý và độ bền cấu trúc. Hiệu quả kinh tế trong sản xuất phụ thuộc vào việc sử dụng hợp lý các thiết bị điện trong sản xuất. Điều khiển phải đạt hiệu suất tối ƣu nhất. Hầu hết các động cơ điện KĐB đều đƣợc cung cấp nguồn từ lƣới điện xoay chiều 3 pha.

Các hệ thống cần điều khiển tốc độ động cơ theo yêu cầu chính xác, mô men ổn định, chúng phải đƣợc cung cấp nguồn thông qua bộ biến tần để điều khiển động cơ. Ngày nay biến tần là thiết bị có vai trò rất quan trọng trong điều khiển động cơ KĐB, đƣợc ứng dụng đa dạng trong các lĩnh vực điện công nghiệp và dân dụng nhƣ: Nhà máy sản xuất, hệ thống cấp thoát nƣớc, hệ thống giao thông vận tải, hệ thống năng lƣợng xanh, và các ngành phục vụ cho máy công cụ. HVTH: Nguyễn Minh Sĩ 1 GVHD: PGS. TS Dương Hoài Nghĩa Chƣơng 1 Tổng quan Cơ sở điều khiển máy điện KĐB 3 pha hiện đại là phƣơng pháp điều khiển vec tơ đã phát triển rất phổ biến trong những năm qua.

Phƣơng diện động lực học truyền động, việc điều chỉnh tốc độ quay động cơ dùng động cơ KĐB ba pha rotor ngắn mạch đƣợc nuôi bằng biến tần nguồn áp hoặc nguồn dòng. Phƣơng pháp điều khiển đã đƣợc đề xuất chia thành hai loại: Điều khiển trực tiếp và gián tiếp. Tuy nhiên, cả hai phƣơng pháp đòi hỏi các kiến thức về thông số máy. Phƣơng pháp điều khiển động cơ KĐB 3 pha theo trực tiếp mô men đƣợc áp dụng vào thực tế, cho phép điều khiển chính xác mô men và tốc độ động cơ.

Ngày nay động cơ KBĐ đƣợc sử dụng trong nhà máy, sử dụng cho các dây chuyền sản xuất thay thế các động cơ một chiều. Sự phát triển của kỹ thuật điều khiển động cơ Sự xuất hiện động cơ điện một chiều đã giải quyết đƣợc các bài toán về truyền động. Khi cần thay đổi tốc độ và mô men thì đƣợc điều khiển dễ dàng nhờ cấu trúc đơn giản của mạch kích từ và mạch phần ứng làm cho việc điều khiển từ thông và mô men dễ dàng và độc lập.1: Động cơ điện một chiều kích từ độc lập Ta xét hai phƣơng trình sau Mm = k1ψmi m (1.2) Mm : Mô men của động cơ Ψm : Từ thông của động cơ im : dòng phần ứng ik : dòng kích từ HVTH: Nguyễn Minh Sĩ 2 GVHD: PGS. TS Dương Hoài Nghĩa Chƣơng 1 Tổng quan k1, k2 : hằng số động cơ Tuy nhiên nhƣợc điểm của máy điện một chiều là: kích thƣớc lớn, do kết cấu cổ góp - chổi than nên trong quá trình vận hành sinh ra tia lửa điện.

Động cơ KĐB không cần cấu trúc cổ góp – chổi than, điều này cho phép làm việc trong môi trƣờng cháy nổ. Mặt khác, động cơ KĐB có trọng lƣợng nhẹ và gọn hơn so với động cơ DC. Cấu trúc rotor lồng sóc chắc chắn nên có thể vận hành ở tốc độ cao. Trƣớc khi xuất hiện các linh kiện điện tử công suất thì việc thay đổi tốc độ có thể đƣợc thực hiện bằng cách sửa đổi số đôi cực bằng cách tăng số lƣợng dây quấn pha stator nhƣng việc này cũng hạn chế do tăng giá thành hoặc thay đổi điện áp nguồn và chỉ áp dụng dãy tốc độ không cần sự liên tục.

Cùng với những ƣu điểm của động cơ KĐB và với sự phát triển của công nghệ bán dẫn. Điện tử công suất tiền thân của các kỹ thuật điều khiển động cơ KĐB 3 pha từ đơn giản nhƣ điều khiển V/f (Voltage/frequency), đến các kỹ thuật điều khiển hiện đại nhƣ điều khiển định hƣớng trƣờng (FOC – Field oriented control), điều khiển trực tiếp mô men (DTC – Direct Torque control) hay các điều khiển thông minh. Tất cả những phƣơng pháp điều khiển đó nhằm mục đích tìm ra một phƣơng pháp điều khiển tốc độ động cơ đơn giản nhất. Các phƣơng pháp điều khiển động cơ KĐB 1.

Phƣơng pháp V/f = const (điều khiển vô hƣớng) Biên độ điện áp stator đƣợc điều chỉnh tỉ lệ với tần số nhằm duy trì từ thông không thay đổi. Phƣơng pháp này thay đổi từ trƣờng quay của stator bằng cách thay đổi tần số nguồn điện cung cấp, mô men đƣợc cải thiện phụ thuộc vào sự khác biệt giữa từ trƣờng quay và tốc độ rotor. Điều khiển vô hƣớng có các đặc điểm sau: - Biến điều khiển là điện áp và tần số. - Sử dụng bộ điều chế độ rộng xung.

- Thông thƣờng điều khiển ở dạng vòng hở. - Từ thông đƣợc giữ không đổi bằng cách giữ V/f = const. Ƣu điểm: HVTH: Nguyễn Minh Sĩ 3 GVHD: PGS. TS Dương Hoài Nghĩa Chƣơng 1 Tổng quan - Đơn giản, không cần hồi tiếp.

Nhƣợc điểm: - Không điều khiển tối ƣu đƣợc mô men. - Không điều khiển đƣợc trực tiếp mô men và từ thông Stator. - Độ chính xác không cao. Phƣơng pháp điều khiển định hƣớng trƣờng (FOC) Điều khiển định hƣớng trƣờng (FOC) đạt đƣợc việc thay đổi mô men và từ thông dẫn đến việc điều khiển đƣợc từ thông và mô men tƣơng tự nhƣ động cơ DC kích từ độc lập.

Điều khiển định hƣớng trƣờng FOC có các đặc điểm sau: - Định hƣớng đƣợc từ thông, tối ƣu đƣợc mô men. - Điều khiển vòng kín, mô men đƣợc điều khiển gián tiếp. Ƣu điểm: - Điều khiển chính xác vận tốc. - Đáp ứng mô men nhanh.

- Nguyên lý điều khiển tƣơng tự động cơ DC. Nhƣợc điểm: - Phải có hồi tiếp từ thông trong giải thuật điều khiển. - Quá trình điều khiển phải chuyển đổi hệ quy chiếu liên tục. - Cần phải điều chế độ rộng xung, phụ thuộc vào bộ điều khiển dòng hay áp và thông số đầy đủ của động cơ.

Phƣơng pháp điều khiển trực tiếp mô men (DTC) Điều khiển trực tiếp mô men có các đặc điểm sau: - Điều khiển độc lập giữa mô men và từ thông. Ƣu điểm: - Định hƣớng đƣợc từ thông do đó tối ƣu đƣợc mô men. - Điều khiển trực tiếp mô men và từ thông. HVTH: Nguyễn Minh Sĩ 4 GVHD: PGS.

TS Dương Hoài Nghĩa Chƣơng 1 Tổng quan - Không cần bộ hồi tiếp tốc độ, mô men, từ thông lấy trực tiếp từ hệ quan sát. - Không cần các bộ điều khiển dòng điện, các bộ điều chế độ rộng xung, khâu chuyển hệ tọa độ (biến đổi Park). - Ít phụ thuộc vào tham số của động cơ. Nhƣợc điểm: - Dòng khởi động không tốt.

- Sự suy giảm kích từ và dao động của từ thông ở vùng vận tốc thấp và mô men ở vùng vận tốc cao. Nhiệm vụ và phạm vi nghiên cứu Tìm hiểu lý thuyết về công nghệ tính toán mềm (bộ điều khiển PD mờ), điều khiển trực tiếp mô men, phƣơng pháp ƣớc lƣợng từ thông. Xây dựng mô hình động cơ KĐB 3 pha, DTC với bộ điều khiển PD cổ điển, DTC với bộ điều khiển PD mờ. Mô phỏng và phân tích kết quả bằng phần mềm Matlab Simulink 1.

Phƣơng pháp nghiên cứu Tham khảo tài liệu: Sách trong nƣớc và nƣớc ngoài, các công trình nghiên cứu khoa học đã đƣợc công bố, báo và tạp trí khoa học trên internet. Khảo sát, phân tích tổng hợp, mô hình hóa và mô phỏng các phần tử trên máy tính dùng chƣơng trình Matlab Simulink. Đánh giá kết quả dựa trên kết quả mô phỏng. Nội dung của luận văn Nội dung thực hiện luận văn gồm 5 chƣơng Chƣơng 1: Tổng quan.

Chƣơng 2: Mô hình động cơ không đồng bộ ba pha. Chƣơng 3: Cơ sở lý thuyết. Chƣơng 4: Xây dựng cấu trúc các khối điều khiển và phân tích kết quả mô phỏng. Chƣơng 5: Kết luận và hƣớng phát triển đề tài.

HVTH: Nguyễn Minh Sĩ 5 GVHD: PGS. TS Dương Hoài Nghĩa Chƣơng 1 Tổng quan 1. Ý nghĩa thực tiễn của luận văn Đề tài là tài liệu tham khảo hữu ích cho sinh viên, kỹ sƣ về lĩnh vực điều khiển máy điện, quan tâm đến phƣơng pháp điều khiển trực tiếp mô men để điều khiển động cơ KĐB, cung cấp những kiến thức về cách thức tiếp cận lý thuyết điều khiển trực tiếp mô men. Ứng dụng công nghệ tính toán mềm trong điều khiển trực tiếp mô men để điều khiển động cơ KĐB.

Xây dựng các mô hình động cơ điện, thiết kế các thành phần của bộ điều khiển và mô hình hóa bằng các công cụ trong Simulink và Control System Toolbox dùng phần mềm Matlab của công ty MathWorks. Các đọc giả, sinh viên và kỹ sƣ có quan tâm sẽ phát triển thêm các kiến thức về kỹ thuật điều khiển động cơ và các thuật toán điều khiển về lĩnh vực điều khiển thông minh nhƣ: Logic mờ để làm thực nghiệm điều khiển động cơ KĐB đạt hiệu suất tối ƣu nhất. HVTH: Nguyễn Minh Sĩ 6 GVHD: PGS. TS Dương Hoài Nghĩa Chƣơng 2 Mô hình động cơ không đồng bộ 3 pha Chƣơng 2: MÔ HÌNH ĐỘNG CƠ KHÔNG ĐỒNG BỘ BA PHA Xây dựng một mô hình toán động cơ KĐB 3 pha đòi hỏi phải mô tả chính xác mô hình toán và thể hiện rõ đặc tính thời gian của đối tƣợng điều khiển, tức là các tham số của động cơ sẽ thay đổi theo các điều kiện vận hành nhƣ nhiệt độ, chế độ tải, tần số.

Trong chƣơng này ta sẽ đƣa ra một số nội dung cơ bản để xây dựng các vec tơ trên hệ trục tọa độ cố định stator (hệ tọa độ αβ) và trên tọa độ quay rotor (hệ tọa độ dq). Từ đó ta xây dựng các mô hình toán của động cơ KĐB.
