TỔNG QUAN VỀ TỦ ĐIỆN VÀ BIỆN PHÁP AN TOÀN ĐIỆN: GIÁO TRÌNH THIẾT KẾ TỦ ĐIỆN CƠ BẢN

Tổng quan về giáo trình

Giáo trình Thiết kế tủ điện cơ bản (đơn vị biên soạn: Actech) là tài liệu học thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành Kỹ thuật Điện, Điện Công nghiệp và Tự động hóa. Trong chương trình đào tạo kỹ thuật, tài liệu giữ vai trò cầu nối giữa lý thuyết mạch điện, khí cụ điện với kỹ năng thực hành thiết kế, lắp ráp và vận hành tủ điện hạ thế.

Mục tiêu học tập của giáo trình bao gồm:

  • Trang bị các nguyên tắc và tiêu chuẩn an toàn điện cơ bản trong môi trường công nghiệp và dân dụng.
  • Cung cấp phương pháp nhận diện, phân loại, đọc hiểu thông số kỹ thuật và đấu nối các thiết bị đóng cắt, bảo vệ, điều khiển và đo lường.
  • Hình thành năng lực phân tích yêu cầu công nghệ, thiết kế sơ đồ nguyên lý mạch động lực - điều khiển và thực hiện mô phỏng kỹ thuật trước khi lắp ráp thực tế.

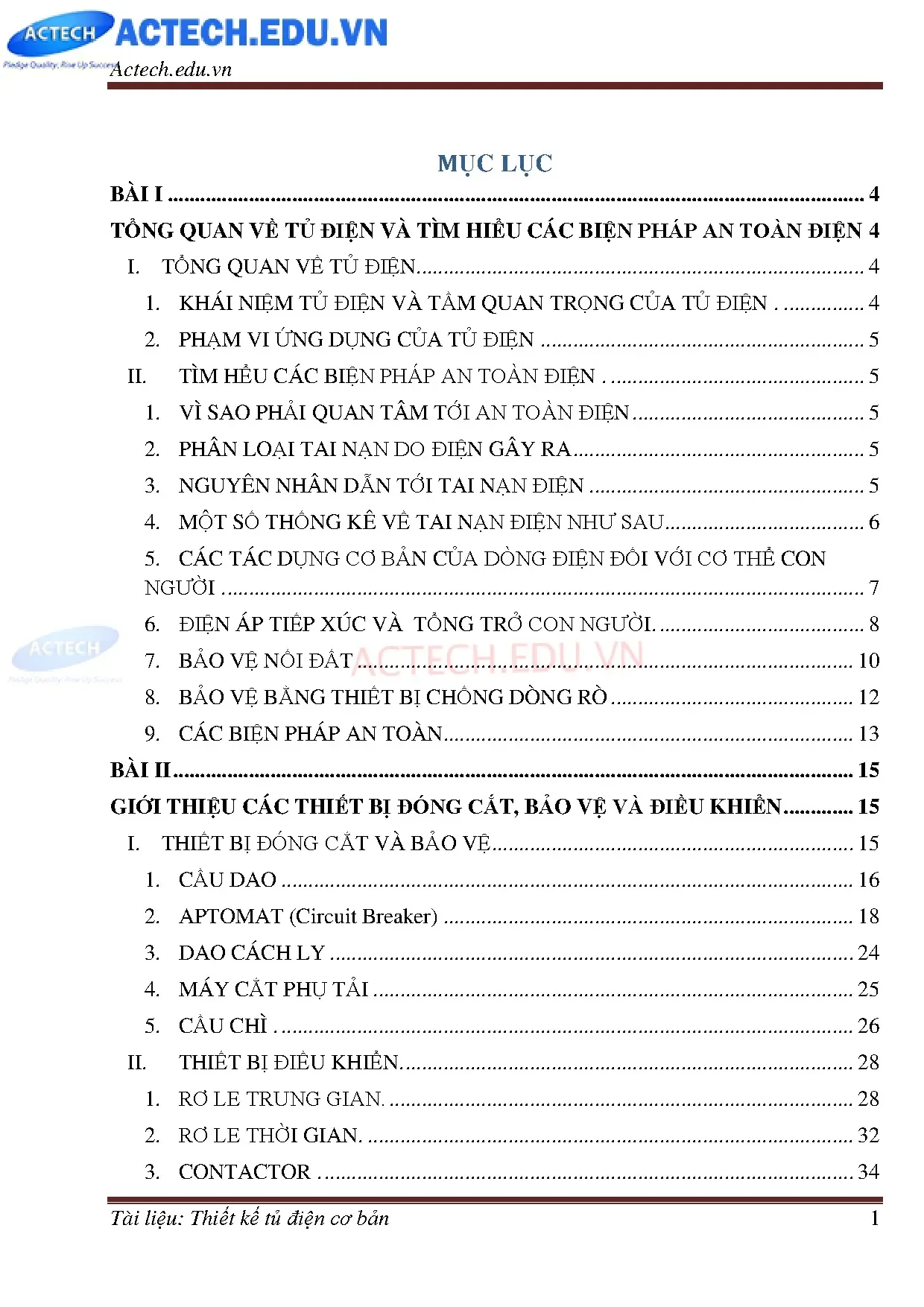

Cấu trúc tài liệu được tổ chức theo tiến trình từ nhận thức an toàn đến cấu trúc phần cứng và thiết kế hệ thống: mở đầu bằng các quy chuẩn an toàn và tổng quan tủ điện (Bài I), tiếp nối bằng hệ thống khí cụ đóng cắt - bảo vệ - điều khiển (Bài II), thiết bị đo lường - cảm biến, và kết thúc bằng quy trình thiết kế, mô phỏng mạch điện ứng dụng. Điểm đặc thù của giáo trình là bám sát dữ liệu kỹ thuật thực tế, sơ đồ chân thiết bị và tích hợp phần mềm mô phỏng chuyên dụng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

1. Bài I: Tổng quan về tủ điện và tìm hiểu các biện pháp an toàn điện

  • Khái niệm và phạm vi ứng dụng: Tủ điện là không gian chứa đựng và liên kết các thiết bị điện nhằm thực hiện các chức năng phân phối, điều khiển và bảo vệ trong các nhà máy, xưởng sản xuất và công trình dân dụng.
  • Cơ chế tai nạn điện: Phân loại tai nạn theo nguyên nhân tiếp xúc trực tiếp (chạm vào phần tử mang điện không bọc cách điện), tiếp xúc gián tiếp (chạm vỏ thiết bị rò điện), và tác động từ điện trường mạnh hoặc hồ quang khi đóng cắt dòng lớn.
  • Tác động sinh lý - vật lý của dòng điện:
    • Tác dụng nhiệt: Gây bỏng, tổn thương mạch máu, hệ thần kinh và các cơ quan nội tạng.
    • Tác dụng điện phân: Phân ly dung dịch máu, làm biến đổi thành phần lý hóa của mô và tế bào.
    • Tác dụng sinh lý: Co rút cơ bắp, tác động gây ức chế tim và cơ quan hô hấp.
  • Tiêu chuẩn ngưỡng dòng điện tới hạn (theo IEC):
    • Dòng điện xoay chiều cho phép: $I_{cp} = 10\text{ mA}$.
    • Dòng điện một chiều cho phép: $I_{cp} = 50\text{ mA}$.
  • Điện áp tiếp xúc và tổng trở người: Xác định theo biểu thức: $$I = \frac{U_{tx}}{Z_{ng}}$$ Trong đó tổng trở cơ thể người $Z_{ng} = Z_p + Z_i$ ($Z_p$: tổng trở thân người; $Z_i$: tổng trở từng bộ phận). Điện trở da người ($R_{ng}$) ở điều kiện bình thường đạt khoảng $10.000\ \Omega$, nhưng giảm xuống $800 - 1.000\ \Omega$ khi lớp sừng bị tổn thương hoặc môi trường ẩm ướt.
  • Hệ thống bảo vệ an toàn:
    • Nối dây trung tính: Áp dụng trong mạng hạ áp 3 pha 4 dây có trung tính nối đất; chuyển sự cố chạm vỏ thành ngắn mạch 1 pha để thiết bị bảo vệ tác động; yêu cầu nối đất lặp lại sau mỗi $280\text{ m} - 300\text{ m}$ (đối với đường dây trần).
    • Nối đất an toàn và nối đất chống sét: Dẫn dòng điện rò và dòng sét xuống đất.
    • Thiết bị chống dòng rò (RCD): Cấu tạo, nguyên lý làm việc và cài đặt ngưỡng cắt của RCD 1 pha và 3 pha.
    • Biện pháp bổ trợ: Sử dụng máy biến áp cách ly và dụng cụ an toàn lao động.

2. Bài II: Giới thiệu các thiết bị đóng cắt, bảo vệ và điều khiển

  • Nhóm thiết bị đóng cắt và bảo vệ:
    • Cầu dao: Đóng cắt bằng tay cho mạch điện xoay chiều (đến $660\text{ V}$) và một chiều (đến $440\text{ V}$); không có buồng dập hồ quang nên chủ yếu đóng cắt không tải ở công suất trung bình/lớn.
    • Aptomat (Circuit Breaker): Gồm hệ thống tiếp điểm, hệ thống dập hồ quang, cơ cấu truyền động và phần tử bảo vệ. Phân loại thành MCB (dòng định mức dưới $100\text{ A}$) và MCCB (dòng định mức $20\text{ A} - 1600\text{ A}$, hỗ trợ phụ kiện shunt trip, khóa liên động).
    • Các thông số kỹ thuật chuẩn của Aptomat: $U_i$ (điện áp cách điện định mức), $U_e$ (điện áp làm việc định mức), $U_{imp}$ (điện áp xung định mức), $I_n$ (dòng định mức), $I_r$ (dòng chỉnh định quá tải), $I_m$ (dòng chỉnh định ngắn mạch), $I_{cu}$ (khả năng cắt dòng ngắn mạch giới hạn trong $1\text{ s}$), $I_{cs}$ (khả năng cắt dòng ngắn mạch thực tế), cùng các tham số $I_{LTD}, I_{STD}, I_{NTS}, I_{GFT}$.
    • Dao cách ly: Tạo khoảng hở nhìn thấy được phục vụ công tác sửa chữa, không có buồng dập hồ quang.
    • Máy cắt phụ tải: Đóng cắt có tải nhỏ, trang bị buồng dập hồ quang đơn giản, kết hợp cầu chì để cắt dòng ngắn mạch.
    • Cầu chì: Bảo vệ quá tải và ngắn mạch qua dây chảy; gồm các loại hạ áp, cao áp, cầu chì hộp, cầu chì sứ, cầu chì tự rơi.
  • Nhóm thiết bị điều khiển:
    • Rơ le trung gian: Đóng vai trò cách ly giữa mạch điều khiển điện áp thấp ($9\text{ V}, 12\text{ V}, 24\text{ V}$) và mạch động lực ($380\text{ V}$); cấu tạo gồm cuộn hút (chân 13 - 14) và các cụm tiếp điểm NO/NC (loại 8, 11, 14 chân).
    • Rơ le thời gian: Phân loại On-delay và Off-delay; gồm bộ phận nhận tín hiệu động lực, bộ phận tạo trễ (điện tử, cơ khí, khí nén) và hệ thống tiếp điểm chuyển đổi có trễ.
    • Công tắc tơ (Contactor): Thiết bị đóng cắt điện từ xa; gồm cuộn hút ($A_1 - A_2$), 3 cặp tiếp điểm chính ($1-3-5$ / $2-4-6$ hoặc $L_1-L_2-L_3$ / $T_1-T_2-T_3$) và tiếp điểm phụ ($31-32$ NC, $43-44$ NO); các thông số định mức $U_i, U_e, U_{imp}, I_{đm}, U_{ch}$.
    • Rơ le nhiệt: Bảo vệ quá tải động cơ dựa trên thanh lưỡng kim nhiệt; giá trị dòng chỉnh định đặt ở mức $1{,}2$ lần dòng tính toán ($I_{đặt} = 1{,}2 \times I_{tt}$); hai chế độ vận hành: Tự động (Auto) và Bằng tay (Hand).
    • Khởi động từ: Tổ hợp giữa công tắc tơ và rơ le nhiệt (loại đơn hoặc kép đảo chiều).
    • Công tắc hành trình: Chuyển đổi trạng thái mạch điều khiển theo vị trí cơ học (kiểu ấn, kiểu đòn, kiểu trụ, kiểu quay; tiếp điểm C-NO, C-NC).
    • Nút ấn và đèn báo: Nút ấn có nhớ/không nhớ (chân $1-2$ NC, chân $3-4$ NO; màu xanh cho lệnh mở, màu đỏ cho lệnh tắt); đèn báo tín hiệu một chiều và xoay chiều.

3. Thiết bị đo lường, cảm biến và thiết kế mạch

  • Đo lường & Cảm biến: Giới thiệu đồng hồ đo tần số, hệ số công suất $\cos\varphi$, công suất tác dụng, điện áp, dòng điện; cơ cấu chuyển mạch Volt/Ampe; cảm biến quang và cảm biến tiệm cận.
  • Thiết kế & Mô phỏng: Trình tự phân tích công nghệ, thiết kế sơ đồ mạch điều khiển, mạch động lực và kiểm chứng trạng thái hoạt động trên phần mềm EKTS.

Kiến thức nền tảng và kỹ năng phát triển

  • Kiến thức nền tảng:
    • Lý thuyết mạch điện và phân tích tổng trở cơ thể người theo tiêu chuẩn IEC.
    • Nguyên lý hoạt động của nam châm điện từ, hiện tượng giãn nở nhiệt của thanh lưỡng kim và nguyên lý dập hồ quang.
    • Cơ chế bảo vệ chọn lọc trong hệ thống điện hạ thế (phối hợp giữa MCB, MCCB, RCD, rơ le nhiệt và cầu chì).
  • Kỹ năng phát triển:
    • Kỹ năng đọc hiểu ký hiệu, thông số catalog ($U_i, U_e, I_{cu}, I_{cs}, I_r$).
    • Kỹ năng đấu nối chính xác sơ đồ chân rơ le trung gian (chân 13 - 14 cho cuộn hút), công tắc tơ ($A_1 - A_2$, tiếp điểm chính, tiếp điểm phụ), nút ấn ($1-2, 3-4$).
    • Kỹ năng đo kiểm, chẩn đoán lỗi tiếp điểm bằng đồng hồ vạn năng (VOM) và bút thử điện.
    • Kỹ năng xây dựng và mô phỏng mạch điện công nghiệp trên phần mềm EKTS.

Phương pháp giảng dạy và học tập

Giáo trình định hướng quy trình giảng dạy kết hợp giữa lý thuyết tiêu chuẩn và kỹ năng thao tác kỹ thuật:

  1. Phương pháp sư phạm:

    • Bài giảng triển khai theo cấu trúc: Khái niệm $\rightarrow$ Cấu tạo $\rightarrow$ Phân loại $\rightarrow$ Nguyên lý hoạt động $\rightarrow$ Thông số kỹ thuật $\rightarrow$ Quy tắc lắp đặt, đấu nối $\rightarrow$ Quy trình kiểm tra, sửa chữa.
    • Đặt trọng tâm vào việc phân tích các trường hợp sự cố (mất pha, quá tải, chạm vỏ gián tiếp, lệch pha cuộn hút AC/DC).

  2. Thực hành và bài tập kỹ thuật:

    • Thao tác đo kiểm: Hướng dẫn sử dụng đồng hồ vạn năng cơ/điện tử ở thang đo điện trở/thông mạch để kiểm tra tình trạng cuộn hút, độ nhạy tiếp điểm lực và tiếp điểm phụ của contactor, rơ le trung gian.
    • Quy trình lắp đặt chuẩn:
      • Bắt buộc lắp đặt khí cụ theo phương thẳng đứng, thuận chiều mặt chữ (hướng đọc thông số).
      • Phân định rõ chiều nguồn vào (line ở phía trên: $R-S-T$ hoặc $1-3-5$) và tải ra (load ở phía dưới: $U-V-W$ hoặc $2-4-6$).
      • Khởi động từ khi gá lắp yêu cầu bề mặt phẳng với góc nghiêng không vượt quá $5^\circ$.
      • Đấu nối dây điều khiển vào tiếp điểm phụ của contactor trước khi ghép nối cơ khí với rơ le nhiệt nhằm tránh hạn chế không gian thao tác.

  3. Đánh giá và tự học:

    • Tự kiểm tra dựa trên danh mục chỉ tiêu an toàn và trình tự logic đóng/cắt mạch (khi cắt điện: cắt Aptomat trước rồi cắt Cầu dao; khi đóng điện: đóng Cầu dao trước rồi đóng Aptomat).
    • Ứng dụng phần mềm EKTS để chạy thử nghiệm các trạng thái liên động, tránh hiện tượng ngắn mạch hoặc xung đột tín hiệu điều khiển trước khi đấu dây thực tế.

Điểm nổi bật và cập nhật kỹ thuật

  • Hệ thống hóa đầy đủ các tham số khí cụ điện theo chuẩn IEC: Phân tích chi tiết sự khác biệt giữa dòng cắt ngắn mạch giới hạn ($I_{cu}$) và dòng cắt ngắn mạch làm việc ($I_{cs}$), định nghĩa chính xác điện áp xung chịu đựng ($U_{imp}$) và các dải thời gian tác động ($I_{LTD}, I_{STD}$).
  • Quy chuẩn an toàn dựa trên số liệu định lượng: Trích xuất các ngưỡng dòng điện nguy hiểm cho cơ thể ($10\text{ mA}$ với AC, $50\text{ mA}$ với DC), tính toán tổng trở theo lớp sừng của da người ($10.000\ \Omega$ xuống $800 - 1.000\ \Omega$), và khoảng cách nối đất lặp lại ($280\text{ m} - 300\text{ m}$).
  • Tính đồng bộ giữa cơ khí và điện: Đưa ra các quy tắc đấu dây cụ thể cho từng loại chân khí cụ công nghiệp (cặp tiếp điểm $13-14$ cấp nguồn rơ le; chân $31-32$ NC và $43-44$ NO trên contactor; tiếp điểm $1-2$ NC và $3-4$ NO trên nút ấn).
  • Ứng dụng phần mềm chuyên ngành: Tích hợp trực tiếp công cụ mô phỏng EKTS vào chương trình giảng dạy thiết kế mạch điều khiển và mạch động lực.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên hệ Đại học, Cao đẳng thuộc các ngành Kỹ thuật Điện, Điện Công nghiệp, Kỹ thuật Điều khiển và Tự động hóa, Cơ điện tử.
  • Điều kiện tiên quyết: Người học cần hoàn thành các học phần Mạch điện 1 & 2, Kỹ thuật điện đại cương, An toàn lao động trong công nghiệp.
  • Giảng viên: Sử dụng làm đề cương chi tiết và tài liệu hướng dẫn thực hành cho các môn học Khí cụ điện, Trang bị điện, Thiết kế và lắp đặt tủ điện công nghiệp.
  • Kỹ sư và kỹ thuật viên: Dùng làm tài liệu tra cứu các tham số vận hành, quy chuẩn đấu nối, phương pháp kiểm tra khí cụ và quy trình an toàn điện tại các nhà máy, xưởng cơ điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho sinh viên kỹ thuật điện, điện công nghiệp, cũng như kỹ thuật viên vận hành, bảo trì, giám sát và thi công hệ thống tủ điện hạ thế.

2. Cần kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần nắm vững lý thuyết cơ bản về mạch điện một chiều, xoay chiều 1 pha và 3 pha, các đại lượng điện trường bản ($U, I, R, Z, P, \cos\varphi$) và các quy tắc an toàn lao động đại cương.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khí cụ điện thuần túy là gì?

Giáo trình tập trung vào tính ứng dụng thực địa: chỉ rõ sơ đồ chân vật lý ($A_1-A_2, 13-14, 31-32, 43-44$), hướng dẫn thứ tự thao tác lắp ráp thực tế, giải thích quy tắc an toàn đóng cắt và tích hợp bước mô phỏng kiểm chứng bằng phần mềm EKTS.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao nhất?

Người học nên kết hợp song song: đọc kỹ thông số và nguyên lý khí cụ $\rightarrow$ phân tích sơ đồ chân $\rightarrow$ vẽ và mô phỏng mạch trên phần mềm EKTS $\rightarrow$ đối chiếu với các thao tác đo kiểm bằng đồng hồ VOM trên thiết bị thực tế.

5. Giáo trình có đề cập đến phần mềm bổ trợ nào không?

Giáo trình tích hợp hướng dẫn sử dụng phần mềm EKTS để mô phỏng và kiểm tra logic hoạt động của mạch động lực và mạch điều khiển trước khi lắp ráp tủ điện.

Kết luận

Giáo trình Thiết kế tủ điện cơ bản (Actech) cung cấp hệ thống kiến thức toàn diện từ quy chuẩn an toàn điện IEC, nguyên lý - thông số khí cụ đóng cắt/điều khiển đến quy trình thiết kế, mô phỏng mạch điện hạ thế. Lộ trình học tập đề xuất:

$$\text{An toàn điện} \longrightarrow \text{Khí cụ điện & Đo lường} \longrightarrow \text{Mô phỏng EKTS} \longrightarrow \text{Lắp đặt tủ điện}$$

Tài liệu là cơ sở khoa học và thực hành cần thiết cho sinh viên và kỹ thuật viên ngành kỹ thuật điện trong công tác học tập, thiết kế và thi công hệ thống phân phối điện công nghiệp.
