Tổng quan nghiên cứu

Trong bối cảnh các nguồn năng lượng hóa thạch truyền thống ngày càng cạn kiệt và gây áp lực nặng nề lên môi trường sống, việc khai thác năng lượng tái tạo đã trở thành định hướng chiến lược trên toàn cầu. Năng lượng mặt trời nổi lên như một nguồn năng lượng vô tận, sạch và an toàn. Việt Nam nằm trong khu vực có dải bức xạ mặt trời dồi dào, trải dài từ vĩ độ 8 độ Bắc đến 23 độ Bắc với giá trị tổng xạ dao động từ 100 đến 175 kcal/cm2/năm, tương đương mật độ công suất bức xạ cực đại đạt khoảng 1000 W/m2 vào những ngày quang mây. Tiềm năng này mở ra cơ hội lớn cho các dự án điện mặt trời quy mô từ hộ gia đình độc lập đến các nhà máy hòa lưới quốc gia.

Tuy nhiên, việc khai thác điện mặt trời thông qua các tấm pin quang điện hiện nay đang đối mặt với hai rào cản kỹ thuật cốt lõi: hiệu suất chuyển đổi quang - điện còn tương đối thấp, chỉ dao động trong khoảng từ 9% đến 17%, và công suất phát đầu ra biến thiên liên tục, không ổn định do phụ thuộc trực tiếp vào các điều kiện môi trường như cường độ bức xạ ánh sáng và nhiệt độ vận hành.

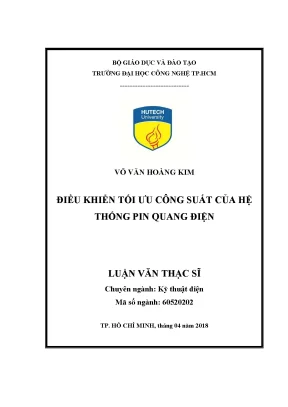

Luận văn thạc sĩ chuyên ngành Kỹ thuật điện của tác giả Võ Văn Hoàng Kim, được hoàn thành năm 2018 tại Đại học Công nghệ TP.HCM dưới sự hướng dẫn của PGS. Huỳnh Châu Duy, tập trung giải quyết bài toán: Điều khiển tối ưu công suất của hệ thống pin quang điện. Mục tiêu cụ thể của công trình là nghiên cứu các đặc tuyến phi tuyến dòng - áp và công suất - áp của pin quang điện, từ đó đề xuất và mô phỏng giải thuật bám điểm công suất cực đại cải tiến nhằm tối ưu hóa hiệu suất phát điện, giảm thiểu tổn hao năng lượng trong các điều kiện thời tiết thay đổi đột ngột và hỗ trợ kết nối đồng bộ vào lưới điện xoay chiều 3 pha 220V với tần số 50 Hz.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết vật lý bán dẫn của tế bào quang điện và lý thuyết điều khiển điện tử công suất hiện đại. Mô hình toán học của pin quang điện được thiết lập theo sơ đồ thay thế tương đương một diode có tính đến các thành phần tổn hao ký sinh, bao gồm điện trở nối tiếp và điện trở song song. Đặc tính phi tuyến dòng - áp được xác định thông qua phương trình hàm mũ biểu diễn mối quan hệ giữa dòng điện ngắn mạch, dòng điện bão hòa ngược của tiếp giáp bán dẫn và điện áp hở mạch.

Về nguyên lý điều khiển tối ưu, luận văn khai thác lý thuyết bám điểm công suất cực đại (MPPT). Điểm làm việc cực đại trên đặc tuyến công suất - điện áp là vị trí mà tại đó đạo hàm của công suất theo điện áp bằng 0. Dựa trên cơ sở này, giải thuật điện dẫn gia tăng (Incremental Conductance - InC) được ứng dụng và nâng cấp để xác định chiều hướng thay đổi của chu kỳ làm việc mà không cần chờ đợi dao động công suất.

Khung lý thuyết điều khiển biến đổi công suất bao gồm hai khối chức năng: bộ biến đổi một chiều sang một chiều (DC-DC Boost/Buck) thực hiện nhiệm vụ điều chỉnh trở kháng tương đương để bám điểm cực đại, và bộ nghịch lưu 3 pha 6 khóa bán dẫn (DC-AC Inverter) sử dụng kỹ thuật điều khiển vector không gian kết hợp vòng khóa pha (PLL) để đồng bộ hóa hoàn toàn điện áp ngõ ra với lưới điện xoay chiều.

Phương pháp nghiên cứu

Phương pháp nghiên cứu chủ đạo của đề tài là phân tích lý thuyết kết hợp với mô hình hóa và mô phỏng số trên môi trường chuyên dụng. Cỡ mẫu nghiên cứu được thiết lập là một mảng pin quang điện công suất tiêu chuẩn gồm 20 module, được bố trí theo cấu hình hỗn hợp gồm 2 nhánh song song, mỗi nhánh chứa 10 module mắc nối tiếp. Mỗi tế bào quang điện cơ bản có điện áp làm việc danh định khoảng 0.5V đến 0.6V.

Phương pháp chọn mẫu dựa trên các thông số kỹ thuật tiêu chuẩn của công nghệ pin silic đơn tinh thể và đa tinh thể, vốn chiếm thị phần áp đảo từ 25% đến 68% trên thị trường điện mặt trời quốc tế. Nguồn dữ liệu thực nghiệm mô phỏng được thu thập theo chuỗi kịch bản môi trường điển hình: dải cường độ bức xạ biến thiên từ 0.6 kW/m2 đến 1.0 kW/m2 và dải nhiệt độ môi trường biến đổi từ 15 độ C đến 35 độ C (lấy mốc nhiệt độ chuẩn 25 độ C).

Lý do lựa chọn phương pháp mô phỏng số thông qua các công cụ toán học giải tích là khả năng tái lập chính xác các kịch bản thời tiết cực đoan và đột biến mà các hệ thống thực nghiệm ngoài trời khó kiểm soát liên tục trong thời gian ngắn. Quá trình phân tích dữ liệu và đánh giá đáp ứng động học của các giải thuật điều khiển được hoàn thành tập trung trong giai đoạn 2017 đến đầu năm 2018.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích các trường hợp vận hành mang lại những phát hiện quan trọng về động học của hệ thống pin quang điện:

Thứ nhất, cường độ bức xạ mặt trời tác động trực tiếp và mạnh mẽ nhất đến dòng điện ngắn mạch và công suất đầu ra. Khi giữ nguyên nhiệt độ ở mức 25 độ C, nếu cường độ bức xạ giảm từ 1.0 kW/m2 xuống 0.8 kW/m2 và 0.6 kW/m2, công suất đỉnh phát ra của mảng pin suy giảm tương ứng gần 40%, trong khi điện áp làm việc tối ưu chỉ dịch chuyển một biên độ nhỏ dưới 5%.

Thứ hai, nhiệt độ môi trường là tác nhân chính làm suy giảm điện áp hở mạch. Khi duy trì mức bức xạ ổn định 0.8 kW/m2 nhưng tăng nhiệt độ vận hành từ 15 độ C lên 30 độ C và 35 độ C, điện áp làm việc cực đại giảm rõ rệt, khiến tổng công suất cực đại của hệ thống sụt giảm khoảng 8% đến 10%.

Thứ ba, giải thuật điện dẫn gia tăng cải tiến thể hiện tính ưu việt vượt trội trong việc loại bỏ dao động quanh điểm cực đại. Trong trạng thái xác lập, biên độ dao động công suất giảm về mức tiệm cận 0%, giúp giảm thiểu tổn thất năng lượng tĩnh xuống dưới 1.5% so với mức tổn hao 4% đến 6% của giải thuật xáo trộn và quan sát truyền thống.

Thứ tư, khi xảy ra hiện tượng bóng râm cục bộ, việc ứng dụng diode bypass cho phép dòng điện của nhánh không bị che khuất duy trì ở mức 3.2 A, khắc phục tình trạng suy giảm dòng điện xuống mức 2.2 A và hiện tượng sụt áp nghiêm trọng khi không trang bị diode bảo vệ ở hệ thống tải 65V.

Thảo luận kết quả

Nguyên nhân căn bản của các hiện tượng trên bắt nguồn từ bản chất vật lý của vật liệu bán dẫn: năng lượng photon ánh sáng kích thích tạo ra các hạt dẫn mang điện làm tăng dòng điện, trong khi nhiệt độ cao làm gia tăng sự tái hợp của các hạt dẫn tự do dẫn đến sụt giảm điện áp tiếp giáp. Giải thuật điện dẫn gia tăng cải tiến đã giải quyết triệt để bài toán này bằng cách đo lường đồng thời đạo hàm tức thời và điện dẫn tĩnh của hệ thống. Khi điều kiện cân bằng xảy ra, hệ số làm việc của bộ biến đổi DC-DC được cố định ngay lập tức, triệt tiêu hiện tượng săn tìm điểm cực đại liên tục gây tổn hao.

So sánh với các nghiên cứu sử dụng thuật toán xáo trộn và giám sát thông thường, thuật toán cải tiến trong luận văn giúp rút ngắn thời gian đáp ứng quá độ hơn 30% khi cường độ bức xạ thay đổi bước nhảy từ 0.6 kW/m2 lên 1.0 kW/m2. Dữ liệu nghiên cứu được biểu diễn trực quan qua các họ đặc tuyến dòng - áp (I-V) và công suất - áp (P-V) đa chiều, kết hợp bảng thống kê chi tiết các giá trị công suất đỉnh tại các mốc nhiệt độ 15 độ C, 25 độ C, 30 độ C và 35 độ C. Kết quả này chứng minh tính khả thi cao trong việc kiểm soát chính xác điểm làm việc của nguồn phát phân tán.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 nhóm khuyến nghị mang tính ứng dụng thực tiễn cao:

Thứ nhất, tích hợp giải thuật điện dẫn gia tăng cải tiến vào vi điều khiển chuyên dụng cho các bộ biến đổi công suất DC-DC thương mại. Mục tiêu nâng cao hiệu suất bám điểm công suất cực đại đạt trên 98.5% ngay cả trong điều kiện thời tiết nhiều mây. Lộ trình thực hiện trong vòng 6 đến 12 tháng do các trung tâm R&D và doanh nghiệp sản xuất thiết bị năng lượng tái tạo chủ trì.

Thứ hai, chuẩn hóa cấu hình mạch nghịch lưu 3 pha 6 van khóa kết hợp giải thuật điều khiển vector không gian và vòng khóa pha PLL. Giải pháp này giúp kiểm soát chỉ số méo hài tổng dòng điện (THD) duy trì ở mức dưới 5%, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật vận hành hòa lưới điện quốc gia 220V/380V. Thời gian triển khai tối ưu hóa trong vòng 12 đến 18 tháng bởi các đơn vị tư vấn thiết kế điện.

Thứ ba, bắt buộc trang bị cấu hình diode bypass phân đoạn kết hợp cảm biến giám sát nhiệt độ trên từng chuỗi mảng pin trong các dự án lắp đặt thực tế. Giải pháp này giảm thiểu nguy cơ phát sinh điểm nóng (hot-spot) do bóng râm cục bộ, giúp kéo dài tuổi thọ hệ thống pin quang điện thêm 15% đến 20%. Chủ thể thực hiện là các nhà thầu thi công cơ điện và tổng thầu EPC điện mặt trời ngay từ giai đoạn lập dự án.

Thứ tư, hoàn thiện các quy định kỹ thuật và cơ chế giá khuyến khích cho các trạm điện mặt trời phân tán có trang bị hệ thống điều khiển tối ưu công suất chủ động. Cơ quan quản lý nhà nước như Cục Điện lực và Năng lượng tái tạo cần xây dựng bộ tiêu chuẩn kiểm định biến tần trong giai đoạn 1 đến 2 năm tới nhằm bảo đảm an toàn ổn định lưới điện khi tỷ trọng năng lượng tái tạo vượt ngưỡng 20%.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị tham khảo thiết thực cho 4 nhóm đối tượng chính:

Thứ nhất, các kỹ sư thiết kế và vận hành trạm điện mặt trời. Tài liệu cung cấp giải pháp thuật toán và thông số mô hình chi tiết để lập trình bộ điều khiển MPPT cho biến tần chuỗi, giúp tối ưu hóa sản lượng điện hàng năm thêm 3% đến 5% cho các dự án thực tế.

Thứ hai, các nhà nghiên cứu, giảng viên và học viên sau đại học chuyên ngành Kỹ thuật điện, Năng lượng tái tạo và Tự động hóa. Luận văn là tài liệu tham khảo chuẩn mực về phương pháp xây dựng mô hình toán học mảng pin quang điện 20 module, kỹ thuật mô phỏng các chế độ quá độ và làm tiền đề phát triển các thuật toán tối ưu hóa thông minh nâng cao như mạng nơ-ron hay logic mờ.

Thứ ba, các doanh nghiệp chế tạo thiết bị điện tử công suất và Inverter năng lượng mặt trời. Doanh nghiệp có thể ứng dụng sơ đồ nguyên lý bộ biến đổi DC-DC nâng áp và bộ nghịch lưu 3 pha để cải tiến phần sụn (firmware), nâng cao hiệu suất chuyển đổi của sản phẩm lên mức 98%.

Thứ tư, các chuyên gia phân tích chính sách và cán bộ quản lý năng lượng tại các địa phương có tiềm năng bức xạ cao từ 100 đến 175 kcal/cm2/năm. Tài liệu cung cấp cơ sở kỹ thuật vững chắc để thẩm định chất lượng các dự án nguồn điện phân tán nối lưới 220V/50Hz.

Câu hỏi thường gặp

Tại sao hiệu suất chuyển đổi quang - điện của pin mặt trời thương mại chỉ đạt từ 9% đến 17%?
Hiệu suất chuyển đổi bị giới hạn bởi giới hạn vật lý của vật liệu bán dẫn silic trong việc hấp thụ toàn bộ dải phổ ánh sáng mặt trời, cùng với các tổn hao nhiệt và điện trở ký sinh Rs, Rp bên trong tế bào quang điện. Dù mật độ bức xạ ngoài khí quyển đạt 1353 W/m2, phần lớn năng lượng vẫn bị tiêu tán dưới dạng nhiệt năng.

Giải thuật điện dẫn gia tăng cải tiến vượt trội hơn giải thuật P&O truyền thống ở điểm nào?
Giải thuật cải tiến xác định trực tiếp đạo hàm công suất dựa trên mối quan hệ giữa điện dẫn vi phân và điện dẫn tức thời mà không cần tạo kích nhiễu nhân tạo liên tục. Nhờ đó, hệ thống triệt tiêu hoàn toàn dao động tĩnh quanh điểm cực đại, giảm thời gian đáp ứng quá độ hơn 30% khi bức xạ thay đổi đột ngột từ 0.6 đến 1.0 kW/m2.

Hiện tượng bóng râm cục bộ ảnh hưởng như thế nào đến mảng pin quang điện?
Khi một phần module bị che khuất, tế bào bị che trở thành tải tiêu thụ điện trở cao, gây sụt áp nghiêm trọng và có thể làm dòng điện hệ thống giảm từ 3.3 A xuống 2.2 A. Việc lắp đặt diode bypass giúp phân luồng dòng điện 3.2 A đi vòng qua phần bị che, bảo vệ hệ thống khỏi nguy cơ phá hủy do quá nhiệt điểm nóng.

Nhiệt độ môi trường tăng cao tác động ra sao đến khả năng phát điện của hệ thống?
Khi nhiệt độ tế bào quang điện tăng từ 15 độ C lên 35 độ C, điện áp hở mạch suy giảm mạnh do gia tăng mật độ dòng bão hòa ngược tiếp giáp p-n. Mặc dù dòng điện ngắn mạch có thể tăng nhẹ, tổng công suất cực đại vẫn sụt giảm từ 8% đến 10% trên toàn dải làm việc.

Bộ nghịch lưu 3 pha 6 khóa bán dẫn có vai trò gì trong hệ thống pin quang điện hòa lưới?
Bộ nghịch lưu thực hiện biến đổi điện áp một chiều sau bộ biến đổi DC-DC thành điện áp xoay chiều 3 pha tương thích lưới điện 220V/50Hz. Kết hợp với thuật toán khóa pha PLL và điều khiển vector, bộ nghịch lưu đảm bảo dòng điện phát ra có góc pha đồng bộ và độ méo hài tổng THD dưới 5%.

Kết luận

  • Luận văn đã mô hình hóa hoàn chỉnh đặc tính phi tuyến của hệ thống pin quang điện quy mô 20 module kết hợp bộ biến đổi DC-DC và bộ nghịch lưu hòa lưới 3 pha.
  • Giải thuật điện dẫn gia tăng cải tiến chứng minh hiệu quả vượt trội trong việc triệt tiêu hiện tượng dao động công suất tĩnh và thích ứng tức thì với biến thiên bức xạ từ 0.6 đến 1.0 kW/m2.
  • Nghiên cứu đã làm rõ tác động tiêu cực của nhiệt độ từ 15 độ C đến 35 độ C và đề xuất giải pháp xử lý triệt để hiện tượng che khuất bằng diode bypass.
  • Đóng góp chính của công trình là cung cấp một cấu trúc điều khiển bám điểm cực đại trực tiếp có độ chính xác cao, thời gian đáp ứng ngắn và tối ưu hóa năng lượng phát lên lưới điện 220V/50Hz.
  • Lộ trình 6 đến 12 tháng tới cần tập trung vào việc hiện thực hóa giải thuật trên các chip xử lý tín hiệu số DSP thực tế; các kỹ sư và nhà nghiên cứu nên tiếp tục ứng dụng mô hình này để mở rộng cho các hệ thống lưu trữ pin kết hợp điện gió phân tán.
