PHÂN TÍCH VÀ TỔNG QUAN TÀI LIỆU KỸ THUẬT: HỆ SỐ CÔNG SUẤT VÀ TIẾT KIỆM NĂNG LƯỢNG TRONG HỆ THỐNG ĐIỆN - CHIẾU SÁNG

Tổng quan về giáo trình

Nội dung tài liệu thuộc phân môn Quản lý Năng lượng, Cung cấp điện và Kỹ thuật Chiếu sáng trong chương trình đào tạo kỹ sư Kỹ thuật Điện - Điện tử và Hệ thống Năng lượng ở bậc đại học và sau đại học. Tài liệu tập trung giải quyết bài toán cốt lõi trong vận hành lưới điện phân phối và công nghiệp: tối ưu hóa hệ số công suất ($\cos\varphi$) và nâng cao hiệu suất của hệ thống chiếu sáng nhân tạo.

Mục tiêu học tập của tài liệu bao gồm:

  • Nắm vững bản chất vật lý của công suất tác dụng ($P$), công suất phản kháng ($Q$) và công suất biểu kiến ($S$).
  • Định lượng được các thành phần tổn thất công suất, tổn thất điện năng và độ sụt áp trên đường dây cũng như máy biến áp do phụ tải tiêu thụ công suất phản kháng gây ra.
  • Phân tích và áp dụng các phương pháp nâng cao hệ số công suất tự nhiên và giải pháp bù công suất phản kháng nhân tạo.
  • Nắm bắt các đại lượng đo lường quang học cơ bản và phân loại đặc tính kỹ thuật của các thế hệ nguồn sáng, từ đó xác định giải pháp chiếu sáng hiệu quả năng lượng.

Tài liệu được cấu trúc theo phương pháp tiếp cận từ lý thuyết định lượng, phân tích cơ chế tiêu thụ điện năng đến các giải pháp thực thi công nghệ và tính toán kinh tế kỹ thuật. Điểm đặc thù của tài liệu là sự tích hợp chặt chẽ giữa các công thức giải tích với các bảng thông số vận hành thực tế của máy biến áp, động cơ điện, các thiết bị bù hạ áp và danh mục thiết bị chiếu sáng chuyên dụng từ các nhà sản xuất công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu triển khai các chủ đề trọng tâm xoay quanh hai mảng kiến thức lớn: Nâng cao hệ số công suất và Công nghệ chiếu sáng tiết kiệm năng lượng.

+-------------------------------------------------------------------------------+
|                    CHUYÊN ĐỀ QUẢN LÝ VÀ TIẾT KIỆM NĂNG LƯỢNG                  |
+---------------------------------------+---------------------------------------+
                                        |
         +------------------------------+------------------------------+
         |                                                             |
         v                                                             v
+---------------------------------+           +---------------------------------+
| PHẦN 1: HỆ SỐ CÔNG SUẤT COS(phi)|           | PHẦN 2: KỸ THUẬT CHIẾU SÁNG     |
| - Bản chất vật lý và tổn thất   |           | - Đại lượng đo quang cơ bản     |
| - Quy chuẩn kinh tế năng lượng  |           | - Công nghệ đèn & Balát ĐT      |
| - Biện pháp bù tự nhiên & cưỡng |           | - Hiệu quả phát quang (lm/W)    |
|   bức (bù nền, bù tự động)      |           | - Tuổi thọ & Chỉ số hoàn màu    |
+---------------------------------+           +---------------------------------+

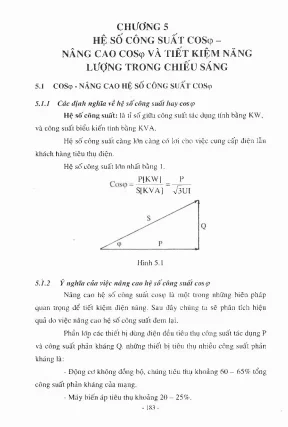

1. Định nghĩa và ý nghĩa vật lý của hệ số công suất $\cos\varphi$

Hệ số công suất được xác định theo tỉ số giữa công suất tác dụng $P$ ($\text{kW}$) và công suất biểu kiến $S$ ($\text{kVA}$):

$$\cos\varphi = \frac{P}{S}$$

Tài liệu chỉ rõ cơ cấu tiêu thụ công suất phản kháng $Q$ trong lưới điện:

  • Động cơ không đồng bộ: tiêu thụ 60% – 65% tổng công suất phản kháng.
  • Máy biến áp: tiêu thụ 20% – 25%.
  • Đường dây trên không, điện kháng và các thiết bị khác: tiêu thụ khoảng 10%.

2. Ảnh hưởng của việc nâng cao hệ số công suất đến thông số kỹ thuật lưới điện

  • Giảm tổn thất trong máy biến áp: Biểu thức tổn thất máy biến áp $\Delta P_{\text{mba}} = \Delta P_0 + \Delta P_{\text{k}} \left(\frac{S_{\text{tải}}}{S_{\text{đm}}} \cdot \frac{\cos\varphi_{\text{đm}}}{\cos\varphi_{\text{tải}}}\right)^2$ chỉ ra khi $\cos\varphi_{\text{tải}}$ tăng thì tổn thất biến áp $\Delta P_{\text{mba}}$ giảm.
  • Giảm tổn thất công suất đường dây: Tổn thất công suất tỉ lệ nghịch với bình phương hệ số công suất:

$$\Delta P_{\text{đường dây}} = \frac{P^2 + Q^2}{U^2} R = \left(\frac{P}{U \cos\varphi}\right)^2 R$$

  • Tối ưu hóa tiết diện dây dẫn: Khi $\cos\varphi = 0.4$, tiết diện cáp yêu cầu tăng gấp 2 lần so với khi $\cos\varphi = 1$. Việc giảm 10% dòng điện tổng qua dây dẫn giúp giảm tổn thất công suất gần bằng 20%.
  • Tăng khả năng mang tải của máy biến áp: Nâng cao $\cos\varphi$ giúp giảm dòng phụ tải qua trạm, cho phép khai thác thêm công suất tác dụng mà không cần nâng cấp dung lượng máy biến áp.
  • Giảm sụt áp và nâng cao chất lượng điện áp: Giảm dòng tải công suất phản kháng dẫn đến giảm độ sụt áp $\Delta U = I \cdot R$.
  • Cải thiện hiệu suất máy biến áp: Hiệu suất $\eta_{\text{mba}} = \frac{P_{\text{ra}}}{P_{\text{ra}} + \Delta P_0 + \Delta P_{\text{ngm}}}$ tăng lên khi hệ số công suất phía thứ cấp tăng.

3. Quy chuẩn thanh toán năng lượng phản kháng và phương pháp tính dung lượng bù

Tài liệu trích dẫn quy chuẩn tại châu Âu về việc phân phối công suất phản kháng: miễn phí nếu lượng năng lượng phản kháng giới hạn ở mức $\text{tg}\varphi = \frac{Q}{P} \le 0.4$ (tương ứng $\cos\varphi \ge 0.93$) trong khung giờ cao điểm (tối đa 16 giờ/ngày). Khi $\text{tg}\varphi > 0.4$, lượng năng lượng phản kháng vượt mức bị tính phí theo công thức:

$$\text{kVArh}_{\text{phải trả tiền}} = \text{kWh} \cdot (\text{tg}\varphi - 0.4)$$

Tài liệu cung cấp 3 phương pháp xác định dung lượng tụ bù $Q_{\text{c}}$:

  • Phương pháp tính toán đơn giản: Tra bảng hệ số bù trên mỗi $\text{kW}$ tải (ví dụ: nâng từ $\cos\varphi = 0.8$ lên $0.93$ cần $0.355\text{ kVAr/kW}$; nâng từ $0.75$ lên $0.93$ cần $0.487\text{ kVAr/kW}$).
  • Phương pháp dựa trên hóa đơn tiền điện 5 tháng mùa đông: Tính toán $Q_{\text{c}} = \frac{\text{kVArh}_{\text{phải trả}}}{\text{Số giờ hoạt động}}$.
  • Phương pháp giảm công suất biểu kiến cực đại đăng ký: Giảm dung lượng $S$ ($\text{kVA}$) đăng ký trong hợp đồng mua bán điện nhằm giảm phụ thu.

4. Phân tích các giải pháp nâng cao hệ số công suất

  • Nhóm biện pháp tự nhiên:
    • Điều chỉnh quy trình công nghệ, giảm thời gian chạy không tải của máy công cụ (thời gian không tải chiếm 35% – 65%).
    • Thay thế động cơ không đồng bộ làm việc non tải bằng động cơ có công suất nhỏ hơn khi hệ số phụ tải $k_{\text{pt}} < 0.45$.
    • Chuyển đổi đấu nối dây quấn stato từ tam giác sang sao ($\Delta \to \text{Y}$) cho động cơ $U < 1000\text{V}$ có $k_{\text{pt}} = 0.35 - 0.40$.
    • Thay thế động cơ không đồng bộ bằng động cơ đồng bộ hoặc sử dụng máy phát điện dự phòng làm máy bù đồng bộ.
    • Thay thế hoặc cắt bớt máy biến áp non tải có $k_{\text{pt}} < 0.3$.
  • Nhóm biện pháp bù cưỡng bức:
    • Sử dụng tụ điện tĩnh hạ áp: Suất tổn thất thấp ($k_{\text{bù}} = 0.003 - 0.005\text{ kW/kVAr}$).
    • So sánh đặc tính kinh tế - kỹ thuật với máy bù đồng bộ ($k_{\text{bù}} = 0.027 - 0.05\text{ kW/kVAr}$) và động cơ không đồng bộ đồng bộ hóa ($k_{\text{bù}} = 0.02 - 0.08\text{ kW/kVAr}$).
    • Cấu hình bù hạ áp: Bù cố định (bù nền, áp dụng khi dung lượng tụ $\le 15% S_{\text{đm}}$ của máy biến áp) và bù tự động (bù ứng động qua rơle kiểm soát hệ số công suất và contactor, áp dụng khi dung lượng tụ $> 15% S_{\text{đm}}$).

5. Kỹ thuật chiếu sáng và hiệu quả năng lượng của nguồn sáng

  • Các đại lượng quang học cơ bản: Bước sóng nhìn thấy ($400 - 760\text{ nm}$), Cường độ ánh sáng $I$ (Candela - $\text{cd}$), Quang thông $\Phi$ (Lumen - $\text{lm}$, nguồn $1\text{ cd}$ phát ra $12.57\text{ lm}$), Độ rọi $E$ (Lux - $\text{lx}$, $1\text{ lx} = 1\text{ lm/m}^2$, đo bằng Lux kế quang điện dùng pin quang điện Selenium-Platin/Vàng), Hiệu quả ánh sáng ($\text{lm/W}$), Nhiệt độ màu ($2000\text{K} - 10000\text{K}$, đo bằng Thermocolorimètre), Chỉ số hoàn màu (IRC).
  • Phân tích kỹ thuật các dòng nguồn sáng:
    • Đèn nung sáng vonfram: Tuổi thọ 1.000 giờ, hiệu quả phát quang $12 - 14\text{ lm/W}$.
    • Đèn halogen: Chu trình tái tạo vonfram-halogen trong vỏ thạch anh chịu nhiệt $600^\circ\text{C}$, tuổi thọ $2.000 - 4.000$ giờ, hiệu quả đạt tới $90\text{ lm/W}$.
    • Đèn huỳnh quang và đèn huỳnh quang compact (CFL): Biến đổi tia cực tím từ hơi thủy ngân áp suất thấp thành ánh sáng qua lớp phốt pho, tuổi thọ $8.000$ giờ, hiệu quả $40 - 88.8\text{ lm/W}$ (đèn huỳnh quang ống) và $85\text{ lm/W}$ (đèn compact Selco-ESL).
    • Đèn Xenon-Natri (Xe-Na OSRAM DS): Tuổi thọ $15.000$ giờ, hiệu quả $67\text{ lm/W}$, không phát tia cực tím.
    • Đèn hơi natri cao áp (NAV-Vialox, NAV-Super) và thấp áp (SOX, SOX-E): Đèn SOX-E đạt hiệu quả phát quang cao nhất trong các nguồn sáng ($> 200\text{ lm/W}$), ánh sáng đơn sắc $590\text{ nm}$, $\text{IRC} = 0$.
    • Đèn hơi thủy ngân (HQL Standard, HQL de Luxe): Sử dụng phốt pho Vanadium-Yttrium.
    • Đèn cảm ứng điện từ (OSRAM ENDURA): Hoạt động không điện cực qua nguyên lý trường điện từ cảm ứng cao tần ion hóa hơi khí, tuổi thọ $60.000$ giờ, hoạt động tại nhiệt độ mồi $-25^\circ\text{C}$, $\text{IRC} > 80$.
    • Balát điện tử: Chuyển đổi tần số từ $50/60\text{ Hz}$ lên $20 - 60\text{ kHz}$, tích hợp bộ lọc EMI, mạch chỉnh lưu, nghịch lưu và mạch điều khiển hiệu chỉnh $\cos\varphi$, nâng cao tuổi thọ vận hành lên 25 năm.

Kiến thức nền tảng được xây dựng

  • Lý thuyết mạch điện xoay chiều và tam giác công suất: Mối quan hệ giữa $P$, $Q$, $S$ và góc lệch pha $\varphi$ giữa điện áp và dòng điện.
  • Mô hình toán tổn thất truyền tải và biến đổi điện năng: Định lượng tổn thất sắt ($\Delta P_0$) và tổn thất đồng ($\Delta P_{\text{ngm}}$) trong máy biến áp; giải tích quan hệ dòng điện và trở kháng đường dây.
  • Vật lý quang học và cơ chế phát xạ: Nguyên lý phát xạ nhiệt (Incandescence), phóng điện trong chất khí/hơi kim loại (Discharge), và kích thích plasma không tiếp xúc bằng trường điện từ cao tần.

Kỹ năng phát triển

  • Kỹ năng tính toán thiết kế kỹ thuật: Xác định dung lượng tụ bù $Q_{\text{c}}$ cho các mô hình bù tập trung, bù nhóm, bù riêng; tính chọn công suất máy biến áp tối ưu sau khi cải thiện $\cos\varphi$.
  • Kỹ năng phân tích kinh tế năng lượng: Đọc hiểu và phân tích hóa đơn tiền điện công nghiệp, đánh giá thời gian thu hồi vốn của trạm tụ bù (thường 18 tháng), tối ưu hóa biểu giá hợp đồng công suất biểu kiến ($S$).
  • Kỹ năng thẩm định và lựa chọn thiết bị công nghệ: Tra cứu và lựa chọn các nguồn sáng, bộ phụ kiện balát điện tử dựa trên các chỉ số kỹ thuật: quang thông, hiệu quả phát quang ($\text{lm/W}$), nhiệt độ màu ($K$), chỉ số $\text{IRC}$, tuổi thọ và đường cong phân bố quang phổ.

Phương pháp giảng dạy và học tập

Tài liệu áp dụng phương pháp sư phạm diễn dịch kết hợp giải quyết tình huống (case study) dựa trên các số liệu thực tế của hệ thống điện và thiết bị công nghiệp:

+-------------------------------------------------------------------------------+
|                       TIẾN TRÌNH TIẾP CẬN SƯ PHẠM                             |
+-------------------------------------------------------------------------------+
| 1. KHÁI NIỆM & ĐỊNH NGHĨA: Thiết lập công thức P, Q, S và các đại lượng quang |
|                                       v                                       |
| 2. MÔ HÌNH HÓA TOÁN HỌC: Thiết lập quan hệ giữa cos(phi) với tổn thất, sụt áp|
|                                       v                                       |
| 3. PHÂN TÍCH THỰC NGHIỆM: Tra cứu bảng thông số tải, bảng suất tổn thất k_bù  |
|                                       v                                       |
| 4. BÀI TOÁN TÌNH HUỐNG: Giải case study thực tế (siêu thị, xí nghiệp 500kW)   |
|                                       v                                       |
| 5. LỰA CHỌN CÔNG NGHỆ: Lựa chọn cấu hình tụ bù hạ áp và chủng loại nguồn sáng |
+-------------------------------------------------------------------------------+

Các ví dụ và bài toán tính toán mẫu trong tài liệu

  1. Bài toán tối ưu hóa công suất trạm biến áp siêu thị:
    • Dữ liệu: Trạm biến áp $200\text{ kVA}$ (máy biến áp CHLB Đức TG5344G), tải tiêu thụ có $\cos\varphi_1 = 0.7$, công suất tác dụng $P = 140\text{ kW}$.
    • Yêu cầu: Tính toán dung lượng trạm cần thiết khi nâng hệ số công suất lên $\cos\varphi_2 = 0.95$.
    • Kết quả giải tích: Công suất biểu kiến cần thiết giảm xuống $S = \frac{140}{0.95} = 147.4\text{ kVA}$, cho phép sử dụng máy biến áp dung lượng $150\text{ kVA}$ (giảm $25%$ dung lượng trạm) hoặc cho phép tăng thêm tải tác dụng $\Delta P = 200 \times 0.95 - 140 = 50\text{ kW}$ trên trạm $200\text{ kVA}$ hiện hữu.
  2. Bài toán xác định hiệu suất máy biến áp theo $\cos\varphi$:
    • Dữ liệu: Máy biến áp $S_{\text{ra}} = 500\text{ VA}$, $\Delta P_0 = 10\text{ W}$, $\Delta P_{\text{ngm}} = 25\text{ W}$.
    • Kết quả: Hiệu suất tại $\cos\varphi = 1$ đạt $\eta = \frac{500 \times 1}{500 \times 1 + 10 + 25} \approx 93.45%$; hiệu suất giảm xuống rõ rệt khi $\cos\varphi = 0.2$ đạt $\eta = \frac{500 \times 0.2}{500 \times 0.2 + 10 + 25} \approx 74.07%$.
  3. Bài toán xác định dung lượng tụ bù xí nghiệp theo công suất tác dụng:
    • Dữ liệu: Xí nghiệp có tải $P = 500\text{ kW}$, cần nâng từ $\cos\varphi = 0.75$ lên $0.93$.
    • Phương pháp: Tra hệ số bù tại Bảng 5.4 ($0.487\text{ kVAr/kW}$), xác định $Q_{\text{c}} = 500 \times 0.487 = 243.5\text{ kVAr}$.
  4. Bài toán tính dung lượng tụ bù theo hóa đơn tiền điện thực tế:
    • Dữ liệu: Hóa đơn tháng cao điểm tiêu thụ $15.965\text{ kVArh}$ phạt trong $220$ giờ làm việc cao điểm.
    • Kết quả: Dung lượng bù tối thiểu $Q_{\text{c}} = \frac{15965}{220} = 72.57\text{ kVAr} \to$ chuẩn hóa chọn bộ tụ $75\text{ kVAr}$.

Điểm nổi bật và tính cập nhật của tài liệu

  • Hệ thống dữ liệu kỹ thuật từ nhà sản xuất chuẩn: Tài liệu trích xuất trực tiếp các bảng thông số kỹ thuật, kích thước chân đui (E27, E40, BY22d, GY6.35), mã sản phẩm và biểu đồ phân bố quang phổ từ các tập đoàn thiết bị điện và chiếu sáng lớn như OSRAM (Đức), Selco-ESL.
  • Cập nhật công nghệ nguồn sáng tiên tiến:
    • Giới thiệu dòng đèn cảm ứng điện từ OSRAM ENDURA không dùng điện cực, đạt tuổi thọ thiết kế $60.000$ giờ, giải quyết triệt để bài toán chi phí bảo trì chiếu sáng tại các khu vực khó tiếp cận như đường hầm, gầm cầu, nhà xưởng công nghiệp nặng.
    • Phân tích dòng đèn hơi natri thấp áp SOX-E có hiệu quả phát quang vượt mốc $200\text{ lm/W}$.
    • Trình bày cấu trúc vi mạch của balát điện tử tần số cao ($20 - 60\text{ kHz}$) tích hợp bộ lọc EMI và mạch tự động hiệu chỉnh $\cos\varphi$.
  • Gắn kết quy chế thị trường điện quốc tế: Phân tích cơ chế tính giá phạt công suất phản kháng theo chỉ số $\text{tg}\varphi = 0.4$ tại các nước châu Âu, đồng thời chỉ rõ sự biến động của phụ tải đỉnh theo vùng khí hậu (mùa đông ở xứ lạnh do sưởi ấm, mùa hè ở vùng nhiệt đới do hệ thống điều hòa không khí).

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích sử dụng Điều kiện tiên quyết (Prerequisites)
Sinh viên đại học năm 3 - năm 4 (Ngành Kỹ thuật Điện, Hệ thống điện, Năng lượng) Học tập các học phần: Cung cấp điện, Thiết kế hệ thống điện công nghiệp, Sử dụng năng lượng tiết kiệm và hiệu quả. Mạch điện lý thuyết, Máy điện, Khí cụ điện, Đo lường điện.
Học viên cao học Nghiên cứu tối ưu hóa lưới điện phân phối, kiểm toán năng lượng công nghiệp và quy hoạch hệ thống chiếu sáng đô thị. Giải tích hệ thống điện nâng cao, Kinh tế năng lượng.
Giảng viên chuyên ngành Biên soạn đề cương bài giảng, thiết kế bài tập lớn môn học Cung cấp điện, xây dựng ngân hàng đề thi tính toán bù tải. Kiến thức chuyên sâu về tiêu chuẩn thiết kế điện công nghiệp (IEC, TCVN).
Kỹ sư vận hành / Kiểm toán viên năng lượng Tra cứu thông số vận hành thiết bị, tính toán lắp đặt tụ bù thực tế, lập phương án thay thế hệ thống chiếu sáng hiệu suất cao. Chứng chỉ kiểm toán năng lượng, thực tế quản lý hệ thống điện nhà máy.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với những đối tượng nào?

Tài liệu được thiết kế chuyên biệt cho sinh viên, học viên sau đại học khối ngành Kỹ thuật Điện, Kỹ thuật Năng lượng, cùng các kỹ sư thiết kế M&E, kỹ sư quản lý năng lượng tại các nhà máy công nghiệp và ban quản lý vận hành tòa nhà.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần nắm vững lý thuyết mạch điện xoay chiều một pha và ba pha, khái niệm công suất phức ($S = P + jQ$), cấu tạo và nguyên lý làm việc của máy biến áp, động cơ không đồng bộ, cùng các nguyên lý vật lý quang học cơ bản.

3. Điểm khác biệt của tài liệu so với các tài liệu lý thuyết truyền thống là gì?

Tài liệu không dừng lại ở công thức thuần túy mà tích hợp trực tiếp bài toán kinh tế năng lượng (cách tính tiền phạt $\text{kVArh}$, hợp đồng đăng ký $\text{kVA}$), bảng tra suất tổn thất của các thiết bị bù ($k_{\text{bù}}$), và catalog chi tiết các thông số quang học, cơ khí của từng loại bóng đèn thương mại thực tế.

4. Làm thế nào để tự học và làm chủ nội dung tài liệu hiệu quả?

Người học nên bám sát tiến trình:

  1. Nắm chắc bản chất vật lý của $\cos\varphi$ và tam giác công suất.
  2. Thực hành lại toàn bộ các bài toán tính toán mẫu (trạm biến áp siêu thị, nhà máy $500\text{ kW}$).
  3. Lập bảng so sánh đối chiếu ưu - nhược điểm, hiệu suất ($\text{lm/W}$), tuổi thọ của các công nghệ chiếu sáng.

5. Những tài liệu bổ trợ nào nên được tham khảo song song?

Nên kết hợp tra cứu các tiêu chuẩn thiết kế cung cấp điện hiện hành, quy định của Tập đoàn Điện lực về biểu giá mua bán điện (quy định biểu giá công suất phản kháng), tiêu chuẩn chiếu sáng nơi làm việc và catalog thiết bị đóng cắt - tụ bù của các hãng sản xuất thiết bị điện công nghiệp.

Kết luận

Nội dung trích xuất từ Chương 5 phản ánh cách tiếp cận kỹ thuật chuẩn mực trong việc giải quyết bài toán nâng cao hệ số công suất và tối ưu hóa hệ thống chiếu sáng. Tài liệu xác lập mối liên hệ định lượng giữa việc cải thiện $\cos\varphi$ với việc cắt giảm tổn thất kỹ thuật (trên đường dây, máy biến áp) và tiết giảm chi phí tài chính (giảm tiền phạt $\text{kVArh}$, giảm dung lượng $\text{kVA}$ đăng ký). Đồng thời, danh mục phân tích chuyên sâu về các nguồn sáng và balát điện tử cung cấp cơ sở dữ liệu kỹ thuật vững chắc phục vụ công tác thiết kế, vận hành hệ thống chiếu sáng công nghiệp và dân dụng hiệu quả.
