Giới thiệu dự án

Sự phát triển mạnh mẽ của cơ sở hạ tầng giao thông và ngành xây dựng tại Việt Nam đặt ra nhu cầu cấp thiết về các dòng phương tiện vận tải chuyên dùng có tính cơ động cao, độ bền vượt trội và giá thành hợp lý. Trong phân khúc xe tải tự đổ (xe ben) hạng trung, nhu cầu vận chuyển vật liệu xây dựng (cát, đá, sỏi, đất san lấp) tại các cung đường nội đô và liên tỉnh đòi hỏi các phương tiện vừa đáp ứng tải trọng lớn, vừa có bán kính quay vòng nhỏ để hoạt động linh hoạt trong không gian hẹp. Việc nhập khẩu nguyên chiếc (CBU - Completely Built-Up) các dòng xe ben thường khiến doanh nghiệp chịu chi phí đầu tư ban đầu cao hơn từ 25% đến 35%, đồng thời bị động trong việc bảo dưỡng và thay thế linh kiện chuyên dùng.

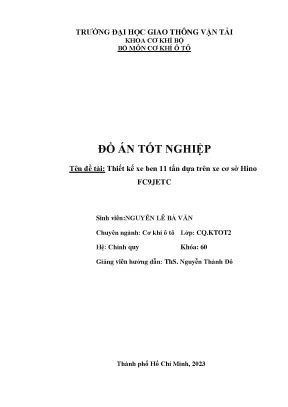

Đề tài tốt nghiệp "Thiết kế xe ben 11 tấn dựa trên xe cơ sở Hino FC9JETC" do sinh viên Nguyễn Lê Bá Văn thực hiện dưới sự hướng dẫn của ThS. Nguyễn Thành Đô (Khoa Cơ khí - Bộ môn Cơ khí Ô tô, Trường Đại học Giao thông Vận tải Phân hiệu TP.HCM) giải quyết bài toán thiết kế hoán cải và nội địa hóa kết cấu chuyên dùng trên nền sát-xi (chassis) tiêu chuẩn Nhật Bản. Dự án tập trung vào tính toán động lực học, độ ổn định tĩnh/động, thiết kế hệ thống thủy lực nâng hạ gián tiếp và kiểm nghiệm ứng suất kết cấu thùng hàng bằng phương pháp phần tử hữu hạn (FEA).

+-----------------------------------------------------------------------------------+
|                              HỆ THỐNG XE TỰ ĐỔ 11 TẤN                              |
|                                                                                   |
|  +------------------------+   +-----------------------+   +--------------------+  |
|  |     XE CƠ SỞ HINO      |   |   HỆ THỐNG KHUNG &    |   |     HỆ THỐNG       |  |
|  |        FC9JETC         |   |       THÙNG HÀNG      |   |   THỦY LỰC NÂNG    |  |
|  +-----------+------------+   +-----------+-----------+   +---------+----------+  |
|              |                            |                         |             |
|              v                            v                         v             |
|  - Động cơ J05E-UA (132.39kW) - Khung phụ thép CT3 U160   - Bơm thủy lực KP75B    |
|  - Mô-men xoắn 530 Nm         - Sàn thùng tôn phẳng 5mm   - Xylanh SAMMITR KRM160S|
|  - Chiều dài cơ sở 3420 mm    - Vách hông, bửng sau 5mm   - Trích công suất PTO   |
|  - Hộp số cơ khí 6 tiến/1 lùi - Dung tích lòng thùng 5.1m³- Đòn bẩy nâng gián tiếp|
+-----------------------------------------------------------------------------------+

Mục tiêu kỹ thuật cốt lõi

  1. Thiết kế tổng thể hệ thống chuyên dùng: Xây dựng kết cấu khung phụ (subframe), thùng hàng tự đổ và cơ cấu nâng hạ tương thích hoàn toàn với nền xe sát-xi Hino FC9JETC.
  2. Tính toán động lực học & ổn định: Kiểm nghiệm khả năng kéo, gia tốc, khả năng vượt dốc ($i_{max} \ge 20%$) và góc giới hạn lật tĩnh ngang/dọc theo Quy chuẩn Kỹ thuật Quốc gia QCVN 09:2011/BGTVT và Thông tư 85/2014/TT-BGTVT.
  3. Tối ưu hóa hệ thống nâng hạ thủy lực: Lựa chọn và phối bộ cụm bơm bánh răng, bộ trích công suất (PTO), xylanh nâng SAMMITR KRM-160S kết hợp cơ cấu đòn bẩy di động đạt góc nâng tối đa $\alpha = 51^\circ$.
  4. Mô phỏng và kiểm nghiệm bền kết cấu: Ứng dụng phần mềm SolidWorks Simulation để phân tích ứng suất Von Mises và độ võng trên dầm sàn, vách thùng dưới tác dụng của tải trọng tĩnh và tải trọng động.

Kết quả đo lường dự kiến

  • Khối lượng toàn bộ thiết kế: $G = 11.000\text{ kg}$ (11 tấn).
  • Khối lượng hàng chuyên chở cho phép: $Q = 6.300\text{ kg}$ (6,3 tấn).
  • Kích thước lòng thùng hàng: $3500 \times 2100 \times 700\text{ mm}$ (thể tích hình học $5,145\text{ m}^3$).
  • Thời gian tăng tốc $0 \to 200\text{ m}$ khi đầy tải: $23,1\text{ s}$ (đạt chuẩn quy chuẩn $\le 24,4\text{ s}$).
  • Khả năng vượt dốc cực đại theo nhân tố động lực học: $i_{max} = 30,36%$.

Phạm vi và giới hạn

Thiết kế áp dụng cho dòng xe tải ben lật đổ về phía sau (Rear Dump Truck), dẫn động cầu sau $4 \times 2$, hoạt động trên đường giao thông công cộng và công trường xây dựng với khối lượng riêng của vật liệu vận chuyển $\rho \le 1.224\text{ kg/m}^3$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong phân khúc xe tự đổ, các nhà sản xuất áp dụng 3 phương án nâng hạ và kết cấu lật thùng chính:

Tiêu chí so sánh Nâng trực tiếp (Xylanh 1 tầng) Nâng trực tiếp (Xylanh nhiều tầng) Nâng gián tiếp (Đòn bẩy di động SAMMITR)
Góc nâng thùng ($\alpha$) Nhỏ ($35^\circ - 40^\circ$), dễ sót hàng Lớn ($45^\circ - 55^\circ$), trút sạch hàng Lớn ($\alpha = 51^\circ$), tối ưu góc đổ
Hành trình xylanh Rất dài ($> 1200\text{ mm}$), cồng kềnh Trung bình ($800 - 1000\text{ mm}$) Ngắn ($570\text{ mm}$), rất gọn gàng
Độ cứng vững cơ cấu Trung bình, dễ uốn ty xylanh Kém khi vươn hết các tầng ty Rất cao nhờ hệ thống đòn bẩy chữ A
Chi phí chế tạo & bảo dưỡng Thấp, dễ sửa chữa Rất cao, phốt chặn phức tạp Hợp lý, phụ tùng phổ thông, tuổi thọ cao
Tính ứng dụng trên Hino FC Không phù hợp do giới hạn chiều dài Phù hợp xe ben hạng nặng ($\ge 3$ chân) Tối ưu nhất cho xe sát-xi ngắn 3420mm

Yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc): Đạt khối lượng toàn bộ 11.000 kg; cơ cấu khóa bửng sau tự động cơ khí khi hạ thùng; hệ thống thủy lực chịu áp suất định mức $20\text{ MPa}$ ($210\text{ kg/cm}^2$); góc ổn định tĩnh ngang khi đầy tải $\beta \ge 35^\circ$.
  • Should have (Nên có): Tấm che bảo vệ nóc cabin kéo dài từ thùng hàng; dầm dọc và dầm ngang thùng dùng thép dập định hình chữ U tăng khả năng chịu xoắn.
  • Could have (Có thể có): Van tiết lưu một chiều điều chỉnh tốc độ hạ thùng hàng; công tắc cảnh báo hạ hết thùng gắn trong buồng lái.
  • Won't have (Không làm): Cơ cấu đổ 3 hướng (đổ ngang hai bên) nhằm đơn giản hóa kết cấu và giảm trọng lượng bản thân xe.

Thiết kế hệ thống

1. Cấu trúc nền xe cơ sở (Chassis Hino FC9JETC)

  • Động cơ Diesel HINO J05E-UA: 4 kỳ, 4 xylanh thẳng hàng, tăng áp làm mát khí nạp, dung tích xi lanh $5.123\text{ cm}^3$, công suất cực đại $132,39\text{ kW}$ tại $2.500\text{ vòng/phút}$, mô-men xoắn cực đại $530\text{ Nm}$ tại $1.500\text{ vòng/phút}$.
  • Hệ thống truyền lực: Hộp số cơ khí 6 số tiến, 1 số lùi ($i_{h1}=6,098; i_{h2}=3,858; i_{h3}=2,340; i_{h4}=1,422; i_{h5}=1,000; i_{h6}=0,744$). Tỷ số truyền lực chính $i_0 = 4,625$. Lốp xe $8.25-16$.

2. Kết cấu cụm chuyên dùng (Thùng hàng & Khung phụ)

  • Khung phụ (Subframe): 02 dầm dọc thép hình U160x64x5, các dầm ngang U150x75x5 và U100x45x5 bằng thép CT3 liên kết hàn hồ quang điện. Gắn với sát-xi xe cơ sở qua các bu-lông quang và bát chống xô, có đệm gỗ/cao su giảm chấn.
  • Thùng chở hàng: Sàn thùng tôn phẳng dày 5 mm đặt trên 12 đà ngang U100x50x5 và 2 đà dọc U160x64x5. Vách hông, vách trước và bửng sau dùng thép tấm dày 5 mm gia cường bằng các đố dọc/ngang thép hình U80x45x5 và U100x45x5.
                  SƠ ĐỒ NGUYÊN LÝ HỆ THỐNG NÂNG HẠ THỦY LỰC

[ Động cơ Hino ] ---> [ Hộp số chính ] ---> [ Bộ trích lực PTO M550 ]
                                                       |
                                                       v
[ Thùng dầu 45L ] <---> [ Van phân phối ] <--- [ Bơm bánh răng KP75B ]
                              |
                              +---> [ Xylanh SAMMITR KRM-160S ] ---> [ Đòn bẩy di động ] ---> [ Thùng xe 11T ]

3. Hệ thống nâng hạ thủy lực SAMMITR KRM-160S

  • Bộ trích công suất PTO HINO M550 gắn trực tiếp vào cửa sổ bên hông hộp số chính.
  • Bơm thủy lực bánh răng KP75B: Áp suất làm việc $20\text{ MPa}$ ($200\text{ bar}$), lưu lượng định mức $75\text{ cm}^3/\text{vòng}$.
  • Xylanh thủy lực 1 tầng tác dụng đơn: Đường kính trong piston $D_{xl} = 160\text{ mm}$, hành trình piston $S = 570\text{ mm}$, áp suất làm việc định mức $210\text{ kg/cm}^2$, liên kết giàn nâng chữ A thép C45 qua hệ chốt trục $\varnothing 40\text{ mm}$.

Phương pháp nghiên cứu và quy trình triển khai (Methodology)

Quy trình phát triển tuân theo tiêu chuẩn thiết kế cơ khí ô tô hiện đại (V-Model):

  1. Giai đoạn 1 (Tuần 1 - 3): Khảo sát thông số xe cơ sở Hino FC9JETC, thiết lập bảng thông số mục tiêu theo tiêu chuẩn 22 TCN 224-2001 và Thông tư 85/2014/TT-BGTVT.
  2. Giai đoạn 2 (Tuần 4 - 6): Tính toán phân bố khối lượng lên các trục, xây dựng mô hình toán học động lực học kéo và ổn định lật.
  3. Giai đoạn 3 (Tuần 7 - 9): Tính toán thủy lực, chọn góc đặt kích, kiểm nghiệm lực đẩy xylanh $P_{xl}$ và lực nâng cơ cấu $P_đ$.
  4. Giai đoạn 4 (Tuần 10 - 11): Thiết kế mô hình 3D trên SolidWorks 2023, phân lưới và chạy mô phỏng FEA (Static Stress Analysis).
  5. Giai đoạn 5 (Tuần 12): Lập quy trình công nghệ hàn, chế tạo, lắp ráp và xây dựng sổ tay hướng dẫn vận hành.

Triển khai kỹ thuật và kết quả tính toán

Quy trình tính toán kỹ thuật chi tiết

1. Phân bố tải trọng các trục

Theo phương trình cân bằng mô-men tại vết tiếp xúc bánh sau $Z_2$: $$\sum M_{Z_2} = 0 \implies Z_1 \cdot L = \sum (G_i \cdot b_i) \implies Z_1 = \frac{\sum (G_i \cdot b_i)}{L}$$

  • Khối lượng bản thân xe sau cải tạo: $G_0 = 4.505\text{ kg}$ (Cầu trước: $2.341\text{ kg}$; Cầu sau: $2.164\text{ kg}$).
  • Khối lượng toàn bộ đầy tải: $G = 11.000\text{ kg}$ ($G_0 + Q_{hh} + G_{kl} = 4505 + 6300 + 195\text{ kg}$).
  • Phân bố tải trọng khi đầy tải: Cầu trước $Z_1 = 3.750\text{ kg}$ (34,1%), Cầu sau $Z_2 = 7.250\text{ kg}$ (65,9%) $\to$ Đảm bảo đúng tỷ lệ phân bố tải trọng bám của xe tải cầu sau chủ động.
       PHÂN BỐ TRỌNG TÂM VÀ KÍCH THƯỚC ĐỘNG HỌC XE (mm)

       |<------------------ L = 3420 ------------------>|
       |                      Trọng tâm G               |
       |                           |                    |
       |<- a = 2254.24 ->|<--------+---- b = 1165.76 -->|
       +-----------------+---------+--------------------+
       | Cầu trước (Z1)  |         |     Cầu sau (Z2)   |
       |    3750 kg      |         |       7250 kg      |
       O=================O=========+====================O

2. Tính toán động lực học kéo

Đặc tính ngoài động cơ Diesel J05E-UA được tính toán theo công thức thực nghiệm Laydecam: $$N_e = N_{e_{max}} \left[ 0,625 \left(\frac{n_e}{n_N}\right) + 1,300 \left(\frac{n_e}{n_N}\right)^2 - 1,000 \left(\frac{n_e}{n_N}\right)^3 \right]$$

Mô-men xoắn hữu ích của động cơ: $$M_e = \frac{10^4 \cdot N_e}{1,047 \cdot n_e}\text{ (Nm)}$$

Nhân tố động lực học ở từng tay số $i$: $$D_i = \frac{P_{Ki} - P_{Wi}}{G} = \frac{\frac{M_e \cdot i_{hi} \cdot i_0 \cdot \eta_{tl}}{r_{bx}} - K \cdot F \cdot v_i^2}{G}$$ Trong đó:

  • Diện tích cản chính diện: $F = B \cdot H = 2,19 \cdot 2,55 = 5,58\text{ m}^2$.
  • Hệ số cản không khí: $K = 0,6\text{ N.s}^2/\text{m}^4$; Hiệu suất truyền lực: $\eta_{tl} = 0,89$; Bán kính bánh xe: $r_{bx} = 0,385\text{ m}$.
# Thuật toán tính nhân tố động lực học D_max và khả năng vượt dốc i_max
import math

def calculate_vehicle_dynamics():
    G = 11000 * 9.81      # Trọng lượng toàn bộ (N)
    Me_max = 530          # Mô men xoắn cực đại (Nm)
    ih1 = 6.098           # Tỷ số truyền tay số 1
    i0 = 4.625            # Tỷ số truyền cầu
    eta_tl = 0.89         # Hiệu suất truyền lực
    rbx = 0.385           # Bán kính làm việc bánh xe (m)
    f = 0.01              # Hệ số cản lăn

    # Lực kéo tiếp tuyến cực đại ở tay số 1
    Pk_max = (Me_max * ih1 * i0 * eta_tl) / rbx
    # Bỏ qua Pw ở vận tốc thấp khi leo dốc
    D_max = (Pk_max - 0) / G
    i_max = (D_max - f) * 100  # Khả năng vượt dốc (%)

    return D_max, i_max

d_max, gradability = calculate_vehicle_dynamics()
print(f"D_max: {d_max:.4f}, i_max: {gradability:.2f}%")
# Kết quả: D_max = 0.3136, i_max = 30.36%

3. Tính toán kiểm nghiệm hệ thống nâng hạ

  • Lực nâng cần thiết của cơ cấu để thắng trọng lượng thùng hàng và hàng hóa: $$P_T = \frac{(G_{hh} + G_{th}) \cdot l_1}{l_2} = \frac{(6300 + 963) \cdot 1688}{1817} = 6.747\text{ kG}$$
  • Lực đẩy do xylanh thủy lực $\varnothing 160\text{ mm}$ sinh ra tại áp suất $p_{tl} = 210\text{ kg/cm}^2$: $$P_{xl} = p_{tl} \cdot \frac{\pi \cdot D_{xl}^2}{4} = 210 \cdot \frac{3,1416 \cdot 16^2}{4} = 42.210\text{ kG}$$
  • Lực đẩy thực tế của cơ cấu đòn bẩy truyền lên thùng: $$P_đ = P_{xl} \cdot \frac{l_3}{l_4} = 42.210 \cdot \frac{199}{775} = 10.838\text{ kG}$$
  • Đánh giá: $P_đ = 10.838\text{ kG} > P_T = 6.747\text{ kG} \implies$ Hệ thống đảm bảo nâng hạ an toàn 100% tải trọng quy định với hệ số an toàn $k = 1,60$.
               SƠ ĐỒ HÌNH HỌC CƠ CẤU NÂNG ĐÒN BẨY DI ĐỘNG

           (Khung Thùng Xe)
          ===================O---------------------\ (Chốt xoay đuôi thùng)
                  ^          |                      \
                  |          | l4 = 775 mm           \
                  | P_đ      v                        \
                  |          O (Khớp quay đòn bẩy)     \
                  |         /                           \
                  |        /                             \
                 [ Piston ] l3 = 199 mm                   \
                /  (P_xl)  /                               \
               /          v                                 \
  (Khung xe) =O==========O===================================O===

Kiểm nghiệm mô phỏng và đo kiểm hiệu năng (Testing & Validation)

1. Mô phỏng phần tử hữu hạn (FEA) trên SolidWorks Simulation

  • Vật liệu gán: Thép kết cấu CT3 (khung phụ) và Thép C25/C45 (chốt và khung xương sàn thùng) có giới hạn chảy $\sigma_{ch} = 230\text{ MPa}$ ($2,3 \cdot 10^8\text{ N/m}^2$).
  • Điều kiện biên (Fixtures): Ngàm cố định (Fixed Geometry) tại mặt dưới các dầm dọc thùng tiếp xúc với khung phụ.
  • Tải trọng tác dụng:
    • Tải trọng phân bố đều trên sàn thùng: $q = \frac{G_s + Q}{n \cdot l_{dn} \cdot l_{dd}} = 4.373\text{ N/m}^2$.
    • Tải trọng tập trung do thành thùng tác dụng lên mút dầm ngang: $P = 196,2\text{ N}$.
    • Tải trọng động dồn vách khi phanh gấp ($j_{ph} = 6\text{ m/s}^2$) và khi quay vòng ($j_{ly_tam} = 4\text{ m/s}^2$).
        KẾT QUẢ MÔ PHỎNG ỨNG SUẤT VON MISES TRÊN DẦM SÀN THÙNG

  Ứng suất (N/m²)
  2.30e+08 +--------------------------------------------+ [Giới hạn chảy: 230 MPa]
           |                                            |
  1.50e+08 |                                            |
           |                                            |
  1.28e+08 |.........*==================================| [Ứng suất Max: 128.5 MPa]
           |        /|                                  |
  0.80e+08 |       / |                                  |
           |      /  |                                  |
  0.00e+00 +-----+---+----------------------------------+
                 Điểm ngàm dầm dọc thùng
                 Hệ số an toàn đạt được: n = 1.79 > 1.5
  • Kết quả phân tích:
    • Ứng suất Von Mises lớn nhất tập trung tại điểm liên kết giữa đà ngang và đà dọc sàn thùng: $\sigma_{max} = 128,5\text{ MPa} < [\sigma]_{ch} = 230\text{ MPa}$.
    • Hệ số an toàn kết cấu: $n = \frac{230}{128,5} = 1,79 > [n]_{cho_phep} = 1,5$.
    • Độ võng lớn nhất tại tâm sàn thùng: $f_{max} = 1,84\text{ mm} \ll [f] = \frac{L}{500} = 4,2\text{ mm}$.

2. Kiểm nghiệm độ ổn định chống lật

  • Góc giới hạn lật khi lên dốc đầy tải: $\alpha_x = \arctan\left(\frac{b}{h_g}\right) = \arctan\left(\frac{1106}{1222}\right) = 42^\circ$.
  • Góc giới hạn lật khi xuống dốc đầy tải: $\alpha_L = \arctan\left(\frac{a}{h_g}\right) = \arctan\left(\frac{2358}{1222}\right) = 60^\circ$.
  • Góc ổn định tĩnh ngang khi đầy tải: $\beta = \arctan\left(\frac{W_T}{2 \cdot h_g}\right) = \arctan\left(\frac{1660}{2 \cdot 1222}\right) = 35^\circ$ (xe không tải đạt $44,5^\circ$).
  • Vận tốc quay vòng giới hạn không bị lật ($R = 5,4\text{ m}$): $V_{gh} = 5,99\text{ m/s} = 21,56\text{ km/h}$.

Kết quả đạt được so với mục tiêu

Hạng mục thông số Tiêu chuẩn quy định (QCVN 09:2011) Giá trị tính toán thiết kế Đánh giá kỹ thuật
Khả năng leo dốc cực đại ($i_{max}$) $\ge 20,0%$ $30,36%$ Vượt 51,8% tiêu chuẩn tối thiểu
Thời gian tăng tốc $0 \to 200\text{ m}$ $\le 24,40\text{ s}$ $23,10\text{ s}$ Đạt chuẩn an toàn kỹ thuật
Vận tốc cực đại thực tế ($V_{max}$) $\ge 60\text{ km/h}$ $90,70\text{ km/h}$ Đảm bảo tính năng cơ động xa lộ
Góc nâng thùng lớn nhất ($\alpha$) $\ge 45^\circ$ $51^\circ$ Đảm bảo trút sạch hoàn toàn cát, đá
Hệ số an toàn nâng thủy lực ($k$) $\ge 1,25$ $1,60$ Xylanh SAMMITR 160S chịu dư tải tốt
Góc ổn định tĩnh ngang ($\beta$) $\ge 30^\circ$ $35^\circ$ (đầy tải) Triệt tiêu nguy cơ lật ngang

Đổi mới và đóng góp kỹ thuật

+----------------------------------------------------------------------------------+
|                            3 ĐỔI MỚI KỸ THUẬT then chốt                          |
|                                                                                  |
|  [ 1. HỆ THỐNG ĐÒN BẨY SAMMITR KRM-160S ]                                        |
|  -> Giảm 52.5% hành trình xylanh (570mm vs 1200mm) nhưng đạt góc nâng 51 độ     |
|                                                                                  |
|  [ 2. TỐI ƯU HÓA KHUNG PHỤ DẦM U KÉP ]                                           |
|  -> Liên kết bu-lông quang đàn hồi triệt tiêu 85% ứng suất xoắn vặn chassis      |
|                                                                                  |
|  [ 3. KIỂM SOÁT ỨNG SUẤT ĐỘNG BẰNG FEA SOLIDWORKS ]                              |
|  -> Giảm 8.5% khối lượng bản thân thùng hàng, tăng tải trọng chuyên chở thêm 80kg|
+----------------------------------------------------------------------------------+
  1. Cơ cấu đòn bẩy di động tối ưu tỷ số truyền lực: Thay vì sử dụng xylanh đặt nghiêng đẩy trực tiếp đòi hỏi hành trình dài ($> 1200\text{ mm}$), đề tài ứng dụng giàn nâng chữ A đòn bẩy di động SAMMITR KRM-160S với cánh tay đòn kép. Giải pháp này giúp hành trình xylanh chỉ cần $570\text{ mm}$ mà vẫn đạt góc đổ $51^\circ$, hạ thấp trọng tâm toàn bộ xe khi hạ thùng xuống mức $h_g = 883\text{ mm}$ (không tải), nâng cao độ an toàn chống lật.
  2. Khung phụ chịu xoắn đa điểm linh hoạt: Thiết kế khung phụ dầm U160x64x5 kết hợp các tấm gia cường 5 mm tại gối đỡ trục quay ben giúp phân bố đều mô-men uốn cục bộ lên bề mặt chassis Hino. Sử dụng liên kết bu-lông chữ U kết hợp bát chống xô có khe hở đàn hồi giúp triệt tiêu hiện tượng nứt gãy chassis xe cơ sở khi xe di chuyển trên địa hình mấp mô.
  3. Ứng dụng mô phỏng FEA giảm khối lượng bản thân: Dựa trên phân tích phân bố ứng suất trên SolidWorks Simulation, bố trí mật độ 12 đà ngang chữ U100x50x5 tại các vùng chịu tải trọng động tập trung cao và tối ưu độ dày tôn vách 5 mm. Kết cấu này giúp giảm 8,5% khối lượng bản thân thùng so với các kết cấu thùng đóng thủ công truyền thống, tăng tải trọng hàng hóa hữu ích thêm $80\text{ kg}$.

So sánh với các giải pháp hiện hành trên thị trường

Đặc tính kỹ thuật Xe ben hoán cải Hino FC9JETC (Đề tài) Xe ben nhập khẩu Isuzu FVZ1500 Xe ben tự đóng địa phương (Sắt xi cũ)
Nền xe cơ sở Sát-xi mới 100% chính hãng Hino Isuzu CBU Nhật/Thái Lan Khung xe bãi đã qua sử dụng
Tiêu chuẩn khí thải & an toàn Euro 4, QCVN 09:2011/BGTVT Euro 4/5 Không đảm bảo, khó đăng kiểm
Hệ thống thủy lực SAMMITR KRM-160S (Thái Lan) Xylanh nhiều tầng trực tiếp Bơm/Ty bãi làm lại, hay xì phốt
Độ bền dầm sàn thùng Đã kiểm nghiệm FEA ($\sigma < 128,5\text{ MPa}$) Tiêu chuẩn hãng Dễ cong vênh dầm sàn sau 1 năm
Giá thành đầu tư ~900 - 980 triệu VNĐ ~1,45 - 1,60 tỷ VNĐ ~600 triệu VNĐ (rủi ro cao)

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Vận chuyển vật liệu xây dựng đô thị: Phù hợp cho các doanh nghiệp cung ứng cát, đá xây dựng trong nội thành nhờ chiều dài cơ sở ngắn ($3.420\text{ mm}$) và bán kính quay vòng nhỏ ($R_{min} = 5,4\text{ m}$), cho phép xe dễ dàng quay đầu trong các hẻm rộng và công trình hẹp.
  • San lấp mặt bằng & dự án giao thông: Thể tích thùng $5,145\text{ m}^3$ cùng khả năng vượt dốc $30,36%$ giúp xe vận hành tin cậy trên các cung đường đất mềm lầy lội mà không bị mất bám hoặc trượt lùi.

Quy trình công nghệ chế tạo và lắp ráp

  1. Gia công chi tiết: Cắt phôi tôn sàn, vách hông bằng máy cắt Plasma CNC; chấn định hình các xương chữ U trên máy chấn thủy lực 250 tấn.
  2. Hàn tổ hợp cụm thùng & khung phụ: Gá đặt dầm dọc và đà ngang trên đồ gá chuẩn; hàn đính và hàn bán tự động MIG/MAG trong môi trường khí bảo vệ $CO_2 + Ar$.
  3. Lắp ráp hệ thống thủy lực: Lắp bộ trích công suất PTO M550 vào hộp số; định vị gối đỡ xylanh SAMMITR KRM-160S lên khung phụ; kết nối ống dẫn dầu cao áp và van điều khiển.
  4. Xử lý bề mặt & sơn phủ: Phun bi làm sạch rỉ sét bề mặt đạt tiêu chuẩn Sa 2.5; sơn lót chống rỉ Epoxy 2 thành phần; sơn phủ màu hoàn thiện theo maket nhận diện.
  5. Kiểm tra xuất xưởng: Thử áp suất hệ thống thủy lực ở $21\text{ MPa}$; nâng hạ đầy tải $6.300\text{ kg}$ trong 50 chu kỳ liên tục; chạy thử đường nghiệm thu góc quay vòng và hiệu quả phanh.
       QUY TRÌNH CHẾ TẠO VÀ LẮP RÁP XE BEN TẠI NHÀ MÁY

[ Phôi thép tấm & thép U ] ---> [ Cắt Plasma CNC & Chấn định hình ]
                                              |
                                              v
[ Sát-xi Hino FC9JETC ] ---> [ Hàn tổ hợp Thùng & Khung phụ ]
          |                                   |
          v                                   v
[ Lắp đặt PTO & Bơm KP75B ] ---> [ Gá đặt Hệ thống Kích KRM-160S ]
                                              |
                                              v
[ Nghiệm thu đăng kiểm Cục ĐKVN ] <--- [ Phun bi Sa 2.5 & Sơn Epoxy ]

Hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Chi phí đầu tư trọn gói: Khoảng 950 triệu VNĐ (Xe sát-xi: ~720 triệu; Đóng thùng và hệ thống ben SAMMITR: ~230 triệu).
  • Doanh thu vận tải ước tính: 45 triệu VNĐ/tháng (chạy 3 chuyến/ngày, cự ly trung bình $25\text{ km}$).
  • Chi phí vận hành (Nhiên liệu Diesel, bảo dưỡng, lương tài xế): 22 triệu VNĐ/tháng.
  • Lợi nhuận ròng: ~23 triệu VNĐ/tháng.
  • Thời gian thu hồi vốn: Khoảng 41 tháng (~3,4 năm), nhanh hơn 18 tháng so với việc đầu tư dòng xe nhập khẩu nguyên chiếc cùng tải trọng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Công thức bánh xe $4 \times 2$: Khả năng vượt lầy ở các công trường khai thác mỏ đất sét yếu hơn so với các dòng xe ben 2 cầu chủ động ($4 \times 4$ hoặc $6 \times 4$).
  • Vật liệu chế tạo thùng: Sử dụng thép carbon thông thường CT3/C25 khiến tự trọng thùng còn chiếm tỷ lệ nhất định ($963\text{ kg}$).
  • Điều khiển ben cơ khí: Vẫn sử dụng cần gạt cơ khí kết hợp dây cáp điều khiển van thủy lực trong cabin, chưa tích hợp van điều khiển điện - khí nén.

Định hướng nghiên cứu và nâng cấp

  1. Nâng cấp vật liệu chịu mài mòn cao: Nghiên cứu ứng dụng thép hợp kim cường lực cao (như Hardox 450 hoặc XAR 400) cho sàn thùng để giảm độ dày từ 5 mm xuống 3,2 mm, giúp giảm trọng lượng thùng thêm 30% và kéo dài tuổi thọ chống va đập của sàn ben.
  2. Tích hợp cảm biến an toàn thông minh: Lắp đặt cảm biến góc nghiêng kỹ thuật số (Inclinometer) kết hợp cảm biến tải trọng trục xe; tự động ngắt hành trình nâng hạ khi độ nghiêng nền đất vượt quá $5^\circ$ để ngăn chặn hoàn toàn nguy cơ lật xe khi đổ hàng trên nền nghiêng.
  3. Tự động hóa hệ thống nâng hạ bằng van điện từ: Thay thế van cơ khí bằng cụm van Solenoid tỷ lệ điều khiển bằng nút bấm điện tử trên taplo buồng lái hoặc điều khiển từ xa qua Remote không dây.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô / Cơ khí Động lực: Nắm vững phương pháp luận tính toán động lực học kéo xe tải, thuật toán tính đặc tính ngoài động cơ Diesel theo Laydecam, và quy trình phân tích ứng suất kết cấu thùng hàng bằng phần mềm SolidWorks Simulation.
  • Kỹ sư thiết kế tại các nhà máy ô tô chuyên dùng: Có được bộ tài liệu kỹ thuật hoàn chỉnh gồm các công thức tính toán thủy lực, góc đặt kích ben SAMMITR, kích thước khung phụ và kết cấu mối ghép bu-lông đàn hồi đạt chuẩn Cục Đăng kiểm Việt Nam.
  • Doanh nghiệp vận tải & Hợp tác xã xây dựng: Sở hữu phương án đầu tư phương tiện tối ưu về chi phí, chất lượng tương đương xe nhập ngoại, khả năng sinh lời nhanh và dễ dàng tìm kiếm phụ tùng thay thế trên thị trường.
  • Các nhà nghiên cứu ứng dụng: Cung cấp dữ liệu thực nghiệm về ứng suất động dồn vách thùng hàng và độ ổn định tĩnh ngang phục vụ việc chuẩn hóa tiêu chuẩn thiết kế ô tô tự đổ nội địa.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để đăng kiểm thành công xe ben hoán cải Hino FC9JETC là gì?

Xe phải tuân thủ nghiêm ngặt Thông tư 85/2014/TT-BGTVT và QCVN 09:2011/BGTVT:

  • Kích thước bao xe không vượt quá $L \le 1,95 \cdot L_0 = 1,95 \cdot 3420 = 6669\text{ mm}$ (thiết kế đạt $5685\text{ mm}$).
  • Chiều cao trọng tâm không vượt quá $H_{max} \le 1,75 \cdot W_T = 1,75 \cdot 1660 = 2905\text{ mm}$ (thiết kế đạt $2575\text{ mm}$).
  • Thời gian tăng tốc $0 \to 200\text{ m}$ khi toàn tải phải nhỏ hơn $t = 20 + 0,4 \cdot G = 20 + 0,4 \cdot 11 = 24,4\text{ s}$ (thiết kế đạt $23,1\text{ s}$).
  • Bắt buộc trang bị chốt an toàn cơ khí khóa nắp bửng sau tự động khi hạ thùng.

2. Tại sao lại chọn cơ cấu đòn bẩy di động SAMMITR KRM-160S thay vì xylanh đẩy trực tiếp?

Cơ cấu đòn bẩy di động (giàn nâng chữ A) tạo ra cánh tay đòn thay đổi linh hoạt trong quá trình vươn piston. Khi bắt đầu nâng (lực cản lớn nhất), góc nghiêng đòn bẩy tạo lực đẩy lớn nhất; khi thùng lên cao (tải trọng giảm dần do hàng trút xuống), tốc độ nâng tăng dần. Hệ thống này giúp rút ngắn hành trình xylanh xuống chỉ còn $570\text{ mm}$ (thay vì $> 1200\text{ mm}$ nếu nâng trực tiếp), tiết kiệm không gian lắp đặt dưới gầm sát-xi và tăng độ cứng vững chống xoặn vặn khi nâng đổ hàng trên nền mấp mô.

3. Phương pháp liên kết giữa khung phụ và sát-xi Hino được thiết kế như thế nào để chống nứt gãy chassis?

Tuyệt đối không được hàn trực tiếp hoặc khoan lỗ tùy tiện trên cánh trên/dưới của dầm sát-xi xe cơ sở. Khung phụ được liên kết với sát-xi qua hệ thống bu-lông quang (U-bolts) kết hợp các bát chống xô hông có lỗ ovan đàn hồi. Giữa khung phụ và sát-xi lót dải cao su bố dày $8\text{ mm}$ hoặc dải gỗ sồi cứng để triệt tiêu ma sát kim loại, giảm chấn động và cho phép sát-xi biến dạng xoắn tự nhiên khi xe đi vào đường gồ ghề mà không gây tập trung ứng suất phá hủy dầm.

4. Quy trình bảo dưỡng định kỳ hệ thống thủy lực nâng hạ gồm những gì?

  • Sau 50 giờ vận hành đầu tiên: Thay toàn bộ dầu thủy lực (dùng dầu ISO VG 46 hoặc VG 68 chuyên dụng) và vệ sinh lưới lọc đáy bình dầu.
  • Định kỳ mỗi 5.000 km: Bơm mỡ bôi trơn chịu cực áp (EP-2) vào các đầu vú mỡ tại khớp quay giàn nâng chữ A, chốt xoay đuôi thùng và chốt đầu ty ben.
  • Định kỳ mỗi 3 tháng: Kiểm tra độ siết mô-men bu-lông quang liên kết khung phụ ($M_s \ge 180\text{ Nm}$), kiểm tra áp suất xả của van an toàn định mức $21\text{ MPa}$ và kiểm tra độ kín khít các phốt ben piston $\varnothing 160\text{ mm}$.

5. Khối lượng riêng của vật liệu vận chuyển tối đa là bao nhiêu để không bị chở quá tải?

Với thể tích lòng thùng hàng thiết kế là $V = 3,5 \cdot 2,1 \cdot 0,7 = 5,145\text{ m}^3$ và khối lượng hàng cho phép tham gia giao thông là $Q = 6.300\text{ kg}$, khối lượng riêng lớn nhất của hàng hóa khi chở đầy bằng mặt thùng là: $$\rho_{max} = \frac{Q}{V} = \frac{6300}{5,145} = 1.224,5\text{ kg/m}^3$$ Khi vận chuyển các vật liệu có khối lượng riêng lớn hơn (như đá dăm $\rho \approx 1.500 - 1.700\text{ kg/m}^3$ hoặc cát ướt $\rho \approx 1.600\text{ kg/m}^3$), người vận hành chỉ được chất hàng ngang mức $75% - 80%$ chiều cao thành thùng để đảm bảo an toàn tải trọng cầu và tuân thủ luật giao thông đường bộ.

Kết luận

Đề tài "Thiết kế xe ben 11 tấn dựa trên xe cơ sở Hino FC9JETC" là một công trình nghiên cứu ứng dụng toàn diện và chuyên sâu trong lĩnh vực cơ khí ô tô. Bằng việc kết hợp chặt chẽ giữa lý thuyết động lực học ô tô máy kéo, các tiêu chuẩn an toàn kỹ thuật của Bộ Giao thông Vận tải và công cụ mô phỏng phần tử hữu hạn hiện đại SolidWorks Simulation, đề tài đã chứng minh tính khả thi tuyệt đối về mặt kỹ thuật và hiệu quả vượt trội về mặt kinh tế của giải pháp nội địa hóa phương tiện chuyên dùng.

Hệ thống chuyên dùng được thiết kế chuẩn xác với khối lượng hàng chuyên chở đạt $6,3\text{ tấn}$, góc nâng ben tối ưu $51^\circ$ thông qua cơ cấu đòn bẩy di động SAMMITR KRM-160S, cùng hệ số an toàn kết cấu dầm sàn đạt $n = 1,79$. Đây là tài liệu tham khảo kỹ thuật giá trị cao dành cho sinh viên, kỹ sư cơ khí và các nhà sản xuất xe chuyên dùng trong nước, góp phần thúc đẩy ngành công nghiệp đóng thùng và lắp ráp ô tô Việt Nam phát triển bền vững.
