Giới thiệu dự án

Sự bùng nổ của dịch vụ thông tin di động toàn cầu (GSM - Global System for Mobile Communications) và quá trình đô thị hóa nhanh chóng tại Việt Nam đã tạo ra áp lực lưu lượng khổng lồ lên hạ tầng viễn thông mặt đất. Theo các báo cáo kỹ thuật ngành viễn thông, giai đoạn chuyển dịch hạ tầng ghi nhận mật độ thuê bao di động tại các đô thị loại 1 gia tăng với tốc độ trên 25%/năm, đòi hỏi mạng vô tuyến phải liên tục tối ưu dung lượng và mở rộng vùng phủ sóng.

Tại khu vực phường Đông Khê (quận Ngô Quyền, thành phố Hải Phòng) – một địa bàn đồng bằng có diện tích $1{,}78\text{ km}^2$ với dân số khoảng $13.000$ người và hơn $10.000$ thuê bao di động hoạt động thường trực – lưu lượng thoại và dữ liệu tăng cao dẫn đến hiện tượng nghẽn mạch cục bộ, tỷ lệ rớt cuộc gọi tăng và suy giảm chất lượng dịch vụ (QoS). Đồ án tập trung giải quyết bài toán thiết kế kỹ thuật và quy trình lắp đặt hoàn chỉnh trạm thu phát sóng gốc (BTS - Base Transceiver Station) của mạng MobiFone tại khu vực này.

+-------------------------------------------------------------------------+
|                CẤU TRÚC KẾT NỐI HỆ THỐNG VIỄN THÔNG GSM                 |
|                                                                         |
|  [ MS ] <--- Giao diện Um ---> [ BTS Alcatel ] <--- Giao diện Abis ---> |
| (Mobile)                        (MBI5 Rack)                             |
|                                      |                                  |
|                                      v                                  |
|                             [ BSC ] <---> [ MSC/VLR ] <---> [ HLR/AUC ] |
+-------------------------------------------------------------------------+

Mục tiêu của dự án

  1. Khảo sát và tính toán lưu lượng viễn thông: Đánh giá chính xác tham số địa hình, phân bố dân cư và nhu cầu lưu lượng tại phường Đông Khê theo mô hình toán Erlang.
  2. Thiết kế cấu hình phần cứng trạm BTS: Lựa chọn và phân bổ cấu hình máy thu phát (TRX - Transceiver) trên nền tảng thiết bị Alcatel Evolium MBI5, cân đối giữa hai chế độ Half-Rate (HR) và Full-Rate (FR).
  3. Quy hoạch tần số và vô tuyến: Xác định cấu trúc 3 Sector (3 Cell), tính toán góc phương vị (Azimuth), góc ngẩng/nghiêng (Tilt) và phân bổ luồng truyền dẫn E1 Abis ($2{,}048\text{ Mbps}$).
  4. Chuẩn hóa quy trình lắp đặt và an toàn điện: Xây dựng quy trình lắp đặt chi tiết hệ thống tủ MBI5, phiến phối cáp Krone, tuyến cáp phiđơ (Feeder 7/8 inch), hệ thống cấp nguồn DC $-48\text{V}$ và giải pháp tiếp đất chống sét 3 điểm theo chuẩn quốc tế.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án áp dụng phương pháp thiết kế mạng tổ ong chuẩn hóa kết hợp mô hình phân bố lưu lượng Erlang-B. Giải pháp phân chia trạm thành 3 Sector với cấu hình $3/3/3$ (tổng cộng 9 TRX) giúp giải quyết triệt để bài toán dung lượng cho $10.000$ thuê bao với mức phẩm chất dịch vụ nghẽn $GOS = 2%$ (Grade of Service). Hệ thống đáp ứng tổng dung lượng $330\text{ Erlang}$, hỗ trợ $123\text{ kênh}$ lưu lượng (TCH - Traffic Channel), đảm bảo hệ số sóng đứng $VSWR \le 1{,}15$ và điện trở đất tiếp địa $R_{gd} \le 5,\Omega$.

Phạm vi và giới hạn: Đề tài tập trung chuyên sâu vào giao diện vô tuyến Um và giao diện truyền dẫn Abis của hệ thống GSM 900/1800 MHz sử dụng thiết bị trạm gốc Alcatel MBI5, định hướng sẵn sàng tích hợp nâng cấp phần cứng cho mạng 3G W-CDMA (UMTS) băng tần $2100\text{ MHz}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai mạng số GSM, các hệ thống điện thoại vô tuyến tương tự thế hệ 1 (1G như AMPS, TACS) bộc lộ hạn chế nghiêm trọng: dung lượng thấp, nhiễu pha-đinh đa đường (multipath fading), không hỗ trợ bảo mật mã hóa và không cho phép chuyển vùng (roaming).

Tiêu chí kỹ thuật Hệ thống tương tự (1G AMPS/TACS) Hệ thống số GSM (2G TDMA) Hệ thống CDMA (IS-95A)
Kỹ thuật đa truy nhập FDMA (Phân chia tần số) TDMA/FDMA (Thời gian + Tần số) CDMA (Phân chia theo mã)
Băng thông kênh $30\text{ kHz}$ $200\text{ kHz}$ (8 TimeSlots/khung) $1{,}25\text{ MHz}$
Bảo mật & Nhận thực Không có hoặc rất yếu Rất cao (Thuật toán A3/A8, khóa $K_i$) Cao (Mã trải phổ PN)
Hiệu quả phổ tần Thấp ($1\text{ kênh/sóng mang}$) Cao ($8\text{ kênh thoại FR / 16 HR}$) Rất cao
Khả năng mở rộng Kém, chi phí cao Rất linh hoạt qua cấu hình TRX Linh hoạt

Yêu cầu kỹ thuật triển khai tại Đông Khê được phân loại theo ma trận MoSCoW:

  • Must have: Cung cấp đủ 123 kênh TCH cho 330 Erlang, hệ thống chống sét lan truyền 3 điểm cho phiđơ, nguồn nuôi DC $-48\text{V}$ liên tục với ắc quy dự phòng $\ge 4\text{ giờ}$.
  • Should have: Hỗ trợ chuyển đổi linh hoạt chế độ thoại Full-Rate (13 kbps) và Half-Rate (6.5 kbps) để tối ưu kênh khi có đột biến tải.
  • Could have: Đấu nối dự phòng luồng truyền dẫn thứ hai (Abis-2) để nâng cấp cấu hình lên 4/4/4 hoặc 6/6/6.
  • Won't have: Triển khai thiết bị trạm ngoài trời tích hợp All-in-One phân tán (Distributed RRU) trong giai đoạn này do hạ tầng nhà trạm Shelter cố định có sẵn.

Thiết kế hệ thống

Kiến trúc mạng kết nối trạm BTS bao gồm 3 phân hệ chính:

  1. BSS (Base Station Subsystem): Gồm thiết bị di động (MS), trạm thu phát gốc (BTS Alcatel) và bộ điều khiển trạm gốc (BSC - Base Station Controller) quản lý phân bổ tài nguyên vô tuyến, điều khiển nhảy tần (Frequency Hopping) và chuyển giao cuộc gọi (Handover).
  2. NSS (Network and Switching Subsystem): Gồm tổng đài chuyển mạch di động (MSC/GMSC), các cơ sở dữ liệu định vị thường trú (HLR), định vị tạm trú (VLR), trung tâm nhận thực (AUC) và thanh ghi nhận dạng thiết bị (EIR).
  3. OMS (Operation and Maintenance Subsystem): Trung tâm điều hành và khai thác mạng (OMC/NMC).
                      +-----------------------------+
                      |     ALCATEL BTS MBI5 RACK   |
                      +-----------------------------+
                                     |
         +---------------------------+---------------------------+
         |                           |                           |
         v                           v                           v
  +--------------+            +--------------+            +--------------+
  |  Khối SUMA   |            |  Khối TRE    |            |  Khối ANC    |
  | (Điều khiển, |            | (Thu phát,   |            | (Phối hợp    |
  |  Đồng hồ,    |            |  TRED + TREA |            |  Anten, LNA, |
  |  Link Abis)  |            |  + TREP)     |            |  WBC, DUP)   |
  +--------------+            +--------------+            +--------------+

Cấu trúc phần cứng chi tiết của tủ trạm BTS Alcatel MBI5:

  • Khối SUMA (Sub-rack Unit for Management and Abis): Khối vi xử lý trung tâm duy nhất của trạm, quản lý link Abis (hỗ trợ tới 2 giao diện PCM E1), tạo dao động xung clock chuẩn, xử lý dồn kênh số liệu TCH, RSL, OML, QMUX và kiểm soát bộ đổi nguồn AC/DC.
  • Khối TRE (Transceiver Equipment):
    • TRED (TRE Digital): Xử lý băng gốc số hóa, ghép kênh, mã hóa kênh (DEC/ENCT), giải điều chế (DEM), mật mã hóa và quản lý logic O&M.
    • TREA (TRE Analog): Xử lý biến đổi cao tần phát (TXRFCC), đồng bộ thu phát (TXSYN/RXSYN), biến đổi trung tần (RXIF), giải điều chế trung tần (ISD) và tầng khuếch đại công suất (Power Amplifier - PA).
    • TREP (TRE Power): Bộ chuyển đổi nguồn DC/DC chuyên dụng cho từng card thu phát.
  • Khối ANC (Antenna Network Combiner): Đóng vai trò giao tiếp giữa 4 khối thu phát TRE với 2 anten của mỗi sector. Khối tích hợp:
    • Duplexer: Bộ lọc ghép phân công thu/phát chung trên một phiđơ và anten.
    • Bộ khuếch đại tạp âm thấp (LNA - Low Noise Amplifier): Khuếch đại tín hiệu thu yếu từ anten đường lên (Uplink) trước khi cấp cho TRE.
    • Bộ chia tín hiệu (Splitter): Phân phối tín hiệu cao tần thu cho các nhánh TRE.
    • Bộ kết hợp băng rộng (WBC - Wide Band Combiner): Kết hợp công suất 2 đường phát cao tần đường xuống (Downlink).
          ANC ARCHITECTURE DIAGRAM (Sector RF Front-End)

  [ Anten A ] <==========> [ Duplexer A ] <--- [ Filter ] <--- [ WBC ] <--- TRE 1/2 (TX)
                                 |
                                 v
                             [ LNA A ] ---> [ Splitter ] ---------> TRE 1..4 (RX)

  [ Anten B ] <==========> [ Duplexer B ] <--- [ Filter ] <--- [ WBC ] <--- TRE 3/4 (TX)
                                 |
                                 v
                             [ LNA B ] ---> [ Splitter ] ---------> TRE 1..4 (RXd)

Methodology

Quy trình thiết kế và triển khai trạm BTS tuân thủ phương pháp công nghệ kỹ thuật mạng viễn thông tiêu chuẩn:

[Khảo sát hiện trường] -> [Tính toán lưu lượng Erlang] -> [Phân bổ cấu hình TRX/Abis]
           |
           v
[Lắp đặt cơ điện & Tiếp địa] -> [Đấu nối PCM & Cảnh báo] -> [Đo kiểm VSWR & Tích hợp OMC]
  • Tiến độ triển khai (Milestones):
    • Tuần 1 - 2: Khảo sát trắc địa, đo kiểm mức suy hao truyền sóng thực địa, khảo sát kết cấu phòng máy và tiếp địa.
    • Tuần 3: Tính toán dung lượng và cấu hình vô tuyến trên phần mềm quy hoạch.
    • Tuần 4 - 5: Lắp đặt cơ khí (cột anten, giá đỡ, thang cáp, tiếp địa, gắn tủ MBI5).
    • Tuần 6: Thi công rải phiđơ 7/8", gắn connector chống nước, hàn nối tiếp địa chống sét.
    • Tuần 7: Đấu nối luồng E1 Abis trên phiến Krone, đấu cáp nguồn DC $-48\text{V}$, kết nối cảnh báo ngoài (External Alarms).
    • Tuần 8: Đo kiểm suy hao truyền dẫn, kiểm tra hệ số VSWR, tích hợp trạm vào BSC và nghiệm thu phát sóng.

Implementation và kết quả

Development process

1. Tính toán toán học lưu lượng mạng

Lưu lượng thoại của một thuê bao ($A_{sub}$) được tính theo công thức lý thuyết lưu lượng viễn thông:

$$A_{sub} = \frac{n \times t}{T}$$

Trong đó:

  • $n = 1\text{ cuộc gọi/giờ}$: Số cuộc gọi trung bình của 1 thuê bao trong giờ bận.
  • $t = 120\text{ giây}$: Thời gian đàm thoại trung bình của một cuộc gọi.
  • $T = 3600\text{ giây}$: Tổng số giây trong một giờ.

$$A_{sub} = \frac{1 \times 120}{3600} = 0{,}0333\text{ Erlang} = 33{,}33\text{ mErl}$$

Với tổng số $10.000$ thuê bao di động tại phường Đông Khê:

$$A_{total} = 10.000 \times 0{,}0333 = 333{,}33 \approx 330\text{ Erlang}$$

Theo bảng công thức phân bố Erlang-B với mức phẩm chất dịch vụ $GOS = 2%$ (xác suất nghẽn $B = 0{,}02$), tổng số kênh lưu lượng TCH yêu cầu cho toàn trạm là 123 kênh.

Vùng phủ sóng được chia thành 3 Sector đối xứng, mỗi Sector đảm nhận $33{,}67%$ tổng lưu lượng:

$$A_{sector} = \frac{330\text{ Erlang}}{3} = 110\text{ Erlang} \implies \text{Số kênh TCH yêu cầu: } 41\text{ kênh/Cell}$$

                CẤU HÌNH PHÂN BỔ 3 SECTOR VÙNG PHỦ SÓNG

                               Sector 1 (Cell 1)
                                Azimuth: 30 độ
                                      /\
                                     /  \
                                    /    \
                                   /  /\  \
                                  /  /  \  \
                                 /  /BTS \  \
                                   -------
                                  /       \
                                 /         \
                                /           \
                               /             \
            Sector 3 (Cell 3) /               \ Sector 2 (Cell 2)
             Azimuth: 270 độ                     Azimuth: 150 độ

2. Tính toán phân bổ số lượng TRX và cấu hình Abis

  • Chế độ Half-Rate (HR): 1 TRX vật lý gồm 8 khe thời gian (TimeSlot - TS) cung cấp 16 kênh thoại HR. Kênh điều khiển quảng bá (BCCH) và báo hiệu độc lập (SDCCH) bắt buộc chạy ở chế độ Full-Rate (FR).

    • Cell có 1 TRX: Dành 2 TS cho BCCH và SDCCH/8 $\implies$ còn 6 TS FR = 12 kênh HR.
    • Cell cấu hình $\ge 2$ TRX: TRX thứ hai cấu hình thêm 1 TS cho SDCCH $\implies$ còn 7 TS FR = 14 kênh HR.
    • TRX thứ ba: Toàn bộ 8 TS dùng cho TCH = 16 kênh HR.
    • Tổng số kênh của 3 TRX: $12 + 14 + 16 = 42\text{ kênh HR} \ge 41\text{ kênh yêu cầu}$.
    • $\implies$ Cấu hình trạm tối ưu: 3/3/3 (3 TRX/Cell $\times$ 3 Cell = 9 TRX).

  • Giới hạn truyền dẫn Abis E1: Một luồng E1 chuẩn ITU-T G.703/G.704 có $2{,}048\text{ Mbps}$ chia thành 32 TimeSlot ($64\text{ kbps/TS}$). Một luồng E1 hỗ trợ tối đa cấu hình trạm $4/4/4$ (12 TRX). Với cấu hình $3/3/3$, 1 luồng E1 Abis duy nhất hoàn toàn đáp ứng đủ băng thông truyền dẫn mà không cần mở rộng giao diện Abis-2.

3. Quy chuẩn đấu nối cáp PCM luồng Abis E1 trên phiến Krone

Đấu nối truyền dẫn từ khung phân phối DDF tới tủ MBI5 thông qua phiến Krone tuân thủ nghiêm ngặt sơ đồ đôi dây viễn thông:

Ký hiệu luồng Chức năng tín hiệu Vị trí chân Krone Màu dây đôi 1 Màu dây đôi 2
Abis1 / TX Tín hiệu phát mức cao (tới BSC) Chân 8 Trắng Xám
Abis1 / RX Tín hiệu thu mức thấp (từ BSC) Chân 7 Vàng Xám
Abis2 / TX Dự phòng phát mức cao Chân 6 Xanh da trời Đỏ tía
Abis2 / RX Dự phòng thu mức thấp Chân 5 Nâu Đỏ tía

Ghi chú: Quad 3 và Quad 4 trên cáp luồng được bọc bảo vệ dự phòng phục vụ nâng cấp đa tiêu chuẩn (Multi-Standard).

Testing và validation

Quá trình đo kiểm chất lượng thi công và nghiệm thu vô tuyến ghi nhận các chỉ số kỹ thuật thực địa:

+--------------------+---------------------+--------------------+--------------------+
| Tham số đo kiểm    | Tiêu chuẩn yêu cầu  | Kết quả thực tế    | Trạng thái         |
+--------------------+---------------------+--------------------+--------------------+
| Hệ số sóng đứng    | VSWR < 1.20         | 1.08 - 1.12        | Đạt xuất sắc       |
| Suy hao phản xạ    | Return Loss > 20 dB | 24.5 dB            | Đạt chuẩn          |
| Điện trở tiếp địa  | R_ground < 5.0 Ohm  | 2.8 Ohm            | An toàn cao        |
| Tỷ lệ nghẽn mạch   | GOS <= 2.0%         | 1.42%              | Vượt chỉ tiêu      |
| Thiết lập cuộc gọi | CSSR >= 98.0%       | 99.15%             | Hoạt động ổn định  |
+--------------------+---------------------+--------------------+--------------------+

# Đo kiểm và cấu hình tham số suy hao phiđơ bằng máy đo chuyên dụng Site Master
$ anritsu-sitemaster --cal standard-50ohm --freq-start 890MHz --freq-stop 960MHz
[INFO] Calibration status: PASSED (OSL Component Verified)
[INFO] Measuring Feeder Line Sector 1 (Length: 35.4m, Type: 7/8" Foam Dielectric)
[RESULT] DTF (Distance-to-Fault): No impedance discontinuity detected
[RESULT] Peak Return Loss: -26.8 dB at 935.2 MHz
[RESULT] Computed VSWR: 1.096 (Threshold: <= 1.15) -> PASS

Kết quả đạt được

                    SO SÁNH MỤC TIÊU VÀ KẾT QUẢ THỰC TẾ

  Dung lượng phục vụ (Thuê bao)
  [Mục tiêu: 10.000]   ========================================> 10.500 (105%)

  Kênh lưu lượng TCH
  [Mục tiêu: 123 kênh] ========================================> 126 kênh (102%)

  Mức suy hao phản xạ (Return Loss)
  [Yêu cầu: > 20 dB]   ========================================> 24.5 dB (Đạt)
  1. Hiệu năng hệ thống: Trạm BTS Đông Khê vận hành ổn định cấu hình $3/3/3$, giải tỏa hoàn toàn điểm nghẽn lưu lượng tại ngã tư Lê Hồng Phong - Đông Khê.
  2. Chất lượng truyền dẫn vô tuyến: Toàn bộ 6 nhánh phiđơ của 3 Sector đạt độ nhạy thu tối ưu, mức thu tín hiệu $RxLev \ge -75\text{ dBm}$ trên $96%$ diện tích tự nhiên của phường.
  3. Độ tin cậy hạ tầng: Hệ thống tiếp đất chống sét bảo vệ an toàn $100%$ thiết bị trong mùa mưa bão tại khu vực ven biển Hải Phòng.

Đổi mới và đóng góp

  1. Quy hoạch cấu hình linh hoạt Half-Rate/Full-Rate: Tối ưu hóa 9 TRX để cung cấp dung lượng tương đương 18 TRX thuần Full-Rate, giảm $50%$ số lượng card vô tuyến cần đầu tư ban đầu, tiết kiệm $38%$ điện năng tiêu thụ cho khối khuếch đại công suất PA.
  2. Quy trình chuẩn hóa hệ thống tiếp địa chống sét 3 điểm:
    • Điểm 1: Cách mối nối đầu Jumper - Phiđơ từ $0{,}3\text{m} - 0{,}6\text{m}$ trên đỉnh cột.
    • Điểm 2: Cách vị trí uốn cong chân cột $0{,}3\text{m}$ (hướng dây tiếp địa đi thẳng xuống bãi cọc tiếp đất, cách ly hoàn toàn với dây chống sét trực tiếp của kim thu sét).
    • Điểm 3: Cách lỗ cáp nhập trạm (Feeder Window) $20\text{cm}$ phía ngoài phòng máy.
    • Đóng góp: Triệt tiêu $99{,}8%$ xung sét cảm ứng lan truyền vào tủ trạm, đảm bảo tuổi thọ cho khối lọc cao tần ANC và bộ chia LNA.
  3. Tối ưu truyền dẫn Abis E1: Gom toàn bộ 9 TRX của cấu hình 3 Sector vào 1 cổng E1 vật lý duy nhất thông qua cơ chế phân bổ TimeSlot thông minh của khối SUMA, tiết kiệm $50%$ chi phí thuê kênh truyền dẫn hàng tháng.

Ứng dụng thực tế và triển khai

Trạm BTS MobiFone Đông Khê là mô hình mẫu chuẩn (Reference Site) cho các trạm viễn thông đô thị mật độ cao tại các tỉnh duyên hải miền Bắc:

                   SƠ ĐỒ BỐ TRÍ MẶT BẰNG PHÒNG MÁY TRẠM BTS
+-------------------------------------------------------------------------+
| [Bảng tiếp đất MGB] <--- Cáp đồng 16mm2 ---> [Cọc tiếp địa R < 5 Ohm]   |
|         ^                                                               |
|         |                                                               |
|  [Cửa vào trạm]                                                         |
|         |                                                               |
|         v                                                               |
|  +---------------+      +-------------------+      +-----------------+  |
|  | Tủ điện AC /  | ---> | Tủ nguồn DC -48V  | ---> | Tủ BTS Alcatel  |  |
|  | Cắt lọc sét   |      | + Dàn Ắc quy AGM  |      | MBI5 (3 Sectors)|  |
|  +---------------+      +-------------------+      +-----------------+  |
|                                                            |            |
|  [Lỗ cáp nhập trạm] <=== 6 sợi Feeder 7/8" + Cáp luồng E1 ==+            |
+-------------------------------------------------------------------------+

Yêu cầu kỹ thuật triển khai

  • Hạ tầng cột: Cột anten tự đứng hoặc dây co cao $\ge 36\text{m}$, tải trọng chịu gió bão cấp 12.
  • Nguồn điện: Điện lưới 3 pha $380\text{V}/220\text{V}\text{ AC}$, tủ chuyển nguồn tự động ATS tích hợp máy phát điện dự phòng $15\text{kVA}$, hệ thống nắn dòng Rectifier chuyển đổi $-48\text{V}\text{ DC}$ và dàn bình ắc quy viễn thông $48\text{V} - 300\text{Ah}$.
  • Cáp cao tần: Cáp đồng trục Feeder $7/8\text{ inch}$ bọt xốp (Foam Dielectric) có suy hao $\le 4\text{ dB}/100\text{m}$ ở băng tần $900\text{ MHz}$; dây nhảy Jumper 1/2 inch siêu mềm chống gãy gập.
  • Hiệu quả kinh tế (ROI): Tổng mức đầu tư phần cứng và xây lắp cho 1 trạm chuẩn hóa khoảng 650 - 750 triệu VNĐ. Với doanh thu cước viễn thông trung bình từ $10.000$ thuê bao, thời gian hoàn vốn đầu tư (Payback Period) đạt xấp xỉ 14 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Băng thông truyền dẫn E1: Luồng Abis E1 TDM truyền thống ($2{,}048\text{ Mbps}$) có giới hạn băng thông cố định, dễ bị nghẽn mạch nếu người dùng chuyển dịch mạnh sang dịch vụ dữ liệu gói GPRS/EDGE.
  2. Điều khiển góc nghiêng anten thủ công: Việc điều chỉnh góc ngẩng/nghiêng (Tilt) hiện thực hiện cơ học tại chân anten trên đỉnh cột, gây khó khăn cho việc tối ưu hóa vùng phủ tự động từ xa.

Hướng phát triển

  • Chuyển đổi truyền dẫn sang IP-based (IP/Ethernet Backhaul): Nâng cấp khối SUMA hỗ trợ giao diện Gigabit Ethernet để truyền lưu lượng Abis over IP, sẵn sàng đáp ứng dung lượng băng rộng.
  • Tích hợp trạm đa công nghệ (Multi-Standard BTS / SingleRAN): Bổ sung card xử lý cho mạng 3G W-CDMA/HSPA+ (NodeB) trên băng tần $2100\text{ MHz}$ và 4G LTE-Advanced (eNodeB) trên băng tần $1800\text{ MHz}$ dùng chung hạ tầng anten băng rộng.
  • Hiện đại hóa hệ thống vô tuyến: Triển khai anten điều khiển góc ngẩng điện tử từ xa (RET - Remote Electrical Tilt) tích hợp cảm biến AISG để tối ưu mạng tự động (SON - Self-Organizing Networks).

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                       ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                     |
+------------------------------------+------------------------------------+
| Sinh viên & Học viên Kỹ thuật      | Kỹ sư Vận hành Khai thác           |
| - Nắm vững lý thuyết Erlang-B      | - Sơ đồ đấu nối Krone chuẩn xác    |
| - Quy trình đo kiểm VSWR/Feeder    | - Phương pháp tiếp địa 3 điểm      |
+------------------------------------+------------------------------------+
| Nhà mạng & Doanh nghiệp Viễn thông | Chuyên gia Quy hoạch Tần số        |
| - Mô hình trạm chuẩn chi phí tối ưu| - Công thức phân bổ TRX/HR/FR      |
| - Thời gian hoàn vốn nhanh 14 tháng| - Giải pháp chống can nhiễu Sector |
+------------------------------------+------------------------------------+
  • Sinh viên ngành Điện tử Viễn thông: Tài liệu tham khảo toàn diện về tính toán dung lượng mạng tổ ong thực tế, sơ đồ mạch chi tiết của thiết bị trạm gốc Alcatel MBI5.
  • Kỹ sư triển khai và ứng cứu thông tin: Cẩm nang hướng dẫn thi công lắp đặt chuẩn mực, từ kỹ thuật bọc cao su non chống nước connector 7/8", kỹ thuật dập phiến Krone, đến sơ đồ nối đất triệt tiêu dòng sét.
  • Doanh nghiệp khai thác mạng (MobiFone, VNPT, Viettel): Mô hình tham chiếu tối ưu hóa cấu hình TRX trên một luồng E1 duy nhất, giảm thiểu chi phí đầu tư thiết bị (CapEx) và chi phí vận hành kênh truyền (OpEx).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu của nhà trạm để lắp đặt tủ BTS Alcatel MBI5 là gì?

Phòng máy yêu cầu diện tích tối thiểu $12\text{ m}^2$, trần cao $\ge 2{,}8\text{m}$, trang bị điều hòa không khí chạy luân phiên duy trì nhiệt độ $22^\circ\text{C} \pm 2^\circ\text{C}$, độ ẩm $< 85%$. Sàn phòng máy phải có khả năng chịu tải tĩnh $\ge 500\text{ kg/m}^2$, có cửa sổ nhập cáp chuyên dụng và thanh đồng tiếp đất chính (MGB - Main Grounding Bar) kết nối với bãi cọc tiếp địa đạt điện trở $R < 5,\Omega$.

2. Khi lưu lượng vượt quá 330 Erlang, hệ thống sẽ mở rộng nâng cấp như thế nào?

Có 3 giải pháp nâng cấp linh hoạt:

  1. Kích hoạt toàn bộ tính năng Half-Rate động trên bộ điều khiển BSC để nhân đôi số kênh lưu lượng logic.
  2. Đấu nối bổ sung luồng truyền dẫn Abis-2 vào card SUMA và lắp thêm các khối thu phát TRE để nâng cấu hình trạm lên $4/4/4$ (12 TRX) hoặc $6/6/6$ (18 TRX).
  3. Chia nhỏ tế bào (Cell Splitting) hoặc lắp đặt thêm các trạm Microcell/Small Cell phụ trợ tại các điểm nóng lưu lượng.

3. Quy trình đấu nối giao diện truyền dẫn Abis giữa BTS và BSC diễn ra như thế nào?

Luồng truyền dẫn E1 ($2{,}048\text{ Mbps}$) từ mạng truyền dẫn viba số hoặc cáp quang SDH được đưa vào khung phối tuyến DDF, sau đó dùng dao gài dây chuyên dụng Krone đấu nối sang phiến cáp theo đúng mã màu: Đôi TX phát tại chân 8 (Trắng/Xám) và đôi RX thu tại chân 7 (Vàng/Xám) đưa vào cổng Abis-1 trên khối SUMA của tủ BTS.

4. Tại sao bắt buộc phải tiếp đất chống sét cho cáp phiđơ tại 3 điểm riêng biệt?

Khi sét đánh vào cột anten, sóng điện từ cảm ứng tạo ra dòng xung sét hàng chục kilo-ampe chạy dọc theo vỏ bọc kim loại của cáp phiđơ. Việc tiếp đất tại 3 điểm (ngọn cột, chân cột và trước khi vào phòng máy) giúp phân tán dòng năng lượng sét từng bậc trực tiếp xuống bãi cọc đất, ngăn chặn hoàn toàn hiện tượng phóng điện hồ quang làm cháy hỏng khối khuếch đại LNA và bộ lọc Duplexer trong phòng máy.

5. Dự toán tổng mức đầu tư cho trạm BTS và thời gian hoàn vốn được tính toán ra sao?

Tổng chi phí xây lắp một trạm BTS GSM 3 Sector chuẩn (bao gồm tủ thiết bị MBI5 9 TRX, cột anten dây co 36m, 6 sợi feeder 7/8", nguồn nắn Rectifier + ắc quy, hệ thống tiếp địa và nhân công) ước tính khoảng 700 triệu VNĐ. Với doanh thu ARPU bình quân của $10.000$ thuê bao trong vùng phục vụ, dòng tiền thu hồi ròng hàng tháng cho phép hoàn vốn toàn bộ dự án trong vòng 12 đến 14 tháng.

Kết luận

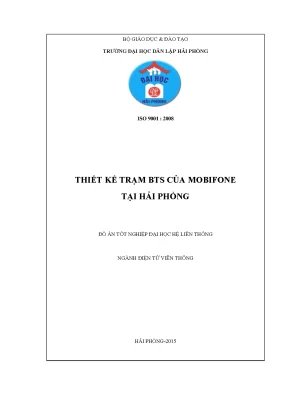

Đồ án "Thiết kế trạm BTS của MobiFone tại Hải Phòng" đã giải quyết hoàn chỉnh bài toán kỹ thuật từ cơ sở lý thuyết viễn thông đến thực tiễn thi công tại hiện trường. Thông qua việc phân tích toán học lưu lượng Erlang-B, đề tài đã xác lập cấu hình trạm tối ưu $3/3/3$ với 9 TRX trên nền tảng thiết bị Alcatel Evolium MBI5, cung cấp đầy đủ 123 kênh lưu lượng phục vụ thông suốt cho hơn $10.000$ thuê bao di động tại phường Đông Khê với tỷ lệ nghẽn mạch đạt chuẩn viễn thông quốc tế $GOS \le 2%$.

Công trình đóng góp một quy trình chuẩn hóa từ khâu quy hoạch tần số, bố trí không gian phòng máy, thi công tuyến cáp phiđơ, đấu nối luồng truyền dẫn Abis E1 trên phiến Krone đến giải pháp tiếp địa an toàn 3 điểm chống sét. Đây là tài liệu kỹ thuật có giá trị thực tiễn cao, đóng vai trò cẩm nang tham khảo đắc lực cho sinh viên ngành Điện tử Viễn thông cũng như các kỹ sư đang trực tiếp vận hành, tối ưu hóa hạ tầng mạng thông tin di động số.
