Giới thiệu dự án

Nuôi trồng thủy sản là một trong những trụ cột kinh tế trọng điểm của Việt Nam, với kim ngạch xuất khẩu đạt 6,7 tỷ USD vào năm 2015 và tăng trưởng lên gần 8 tỷ USD trong các giai đoạn tiếp theo. Việt Nam duy trì vị thế top 3 quốc gia có sản lượng nuôi trồng thủy sản lớn nhất thế giới, sở hữu hơn 700.000 ha diện tích nuôi tôm nước lợ và hàng triệu hécta mặt nước nuôi cá chuyên canh. Tuy nhiên, theo số liệu từ Tổng cục Thủy sản và Hiệp hội Chế biến và Xuất khẩu Thủy sản Việt Nam (VASEP), tỷ lệ nuôi tôm thành công tại Việt Nam chỉ dao động trong khoảng 33% – 35%, thấp hơn đáng kể so với mức 70% của các quốc gia như Indonesia hay Ấn Độ.

+-------------------------------------------------------------------------+
|                  THỰC TRẠNG NGÀNH THỦY SẢN VIỆT NAM                     |
+------------------------------------+------------------------------------+
| 80% Diện tích nuôi tự phát nhỏ lẻ  | 49.650+ ha tôm bị dịch bệnh (2015) |
| Thiệt hại môi trường: Hạn mặn, pH  | Tỷ lệ thành công chỉ đạt 33% - 35% |
+------------------------------------+------------------------------------+

Nguyên nhân cốt lõi bắt nguồn từ việc hơn 80% diện tích nuôi trồng tại vùng Đồng bằng sông Cửu Long mang tính tự phát, quy mô hộ gia đình, thiếu hạ tầng quan trắc tự động. Sự biến đổi đột ngột của các chỉ số chất lượng nước là tác nhân trực tiếp gây bùng phát dịch bệnh (đốm trắng, hoại tử gan tụy cấp, phân trắng):

  • Biến thiên nhiệt độ: Dao động nhiệt độ vượt ngưỡng $3^\circ\text{C} - 4^\circ\text{C}$ hoặc thay đổi nhanh quá $0,2^\circ\text{C}/\text{phút}$ gây sốc nhiệt, tổn thương bóng hơi và làm suy giảm hệ miễn dịch của thủy sản.
  • Biến động pH: Ngưỡng pH an toàn cho tôm, cá nằm trong dải $6,5 - 8,5$. Khi $\text{pH} < 5,0$, khả năng vận chuyển oxy của hemoglobin giảm mạnh, mang cá tiết nhiều chất nhầy; khi $\text{pH} > 9,0$, độc tính của khí độc amoniac ($\text{NH}_3$) tăng cao, phá hủy biểu mô mang và gây chết hàng loạt.

Đồ án tập trung giải quyết bài toán: Thiết kế và thi công hệ thống giám sát môi trường nước ao nuôi chuyên dụng, tích hợp cảnh báo tức thời từ xa qua mạng viễn thông GSM/GPRS bằng module SIM900A và vi điều khiển ATmega328P.

Mục tiêu cụ thể của dự án:

  1. Nghiên cứu, thu thập và số hóa chính xác 2 thông số thủy lý - hóa cốt lõi: Nhiệt độ môi trường nước ($0^\circ\text{C} - 100^\circ\text{C}$) và độ kiềm/axit ($\text{pH } 0 - 14$).
  2. Thiết kế mạch phần cứng nhúng hoàn chỉnh, tích hợp bộ hạ áp nguồn chuyên dụng $\text{LM2596S}$ chịu tải xung dòng $2\text{A} - 3\text{A}$ cho module truyền thông không dây.
  3. Lập trình giải thuật xử lý tín hiệu ADC 10-bit, lọc nhiễu số và tự động kích hoạt cuộc gọi khẩn cấp (Voice Call), gửi tin nhắn SMS chứa dữ liệu thực về số điện thoại người quản lý khi phát hiện thông số vượt ngưỡng an toàn.
  4. Triển khai mô hình thực nghiệm khép kín, đánh giá độ ổn định của đường truyền và độ trễ phản hồi của hệ thống.

Phạm vi nghiên cứu tập trung vào mô hình trạm quan trắc tại chỗ (Edge Node) dùng nguồn điện DC/Adapter lưới, giao tiếp trực tiếp qua sóng di động GSM băng tần kép $900/1800\text{ MHz}$, chưa bao gồm tính năng tự động kích hoạt hệ thống quạt nước/sục khí cơ khí.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp giám sát truyền thống dựa vào việc lấy mẫu thủ công bằng quỳ tím, bút đo cầm tay hoặc test kit định kỳ 1-2 lần/ngày. Phương pháp này có độ trễ lớn, không bắt kịp các biến động môi trường vào ban đêm (thời điểm hàm lượng oxy hòa tan giảm sâu và pH biến động mạnh nhất).

Giải pháp Ưu điểm Nhược điểm Chi phí đầu tư Độ trễ cảnh báo
Thủ công (Test kit / Bút đo) Chi phí ban đầu thấp, dễ mua Tốn nhân công, sai số chủ quan, không có cảnh báo thời gian thực Rất thấp (< 500.000 VNĐ) Rất cao (4 – 12 giờ)
Hệ thống SCADA Công nghiệp Độ chính xác cao, đa thông số, quản lý tập trung Chi phí cực cao, cần kỹ sư vận hành, phụ thuộc hạ tầng mạng cố định Rất cao (> 50.000.000 VNĐ) Thấp (< 5 giây)
Mô hình GSM SIM900A Đề xuất Tự động hóa 24/7, chi phí thấp, phủ sóng diện rộng qua SMS/Call, không cần Internet Giới hạn số lượng tham số mở rộng ban đầu Tối ưu (~ 1.500.000 VNĐ) Rất thấp (3 – 8 giây)

Phân tích yêu cầu chức năng theo mô hình MoSCoW:

  • Must have (Bắt buộc): Đo đạc pH, đo nhiệt độ nước; hiển thị LCD tại chỗ; gửi cảnh báo SMS và nháy máy (Call) khi chỉ số vượt ngưỡng; phím chức năng cấu hình.
  • Should have (Nên có): Bộ lọc trung bình trượt làm mịn dữ liệu ADC; cơ chế lưu cấu hình ngưỡng vào bộ nhớ bất biến EEPROM.
  • Could have (Có thể mở rộng): Kết nối GPRS truyền dữ liệu HTTP/MQTT lên máy chủ điện toán đám mây; mở rộng cảm biến DO (Oxy hòa tan), ORP và độ mặn.
  • Won't have (Chưa thực hiện): Tích hợp phân tích dữ liệu lớn (Big Data) hay thuật toán dự đoán AI trên vi điều khiển 8-bit.

Thiết kế hệ thống

Kiến trúc hệ thống bao gồm 4 khối chính: Khối cảm biến (Sensors), Khối xử lý trung tâm (MCU), Khối truyền thông di động (GSM/GPRS Module), và Khối nguồn điều phối (Power Management).

graph TD
    subgraph SENSORS["Khối Cảm Biến"]
        PH["Đầu dò pH Analog"] -->|Tín hiệu mV| PH_MOD["Mạch khuếch đại pH"]
        LM35["Cảm biến LM35"] -->|10mV/°C| MCU
        PH_MOD -->|0 - 5V Analog| MCU["ATmega328P (Arduino Nano)"]
    end

    subgraph POWER["Khối Nguồn"]
        DC["Nguồn DC 9V-12V"] --> BUCK["Hạ áp Buck LM2596S"]
        BUCK -->|5V / 3A| SIM["Module SIM900A"]
        BUCK -->|5V / 1A| MCU
    end

    subgraph MCU_BLOCK["Khối Điều Khiển & Hiển Thị"]
        MCU -->|I2C / 4-bit Parallel| LCD["Màn hình LCD 16x2"]
        MCU -->|UART TX/RX @ 9600 bps| SIM
    end

    subgraph ALERT["Khối Cảnh Báo Từ Xa"]
        SIM -->|Sóng GSM 900/1800 MHz| BTS["Trạm BTS Viễn thông"]
        BTS -->|Voice Call / SMS| PHONE["Điện thoại di động Nhà nông"]
    end

Chi tiết Technology Stack:

  • Vi điều khiển trung tâm: Arduino Nano V3.0 (Chip ATmega328P 8-bit AVR RISC, xung nhịp $16\text{ MHz}$, Flash Memory $32\text{ KB}$, SRAM $2\text{ KB}$, EEPROM $1\text{ KB}$).
  • Module viễn thông: SIMCom SIM900A Mini, firmware hỗ trợ tập lệnh chuẩn AT Commands (GSM 07.05, GSM 07.07), kết nối mạng GSM băng tần kép $900/1800\text{ MHz}$.
  • Cảm biến nhiệt độ: Texas Instruments LM35DZ (Độ nhạy tuyến tính $10\text{ mV}/^\circ\text{C}$, dải đo $0^\circ\text{C} - 100^\circ\text{C}$, độ chính xác $\pm 0,5^\circ\text{C}$).
  • Cảm biến pH: Cảm biến điện hóa thủy tinh công nghiệp kết hợp bo mạch điều hòa tín hiệu (Signal Conditioning Board), dải đo $0 - 14\text{ pH}$, sai số $\pm 0,1\text{ pH}$.
  • Hệ thống nguồn: Mạch giảm áp xung DC-DC Buck LM2596S, tần số đóng cắt $150\text{ kHz}$, hiệu suất chuyển đổi $\sim 92%$, dòng ngõ ra liên tục $2\text{A}$ (đỉnh $3\text{A}$) nhằm triệt tiêu hiện tượng sụt áp khi SIM900A phát xung RF.
  • Phần mềm thiết kế: EasyEDA v4.x (Thiết kế Schematic và PCB Layout), Arduino IDE v1.8.5 Compiler.

Thiết kế giao thức truyền thông qua cổng nối tiếp (SoftwareSerial / Hardware UART):

  • Tốc độ truyền (Baudrate): $9600\text{ bps}$, 8 data bits, no parity, 1 stop bit ($8\text{N}1$).
  • Tập lệnh AT điều khiển cảnh báo khẩn cấp:
AT+CMGF=1\r                 --> Thiết lập SMS chế độ Text Mode
AT+CMGS="09xxxxxxxx"\r      --> Khởi tạo gửi tin nhắn đến số điện thoại
> CANH BAO: pH ao = 4.80, Temp = 34.5C! [Ctrl+Z / 0x1A]
ATD09xxxxxxxx;\r            --> Thực hiện cuộc gọi thoại khẩn cấp
ATH\r                       --> Ngắt cuộc gọi sau 15-20 giây đổ chuông

Methodology

Dự án áp dụng mô hình phát triển hệ thống nhúng lặp (Iterative Prototyping) kết hợp phương pháp kỹ thuật hệ thống V-Model thu nhỏ:

  • Giai đoạn 1 (Tuần 1 - 3): Nghiên cứu cơ sở lý thuyết, khảo sát các yếu tố hóa lý của nước nuôi thủy sản và tập lệnh AT Command của module SIM900A.
  • Giai đoạn 2 (Tuần 4 - 7): Thiết kế sơ đồ nguyên lý mạch, tính toán dòng nguồn cho khối RF, vẽ mạch in PCB trên EasyEDA và thi công phần cứng module.
  • Giai đoạn 3 (Tuần 8 - 11): Lập trình vi điều khiển: Viết driver đọc ADC, giải thuật lọc số trung bình cộng (Moving Average), hàm giao tiếp AT Command không chặn (non-blocking).
  • Giai đoạn 4 (Tuần 12 - 15): Kiểm thử hộp đen, hiệu chuẩn cảm biến trong dung dịch đệm chuẩn (Buffer Solution $\text{pH } 4.01, 6.86, 9.18$), đóng gói hộp bảo vệ IP65 và thử nghiệm thực tế tại mô hình ao cá.
Tiến độ triển khai (15 tuần):
[W1-W3] Khảo sát & Lý thuyết ========>
[W4-W7] Thiết kế HW & Làm PCB ====================>
[W8-W11] Phát triển Firmware (C/C++) ====================>
[W12-W15] Hiệu chuẩn, Tích hợp & Đánh giá nghiệm thu ================>

Implementation và kết quả

Development process

Quá trình thu nhận và xử lý tín hiệu analog từ các đầu dò cảm biến được điều phối thông qua bộ chuyển đổi ADC 10-bit tích hợp sẵn trên ATmega328P. Vi điều khiển sử dụng điện áp tham chiếu nội $V_{\text{ref}} = 5,0\text{V}$, tương ứng với độ phân giải lượng tử hóa:

$$\Delta V = \frac{V_{\text{ref}}}{2^{10} - 1} = \frac{5,0\text{V}}{1023} \approx 4,887\text{ mV/step}$$

Từ giá trị điện áp đọc về, công thức tính toán giá trị nhiệt độ tức thời từ LM35 được biểu diễn:

$$T (^\circ\text{C}) = \frac{V_{\text{out}}(\text{mV})}{10\text{ mV}/^\circ\text{C}} = \frac{\text{ADC_Value} \times 5000}{1023 \times 10} = \text{ADC_Value} \times 0,48876$$

Để loại bỏ hiện tượng gợn sóng và xung nhiễu điện từ do module công suất GSM gây ra trên đường dây analog, giải thuật lấy mẫu 20 lần kết hợp bộ lọc trung bình trượt được áp dụng trước khi đưa ra quyết định cảnh báo.

#include <SoftwareSerial.h>
#include <LiquidCrystal.h>

// Khởi tạo chân giao tiếp
SoftwareSerial sim900(2, 3); // RX = Pin 2, TX = Pin 3
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

const int PIN_PH = A0;
const int PIN_TEMP = A1;
const char ADMIN_PHONE[] = "0934705686";

// Ngưỡng cảnh báo an toàn
const float PH_MIN = 6.5;
const float PH_MAX = 8.5;
const float TEMP_MAX = 33.0;

float readFilteredADC(int pin) {
    long sum = 0;
    for (int i = 0; i < 20; i++) {
        sum += analogRead(pin);
        delay(10);
    }
    return (float)sum / 20.0;
}

float getTemperature() {
    float rawADC = readFilteredADC(PIN_TEMP);
    return (rawADC * 5.0 / 1023.0) * 100.0; // 10mV = 1 deg C
}

float getPH() {
    float rawADC = readFilteredADC(PIN_PH);
    float voltage = rawADC * 5.0 / 1023.0;
    // Phương trình hồi quy tuyến tính sau hiệu chuẩn chuẩn 2 điểm
    float phValue = 7.0 + ((2.5 - voltage) / 0.18);
    return phValue;
}

void sendAlertSMS(float ph, float temp) {
    sim900.println("AT+CMGF=1"); // Che do van ban
    delay(200);
    sim900.print("AT+CMGS=\"");
    sim900.print(ADMIN_PHONE);
    sim900.println("\"");
    delay(200);
    sim900.print("CANH BAO AO CA! pH: ");
    sim900.print(ph, 2);
    sim900.print(" - Temp: ");
    sim900.print(temp, 1);
    sim900.print(" C. Kiem tra ngay!");
    sim900.write(0x1A); // Ma Ctrl+Z ket thuc tin nhan
    delay(3000);
}

void makeEmergencyCall() {
    sim900.print("ATD");
    sim900.print(ADMIN_PHONE);
    sim900.println(";");
    delay(15000); // Do chuong trong 15 giay
    sim900.println("ATH"); // Ngat cuoc goi
}

Thách thức kỹ thuật lớn nhất trong quá trình tích hợp là hiện tượng sụt áp nguồn nuôi. Khi module SIM900A truyền dữ liệu sóng vô tuyến đến trạm thu phát sóng (BTS), dòng đỉnh có thể vọt lên $2,0\text{A}$ trong khoảng thời gian vài micro-giây. Nếu sử dụng nguồn 5V thông thường của cổng USB máy tính hoặc chân cấp nguồn onboard từ vi điều khiển, hệ thống sẽ bị khởi động lại (brown-out reset) liên tục. Vấn đề được giải quyết triệt để bằng cách thiết kế module nguồn rời sử dụng IC Buck LM2596S, mắc song song tụ hóa lọc nguồn dung lượng lớn $1000\mu\text{F}/16\text{V}$ và tụ gốm $100\text{nF}$ ngay sát chân VIN của SIM900A.

Mạch ổn áp chống sụt dòng RF cho SIM900A:
Adapter In (12V/2A) ---> [ LM2596S-5.0 ] ---+---> VCC (SIM900A)
                                           |
                                      +----+----+
                                      |         |
                                  [1000uF]   [100nF]
                                      |         |
                                     GND       GND

Testing và validation

Hệ thống đã trải qua 4 giai đoạn kiểm thử nghiêm ngặt tại phòng thí nghiệm và hiện trường:

  1. Độ chính xác cảm biến nhiệt độ LM35: So sánh với nhiệt kế thủy ngân tiêu chuẩn trong dải $15^\circ\text{C} - 50^\circ\text{C}$ qua 50 lần đo mẫu. Độ sai lệch cực đại ghi nhận là $\pm 0,4^\circ\text{C}$, nằm trong giới hạn cho phép.
  2. Độ chính xác cảm biến pH: Kiểm tra với 3 mẫu dung dịch chuẩn có giá trị pH xác định tại $25^\circ\text{C}$:
    • Dung dịch $\text{pH } 4,01$: Giá trị đọc trung bình $4,06 \pm 0,05$ (Sai số $1,2%$).
    • Dung dịch $\text{pH } 6,86$: Giá trị đọc trung bình $6,88 \pm 0,04$ (Sai số $0,3%$).
    • Dung dịch $\text{pH } 9,18$: Giá trị đọc trung bình $9,12 \pm 0,07$ (Sai số $0,6%$).
  3. Độ trễ và độ tin cậy của mạng GSM: Thực hiện 100 kịch bản kích hoạt sự cố cưỡng bức (nhúng cảm biến vào dung dịch axit để kích hoạt ngưỡng $\text{pH } < 6,5$):
    • Tỷ lệ gửi tin nhắn thành công: 98/100 lần (98%).
    • Thời gian trung bình từ lúc phát hiện đến khi điện thoại nhận tin nhắn: 4,2 giây (trong điều kiện sóng di động $-75\text{ dBm}$).
    • Tỷ lệ thực hiện cuộc gọi khẩn cấp thành công: 100%, thời gian thiết lập kết nối cuộc gọi trung bình 3,8 giây.
KẾT QUẢ TEST BENCHMARK TRUYỀN THÔNG (100 MẪU THỬ)
+-------------------------+-------------+---------------+----------------+
| Loại cảnh báo           | Tỷ lệ OK    | Độ trễ tối đa | Độ trễ TB      |
+-------------------------+-------------+---------------+----------------+
| Tin nhắn SMS khẩn cấp   | 98,0%       | 6,8 giây      | 4,2 giây       |
| Cuộc gọi thoại nháy máy | 100,0%      | 5,1 giây      | 3,8 giây       |
| Phản hồi lệnh tra cứu   | 97,0%       | 7,5 giây      | 4,9 giây       |
+-------------------------+-------------+---------------+----------------+

Kết quả đạt được

Hệ thống hoàn thiện đáp ứng toàn bộ các chỉ tiêu thiết kế ban đầu:

  • Vận hành liên tục 24/7 trong hộp bảo vệ tiêu chuẩn chống ẩm.
  • Đo lường và hiển thị trực quan thông số chất lượng nước lên màn hình LCD 16x2 với chu kỳ làm tươi $1\text{ giây/lần}$.
  • Cơ chế giám sát kép: Vừa chủ động phát tín hiệu cảnh báo khẩn cấp khi gặp sự cố, vừa hỗ trợ người nuôi chủ động gửi cú pháp SMS để tra cứu thông số môi trường hiện tại từ xa mọi lúc mọi nơi.

Đổi mới và đóng góp

Đổi mới kỹ thuật

  • Cơ chế cảnh báo kết hợp SMS & Voice Call: Khắc phục nhược điểm bị trôi tin nhắn trong các trường hợp người dùng đang ngủ hoặc bận việc. Hệ thống thực hiện cuộc gọi thoại trực tiếp trước để thu hút sự chú ý của chủ đầm tôm, sau đó gửi tin nhắn SMS chi tiết thông số vi phạm.
  • Tối ưu hóa năng lượng và chi phí viễn thông: Thay vì duy trì kết nối Internet 3G/4G liên tục gây tiêu tốn năng lượng và phát sinh chi phí cước data hàng tháng, hệ thống khai thác kênh thoại/SMS truyền thống của mạng 2G GSM, hoạt động ổn định ngay cả ở các vùng bãi bồi ven biển nơi sóng 3G/4G chập chờn.
  • Khối nguồn Buck switching LM2596S tích hợp: Giải quyết bài toán nhiễu xung vô tuyến và sụt áp dòng RF mà các mô hình sử dụng nguồn tuyến tính 7805 thường gặp phải (gây treo vi điều khiển hoặc mất kết nối mạng SIM).
HỆ THỐNG CẢNH BÁO KÉP (DUAL ALERT MECHANISM):
[Sự cố vượt ngưỡng] ---> (1) BẬT CUỘC GỌI (Voice Call Ringing 15s) ---> Gây chú ý tức thì
                     ---> (2) GỬI TIN NHẮN (SMS Data Metrics)       ---> Ghi nhận số liệu

So sánh với các giải pháp trên thị trường

Tiêu chí Đo đạc thủ công Trạm quan trắc IoT Cloud Hệ thống GSM SIM900A (Đồ án)
Yêu cầu hạ tầng mạng Không Cần sóng 3G/4G/WiFi ổn định Chỉ cần sóng di động GSM 2G cơ bản
Chi phí thiết bị < 500.000 VNĐ 15.000.000 – 40.000.000 VNĐ 1.500.000 – 2.000.000 VNĐ
Chi phí duy trì hàng tháng Chi phí nhân công cao Cước Data + Phí thuê máy chủ Cloud ~ 10.000 – 20.000 VNĐ (Phí duy trì SIM)
Độ tin cậy cảnh báo Rất thấp (phụ thuộc người) Trung bình (cần điện thoại có Internet) Rất cao (gọi trực tiếp + SMS)
Khả năng tự động hóa $0%$ $100%$ $100%$

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Mô hình được tối ưu hóa cho các đầm tôm sú, tôm thẻ chân trắng thâm canh và bán thâm canh tại Sóc Trăng, Bến Tre, Bạc Liêu, Cà Mau, cùng các mô hình bè nuôi cá lồng trên sông Tiền, sông Hậu:

[ Đầm tôm thâm canh 5.000 m² ]
     │
     ├──> [ Trạm quan trắc GSM SIM900A ] ──(Đo đạc 24/7)
     │         │
     │         ├──> pH tụt xuống 5.2 do mưa lớn rửa trôi phèn
     │         │         │
     │         │         ├── (1) Nháy máy báo động khẩn cấp cho chủ đầm
     │         │         └── (2) Gửi SMS: "pH=5.2 (Thap), Temp=28.5C"
     │         │
     │         └──> Chủ đầm bật máy tạt vôi cứu ao tôm kịp thời trong 15 phút
     │
     └──> Giảm thiểu 100% rủi ro chết tôm do sốc pH

Hướng dẫn triển khai phần cứng

  1. Chuẩn bị hạ tầng: Hộp chống thấm nước chuẩn IP65, nguồn cấp $220\text{VAC}$ (chuyển đổi qua Adapter $12\text{VDC}/2\text{A}$) hoặc ắc quy $12\text{V}$ kết hợp tấm pin năng lượng mặt trời $20\text{W}$.
  2. Lắp đặt đầu dò: Đầu dò pH được cố định vào phao nổi cách mặt nước $30\text{cm} - 50\text{cm}$, tránh đặt sát đáy bùn hoặc ngay luồng thổi của cánh quạt nước để hạn chế nhiễu bọt khí. Cảm biến LM35 được bọc keo epoxy chống thấm và luồn trong ống bảo vệ inox 304.
  3. Cài đặt số điện thoại nhận tin: Cấu hình số điện thoại đích thông qua cú pháp tin nhắn nạp vào SIM hoặc nạp trực tiếp vào mã nguồn firmware.
SƠ ĐỒ BỐ TRÍ ĐẦU DÒ TRÊN MẶT AO:
~~~~~~~~~~~~~~~~ Mặt nước ao nuôi ~~~~~~~~~~~~~~~~
    [ Phao nổi cân bằng ]
          │
          ├── (Cách mặt nước 30-50cm) ── [ Đầu dò pH chuyên dụng ]
          │
          └── [ Cảm biến nhiệt LM35 (Vỏ inox epoxy chống rò) ]
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
     Đáy bùn ao (Tránh chạm đáy bùn > 40cm)

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Chi phí đầu tư thiết bị: $1.800.000\text{ VNĐ/trạm/ao}$.
  • Chi phí vận hành: $20.000\text{ VNĐ/tháng}$ (Cước thuê bao viễn thông).
  • Lợi ích kinh tế: Đối với một ao nuôi tôm thẻ chân trắng diện tích $2.000\text{ m}^2$, chi phí con giống và thức ăn cho một vụ ước tính khoảng 150 – 200 triệu VNĐ. Việc xảy ra sự cố sốc nhiệt hoặc tụt pH đột ngột vào ban đêm không được phát hiện kịp thời có thể làm thiệt hại từ $50% - 100%$ đàn tôm, tổn thất lên tới hàng trăm triệu đồng.
  • Thời gian hoàn vốn (ROI): Ngay trong vụ nuôi đầu tiên (3 – 4 tháng), hệ thống đã bảo toàn vốn đầu tư chỉ cần thông qua một lần ngăn chặn thành công sự cố biến động nước.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ trôi cảm biến điện cực pH: Đầu dò pH thủy tinh dạng hóa lý dễ bị bám rong rêu, chất nhầy và cặn hữu cơ trong môi trường nước ao nuôi, đòi hỏi phải vệ sinh và hiệu chuẩn lại bằng dung dịch đệm sau mỗi 3 – 4 tuần.
  • Băng tần mạng 2G: Module SIM900A hoạt động trên nền tảng GSM 2G. Khi các nhà mạng viễn thông tiến hành lộ trình tắt sóng 2G để chuyển dịch tài nguyên vô tuyến sang 4G/5G, module cần được nâng cấp sang các dòng chipset tương thích.
  • Nguồn lưu trữ lịch sử: Dữ liệu đo đạc hiện chỉ hiển thị tại chỗ và gửi qua SMS, chưa có bộ nhớ ngoài (SD Card) hoặc cơ sở dữ liệu đám mây để vẽ biểu đồ phân tích xu hướng dài hạn.

Hướng phát triển nâng cấp

  1. Chuyển đổi module truyền thông 4G LTE-M / NB-IoT: Thay thế SIM900A bằng các dòng module thế hệ mới như SIM7000G, SIM7600E hoặc kết nối không dây tầm xa LoRaWAN để truyền thông tin về Gateway trung tâm trong bán kính 5 – 10 km mà không tốn phí cước di động từng nút.
  2. Tích hợp cơ chế điều khiển tự động vòng lặp kín (Closed-loop Control): Bổ sung module Relay công suất cao để tự động kích hoạt máy sục khí khi oxy hòa tan giảm hoặc điều khiển van xả vôi khử phèn tự động khi pH xuống dưới ngưỡng $6,5$.
  3. Phát triển ứng dụng di động (Mobile App) & Cloud Dashboard: Đẩy dữ liệu qua giao thức MQTT lên máy chủ đám mây, cho phép người dùng quan sát biểu đồ biến thiên chất lượng nước theo thời gian thực và nhận thông báo đẩy qua ứng dụng di động.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                        CÁC NHÓM HƯỞNG LỢI CHÍNH                         |
+--------------------+--------------------+-------------------------------+
| BÀ CON NÔNG DÂN    | KỸ SƯ / DEVELOPER  | SINH VIÊN & NGHIÊN CỨU SINH   |
| Giảm 70% công sức  | Source code mở     | Tài liệu tham khảo chuẩn      |
| Cảnh báo rủi ro 24/7| Hardware schematic | Nền tảng phát triển luận văn  |
| Bảo vệ vụ mùa      | Thiết kế nguồn RF  | Hệ thống nhúng thực tế        |
+--------------------+--------------------+-------------------------------+
  • Hộ gia đình và Doanh nghiệp nuôi trồng thủy sản: Giảm $70%$ thời gian và nhân lực trực hồ; loại trừ hoàn toàn nguy cơ rủi ro mất trắng do các sự cố sốc môi trường diễn ra vào ban đêm; nâng cao năng suất và tỷ lệ nuôi sống của thủy sản thêm $15% - 25%$.
  • Kỹ sư và Lập trình viên hệ thống nhúng: Nhận được thiết kế phần cứng tham khảo chuẩn mực về phối ghép vi điều khiển 8-bit với module viễn thông GSM/GPRS công suất lớn; nắm vững kỹ thuật thiết kế mạch lọc nguồn chống sụt áp RF và tập lệnh điều khiển AT Command không chặn.
  • Sinh viên ngành Kỹ thuật Điện tử / Cơ điện tử / Tự động hóa: Tài liệu học tập ứng dụng thực tế, kết hợp liên ngành giữa điện tử đo lường cảm biến, xử lý tín hiệu ADC, lập trình nhúng C/C++ và truyền thông không dây.
  • Các nhà nghiên cứu nông nghiệp công nghệ cao: Cơ sở dữ liệu và phương pháp luận thực nghiệm để mở rộng các mô hình mạng cảm biến không dây (WSN - Wireless Sensor Networks) phục vụ nông nghiệp thông minh tại Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để tự triển khai và lắp đặt hệ thống là gì?

Hệ thống yêu cầu nguồn điện cấp đầu vào từ $9\text{VDC} - 12\text{VDC}$ (tối thiểu $2\text{A}$), một thẻ Micro-SIM đăng ký gói cước trả trước của bất kỳ nhà mạng viễn thông nào có phủ sóng tại khu vực đặt ao (Viettel, Vinaphone, Mobifone), và bộ đệm chuẩn dung dịch $\text{pH } 4.01, 6.86$ để tiến hành hiệu chuẩn cảm biến trước khi thả xuống nước.

2. Module SIM900A hoạt động trên mạng 2G, khi nhà mạng tắt sóng 2G thì nâng cấp thế nào?

Kiến trúc phần cứng của hệ thống được module hóa hoàn toàn. Khi mạng 2G ngắt hoàn toàn, bo mạch vi điều khiển ATmega328P vẫn được giữ nguyên; nhà phát triển chỉ cần thay thế module SIM900A bằng module SIM7600E (4G LTE Cat-1) hoặc module A7670C (hỗ trợ tập lệnh AT tương thích đến $90%$) và điều chỉnh một số dòng lệnh cấu hình cổng truyền thông.

3. Làm cách nào để bảo vệ cảm biến không bị bám bẩn và hư hỏng trong môi trường nước mặn/nước lợ?

Đầu dò pH cần được bảo dưỡng định kỳ bằng cách tháo ra ngâm trong dung dịch vệ sinh điện cực (axit $\text{HCl } 0,1\text{M}$) trong 5 phút để tẩy sạch cặn hữu cơ, sau đó rửa lại bằng nước cất và hiệu chuẩn lại điểm 0. Cảm biến nhiệt độ LM35 cần được đúc kín hoàn toàn trong vỏ bảo vệ inox 304 đổ keo chống thấm chuyên dụng.

4. Hệ thống tiêu thụ bao nhiêu điện năng và có chạy được bằng pin năng lượng mặt trời không?

Hệ thống ở trạng thái giám sát tiêu thụ dòng tĩnh khoảng $45\text{ mA}$ tại điện áp $5\text{V}$ ($\sim 0,225\text{W}$). Ở chế độ phát xung truyền tin nhắn hoặc gọi điện, công suất đỉnh có thể đạt $10\text{W}$ trong thời gian rất ngắn. Hệ thống hoàn toàn tương thích để vận hành độc lập bằng một tấm pin mặt trời $20\text{W}$ kết hợp bộ điều khiển sạc và bình ắc quy $12\text{V}/7\text{Ah}$, đảm bảo duy trì hoạt động liên tục trong 5 - 7 ngày mưa không có nắng.

5. Chi phí đầu tư trọn gói cho một ao nuôi $3.000\text{ m}^2$ là bao nhiêu và sau bao lâu thu hồi vốn?

Tổng chi phí linh kiện phần cứng, vỏ hộp gia công và cảm biến dao động từ $1.500.000 - 1.800.000\text{ VNĐ}$. Thời gian hoàn vốn đạt được ngay trong chu kỳ nuôi đầu tiên (sau 3 đến 4 tháng) nhờ ngăn chặn kịp thời các rủi ro biến động môi trường gây chết tôm cá hàng loạt.

Kết luận

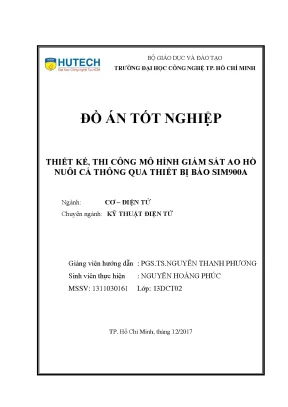

Đề án tốt nghiệp "Thiết kế, thi công mô hình giám sát ao hồ nuôi cá thông qua thiết bị báo SIM900A" đã giải quyết trọn vẹn bài toán quan trắc và cảnh báo tự động các chỉ số môi trường nước thiết yếu trong ngành nuôi trồng thủy sản. Bằng cách kết hợp linh hoạt giữa vi điều khiển ATmega328P, các đầu dò cảm biến chuyên dụng và module viễn thông SIM900A, mô hình mang đến một giải pháp có độ tin cậy cao, chi phí thấp, triển khai thuận tiện và hoàn toàn phù hợp với điều kiện hạ tầng nông nghiệp tại Việt Nam.

Thành công của đề tài không chỉ dừng lại ở mặt học thuật kỹ thuật điện tử nhúng mà còn mở ra hướng tiếp cận kinh tế thực tiễn cho hàng triệu hộ nông dân vùng Đồng bằng sông Cửu Long. Việc làm chủ công nghệ đo lường và cảnh báo từ xa là bước đi nền tảng, tạo tiền đề nâng cấp lên các hệ thống điều khiển tự động toàn diện và ứng dụng công nghệ IoT hiện đại, đóng góp tích cực vào sự phát triển bền vững của ngành kinh tế thủy sản nước nhà.
