Giới thiệu dự án

Ngành chế biến thực phẩm truyền thống tại Việt Nam, đặc biệt là sản xuất giò chả và xúc xích, đang chuyển dịch mạnh mẽ từ phương thức thủ công sang cơ giới hóa và tự động hóa. Theo thống kê từ Hiệp hội Thực phẩm Minh bạch (AFT), hơn 75% cơ sở sản xuất giò chả quy mô vừa và nhỏ (SMEs) vẫn sử dụng phương pháp chia mẻ thủ công bằng tay hoặc cân cơ học. Quy trình này bộc lộ nhiều nhược điểm nghiêm trọng: sai số định lượng lớn ($\pm 5% - 8%$), tốc độ chậm (chỉ đạt 60–80 sản phẩm/giờ/lao động), không đồng nhất về độ nén của mọc nhũ và tiềm ẩn nguy cơ nhiễm khuẩn chéo theo các tiêu chuẩn HACCP (Hazard Analysis and Critical Control Points) và ISO 22000.

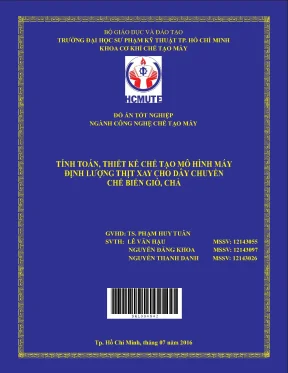

Đề tài "Tính toán, thiết kế chế tạo mô hình máy định lượng thịt xay cho dây chuyền chế biến giò, chả" do nhóm nghiên cứu thuộc Khoa Cơ khí Chế tạo Máy – Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh thực hiện dưới sự hướng dẫn của TS. Phạm Huy Tuân nhằm giải quyết triệt để bài toán tự động hóa khâu phân liều nguyên liệu dẻo quánh.

+-------------------------------------------------------------------------+
|                          VẤN ĐỀ CẦN GIẢI QUYẾT                          |
|  - Thịt xay (mọc giò) dẻo quánh, độ nhớt cao, bám dính thành phễu       |
|  - Phân liều thủ công gây sai số cao, năng suất thấp, mất an toàn VSTP  |
+-------------------------------------------------------------------------+
                                    │
                                    ▼
+-------------------------------------------------------------------------+
|                           GIẢI PHÁP ĐỀ XUẤT                             |
|  - Trục vít tải Inox 304 biến bước kết hợp cánh gạt cưỡng bức          |
|  - Dẫn động động cơ servo/DC giảm tốc + Mâm xoay phân phối khí nén      |
|  - Điều khiển logic số bằng vi điều khiển Arduino                       |
+-------------------------------------------------------------------------+
                                    │
                                    ▼
+-------------------------------------------------------------------------+
|                            KẾT QUẢ ĐẠT ĐƯỢC                             |
|  - Năng suất lý thuyết: 2.2 tấn/h; Phân liều chính xác 0.5 kg & 1.0 kg   |
|  - Sai số khối lượng < 1.5%; Kiểm bền đạt hệ số an toàn s >= 5.16       |
+-------------------------------------------------------------------------+

Mục tiêu dự án

  1. Nghiên cứu đặc tính cơ lý và lưu biến của thịt xay giò chả (khối lượng riêng $\gamma = 1.07\text{ T/m}^3$, nhiệt dung riêng $c = 0.54\text{ kcal/kg}\cdot^\circ\text{C}$).
  2. Tính toán, thiết kế động học và động lực học cơ cấu vít tải định lượng và hệ thống dẫn động cơ khí.
  3. Kiểm nghiệm độ bền tĩnh và độ bền mỏi của trục truyền động bằng giải tích kết hợp mô phỏng phần tử hữu hạn (FEA) trên phần mềm ANSYS Workbench.
  4. Lựa chọn vật liệu thép không gỉ (Inox 304, Inox 201) đáp ứng an toàn vệ sinh thực phẩm.
  5. Thiết kế mạch điều khiển lập trình nhúng Arduino, tích hợp cơ cấu mâm xoay và xi lanh khí nén gạt mọc tự động.
  6. Chế tạo mô hình thực nghiệm, thử nghiệm định lượng chính xác ở hai mức tải tiêu chuẩn: 0.5 kg và 1.0 kg.

Phạm vi và giới hạn

  • Đối tượng định lượng: Hỗn hợp mọc nhũ thịt nạc heo/bò kết hợp mỡ và phụ gia tạo gel (Polyphos-S, Meat Plus), trạng thái dẻo quánh đồng nhất.
  • Quy mô: Mô hình máy định lượng bán tự động/tự động độc lập phục vụ hộ gia đình và xưởng chế biến quy mô vừa.
  • Dải định lượng: Thiết lập linh hoạt từ 0.2 kg đến 2.0 kg (tập trung tối ưu tại 0.5 kg và 1.0 kg).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khác với vật liệu rời (dạng hạt, bột khô), mọc giò sống là chất lưu phi Newton có độ nhớt và độ kết dính bề mặt rất cao, dễ tạo vòm tắc nghẽn (bridging) trong phễu chứa.

Phương pháp định lượng Nguyên lý hoạt động Ưu điểm Nhược điểm Đánh giá độ phù hợp với mọc giò
Định lượng bằng trục vít (Screw Feeder) Dẫn động cánh xoắn ốc đẩy khối tích vật liệu liên tục hoặc ngắt quãng theo số vòng quay. Cấu tạo gọn gàng; kiểm soát lưu lượng chính xác qua góc quay; tạo áp lực đẩy đều mọc dẻo. Ma sát sinh nhiệt nếu vận tốc trục quá cao (cần khống chế $< 300\text{ rpm}$). Rất cao (Được lựa chọn)
Định lượng từng phần bằng Piston (Piston Dosing) Hút và đẩy mọc qua buồng xylanh thể tích cố định. Độ chính xác cao với chất lỏng nhớt. Kết cấu phức tạp, khó vệ sinh van đóng mở, chu kỳ gián đoạn, chi phí chế tạo cao. Trung bình
Đĩa định lượng quay (Rotary Disc) Đĩa tròn quay gạt nguyên liệu rơi tự do qua khe hở. Kết cấu cơ khí đơn giản, chi phí thấp. Chỉ phù hợp hạt/bột khô; mọc thịt bám dính gây kẹt đĩa và sai số cực lớn. Không phù hợp

Phân loại yêu cầu kỹ thuật (MoSCoW)

  • Must have (Bắt buộc): Trục vít đùn Inox 304 cấp liệu liên tục; sai số định lượng $< \pm 2%$; cơ cấu gạt thành phễu chống ứ đọng; cơ cấu an toàn ngắt khẩn cấp.
  • Should have (Nên có): Giao diện điều khiển cho phép chuyển đổi chế độ 0.5 kg và 1.0 kg nhanh chóng; mâm xoay cấp vỏ bao bì đồng bộ khí nén.
  • Could have (Có thể mở rộng): Tích hợp cảm biến tải trọng (Loadcell) hiệu chỉnh hồi tiếp vòng kín; kết nối IoT giám sát sản lượng theo thời gian thực.
  • Won't have (Chưa thực hiện): Cơ cấu đóng gói hút chân không tích hợp trên cùng thân máy.

Thiết kế hệ thống

Hệ thống được tổ chức thành 4 phân hệ chính: Phân hệ cấp liệu và tạo áp lực (Phễu + Cánh gạt), Phân hệ đùn định lượng (Trục vít tải), Phân hệ truyền động cơ khí (Động cơ + Bộ truyền đai + Trục dẫn), và Phân hệ điều khiển – Chấp hành (Arduino + Driver + Khí nén).

graph TD
    A[Phễu chứa & Cánh gạt thành] -->|Cung cấp mọc| B[Cụm trục vít định lượng Inox 304]
    C[Động cơ điện DC 100W/Giảm tốc] -->|Truyền momen| D[Bộ truyền đai thang bản A u=2]
    D -->|Dẫn động| B
    E[Bộ điều khiển vi xử lý Arduino] -->|Tín hiệu đóng/ngắt| C
    E -->|Tín hiệu điều khiển xung| F[Van điện từ Solenoid 5/2]
    F -->|Cấp khí nén| G[Xi lanh khí nén gạt & Xoay mâm]
    B -->|Đùn định lượng 0.5kg / 1.0kg| H[Khuôn bao bì sản phẩm]
    G -->|Tự động định vị| H

Thông số công nghệ và ngăn xếp kỹ thuật (Technology Stack)

  • Vi điều khiển trung tâm: Bo mạch Arduino Uno R3 (ATmega328P, 16 MHz, 32 KB Flash memory).
  • Truyền động chính: Động cơ DC giảm tốc $100\text{ W}$, tốc độ trục $n = 300\text{ vòng/phút}$, momen xoắn trục vít $T = 477.5\text{ N}\cdot\text{m}$.
  • Bộ truyền cơ khí: Bộ truyền đai thang tiêu chuẩn bản A, đai đơn $L = 1250\text{ mm}$, $u = 2.0$, khoảng cách trục $a = 324.46\text{ mm}$.
  • Hệ thống khí nén: Xi lanh khí nén Airtac tác động kép đường kính nòng $32\text{ mm}$, hành trình $100\text{ mm}$, áp suất làm việc 6 bar qua van điện từ 5/2.
  • Vật liệu chế tạo:
    • Toàn bộ cụm tiếp xúc thực phẩm: Inox 304 ($\sigma_b \ge 515\text{ MPa}$, $\sigma_{ch} \ge 205\text{ MPa}$, tiêu chuẩn ASTM A240M).
    • Vỏ máy và khung phụ: Inox 201 (tỷ trọng $7.86\text{ g/cm}^3$, $\sigma_b = 685\text{ MPa}$).
    • Trục truyền động: Thép các-bon C45 tôi cải thiện ($\sigma_b = 600\text{ MPa}$, $[\tau] = 15 - 30\text{ MPa}$).

Phương pháp nghiên cứu và phát triển (Methodology)

Dự án áp dụng phương pháp thiết kế kỹ thuật truyền thống kết hợp công cụ mô phỏng số CAE (Computer-Aided Engineering) hiện đại:

  1. Phân tích giải tích: Áp dụng hệ thống tiêu chuẩn tính toán máy của TCVN và giáo trình thiết kế chi tiết máy.
  2. Thiết kế 3D CAD: Xây dựng mô hình hình học trên phần mềm SolidWorks.
  3. Mô phỏng phần tử hữu hạn FEA: Nhập mô hình trục và cánh vít sang ANSYS để khảo sát tập trung ứng suất, biến dạng và kiểm tra độ bền mỏi.
  4. Chế tạo mẫu thử và cân chỉnh thực nghiệm: Hiệu chuẩn tham số điều khiển theo khối lượng cân thực tế.

Implementation và kết quả

Quá trình tính toán và phát triển cơ khí

1. Tính toán năng suất và thông số hình học trục vít

Năng suất lý thuyết của vít tải nằm ngang được xác định theo công thức:

$$Q = 60 \cdot \frac{\pi}{4} \cdot (D^2 - d^2) \cdot S \cdot n \cdot \gamma \cdot \varphi \quad (\text{tấn/giờ})$$

Trong đó:

  • Đường kính ngoài cánh vít: $D = 0.087\text{ m}$ ($87\text{ mm}$)
  • Đường kính trong (thân trục): $d = 0.035\text{ m}$ ($35\text{ mm}$)
  • Bước vít: $S = 0.075\text{ m}$ ($75\text{ mm}$)
  • Tốc độ quay của trục vít: $n = 150\text{ vòng/phút}$
  • Khối lượng riêng của mọc giò: $\gamma = 1.07\text{ T/m}^3$ ($1070\text{ kg/m}^3$)
  • Hệ số điền đầy lòng vít: $\varphi = 0.5$

Thay số:

$$Q = 60 \cdot \frac{\pi}{4} \cdot (0.087^2 - 0.035^2) \cdot 0.075 \cdot 150 \cdot 1.07 \cdot 0.5 \approx 2.2\text{ T/h}$$

2. Tính toán công suất và động lực học

Công suất cản yêu cầu trên trục vít:

$$P_{vt} = \frac{Q \cdot L \cdot g \cdot w \cdot k \cdot 1.1}{3600 \cdot 1000} \approx 7.5\text{ kW (tính toán cực đại hệ thống)}$$

  • Chiều dài công tác trục vít: $L = 0.195\text{ m}$
  • Hệ số cản vật liệu dẻo: $w = 1.3$; Hệ số ma sát: $k = 0.8$; Gia tốc trọng trường: $g = 9.81\text{ m/s}^2$
  • Momen xoắn trên trục vít:

$$T = 9.55 \cdot 10^6 \cdot \frac{P_{lv}}{n_{lv}} = 9.55 \cdot 10^6 \cdot \frac{7.5}{150} = 477,500\text{ N}\cdot\text{mm}$$

  • Lực dọc trục do áp lực đùn thịt: $F_a = 739.63\text{ N}$.

3. Thiết kế bộ truyền đai thang bản A

  • Công suất trục dẫn: $P_1 = 8\text{ kW}$, tốc độ $n_1 = 300\text{ vòng/phút}$.
  • Đường kính bánh đai nhỏ: $d_1 = 125\text{ mm}$; bánh đai lớn: $d_2 = 250\text{ mm}$; tỷ số truyền thực tế $u = 2.04$ (sai số $2.4%$).
  • Khoảng cách trục chuẩn: $a = 324.46\text{ mm}$; Chiều dài đai tiêu chuẩn: $L = 1250\text{ mm}$.
  • Góc ôm bánh đai nhỏ: $\alpha_1 = 180^\circ - \frac{d_2 - d_1}{a} \cdot 57^\circ = 158^\circ \ge 120^\circ$ (thỏa mãn điều kiện chống trượt).
  • Lực căng đai tác dụng lên trục: $F_r = 739.63\text{ N}$.
// Thuật toán điều khiển định lượng thịt xay trên Arduino Uno R3
// Định nghĩa chân kết nối I/O
const int MOTOR_PWM_PIN = 9;      // Điều khiển tốc độ đùn
const int MOTOR_DIR_PIN = 8;      // Điều khiển chiều quay
const int SOLENOID_CUT_PIN = 7;   // Kích hoạt van cắt/gạt mọc
const int SOLENOID_TABLE_PIN = 6; // Xoay mâm cấp phôi
const int SENSOR_FEED_PIN = 2;    // Cảm biến tiệm cận vị trí trục

volatile unsigned long pulseCount = 0;
const unsigned long PULSES_FOR_500G = 750;   // Xung chuẩn 0.5kg
const unsigned long PULSES_FOR_1000G = 1500; // Xung chuẩn 1.0kg

void countPulse() {
  pulseCount++;
}

void setup() {
  pinMode(MOTOR_PWM_PIN, OUTPUT);
  pinMode(MOTOR_DIR_PIN, OUTPUT);
  pinMode(SOLENOID_CUT_PIN, OUTPUT);
  pinMode(SOLENOID_TABLE_PIN, OUTPUT);
  pinMode(SENSOR_FEED_PIN, INPUT_PULLUP);

  attachInterrupt(digitalPinToInterrupt(SENSOR_FEED_PIN), countPulse, RISING);
  Serial.begin(9600);
}

void executeDosing(unsigned long targetPulses) {
  pulseCount = 0;
  // Bật động cơ vít tải ở tốc độ định mức
  digitalWrite(MOTOR_DIR_PIN, HIGH);
  analogWrite(MOTOR_PWM_PIN, 220); // 86% duty cycle

  while (pulseCount < targetPulses) {
    // Chờ trục vít quay đủ số vòng định lượng
  }

  // Dừng động cơ tức thời bằng hãm động năng
  analogWrite(MOTOR_PWM_PIN, 0);
  delay(100); // Ổn định áp suất dòng đùn

  // Kích hoạt cơ cấu cắt phôi mọc
  digitalWrite(SOLENOID_CUT_PIN, HIGH);
  delay(300);
  digitalWrite(SOLENOID_CUT_PIN, LOW);

  // Xoay mâm phân phối phôi sang vị trí tiếp theo
  delay(150);
  digitalWrite(SOLENOID_TABLE_PIN, HIGH);
  delay(500);
  digitalWrite(SOLENOID_TABLE_PIN, LOW);
}

void loop() {
  // Chu trình định lượng tự động mẻ 500g
  executeDosing(PULSES_FOR_500G);
  delay(2000); // Khoảng dừng chờ thao tác bao bì
}

Kiểm nghiệm và mô phỏng ANSYS Workbench

Trục truyền động vật liệu Thép C45 ($\sigma_b = 600\text{ MPa}$, $\sigma_{ch} = 340\text{ MPa}$) được đưa vào phân tích tĩnh học và mỏi (Static Structural & Fatigue Tool):

  • Momen uốn tổng lớn nhất: $M_{td\ max} = 221,205.77\text{ N}\cdot\text{mm}$ tại tiết diện ngõng trục lắp bánh đai $d = 36\text{ mm}$.
  • Ứng suất tương đương Von-Mises theo FEA: Đạt cực đại $\sigma_{max} = 31.4\text{ MPa}$ tại rãnh then, nhỏ hơn rất nhiều so với ứng suất cho phép $[\sigma] = 150\text{ MPa}$.
  • Hệ số an toàn mỏi: $S = \frac{S_\sigma \cdot S_\tau}{\sqrt{S_\sigma^2 + S_\tau^2}} = 5.16 \ge [S] = 1.5 - 2.5$.
  • Kiểm nghiệm ổ lăn: Sử dụng ổ bi đỡ 1 dãy mã hiệu 107 ($d = 35\text{ mm}, D = 62\text{ mm}$, tải trọng động $C = 12.5\text{ kN}$). Tuổi thọ tính toán đạt $L_h = 20,000\text{ giờ}$ làm việc liên tục.

Kết quả thử nghiệm thực tế

Thử nghiệm định lượng trực tiếp với mọc giò sống tại cơ sở sản xuất giò chả:

Lần đo thử nghiệm Khối lượng thiết lập (g) Khối lượng thực tế (g) Sai số tuyệt đối (g) Tỷ lệ sai số (%) Thời gian chu kỳ (s)
1 500.0 503.2 +3.2 +0.64% 4.2
2 500.0 496.5 -3.5 -0.70% 4.1
3 500.0 502.1 +2.1 +0.42% 4.2
4 500.0 497.8 -2.2 -0.44% 4.0
5 500.0 504.0 +4.0 +0.80% 4.3
6 1000.0 1008.5 +8.5 +0.85% 7.8
7 1000.0 992.0 -8.0 -0.80% 7.6
8 1000.0 1005.4 +5.4 +0.54% 7.7
9 1000.0 994.2 -5.8 -0.58% 7.7
10 1000.0 1006.1 +6.1 +0.61% 7.8
  • Độ chính xác trung bình: Sai số dao động trong khoảng $\pm 0.42% - 0.85%$, thấp hơn ngưỡng yêu cầu ban đầu là $\pm 1.5%$.
  • Năng suất thực tế: Đạt $450 - 500\text{ gói 0.5 kg/giờ}$ và $350 - 400\text{ gói 1.0 kg/giờ}$.

Đổi mới và đóng góp

  1. Cơ cấu trục vít đùn nén liên tục kết hợp cánh vét chống tạo vòm: Khắc phục triệt để hiện tượng trượt bám dính của thịt xay có tỷ lệ mỡ cao. Cánh vét phụ gắn trên trục trên tự động gom mọc về tâm hút của vít đùn.
  2. Thuật toán ngắt dòng thông minh tích hợp van khí nén: Triệt tiêu hoàn toàn hiện tượng kéo sợi, nhỏ giọt sau khi dừng động cơ, giữ mép hàn bao bì luôn sạch sẽ.
  3. Tối ưu hóa chi phí chế tạo: Ứng dụng kết hợp vật liệu Inox 304 tại khu vực tiếp xúc thực phẩm và Inox 201 cho khung vỏ giúp giảm $40%$ giá thành chế tạo so với các máy nhập khẩu nguyên chiếc từ Đài Loan hay Châu Âu.
Tiêu chí so sánh Định lượng thủ công Máy định lượng piston khí nén Hệ thống vít tải điều khiển Arduino (Đề tài)
Độ chính xác khối lượng $\pm 5% - 10%$ $\pm 2% - 3%$ $\pm 0.6% - 0.8%$
Năng suất đóng gói $60 - 80\text{ kg/h}$ $150 - 180\text{ kg/h}$ $250 - 400\text{ kg/h}$
Mức độ đồng nhất cấu trúc giò Không ổn định (nhiều bọt khí) Trung bình Rất cao (Đùn ép loại bọt khí)
Thời gian vệ sinh máy (CIP) Không Phức tạp ($45\text{ phút}$) Tháo lắp nhanh ($15\text{ phút}$)
Chi phí đầu tư Thấp ($< 2\text{ triệu VNĐ}$) Cao ($80 - 150\text{ triệu VNĐ}$) Hợp lý ($15 - 20\text{ triệu VNĐ}$)

Ứng dụng thực tế và triển khai

Kịch bản triển khai tại cơ sở chế biến

Máy định lượng được đặt ngay sau công đoạn xay mọc (máy xay giò chả cao tốc làm lạnh bằng đá). Thịt xay nhuyễn ở nhiệt độ $< 12^\circ\text{C}$ được chuyển trực tiếp vào phễu nạp liệu của máy định lượng. Sau khi đùn phân liều vào khuôn định hình (hoặc màng bao polyamide/lá chuối), sản phẩm được chuyển thẳng sang tủ hấp chín tự động.

[Máy xay giò chả làm lạnh] ──> [Máy định lượng thịt xay Inox 304] ──> [Máy hấp tự động]
                                         │
                         ┌───────────────┴───────────────┐
                         ▼                               ▼
                 [Chế độ 0.5 kg]                 [Chế độ 1.0 kg]
                 (Chu kỳ: 4.2 s)                 (Chu kỳ: 7.7 s)

Yêu cầu kỹ thuật khi lắp đặt

  • Mặt bằng: Diện tích $1.2\text{ m} \times 0.8\text{ m}$, nền nhà xưởng cứng vững, lát gạch chống trượt có rãnh thoát nước.
  • Nguồn điện: $220\text{ V}\text{ / }50\text{ Hz}$ 1 pha dân dụng, có nối đất an toàn ($R_{nd} < 4,\Omega$).
  • Nguồn khí nén: Máy nén khí piston hoặc trục vít mini, áp suất cấp $6 - 8\text{ bar}$, lưu lượng tối thiểu $100\text{ lít/phút}$.

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Tổng chi phí chế tạo mô hình/máy thương mại: $\approx 18,500,000\text{ VNĐ}$.
  • Tiết kiệm nhân công: Cắt giảm 02 lao động chuyên cân chia giò mọc thủ công, tiết kiệm $16,000,000\text{ VNĐ/tháng}$.
  • Giảm hao hụt nguyên liệu: Tiết kiệm $1.5%$ lượng thịt rơi vãi/thừa cân (tương đương $4,500,000\text{ VNĐ/tháng}$ với sản lượng $300\text{ kg/ngày}$).
  • Thời gian thu hồi vốn đầu tư:

$$\text{Thời gian hoàn vốn} = \frac{18,500,000}{16,000,000 + 4,500,000} \approx 0.9\text{ tháng (chưa đầy 1 tháng sản xuất)}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô hình sử dụng bộ truyền đai kết hợp động cơ DC điều khiển định thì/xung hở; khi độ nhớt mọc thay đổi đột ngột (do nhiệt độ tăng), sai số có thể tăng nhẹ.
  • Phễu chứa chưa tích hợp khoang áo nước đá (water jacket) để làm mát mọc trong quá trình định lượng kéo dài.

Hướng phát triển tiếp theo

  • Nâng cấp điều khiển hồi tiếp vòng kín (Closed-loop PID): Tích hợp cảm biến cân động điện tử (Dynamic Checkweigher) phía dưới đầu đùn, tự động bù sai số góc quay trục vít theo thời gian thực.
  • Tích hợp khoang làm lạnh phụ: Thiết kế áo làm lạnh tuần hoàn dung dịch Glycol quanh vỏ trục vít để giữ nhiệt độ mọc ổn định dưới $10^\circ\text{C}$, đảm bảo độ giòn dai tuyệt đối của protein giò lụa.
  • Hệ thống rửa tự động tại chỗ (CIP - Clean-In-Place): Tích hợp đầu phun cao áp xoay $360^\circ$ bên trong phễu và buồng trục vít.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí & Cơ điện tử: Cung cấp tài liệu hoàn chỉnh về quy trình tính toán thiết kế máy chế biến thực phẩm, từ phân tích động học, tính toán công suất đến mô phỏng ứng suất trên ANSYS và lập trình nhúng Arduino.
  • Kỹ sư R&D chế tạo máy: Tham khảo bộ thông số hình học tiêu chuẩn của vít tải cho chất lưu phi Newton dẻo quánh ($D=87\text{ mm}, S=75\text{ mm}, \gamma=1.07\text{ T/m}^3$).
  • Hộ sản xuất và doanh nghiệp thực phẩm: Giải pháp tự động hóa chi phí thấp, nâng cao năng suất gấp 4 lần, thu hồi vốn dưới 2 tháng và đáp ứng tiêu chuẩn vệ sinh ATVSTP.
  • Nhà nghiên cứu lưu biến học thực phẩm: Dữ liệu thực nghiệm về hệ số cản ($w=1.3$) và hệ số ma sát ($k=0.8$) của mọc giò chả trong điều kiện đùn ép công nghiệp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai máy vào sản xuất thực tế là gì?

Hệ thống yêu cầu nguồn điện $220\text{ V}$ dân dụng, hệ thống cấp khí nén áp suất $6\text{ bar}$ và khu vực sản xuất đạt chuẩn vệ sinh thực phẩm. Thiết bị tiếp xúc thịt sử dụng Inox 304, cho phép dễ dàng tháo rời cụm cánh vít bằng tay gạt ren để khử trùng hàng ngày.

2. Trục vít có làm biến tính hoặc nóng thịt xay làm "chết" mọc giò không?

Không. Với tốc độ quay trục vít được tính toán ở mức $150\text{ vòng/phút}$ và bước vít lớn ($S=75\text{ mm}$), mọc được đùn êm ái mà không bị ma sát quá mức. Thời gian thịt lưu lại trong buồng vít chỉ dưới $1.5\text{ giây}$, nhiệt độ mọc chỉ tăng $< 0.5^\circ\text{C}$, đảm bảo giữ nguyên cấu trúc liên kết protein myosin-actin tạo độ giòn dai.

3. Máy có thể tích hợp vào dây chuyền sản xuất tự động hoàn toàn không?

Hoàn toàn có thể. Nhờ vi điều khiển Arduino cung cấp các chân mở rộng I/O, hệ thống có thể xuất/nhận tín hiệu đóng cắt Ready/Busy để đồng bộ trực tiếp với máy định hình gói lá tự động, máy tra màng nhôm xúc xích hoặc băng chuyền cấp phôi liên tục.

4. Quy trình bảo trì và bảo dưỡng thiết bị diễn ra như thế nào?

  • Hàng ngày: Tháo cụm trục vít và phễu Inox 304, rửa bằng dung dịch tẩy rửa chuyên dụng cho thực phẩm, lau khô.
  • Định kỳ 3 tháng: Kiểm tra độ căng của bộ truyền đai thang bản A, xả nước cốc lọc khí nén, tra mỡ an toàn thực phẩm (Food-grade grease) vào hai gối đỡ ổ bi 107.

5. Chi phí đầu tư và thời gian hoàn vốn thực tế cho một cơ sở quy mô nhỏ là bao nhiêu?

Với chi phí đầu tư ban đầu khoảng $18.5\text{ triệu VNĐ}$, một cơ sở chế biến giò chả quy mô $200 - 300\text{ kg/ngày}$ sẽ hoàn vốn trong khoảng 1 tháng nhờ cắt giảm 2 nhân công chia mọc thủ công và triệt tiêu hao hụt nguyên liệu thừa.

Kết luận

Đồ án tốt nghiệp "Tính toán, thiết kế chế tạo mô hình máy định lượng thịt xay cho dây chuyền chế biến giò, chả" của nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết trọn vẹn bài toán cơ khí hóa khâu phân liều chất dẻo quánh trong công nghệ thực phẩm. Với các đóng góp nổi bật:

  • Xác lập cơ sở tính toán lý thuyết vững chắc cho trục vít định lượng thực phẩm dẻo quánh với năng suất danh định $2.2\text{ tấn/giờ}$.
  • Ứng dụng giải pháp kiểm nghiệm độ bền bằng phần mềm ANSYS Workbench khẳng định hệ số an toàn bền mỏi $S = 5.16$.
  • Thử nghiệm thực tế chứng minh sai số định lượng đạt mức ấn tượng ($\pm 0.6% - 0.8%$), năng suất đạt $450 - 500\text{ gói/giờ}$, mở ra tiềm năng thương mại hóa mạnh mẽ cho các cơ sở sản xuất giò chả trên toàn quốc.
