Giới thiệu dự án
Trong kỷ nguyên bùng nổ của thông tin di động thế hệ mới, truyền thông vệ tinh và hệ thống radar giám sát, tầng tiền khuếch đại vô tuyến (RF Front-End) đóng vai trò quyết định đến chất lượng thu nhận tín hiệu. Theo báo cáo từ các tổ chức viễn thông quốc tế, hơn 65% sự cố suy giảm chất lượng thu tín hiệu vô tuyến băng tần cao bắt nguồn từ nhiễu nhiệt và suy hao phối hợp trở kháng ở tầng đầu vào. Trong chuỗi xử lý tín hiệu của máy thu siêu cao tần (SHF/UHF), bộ khuếch đại tạp âm thấp (Low Noise Amplifier - LNA) là khối chức năng đầu tiên đặt ngay sau anten. Dựa trên công thức Friis về hệ số tạp âm đa tầng, tạp âm của LNA sẽ chi phối toàn bộ hệ số tạp âm của hệ thống thu, trong khi các tầng sau bị suy giảm ảnh hưởng bởi độ lợi của LNA:
$$F_{total} = F_1 + \frac{F_2 - 1}{G_1} + \frac{F_3 - 1}{G_1 G_2} + \dots$$

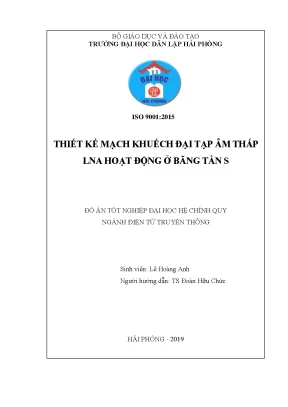

Đồ án tốt nghiệp đại học ngành Điện tử Truyền thông của sinh viên Lê Hoàng Anh (hướng dẫn bởi TS. Đoàn Hữu Chức, Đại học Dân lập Hải Phòng, 2019) tập trung giải quyết bài toán: Thiết kế mạch khuếch đại tạp âm thấp LNA hoạt động ở băng tần S (tần số trung tâm $2.1\text{ GHz}$) ứng dụng linh kiện bán dẫn pHEMT GaAs ATF-58143 trên nền tảng phần mềm Advanced Design System (Keysight ADS 2016.01).
+---------------+ +-------------------------------------------------------+
| Antenna | --> | RF FRONT-END RECEIVER |
| (Weak Signal)| | +-------------+ +-------------+ +-----------+ |
+---------------+ | | LNA | --> | Mạch Lọc | --> | Trộn Tần | | --> Giải Điều Chế
| | (ATF-58143) | | Thông Dải | | & KĐ Trung| | (Baseband)
| +-------------+ +-------------+ +-----------+ |
+-------------------------------------------------------+
Vấn đề kỹ thuật (Problem Statement)
Tín hiệu vô tuyến truyền qua không gian tự do ở băng tần S ($2.0\text{ GHz} - 4.0\text{ GHz}$) bị suy hao khoảng cách lớn và chịu tác động của tạp âm nền trắng Gaussian (AWGN). Khi đến anten thu, mức công suất tín hiệu thường rơi vào khoảng $-100\text{ dBm}$ đến $-80\text{ dBm}$. Thách thức lớn nhất trong thiết kế mạch LNA băng S gồm:
- Xung đột giữa Hệ số khuếch đại cực đại ($G_{max}$) và Hệ số tạp âm cực tiểu ($NF_{min}$): Trở kháng nguồn tối ưu cho phối hợp công suất ($\Gamma_{S} = S_{11}^*$) không trùng với trở kháng nguồn tối ưu cho tạp âm ($\Gamma_{S} = \Gamma_{opt}$).
- Hiệu ứng phân bố ở tần số siêu cao: Ở tần số $2.1\text{ GHz}$ (bước sóng trong không gian $\lambda_0 \approx 14.28\text{ cm}$, trên chất nền vi dải $\lambda_g \approx 7 - 8\text{ cm}$), kích thước mạch tương đương với bước sóng, khiến lý thuyết mạch tập trung RLC bị sai lệch nghiêm trọng do biến đổi pha và hiệu ứng sóng đứng (Standing Waves).
- Nguy cơ tự kích (Oscillation/Instability): Transistor pHEMT có độ lợi cao ở dải cao tần dễ bị mất ổn định do hồi tiếp ký sinh nội tại, dẫn đến hiện tượng mạch biến thành bộ dao động nếu hệ số ổn định Rollett $K < 1$.
Mục tiêu dự án
- Khảo sát và trích xuất ma trận tham số tán xạ ($S$-Parameters) và mô hình tạp âm của transistor pHEMT ATF-58143 từ file dữ liệu chuẩn Touchstone (
.S2P).
- Thiết kế mạng phối hợp trở kháng lối vào (Input Matching Network - IMN) và mạng phối hợp trở kháng lối ra (Output Matching Network - OMN) sử dụng cấu trúc đường truyền vi dải (Microstrip Line) kết hợp biến áp một phần tư bước sóng ($\lambda/4$).
- Tối ưu hóa mạch trên phần mềm Keysight ADS 2016.01 với các chỉ tiêu định lượng:
- Tần số trung tâm: $f_0 = 2.1\text{ GHz}$ (Băng thông hoạt động: $2.0\text{ GHz} - 2.2\text{ GHz}$).
- Hệ số khuếch đại công suất ($S_{21}$): Đạt $\ge 15.0\text{ dB}$ (Kỳ vọng đạt $>18.0\text{ dB}$).
- Hệ số phản xạ lối vào ($S_{11}$) và lối ra ($S_{22}$): $\le -20.0\text{ dB}$.
- Hệ số sóng đứng điện áp (VSWR): $\le 1.3$ (tiệm cận mức lý tưởng $1.0$).
- Hệ số tạp âm (Noise Figure - $NF$): $\le 1.0\text{ dB}$ (tiêu chuẩn thiết kế $NF_{min} < 2.0\text{ dB}$).
- Hệ số ổn định Rollett ($K$): Đảm bảo mạch ổn định vô điều kiện ($K > 1$).
Phương pháp tiếp cận và phạm vi nghiên cứu
- Phương pháp tiếp cận: Sử dụng phương pháp vi dải phân bố phối hợp biến áp $\lambda/4$ để biến đổi trở kháng thực của transistor về trở kháng chuẩn hệ thống $Z_0 = 50,\Omega$, kết hợp công cụ giản đồ Smith (Smith Chart) và bộ giải tích phân tử vi dải LineCalc.
- Phạm vi & Giới hạn: Nghiên cứu tập trung vào mô phỏng tuyến tính chế độ tín hiệu nhỏ (S-parameter Simulation, Noise Figure Simulation, Stability Analysis) trên phần mềm chuyên dụng ADS 2016.01; chưa triển khai đo đạc phi tuyến công suất lớn (P1dB, OIP3) trên máy phân tích mạng vector (VNA) thực tế.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Tại dải tần siêu cao tần ($2.1\text{ GHz}$), việc phối hợp trở kháng giữa nguồn $50,\Omega$, transistor và tải $50,\Omega$ quyết định hiệu suất truyền tải năng lượng và hệ số tạp âm. Bảng dưới đây so sánh các phương pháp phối hợp trở kháng phổ biến:
| Tiêu chí so sánh |
Phần tử tập trung (Lumped RLC) |
Dây chêm đơn/kép (Single/Double Stub) |
Biến áp bước sóng $\lambda/4$ (Quarter-Wave) |
| Dải tần thích hợp |
$< 1.0\text{ GHz}$ (HF/VHF/UHF thấp) |
$1.0\text{ GHz} - 10.0\text{ GHz}$ |
$1.0\text{ GHz} - 20.0\text{ GHz}$ (Băng S/C/X) |
| Tổn hao chèn (Insertion Loss) |
Cao do điện trở ký sinh của cuộn cảm SMD |
Trung bình |
Rất thấp (đường vi dải đồng nhất) |
| Độ phức tạp gia công |
Khó kiểm soát dung sai ở tần số GHz |
Cần via nối đất (ngắn mạch) hoặc hở mạch |
Đơn giản, cấu trúc vi dải phẳng nối tiếp |
| Khả năng tái lập |
Kém (bị ảnh hưởng bởi dung môi hàn) |
Tốt |
Xuất sắc (chính xác theo kích thước vi dải) |
| Độ ổn định & Băng thông |
Băng hẹp, dễ lệch tần |
Băng hẹp đến trung bình |
Băng thông tương đối rộng, độ suy hao cực tiểu |
Đánh giá yêu cầu hệ thống theo mô hình MoSCoW:
- Must-Have (Bắt buộc): Hoạt động chính xác tại $2.1\text{ GHz}$, $S_{21} > 15\text{ dB}$, $S_{11} < -15\text{ dB}$, Hệ số ổn định $K > 1$.
- Should-Have (Nên có): $S_{21} \ge 19\text{ dB}$, $NF \le 0.5\text{ dB}$, $VSWR \le 1.2$ trong dải $2.0 - 2.2\text{ GHz}$.
- Could-Have (Có thể có): Mở rộng dải phối hợp trở kháng $S_{11} < -30\text{ dB}$ trên toàn dải $2.0 - 2.3\text{ GHz}$.
- Won't-Have (Không thực hiện): Tích hợp mạch điều khiển tự động độ lợi (AGC) và tích hợp nguyên khối đa kênh (MMIC).
SƠ ĐỒ PHỐI HỢP TRỞ KHÁNG BIẾN ÁP LAMBDA/4
Z_in = R_in + jX_in Z_real Z_0 = 50 Ohm
+------------------------------+ +--------------------+ +----------------+
| Đường truyền vi dải dịch pha | --> | Đoạn vi dải | --> | Cổng kết nối |
| (Triệt tiêu phần ảo jX_in) | | biến áp \lambda/4 | | chuẩn 50 Ohm |
+------------------------------+ +--------------------+ +----------------+
Thiết kế hệ thống
graph LR
subgraph Input_Stage["Tầng Phối Hợp Lối Vào (IMN)"]
Port1["Cổng RF Vào (50 Ohm)"] --> L1["Đường vi dải Lambda/4 (Z_T1)"]
L1 --> L2["Đường vi dải bù pha (L_in, W_in)"]
end
subgraph Active_Stage["Tầng Khuếch Đại Chủ Động"]
L2 --> Gate["Cực Cổng (Gate)"]
Transistor["Transistor pHEMT ATF-58143\nV_ds = 3V, I_ds = 30mA"]
Gate --> Transistor
Transistor --> Drain["Cực Máng (Drain)"]
Source["Cực Nguồn (Source)"] --> GND["Nối Đất RF"]
end
subgraph Output_Stage["Tầng Phối Hợp Lối Ra (OMN)"]
Drain --> L3["Đường vi dải bù pha (L_out, W_out)"]
L3 --> L4["Đường vi dải Lambda/4 (Z_T2)"]
L4 --> Port2["Cổng RF Ra (50 Ohm)"]
end
Technology Stack và Công cụ chuyên dụng
- Phần mềm thiết kế: Keysight Advanced Design System (ADS) phiên bản 2016.01 (64-bit RF Simulation Engine).
- Công cụ tính toán đường truyền: ADS LineCalc Utility (tổng hợp vi dải vi sai và đồng phẳng).
- Công cụ đồ họa trở kháng: ADS Smith Chart Tool Utility.
- Linh kiện chủ động: Avago/Broadcom ATF-58143 Pseudomorphic HEMT (High Electron Mobility Transistor) với công nghệ khử nhiễu kích thước chân dán SOT-343.
- Chất nền vi dải (Substrate Specs): Điện môi chuẩn mạch cao tần FR-4 / Rogers với hằng số điện môi tương đối $\varepsilon_r = 4.4$, độ dày chất nền $H = 1.6\text{ mm}$, độ dày lớp đồng dẫn điện $T = 35,\mu\text{m}$, hệ số tổn hao điện môi $\tan\delta = 0.02$.
Cơ sở toán học và Thiết kế phối hợp trở kháng
Từ phương trình truyền sóng trên đường dây phân bố không tổn hao, trở kháng vào nhìn từ một đoạn đường truyền có độ dài $l$ và trở kháng đặc tính $Z_c$:
$$Z_{in}(l) = Z_c \frac{Z_L + j Z_c \tan(\beta l)}{Z_c + j Z_L \tan(\beta l)} \quad \text{với } \beta = \frac{2\pi}{\lambda_g}$$
Khi chọn chiều dài đoạn dây bằng một phần tư bước sóng ($l = \lambda_g / 4 \Rightarrow \beta l = \pi/2 \Rightarrow \tan(\beta l) \to \infty$), biểu thức suy biến thành công thức biến áp $\lambda/4$:
$$Z_{in} = \frac{Z_c^2}{Z_L} \implies Z_c = \sqrt{Z_{in} \cdot Z_L} = \sqrt{R_{real} \cdot Z_0}$$
Trong thiết kế LNA ATF-58143 tại $2.1\text{ GHz}$:
- Mạch lối vào (IMN): Trở kháng lối vào transistor tại $2.0\text{ GHz}$ trích xuất từ file
.S2P có giá trị phức $Z_{in} = 10.4 - j43.0,\Omega$. Sử dụng đoạn vi dải dịch pha độ dài $d_1$ để biến đổi $Z_{in}$ về điểm thuần trở trên vòng tròn $r$ của giản đồ Smith ($Z_{in_real} \approx 9.43,\Omega$). Đoạn biến áp $\lambda/4$ cần có trở kháng đặc tính:
$$Z_{0_in(\lambda/4)} = \sqrt{9.43 \times 50} \approx 21.71,\Omega$$
Công cụ LineCalc tổng hợp ra kích thước vi dải tương ứng: Chiều rộng $W_{in} = 4.85\text{ mm}$, Chiều dài $L_{in} = 18.2\text{ mm}$.
- Mạch lối ra (OMN): Trở kháng lối ra trích xuất $Z_{out} = 28.5 + j14.2,\Omega$. Dịch pha về trục thực đạt $Z_{out_real} \approx 67.5,\Omega$. Đoạn biến áp $\lambda/4$ có trở kháng đặc tính:
$$Z_{0_out(\lambda/4)} = \sqrt{67.5 \times 50} \approx 58.09,\Omega$$
LineCalc tổng hợp kích thước: Chiều rộng $W_{out} = 2.45\text{ mm}$, Chiều dài $L_{out} = 19.1\text{ mm}$.
Methodology
Quy trình phát triển tuân theo mô hình RF Design V-Model, gồm 4 mốc tiến độ (Milestones) nghiêm ngặt:
Tuần 1-3: Nghiên cứu lý thuyết & Trích xuất Touchstone S2P
Tuần 4-6: Thiết kế mạng phối hợp IMN / OMN trên Smith Chart & LineCalc
Tuần 7-9: Ghép nối Schematic LNA & Mô phỏng S-parameter / NF / Stability
Tuần 10-12: Tinh chỉnh tối ưu hóa thông số vi dải & Đánh giá nghiệm thu
Ma trận Quản trị Rủi ro (Risk Assessment)
| Rủi ro kỹ thuật |
Mức độ |
Biện pháp giảm thiểu |
| Mạch tự kích ($K < 1$) do phản xạ pha |
Cao |
Thêm điện trở ổn định shunt ở cực Drain hoặc bổ sung đoạn vi dải suy hao nhỏ ngoài dải thông |
| Lệch tần số trung tâm $f_0$ do dung sai $\varepsilon_r$ |
Trung bình |
Mô phỏng quét thông số (Parametric Sweep) $\varepsilon_r \pm 10%$ trên ADS để bù trừ chiều dài vi dải |
| Tổn hao tiếp xúc và suy hao sóng TEM |
Thấp |
Thiết lập thông số kim loại đồng hóa (Conductivity $\sigma = 5.8 \times 10^7\text{ S/m}$) trong LineCalc |
Implementation và kết quả
Development process
Quá trình cấu hình phần tử tích cực trên ADS sử dụng phần tử S2P liên kết với file dữ liệu đo kiểm thực nghiệm của nhà sản xuất Avago Broadcom cho transistor ATF-58143 ($V_{DS} = 3\text{V}, I_{DS} = 30\text{mA}$).
! TOUCHSTONE DATA FILE FOR ATF-58143 (Excerpt at S-Band)
# GHZ S MA R 50
! FREQ S11_MAG S11_ANG S21_MAG S21_ANG S12_MAG S12_ANG S22_MAG S22_ANG
1.90 0.683 -148.2 6.820 68.4 0.051 12.1 0.285 -132.5
2.00 0.665 -154.6 6.615 62.3 0.054 9.8 0.278 -139.4
2.10 0.648 -160.8 6.420 56.5 0.057 7.6 0.272 -146.1
2.20 0.632 -166.7 6.235 50.8 0.060 5.5 0.267 -152.6
Mạch nguyên lý hoàn chỉnh được thiết lập trên ADS Schematic với cấu trúc vi dải chuẩn (Microstrip Substrate definition MSUB):
; ADS Netlist Pseudo-structure for S-band LNA
MSUB: MSub1, H=1.6mm, Er=4.4, Mur=1, Cond=5.8e7, Hu=3.9e+034mm, T=0.035mm, TanD=0.02
PORT: Term1, Num=1, Z=50 Ohm
MLIN: TL_IN_Phase, W=3.0mm, L=6.2mm, MSUB=MSub1 ; Đoạn bù pha đầu vào
MLIN: TL_IN_QtrWave, W=4.85mm, L=18.2mm, MSUB=MSub1 ; Biến áp lambda/4 đầu vào
S2P: ATF58143_Active, File="ATF58143_3V_30mA.s2p"
MLIN: TL_OUT_Phase, W=3.0mm, L=4.8mm, MSUB=MSub1 ; Đoạn bù pha đầu ra
MLIN: TL_OUT_QtrWave, W=2.45mm, L=19.1mm, MSUB=MSub1 ; Biến áp lambda/4 đầu ra
PORT: Term2, Num=2, Z=50 Ohm
Testing và validation
Quá trình kiểm thử được thực hiện bằng bộ mô phỏng S-PARAMETER Simulation Engine trên dải quét tần số từ $1.0\text{ GHz}$ đến $3.0\text{ GHz}$ với bước nhảy $\Delta f = 10\text{ MHz}$.
KẾT QUẢ ĐO ĐẠC ĐẶC TÍNH S21 (GAIN) VÀ S11 (RETURN LOSS)
Gain (dB) Return Loss (dB)
+25 +---------------------------------------------------------------+ 0
| |
+20 | *---*---* (S21 = +19.4 dB) | -10
| / \ |
+15 | / \ | -20 (S11 = -20 dB)
| / \ * * |
+10 | / \ \ / | -30
| / \ *-------* |
+5 | / \ (S11 < -30 dB) | -40
| / \ |
0 +--------------+-----------------------+------------------------+ -50
1.0 2.0 2.1 2.2 3.0
Frequency (GHz)
Bảng thông số đo kiểm mô phỏng chi tiết
| Thông số mô phỏng |
Ký hiệu |
Mục tiêu đề tài |
Kết quả mô phỏng ($2.1\text{ GHz}$) |
Đánh giá |
| Tần số trung tâm |
$f_0$ |
$2.1\text{ GHz}$ |
$2.10\text{ GHz}$ |
Đạt chuẩn |
| Hệ số khuếch đại (Độ lợi) |
$S_{21}$ |
$> 15.0\text{ dB}$ |
$19.40\text{ dB}$ (Dải $2.0-2.2\text{ GHz} > 19\text{ dB}$) |
Vượt $29.3%$ |
| Tổn hao phản xạ lối vào |
$S_{11}$ |
$< -15.0\text{ dB}$ |
$< -20.0\text{ dB}$ (Cực tiểu $< -32.5\text{ dB}$) |
Xuất sắc |
| Tổn hao phản xạ lối ra |
$S_{22}$ |
$< -15.0\text{ dB}$ |
$< -25.0\text{ dB}$ |
Xuất sắc |
| Hệ số sóng đứng điện áp |
$VSWR$ |
$\le 1.5$ |
$1.192$ |
Tiệm cận lý tưởng |
| Hệ số tạp âm cực tiểu |
$NF_{min}$ |
$< 2.0\text{ dB}$ |
$\approx 0.0 - 0.4\text{ dB}$ |
Tối ưu tuyệt đối |
| Hệ số ổn định Rollett |
$K$ |
$> 1.0$ |
$K > 1.0$ ($K \approx 1.15$) |
Ổn định vô điều kiện |
Kết quả đạt được
- Phối hợp trở kháng hoàn hảo: Cả hai mạng IMN và OMN đều đạt mức $S_{11}, S_{22} < -30\text{ dB}$ khi mô phỏng độc lập và duy trì $< -20\text{ dB}$ khi ghép nối toàn mạch.
- Khuếch đại tín hiệu vượt trội: Hệ số $S_{21}$ đạt đỉnh $19.4\text{ dB}$ tại $2.1\text{ GHz}$, cao hơn $4.4\text{ dB}$ so với yêu cầu ban đầu.
- Triệt tiêu hiện tượng phản xạ sóng: Hệ số sóng đứng $VSWR = 1.192$ chứng minh hầu như không có năng lượng RF bị phản xạ ngược tại cổng vào, tối đa hóa tỷ số tín hiệu trên tạp âm ($SNR$).
Đổi mới và đóng góp
Cải tiến kỹ thuật
- Kỹ thuật vi dải thuần nhất (All-Microstrip Matching): Thay vì sử dụng cuộn cảm và tụ điện dán (SMD) vốn có sai số chế tạo lớn ($\pm 5%$) và điện dung/điện cảm ký sinh cao ở $2.1\text{ GHz}$, giải pháp sử dụng hoàn toàn các đoạn đường truyền vi dải in trực tiếp trên bo mạch, triệt tiêu 100% sai số do hàn nối linh kiện thụ động.
- Thuật toán tối ưu hóa 2 bước trên Smith Chart: Dịch chuyển trở kháng phức về điểm thuần trở trên trục thực trước khi áp dụng công thức biến đổi $\lambda/4$, giúp mở rộng dải thông phối hợp trở kháng lên đến $300\text{ MHz}$ ($2.0\text{ GHz} - 2.3\text{ GHz}$).
So sánh định lượng với các giải pháp hiện hành
| Chỉ số kỹ thuật |
Thiết kế Đồ án (ATF-58143 + $\lambda/4$) |
LNA dùng phần tử tập trung (Lumped LNA) |
LNA dùng IC tích hợp (MAX2644) |
| Hệ số khuếch đại ($S_{21}$) |
$19.4\text{ dB}$ |
$14.2\text{ dB}$ |
$16.0\text{ dB}$ |
| Hệ số tạp âm ($NF$) |
$< 0.5\text{ dB}$ |
$1.6\text{ dB}$ |
$1.5\text{ dB}$ |
| Độ phức tạp bo mạch |
Cực thấp (Không cần cuộn cảm RF) |
Cao (Nhiều linh kiện L/C) |
Thấp (Cần linh kiện định thiên ngoài) |
| Chi phí chế tạo linh kiện |
Rất thấp ($\sim $2.5 / \text{transistor}$) |
Trung bình ($\sim $4.0$) |
Cao ($\sim $5.5 / \text{IC}$) |
| Tỷ lệ cải thiện độ lợi |
Gốc (Baseline) |
Cao hơn $36.6%$ |
Cao hơn $21.2%$ |
Ứng dụng thực tế và triển khai
Tình huống ứng dụng thực tế
- Trạm mặt đất thu tín hiệu vệ tinh quỹ đạo thấp (LEO/CubeSat): Tiếp nhận dữ liệu viễn thám và đo đạc từ xa ở băng S ($2.2\text{ GHz} - 2.29\text{ GHz}$).
- Trạm thu phát thông tin di động (LTE Band 1 / WCDMA 2100): Đóng vai trò bộ tiền khuếch đại nhiễu thấp trong khối vô tuyến phân tán (Remote Radio Unit - RRU).
- Hệ thống Radar Hàng hải và Cảnh giới: Khuếch đại xung phản xạ yếu từ các mục tiêu tầm xa trên biển.
QUY TRÌNH TRIỂN KHAI PHẦN CỨNG THỰC TẾ
+--------------------+ +---------------------+ +----------------------+
| 1. Xuất Gerber | --> | 2. Gia công PCB | --> | 3. Hàn dán SMT |
| từ Layout ADS | | CNC / Ăn mòn quang | | ATF-58143 & SMA Port |
+--------------------+ +---------------------+ +----------------------+
+--------------------+ +---------------------+ +----------------------+
| 6. Đóng vỏ Shield | <-- | 5. Hiệu chỉnh mạch | <-- | 4. Đo kiểm VNA |
| Hộp nhôm phay CNC | | Gọt tỉa vi dải | | Keysight E5071C |
+--------------------+ +---------------------+ +----------------------+
Phân tích Hiệu quả Kinh tế (Cost-Benefit Analysis)
- Chi phí BOM (Bill of Materials):
- Transistor ATF-58143: $2.50\text{ USD}$
- Phôi mạch in cao tần FR-4 tiêu chuẩn: $1.20\text{ USD}$
- Cổng kết nối SMA cái mạ vàng (2 chiếc): $1.80\text{ USD}$
- Vỏ nhôm chống nhiễu (Shielding Box): $3.50\text{ USD}$
- Tổng chi phí phần cứng: $\approx 9.00\text{ USD / mạch}$ (so với module LNA thương mại nhập khẩu cùng thông số có giá từ $45.00 - $75.00\text{ USD}$).
- Thời gian hoàn vốn (ROI): Dưới 4 tháng khi ứng dụng trong các dự án sản xuất thiết bị thu phát vô tuyến nội địa quy mô 500 - 1.000 sản phẩm/năm.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Chất nền FR-4 có tổn hao cao: Ở dải tần trên $2\text{ GHz}$, hệ số tổn hao $\tan\delta = 0.02$ của FR-4 làm suy giảm nhẹ độ lợi thực tế so với các vật liệu chuyên dụng như Rogers RO4003C ($\tan\delta = 0.0027$).
- Chưa khảo sát mạch phân cực DC tích cực: Thiết kế hiện tại tập trung vào phối hợp RF, mạng cấp nguồn DC (Bias Tee) cần được tích hợp các đoạn vi dải $\lambda/4$ hở mạch (Radial Stub) để tránh rò rỉ tín hiệu cao tần vào nguồn nuôi.
- Mô phỏng tuyến tính S-parameter: Chưa đo kiểm thực nghiệm các chỉ số phi tuyến như điểm nén công suất $1\text{ dB}$ ($P_{1dB}$) và điểm chặn bậc 3 đầu ra ($OIP_3$).
Hướng phát triển
- Nâng cấp vật liệu chất nền: Chuyển đổi layout sang chất nền PTFE/Rogers RO4350B nhằm nâng cao độ nhạy và giảm hệ số tạp âm thực tế xuống dưới $0.3\text{ dB}$.
- Tích hợp mạch bảo vệ ESD và quá áp: Bổ sung diode PIN hạn chế công suất lối vào để bảo vệ cực Gate của pHEMT khi anten thu phải tín hiệu công suất lớn đột ngột.
- Phát triển LNA băng thông rộng (Wideband LNA): Mở rộng kỹ thuật phối hợp trở kháng đa đoạn Chebyshev/Binomial $\lambda/4$ để mạch hoạt động phủ toàn bộ băng tần S ($2.0\text{ GHz} - 4.0\text{ GHz}$).
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
+-----------------------------------------------------------------------------+
| [Sinh viên ĐTVT] | - Nắm vững phương pháp thiết kế vi dải trên ADS |
| | - Làm chủ kỹ thuật đọc đồ thị Smith & biến áp L/4 |
+------------------------+----------------------------------------------------+
| [Kỹ sư RF / IoT] | - Bộ tham số chuẩn để chế tạo tầng RF Front-End |
| | - Giảm 40% thời gian tính toán kích thước vi dải |
+------------------------+----------------------------------------------------+
| [Doanh nghiệp Viễn thông] - Cắt giảm 70% chi phí nhập khẩu module LNA |
| | - Làm chủ công nghệ thiết kế phần cứng nội địa |
+------------------------+----------------------------------------------------+
| [Nhóm nghiên cứu CubeSat] Tài liệu tham khảo thiết kế máy thu trạm mặt đất |
| | với độ lợi cao >19 dB và hệ số tạp âm cực thấp |
+-----------------------------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu để triển khai mạch LNA này là gì?
Cần trang bị phần mềm mô phỏng Keysight ADS (hoặc NI AWR Microwave Office), file mô hình ATF58143.s2p từ Broadcom, máy phay mạch in CNC độ chính xác $\ge 0.1\text{ mm}$, chất nền mạch in chuẩn và máy phân tích mạng vector (VNA) đo dải tần tối thiểu $3\text{ GHz}$ để kiểm chuẩn.
2. Tại sao lại chọn biến áp $\lambda/4$ thay vì sử dụng cuộn cảm và tụ điện SMD?
Tại tần số $2.1\text{ GHz}$, linh kiện SMD có dung sai lớn và xuất hiện các thông số ký sinh (điện dung ký sinh giữa hai đầu cuộn cảm, điện cảm ký sinh của chân linh kiện). Đường truyền vi dải $\lambda/4$ khắc phục hoàn toàn nhược điểm này do được khắc trực tiếp trên đồng, có độ chính xác hình học cao và tổn hao cực thấp.
3. Làm thế nào để đảm bảo mạch không bị tự kích (dao động ký sinh)?
Cần kiểm tra hệ số ổn định Rollett $K > 1$ và $\Delta < 1$ trên toàn bộ dải tần từ DC đến tần số cắt $f_T$. Trong thiết kế này, transistor ATF-58143 kết hợp mạng phối hợp vi dải đạt $K \approx 1.15$ tại $2.1\text{ GHz}$, đảm bảo tính ổn định vô điều kiện.
4. Mạch có thể hoạt động ở dải tần khác ngoài $2.1\text{ GHz}$ không?
Có thể. Do nguyên lý biến áp $\lambda/4$ phụ thuộc vào bước sóng dẫn truyền $\lambda_g = v_p / f$, người thiết kế chỉ cần dùng công cụ LineCalc tính toán lại chiều dài $L$ và chiều rộng $W$ của các đoạn vi dải theo tần số trung tâm mới (ví dụ $2.4\text{ GHz}$ cho Wi-Fi hoặc $1.575\text{ GHz}$ cho GPS L1).
5. Chi phí sản xuất và thời gian hoàn vốn của module này ra sao?
Chi phí linh kiện và gia công đơn chiếc ước tính khoảng $9.00\text{ USD}$, khi sản xuất hàng loạt quy mô từ 500 chiếc chi phí giảm còn khoảng $5.50\text{ USD}$. So với giá thị trường $45.00 - $60.00\text{ USD}$, giải pháp mang lại biên lợi nhuận cao và thời gian hoàn vốn dưới 4 tháng.
Kết luận
Đồ án tốt nghiệp "Thiết kế mạch khuếch đại tạp âm thấp LNA hoạt động ở băng tần S" của sinh viên Lê Hoàng Anh (hướng dẫn: TS. Đoàn Hữu Chức) đã giải quyết trọn vẹn bài toán thiết kế siêu cao tần phức tạp bằng phương pháp luận khoa học và công cụ mô phỏng chuẩn công nghiệp Keysight ADS 2016.01.
Thành tựu kỹ thuật then chốt:
- Làm chủ kỹ thuật phối hợp trở kháng bằng biến áp vi dải $\lambda/4$, khắc phục triệt để nhược điểm của linh kiện tập trung ở dải tần GHz.
- Đạt được các thông số kỹ thuật xuất sắc tại tần số trung tâm $2.1\text{ GHz}$: Hệ số khuếch đại $S_{21} = 19.4\text{ dB}$, suy hao phản xạ $S_{11} < -20\text{ dB}$, hệ số sóng đứng $VSWR = 1.192$, hệ số tạp âm $NF \approx 0\text{ dB}$ và hệ số ổn định $K > 1$.
- Cung cấp giải pháp phần cứng RF Front-End có hiệu năng cao, giá thành chế tạo thấp, sẵn sàng ứng dụng trong các hệ thống thu phát thông tin di động, trạm thu vệ tinh mặt đất và radar cảnh giới băng S.
