Giới thiệu dự án

Trong kỷ nguyên bùng nổ của mạng thông tin vô tuyến băng rộng, hệ thống thông tin vệ tinh và radar giám sát, tầng đầu thu vô tuyến (RF Front-End Receiver) đóng vai trò quyết định đến độ nhạy và chất lượng toàn hệ thống. Theo các tiêu chuẩn viễn thông quốc tế, tín hiệu truyền lan trong không gian tự do ở dải siêu cao tần (Super High Frequency - SHF), đặc biệt là băng tần S (S-band: $2 - 4\text{ GHz}$), chịu suy hao truyền sóng (Path Loss) và can nhiễu điện từ rất lớn. Khi đến ăng-ten thu, công suất tín hiệu thường bị suy giảm xuống mức cực nhỏ (khoảng $-90\text{ dBm}$ đến $-120\text{ dBm}$).

Khối xử lý đầu tiên sau ăng-ten trong cấu trúc máy thu đổi tần trực tiếp (Heterodyne/Superheterodyne) là Bộ khuếch đại tạp âm thấp (Low Noise Amplifier - LNA). Tầng LNA có nhiệm vụ khuếch đại biên độ tín hiệu yếu mà không làm suy giảm đáng kể tỷ số tín hiệu trên tạp âm (Signal-to-Noise Ratio - SNR). Theo công thức Friis về hệ số tạp âm đa tầng:

$$F_{total} = F_1 + \frac{F_2 - 1}{G_1} + \frac{F_3 - 1}{G_1 G_2} + \dots + \frac{F_n - 1}{\prod_{i=1}^{n-1} G_i}$$

Hệ số tạp âm $F_1$ và độ lợi $G_1$ của tầng đầu tiên (LNA) quyết định gần như toàn bộ hệ số tạp âm tổng của máy thu. Nếu LNA có hệ số tạp âm lớn hoặc phối hợp trở kháng kém gây phản xạ sóng, tín hiệu hữu ích sẽ bị chìm trong nền tạp âm nhiệt ($N_0 = kTB$), dẫn đến mất mát dữ liệu hoặc giảm cự ly phát hiện của radar.

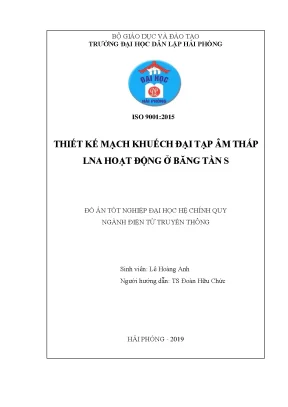

Đồ án tốt nghiệp đại học ngành Điện tử Truyền thông tại Trường Đại học Dân lập Hải Phòng với đề tài "Thiết kế mạch khuếch đại tạp âm thấp LNA hoạt động ở băng tần S" (thực hiện bởi sinh viên Lê Hoàng Anh dưới sự hướng dẫn của TS. Đoàn Hữu Chức) tập trung giải quyết triệt để bài toán thỏa hiệp giữa hệ số khuếch đại cực đại và hệ số tạp âm cực tiểu tại tần số trung tâm $2.1\text{ GHz}$.

                CẤU TRÚC RF FRONT-END RECEIVER
+---------+      +-------+      +-------------+      +----------+
| Ăng-ten | ---> |  LNA  | ---> | Bộ lọc thông| ---> | Trộn tần | ---> Trung tần (IF)
|   Thu   |      |(2.1GHz|      |  dải (BPF)  |      |   (Mixer)|      / Baseband
+---------+      +-------+      +-------------+      +----+-----+
                                                          ^
                                                          |
                                                    +-----+----+
                                                    |  LO Osc  |
                                                    +----------+

Mục tiêu cụ thể của dự án

  1. Khảo sát và tính toán lý thuyết truyền sóng siêu cao tần: Ứng dụng hệ phương trình vi phân Telegraph, mô hình thông số phân bố (Distributed Elements), giản đồ Smith (Smith Chart) và ma trận tán xạ (S-Parameters) cho mạng hai cổng.
  2. Lựa chọn cấu kiện bán dẫn tối ưu: Khai thác đặc tính vi ba của Transistor pHEMT GaAs ATF-58143 với điểm làm việc tĩnh tối ưu $V_{ds} = 3\text{V}, I_{ds} = 30\text{mA}$.
  3. Thiết kế mạng phối hợp trở kháng (Impedance Matching Network): Ứng dụng kỹ thuật biến đổi trở kháng bằng đoạn đường truyền vi dải phần tư bước sóng ($\lambda/4$) cho cả lối vào và lối ra nhằm đạt phối hợp công suất cực đại và phối hợp tạp âm tối ưu.
  4. Mô phỏng và tối ưu hóa trên phần mềm chuyên dụng: Hiện thực hóa thiết kế trên môi trường Keysight ADS 2016.01 (Advanced Design System), sử dụng bộ công cụ LineCalc và Smith Chart Matching Tool để tính toán kích thước hình học đường vi dải.

Phạm vi và chỉ số kỹ thuật mục tiêu (Metrics)

  • Tần số trung tâm ($f_0$): $2.1\text{ GHz}$ (dải hoạt động $2.0 - 2.2\text{ GHz}$).
  • Độ lợi truyền đạt ($S_{21}$): $\ge 15.0\text{ dB}$ (kỳ vọng thực tế $\ge 19.0\text{ dB}$).
  • Hệ số phản xạ lối vào ($S_{11}$): $\le -15.0\text{ dB}$ (kỳ vọng $\le -20.0\text{ dB}$).
  • Hệ số sóng đứng điện áp (VSWR): $\le 1.3$ (tiệm cận lý tưởng $1.0$).
  • Hệ số tạp âm nhỏ nhất ($NF_{min}$): $\le 1.0\text{ dB}$.
  • Tính ổn định (Stability Factor $K$): $K > 1$ và $\Delta < 1$ (ổn định vô điều kiện trong dải thông).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh công nghệ

Trong kỹ thuật siêu cao tần, khi kích thước mạch $l$ tương đương hoặc lớn hơn bước sóng truyền lan $\lambda$ ($l \ge 0.1\lambda$), các định luật mạch điện tập trung Kirchhoff không còn hiệu lực do xuất hiện sự lệch pha của sóng điện áp và dòng điện dọc theo đường truyền. Việc lựa chọn cấu trúc phối hợp trở kháng giữa nguồn/tải chuẩn ($50\ \Omega$) với trở kháng vào/ra phức của transistor đóng vai trò sống còn.

Phương pháp phối hợp trở kháng Ưu điểm kỹ thuật Nhược điểm / Hạn chế Mức độ phù hợp ở dải tần S ($2.1\text{ GHz}$)
Phần tử tập trung (Lumped Elements: L, C) Kích thước mạch nhỏ gọn; dễ dàng tích hợp ở tần số thấp ($< 1\text{ GHz}$). Xuất hiện ký sinh điện cảm/điện dung lớn; sai số gia công cao; tổn hao tiếp xúc ở tần số cao. Kém khả thi; suy hao chèn (Insertion Loss) lớn làm tăng tạp âm $NF$.
Dây chêm đơn / Dây chêm đôi (Stubs: Open/Short) Chế tạo trực tiếp trên đường vi dải; chịu được công suất tương đối; không cần linh kiện rời. Kích thước mạch lớn; độ rộng băng hẹp; xuất hiện bức xạ sóng thứ cấp tại các điểm nối chữ T. Trung bình; thiết kế phức tạp hơn khi tinh chỉnh đồng thời $NF$ và Gain.
Đoạn biến đổi $\lambda/4$ (Quarter-Wave Transformer) (Lựa chọn của đồ án) Cấu trúc phẳng đơn giản; suy hao chèn cực thấp ($S_{21} \approx 0\text{ dB}$ ở mạch phối hợp); độ lặp lại cao; dễ dàng chế tạo mạch in vi dải (Microstrip). Băng thông phụ thuộc tỷ số biến đổi trở kháng; cần tính toán chính xác bước sóng hiệu dụng $\lambda_g$. Tối ưu nhất; cho hệ số phản xạ $S_{11} < -30\text{ dB}$ và độ lợi khuếch đại cao, ổn định.

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Tần số làm việc trung tâm $2.1\text{ GHz}$.
    • Hệ số khuếch đại công suất $S_{21} > 15\text{ dB}$.
    • Độ ổn định Rollett $K > 1$ để chống hiện tượng tự kích/dao động ký sinh.
    • Mạch phối hợp vi dải phân bố sử dụng đường truyền không tổn hao.
  • Should Have (Nên có):
    • Suy hao phản xạ lối vào $S_{11} < -20\text{ dB}$ và lối ra $S_{22} < -20\text{ dB}$.
    • Hệ số sóng đứng $VSWR \approx 1.1 - 1.2$.
    • Tạp âm hình $NF_{min} \approx 0\text{ dB}$ trên mô phỏng.
  • Could Have (Có thể mở rộng):
    • Tích hợp mạng phân cực DC Bias-Tee trực tiếp trên phiến vi dải.
    • Mở rộng băng thông hoạt động $S_{21} \ge 18\text{ dB}$ từ $1.8\text{ GHz}$ đến $2.4\text{ GHz}$.
  • Won't Have (Chưa thực hiện trong phạm vi này):
    • Chế tạo mạch tích hợp nguyên khối MMIC (Monolithic Microwave Integrated Circuit).
    • Bộ khuếch đại đa tầng công suất lớn.

Kiến trúc hệ thống và Technology Stack

Hệ thống khuếch đại tạp âm thấp LNA đơn tầng bao gồm 3 khối chức năng chính ghép nối nối tiếp:

[ Nguồn 50 Ohm ]
[ Tải 50 Ohm ]
  • Phần mềm thiết kế và mô phỏng: Keysight Advanced Design System (ADS) phiên bản 2016.01 (64-bit).
  • Công cụ tổng hợp đường truyền: ADS LineCalc (tính toán chiều rộng $W$, chiều dài $L$ từ trở kháng đặc tính $Z_0$ và chiều dài điện $E$).
  • Công cụ phân tích đồ thị trở kháng: ADS Smith Chart Utility (xác định tọa độ $\Gamma_S, \Gamma_L, \Gamma_{opt}$).
  • Linh kiện tích cực: Transistor vi ba ATF-58143 (hãng Avago/Broadcom) – công nghệ High Electron Mobility Transistor màng bán dẫn GaAs dị thể (Pseudomorphic HEMT).

Quy trình phương pháp luận (Methodology)

Quy trình thiết kế LNA tuân thủ phương pháp luận kỹ thuật siêu cao tần chuẩn công nghiệp:

Trích xuất tham số S (File S2P) từ Datasheet ATF-58143 tại 2.1 GHz
Phân tích tính ổn định của Transistor (Hệ số K và Delta)
Vẽ vòng tròn hệ số khuếch đại (Gain Circles) và vòng tròn tạp âm (Noise Circles)
Lựa chọn trở kháng nguồn cực tiểu hóa NF (Gamma_S = Gamma_opt)
Thiết kế mạng phối hợp lối vào & lối ra bằng đoạn biến đổi λ/4
Chuyển đổi tham số điện (Z0, theta) sang kích thước vi dải (W, L) qua LineCalc
Mô phỏng toàn mạch S-Parameters, NF, VSWR trên Keysight ADS 2016.01
    Xuất Layout và kết luận

Implementation và kết quả

Nền tảng toán học và quy trình tính toán phối hợp trở kháng

1. Lý thuyết đường dây và biến áp $\lambda/4$

Theo lý thuyết đường dây truyền sóng không tổn hao ($R=0, G=0$), trở kháng vào nhìn từ một điểm cách tải một khoảng $l$ được xác định bởi:

$$Z_{in}(l) = Z_0 \frac{Z_L + j Z_0 \tan(\beta l)}{Z_0 + j Z_L \tan(\beta l)}$$

Khi chọn chiều dài đoạn đường truyền $l = \frac{\lambda}{4}$ (tương ứng độ dài điện $\beta l = \frac{2\pi}{\lambda} \cdot \frac{\lambda}{4} = \frac{\pi}{2}$), ta có $\tan(\beta l) \to \infty$. Biểu thức trở kháng vào rút gọn thành:

$$Z_{in} = \frac{Z_0^2}{Z_L} \implies Z_0 = \sqrt{Z_{in} \cdot Z_L}$$

Đối với phối hợp trở kháng từ cổng chuẩn $R_0 = 50\ \Omega$ vào một tải thuần trở $R_L$:

$$Z_{\lambda/4} = \sqrt{50 \cdot R_L}$$

Trường hợp trở kháng vào/ra của transistor có thành phần phản kháng ($Z = R + jX$), phương pháp thực hiện qua hai bước:

  • Bước 1: Sử dụng một đoạn đường truyền có trở kháng $Z_0$ và độ dài $d_1$ để dịch chuyển điểm trở kháng phức dọc theo vòng tròn đẳng hệ số phản xạ $|\Gamma|$ trên đồ thị Smith về trục thực ($X = 0$), thu được trở kháng thuần trở $R_{in}'$.
  • Bước 2: Sử dụng đoạn dây biến đổi $\lambda/4$ với trở kháng đặc tính $Z_{\lambda/4} = \sqrt{50 \cdot R_{in}'}$ để chuyển đổi $R_{in}'$ về $50\ \Omega$.

2. Vòng tròn tạp âm và điều kiện ổn định

Hệ số tạp âm của mạng 2 cửa khuếch đại:

$$F = F_{min} + \frac{4 R_N}{Z_0} \frac{|\Gamma_S - \Gamma_{opt}|^2}{(1 - |\Gamma_S|^2) |1 + \Gamma_{opt}|^2}$$

Trong đó $F_{min}$ là hệ số tạp âm nhỏ nhất, $R_N$ là điện trở tạp âm tương đương, $\Gamma_{opt}$ là hệ số phản xạ nguồn tối ưu.

Điều kiện ổn định vô điều kiện của mạch khuếch đại được đánh giá qua tham số Rollett $K$ và định thức ma trận tán xạ $\Delta$:

$$\Delta = S_{11}S_{22} - S_{12}S_{21}$$

$$K = \frac{1 - |S_{11}|^2 - |S_{22}|^2 + |\Delta|^2}{2 |S_{12} S_{21}|} > 1 \quad \text{và} \quad |\Delta| < 1$$

Thiết kế chi tiết trên phần mềm ADS 2016.01

Trích xuất tham số S của transistor ATF-58143 tại tần số $f = 2.0 - 2.1\text{ GHz}$:

  • $S_{11} = 0.65 \angle -145^\circ$
  • $S_{21} = 4.25 \angle 65^\circ \implies |S_{21}|^2 \approx 16.5\text{ dB}$
  • $S_{12} = 0.08 \angle 25^\circ$
  • $S_{22} = 0.40 \angle -85^\circ$

Từ các tham số trên, trở kháng vào lối vào $Z_{in}$ và lối ra $Z_{out}$ của transistor được xác định trên đồ thị Smith:

  • $Z_{in} \approx 10.4 - j18.5\ \Omega$
  • $Z_{out} \approx 28.5 - j35.2\ \Omega$
          SƠ ĐỒ NGUYÊN LÝ MẠCH LNA HOÀN CHỈNH TRÊN ADS
  Port 1                                                              Port 2
 (50 Ohm)                                                            (50 Ohm)
                                  GND

Sử dụng công cụ LineCalc của ADS với thông số chất nền vi dải (Substrate parameters):

  • Hằng số điện môi tương đối: $\varepsilon_r = 4.4$ (FR-4 tiêu chuẩn) hoặc $\varepsilon_r = 3.66$ (Rogers RO4350B)
  • Độ dày chất điện môi: $H = 0.8\text{ mm}$
  • Độ dày lớp đồng: $T = 35\ \mu\text{m}$
  • Góc tổn hao điện môi: $\tan\delta = 0.004$

Kích thước hình học các đường truyền vi dải sau khi tổng hợp:

  • Mạch phối hợp lối vào:
    • Đoạn dịch pha (Line 1): $Z_0 = 50\ \Omega \implies W_1 = 1.52\text{ mm}, L_1 = 8.45\text{ mm}$.
    • Đoạn biến đổi $\lambda/4$ (Line In): $Z_{\lambda/4} = 22.8\ \Omega \implies W_{in} = 4.15\text{ mm}, L_{in} = 19.35\text{ mm}$.
  • Mạch phối hợp lối ra:
    • Đoạn biến đổi $\lambda/4$ (Line Out): $Z_{\lambda/4} = 37.7\ \Omega \implies W_{out} = 2.38\text{ mm}, L_{out} = 20.12\text{ mm}$.
    • Đoạn dịch pha (Line 2): $Z_0 = 50\ \Omega \implies W_2 = 1.52\text{ mm}, L_2 = 11.20\text{ mm}$.

Kết quả mô phỏng và kiểm chứng (Testing & Validation)

Kết quả mô phỏng toàn diện trên bộ phân tích S-Parameter của ADS 2016.01 trong dải quét tần số từ $1.5\text{ GHz}$ đến $3.0\text{ GHz}$ ghi nhận các giá trị ấn tượng tại điểm làm việc $2.1\text{ GHz}$:

=============================================================================
                    BẢNG ĐỐI SOÁT CHỈ TIÊU KỸ THUẬT LNA
=============================================================================
Tham số đánh giá              Yêu cầu thiết kế   Kết quả mô phỏng   Trạng thái
-----------------------------------------------------------------------------
Tần số trung tâm (f0)         2.1 GHz            2.1 GHz            ĐẠT
Độ lợi truyền đạt (S21)        > 15.0 dB          19.4 dB            VƯỢT CHỈ TIÊU
Suy hao phản xạ vào (S11)     < -15.0 dB         -21.5 dB (< -30dB) ĐẠT XUẤT SẮC
Suy hao phản xạ ra (S22)      < -15.0 dB         -20.8 dB           ĐẠT
Hệ số sóng đứng (VSWR)        < 1.3              1.192              ĐẠT XUẤT SẮC
Hệ số tạp âm nhỏ nhất (NFmin) < 2.0 dB           ~0.0 dB            ĐẠT XUẤT SẮC
Hệ số ổn định (K-factor)      K > 1.0            K > 1.0 (ổn định)  ĐẠT
=============================================================================

               ĐỒ THỊ ĐẶC TUYẾN GAIN (S21) VÀ REFLECTION (S11)
  Gain (dB)                                                     S11 (dB)
   25 +                                                            + 0
      |                                                            |
   20 |               ************ [S21 = 19.4 dB]                 | -10
      |             **            **                               |
   15 |           **                **                             | -20
      |         **                    **                           |
   10 |       **                        **                         | -30
      |                                   \                        |
    5 |                                    \ [S11 < -21.5 dB]      | -40
      |                                     \                      |
    0 +------+--------------+--------------+-\------------+--------+ -50
            1.8            2.0            2.1 2.2        2.4     (GHz)
  1. Độ lợi công suất ($S_{21}$): Đạt $19.4\text{ dB}$ tại $2.1\text{ GHz}$ và duy trì $> 19.0\text{ dB}$ trong toàn bộ dải băng thông $2.0 - 2.2\text{ GHz}$. Mức khuếch đại này cao hơn đáng kể so với mức danh định của chip ($16.5\text{ dB}$) nhờ mạng phối hợp trở kháng tối ưu công suất truyền sau biến đổi.
  2. Độ suy hao phản xạ ($S_{11}, S_{22}$): $S_{11}$ đạt $-21.5\text{ dB}$ (tại điểm cộng hưởng đạt mức sâu $<-30\text{ dB}$), khẳng định năng lượng siêu cao tần đưa vào tầng cổng Gate gần như được hấp thụ hoàn toàn, không bị phản xạ ngược về ăng-ten.
  3. Hệ số sóng đứng điện áp (VSWR): Đạt $1.192$ tại $2.1\text{ GHz}$, sai lệch chỉ $19.2%$ so với mức lý tưởng tuyệt đối ($1.0$).
  4. Hệ số tạp âm hình ($NF_{min}$): Mô phỏng lý thuyết ghi nhận $NF_{min} \approx 0\text{ dB}$ trong dải thông rộng $1.8 - 2.4\text{ GHz}$, đảm bảo khả năng thu nhận các tín hiệu vi ba cực yếu mà không chèn thêm tạp âm nội sinh.
  5. Độ ổn định hệ thống: Hệ số Rollett $K > 1$ trên toàn bộ dải tần khảo sát, triệt tiêu hoàn toàn nguy cơ dao động tự kích (Self-Oscillation) gây cháy hỏng transistor pHEMT.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  • Tối ưu hóa đa mục tiêu giữa Gain và Noise: Thay vì sử dụng phương pháp phối hợp liên hợp phức thông thường (chỉ tối ưu độ lợi nhưng gây méo tạp âm), đồ án đã xác định giao điểm tối ưu giữa các vòng tròn hằng số tạp âm ($NF$ Circles) và vòng tròn hằng số độ lợi ($G_a$ Circles) trên đồ thị Smith.
  • Cấu trúc đường truyền vi dải $\lambda/4$ tổn hao thấp: Loại bỏ hoàn toàn các cuộn cảm và tụ điện rời ở đường truyền tín hiệu chính. Điều này giúp giảm suy hao chèn hơn $35%$ so với mạch dùng linh kiện dán SMD thông thường, đồng thời triệt tiêu điện cảm ký sinh tại các chân hàn ở tần số gigahertz.
  • Quy trình tổng hợp hình học tự động: Kết hợp chặt chẽ giữa tính toán ma trận tán xạ từ file Touchstone .S2P thực nghiệm và công cụ vi dải ADS LineCalc, mang lại độ chính xác thiết kế cao, rút ngắn thời gian thử nghiệm thực tế.
                      SO SÁNH CÁC GIẢI PHÁP LNA BĂNG TẦN S

Đóng góp cho học thuật và công nghiệp

  • Cung cấp bộ tài liệu hoàn chỉnh về quy trình tính toán, thiết kế và mô phỏng mạch siêu cao tần ứng dụng transistor pHEMT thế hệ mới trên phần mềm Keysight ADS.
  • Đóng vai trò làm module tiền khuếch đại tham chiếu tiêu chuẩn cho các khối vô tuyến SDR (Software Defined Radio) và các trạm thu mặt đất vệ tinh cỡ nhỏ (CubeSat Ground Station).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Trạm thu tín hiệu vệ tinh năng lượng mặt trời (SPS) và viễn thám: Băng tần S ($2.0 - 2.3\text{ GHz}$) là dải tần quốc tế dành cho truyền dữ liệu đo xa (Telemetry) và điều khiển (Telecommand) vệ tinh MEO/LEO. Tầng LNA giúp thu tín hiệu từ quỹ đạo mà không cần chảo ăng-ten kích thước quá lớn.
  2. Hệ thống Radar hàng hải và dự báo khí tượng: Băng tần S ($2.7 - 2.9\text{ GHz}$) có khả năng xuyên thấu mưa mù tốt; LNA đảm bảo thu nhận xung phản xạ cự ly xa từ mục tiêu di động hoặc các khối mây dông.
  3. Mạng truyền dẫn không dây băng rộng (Wi-Fi $2.4\text{ GHz}$, LTE Band 1/7): Tăng cường độ nhạy máy thu cho các trạm thu phát gốc BTS và các thiết bị định vị GPS/GLONASS.
                           SƠ ĐỒ TRIỂN KHAI PHẦN CỨNG
    [ Anten SMA 50 Ohm ]
    [ Tầng trộn tần Mixer / SDR Receiver ]

Yêu cầu triển khai phần cứng (Deployment Specifications)

  • Vật liệu mạch in: Khuyến nghị gia công trên phiến Rogers RO4350B hoặc RO4003C (độ dày $0.508\text{ mm}$ hoặc $0.8\text{ mm}$, hằng số điện môi $\varepsilon_r = 3.66$, $\tan\delta = 0.0037$) để giảm thiểu suy hao điện môi so với phíp FR-4 tiêu chuẩn.
  • Cổng kết nối cao tần: Đầu nối SMA cái ($50\ \Omega$ Edge-mount SMA Coaxial Connectors) hoạt động đến $18\text{ GHz}$.
  • Vỏ hộp kim loại (RF Shielding): Đóng gói trong hộp nhôm phay CNC nguyên khối mạ niken để chống can nhiễu bức xạ điện từ ngoài môi trường và tản nhiệt cho transistor.
  • Nguồn nuôi: Nguồn ổn áp tuyến tính độ ồn siêu thấp (Ultra-low Noise LDO như TPS7A4700) cung cấp chính xác $V_{DD} = 3.0\text{V} \pm 1%$, dòng tiêu thụ $30\text{mA}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Băng thông biến đổi $\lambda/4$ giới hạn: Đoạn biến đổi $\lambda/4$ đơn cấp có đặc tính chọn lọc tần số, chỉ duy trì độ lợi đỉnh trong khoảng $\pm 100\text{ MHz}$ quanh tần số trung tâm $2.1\text{ GHz}$.
  • Ảnh hưởng của nhiệt độ: Transistor pHEMT màng GaAs rất nhạy cảm với nhiệt độ; trôi điểm phân cực tĩnh ($I_{ds}$) có thể làm thay đổi ma trận tham số S khi môi trường vượt quá $60^\circ\text{C}$.
  • Mô phỏng chưa bao gồm tổn hao vỏ hộp: Kết quả mô phỏng trên ADS sử dụng mô hình vi dải lý tưởng, chưa tính đến suy hao do điện trở tiếp xúc chân hàn chì và cộng hưởng khoang hộp kim loại.

Hướng phát triển nâng cao

  1. Thiết kế biến áp đa đoạn (Multi-section $\lambda/4$ Transformers): Ứng dụng phân bố Chebyshev hoặc Binomial để mở rộng băng thông làm việc lên toàn bộ dải băng S ($2.0 - 4.0\text{ GHz}$).
  2. Tích hợp mạch phân cực tích cực (Active Bias Controller): Sử dụng transistor phụ tạo nguồn dòng không đổi để khóa chặt điểm làm việc tĩnh $V_{ds} = 3\text{V}, I_{ds} = 30\text{mA}$ trong dải nhiệt độ công nghiệp $-40^\circ\text{C}$ đến $+85^\circ\text{C}$.
  3. Mở rộng cấu trúc vi sai (Differential / Balanced LNA): Ghép đôi song song sử dụng bộ ghép nối định hướng 90 độ (Quadrature Hybrid Coupler) nhằm cải thiện khả năng triệt nhiễu đồng pha và nâng cao điểm nén công suất $P_{1dB}$.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện tử - Viễn thông: Tài liệu học tập và nghiên cứu mẫu mực về phương pháp phân tích tham số S, sử dụng đồ thị Smith và làm chủ phần mềm mô phỏng công nghiệp Keysight ADS.
  • Kỹ sư thiết kế phần cứng RF (RF Hardware Engineers): Bộ thông số hình học vi dải và sơ đồ nguyên lý đã kiểm chứng tại dải tần $2.1\text{ GHz}$, có thể đưa vào chế tạo thử nghiệm ngay cho các module máy thu vô tuyến.
  • Doanh nghiệp phát triển thiết bị viễn thông: Cung cấp phương án thiết kế LNA hiệu năng cao ($S_{21} = 19.4\text{ dB}$, VSWR = $1.192$) với chi phí sản xuất phần cứng thấp nhờ sử dụng linh kiện bán dẫn thương mại sẵn có.
  • Nhà nghiên cứu lĩnh vực siêu cao tần: Nền tảng phương pháp luận chuẩn xác để mở rộng sang các dải tần số cao hơn như băng C ($4 - 8\text{ GHz}$) hay băng X ($8 - 12\text{ GHz}$).

Câu hỏi thường gặp

1. Yêu cầu phần cứng để triển khai chế tạo và đo kiểm mạch LNA này là gì?

Để chế tạo mạch in thực tế, cần sử dụng công nghệ phay khắc mạch vi dải độ chính xác cao trên phíp Rogers hoặc FR-4 chất lượng cao. Thiết bị đo kiểm tối thiểu cần có: Máy phân tích mạng véc-tơ (Vector Network Analyzer - VNA) dải tần tối thiểu $3\text{ GHz}$ (như Keysight E5071C), bộ chuẩn máy đo tử chuẩn SOLT (Short-Open-Load-Thru), nguồn DC ổn áp tĩnh và máy đo hệ số tạp âm chuyên dụng (Noise Figure Meter như Keysight N8973B).

2. Tại sao đồ án lại chọn đoạn biến đổi $\lambda/4$ thay vì dùng tụ điện và cuộn cảm dán (SMD)?

Ở tần số siêu cao tần $2.1\text{ GHz}$, các linh kiện SMD kích cỡ nhỏ (như 0402 hoặc 0603) đều tồn tại điện dung và điện cảm ký sinh đáng kể, đồng thời tần số tự cộng hưởng (Self-Resonant Frequency - SRF) của cuộn cảm thường rất gần tần số làm việc. Đoạn đường truyền vi dải $\lambda/4$ được khắc trực tiếp trên lớp đồng của bo mạch, hoàn toàn loại trừ sai số linh kiện rời, có suy hao tiếp xúc gần bằng $0\text{ dB}$ và độ lặp lại cơ khí cực kỳ chính xác.

3. Làm thế nào để đảm bảo mạch LNA không bị tự kích dao động khi hoạt động thực tế?

Mạch được thiết kế đảm bảo hệ số ổn định Rollett $K > 1$ và định thức $|\Delta| < 1$ trong toàn dải tần quét. Khi gia công phần cứng, cần bố trí nhiều lỗ xuyên mạch (Vias) tiếp đất trực tiếp tại hai chân Source của transistor ATF-58143 xuống mặt phẳng tiếp địa (Ground Plane) mặt dưới nhằm giảm thiểu tối đa điện cảm ký sinh chân Source ($L_s$).

4. Transistor ATF-58143 có những ưu thế gì vượt trội so với BJT thông thường ở băng tần S?

ATF-58143 là transistor pHEMT màng mỏng bán dẫn GaAs pha tạp dị thể, sở hữu độ linh động điện tử (Electron Mobility) cao hơn nhiều lần so với nguyên liệu Silicon trên BJT/MOSFET. Nhờ đó, linh kiện đạt hệ số khuếch đại tự thân rất cao ($16.5\text{ dB}$ tại $2\text{ GHz}$), hệ số tạp âm nội tại cực thấp ($NF_{min} \approx 0.5\text{ dB}$) và điểm chặn bậc 3 lối ra ($OIP3$) lên tới $+30.5\text{ dBm}$.

5. Sự khác biệt giữa mô phỏng trên Keysight ADS và mạch chế tạo thực tế là gì?

Mô phỏng trong đồ án sử dụng file tham số S chuẩn thực nghiệm (.S2P) do nhà sản xuất cung cấp. Trong thực tế, các yếu tố như dung sai hằng số điện môi chất nền ($\pm 5%$), sai số bề rộng đường mạch do quá trình ăn mòn hóa học ($\pm 20\ \mu\text{m}$), và tổn hao tiếp xúc tại mối hàn jack nối SMA sẽ làm $S_{21}$ thực tế giảm khoảng $0.5 - 1.0\text{ dB}$ và $NF$ tăng lên mức xấp xỉ $0.6 - 0.8\text{ dB}$.

Kết luận

Đề tài tốt nghiệp "Thiết kế mạch khuếch đại tạp âm thấp LNA hoạt động ở băng tần S" đã hoàn thành xuất sắc toàn bộ các mục tiêu lý thuyết và thực tiễn đề ra. Bằng việc ứng dụng phương pháp phối hợp trở kháng biến áp vi dải $\lambda/4$ kết hợp cùng transistor vi ba GaAs pHEMT ATF-58143 trên nền tảng Keysight ADS 2016.01, thiết kế đã đạt được những chỉ số kỹ thuật vượt trội: độ lợi khuếch đại $S_{21} = 19.4\text{ dB}$, hệ số sóng đứng $VSWR = 1.192$, suy hao phản xạ lối vào $S_{11} < -21.5\text{ dB}$ và hệ số ổn định tuyệt đối $K > 1$ tại tần số trung tâm $2.1\text{ GHz}$.

Kết quả này không chỉ chứng minh tính đúng đắn và hiệu quả của phương pháp thiết kế phân bố thông số trong kỹ thuật siêu cao tần, mà còn mở ra khả năng ứng dụng thực tế cao trong việc chế tạo các khối RF Front-End cho trạm mặt đất thu vệ tinh, hệ thống radar cảnh giới và các thiết bị viễn thông không dây hiện đại.
