Bối cảnh và vấn đề nghiên cứu

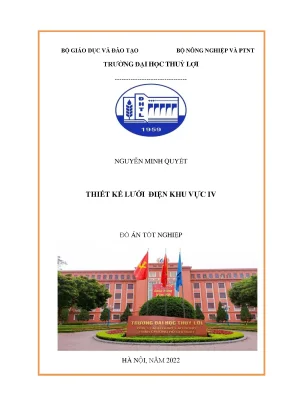

Đồ án tốt nghiệp "Thiết kế lưới điện khu vực IV" được thực hiện bởi sinh viên Nguyễn Minh Quyết, chuyên ngành Hệ thống điện, ngành Kỹ thuật điện thuộc Khoa Kỹ thuật điện - Điện tử, Trường Đại học Thủy Lợi (dưới sự hướng dẫn của PGS.TS. Phạm Văn Hòa). Đề tài tập trung vào bài toán thiết kế kỹ thuật hoàn chỉnh cho một mạng điện khu vực nhằm truyền tải và phân phối điện năng từ các trung tâm nguồn đến 8 trạm phụ tải tập trung.
Bối cảnh kỹ thuật của đề tài xuất phát từ yêu cầu cung cấp điện an toàn, liên tục và đảm bảo chất lượng điện năng cho các hộ phụ tải công nghiệp cũng như dân sinh thuộc khu vực quy hoạch mới. Nguồn điện cung cấp cho khu vực gồm một Nhà máy nhiệt điện (NMNĐ) địa phương và một Hệ thống điện (HT) có công suất vô cùng lớn liên kết thông qua cấp điện áp cao áp $110\text{ kV}$.
Các mục tiêu và nhiệm vụ nghiên cứu cụ thể được xác lập theo đề bài gồm 5 nội dung chính:
- Nhiệm vụ 1 (Chương 1): Phân tích đặc điểm nguồn và phụ tải; tính toán sơ bộ cân bằng công suất tác dụng và công suất phản kháng; xác định sơ bộ chế độ làm việc của các nguồn điện ở các trạng thái vận hành.
- Nhiệm vụ 2 (Chương 2): Phân nhóm phụ tải theo nguồn cấp; đề xuất các phương án nối dây khả thi; tính toán các chỉ tiêu kinh tế - kỹ thuật để lựa chọn phương án cấu trúc mạng điện tối ưu và thiết kế đường dây liên lạc giữa Nhà máy nhiệt điện và Hệ thống.
- Nhiệm vụ 3 (Chương 3): Lựa chọn số lượng và dung lượng định mức của các máy biến áp tăng áp và máy biến áp giảm áp; thiết kế sơ đồ nối điện chi tiết cho các trạm biến áp và toàn bộ mạng điện khu vực.
- Nhiệm vụ 4 (Chương 4): Tính toán chính xác chế độ xác lập và cân bằng công suất mạng điện trong các chế độ vận hành: phụ tải cực đại ($P_{max}$), phụ tải cực tiểu ($P_{min}$) và các chế độ sau sự cố.
- Nhiệm vụ 5 (Chương 5): Tính toán phân bố điện áp tại các nút phụ tải; lựa chọn phương thức điều chỉnh điện áp và xác định các nấc phân áp của máy biến áp; tổng hợp các chỉ tiêu kinh tế - kỹ thuật toàn diện của lưới điện thiết kế.
Đối tượng và phạm vi nghiên cứu:
- Đối tượng nghiên cứu: Mạng lưới điện truyền tải khu vực $110\text{ kV}$, hệ thống máy biến áp $110/22\text{ kV}$, đường dây liên lạc NĐ-HT và các thiết bị phân phối điện.
- Phạm vi không gian: Vùng địa lý phân bố nguồn và 8 điểm phụ tải trên bản đồ quy hoạch quy đổi theo tỉ lệ $1\text{ ô} = 10\text{ km}$.
- Phạm vi thông số vận hành: 8 hộ phụ tải với tổng công suất tác dụng cực đại $P_{max} = 235\text{ MW}$, hệ số công suất $\cos\varphi = 0,90$, điện áp thứ cấp cấp cho phụ tải $U_{hạ} = 22\text{ kV}$, thời gian sử dụng công suất cực đại $T_{max} = 5000\text{ giờ}$, đơn giá tổn thất điện năng $1500\text{ đồng/kWh}$.
Cơ sở lý thuyết và phương pháp
Khung lý thuyết và mô hình tính toán
Đồ án áp dụng các tiêu chuẩn thiết kế mạng lưới điện và hệ thống công thức giải tích kinh điển trong kỹ thuật hệ thống điện:
-
Phương trình cân bằng công suất tác dụng:
$$P_{NĐ} + P_{HT} = P_{tt} = m\sum P_{max} + \sum \Delta P + P_{td} + P_{dp}$$
(Trong đó: $m=1$ là hệ số đồng thời; $P_{td}$ là công suất tự dùng của nhà máy, lấy bằng $10% P_{đm}$; $\sum \Delta P$ là tổn thất công suất sơ bộ, lấy khoảng $5% \sum P_{max}$; $P_{dp} = 0$ do hệ thống có công suất vô cùng lớn).
-
Phương trình cân bằng công suất phản kháng:
$$Q_{NĐ} + Q_{HT} + Q_{bù} = Q_{tt} = m\sum Q_{max} + \sum \Delta Q_L - \sum Q_c + \Delta Q_B + Q_{td}$$
(Với $\Delta Q_B \approx 15% \sum Q_{max}$, giả thiết sơ bộ $\sum \Delta Q_L \approx \sum Q_c$).
-
Công thức thực nghiệm xác định cấp điện áp định mức:
$$U_{đm} = 4,34 \sqrt{L + 16 \frac{P}{n}}$$
(Trong đó $L$ là khoảng cách truyền tải tính bằng km, $P$ là công suất truyền tải trên nhánh tính bằng MW, $n$ là số lộ đường dây).
-
Lựa chọn tiết diện dây dẫn theo mật độ dòng điện kinh tế ($J_{kt}$):
$$F = \frac{I_{lvmax}}{J_{kt}}$$
(Với dây nhôm lõi thép AC, thời gian $T_{max} = 5000\text{ giờ}$, tra được $J_{kt} = 1,1\text{ A/mm}^2$).
-
Điều kiện kiểm tra kỹ thuật:
- Điều kiện phát nóng cho phép: $I_{lvmax} \le k_1 \cdot k_2 \cdot I_{cp}$, với hệ số hiệu chỉnh nhiệt độ môi trường ở Việt Nam ($35^\circ\text{C}$ so với nhiệt độ chuẩn $25^\circ\text{C}$):
$$k_1 = \sqrt{\frac{70 - 35}{70 - 25}} = 0,88$$
- Điều kiện vầng quang điện: $F_{tc} \ge 70\text{ mm}^2$ đối với cấp điện áp $110\text{ kV}$.
- Giới hạn tổn thất điện áp: $\Delta U_{bt}% \le 10%$ ở chế độ bình thường và $\Delta U_{sc}% \le 20%$ ở chế độ sau sự cố.
-
Hàm chi phí tính toán kinh tế hàng năm ($Z$):
$$Z = (a_{tc} + a_{vh}) K + \Delta A \cdot c$$
(Trong đó: $a_{tc} = 0,125$ là hệ số thu hồi vốn tiêu chuẩn; $a_{vh} = 0,04$ là hệ số vận hành và khấu hao thiết bị; $K$ là tổng vốn đầu tư xây dựng; $\Delta A = \sum \Delta P_{max} \cdot \tau$ là tổn thất điện năng hàng năm với thời gian tổn thất công suất cực đại $\tau = (0,124 + T_{max} \cdot 10^{-4})^2 \cdot 8760\text{ giờ}$; $c = 1500\text{ đ/kWh}$ là đơn giá điện năng tổn thất).
Phương pháp nghiên cứu
Tác giả kết hợp phương pháp giải tích kỹ thuật điện truyền thống với phương pháp so sánh chỉ tiêu kinh tế - kỹ thuật đa phương án:
- Phân tích và nhóm cụm phụ tải tối ưu hình học dựa trên tọa độ mặt bằng.
- Mô hình hóa chế độ xác lập bằng sơ đồ thay thế hình $\Pi$ và mạng hai nhánh liên thông.
- Phân tích các kịch bản sự cố tiêu biểu: mất một mạch đường dây liên lạc, ngừng một tổ máy phát điện.
Nguồn dữ liệu
- Tập số liệu thông số nguồn và phụ tải đồ án tốt nghiệp do Bộ môn Hệ thống điện, Khoa Kỹ thuật điện - Điện tử, Trường Đại học Thủy Lợi cung cấp.
- Tài liệu quy chuẩn và giáo trình: "Thiết kế lưới điện khu vực" (TS. Nguyễn Nhất Tùng, PGS. Phạm Văn Hòa, NXB Khoa học & Kỹ thuật, Hà Nội, 2021).
- Bảng tra thông số kỹ thuật và đơn giá dây dẫn AC tiêu chuẩn, bảng thông số máy biến áp $110\text{ kV}$ và bảng suất vốn đầu tư trạm biến áp.
Thiết kế kỹ thuật và phương án lưới điện
Dự án thiết kế cấu trúc lưới điện khu vực hai nguồn gồm các giải pháp kỹ thuật cụ thể:
Kiến trúc tổng thể và phân nhóm phụ tải
Hệ thống nguồn gồm:
- Nhà máy nhiệt điện địa phương gồm 2 tổ máy ($2 \times 100\text{ MW}$), điện áp định mức đầu cực $10,5\text{ kV}$, $\cos\varphi = 0,85$. Công suất phát kinh tế ở chế độ bình thường bằng $85% P_{đm}$ ($170\text{ MW}$).
- Hệ thống điện công suất vô cùng lớn, điện áp thanh cái cao áp $110\text{ kV}$, $\cos\varphi = 0,85$.
Mạng lưới được chia thành các nhóm phụ tải dựa trên khoảng cách địa lý và khả năng cấp nguồn:
- Phía nguồn Nhà máy nhiệt điện: Cấp điện cho nhóm phụ tải lân cận (Phụ tải 1, 2, 3, 4, 5) với tổng công suất yêu cầu phù hợp với công suất phát sau tự dùng ($180\text{ MW}$). Được chia thành các tiểu nhóm: NĐ-1-2, NĐ-3-4, NĐ-5.
- Phía nguồn Hệ thống: Cấp điện cho nhóm phụ tải 6, 7, 8; được chia thành các tiểu nhóm: HT-6-7, HT-8.
- Liên kết nguồn: Đường dây liên lạc hai mạch $110\text{ kV}$ giữa Nhà máy nhiệt điện và Hệ thống nhằm trao đổi công suất và hỗ trợ sự cố.
Cấu hình đường dây và chủng loại thiết bị
- Cấp điện áp: Toàn bộ mạng truyền tải dùng chung cấp điện áp danh định $110\text{ kV}$. Mạng hạ áp các trạm phân phối là $22\text{ kV}$.
- Dây dẫn: Sử dụng dây nhôm lõi thép loại AC (AC-70, AC-95, AC-120, AC-150, AC-185, AC-240) treo trên cột tiêu chuẩn.
- Trạm biến áp: Các trạm phụ tải loại I và II được cấp điện bằng đường dây kép hoặc mạch vòng, đặt 2 máy biến áp $110/22\text{ kV}$ có điều chỉnh dưới tải (OLTC) để bảo đảm cung cấp điện liên tục. Phụ tải loại III dùng trạm đơn 1 máy biến áp.
- Sơ đồ trạm: Áp dụng sơ đồ cầu trong (cho trạm có đường dây dài), sơ đồ cầu ngoài (cho trạm có máy biến áp đóng cắt thường xuyên), sơ đồ khối đường dây - máy biến áp và sơ đồ hệ thống hai thanh góp có phân đoạn.
Nội dung chính theo từng chương
Chương 1: Tính toán cân bằng công suất
Chương này thực hiện tổng hợp phụ tải và tính toán sơ bộ cân bằng công suất tác dụng, công suất phản kháng nhằm xác lập chế độ vận hành cho các nguồn:
Bảng 1: Bảng tổng hợp thông số các hộ phụ tải trong khu vực thiết kế
| Hộ phụ tải |
$P_{max}$ (MW) |
$Q_{max}$ (MVAr) |
$S_{max}$ (MVA) |
$P_{min}$ (MW) |
$Q_{min}$ (MVAr) |
$S_{min}$ (MVA) |
Loại hộ |
Yêu cầu ĐC điện áp |
$U_{hạ}$ (kV) |
| 1 |
30,00 |
14,53 |
33,33 |
21,00 |
10,17 |
23,33 |
Loại I |
Kết hợp (KT) |
22 |
| 2 |
25,00 |
12,11 |
27,78 |
17,50 |
8,48 |
19,44 |
Loại II |
Kết hợp (KT) |
22 |
| 3 |
25,00 |
12,11 |
27,78 |
17,50 |
8,48 |
19,44 |
Loại I |
Kết hợp (KT) |
22 |
| 4 |
25,00 |
12,11 |
27,78 |
17,50 |
8,48 |
19,44 |
Loại III |
Kết hợp (KT) |
22 |
| 5 |
35,00 |
16,95 |
38,89 |
24,50 |
11,87 |
27,22 |
Loại I |
Kết hợp (KT) |
22 |
| 6 |
35,00 |
16,95 |
38,89 |
24,50 |
11,87 |
27,22 |
Loại I |
Kết hợp (KT) |
22 |
| 7 |
25,00 |
12,11 |
27,78 |
17,50 |
8,48 |
19,44 |
Loại III |
Kết hợp (KT) |
22 |
| 8 |
35,00 |
16,95 |
38,89 |
24,50 |
11,87 |
27,22 |
Loại II |
Kết hợp (KT) |
22 |
| Tổng |
235,00 |
113,82 |
261,11 |
164,50 |
79,67 |
182,78 |
- |
- |
22 |
Kết quả tính toán cân bằng công suất sơ bộ:
- Cân bằng công suất tác dụng: Tổng công suất tiêu thụ cực đại của toàn mạng $P_{tt} = \sum P_{max} + \sum \Delta P + P_{td} = 235 + 11,75 + 20 = 266,75\text{ MW}$. Nhà máy nhiệt điện phát kinh tế $P_{kt} = 85% \cdot 200 = 170\text{ MW}$. Công suất hệ thống cần cung cấp bù: $P_{HT} = 266,75 - 170,0 = 96,75\text{ MW}$.
- Cân bằng công suất phản kháng: Tổng $Q_{tt} = \sum Q_{max} + \Delta Q_B + Q_{td} = 113,82 + 17,07 + 12,4 = 143,29\text{ MVAr}$. Tổng công suất phản kháng nguồn phát có thể cung cấp là $Q_{F} + Q_{HT} = 105,4 + 59,99 = 165,39\text{ MVAr}$. Lượng công suất bù tính toán: $Q_{bù} = 143,29 - 165,39 = -22,1\text{ MVAr} \le 0$. Kết luận: Nguồn đủ khả năng cấp công suất phản kháng, không cần đặt thiết bị bù sơ bộ.
Bảng 2: Chế độ phân bổ vận hành sơ bộ giữa Nhà máy điện và Hệ thống
| Chế độ vận hành |
Số tổ máy NĐ vận hành |
Công suất phát NĐ (MW) |
Công suất cấp từ HT (MW) |
| Cực đại ($P_{max}$) |
2 |
170,00 |
96,75 |
| Cực tiểu ($P_{min}$) |
2 |
140,00 |
52,73 |
| Sự cố 1 tổ máy phát |
1 |
100,00 |
166,75 |
Chương 2: Tính toán chỉ tiêu kĩ thuật và chọn các phương án tối ưu
Chương 2 trình bày quy trình so sánh kinh tế - kỹ thuật đa phương án cho từng nhóm phụ tải:
- Lựa chọn điện áp: Áp dụng công thức thực nghiệm cho các tuyến đường dây (kết quả dao động từ $35,65\text{ kV}$ đến $108,34\text{ kV}$), tác giả thống nhất chọn cấp điện áp chuẩn hóa toàn mạng là $U_{đm} = 110\text{ kV}$.
- Xây dựng phương án nối dây: Đối với từng nhóm (NĐ-1-2, NĐ-3-4, HT-6-7), tác giả đề xuất 3 phương án cấu trúc:
- Phương án 1: Đường dây hình tia cấp trực tiếp từ trạm nguồn.
- Phương án 2: Đường dây liên thông chuỗi.
- Phương án 3: Đường dây mạch vòng khép kín.
(Nhóm NĐ-5 và HT-8 do đặc thù vị trí địa lý nên sử dụng phương án đường dây lộ kép hình tia duy nhất).
- Tính chọn tiết diện và kiểm tra thông số: Tính toán dòng làm việc lớn nhất $I_{lvmax}$, chọn tiết diện theo $J_{kt} = 1,1\text{ A/mm}^2$, kiểm tra điều kiện phát nóng trong điều kiện chuẩn hóa nhiệt độ ($k_1 = 0,88$), kiểm tra điều kiện vầng quang ($F \ge 70\text{ mm}^2$), kiểm tra tổn thất điện áp lúc bình thường ($\le 10%$) và sự cố ($\le 20%$).
- Đánh giá kinh tế: Tính toán tổng vốn đầu tư $K$, thời gian tổn thất cực đại $\tau = (0,124 + 5000 \cdot 10^{-4})^2 \cdot 8760 = 3409,8\text{ giờ}$, tổn thất điện năng $\Delta A$ và hàm chi phí tính toán hàng năm $Z$. Từ đó chọn ra phương án có chỉ tiêu kinh tế tối ưu cho từng phân đoạn mạng.
- Tính toán đường dây liên lạc NĐ-HT: Chọn cấp điện áp $110\text{ kV}$, xác định công suất truyền tải lớn nhất qua đường liên lạc ở các chế độ để chọn dây dẫn và kiểm tra khả năng mang tải an toàn.
Chương 3: Lựa chọn máy biến áp và sơ đồ các trạm cho phương án được chọn
- Chọn máy biến áp trạm tăng áp NMNĐ: Chọn 2 máy biến áp tăng áp 2 cuộn dây nối khối với 2 tổ máy phát $100\text{ MW}$, cấp điện áp $10,5/110\text{ kV}$, đảm bảo truyền tải toàn bộ công suất định mức của máy phát lên thanh cái cao áp.
- Chọn máy biến áp trạm hạ áp phụ tải: Căn cứ theo công suất $S_{max}$ và độ tin cậy yêu cầu:
- Các trạm cấp điện cho phụ tải loại I và II (Trạm 1, 2, 3, 5, 6, 8): Bố trí 2 máy biến áp vận hành song song; công suất mỗi máy biến áp thỏa mãn điều kiện quá tải sự cố ($S_{đm.MBA} \ge S_{max} / 1,4$).
- Các trạm cấp điện cho phụ tải loại III (Trạm 4, 7): Bố trí 1 máy biến áp có dung lượng định mức $S_{đm.MBA} \ge S_{max}$.
- Lựa chọn sơ đồ nối dây các trạm:
- Trạm tăng áp NMNĐ và trạm trung gian Hệ thống: Sử dụng sơ đồ hai hệ thống thanh góp có thanh góp vòng hoặc phân đoạn để tăng tính linh hoạt chuyển đổi.
- Trạm biến áp giảm áp phụ tải: Áp dụng sơ đồ cầu trong cho các trạm có đường dây dài ít phải đóng cắt; sơ đồ cầu ngoài cho các trạm có máy biến áp cần đóng cắt thường xuyên; sơ đồ khối đường dây - máy biến áp cho các nhánh phân nhánh đơn giản.
- Xây dựng sơ đồ nối điện toàn mạng: Tích hợp các trạm và tuyến đường dây đã lựa chọn thành sơ đồ nối điện nguyên lý toàn diện.
Chương 4: Tính chính xác cân bằng công suất các chế độ
Chương 4 thực hiện tính toán chế độ xác lập chi tiết bằng cách mô hình hóa tổn thất công suất tác dụng ($\Delta P$) và công suất phản kháng ($\Delta Q$) trên từng đoạn đường dây và trong từng cuộn dây máy biến áp:
- Chế độ phụ tải cực đại: Xác định chính xác trào lưu công suất trên các nhánh, tổn thất công suất trên toàn hệ thống và lượng công suất chính xác nhận từ Hệ thống điện ($P_{HT}, Q_{HT}$).
- Chế độ phụ tải cực tiểu: Tính toán công suất truyền tải khi phụ tải giảm còn $70% P_{max}$.
- Phân tích chế độ vận hành kinh tế trạm hạ áp: So sánh tổn thất công suất không tải ($\Delta P_0, \Delta Q_0$) và tổn thất ngắn mạch ($\Delta P_k, \Delta Q_k$) để xác định ngưỡng phụ tải giới hạn $S_{gh}$. Khi công suất phụ tải $S_{ptmin} < S_{gh}$, ngắt bớt 1 máy biến áp tại các trạm 2 MBA để giảm tổn thất không tải hàng năm.
- Chế độ sau sự cố: Tính toán kiểm tra hai trường hợp sự cố nặng nề nhất:
- Sự cố SC1: Đứt hoặc ngắt một mạch của đường dây liên lạc NĐ-HT.
- Sự cố SC2: Sự cố dừng một tổ máy phát điện tại Nhà máy nhiệt điện.
Chương 5: Tính điện áp tại các nút phụ tải và lựa chọn phương thức điều chỉnh điện áp
- Tính toán phân bố điện áp tại các nút: Xác định điện áp thanh cái cao áp và hạ áp của tất cả các trạm phụ tải trong các chế độ: cực đại, cực tiểu và các tình huống sự cố.
- Lựa chọn phương thức điều chỉnh điện áp: Với yêu cầu điều chỉnh điện áp kết hợp (KT) ở phía thứ cấp $22\text{ kV}$, tác giả lựa chọn máy biến áp có bộ điều chỉnh điện áp dưới tải (OLTC) với dải điều chỉnh $\pm 9 \times 1,78%$.
- Tính chọn nấc phân áp: Xác định điện áp quy đổi về phía cao áp, tính toán điện áp đầu phân áp lý thuyết và chọn nấc phân áp thực tế cho từng trạm ở cả chế độ cực đại, cực tiểu và sự cố nhằm đảm bảo điện áp thanh cái $22\text{ kV}$ luôn duy trì trong phạm vi độ lệch cho phép ($\pm 5%$).
- Tổng kết các chỉ tiêu kinh tế - kỹ thuật toàn lưới: Tổng hợp tổn thất công suất tác dụng cực đại $\sum \Delta P$, tổng tổn thất điện năng $\Delta A$, tổng vốn đầu tư thiết bị và đường dây $K$, chi phí vận hành hàng năm $Z$ và tính toán giá thành truyền tải $1\text{ kWh}$ điện năng.
Kết quả và đóng góp
Kết quả tính toán chính
Đồ án đã đưa ra tập số liệu thiết kế hoàn chỉnh đáp ứng đầy đủ các tiêu chuẩn kỹ thuật vận hành lưới điện truyền tải:
- Quy mô công suất: Đảm bảo truyền tải an toàn tổng công suất phụ tải cực đại $235\text{ MW}$ ($261,11\text{ MVA}$) và $164,5\text{ MW}$ ($182,78\text{ MVA}$) ở chế độ cực tiểu.
- Cân bằng nguồn - tải: NMNĐ vận hành phát $170\text{ MW}$ ($P_{max}$), $140\text{ MW}$ ($P_{min}$) và $100\text{ MW}$ (khi hỏng 1 tổ máy); phần công suất thiếu hụt được bù nhận từ Hệ thống ($96,75\text{ MW}$ ở $P_{max}$ và $166,75\text{ MW}$ ở chế độ sự cố tổ máy).
- Cấu hình mạng: Chuẩn hóa cấp điện áp truyền tải $110\text{ kV}$ cho toàn vùng; lựa chọn quy cách dây nhôm lõi thép loại AC (từ AC-70 đến AC-240) đáp ứng hoàn toàn điều kiện phát nóng, vầng quang và giới hạn sụt áp ($\Delta U% \le 10%$ bình thường và $\le 20%$ sự cố).
- Chất lượng điện áp: Sử dụng máy biến áp điều chỉnh dưới tải (OLTC) tại các trạm hạ áp $110/22\text{ kV}$, tính toán nấc phân áp chính xác giúp giữ vững điện áp thanh cái $22\text{ kV}$ cấp cho các phụ tải đúng tiêu chuẩn kỹ thuật quy định.
Đóng góp kỹ thuật của đồ án
- Xây dựng một quy trình thiết kế lưới điện khu vực hoàn chỉnh, nhất quán từ cân bằng công suất, lựa chọn phương án cấu trúc mạng, thiết kế trạm biến áp đến tính toán chế độ xác lập và điều chỉnh điện áp.
- Áp dụng phương pháp so sánh chỉ tiêu kinh tế - kỹ thuật thông qua hàm chi phí quy năm ($Z$), kết hợp giữa chi phí đầu tư xây dựng ban đầu và chi phí tổn thất điện năng vận hành trong suốt vòng đời công trình.
- Đề xuất giải pháp vận hành kinh tế máy biến áp hạ áp theo ngưỡng công suất giới hạn ($S_{gh}$), giúp tiết kiệm tổn thất điện năng không tải trong các chu kỳ phụ tải thấp điểm.
Hạn chế và hướng nghiên cứu tiếp
-
Hạn chế:
- Đồ án giải quyết bài toán thiết kế trên mô hình phụ tải tĩnh đơn giản hóa với hệ số đồng thời $m=1$ và thời gian $T_{max} = 5000\text{ giờ}$ đồng nhất cho tất cả các nút, chưa phản ánh đầy đủ tính biến thiên ngẫu nhiên theo mùa và biểu đồ phụ tải 24 giờ thực tế.
- Nghiên cứu chưa tích hợp các nguồn năng lượng tái tạo phân tán (như điện mặt trời, điện gió) hay các thiết bị bù linh hoạt FACTS vốn phổ biến trong các hệ thống điện hiện đại.
- Các phép tính dòng trào lưu và sụt áp chủ yếu dựa trên công thức giải tích giải bằng tay hoặc bảng tính tĩnh, chưa áp dụng các thuật toán tối ưu hóa đa mục tiêu phi tuyến.
-
Hướng phát triển tiếp:
- Ứng dụng các phần mềm mô phỏng chuyên dụng trong ngành điện (như PSS/E, ETAP, PowerWorld Simulator) để phân tích chi tiết trào lưu công suất, tính toán dòng ngắn mạch ba pha, ngắn mạch không đối xứng và đánh giá độ ổn định động của hệ thống khi có sự cố lớn.
- Mở rộng nghiên cứu bài toán tối ưu hóa điều độ kinh tế (Economic Dispatch) và tối ưu hóa vị trí đặt tụ bù ngang/bù dọc trên lưới truyền tải.
Giá trị tham khảo
Đồ án tốt nghiệp này là tài liệu tham khảo có cấu trúc mẫu mực và tính ứng dụng cao cho:
- Sinh viên ngành Kỹ thuật điện, Hệ thống điện, Thiết bị điện: Dùng làm tài liệu tham khảo trực tiếp khi thực hiện đồ án môn học Mạng lưới điện, đồ án môn học Phần điện trong Nhà máy điện & Trạm biến áp, cũng như đồ án tốt nghiệp kỹ sư chuyên ngành Hệ thống điện.
- Kỹ sư và cán bộ kỹ thuật thiết kế điện: Tham khảo phương pháp luận phân nhóm phụ tải, quy trình tính toán lựa chọn dây dẫn theo mật độ dòng điện kinh tế ($J_{kt}$), các bước tính chọn nấc phân áp cho máy biến áp có điều chỉnh dưới tải (OLTC) và phương pháp xây dựng hàm chi phí kinh tế hàng năm ($Z$).
Các phần nội dung có giá trị tham khảo nổi bật bao gồm:
- Bảng biểu và trình tự tính toán so sánh kinh tế - kỹ thuật đa phương án tại Chương 2.
- Phương pháp tính toán xác định ngưỡng công suất giới hạn ($S_{gh}$) để vận hành kinh tế trạm biến áp hai máy tại Chương 4.
- Quy trình tính toán chọn nấc phân áp chi tiết trong các chế độ vận hành cực trị tại Chương 5.
Câu hỏi thường gặp
1. Tại sao trong tính toán cân bằng sơ bộ ở Chương 1, đồ án kết luận không cần trang bị thiết bị bù công suất phản kháng?
Trong chế độ phụ tải cực đại, tổng công suất phản kháng tiêu thụ của toàn mạng là $Q_{tt} = 143,29\text{ MVAr}$. Trong khi đó, tổng khả năng cung cấp công suất phản kháng từ Nhà máy nhiệt điện ($Q_{F} = 105,4\text{ MVAr}$) và Hệ thống điện ($Q_{HT} = 59,99\text{ MVAr}$) đạt tới $165,39\text{ MVAr}$. Lượng công suất bù tính toán ra giá trị âm ($Q_{bù} = 143,29 - 165,39 = -22,1\text{ MVAr} \le 0$), chứng tỏ nguồn điện có sẵn đủ khả năng đáp ứng toàn bộ nhu cầu phản kháng của phụ tải mà không cần lắp đặt thêm tụ bù sơ bộ.
2. Tiết diện dây dẫn của các tuyến đường dây $110\text{ kV}$ được lựa chọn và kiểm tra dựa trên những tiêu chuẩn kỹ thuật nào?
Tiết diện dây dẫn AC được tính toán sơ bộ theo mật độ dòng điện kinh tế $J_{kt} = 1,1\text{ A/mm}^2$ ứng với thời gian sử dụng công suất cực đại $T_{max} = 5000\text{ giờ}$. Sau đó, tiết diện được kiểm tra lại qua 3 điều kiện kỹ thuật bắt buộc: điều kiện phát nóng cho phép ở chế độ bình thường và sự cố sự cố đứt 1 mạch (đã hiệu chỉnh theo nhiệt độ môi trường với hệ số $k_1 = 0,88$), điều kiện tổn thất vầng quang điện ($F \ge 70\text{ mm}^2$ đối với lưới $110\text{ kV}$) và điều kiện tổn thất điện áp cho phép ($\Delta U_{bt}% \le 10%$, $\Delta U_{sc}% \le 20%$).
3. Ở chế độ vận hành phụ tải cực đại, công suất tác dụng được phân chia giữa Nhà máy nhiệt điện và Hệ thống điện như thế nào?
Tổng nhu cầu công suất tác dụng cực đại của toàn mạng (bao gồm phụ tải $235\text{ MW}$, tổn thất sơ bộ $11,75\text{ MW}$ và tự dùng $20\text{ MW}$) là $P_{tt} = 266,75\text{ MW}$. Nhà máy nhiệt điện phát với công suất kinh tế định mức bằng $85% P_{đm}$ tương đương $P_{kt} = 170,0\text{ MW}$. Hệ thống điện công suất vô cùng lớn chịu trách nhiệm cung cấp lượng công suất thiếu hụt còn lại là $P_{HT} = 266,75 - 170,0 = 96,75\text{ MW}$.
4. Mục đích của việc tính toán ngưỡng công suất giới hạn ($S_{gh}$) cho các trạm biến áp hai máy ở Chương 4 là gì?
Ngưỡng công suất giới hạn $S_{gh}$ là điểm cân bằng mà tại đó tổn thất công suất khi vận hành 2 máy biến áp bằng tổn thất khi vận hành 1 máy biến áp. Việc tính toán $S_{gh}$ nhằm xác định chế độ vận hành kinh tế: khi phụ tải ở chế độ cực tiểu ($S_{ptmin}$) rơi xuống dưới ngưỡng $S_{gh}$, việc chủ động cắt bớt 1 máy biến áp ra khỏi vận hành sẽ giúp triệt tiêu tổn thất không tải ($\Delta P_0, \Delta Q_0$) của máy đó, từ đó làm giảm đáng kể tổn thất điện năng chung của toàn trạm.
5. Phương pháp điều chỉnh điện áp được lựa chọn cho các trạm biến áp phụ tải $110/22\text{ kV}$ trong đồ án là gì?
Do các trạm đều có yêu cầu điều chỉnh điện áp kết hợp (KT), tác giả đã lựa chọn sử dụng loại máy biến áp có trang bị bộ điều chỉnh điện áp dưới tải (OLTC) với dải điều chỉnh tiêu chuẩn $\pm 9 \times 1,78%$. Bằng cách tính toán điện áp quy đổi về cao áp ở từng chế độ cực đại, cực tiểu và sự cố, tác giả chọn nấc phân áp thích hợp nhằm đảm bảo điện áp thực tế ở thanh cái thứ cấp $22\text{ kV}$ luôn dao động trong phạm vi chất lượng cho phép.
Kết luận
Đồ án tốt nghiệp "Thiết kế lưới điện khu vực IV" của tác giả Nguyễn Minh Quyết là một công trình thiết kế kỹ thuật hệ thống điện hoàn chỉnh, giải quyết trọn vẹn bài toán truyền tải và phân phối điện năng từ hai nguồn cung cấp đến 8 cụm phụ tải. Tác giả đã vận dụng bài bản các phương pháp phân tích kỹ thuật và tối ưu hóa kinh tế để xác lập cấu trúc lưới $110\text{ kV}$, lựa chọn chủng loại dây dẫn, máy biến áp và phương thức điều chỉnh điện áp dưới tải phù hợp. Toàn bộ các kết quả tính toán đều thỏa mãn nghiêm ngặt các quy chuẩn kỹ thuật điện hiện hành, tạo nên một tài liệu kỹ thuật có giá trị tham khảo học thuật và ứng dụng thực tiễn cao cho sinh viên cũng như kỹ sư ngành Hệ thống điện.
